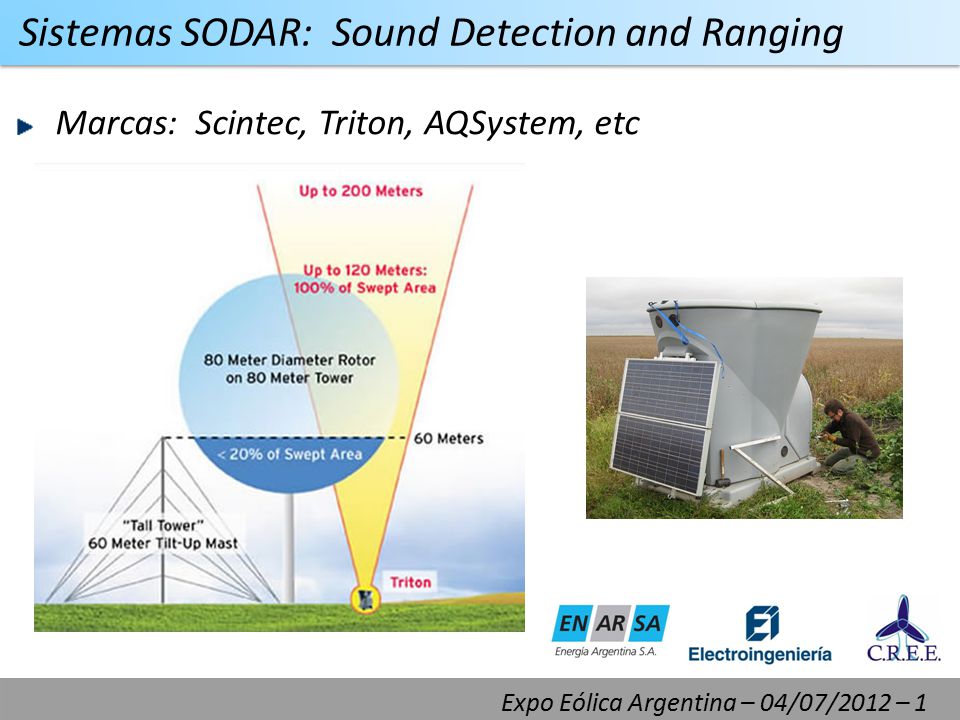

1 Marcas: Scintec, Triton, AQSystem, etc Expo Eólica Argentina – 04/07/2012 – 1 Sistemas SODAR: Sound Detection and Ranging

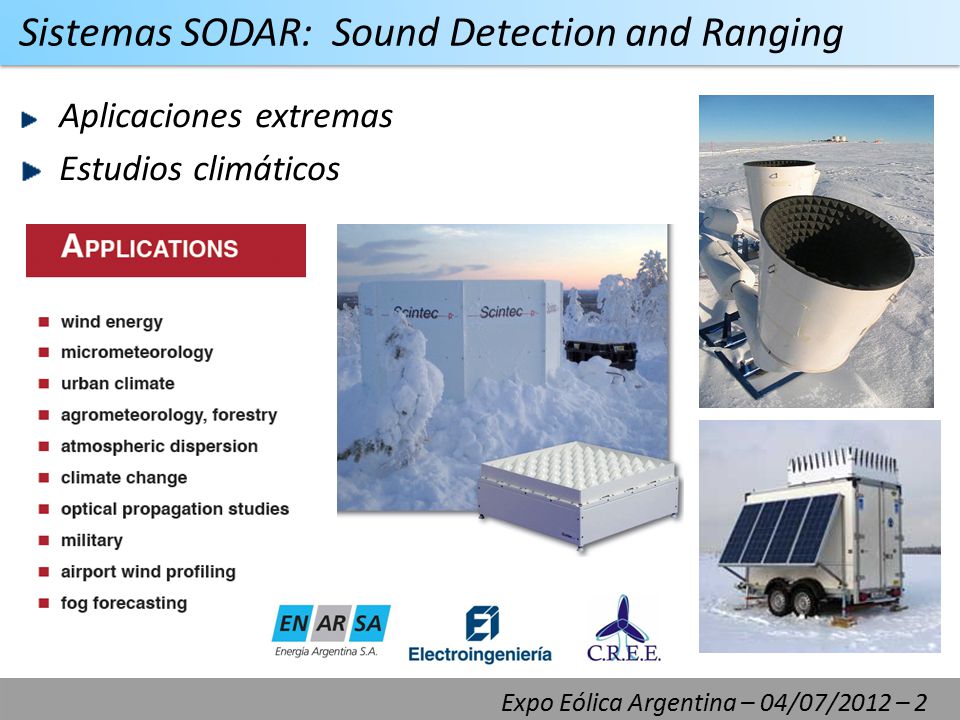

2 Aplicaciones extremas Estudios climáticos Expo Eólica Argentina – 04/07/2012 – 2 Sistemas SODAR: Sound Detection and Ranging

3 En 2011, ENARSA compra 2 Equipos SODAR (SODAR: Sound Detection and Ranging) Perfiles de vel. de viento hasta 500 mt de altura Componentes de vel. de viento horizontal y vertical Expo Eólica Argentina – 04/07/2012 – 3 Registro de datos en PC en tiempo real Evaluación del recurso eólico con SODAR

4 Expo Eólica Argentina – 04/07/2012 – 4 Evaluación del recurso eólico con SODAR 1° experiencia y entrenamiento en el INTA, Castelar 2° SODAR en Plottier, Neuquén 1° SODAR en Las Vertientes, Córdoba

5 Alta precisión en mediciones eólicas Único en su tipo, sistema autónomo Info muy valiosa para estudio de potencial eólico Contrastaciones con mediciones de mástil Las Vertientes – Evaluación con SODAR

6 Campaña SODAR Las Vertientes... EXITOSA EXPERIENCIA de COOPERACIÓN entre una empresa pública (ENARSA), una empresa privada (ELING), y un organismo público de alta competencia en energía eólica (CREE)

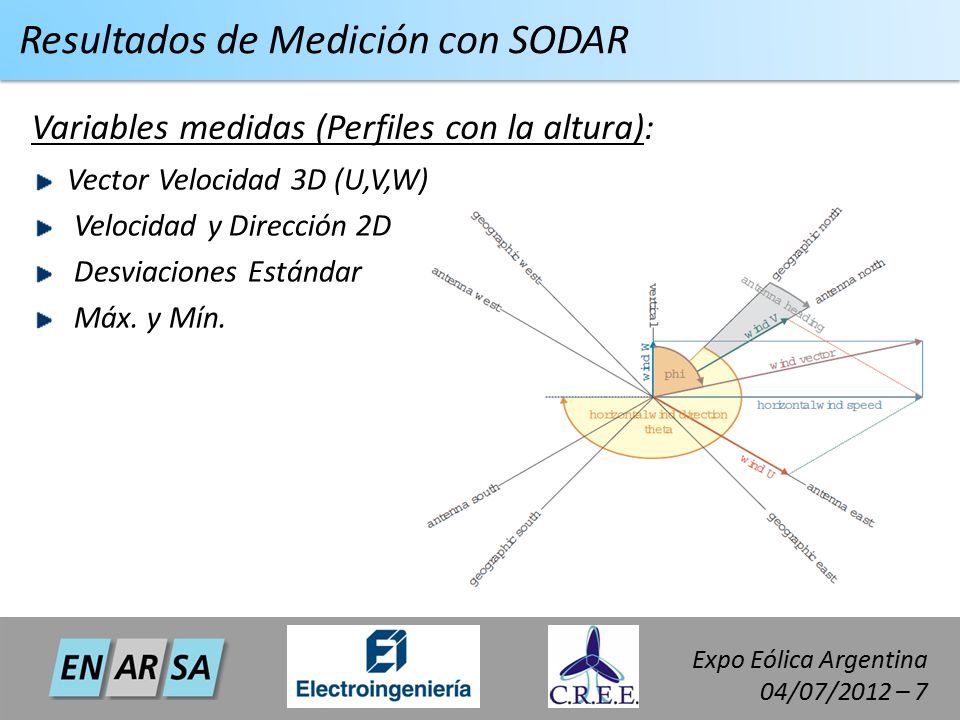

7 Expo Eólica Argentina 04/07/2012 – 7 Resultados de Medición con SODAR Vector Velocidad 3D (U,V,W) Velocidad y Dirección 2D Desviaciones Estándar Máx. y Mín. Variables medidas (Perfiles con la altura):

8 Descripción de Mediciones Perfiles reales y “asimilados” (suavizados por polinomios, en 120 min.)

9 Expo Eólica Argentina 04/07/2012 – 9 Descripción de Mediciones Velocidad y Dirección 2D (perfil y evol. temporal)

10 Expo Eólica Argentina 04/07/2012 – 10 Descripción de Mediciones Velocidad y Dirección 2D (perfil y evol. temporal)

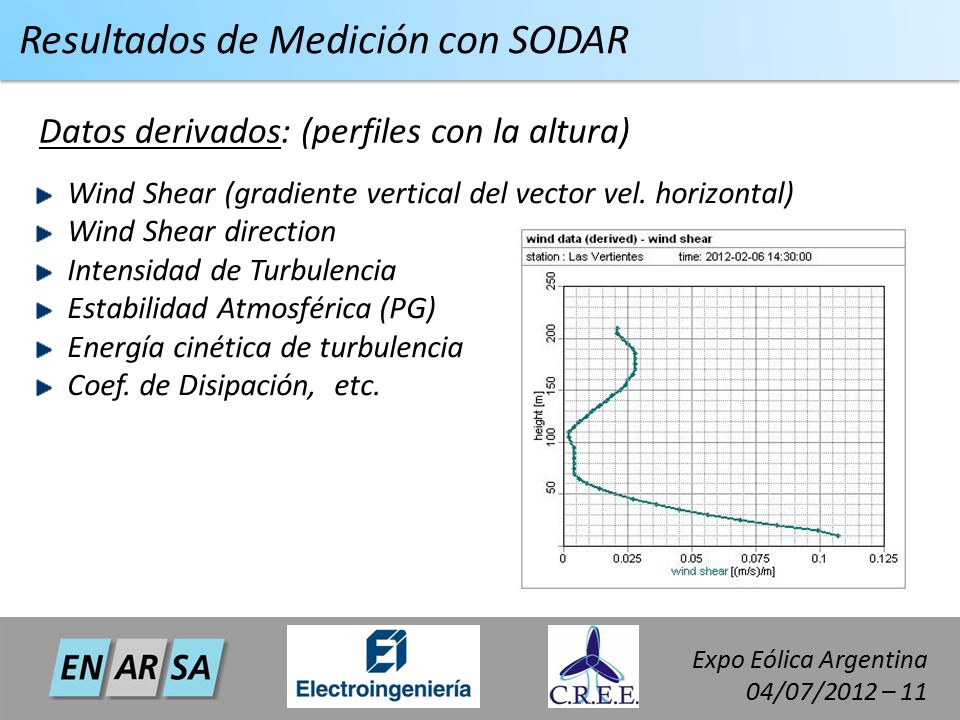

11 Expo Eólica Argentina 04/07/2012 – 11 Resultados de Medición con SODAR Wind Shear (gradiente vertical del vector vel. horizontal) Wind Shear direction Intensidad de Turbulencia Estabilidad Atmosférica (PG) Energía cinética de turbulencia Coef. de Disipación, etc. Datos derivados: (perfiles con la altura)

12 Descripción de Resultados Se midió entre 02/02/12 y 15/06/12 Alturas medidas hasta 200 mt Resolución espacial: 5 mt Registro en promedios de 30 min. (mínimo: 5 min.)

13 Descripción de Resultados

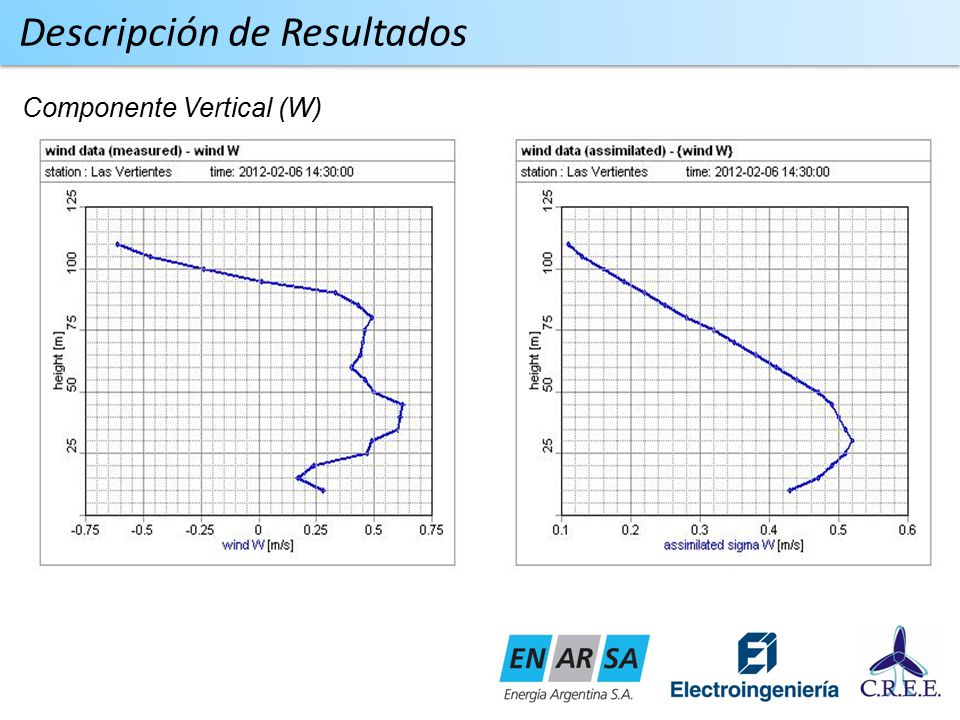

14 Componente Vertical (W)

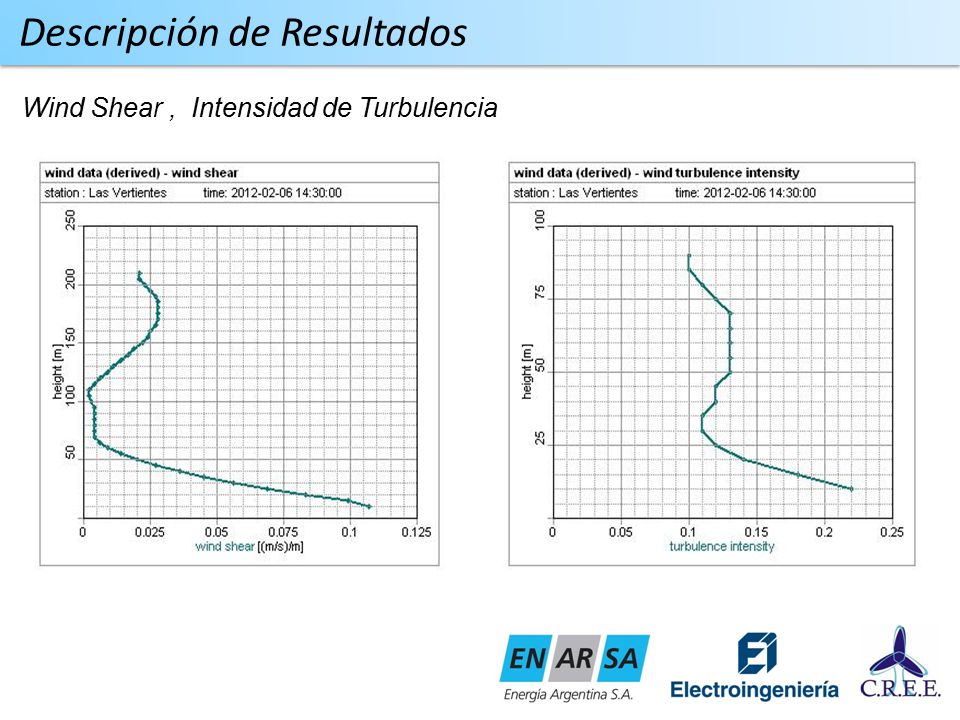

15 Descripción de Resultados Wind Shear, Intensidad de Turbulencia

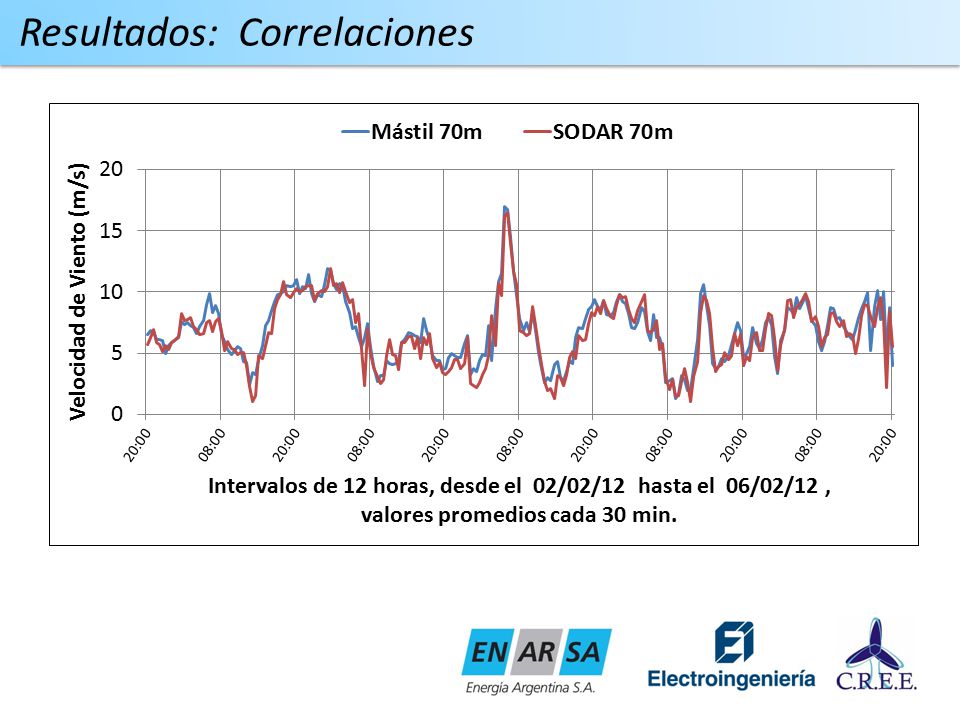

16 Resultados: Correlaciones

17 Expo Eólica Argentina 04/07/2012 – 17 Procesamiento, Correlaciones con Mástil SODAR: luego del filtrado de datos, (no es bueno por de 0 a 3 m/s) correlacionamos con Mástil Periodo considerado: 02/02/12 al 29/03/12 Altura: 50 mt (Mástil y SODAR) Coef. de Correlación = 0,9684 Coef. R 2 = 0,938 Altura: 50 mt (Mástil y SODAR) Coef. de Correlación = 0,9684 Coef. R 2 = 0,938 Altura: 70 mt (Mástil y SODAR) Coef. de Correlación = 0,9623 Coef. R 2 = 0,8875 Altura: 70 mt (Mástil y SODAR) Coef. de Correlación = 0,9623 Coef. R 2 = 0,8875
