TABLAS DE PROPIEDADES Y GRAFICAS (UNIDADES DEL SI)

Presentación del tema: "TABLAS DE PROPIEDADES Y GRAFICAS (UNIDADES DEL SI)"— Transcripción de la presentación:

1 TABLAS DE PROPIEDADES Y GRAFICAS (UNIDADES DEL SI)
APÉNDICE1 TABLAS DE PROPIEDADES Y GRAFICAS (UNIDADES DEL SI)

2 FIGURA A-9 Diagrama T-s para el agua.
(Fuente: Lester Haar, John S. Gallagher y George S. Kell, NBS/NRC Steam Tables, Con permiso de Hemisphere Publishing Corporation, Nueva York. Derechos reservados © McGraw-Hill Interamericana Editores, S.A. de C.V. Se requiere permiso para reproducir o proyectar. FIGURA A-9 Diagrama T-s para el agua. Entropía, kJ/(kg · K) Temperatura, °C

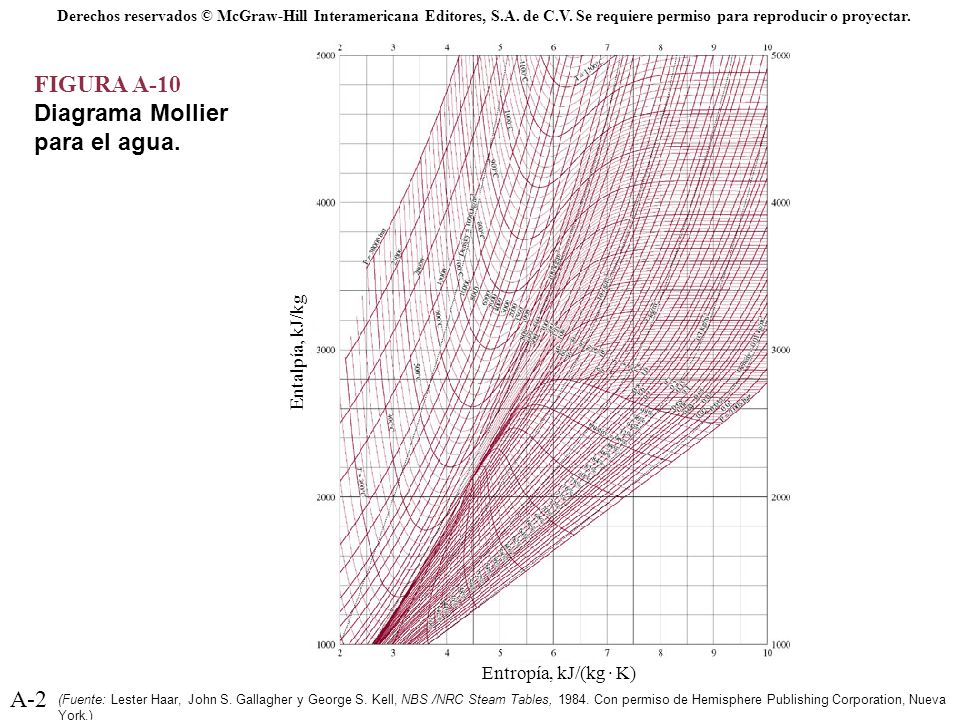

3 FIGURA A-10 Diagrama Mollier para el agua.
Derechos reservados © McGraw-Hill Interamericana Editores, S.A. de C.V. Se requiere permiso para reproducir o proyectar. (Fuente: Lester Haar, John S. Gallagher y George S. Kell, NBS /NRC Steam Tables, Con permiso de Hemisphere Publishing Corporation, Nueva York.) FIGURA A-10 Diagrama Mollier para el agua. Entropía, kJ/(kg · K) Entalpía, kJ/kg

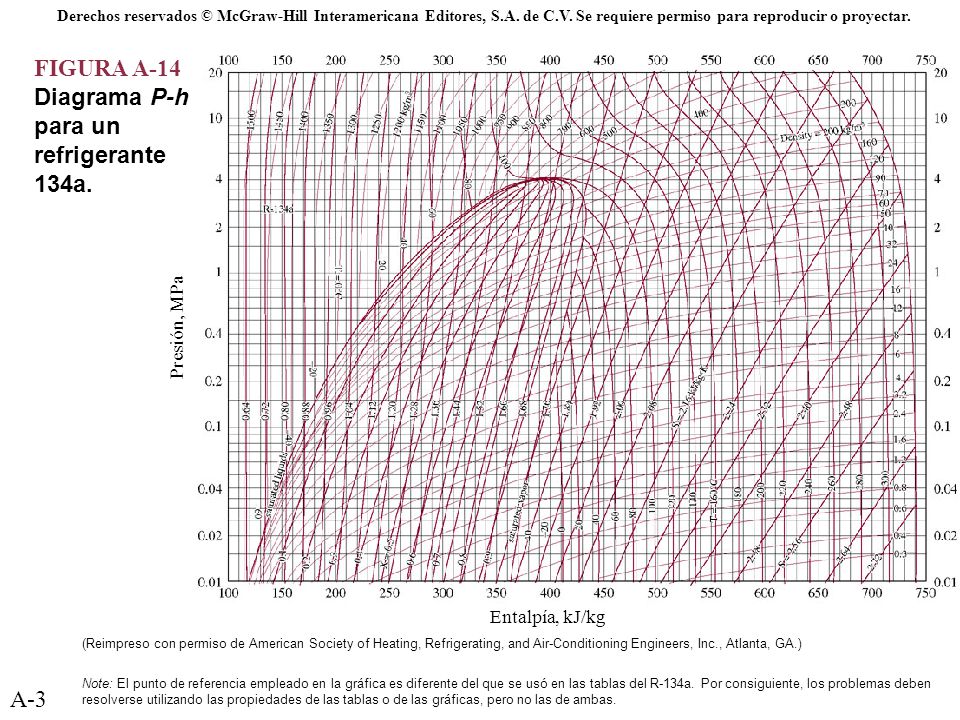

4 FIGURA A-14 Diagrama P-h para un refrigerante 134a.
Derechos reservados © McGraw-Hill Interamericana Editores, S.A. de C.V. Se requiere permiso para reproducir o proyectar. (Reimpreso con permiso de American Society of Heating, Refrigerating, and Air-Conditioning Engineers, Inc., Atlanta, GA.) Note: El punto de referencia empleado en la gráfica es diferente del que se usó en las tablas del R-134a. Por consiguiente, los problemas deben resolverse utilizando las propiedades de las tablas o de las gráficas, pero no las de ambas. FIGURA A-14 Diagrama P-h para un refrigerante 134a. Entalpía, kJ/kg Presión, MPa

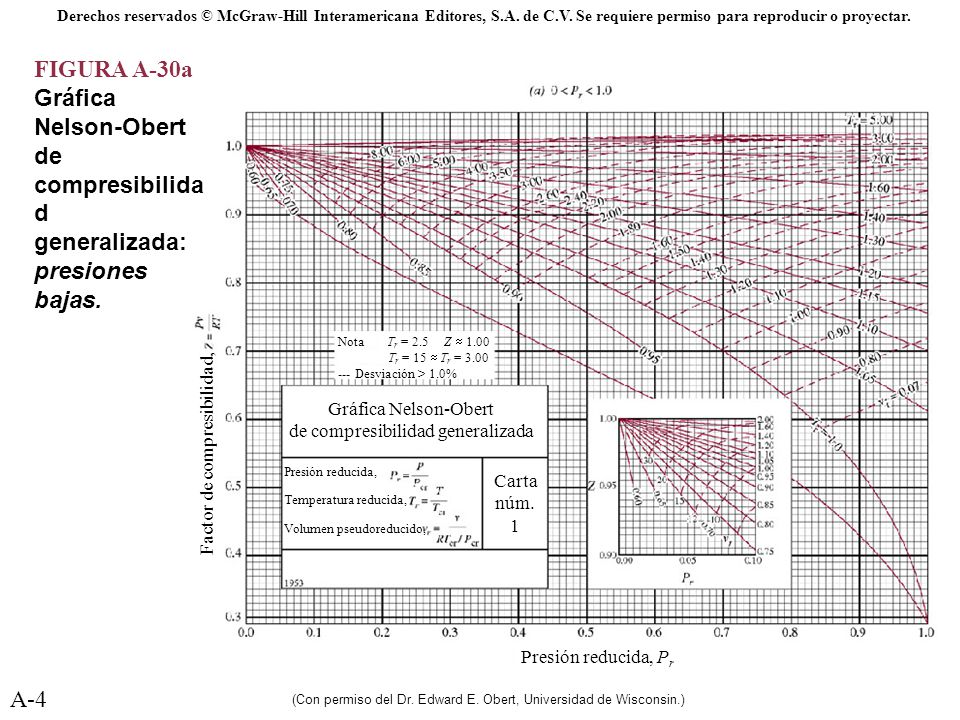

5 A-4 Derechos reservados © McGraw-Hill Interamericana Editores, S.A. de C.V. Se requiere permiso para reproducir o proyectar. (Con permiso del Dr. Edward E. Obert, Universidad de Wisconsin.) FIGURA A-30a Gráfica Nelson-Obert de compresibilidad generalizada: presiones bajas. Gráfica Nelson-Obert de compresibilidad generalizada Nota Tr = Z  1.00 Tr = 15  Tr = 3.00 --- Desviación > 1.0% Presión reducida, Temperatura reducida, Volumen pseudoreducido, Carta núm. 1 Presión reducida, Pr Factor de compresibilidad,

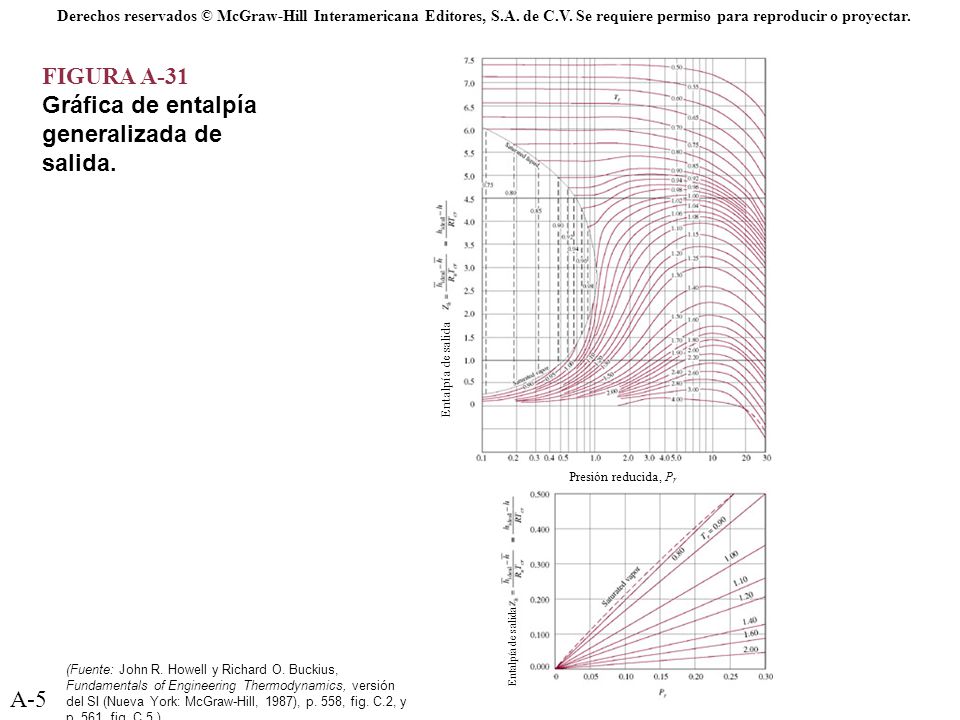

6 FIGURA A-31 Gráfica de entalpía generalizada de salida.
Derechos reservados © McGraw-Hill Interamericana Editores, S.A. de C.V. Se requiere permiso para reproducir o proyectar. (Fuente: John R. Howell y Richard O. Buckius, Fundamentals of Engineering Thermodynamics, versión del SI (Nueva York: McGraw-Hill, 1987), p. 558, fig. C.2, y p. 561, fig. C.5.) FIGURA A-31 Gráfica de entalpía generalizada de salida. Entalpía de salida Presión reducida, Pr

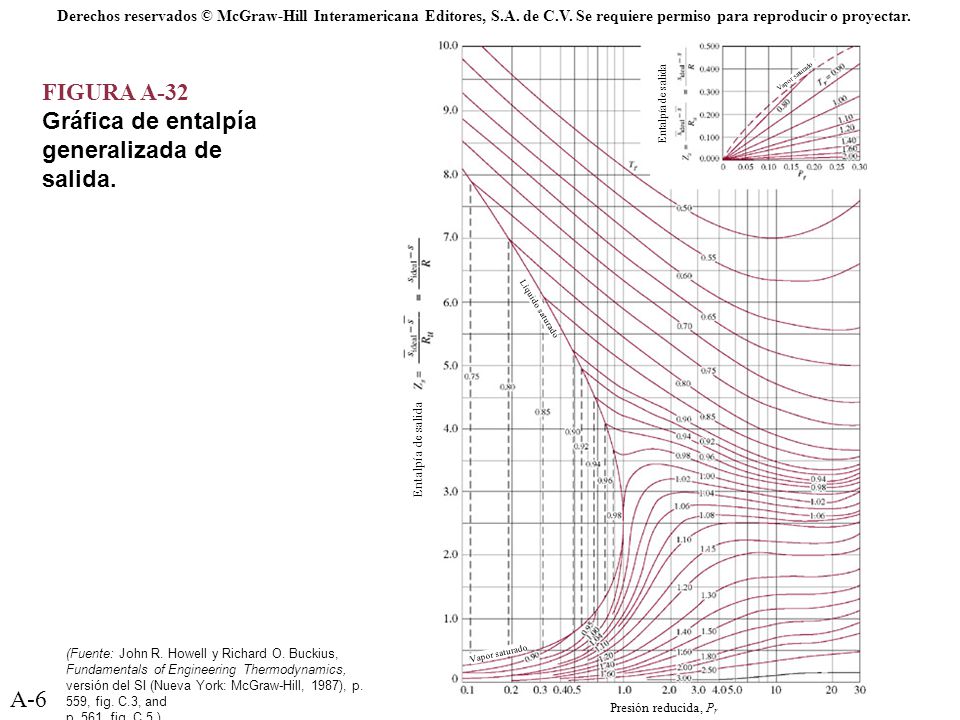

7 FIGURA A-32 Gráfica de entalpía generalizada de salida.
Derechos reservados © McGraw-Hill Interamericana Editores, S.A. de C.V. Se requiere permiso para reproducir o proyectar. (Fuente: John R. Howell y Richard O. Buckius, Fundamentals of Engineering Thermodynamics, versión del SI (Nueva York: McGraw-Hill, 1987), p. 559, fig. C.3, and p. 561, fig. C.5.) FIGURA A-32 Gráfica de entalpía generalizada de salida. Entalpía de salida Presión reducida, Pr Vapor saturado Líquido saturado

8 Gráfica psicrométrica ASHRAE núm. 1
Derechos reservados © McGraw-Hill Interamericana Editores, S.A. de C.V. Se requiere permiso para reproducir o proyectar. (Reimpreso con permiso de la American Society of Heating, Refrigerating and Air-Conditioning Engineers, Inc., Atlanta, GA; se usa con permiso.) FIGURA A-33 Gráfica psicrométrica a 1 atm de presión total. Gráfica psicrométrica ASHRAE núm. 1 Temperatura normal Presión barométrica: kPa ©1992 American Society of Heating Refrigerating and Air-Conditioning Engineers, Inc. Nivel del mar Calor sensible Calor total Entalpía Razón de humedad Entalpía (h) kilojoules por kilogramo de aire seco Temperatura de saturación, °C Temperatura de bulbo húmedo, 25°C Volumen de 0.92 metros cúbicos por kilogramo de aire seco Razón de humedad (w) gramos de humedad por kilogramo de aire seco 10% humedad relativa Temperatura de bulbo seco, °C Preparado por el Centro de Estudios para la Termodinámica Aplicada, Universidad de Idaho.
