1 Sistema Antisísmico de Aislamiento Basal
Integrantes Daniel Fuentealba / Cristian Escobar / Nicolás Reyes Profesor Rodrigo Pérez M. Fecha 16 de Mayo del 2007

2 O1 Introducción a Fundaciones Superficiales Semiprofundas Profundas
Se denomina fundación a la parte de la estructura cuya función es transmitir las cargas de la edificación al suelo. Son las bases que sirven de sustentación al edificio. Tipos de fundaciones Superficiales Semiprofundas Profundas O1

3 O2 Introducción a Sistemas Antisísmicos
Los movimientos de los edificios frente a los esfuerzos horizontales y verticales son complejos, dependen del tamaño, las cargas o pesos en cada piso, características del terreno de fundación, geometría del edificio, materiales estructurales y no estructurales usados, etc. Medios de Disipación de energía Sistema Antisísmico de Aislación Basal: sistema de amortiguación en la fundación de los edificios. Sistemas de Fricción: Elementos de dos superficies distintas que disipan la energía mediante fricción Disipadores Viscosos: consiste en disipar las cargas de una estructura a través de uniones de brazos cuyo interior incluye algún líquido viscoso. O2

4 O3 Sistema Antisísmico de Aislación Basal
Consiste en aislar el edificio del suelo con apoyos flexibles, denominados amortiguadores elastoméricos, los cuales se encargan de disipar la energía proveniente de un sismo. Sistema Antisísmico de Aislación Basal O3

5 O4 Concepto: Sistema Antisísmico de Aislación Basal
Sistema sismorresistente convencional Aumentar las capacidades de resistencia y deformación de los elementos estructurales. Sistema sismorresistente de aislación basal Modifica las características dinámicas de una estructura, reduciendo así la demanda sísmica O4

6 O5 Disposición genérica de los aisladores
Obtener simetría en ambas direcciones. Disponer aisladores bajo las columnas (no todas necesariamente) y en los extremos de los muros. Distribuir la carga axial de la manera más uniforme posible evitando concentración de cargas axiales en algunos aisladores. Sistema Antisísmico de Aislación Basal O5

7 Sistema Antisísmico de Aislación Basal

8 O7 Sistema Antisísmico de Aislación Basal
Esquema de Colocación de Aislamientos en Alzado en Estructura en base a Marcos Sistema Antisísmico de Aislación Basal Esquema de Colocación de Aislamientos en Alzado en Estructura en base a Combinación Muro Marco. O7

9 O8 Colocación y ventajas Sistema Antisísmico de Aislación Basal
Los aisladores se disponen sobre la fundación del edificio y reciben a las nuevas vigas de fundación que comenzarán a trabajar aisladamente del suelo. Entre las ventajas, reducen sustancialmente: El daño estructural. El daño a los contenidos. El riesgo de detener la operación del edificio. Las limitantes estructurales sobre la arquitectura y nuevas técnicas constructivas. La percepción y miedo de los usuarios durante un sismo. Sistema Antisísmico de Aislación Basal O8

10 O9 e j e m p l o Umeda DT Tower – Osaka, Japón
Su construcción se vio marcada por una reseción económica y mas aun por un terremoto que afecto la estructura existente e j e m p l o O9

11 O9 Umeda DT Tower – Osaka, Japón
Columna Tercer Nivel Segundo Nivel Primer Nivel Pedestal Viga Fundación Viga Base Aislador Se replanteó construir un segundo piso falso, donde irían los amortiguadores. La primera parte del edificio construido durante la primera etapa se mantuvo, y se comenzó a construir desde el tercer nivel en adelante, para generar una base estructural firme, y un edificio flexible hacia arriba. Umeda DT Tower – Osaka, Japón O9

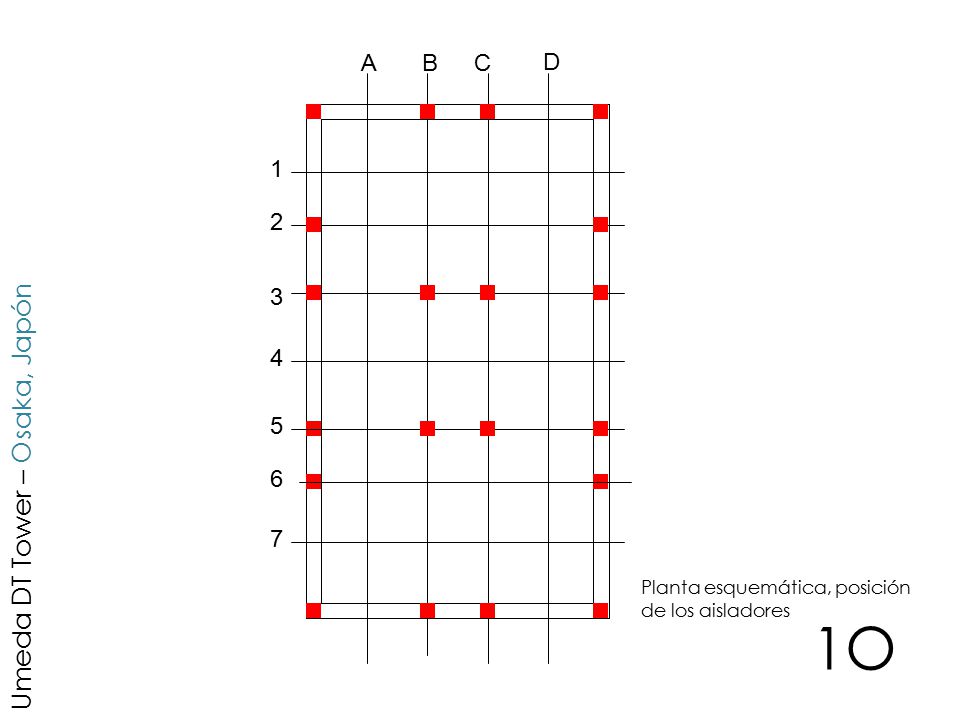

12 1O Umeda DT Tower – Osaka, Japón A B C D 1 2 3 4 6 7 5
Planta esquemática, posición de los aisladores 1O

13 11 Umeda DT Tower – Osaka, Japón
Sistema convencional de ubicación de los aisladores, desde la fundación, manteniendo todo el edificio estable Segundo nivel Umeda DT Tower – Osaka, Japón Plantas existentes La fundación inicial, mas la primera planta del edificio queda desprovista de tal sistema, haciendo mas vulnerable a daños esa zona 11

14 12 Umeda DT Tower – Osaka, Japón
Usando este sistema se logra una reducción en la tensión sísmica transmitida al marco subterráneo Umeda DT Tower – Osaka, Japón 12

15 conclusiones Los sistemas antisísmicos reducen considerablemente los riesgos de daños estructurales, traduciéndose esto en mayor seguridad para los usuarios de las superestructuras. Esto se debe principalmente a: Cambio en las propiedades dinámicas de la estructura. Disipación de energía mediante un alto amortiguamiento en los dispositivos de apoyo. 13
