1 1 La nueva era en Redes Inalámbricas Estaciones Base Punto-Multipunto Carrier-Class de Gran Capacidad

2 2 Tecnología única Beamforming Intensidad de señal Adicionando 10 dB de ganancia a el enlace en promedio Mientras la tecnología convencional de Wi-Fi sufre los efectos destructivos de los rebotes de señal (Multipath) provenientes por reflexiones en obstáculos sobre la trayectoria del enlace que degradan la calidad de la señal y la velocidad de la red. La tecnología de Beamforming por este efecto se beneficia aprovechando el (Multipath) rebotes de señal como una ventaja. Pues combina coherentemente las señales que llegan de los clientes y hacia los clientes de red inalámbrica lo cual duplica la velocidad e incrementa tres veces más la cobertura disminuyendo las zonas muertas.

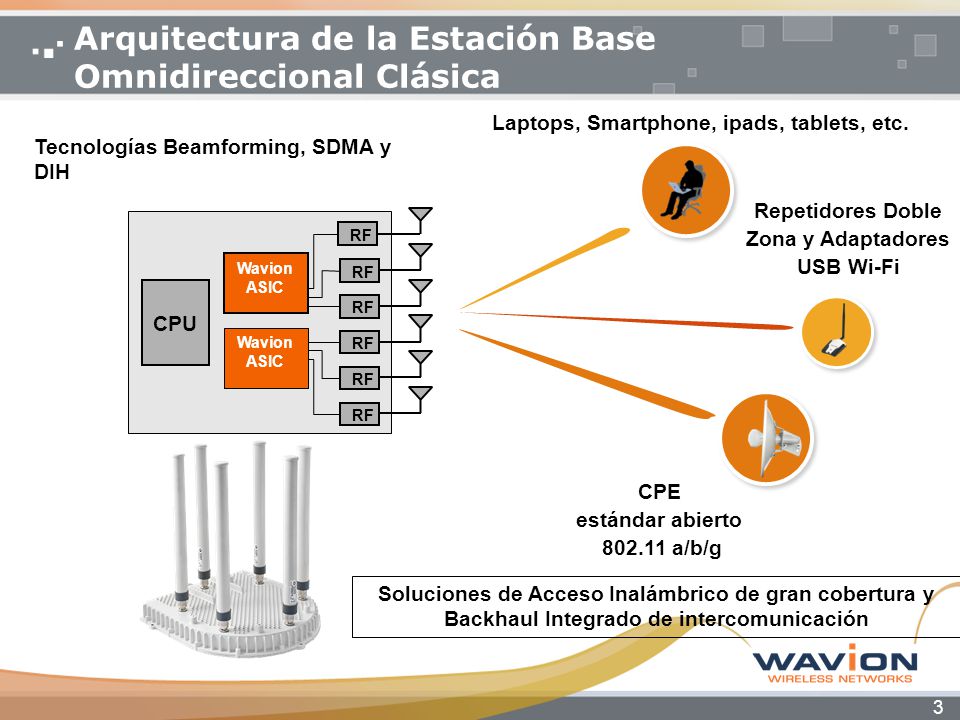

3 3 Arquitectura de la Estación Base Omnidireccional Clásica Tecnologías Beamforming, SDMA y DIH RF Wavion ASIC CPU Wavion ASIC RF Repetidores Doble Zona y Adaptadores USB Wi-Fi Soluciones de Acceso Inalámbrico de gran cobertura y Backhaul Integrado de intercomunicación CPE estándar abierto 802.11 a/b/g Laptops, Smartphone, ipads, tablets, etc.

4 4 Estrategia de despliegue de datos CPE Hasta 400 m CPE Hasta 5 Km en NLOS y LOS Laptops 250m Smarthphone 150m en NLOS y LOS CPE Hasta 10 Km en LOS parcial CPE Hasta 300 m en NLOS y LOS CPE Hasta 15 Km en LOS

5 5 Aplicación de Estacion Omnidireccional 360° Condiciones sin línea de vista (NLOS) en acceso al tener usuarios en un área de cobertura de 360° utilizando Beamforming para Tx y Rx de datos W2400-360P/W2400-360N

6 6 Aplicación de Estacion Sectorial 120° Condiciones sin línea de vista (NLOS) en acceso al tener usuarios en un área de cobertura de 120° utilizando Beamforming W2400-120P/W2400-120N

7 7 Anillo de red con sectores a 360° Condiciones sin línea de vista (NLOS) en acceso al tener usuarios en los 360°y con capacidad hasta 720 usuarios de datos simultáneos W2400-120P/W2400-120N

8 8 Internet Inalambrico Residencial 500 m de diametro Transmisión a 450 Mbps al aire para 250 accesos simultáneos de datos por Estación Base

9 9 Fraccionamientos Inteligentes Más de 1200 accesos simultáneos de datos para internet, control de acceso, alarmas, etc

10 10 Penetración en Edificios  Cobertura uniforme con mayor capacidad de penetración de señal para aplicaciones interiores en: − Edificios. − Hotelería. − Museos. − Aeropuertos. − Centros de convenciones − Centros Comerciales.

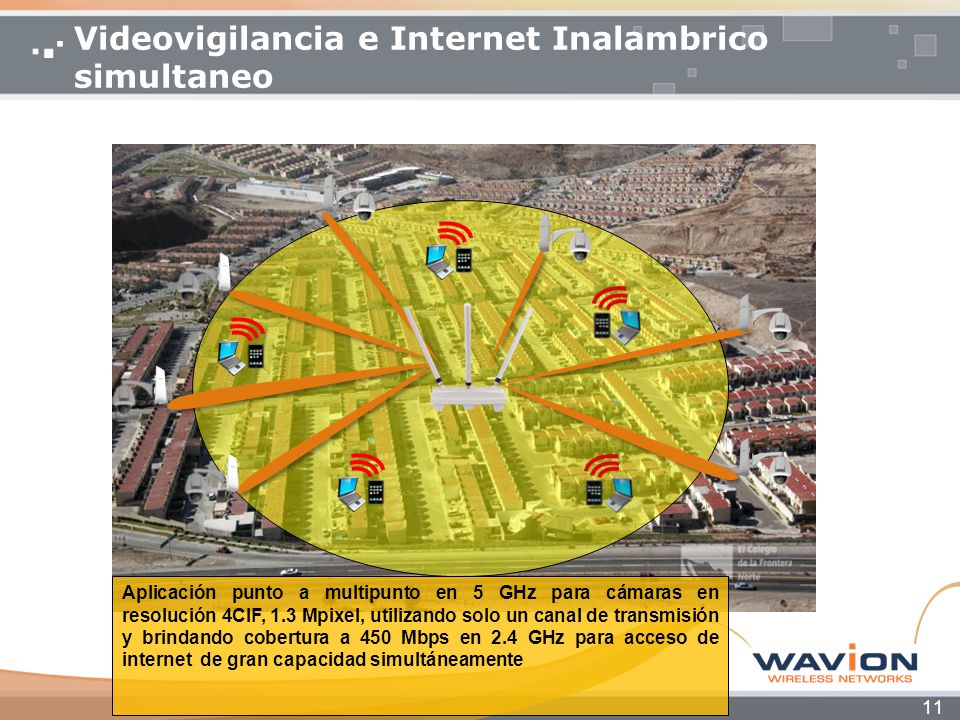

11 11 Videovigilancia e Internet Inalambrico simultaneo Aplicación punto a multipunto en 5 GHz para cámaras en resolución 4CIF, 1.3 Mpixel, utilizando solo un canal de transmisión y brindando cobertura a 450 Mbps en 2.4 GHz para acceso de internet de gran capacidad simultáneamente

12 12 Problemas de Alta Interferencia  Topologías punto a punto.  Se requiere línea de vista perfecta.  Frecuencia recomendada 5.1-5.8 GHz.  Alta interferencia por saturación de canales y separaciones entre AP’s de 2 a 3m verticalmente (depende de la cantidad de equipos).  Más puntos de falla y mayor complejidad en la administración de la red.  Mayor costo por cableado, tubería, equipos AP’s, consumo de energía, etc.

13 13 Anillos de red, Menos Interferencia, mayor crecimiento  Topologías punto a multipunto.  Frecuencia recomendada 5.1-5.9 GHz.  Menos interferencia al contar con menos equipos en la misma torre.  Mas diversidad de canales para crecimiento.  Menos puntos de falla y mayor facilidad en la administración de la red.  Menor costo por cableado, tubería, Access Points, consumo de energía, etc. Aplicación punto a multipunto en 5 GHz de gran capacidad para cámaras en resolución 4CIF, 1.3 Mpixel, utilizando pocos canales de transmisión aumentando la capacidad de cámaras y brindando cobertura a 450 Mbps en 2.4 GHz para acceso de internet simultáneame.

14 14 Torre Máster con anillos de red Torre Máster.

15 15 Enlace Punto-Punto de Alta Capacidad 250Mbps500 Mbps Proximente incrementa el Ancho de Banda con licencia Administra el Uplink/Downlink BULTRA-P6000

16 16 Solución económica de gran cobertura 2.4GHz Condiciones Sin línea de Vista (NLOS) en Backhaul y Acceso Topología Punto a Multipunto. Backhaul Integrado y Acceso simultaneo. No requiere mucha alineación entre las Estaciones Base. Solución de gran cobertura a un bajo costo. Cobertura en 2.4 GHz, 360.° Backhaul Integrado Acceso

17 17 Solución de Gran Cobertura 2.4GHz 5.8GHz 2.4GHz 5.8GHz 2.4GHz 5.8GHz 2.4GHz 5.8GHz Condiciones con línea de Vista (LOS) en Backhaul en 5 GHz y sin línea de vista (NLOS) en Acceso en 2.4 GHz

18 18 Internet en Universidades y Comunidades − Fácil instalación. − Menos puntos de falla. − Menor Interferencia. − Menos equipos. − Mayor capacidad. − Mayor cobertura. − Mayor facilidad de administración. − Menos cableado. − Menor tubería. − Menor consumo de energía. Mayor cantidad de usuarios concurrentes Soluciones sin línea de vista (Non-Line-of-sight).

19 19 Conectividad de Sucursales  Alta capacidad de usuarios de datos.  Gran cobertura cerca de 15 Km de radio con línea de vista.  Cobertura uniforme con menos zonas muertas.

20 20 Gracias por su atención Ing. Oswaldo Rascón orascon@syscom.com.mx
