1 INYECCION DE GELES YACIMIENTO LOMA ALTA SUR Area Malargüe Unidad Económica Mendoza Nov-2007 UNAO

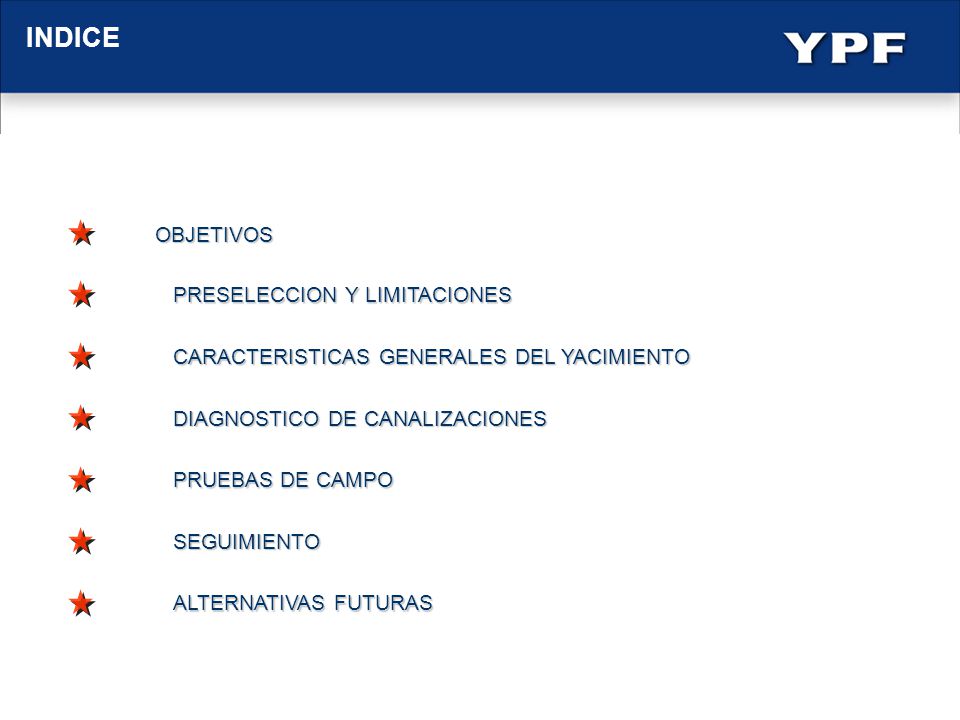

2 INDICE OBJETIVOS PRESELECCION Y LIMITACIONES PRESELECCION Y LIMITACIONES CARACTERISTICAS GENERALES DEL YACIMIENTO CARACTERISTICAS GENERALES DEL YACIMIENTO DIAGNOSTICO DE CANALIZACIONES DIAGNOSTICO DE CANALIZACIONES PRUEBAS DE CAMPO PRUEBAS DE CAMPO SEGUIMIENTO ALTERNATIVAS FUTURAS ALTERNATIVAS FUTURAS

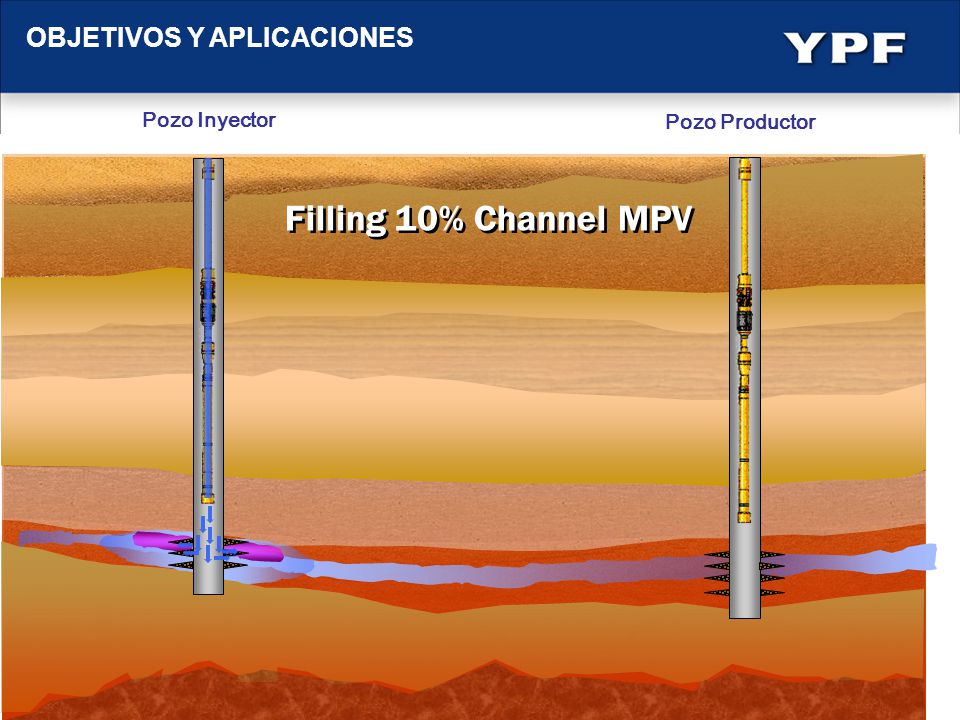

3 Filling 10% Channel MPV Pozo Inyector Pozo Productor OBJETIVOS Y APLICACIONES

4 Filling 30% Channel MPV Pozo Inyector Pozo Productor OBJETIVOS Y APLICACIONES

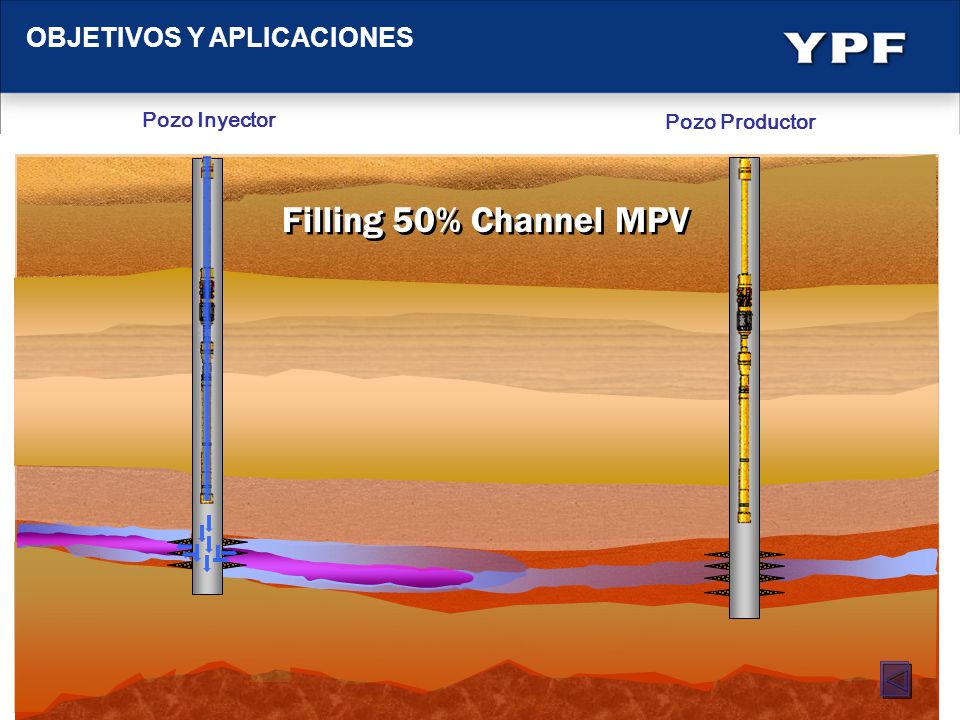

5 Filling 50% Channel MPV Pozo Inyector Pozo Productor OBJETIVOS Y APLICACIONES

6 Pozo Inyector Pozo Productor

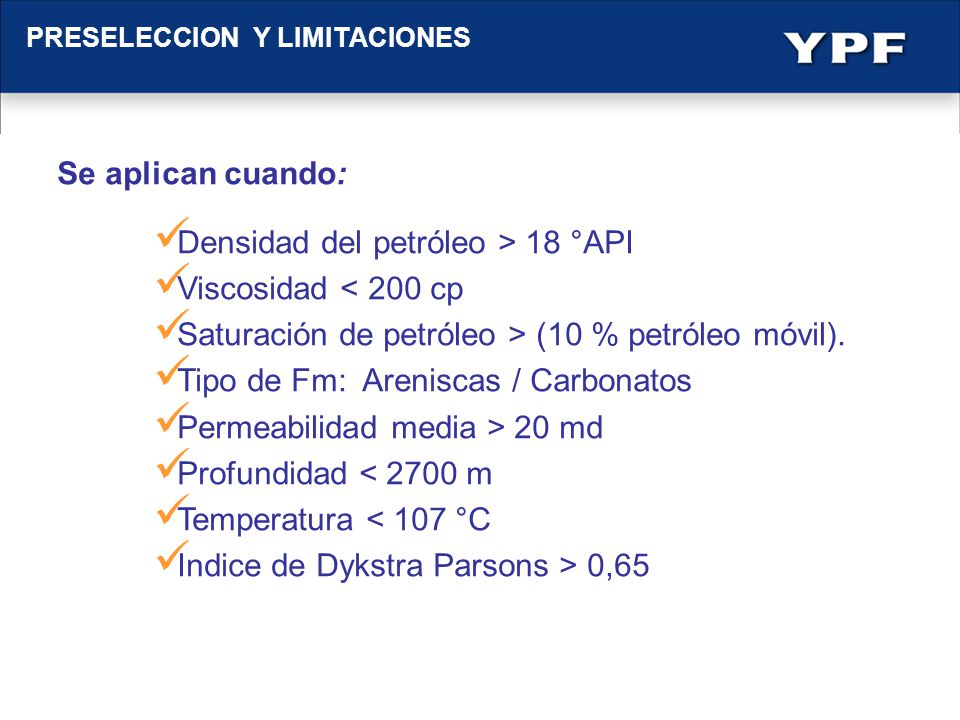

7 PRESELECCION Y LIMITACIONES Se aplican cuando: Densidad del petróleo > 18 °API Viscosidad < 200 cp Saturación de petróleo > (10 % petróleo móvil). Tipo de Fm: Areniscas / Carbonatos Permeabilidad media > 20 md Profundidad < 2700 m Temperatura < 107 °C Indice de Dykstra Parsons > 0,65

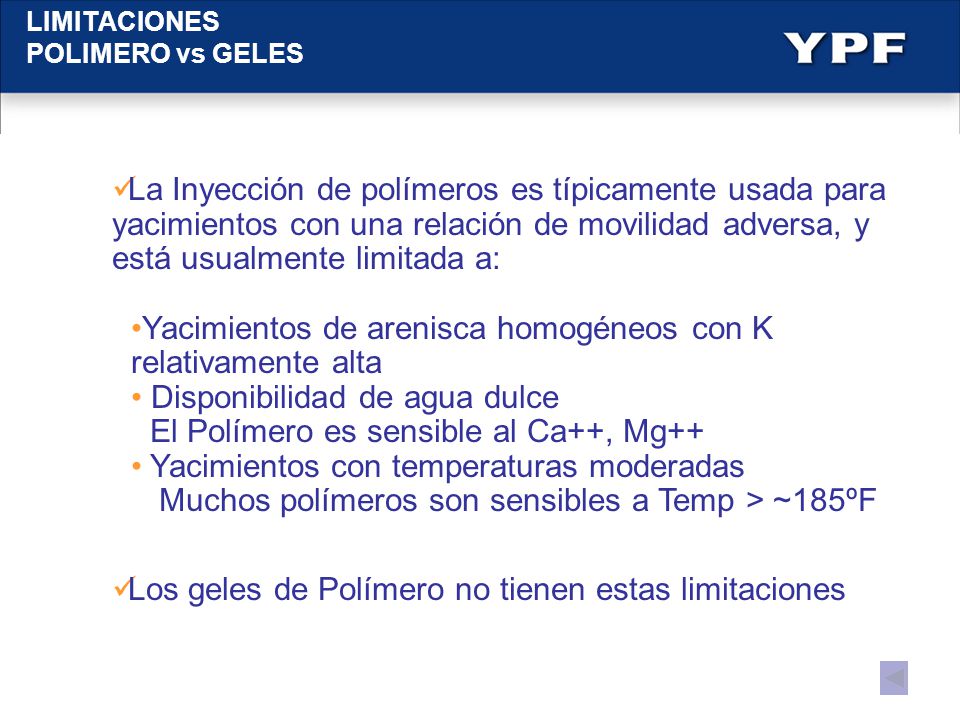

8 La Inyección de polímeros es típicamente usada para yacimientos con una relación de movilidad adversa, y está usualmente limitada a: Yacimientos de arenisca homogéneos con K relativamente alta Disponibilidad de agua dulce El Polímero es sensible al Ca++, Mg++ Yacimientos con temperaturas moderadas Muchos polímeros son sensibles a Temp > ~185ºF Los geles de Polímero no tienen estas limitaciones LIMITACIONES POLIMERO vs GELES

9 CARACTERISTICAS GENERALES – MAPA DE UBICACION

10 CARACTERISTICAS GENERALES – MAPA DE YACIMIENTO

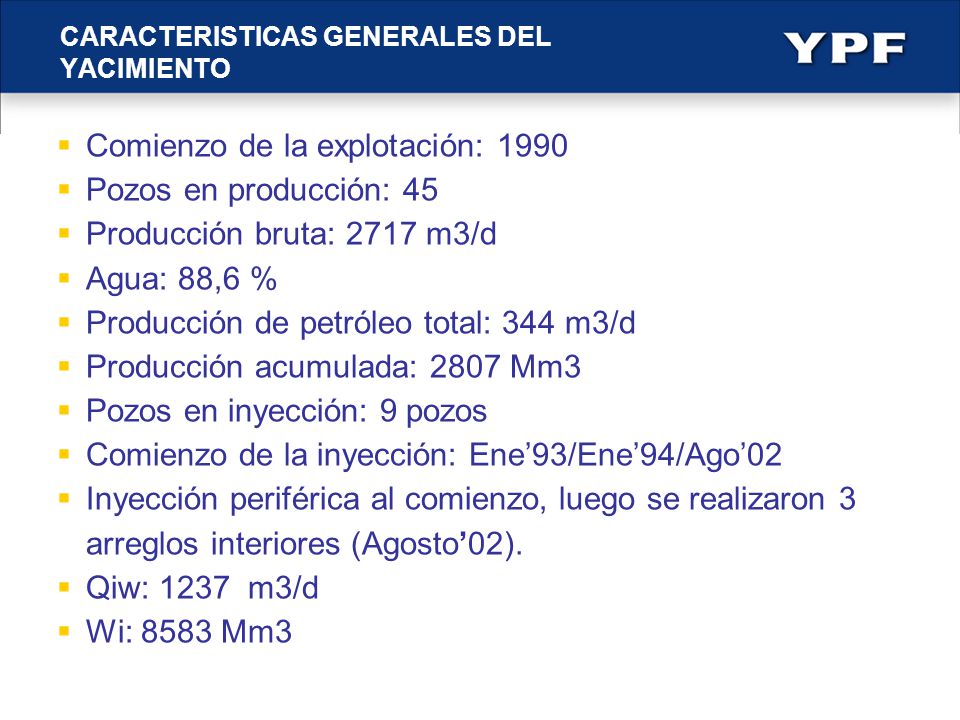

11  Comienzo de la explotación: 1990  Pozos en producción: 45  Producción bruta: 2717 m3/d  Agua: 88,6 %  Producción de petróleo total: 344 m3/d  Producción acumulada: 2807 Mm3  Pozos en inyección: 9 pozos  Comienzo de la inyección: Ene’93/Ene’94/Ago’02  Inyección periférica al comienzo, luego se realizaron 3 arreglos interiores (Agosto’02).  Qiw: 1237 m3/d  Wi: 8583 Mm3 CARACTERISTICAS GENERALES DEL YACIMIENTO

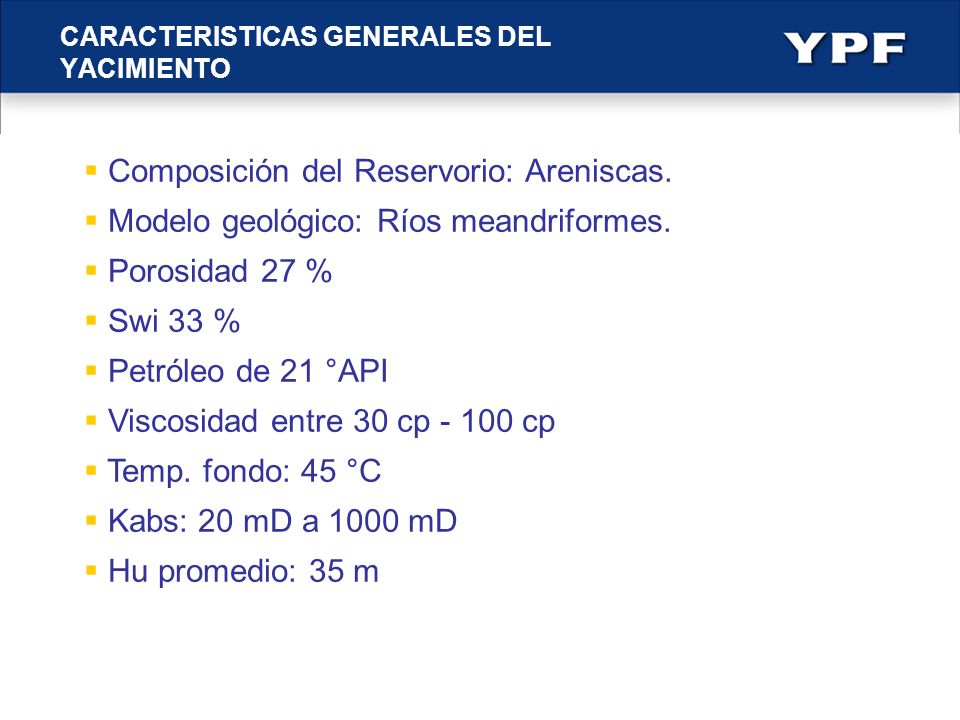

12  Composición del Reservorio: Areniscas.  Modelo geológico: Ríos meandriformes.  Porosidad 27 %  Swi 33 %  Petróleo de 21 °API  Viscosidad entre 30 cp - 100 cp  Temp. fondo: 45 °C  Kabs: 20 mD a 1000 mD  Hu promedio: 35 m CARACTERISTICAS GENERALES DEL YACIMIENTO

13 CARACTERISTICAS GENERALES DEL YACIMIENTO - CONECTIVIDAD Buena conectividad

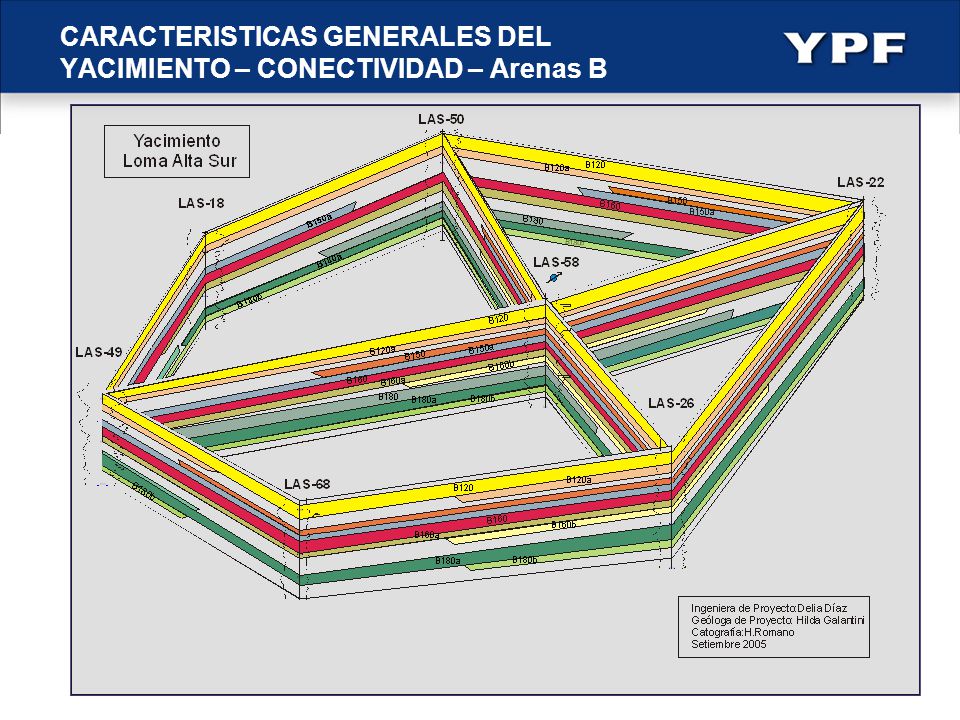

14 CARACTERISTICAS GENERALES DEL YACIMIENTO – CONECTIVIDAD – Arenas B

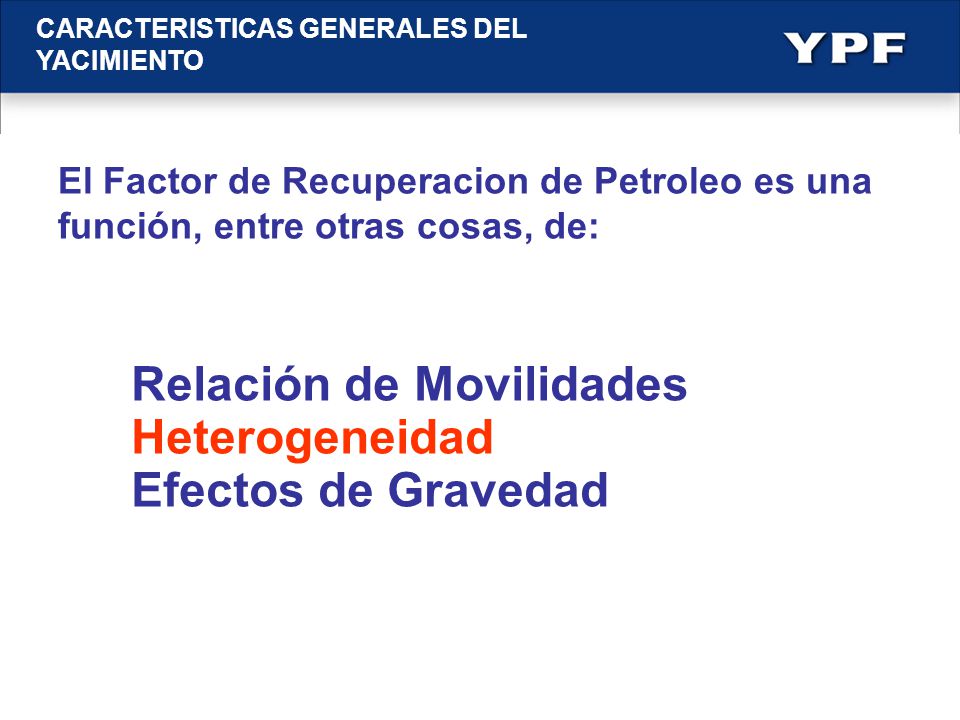

15 El Factor de Recuperacion de Petroleo es una función, entre otras cosas, de: Relación de Movilidades Heterogeneidad Efectos de Gravedad CARACTERISTICAS GENERALES DEL YACIMIENTO

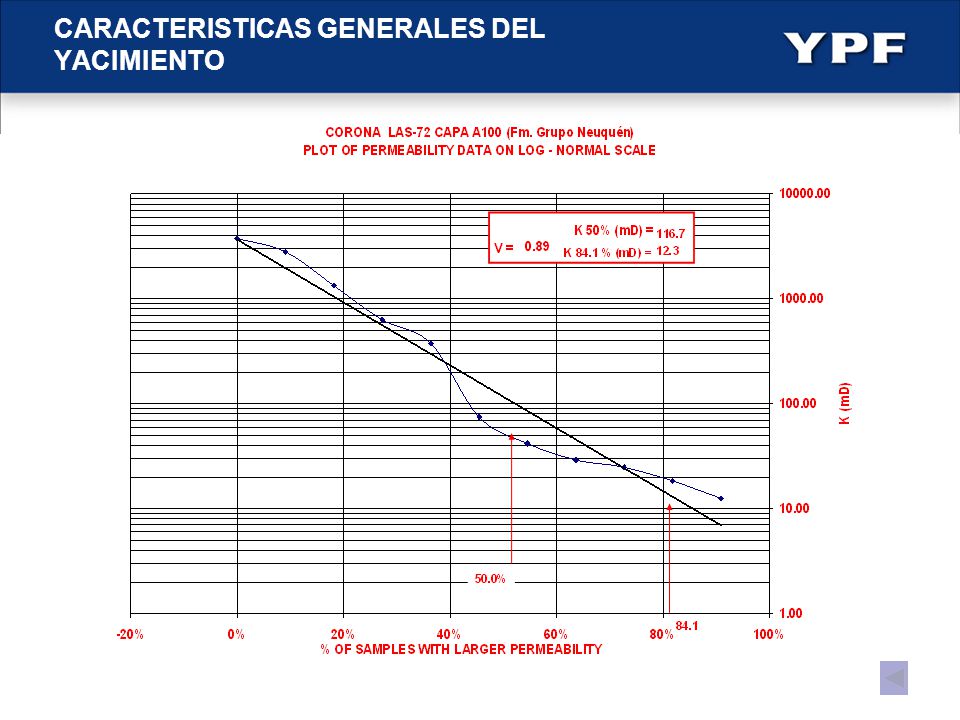

16

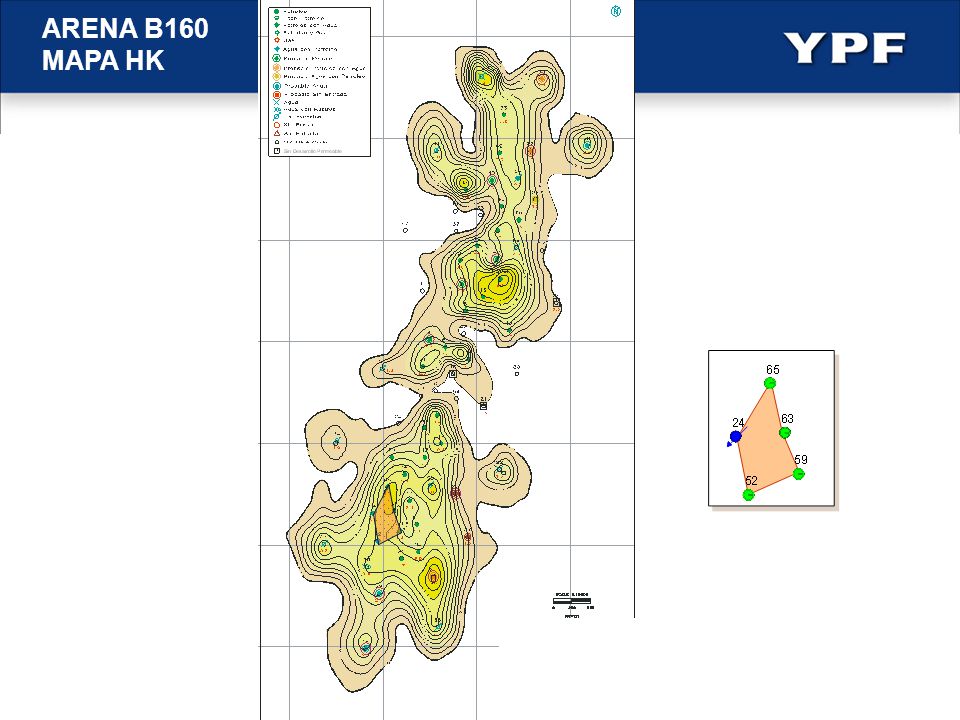

17 Hk B160 ARENA B160 MAPA HK

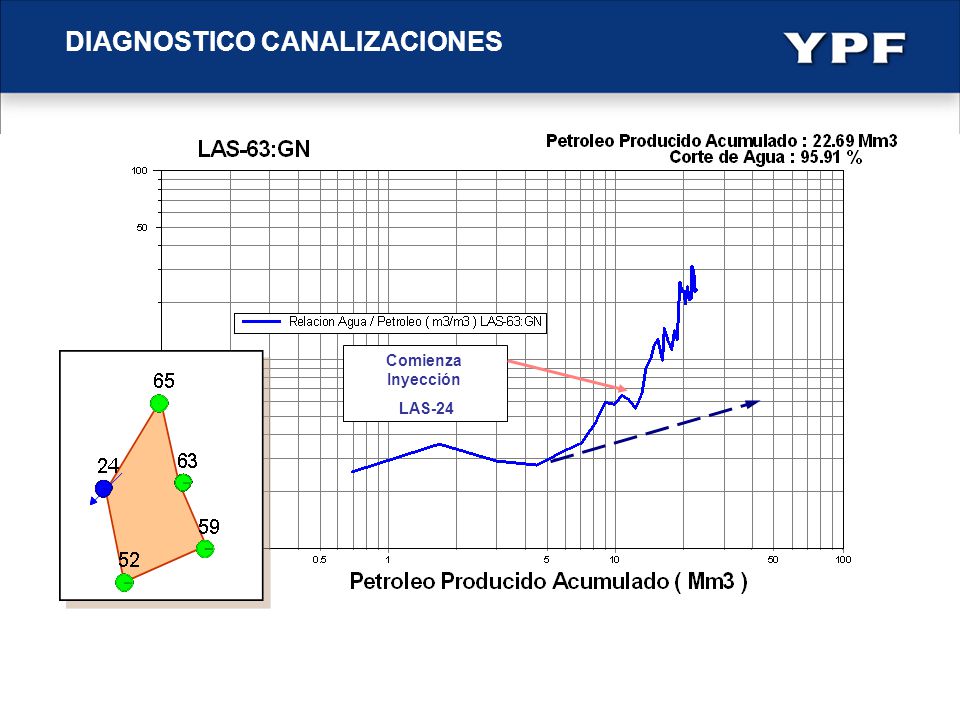

18 DIAGNOSTICO CANALIZACIONES Comienza Inyección LAS-24

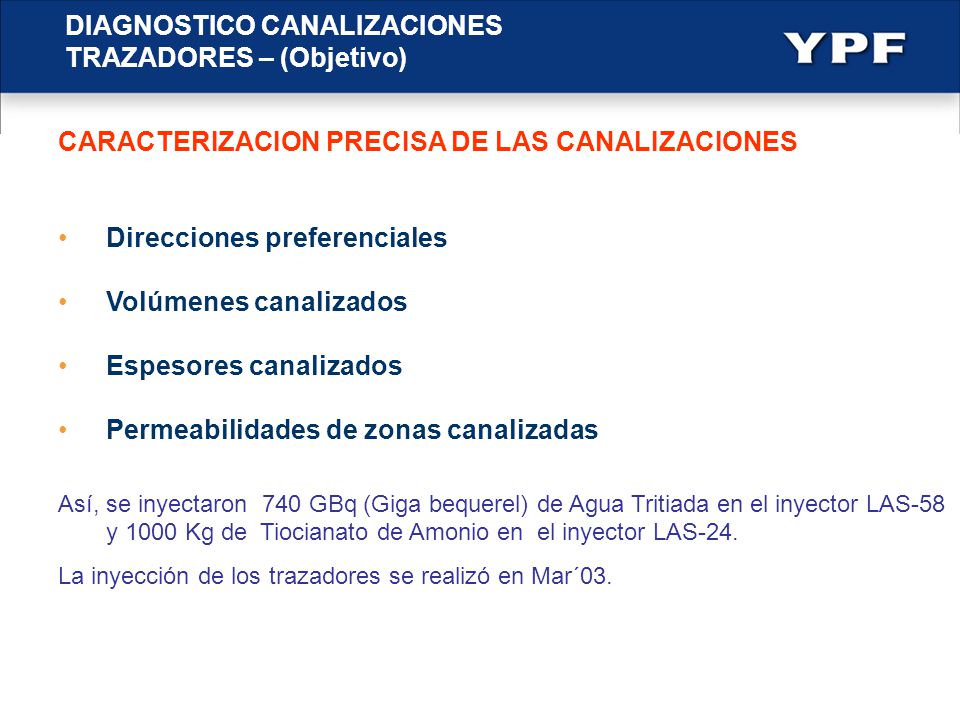

19 CARACTERIZACION PRECISA DE LAS CANALIZACIONES Direcciones preferenciales Volúmenes canalizados Espesores canalizados Permeabilidades de zonas canalizadas Así, se inyectaron 740 GBq (Giga bequerel) de Agua Tritiada en el inyector LAS-58 y 1000 Kg de Tiocianato de Amonio en el inyector LAS-24. La inyección de los trazadores se realizó en Mar´03. DIAGNOSTICO CANALIZACIONES TRAZADORES – (Objetivo)

20 Recuperación fraccional diaria de trazador: Recuperación acumulada porcentual de trazador: DIAGNOSTICO CANALIZACIONES TRAZADORES – (Indicadores)

21 RectrazadorRectrazador RectrazadorRectrazador DIAGNOSTICO CANALIZACIONES TRAZADORES – (Registro)

22

23 DIAGNOSTICO CANALIZACIONES TRAZADORES – (Resultados-Lineas de corriente)

24 1.EXISTE UNA CAPA COMUN ENTRE LOS POZOS 2.CANALIZA 40% DE LA INYECCION, PRINCIPALMENTE HACIA LOS POZOS LAS-63 y LAS-52 3.ESTO EXPLICA LA RAPIDA IRRUPCION DEL TRAZADOR EN EL POZO LAS-63 DIAGNOSTICO CANALIZACIONES TRAZADORES – (Conclusiones)

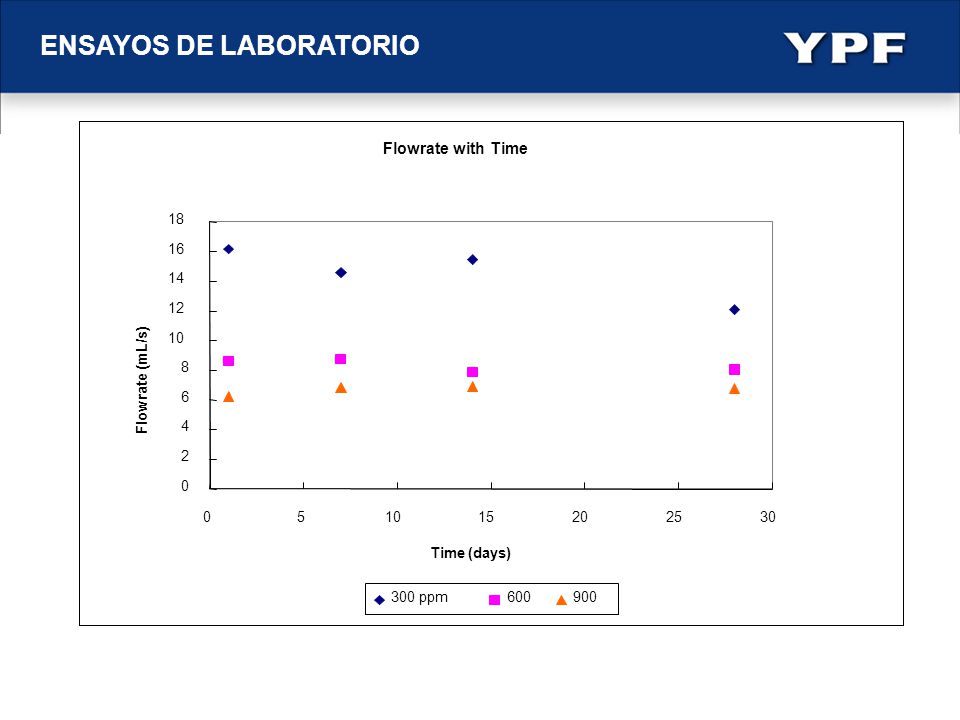

25 ENSAYOS DE LABORATORIO Flowrate with Time 0 2 4 6 8 10 12 14 16 18 051015202530 Time (days) Flowrate (mL/s) 300 ppm600900

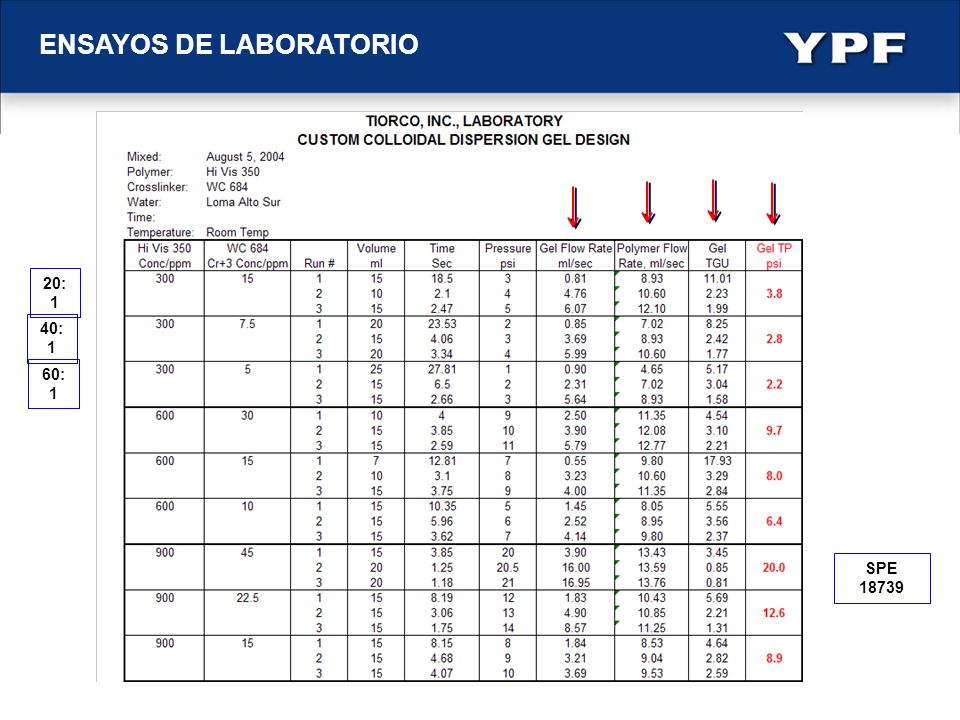

26 ENSAYOS DE LABORATORIO 20: 1 40: 1 60: 1 SPE 18739

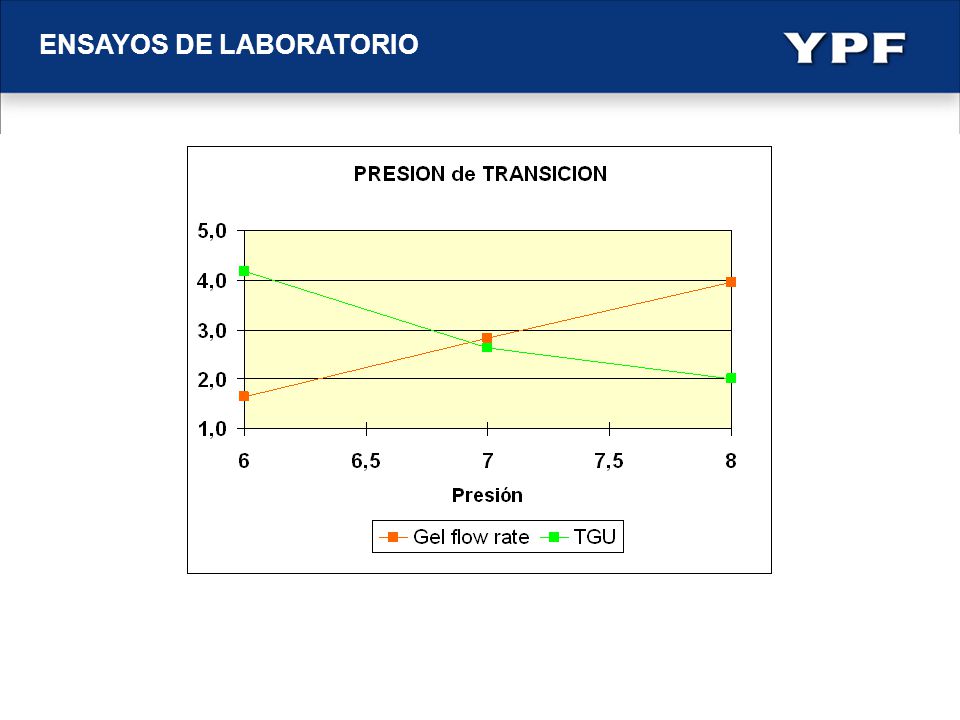

27 ENSAYOS DE LABORATORIO

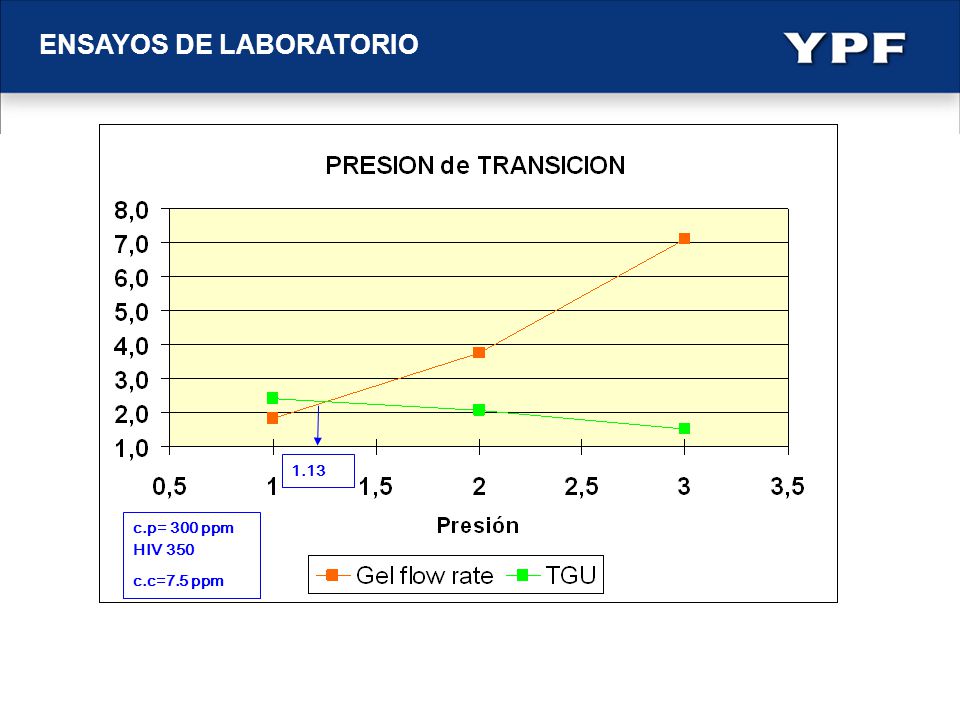

28 1.13 c.p= 300 ppm HIV 350 c.c=7.5 ppm

29 ENSAYOS DE LABORATORIO Crosslinker:Water Cut® 684 Water:LAS Mixed:8/5/2004 HI-VIS® 350 Daqing polT684Gel Transition Pressure/psi Conc/ppmCr+3 Conc/ppm24 Hours1 Week2 Weeks1 Month 300153.03.54.63.8 3007.51.32.02.12.8 3005<12.0<12.2 600308.511.58.59.7 600155.87.68.18.0 600104.15.34.56.4 9004512.412.814.320.0 90022.58.810.710.312.6 900157.09.29.08.0

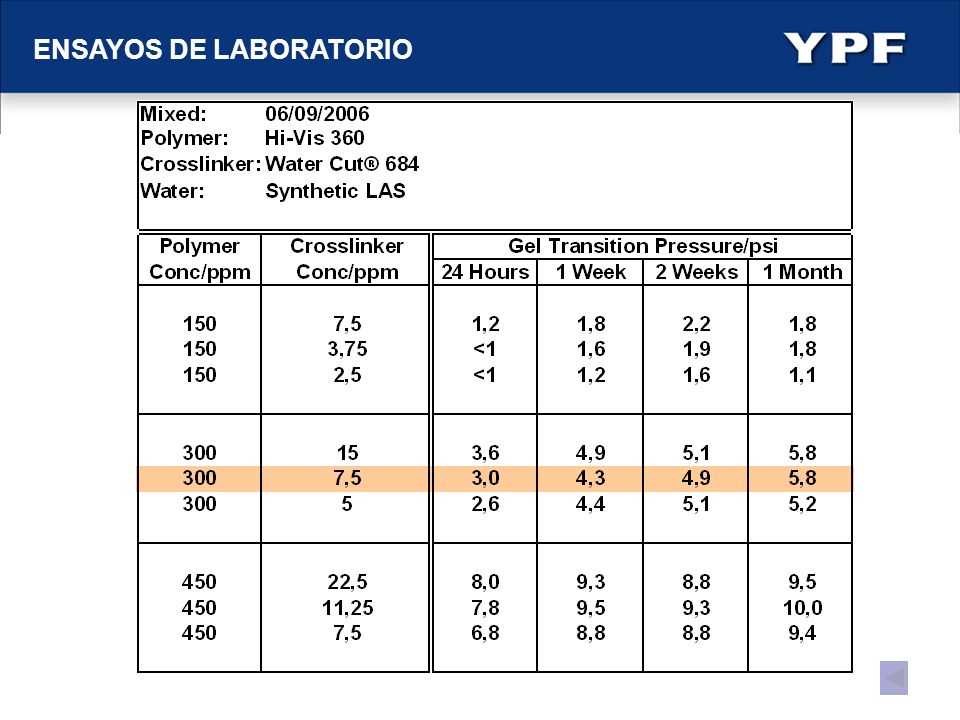

30 ENSAYOS DE LABORATORIO

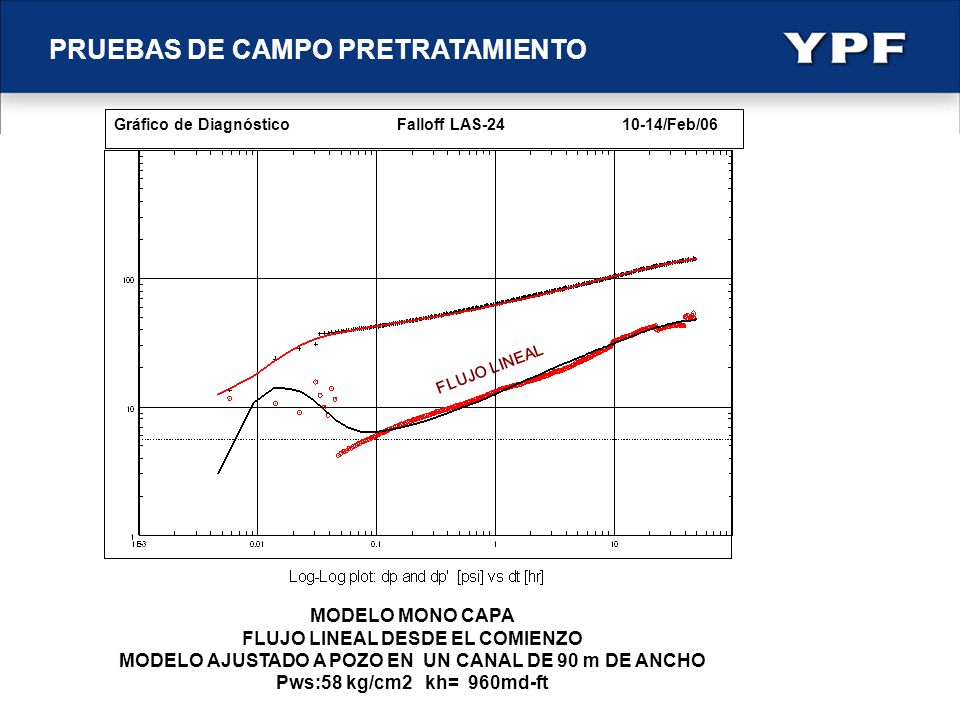

31 PRUEBAS DE CAMPO PRETRATAMIENTO Gráfico de Diagnóstico Falloff LAS-24 10-14/Feb/06 MODELO MONO CAPA FLUJO LINEAL DESDE EL COMIENZO MODELO AJUSTADO A POZO EN UN CANAL DE 90 m DE ANCHO Pws:58 kg/cm2 kh= 960md-ft FLUJO LINEAL

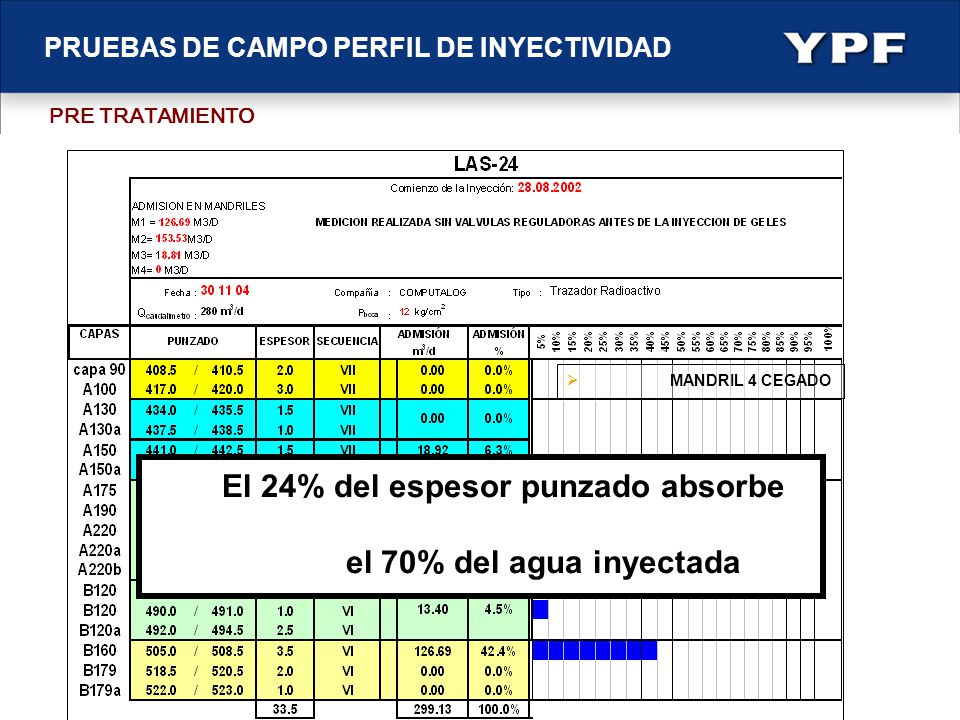

32 PRUEBAS DE CAMPO PERFIL DE INYECTIVIDAD PRE TRATAMIENTO  MANDRIL 4 CEGADO El 24% del espesor punzado absorbe el 70% del agua inyectada

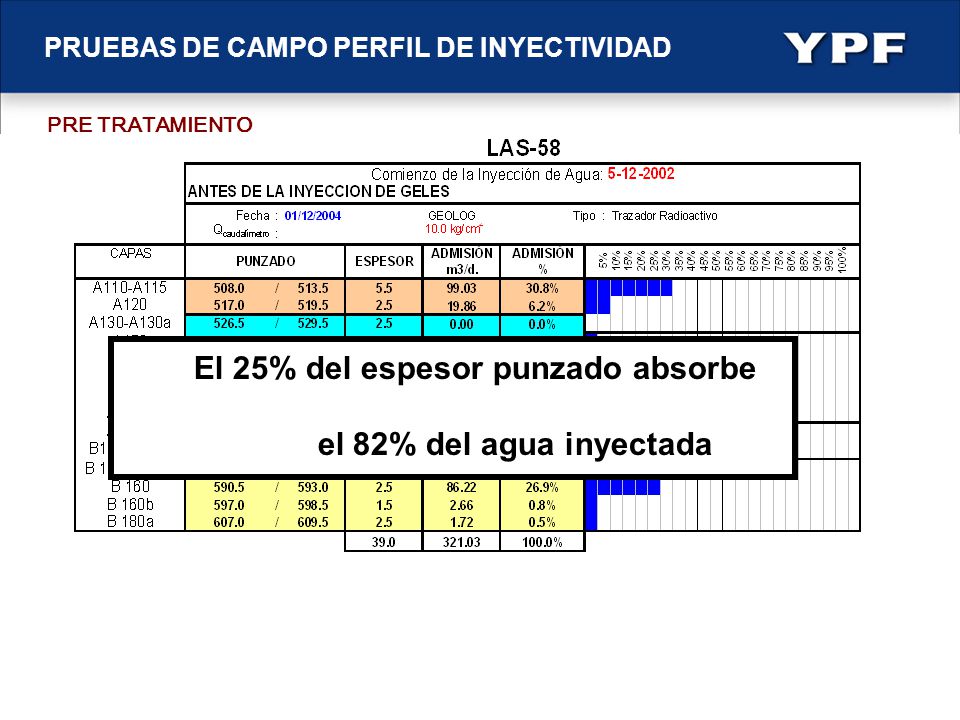

33 PRE TRATAMIENTO El 25% del espesor punzado absorbe el 82% del agua inyectada PRUEBAS DE CAMPO PERFIL DE INYECTIVIDAD

34 GELES OBTURANTES LAS-58  PRIMERA ETAPA

35 INYECCION DE GELES LAS-58 EVOLUCION DE LA OPERACIÓN SEGUNDA ETAPA

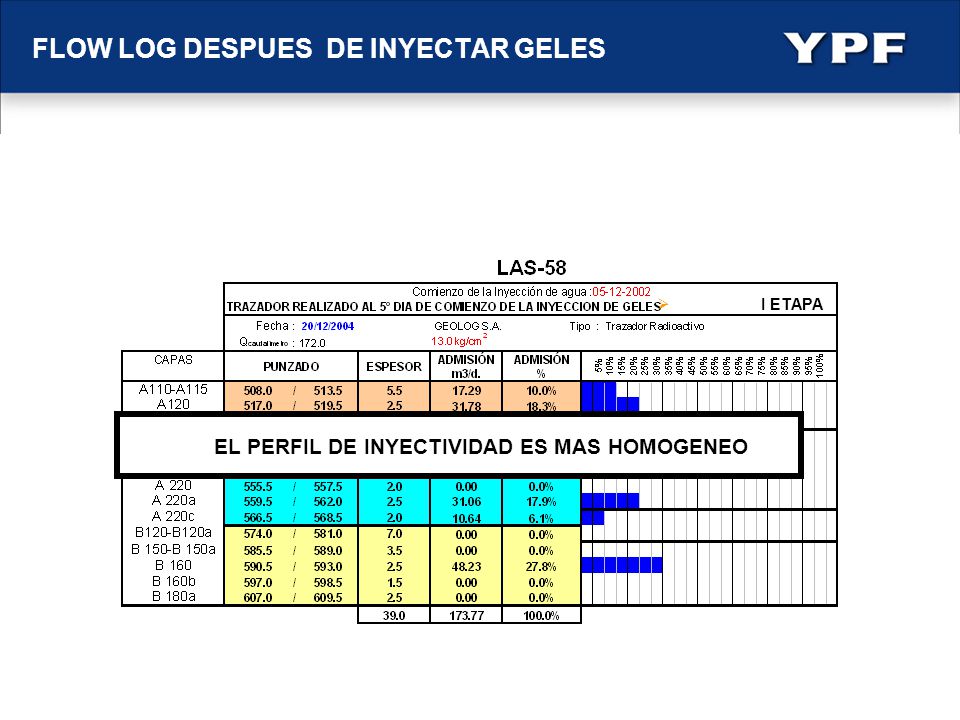

36 FLOW LOG DESPUES DE INYECTAR GELES  I ETAPA EL PERFIL DE INYECTIVIDAD ES MAS HOMOGENEO

37 Gráfico de Diagnóstico Falloff LAS-58 04-07/02/2006 FALL OFF POST GEL LAS-58 (1)

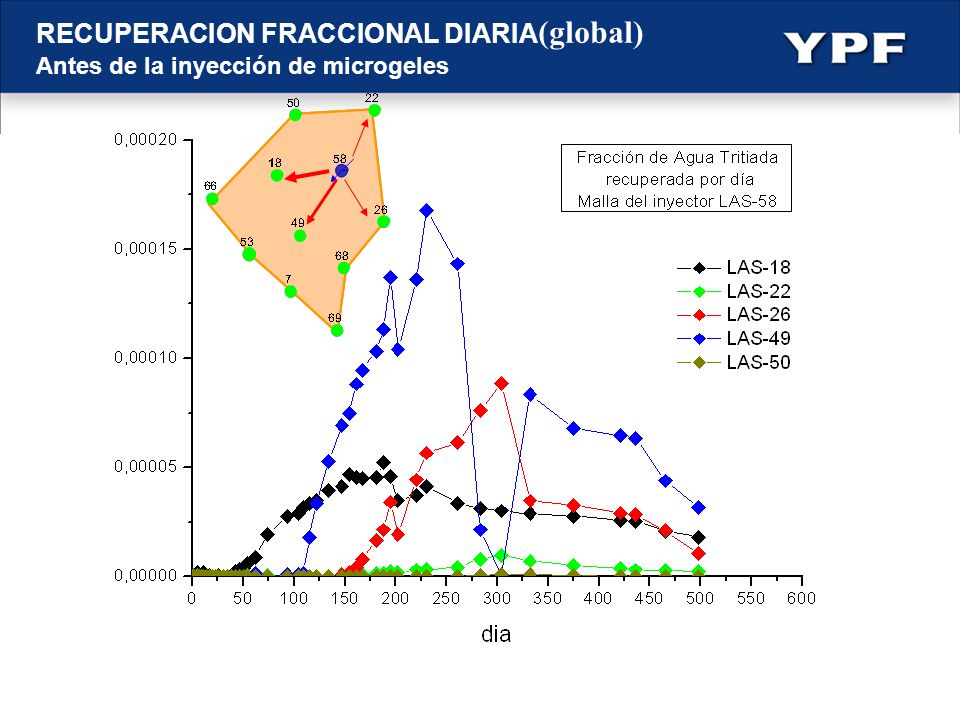

38 RECUPERACION FRACCIONAL DIARIA (global) Antes de la inyección de microgeles

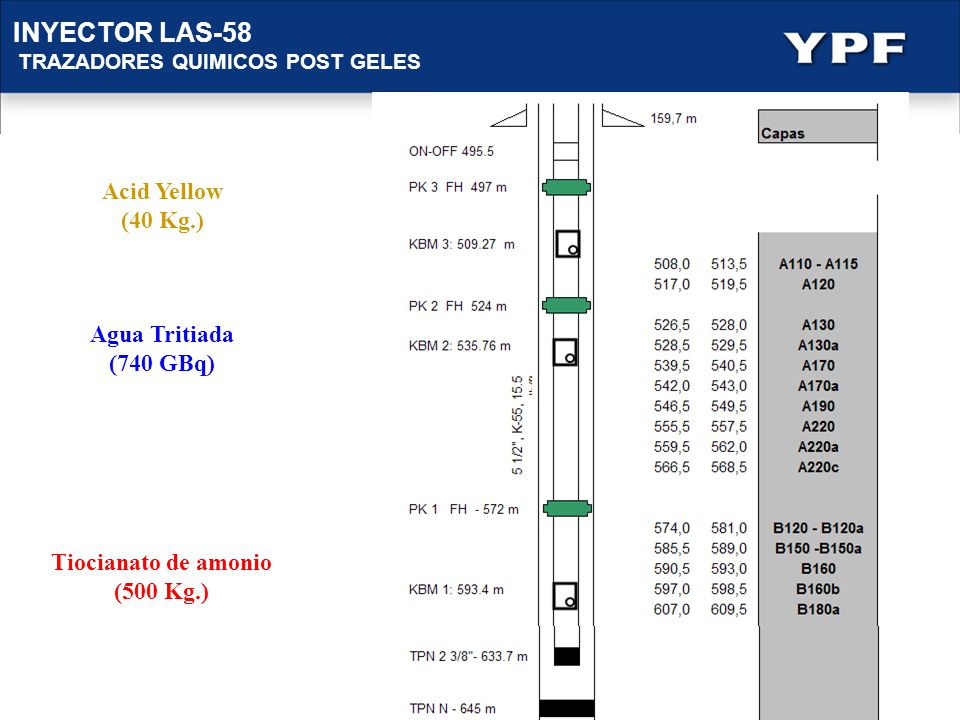

39 Tiocianato de amonio (500 Kg.) Agua Tritiada (740 GBq) Acid Yellow (40 Kg.) INYECTOR LAS-58 TRAZADORES QUIMICOS POST GELES

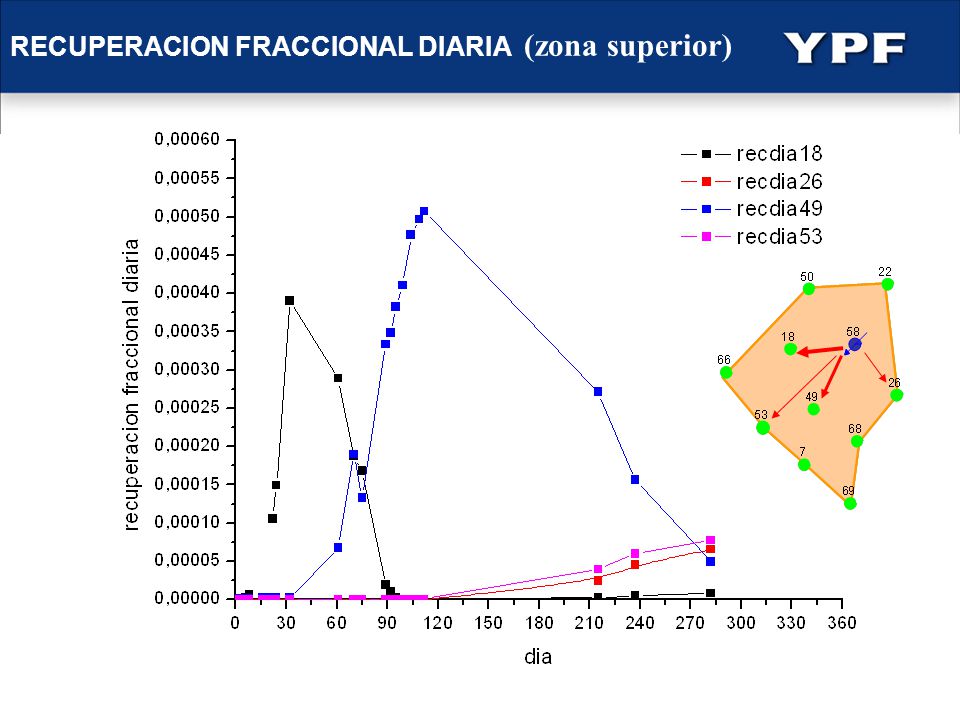

40 RECUPERACION FRACCIONAL DIARIA (zona superior)

41 REGISTRO COMPARATIVO POZO LAS-18

42 REGISTRO COMPARATIVO POZO LAS-49

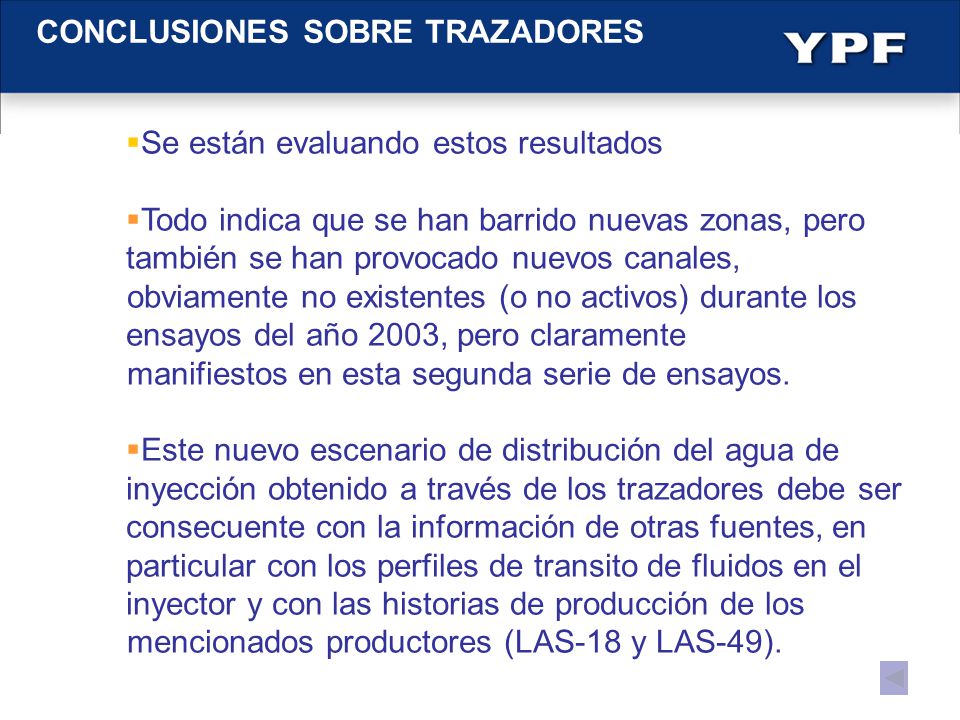

43  Se están evaluando estos resultados  Todo indica que se han barrido nuevas zonas, pero también se han provocado nuevos canales, obviamente no existentes (o no activos) durante los ensayos del año 2003, pero claramente manifiestos en esta segunda serie de ensayos.  Este nuevo escenario de distribución del agua de inyección obtenido a través de los trazadores debe ser consecuente con la información de otras fuentes, en particular con los perfiles de transito de fluidos en el inyector y con las historias de producción de los mencionados productores (LAS-18 y LAS-49). CONCLUSIONES SOBRE TRAZADORES

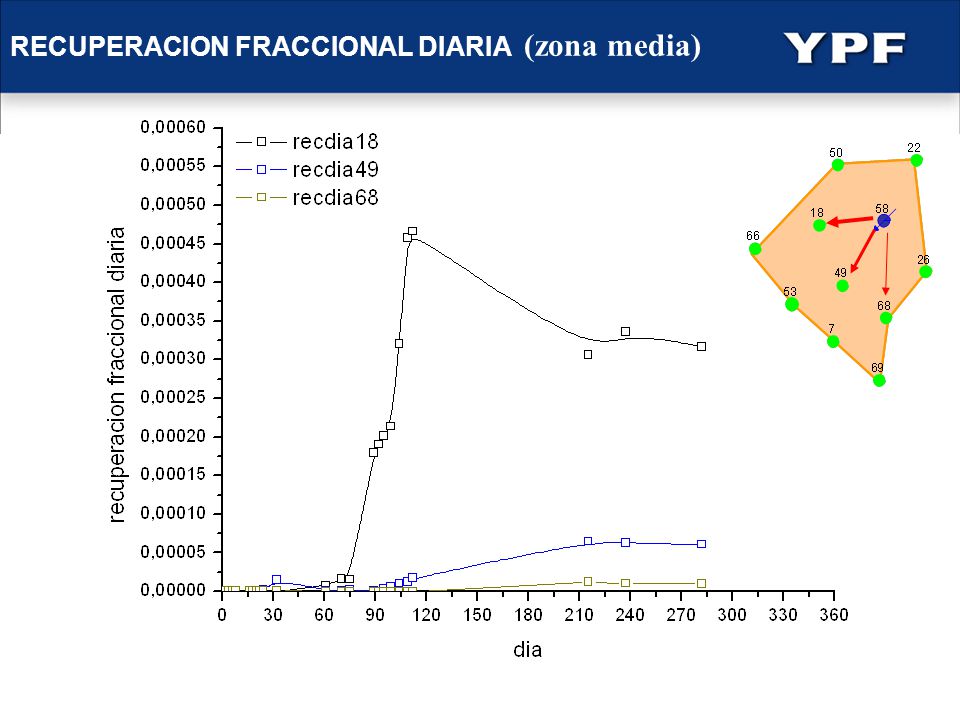

44 RECUPERACION FRACCIONAL DIARIA (zona media)

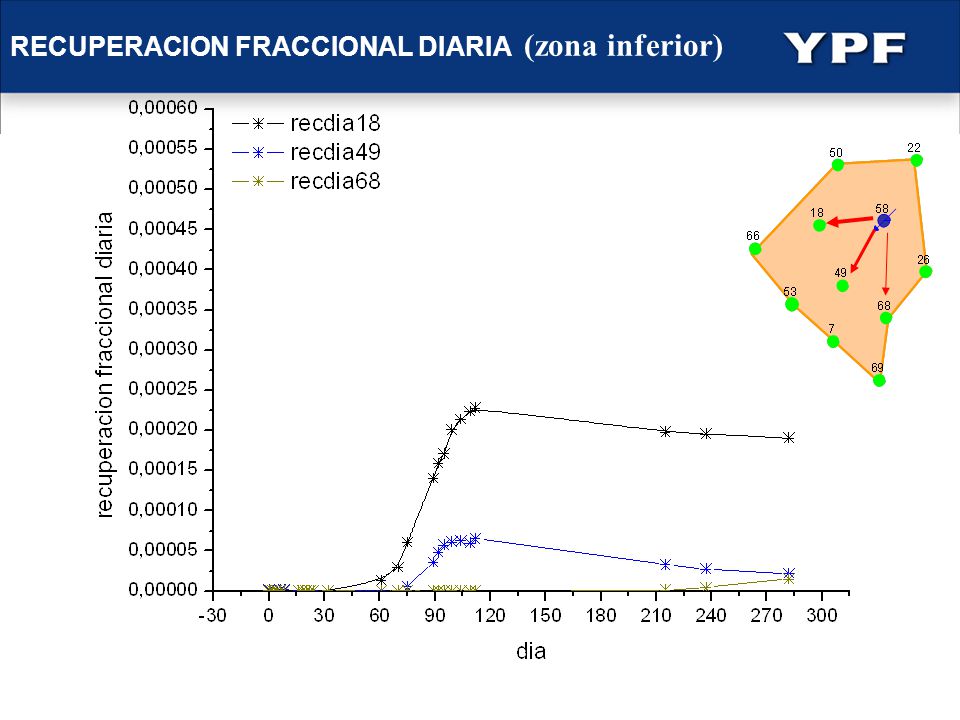

45 RECUPERACION FRACCIONAL DIARIA (zona inferior)

46 SEGUIMIENTO

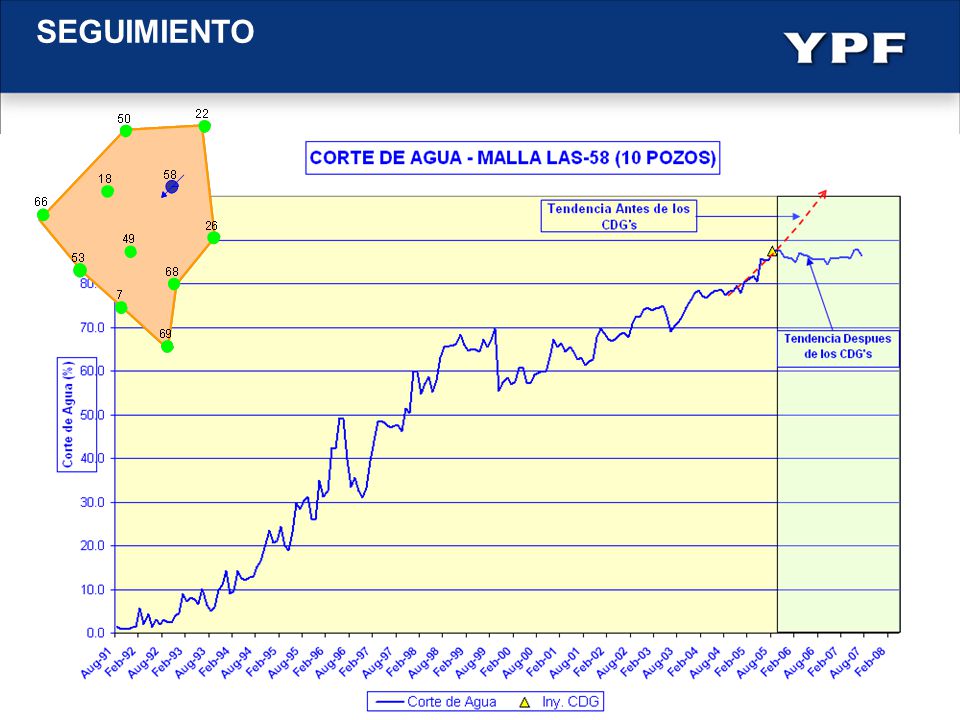

47

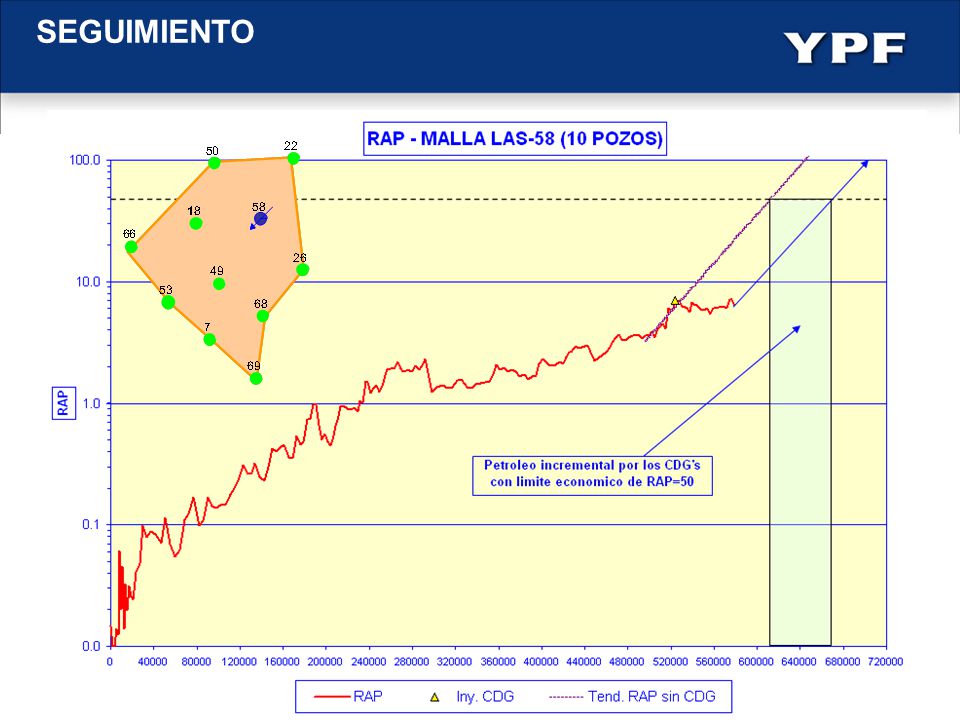

48

49 SEGUIMIENTO MALLA LAS-58 FLOOD OUT INCREMENTO: 36836 m3 @2017

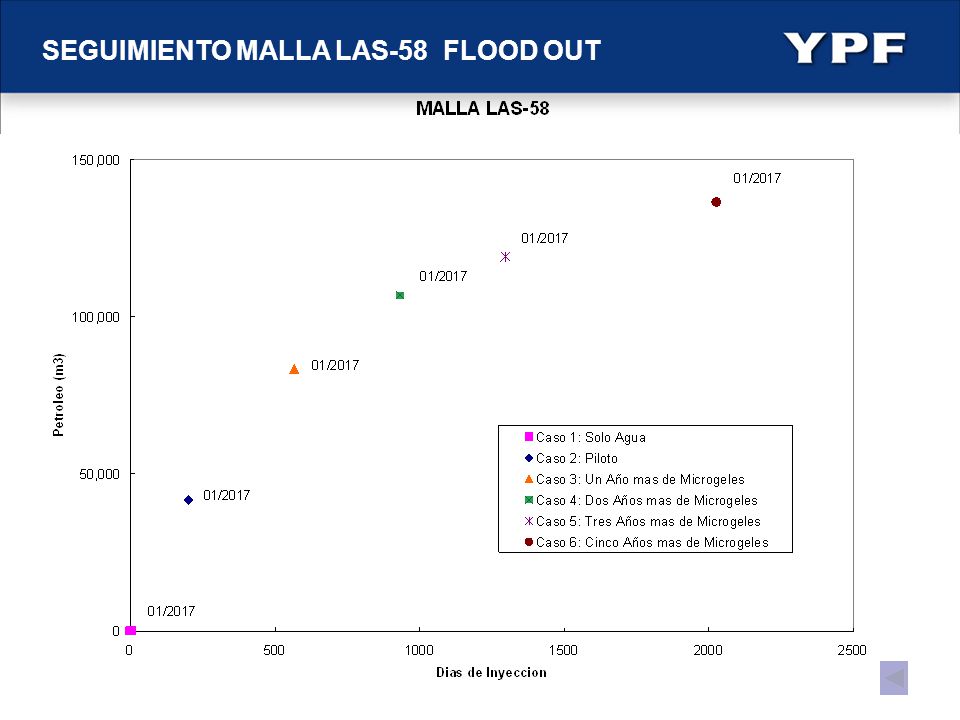

50 SEGUIMIENTO MALLA LAS-58 FLOOD OUT

51 SEGUIMIENTO  Di: 0.4012 Promedio de los pozos  INCREMENTO: 54.3832 Km3  Di: 0.4012 Promedio de los pozos  INCREMENTO: 54.3832 Km3

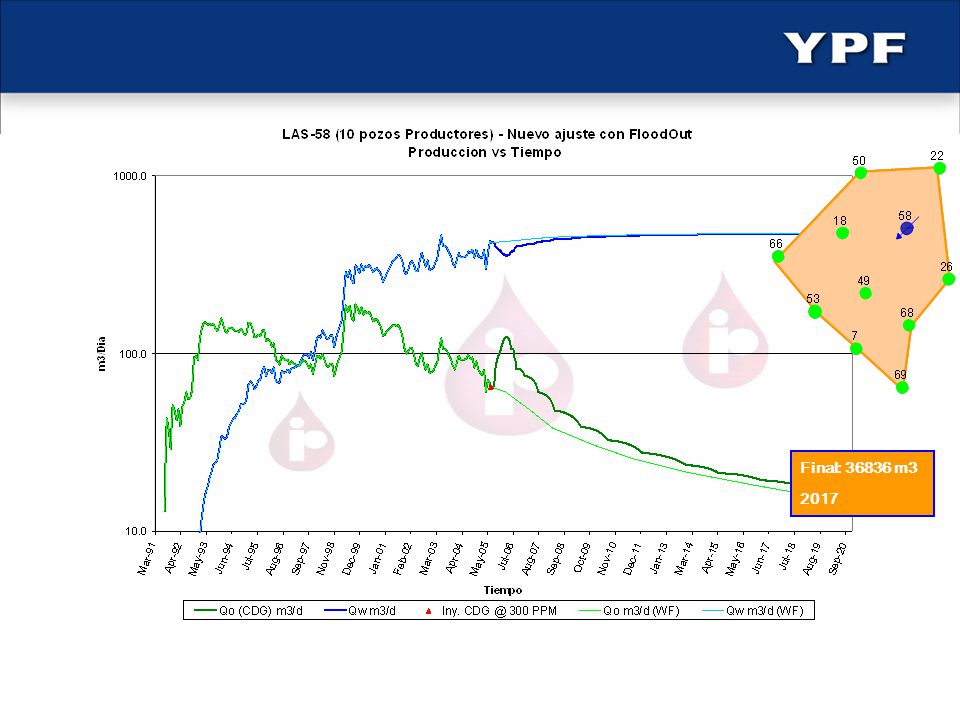

52 Final: 36836 m3 2017

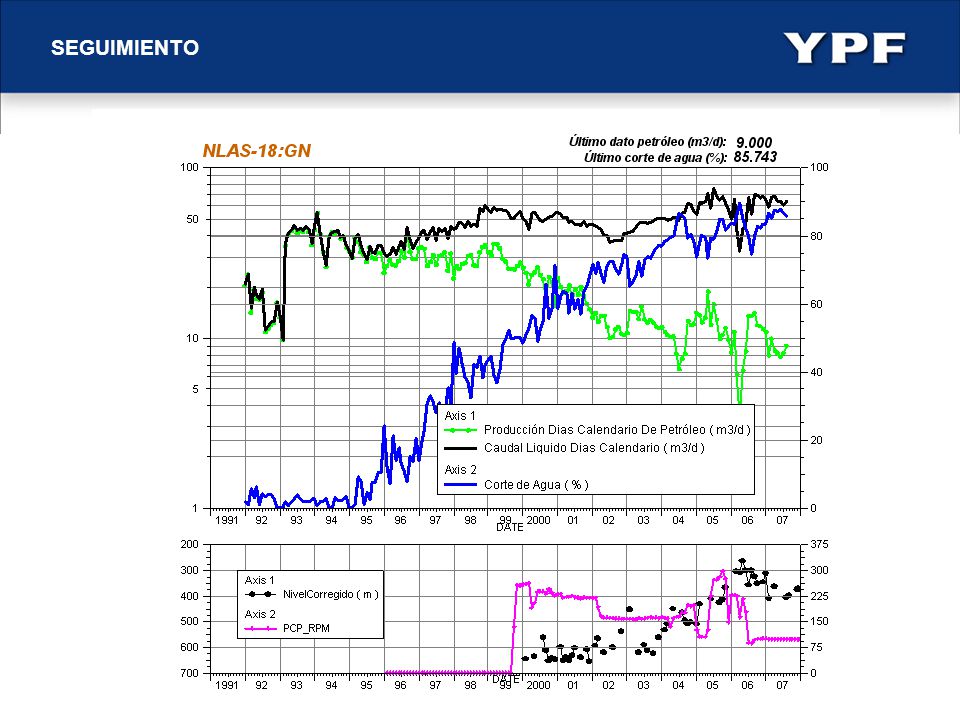

53 SEGUIMIENTO

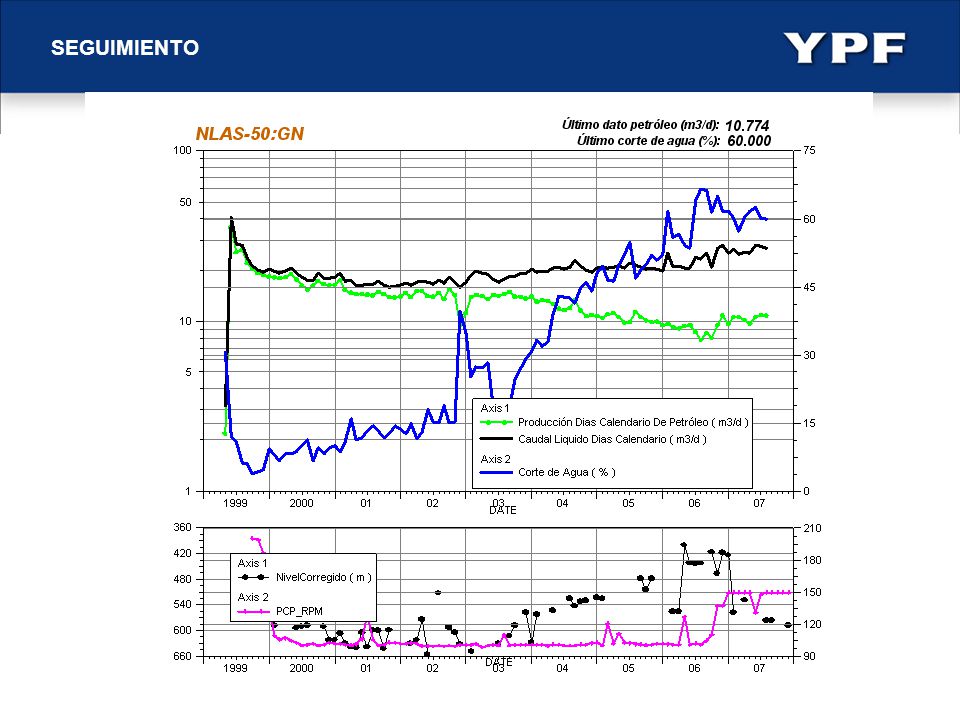

54

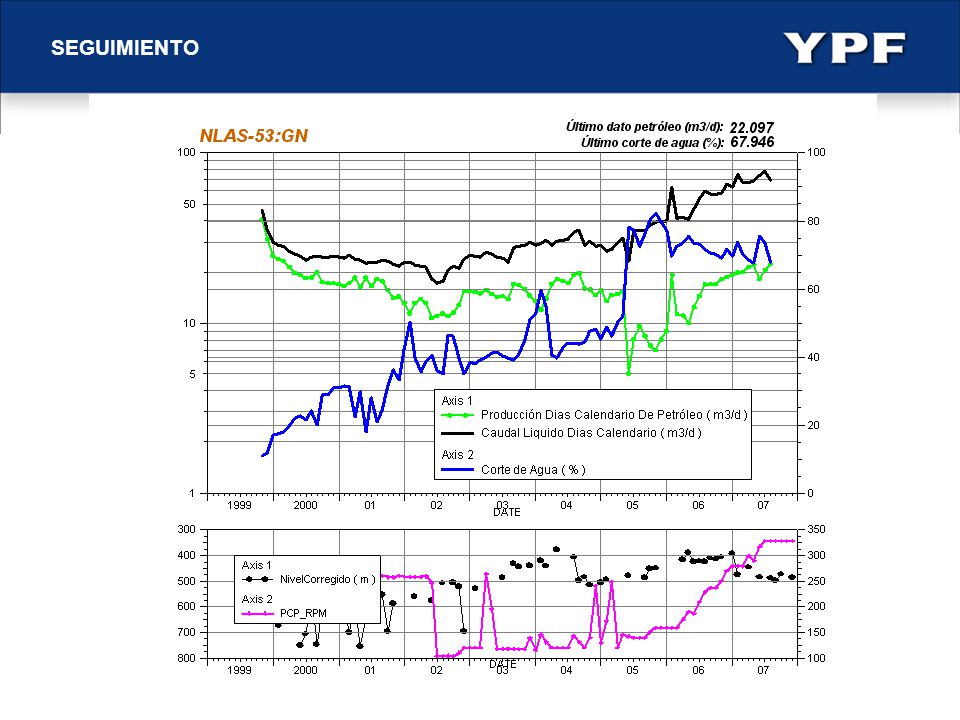

55

56

57 Final: 36836 m3 M3

58  Reservas Remanentes:  36.5851 Km 3 - 18.0138 km 3 = 18.5713 km 3  Reservas Remanentes:  36.5851 Km 3 - 18.0138 km 3 = 18.5713 km 3  Di: 0.4012 Promedio malla LAS-58  Reservas Remanentes: 36.5851 Km3  Di: 0.4012 Promedio malla LAS-58  Reservas Remanentes: 36.5851 Km3 SEGUIMIENTO

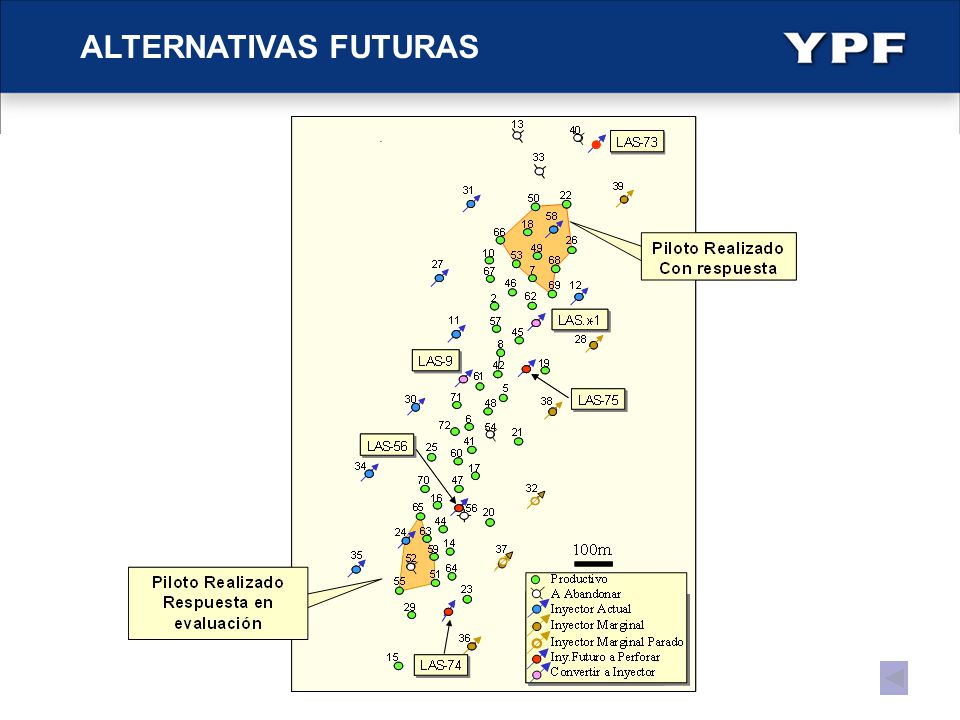

59 ALTERNATIVAS FUTURAS

60 60
