HIDROSTATICA: Estudio de los fluidos en reposo

Presentación del tema: "HIDROSTATICA: Estudio de los fluidos en reposo"— Transcripción de la presentación:

1 HIDROSTATICA: Estudio de los fluidos en reposo
En el estudio de los fluidos se debe conocer el calculo de áreas y volúmenes

2 CALCULO DE AREAS

3 CALCULO DE VOLUMENES

4 DENSIDAD (ρ): Cantidad de masa por unidad de volumen UNIDADES: CONVERSION:

5 TABLA DE DENSIDADES:

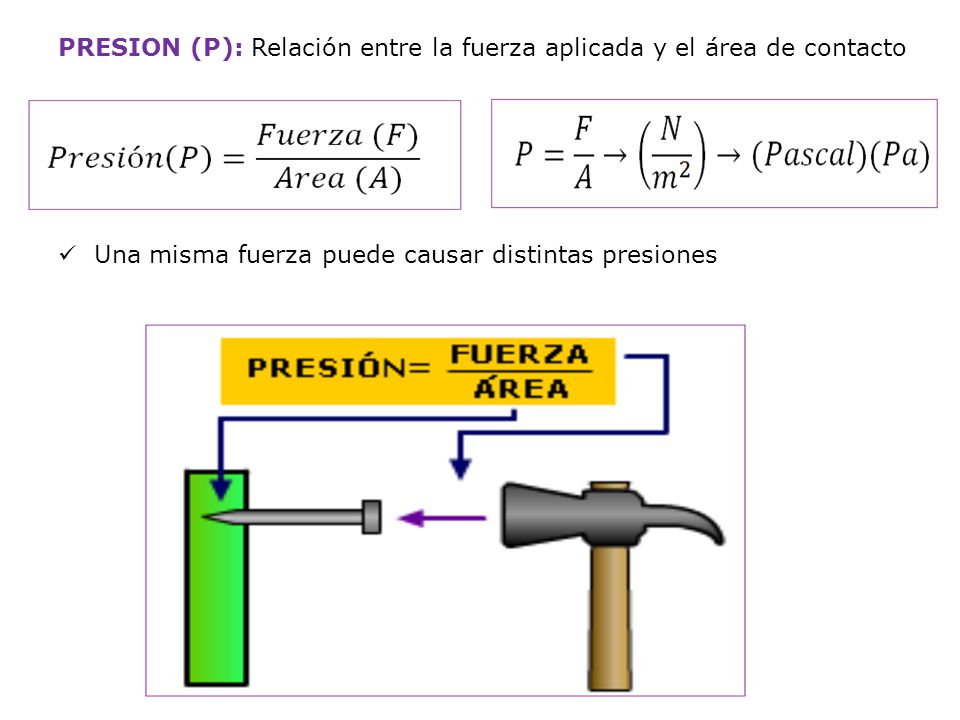

6 PRESION (P): Relación entre la fuerza aplicada y el área de contacto
Una misma fuerza puede causar distintas presiones

7

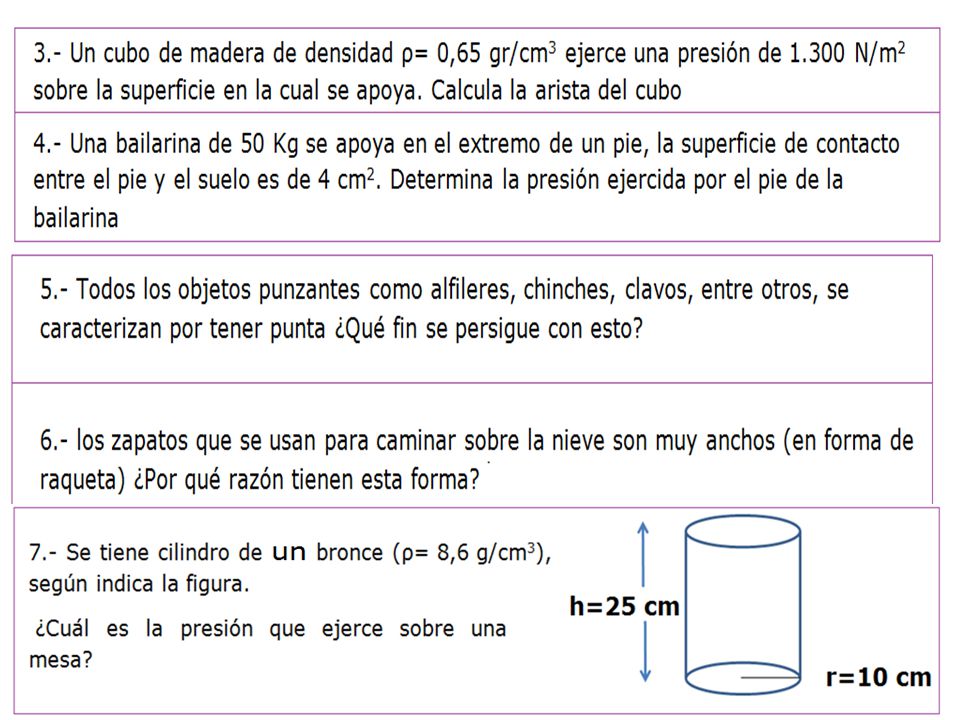

8 EJEMPLOS: 1.- El paralelepípedo de la figura tiene una masa de 120 Kg. Al respecto. Determina: Densidad Presión que ejerce sobre el suelo ¿Sobre que cara se debe apoyar para ejercer mayor presión? calcular 2.- El cubo de la figura tiene una masa de 500 gramos . Determina, su: ¿Cuánta masa tiene un volumen de 300 cm3 del mismo material? Presión

9

10

11 PRESION HIDROSTÁTICA: Presión al interior de un fluido

12

13 1.- Puntos a una misma profundidad, soportan la misma presión
2.- La presión hidrostática aumenta con la profundidad h

14 La presión absoluta: considera la presión hidrostática mas la presión atmosférica que actúa en la superficie del liquido Relación lineal entre presión y densidad

15 EJEMPLOS PRESION HIDROSTATICA

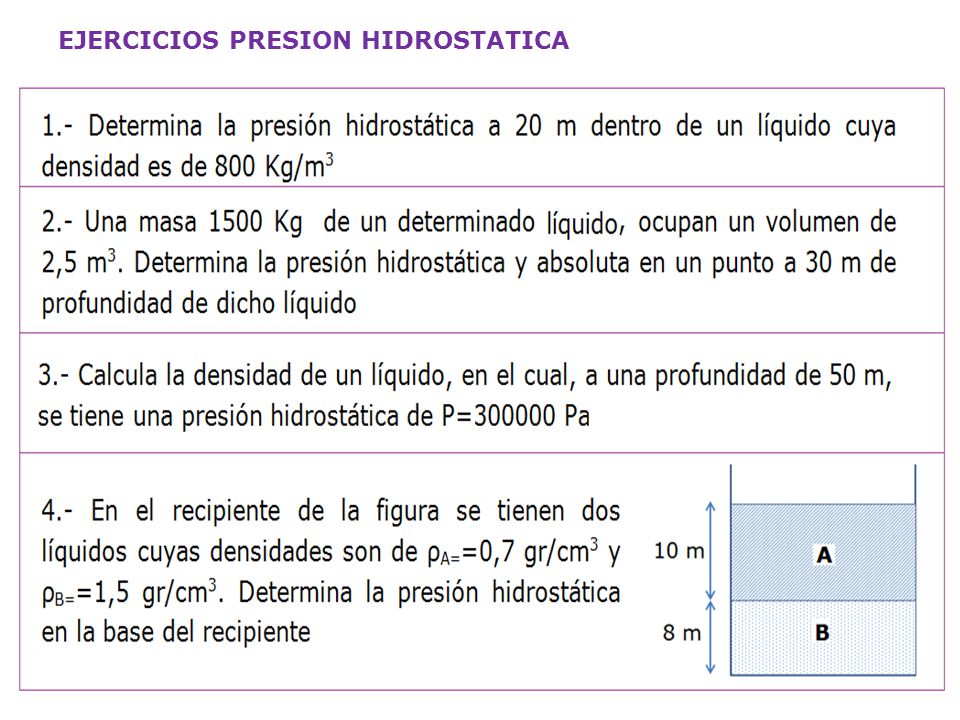

16 EJERCICIOS PRESION HIDROSTATICA

17

18 PRESION ATMOSFERICA Es la presión que ejercen los gases que forman la atmosfera sobre las personas y objetos que se encuentra en la Tierra Esta presión actúa en todas las direcciones

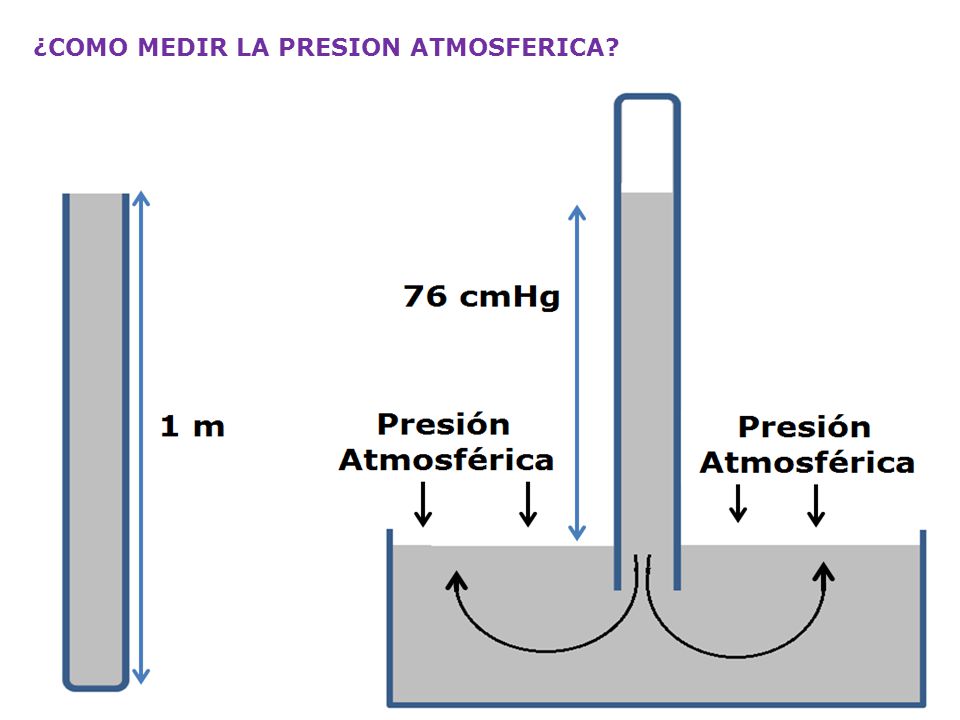

19 ¿COMO MEDIR LA PRESION ATMOSFERICA?

20 Evangelista Torricelli
¿COMO MEDIR LA PRESION ATMOSFERICA? Evangelista Torricelli (italiano ) En 1643 fue el primero en medir la presión atmosférica Tomo un tubo de 1 m de longitud cerrado en un extremo y lleno de Hg Sumergió el extremo abierto en un recipiente con que también tenia Hg La columna de Hg bajaba hasta alcanzar una altura de 76 cm de Hg Concluyo que: la presión atmosférica lograba equilibrar una columna de 76 cm de Hg

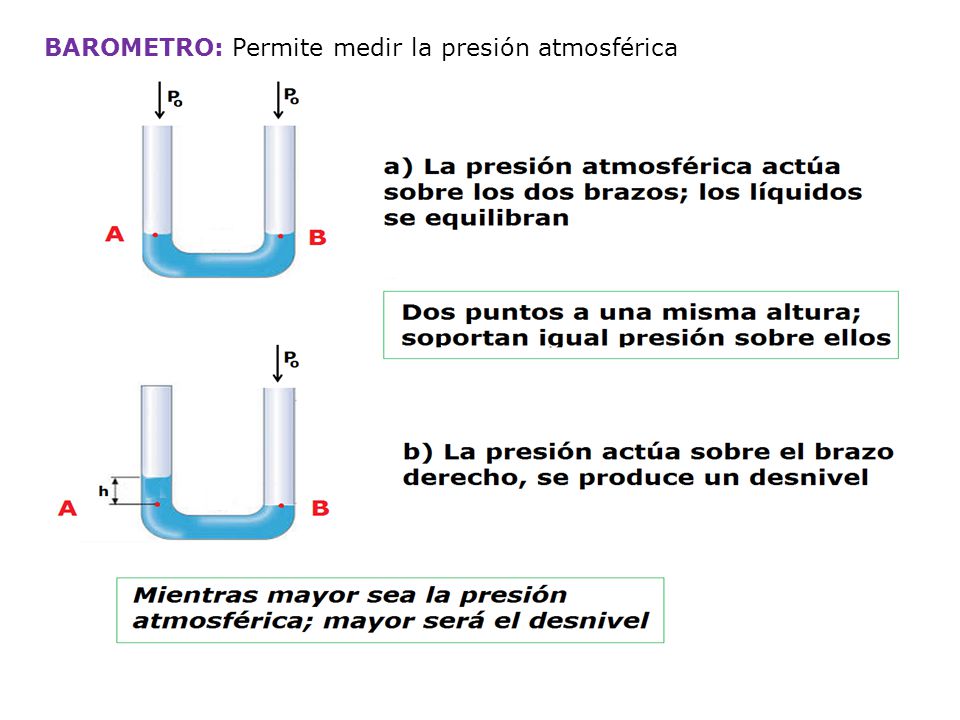

21 BAROMETRO: Permite medir la presión atmosférica

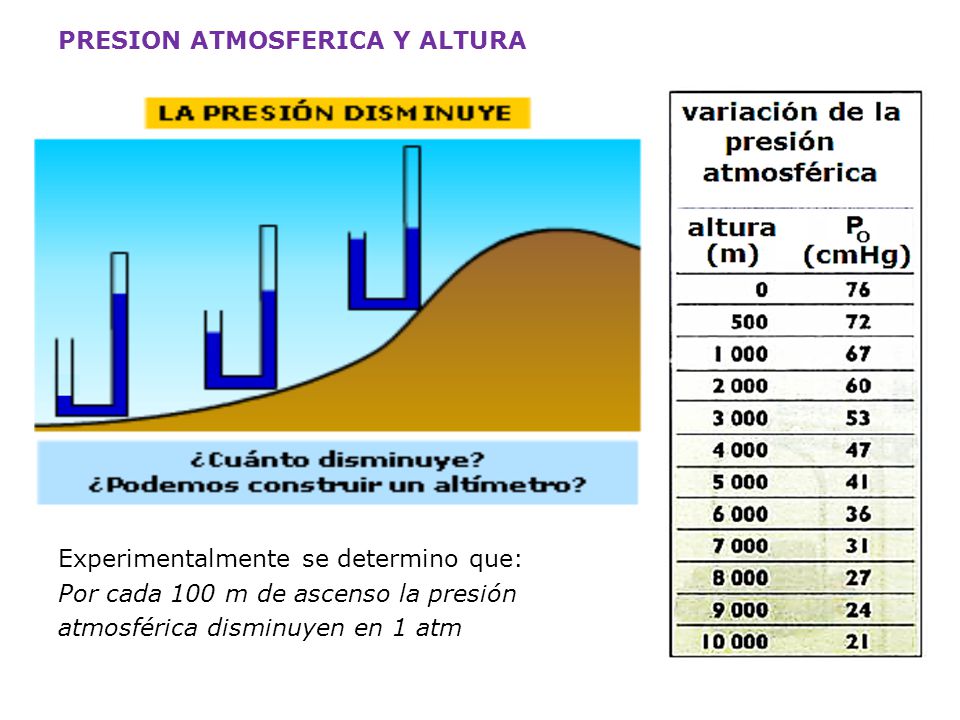

22 PRESION ATMOSFERICA Y ALTURA Experimentalmente se determino que: Por cada 100 m de ascenso la presión atmosférica disminuyen en 1 atm

23 UNIDADES DE MEDIDA PARA LA PRESION ATMOSFERICA:

24 VASOS COMUNICANTES Vasos comunicantes con un mismo liquido Vasos comunicantes con diferentes líquidos: permiten medir densidad

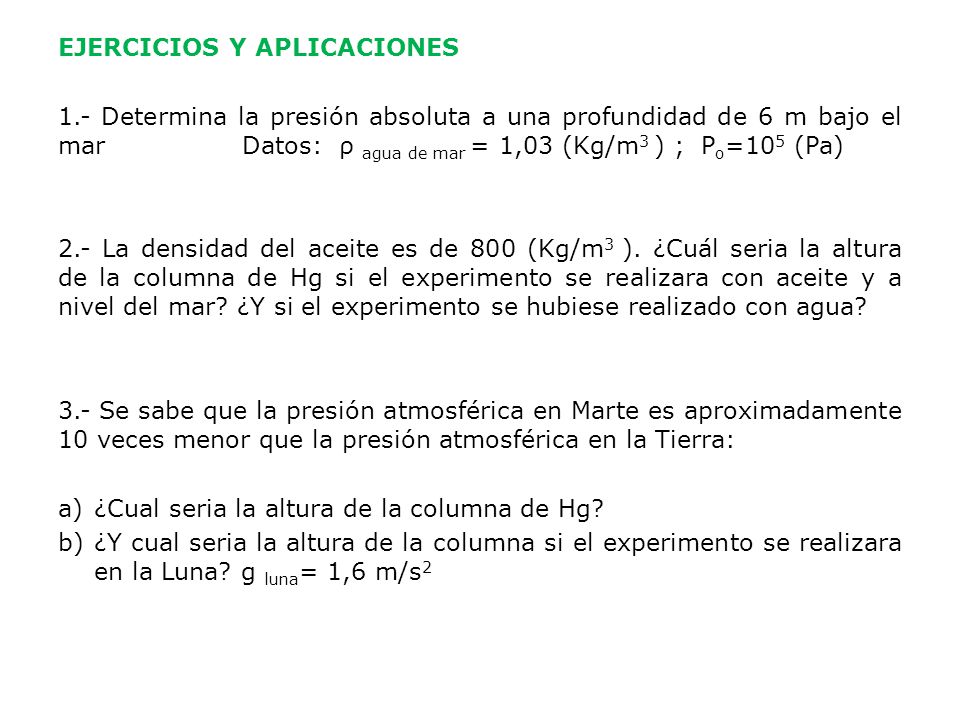

25 EJERCICIOS Y APLICACIONES
1.- Determina la presión absoluta a una profundidad de 6 m bajo el mar Datos: ρ agua de mar = 1,03 (Kg/m3 ) ; Po=105 (Pa) 2.- La densidad del aceite es de 800 (Kg/m3 ). ¿Cuál seria la altura de la columna de Hg si el experimento se realizara con aceite y a nivel del mar? ¿Y si el experimento se hubiese realizado con agua? 3.- Se sabe que la presión atmosférica en Marte es aproximadamente 10 veces menor que la presión atmosférica en la Tierra: ¿Cual seria la altura de la columna de Hg? ¿Y cual seria la altura de la columna si el experimento se realizara en la Luna? g luna= 1,6 m/s2

26 4. - En la figura, el liquido A tiene una densidad de 5 gr/cm3
4.- En la figura, el liquido A tiene una densidad de 5 gr/cm3. Determina la Densidad del liquido B 5.- Los líquidos de la figura no se mezclan y están en equilibrio. La densidad. Sabiendo que ρ1= 1,2 gr/cm3 y ρ2= 0,8 gr/cm3. Determina la altura h1 6.- En el tubo en U de la figura se encuentran dos líquidos cuyas densidades respectivas son: ρ1= 0,8 gr/cm3 y ρ2= 1 gr/cm3. Sabiendo que h = 2 cm. Determina h1 y h2

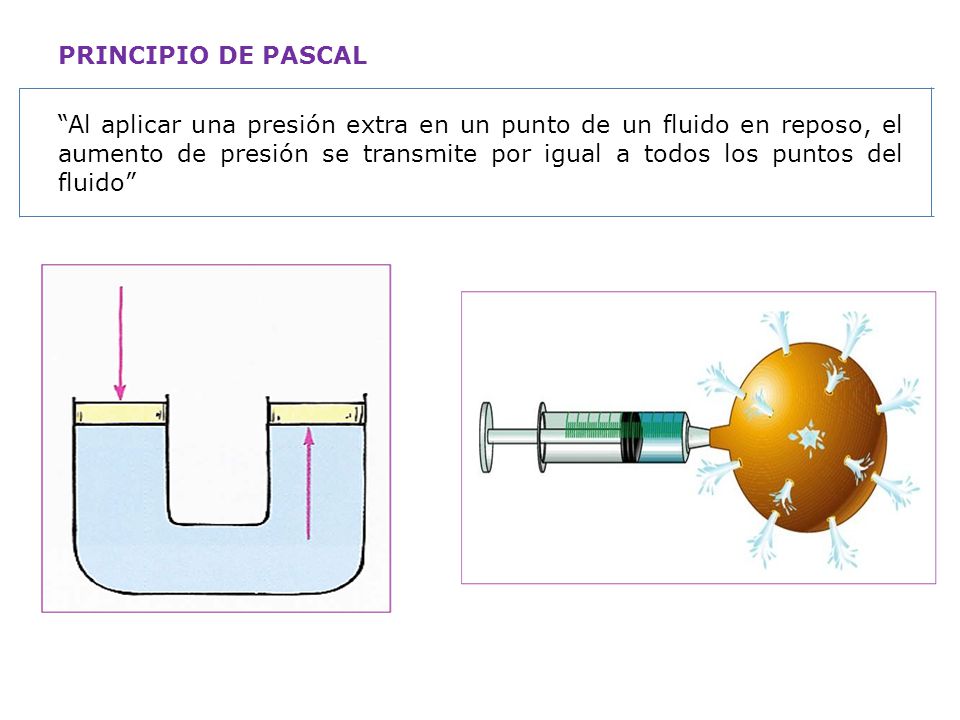

27 PRINCIPIO DE PASCAL “Al aplicar una presión extra en un punto de un fluido en reposo, el aumento de presión se transmite por igual a todos los puntos del fluido”

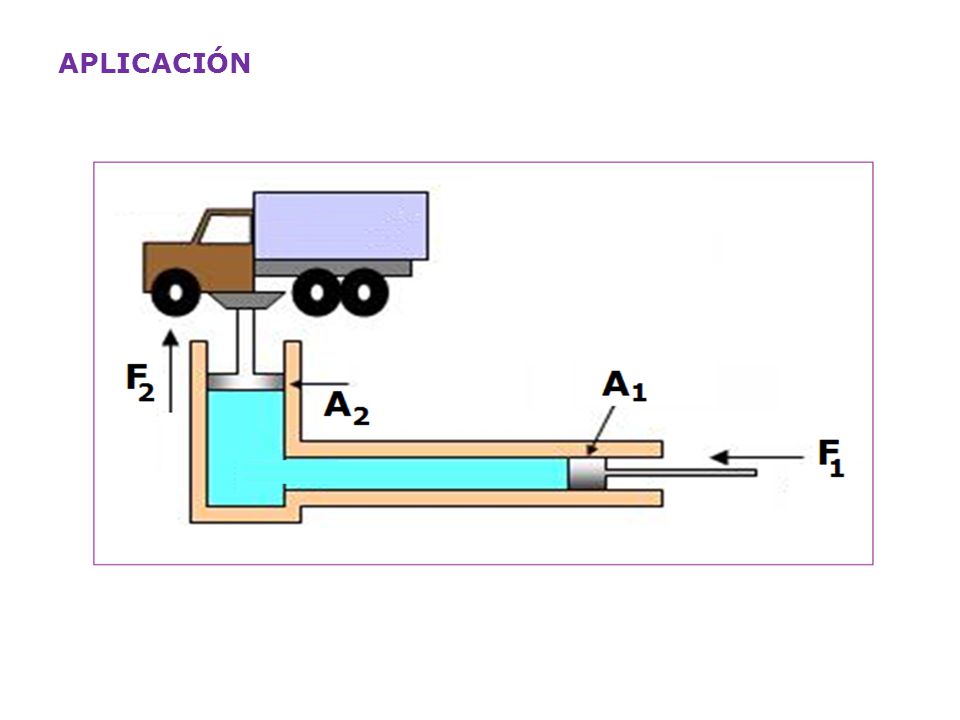

28 APLICACIÓN: Prensa hidráulica: donde se multiplica una fuerza

29 APLICACIÓN

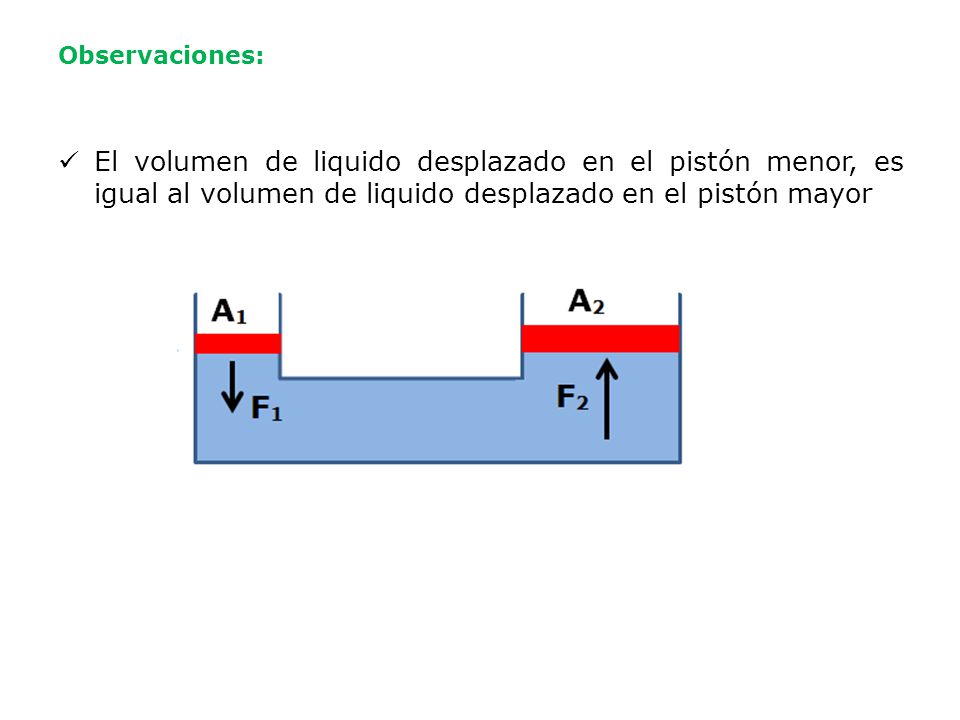

30 Observaciones: El volumen de liquido desplazado en el pistón menor, es igual al volumen de liquido desplazado en el pistón mayor

31 EJEMPLO: Un automóvil de 800 Kg de masa; descansa en un pistón cuya área es de 200 cm2. Determina el valor de la fuerza que se debe ejercer sobre el pistón menor, para sostener el auto sabiendo que su área es de 25 cm2 Si el pistón menor baja 20 cm. ¿Cuánto sube el pistón mayor?

32 EJEMPLO: Se desea fabricar una prensa hidráulica de modo que las fuerzas aplicadas en la entrada se multipliquen por 100 en la salida. Si la superficie del embolo menor es de 10 cm2. ¿Qué superficie debe tener el embolo mayor? SALE 100 VECES LO QUE ENTRA

33 EJERCICIOS PRINCIPIO DE PASCAL
