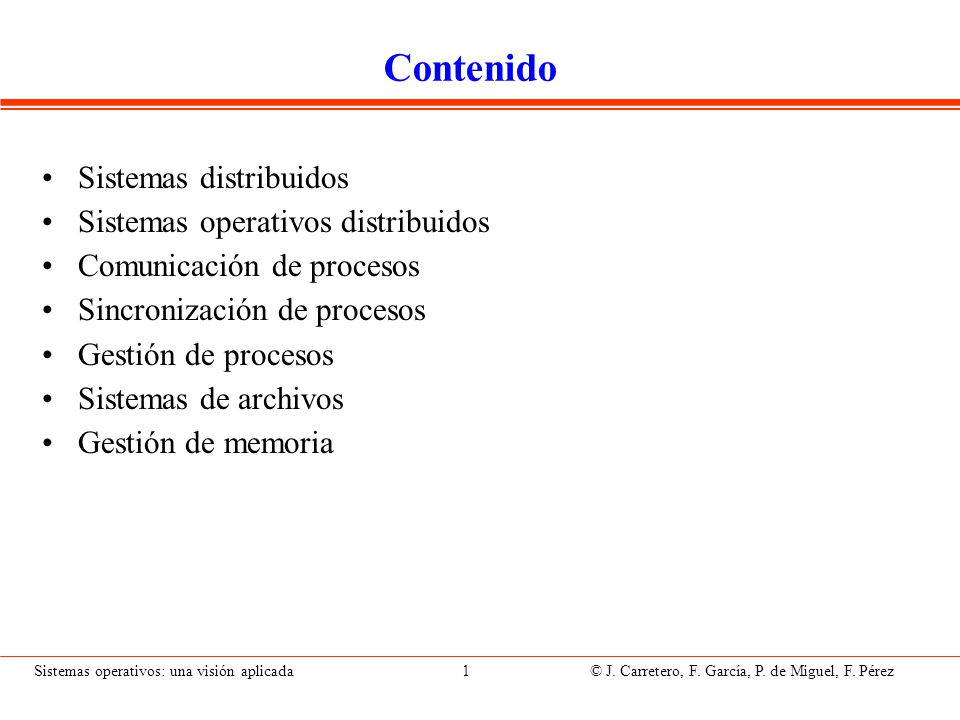

Contenido Sistemas distribuidos Sistemas operativos distribuidos

Sistemas operativos: una visión aplicada Capítulo 10 Introducción a los sistemas distribuidos

Contenido Sistemas distribuidos Sistemas operativos distribuidos
Comunicación de procesos Sincronización de procesos Gestión de procesos Sistemas de archivos Gestión de memoria Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

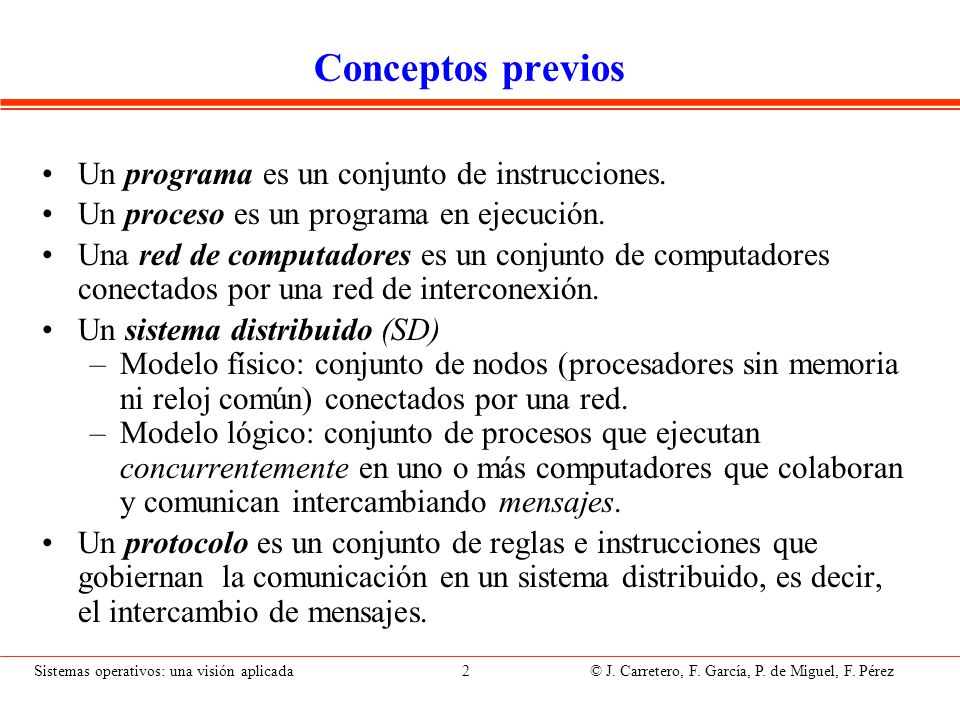

Conceptos previos Un programa es un conjunto de instrucciones.
Un proceso es un programa en ejecución. Una red de computadores es un conjunto de computadores conectados por una red de interconexión. Un sistema distribuido (SD) Modelo físico: conjunto de nodos (procesadores sin memoria ni reloj común) conectados por una red. Modelo lógico: conjunto de procesos que ejecutan concurrentemente en uno o más computadores que colaboran y comunican intercambiando mensajes. Un protocolo es un conjunto de reglas e instrucciones que gobiernan la comunicación en un sistema distribuido, es decir, el intercambio de mensajes. Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

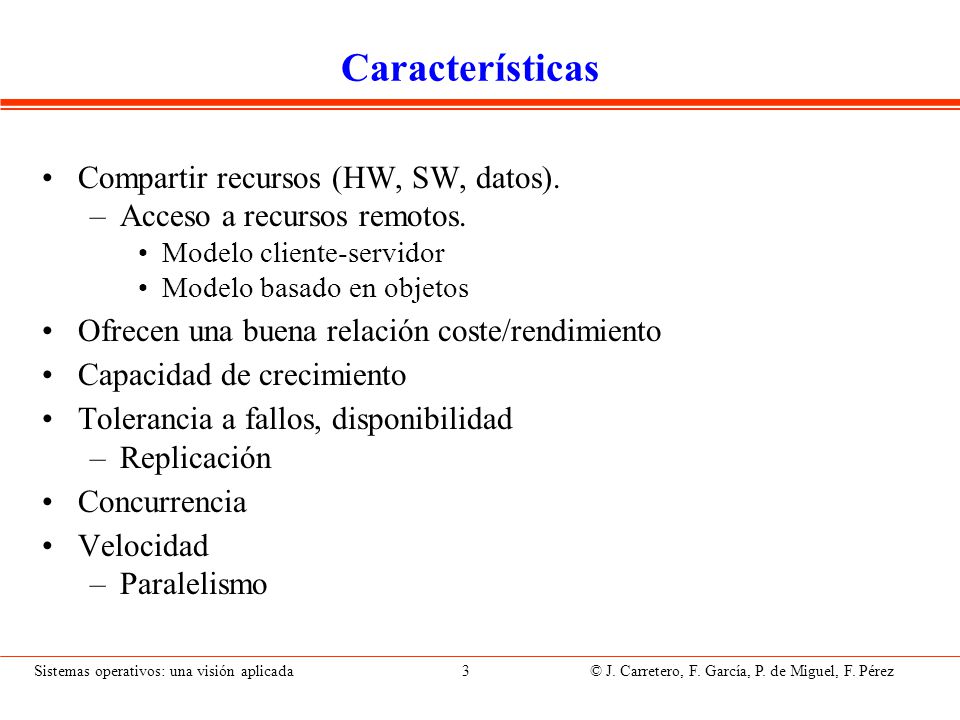

Características Compartir recursos (HW, SW, datos).
Acceso a recursos remotos. Modelo cliente-servidor Modelo basado en objetos Ofrecen una buena relación coste/rendimiento Capacidad de crecimiento Tolerancia a fallos, disponibilidad Replicación Concurrencia Velocidad Paralelismo Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Desventajas Necesidad de software más complejo Problemas de fiabilidad
Problemas de seguridad y confidencialidad Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

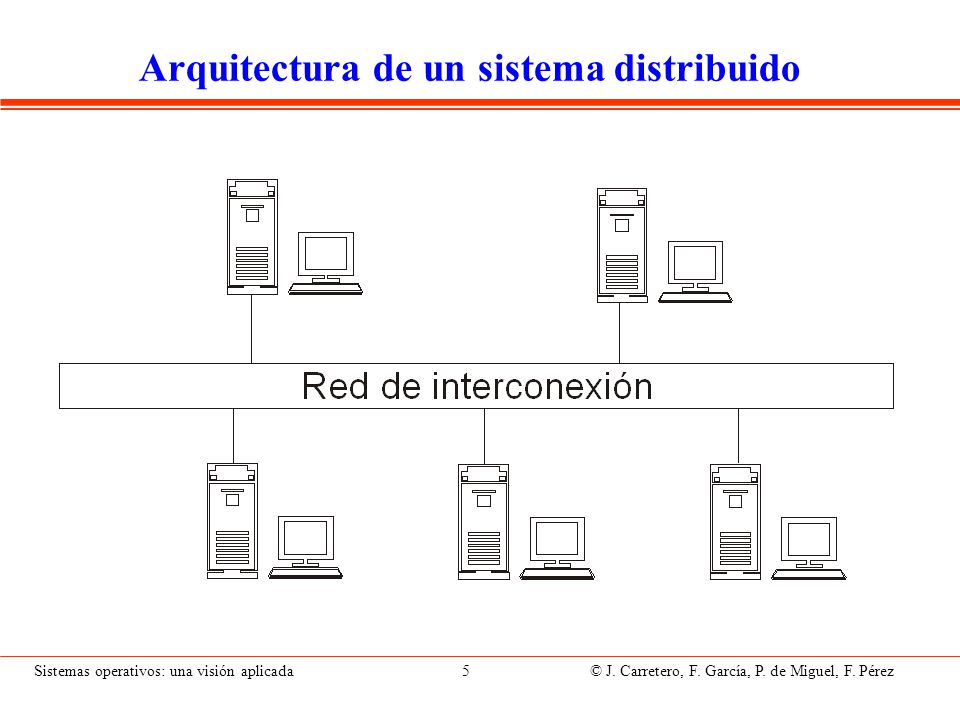

Arquitectura de un sistema distribuido
Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

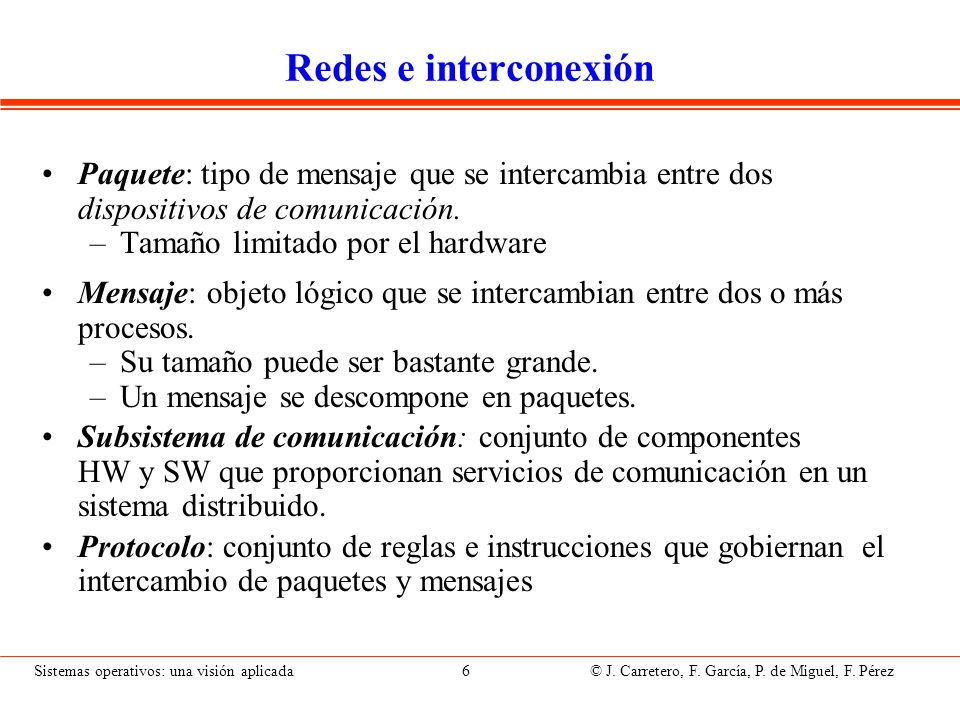

Redes e interconexión Paquete: tipo de mensaje que se intercambia entre dos dispositivos de comunicación. Tamaño limitado por el hardware Mensaje: objeto lógico que se intercambian entre dos o más procesos. Su tamaño puede ser bastante grande. Un mensaje se descompone en paquetes. Subsistema de comunicación: conjunto de componentes HW y SW que proporcionan servicios de comunicación en un sistema distribuido. Protocolo: conjunto de reglas e instrucciones que gobiernan el intercambio de paquetes y mensajes Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

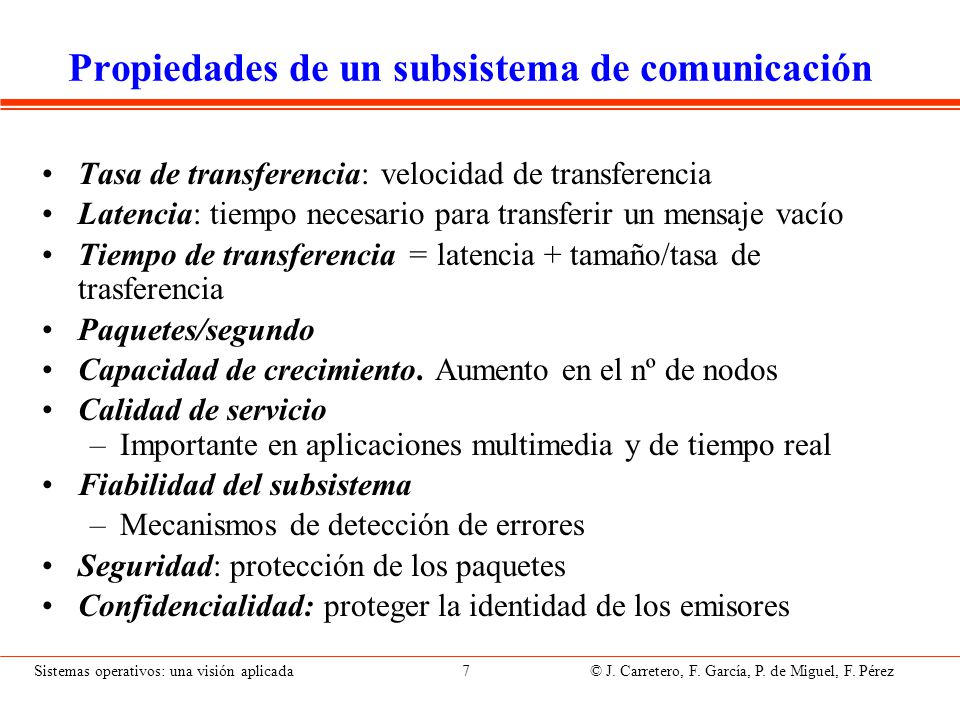

Propiedades de un subsistema de comunicación
Tasa de transferencia: velocidad de transferencia Latencia: tiempo necesario para transferir un mensaje vacío Tiempo de transferencia = latencia + tamaño/tasa de trasferencia Paquetes/segundo Capacidad de crecimiento. Aumento en el nº de nodos Calidad de servicio Importante en aplicaciones multimedia y de tiempo real Fiabilidad del subsistema Mecanismos de detección de errores Seguridad: protección de los paquetes Confidencialidad: proteger la identidad de los emisores Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

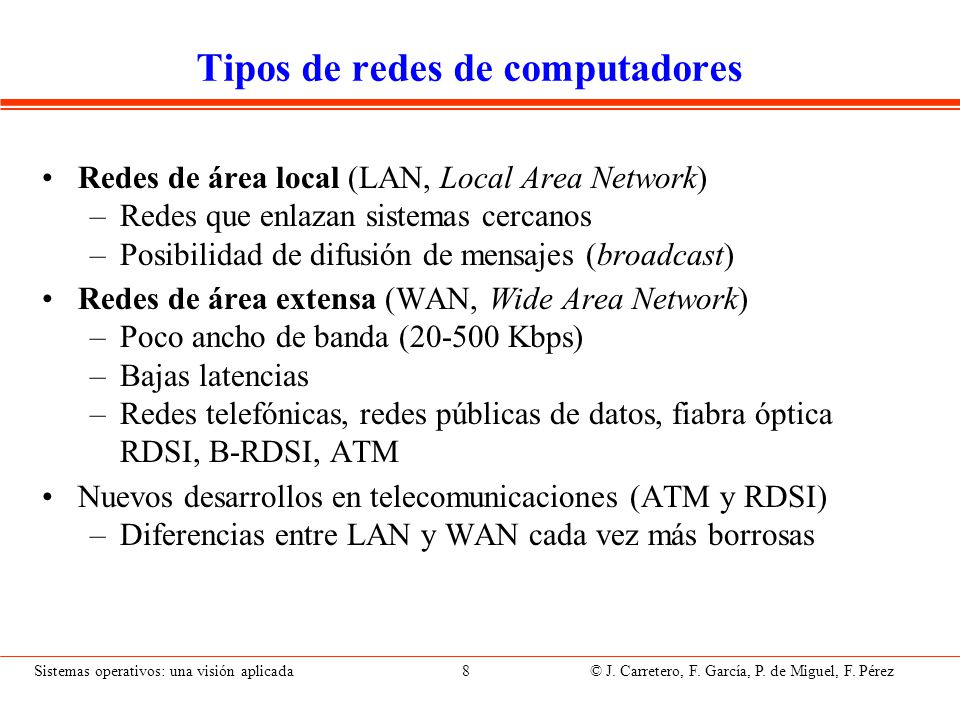

Tipos de redes de computadores
Redes de área local (LAN, Local Area Network) Redes que enlazan sistemas cercanos Posibilidad de difusión de mensajes (broadcast) Redes de área extensa (WAN, Wide Area Network) Poco ancho de banda ( Kbps) Bajas latencias Redes telefónicas, redes públicas de datos, fiabra óptica RDSI, B-RDSI, ATM Nuevos desarrollos en telecomunicaciones (ATM y RDSI) Diferencias entre LAN y WAN cada vez más borrosas Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Protocolos de comunicación
Protocolo: conjunto de reglas y formatos que permiten la comunicación entre procesos. La definición de un protocolo tiene dos parte: Especificación de la secuencia de mensajes que deben intercambiarse. Especificación del formato de mensajes. El software de red se organiza en niveles Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

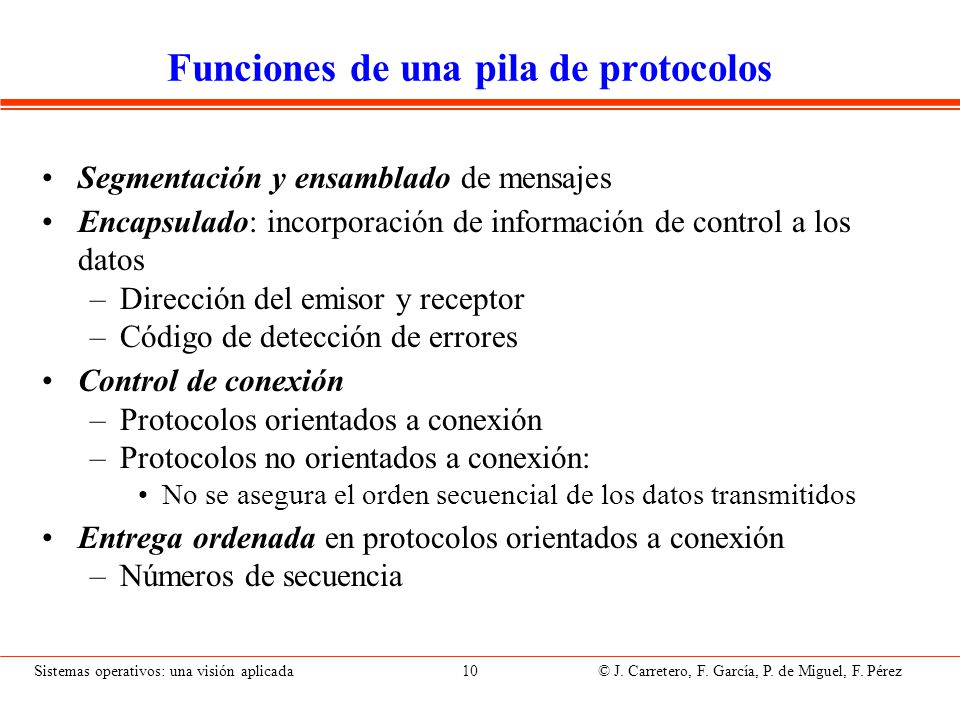

Funciones de una pila de protocolos
Segmentación y ensamblado de mensajes Encapsulado: incorporación de información de control a los datos Dirección del emisor y receptor Código de detección de errores Control de conexión Protocolos orientados a conexión Protocolos no orientados a conexión: No se asegura el orden secuencial de los datos transmitidos Entrega ordenada en protocolos orientados a conexión Números de secuencia Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

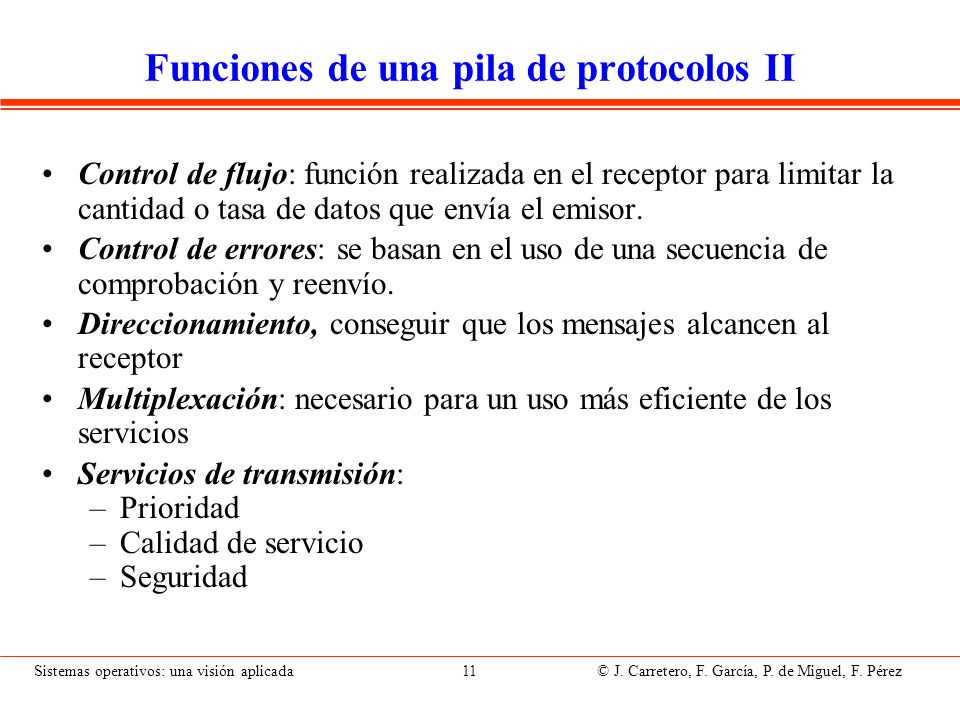

Funciones de una pila de protocolos II
Control de flujo: función realizada en el receptor para limitar la cantidad o tasa de datos que envía el emisor. Control de errores: se basan en el uso de una secuencia de comprobación y reenvío. Direccionamiento, conseguir que los mensajes alcancen al receptor Multiplexación: necesario para un uso más eficiente de los servicios Servicios de transmisión: Prioridad Calidad de servicio Seguridad Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

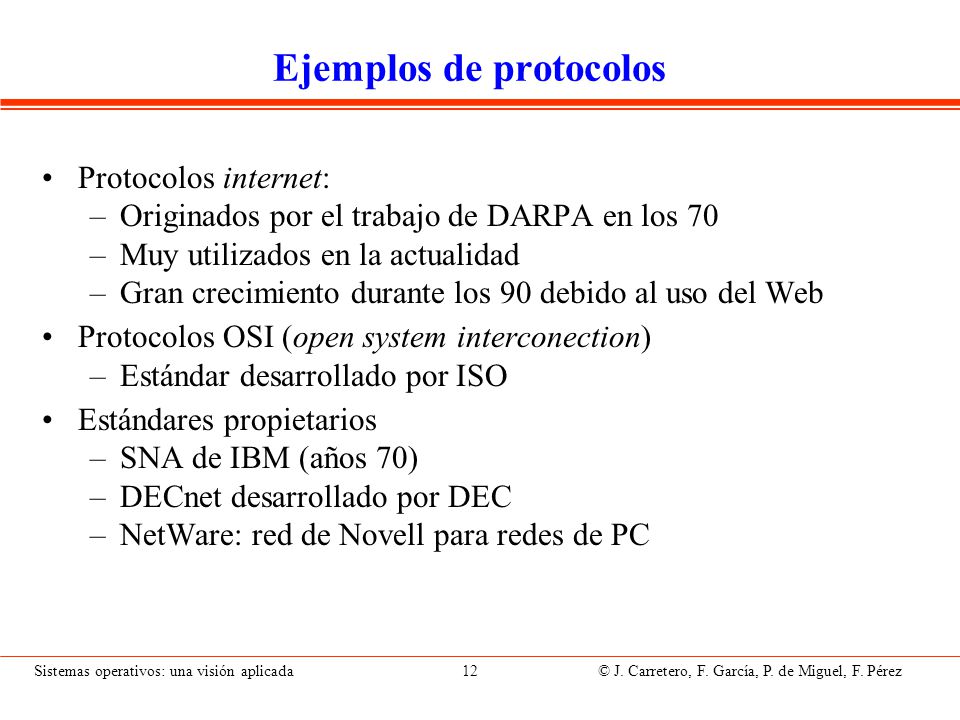

Ejemplos de protocolos
Protocolos internet: Originados por el trabajo de DARPA en los 70 Muy utilizados en la actualidad Gran crecimiento durante los 90 debido al uso del Web Protocolos OSI (open system interconection) Estándar desarrollado por ISO Estándares propietarios SNA de IBM (años 70) DECnet desarrollado por DEC NetWare: red de Novell para redes de PC Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

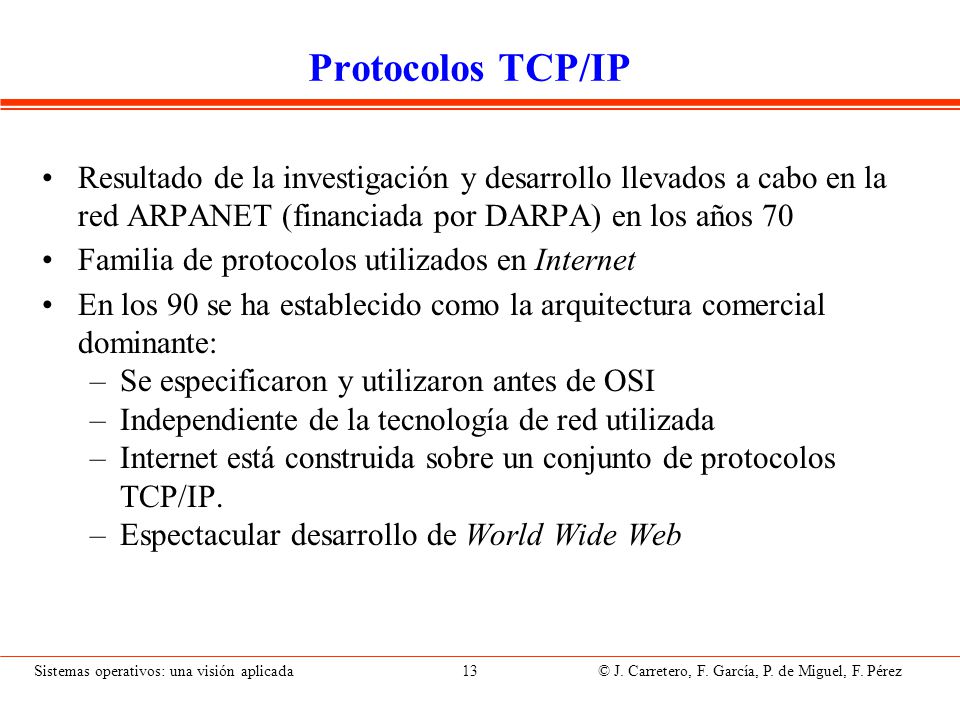

Protocolos TCP/IP Resultado de la investigación y desarrollo llevados a cabo en la red ARPANET (financiada por DARPA) en los años 70 Familia de protocolos utilizados en Internet En los 90 se ha establecido como la arquitectura comercial dominante: Se especificaron y utilizaron antes de OSI Independiente de la tecnología de red utilizada Internet está construida sobre un conjunto de protocolos TCP/IP. Espectacular desarrollo de World Wide Web Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Protocolos TCP/IP Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

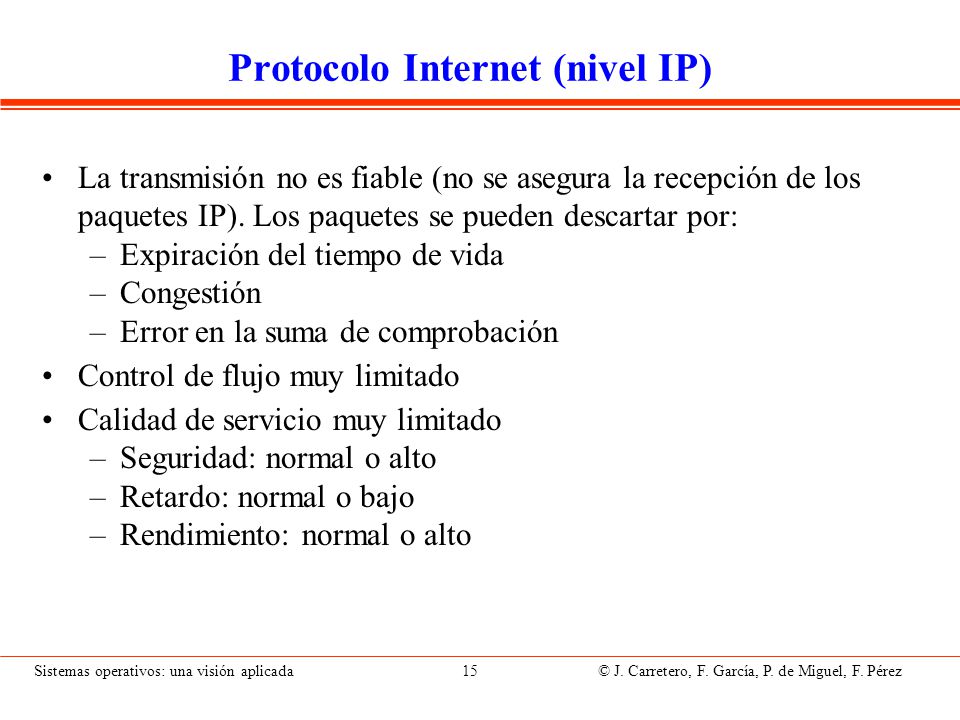

Protocolo Internet (nivel IP)
La transmisión no es fiable (no se asegura la recepción de los paquetes IP). Los paquetes se pueden descartar por: Expiración del tiempo de vida Congestión Error en la suma de comprobación Control de flujo muy limitado Calidad de servicio muy limitado Seguridad: normal o alto Retardo: normal o bajo Rendimiento: normal o alto Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

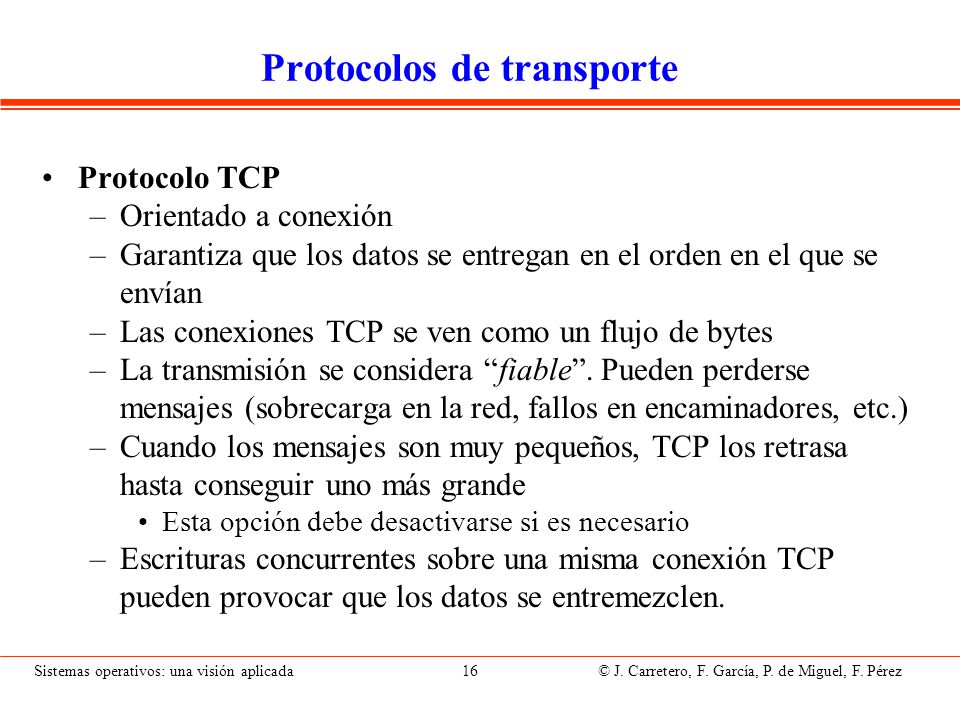

Protocolos de transporte
Protocolo TCP Orientado a conexión Garantiza que los datos se entregan en el orden en el que se envían Las conexiones TCP se ven como un flujo de bytes La transmisión se considera “fiable”. Pueden perderse mensajes (sobrecarga en la red, fallos en encaminadores, etc.) Cuando los mensajes son muy pequeños, TCP los retrasa hasta conseguir uno más grande Esta opción debe desactivarse si es necesario Escrituras concurrentes sobre una misma conexión TCP pueden provocar que los datos se entremezclen. Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

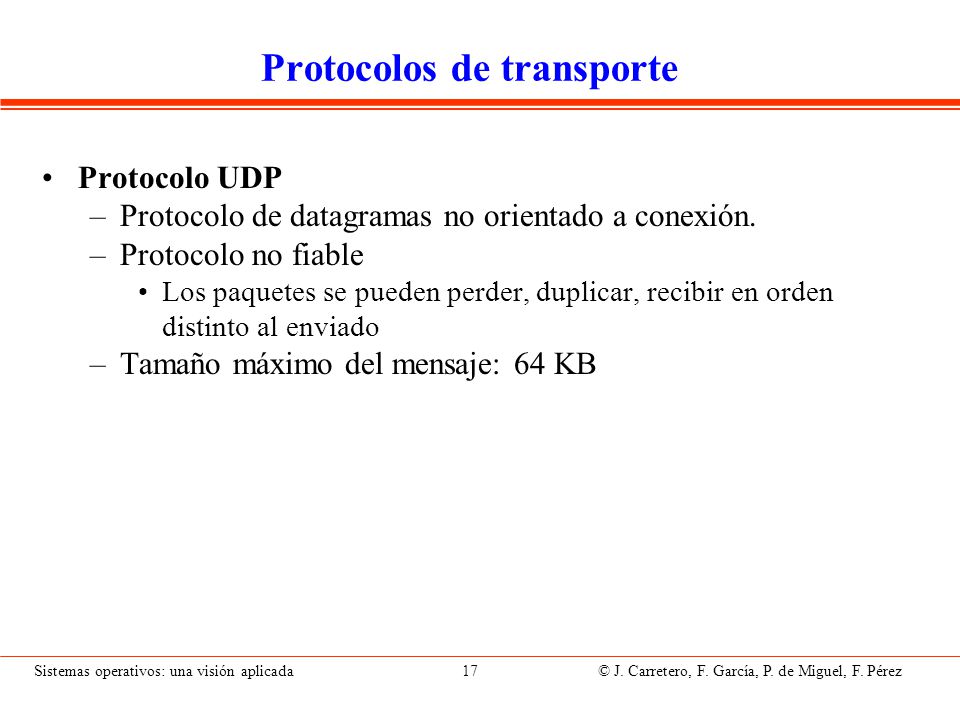

Protocolos de transporte
Protocolo UDP Protocolo de datagramas no orientado a conexión. Protocolo no fiable Los paquetes se pueden perder, duplicar, recibir en orden distinto al enviado Tamaño máximo del mensaje: 64 KB Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

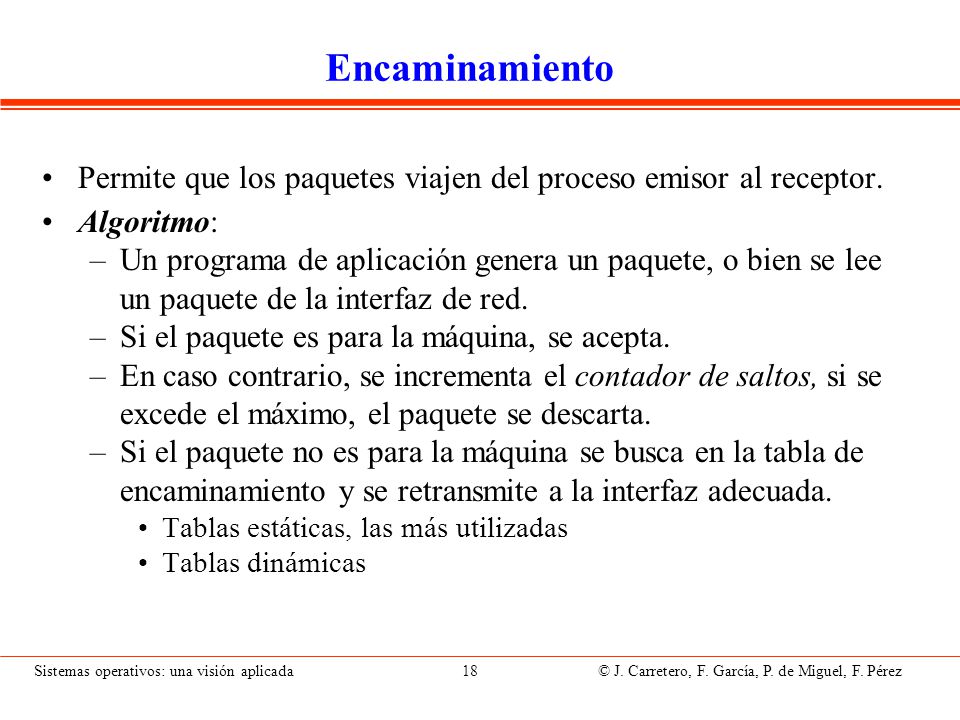

Encaminamiento Permite que los paquetes viajen del proceso emisor al receptor. Algoritmo: Un programa de aplicación genera un paquete, o bien se lee un paquete de la interfaz de red. Si el paquete es para la máquina, se acepta. En caso contrario, se incrementa el contador de saltos, si se excede el máximo, el paquete se descarta. Si el paquete no es para la máquina se busca en la tabla de encaminamiento y se retransmite a la interfaz adecuada. Tablas estáticas, las más utilizadas Tablas dinámicas Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

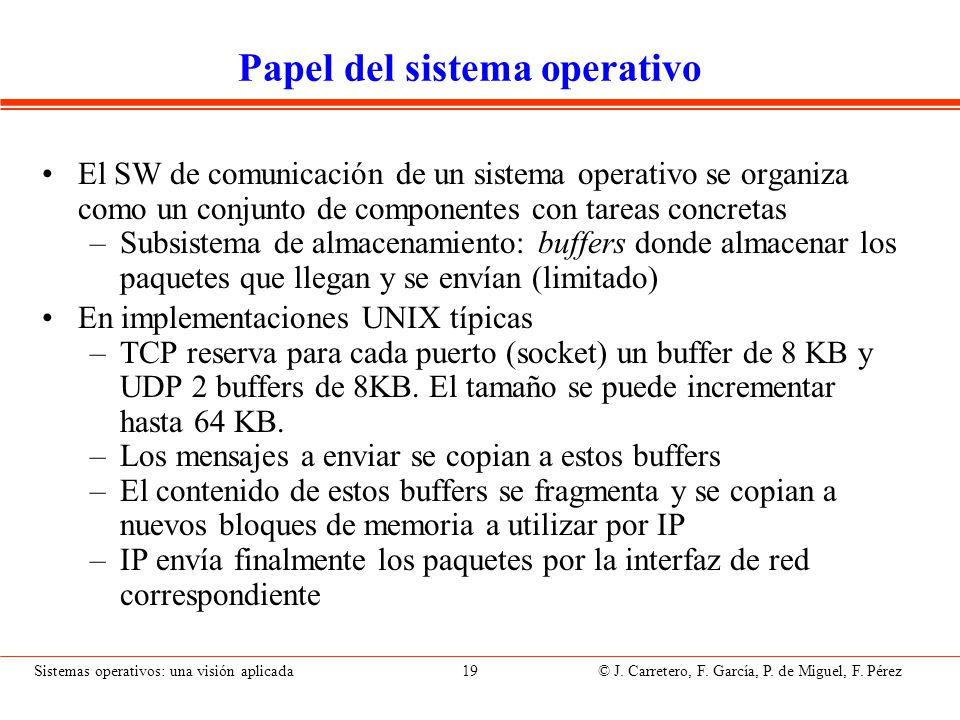

Papel del sistema operativo
El SW de comunicación de un sistema operativo se organiza como un conjunto de componentes con tareas concretas Subsistema de almacenamiento: buffers donde almacenar los paquetes que llegan y se envían (limitado) En implementaciones UNIX típicas TCP reserva para cada puerto (socket) un buffer de 8 KB y UDP 2 buffers de 8KB. El tamaño se puede incrementar hasta 64 KB. Los mensajes a enviar se copian a estos buffers El contenido de estos buffers se fragmenta y se copian a nuevos bloques de memoria a utilizar por IP IP envía finalmente los paquetes por la interfaz de red correspondiente Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

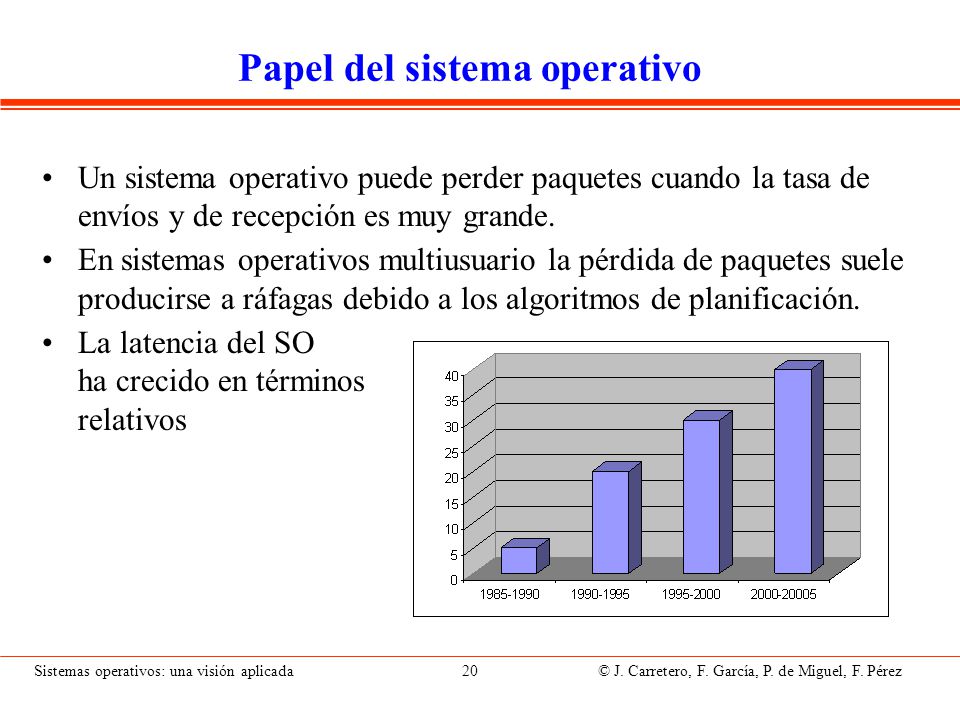

Papel del sistema operativo
Un sistema operativo puede perder paquetes cuando la tasa de envíos y de recepción es muy grande. En sistemas operativos multiusuario la pérdida de paquetes suele producirse a ráfagas debido a los algoritmos de planificación. La latencia del SO ha crecido en términos relativos Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

¿Dónde se pierde el tiempo?
Códigos de corrección (Checksum) Sobre datos TCP y UDP Sobre cabeceras IP Copias de datos Entre usuario y kernel Estructura de datos Gestión de los buffers, colas de defragmentación de paquetes IP, Sistema Operativo Sobrecarga impuesta por las operaciones del SO Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

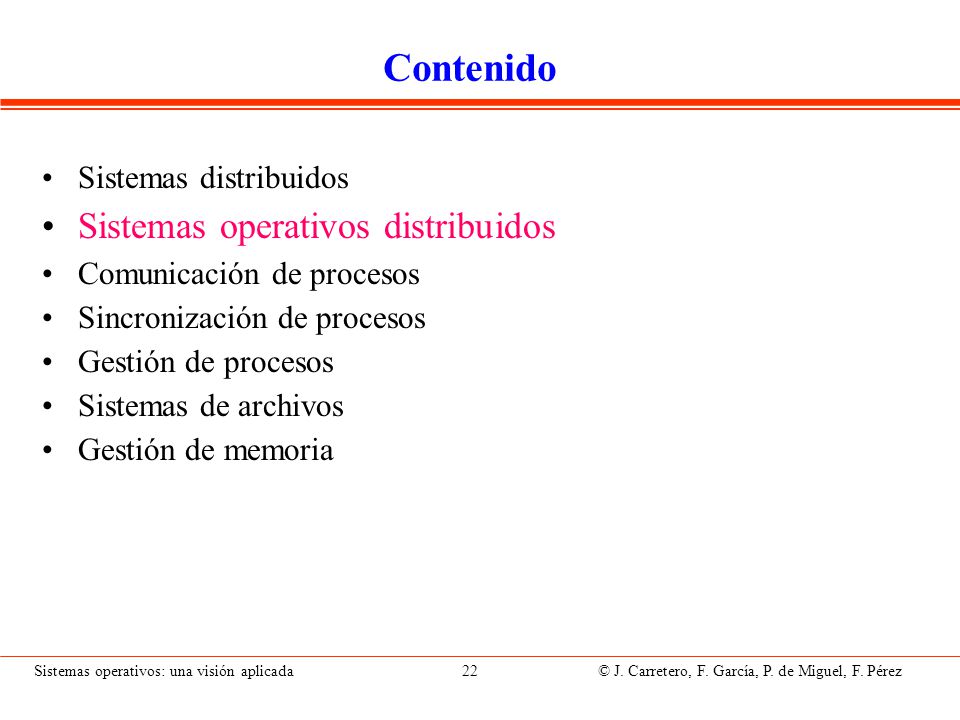

Contenido Sistemas operativos distribuidos Sistemas distribuidos
Comunicación de procesos Sincronización de procesos Gestión de procesos Sistemas de archivos Gestión de memoria Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Sistema operativo en red (SOR)
El usuario ve un conjunto de máquinas independientes No hay transparencia Se debe acceder de forma explícita a los recursos de otras máquinas Difíciles de utilizar para desarrollar aplicaciones distribuidas Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

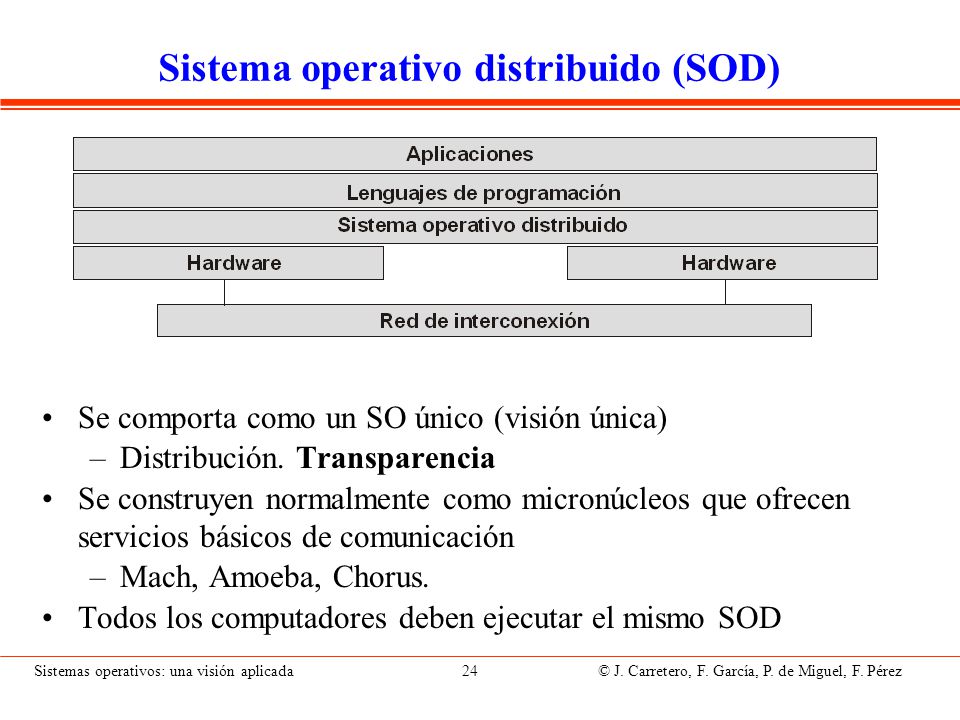

Sistema operativo distribuido (SOD)
Se comporta como un SO único (visión única) Distribución. Transparencia Se construyen normalmente como micronúcleos que ofrecen servicios básicos de comunicación Mach, Amoeba, Chorus. Todos los computadores deben ejecutar el mismo SOD Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Transparencia Acceso: acceso a recursos remotos y locales de igual forma Posición: acceso a los recursos sin necesidad de conocer su situación Concurrencia: acceso concurrente a recursos compartidos sin interferencias Replicación: Acceso a recursos replicados sin conocimiento de que lo son Fallos: mantenimiento del servicio en presencia de fallos. Migración: permite que los recursos y objetos se muevan sin afectar a la operación de los programas. Capacidad de crecimiento: facilidad para crecer sin afectar a la estructura del sistema Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Middleware y entornos distribuidos
Servicios y protocolos estándarizados: Sistemas abiertos Ofrecen servicios no incluidos en el SO (servicios de ficheros distribuidos, servicios de nombres, ...) Facilitan el desarrollo de aplicaciones distribuidas Independientes del HW y del SO subyacente. DCE, CORBA, DCOM, Legion, Globe, Globus Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

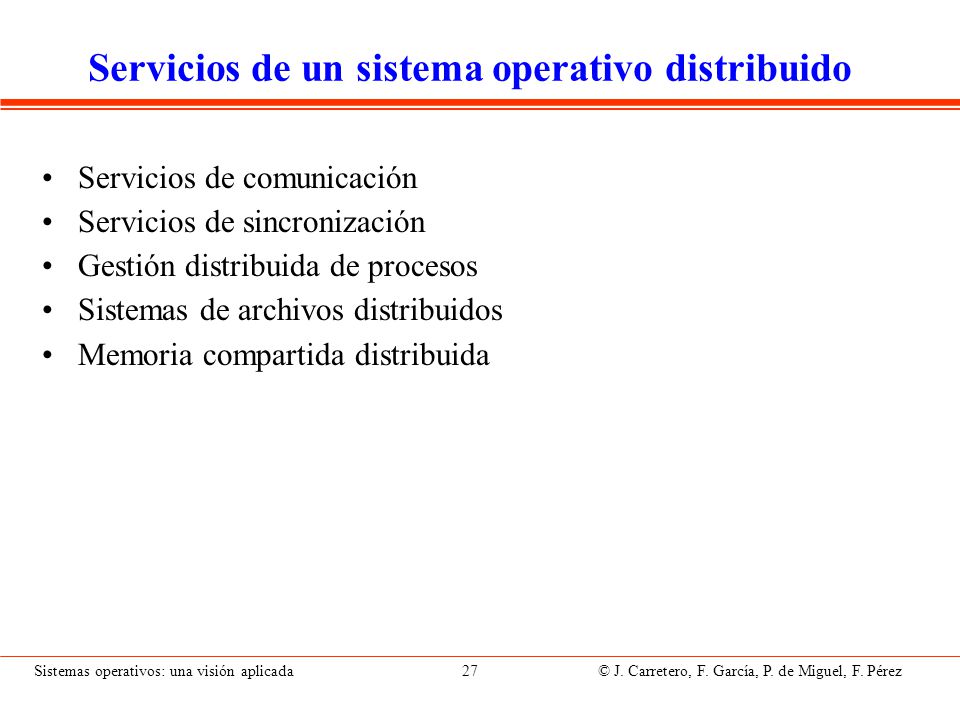

Servicios de un sistema operativo distribuido
Servicios de comunicación Servicios de sincronización Gestión distribuida de procesos Sistemas de archivos distribuidos Memoria compartida distribuida Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

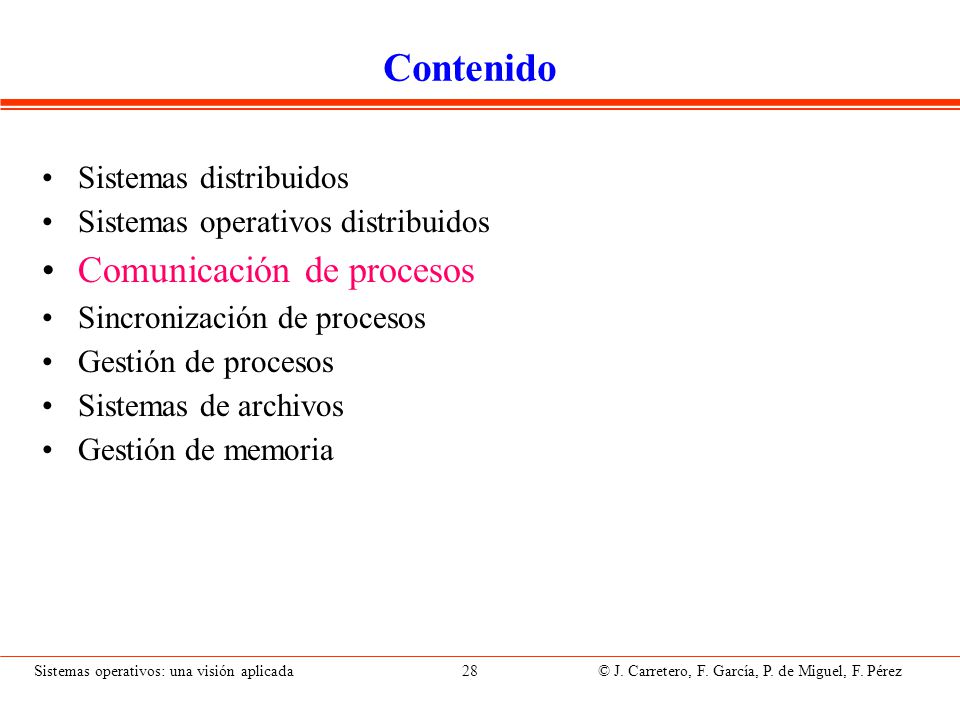

Contenido Comunicación de procesos Sistemas distribuidos
Sistemas operativos distribuidos Comunicación de procesos Sincronización de procesos Gestión de procesos Sistemas de archivos Gestión de memoria Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Comunicación en sistemas distribuidos
La comunicación de procesos es fundamental en cualquier sistema distribuido Existen diferentes posibilidades todas ellas basadas en el paso de mensajes Mecanismos de bajo nivel, el programador debe preocuparse de establecer los protocolos de comunicación, representación de datos, etc. Colas de mensajes Sockets Mecanismo de alto nivel, ofrecen abstracciones donde el programador no debe preocuparse de establecer protocolos Llamadas a procedimientos remotos Invocación de métodos remotos (entornos orientados a objetos) Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

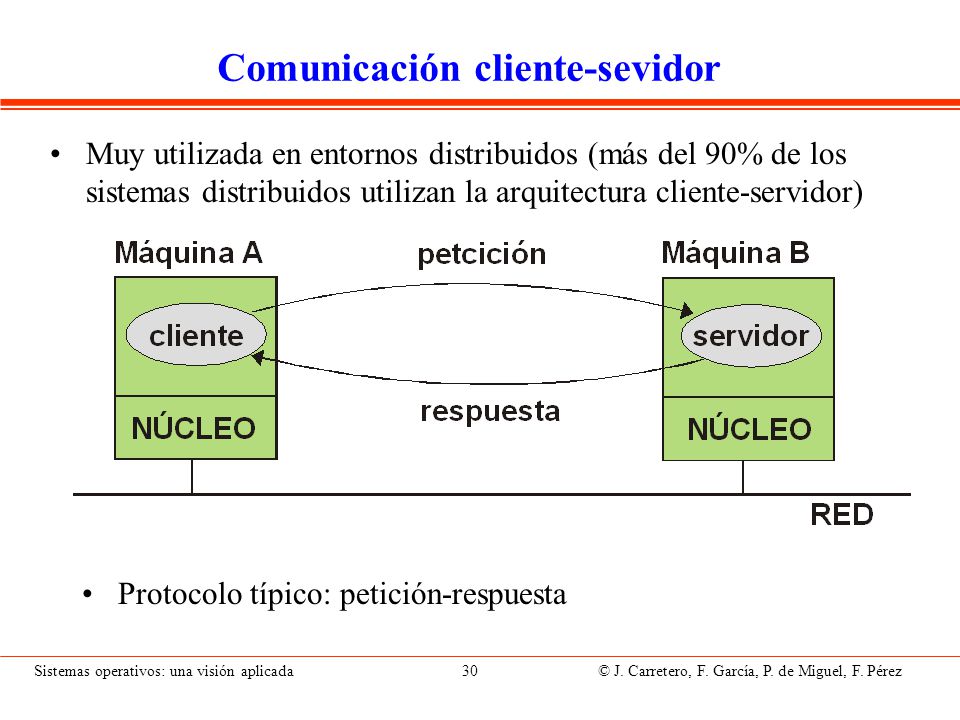

Comunicación cliente-sevidor
Muy utilizada en entornos distribuidos (más del 90% de los sistemas distribuidos utilizan la arquitectura cliente-servidor) Protocolo típico: petición-respuesta Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

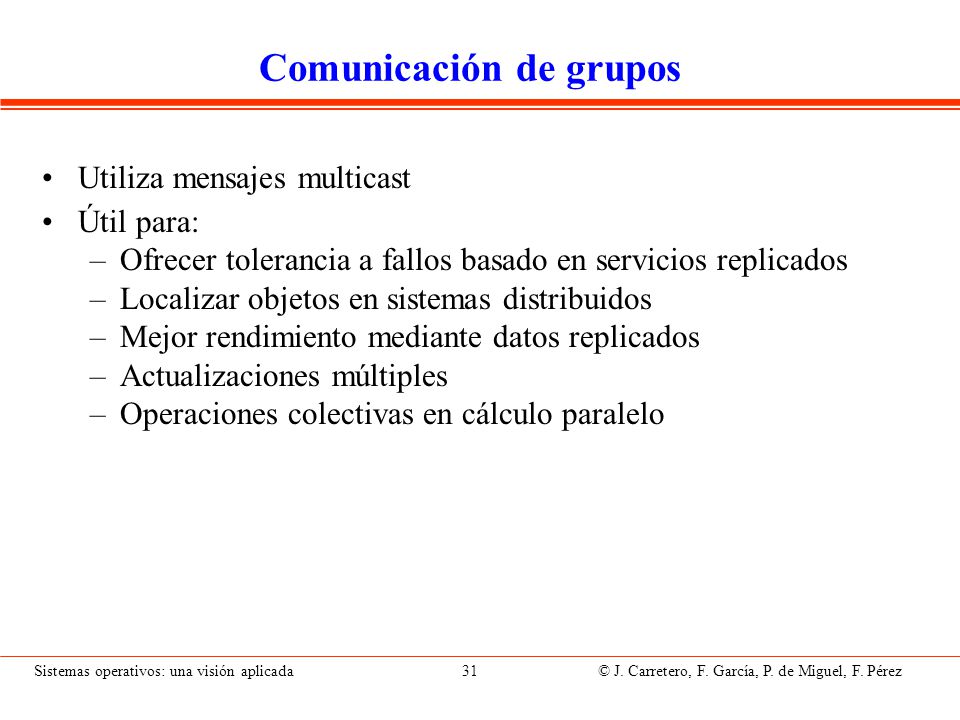

Comunicación de grupos
Utiliza mensajes multicast Útil para: Ofrecer tolerancia a fallos basado en servicios replicados Localizar objetos en sistemas distribuidos Mejor rendimiento mediante datos replicados Actualizaciones múltiples Operaciones colectivas en cálculo paralelo Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Sockets Aparecieron en 1981 en UNIX BSD 4.2
Intento de incluir TCP/IP en UNIX Diseño independiente del protocolo de comunicación Un socket es punto final de comunicación (dirección IP y puerto) Abstracción que: Ofrece interfaz de acceso a los servicios de red en el nivel de transporte Protocolo TCP Protocolo UDP Representa un extremo de una comunicación bidireccional con una dirección asociada Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

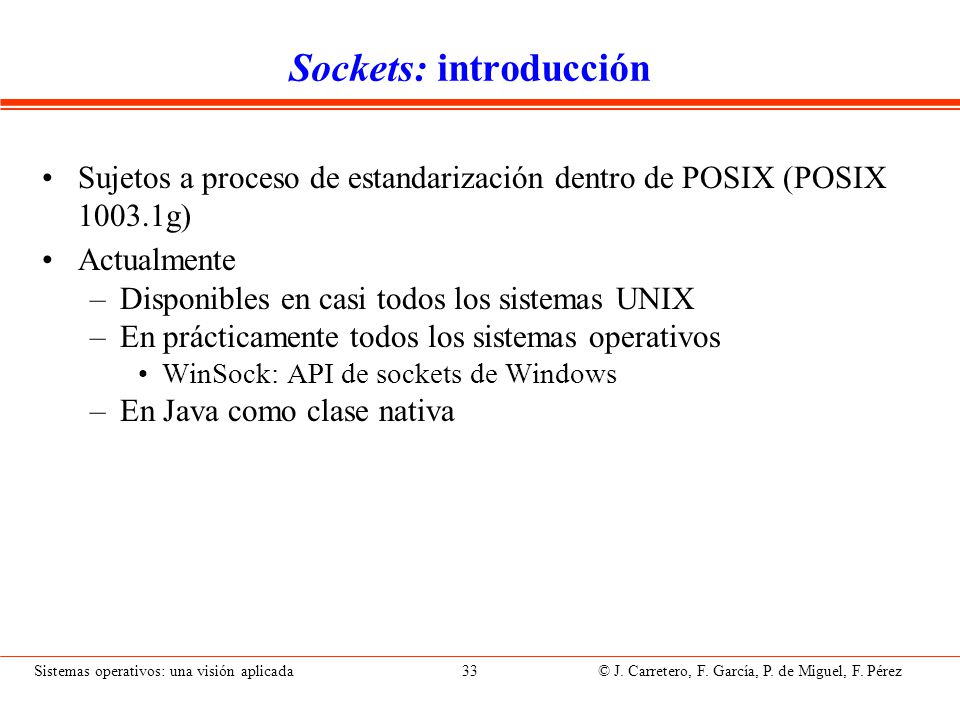

Sockets: introducción
Sujetos a proceso de estandarización dentro de POSIX (POSIX g) Actualmente Disponibles en casi todos los sistemas UNIX En prácticamente todos los sistemas operativos WinSock: API de sockets de Windows En Java como clase nativa Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

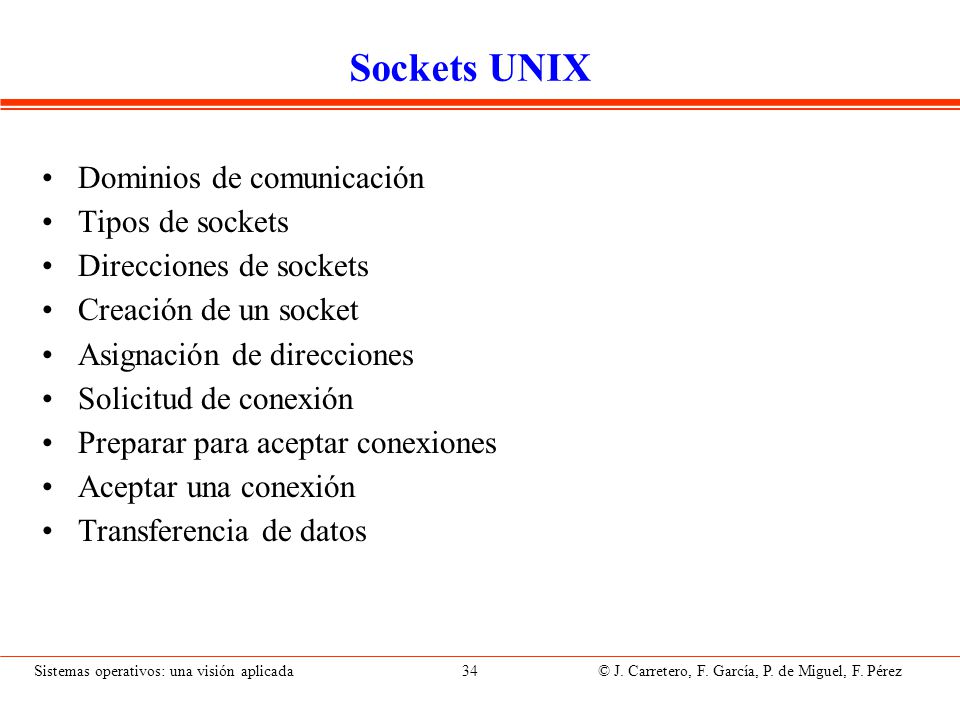

Sockets UNIX Dominios de comunicación Tipos de sockets
Direcciones de sockets Creación de un socket Asignación de direcciones Solicitud de conexión Preparar para aceptar conexiones Aceptar una conexión Transferencia de datos Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

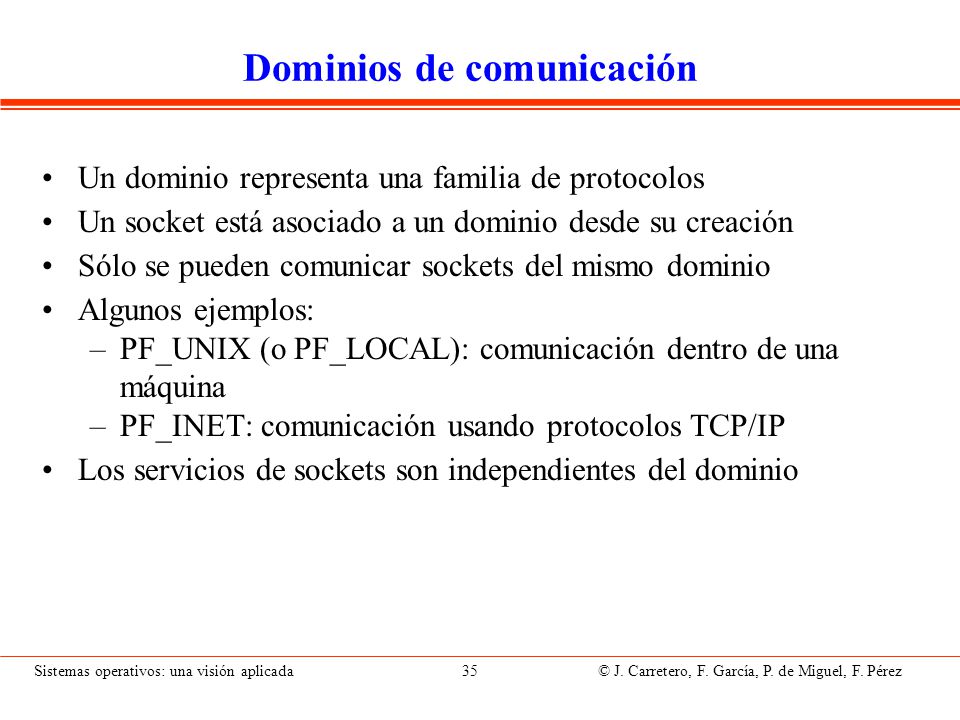

Dominios de comunicación
Un dominio representa una familia de protocolos Un socket está asociado a un dominio desde su creación Sólo se pueden comunicar sockets del mismo dominio Algunos ejemplos: PF_UNIX (o PF_LOCAL): comunicación dentro de una máquina PF_INET: comunicación usando protocolos TCP/IP Los servicios de sockets son independientes del dominio Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Tipos de sockets Stream (SOCK_STREAM) Orientado a conexión
Fiable, se asegura el orden de entrega de mensajes No mantiene separación entre mensajes Si PF_INET se corresponde con el protocolo TCP Datagrama (SOCK_DGRAM) Sin conexión No fiable, no se asegura el orden en la entrega Mantiene la separación entre mensajes Si PF_INET se corresponde con el protocolo UDP Raw (SOCK_RAW) Permite el acceso a los protocolos internos como IP Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

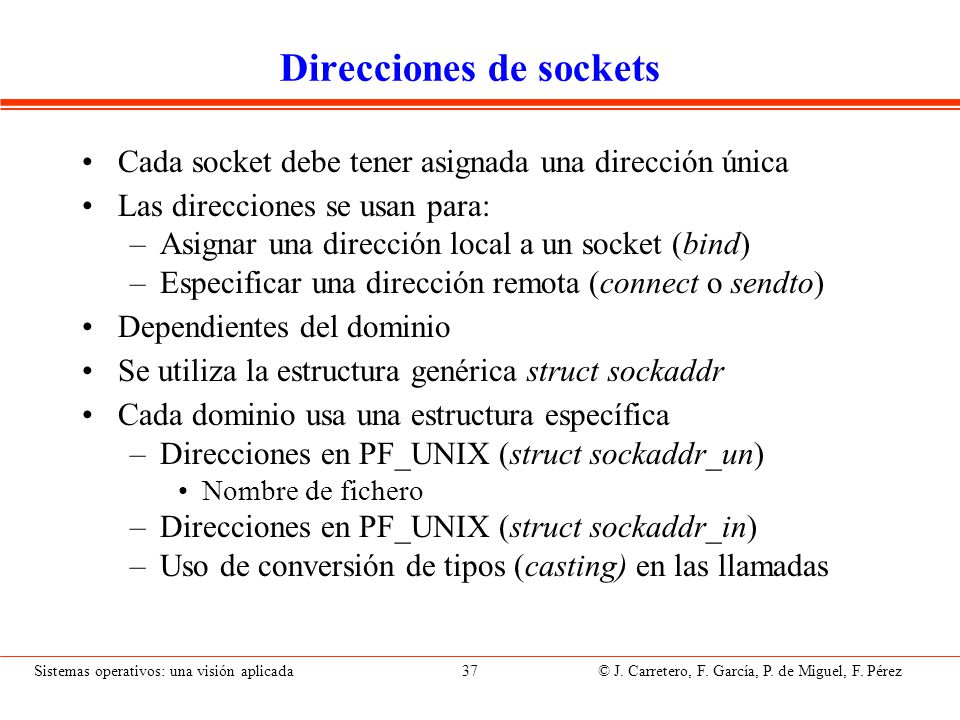

Direcciones de sockets
Cada socket debe tener asignada una dirección única Las direcciones se usan para: Asignar una dirección local a un socket (bind) Especificar una dirección remota (connect o sendto) Dependientes del dominio Se utiliza la estructura genérica struct sockaddr Cada dominio usa una estructura específica Direcciones en PF_UNIX (struct sockaddr_un) Nombre de fichero Direcciones en PF_UNIX (struct sockaddr_in) Uso de conversión de tipos (casting) en las llamadas Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

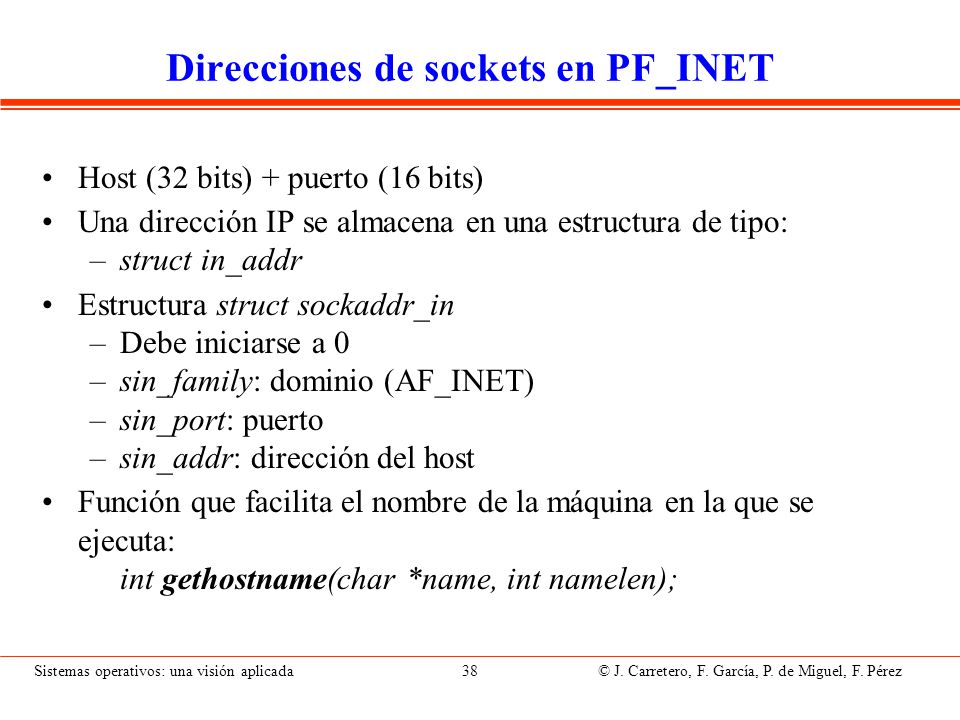

Direcciones de sockets en PF_INET
Host (32 bits) + puerto (16 bits) Una dirección IP se almacena en una estructura de tipo: struct in_addr Estructura struct sockaddr_in Debe iniciarse a 0 sin_family: dominio (AF_INET) sin_port: puerto sin_addr: dirección del host Función que facilita el nombre de la máquina en la que se ejecuta: int gethostname(char *name, int namelen); Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Obtención de la dirección de host
Usuarios manejan direcciones en forma de texto: decimal-punto: dominio-punto: laurel.datsi.fi.upm.es Algunas funciones para trabajar con direcciones: char *inet_ntoa(struct in_addr in); Devuelve una dirección en notación decimal-punto. struct hostent *gethostbyname(char *str); Convierte una dirección en notación dominio-punto a una estructura que describe máquina. Algunos campos de la estructura struct hostent: char *name nombre oficial de la máquina char **h_addr_list lista de direcciones Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

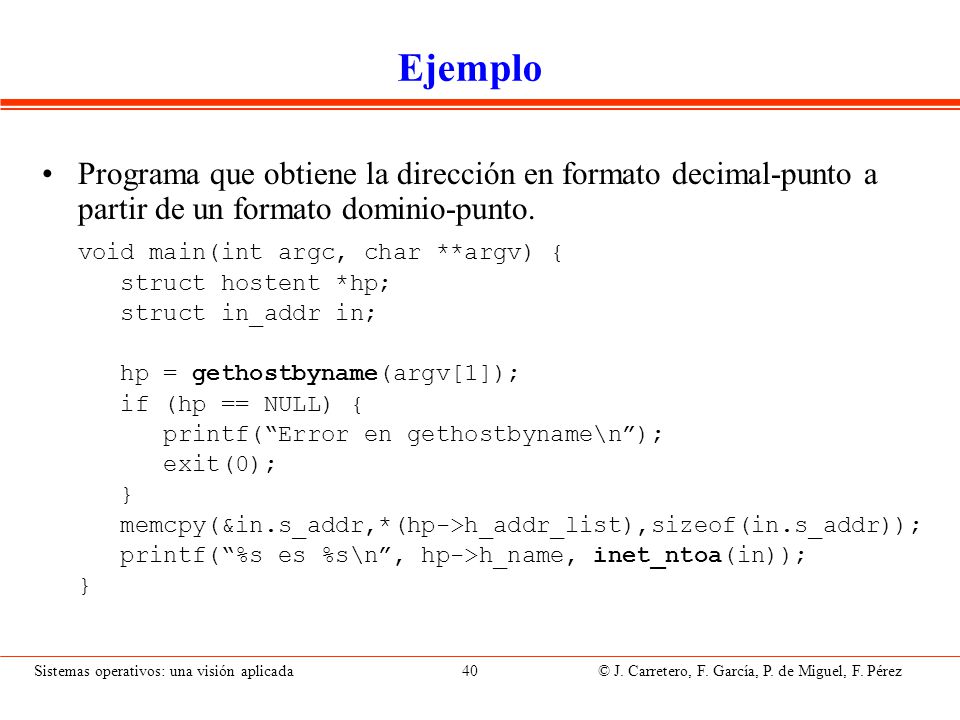

Ejemplo Programa que obtiene la dirección en formato decimal-punto a partir de un formato dominio-punto. void main(int argc, char **argv) { struct hostent *hp; struct in_addr in; hp = gethostbyname(argv[1]); if (hp == NULL) { printf(“Error en gethostbyname\n”); exit(0); } memcpy(&in.s_addr,*(hp->h_addr_list),sizeof(in.s_addr)); printf(“%s es %s\n”, hp->h_name, inet_ntoa(in)); Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

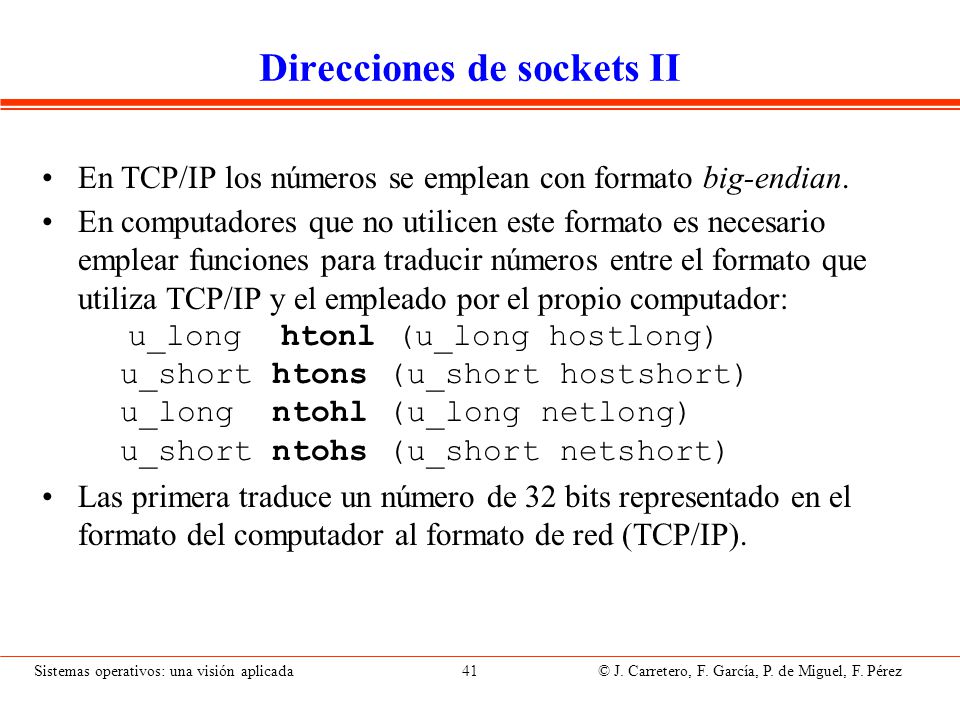

Direcciones de sockets II
En TCP/IP los números se emplean con formato big-endian. En computadores que no utilicen este formato es necesario emplear funciones para traducir números entre el formato que utiliza TCP/IP y el empleado por el propio computador: u_long htonl (u_long hostlong) u_short htons (u_short hostshort) u_long ntohl (u_long netlong) u_short ntohs (u_short netshort) Las primera traduce un número de 32 bits representado en el formato del computador al formato de red (TCP/IP). Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

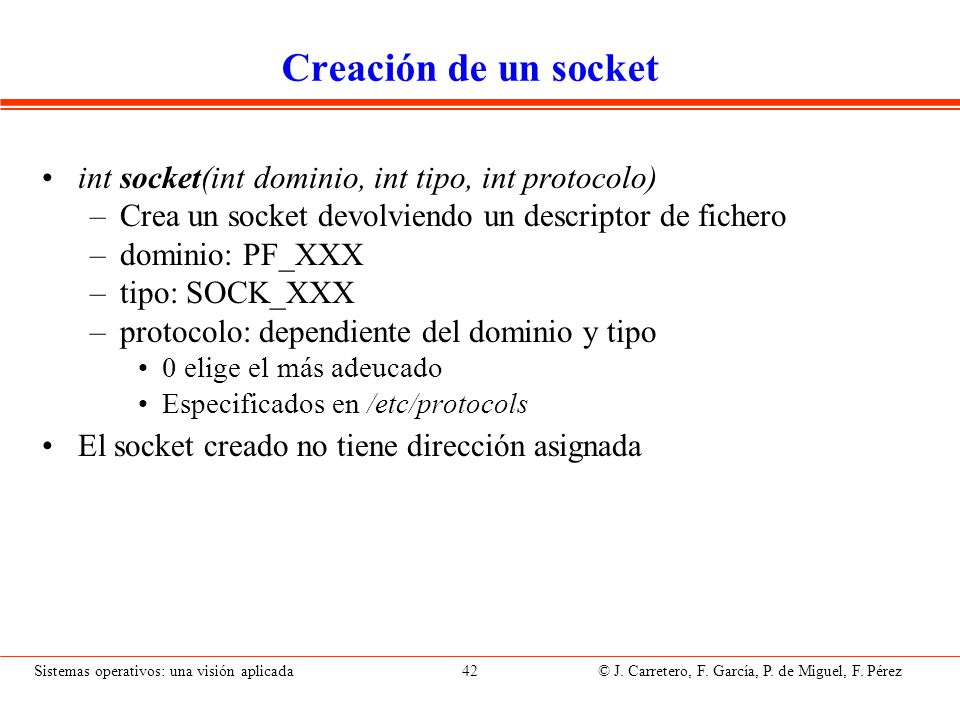

Creación de un socket int socket(int dominio, int tipo, int protocolo)
Crea un socket devolviendo un descriptor de fichero dominio: PF_XXX tipo: SOCK_XXX protocolo: dependiente del dominio y tipo 0 elige el más adeucado Especificados en /etc/protocols El socket creado no tiene dirección asignada Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

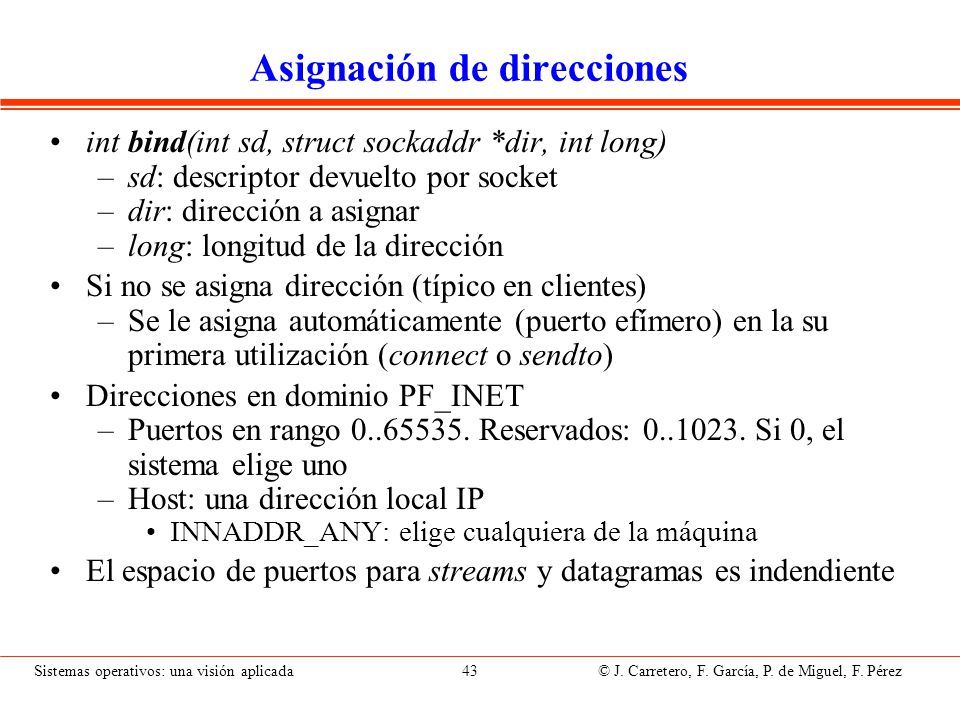

Asignación de direcciones
int bind(int sd, struct sockaddr *dir, int long) sd: descriptor devuelto por socket dir: dirección a asignar long: longitud de la dirección Si no se asigna dirección (típico en clientes) Se le asigna automáticamente (puerto efímero) en la su primera utilización (connect o sendto) Direcciones en dominio PF_INET Puertos en rango Reservados: Si 0, el sistema elige uno Host: una dirección local IP INNADDR_ANY: elige cualquiera de la máquina El espacio de puertos para streams y datagramas es indendiente Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

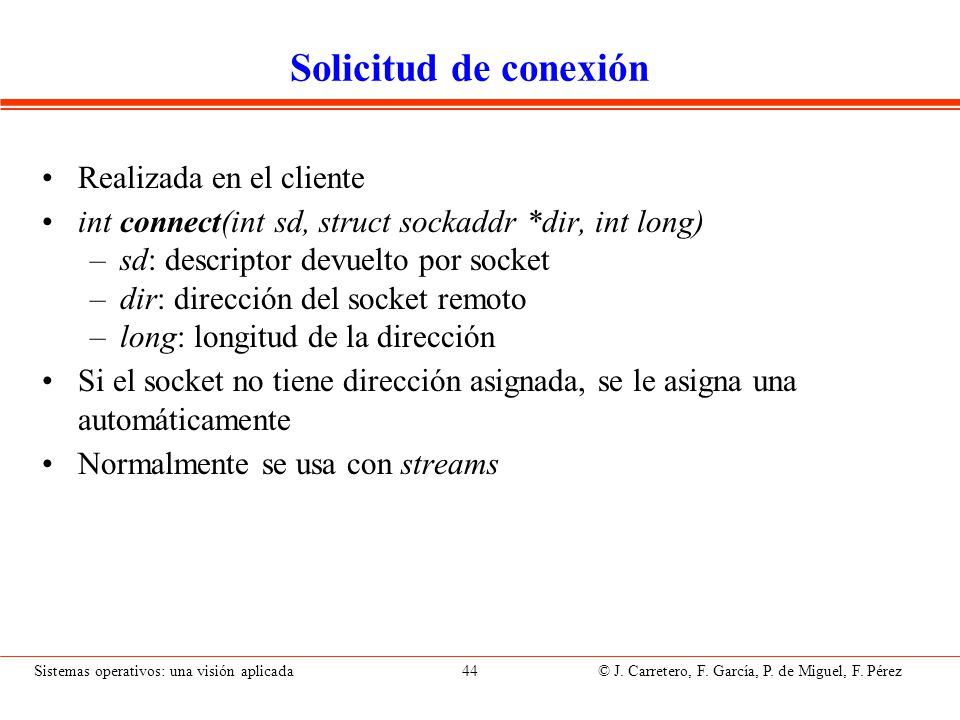

Solicitud de conexión Realizada en el cliente
int connect(int sd, struct sockaddr *dir, int long) sd: descriptor devuelto por socket dir: dirección del socket remoto long: longitud de la dirección Si el socket no tiene dirección asignada, se le asigna una automáticamente Normalmente se usa con streams Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

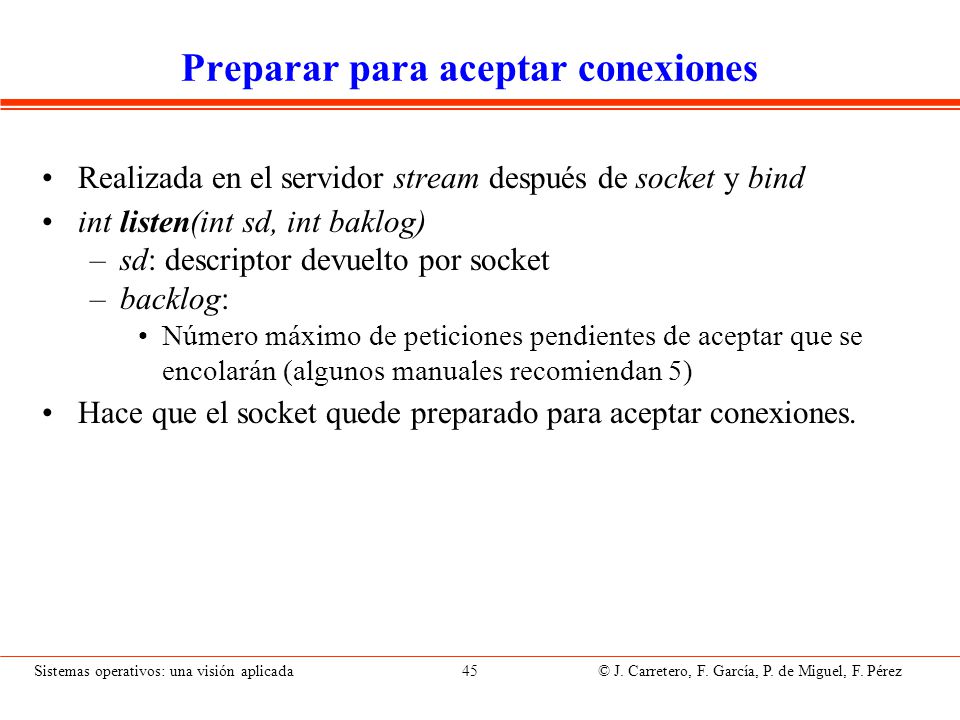

Preparar para aceptar conexiones
Realizada en el servidor stream después de socket y bind int listen(int sd, int baklog) sd: descriptor devuelto por socket backlog: Número máximo de peticiones pendientes de aceptar que se encolarán (algunos manuales recomiendan 5) Hace que el socket quede preparado para aceptar conexiones. Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

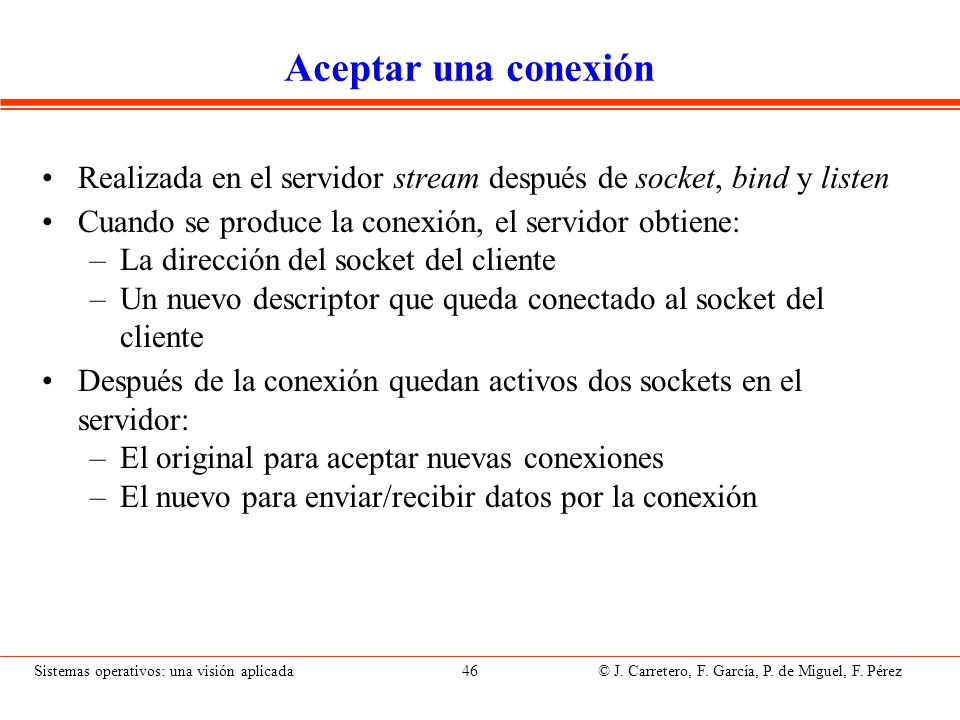

Aceptar una conexión Realizada en el servidor stream después de socket, bind y listen Cuando se produce la conexión, el servidor obtiene: La dirección del socket del cliente Un nuevo descriptor que queda conectado al socket del cliente Después de la conexión quedan activos dos sockets en el servidor: El original para aceptar nuevas conexiones El nuevo para enviar/recibir datos por la conexión Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

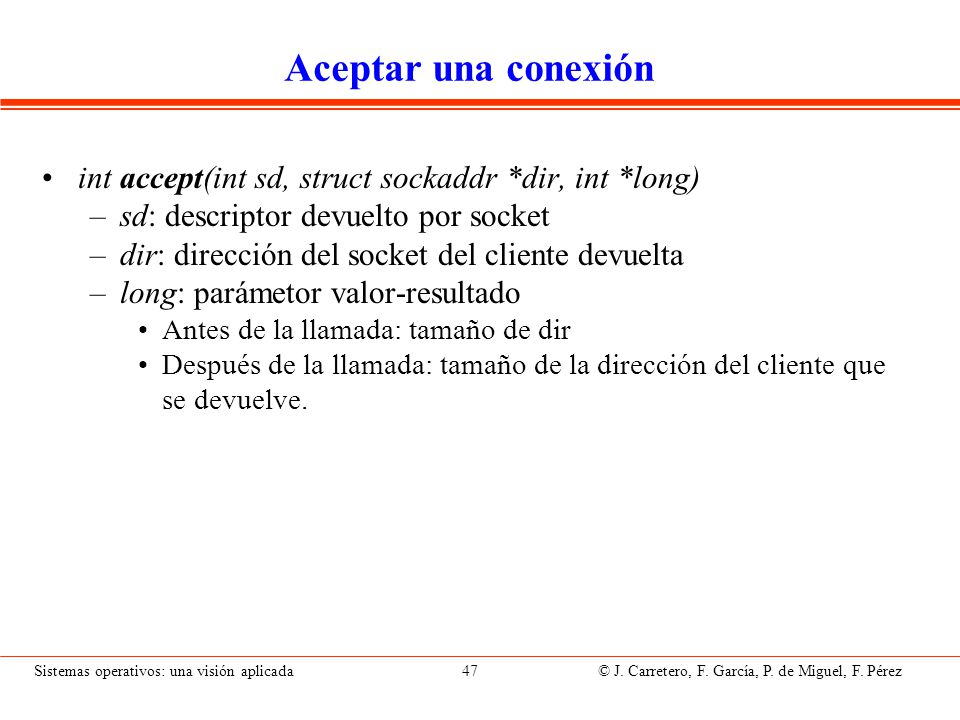

Aceptar una conexión int accept(int sd, struct sockaddr *dir, int *long) sd: descriptor devuelto por socket dir: dirección del socket del cliente devuelta long: parámetor valor-resultado Antes de la llamada: tamaño de dir Después de la llamada: tamaño de la dirección del cliente que se devuelve. Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

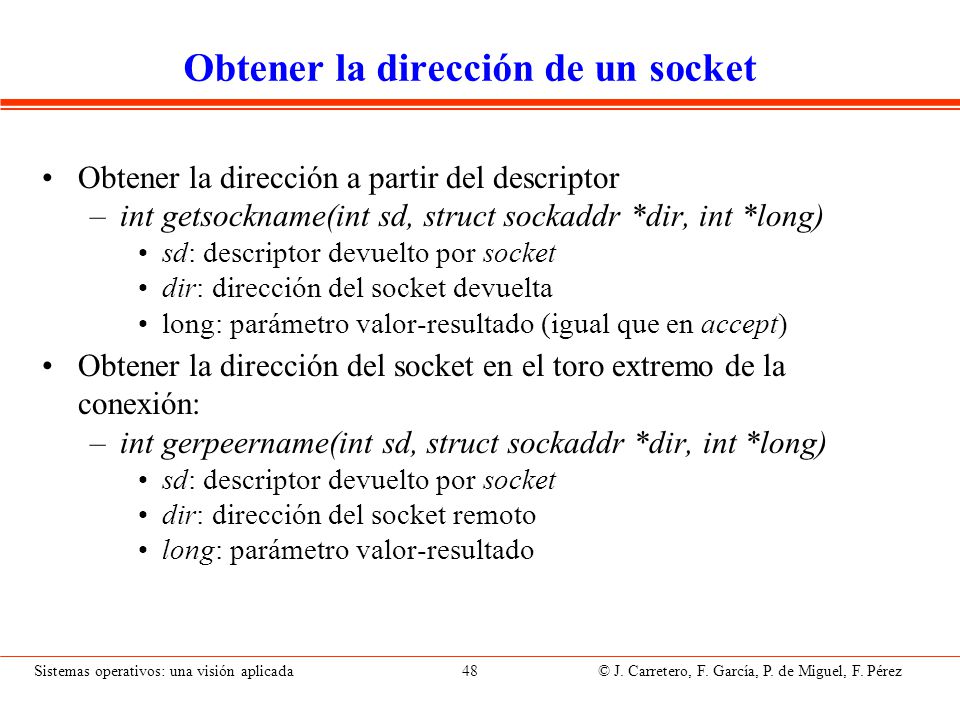

Obtener la dirección de un socket
Obtener la dirección a partir del descriptor int getsockname(int sd, struct sockaddr *dir, int *long) sd: descriptor devuelto por socket dir: dirección del socket devuelta long: parámetro valor-resultado (igual que en accept) Obtener la dirección del socket en el toro extremo de la conexión: int gerpeername(int sd, struct sockaddr *dir, int *long) dir: dirección del socket remoto long: parámetro valor-resultado Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

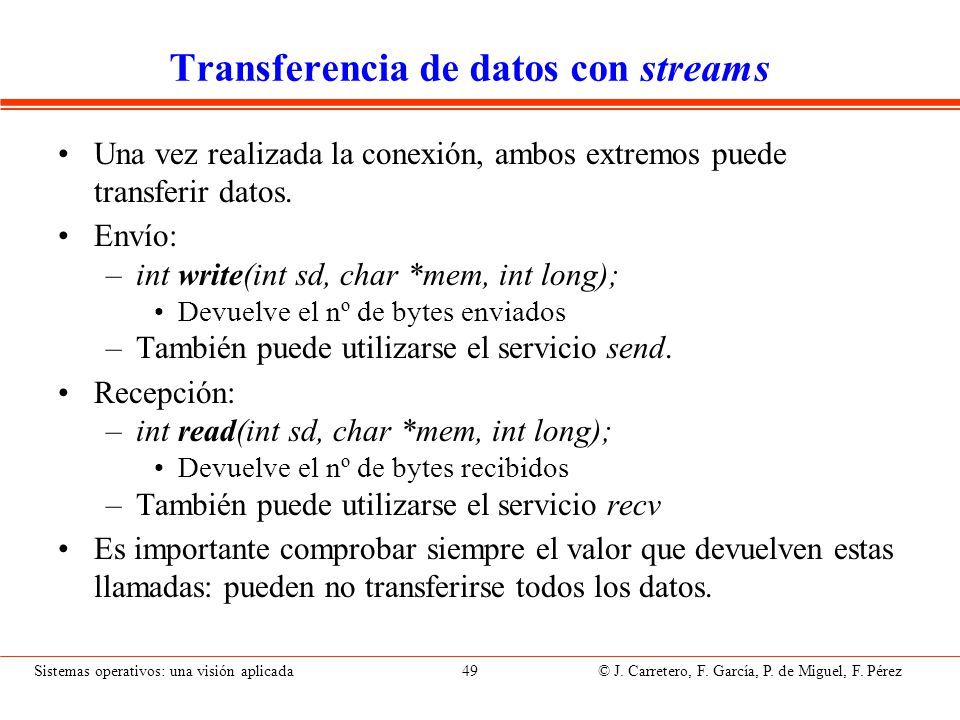

Transferencia de datos con streams
Una vez realizada la conexión, ambos extremos puede transferir datos. Envío: int write(int sd, char *mem, int long); Devuelve el nº de bytes enviados También puede utilizarse el servicio send. Recepción: int read(int sd, char *mem, int long); Devuelve el nº de bytes recibidos También puede utilizarse el servicio recv Es importante comprobar siempre el valor que devuelven estas llamadas: pueden no transferirse todos los datos. Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

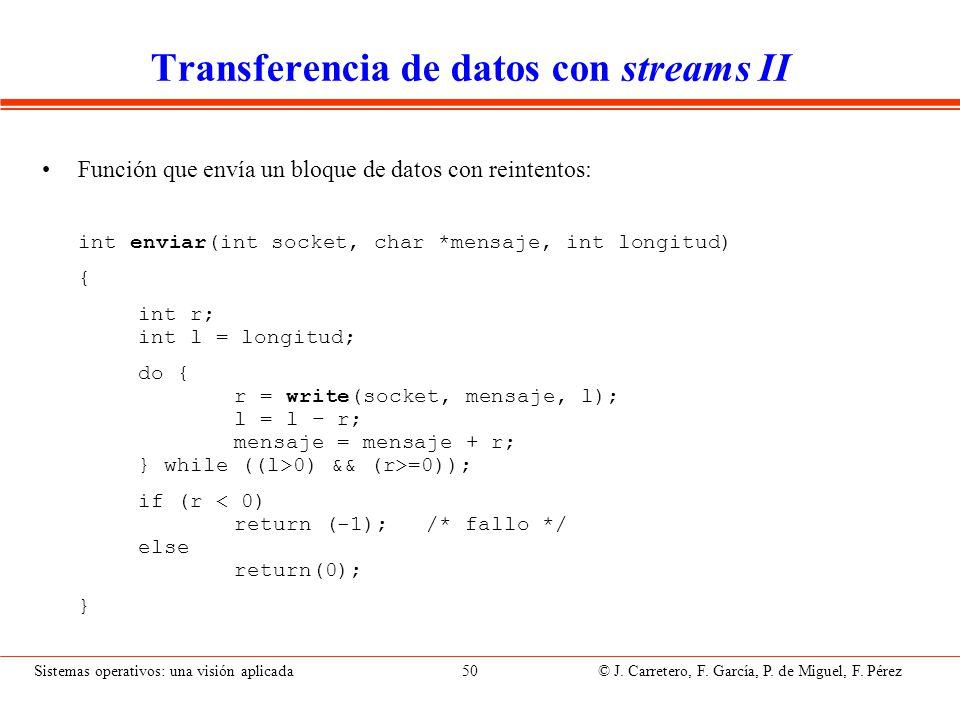

Transferencia de datos con streams II
Función que envía un bloque de datos con reintentos: int enviar(int socket, char *mensaje, int longitud) { int r; int l = longitud; do { r = write(socket, mensaje, l); l = l – r; mensaje = mensaje + r; } while ((l>0) && (r>=0)); if (r < 0) return (-1); /* fallo */ else return(0); } Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

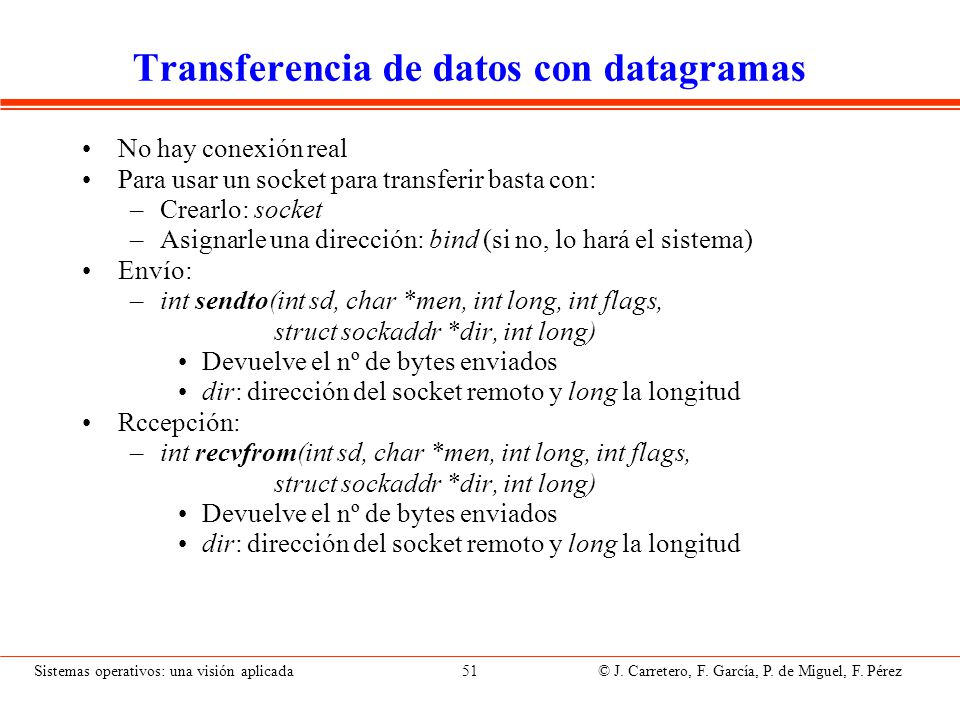

Transferencia de datos con datagramas
No hay conexión real Para usar un socket para transferir basta con: Crearlo: socket Asignarle una dirección: bind (si no, lo hará el sistema) Envío: int sendto(int sd, char *men, int long, int flags, struct sockaddr *dir, int long) Devuelve el nº de bytes enviados dir: dirección del socket remoto y long la longitud Rccepción: int recvfrom(int sd, char *men, int long, int flags, struct sockaddr *dir, int long) Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

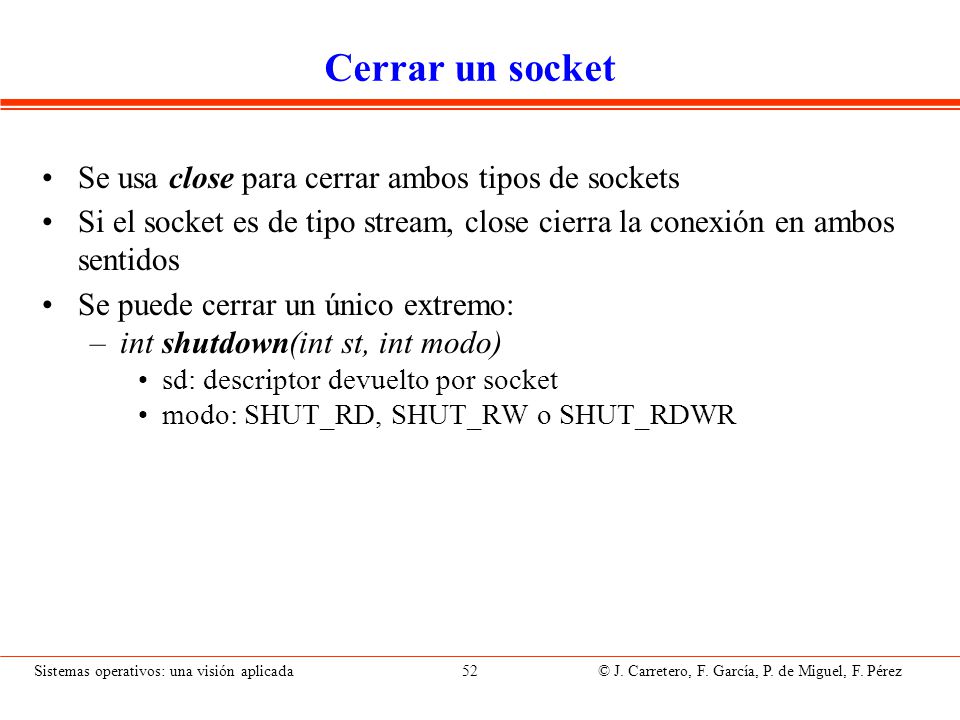

Cerrar un socket Se usa close para cerrar ambos tipos de sockets
Si el socket es de tipo stream, close cierra la conexión en ambos sentidos Se puede cerrar un único extremo: int shutdown(int st, int modo) sd: descriptor devuelto por socket modo: SHUT_RD, SHUT_RW o SHUT_RDWR Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

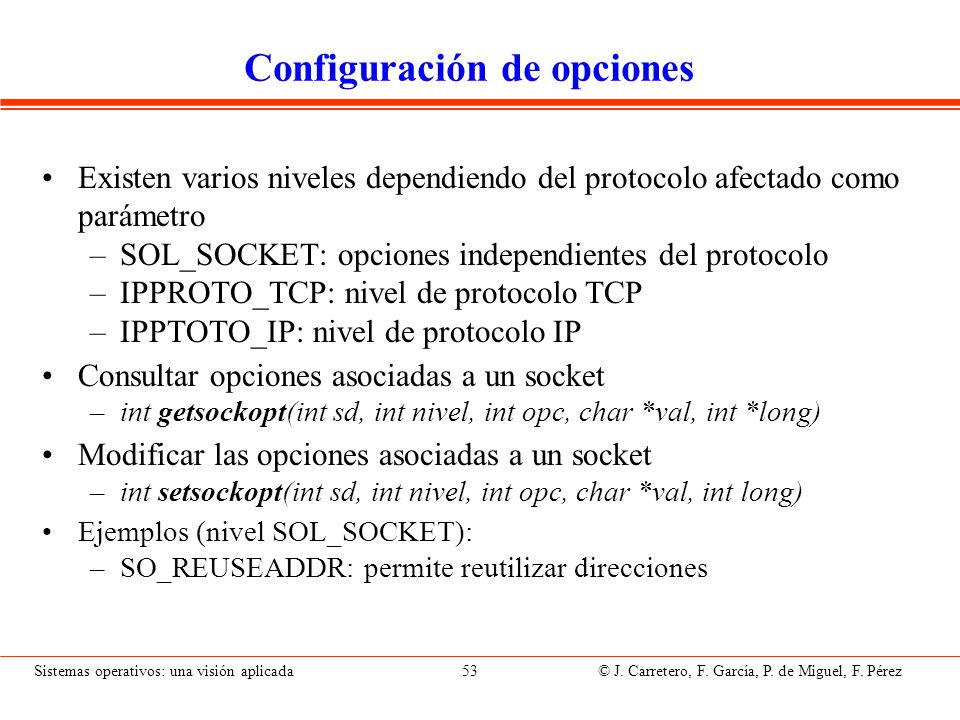

Configuración de opciones
Existen varios niveles dependiendo del protocolo afectado como parámetro SOL_SOCKET: opciones independientes del protocolo IPPROTO_TCP: nivel de protocolo TCP IPPTOTO_IP: nivel de protocolo IP Consultar opciones asociadas a un socket int getsockopt(int sd, int nivel, int opc, char *val, int *long) Modificar las opciones asociadas a un socket int setsockopt(int sd, int nivel, int opc, char *val, int long) Ejemplos (nivel SOL_SOCKET): SO_REUSEADDR: permite reutilizar direcciones Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

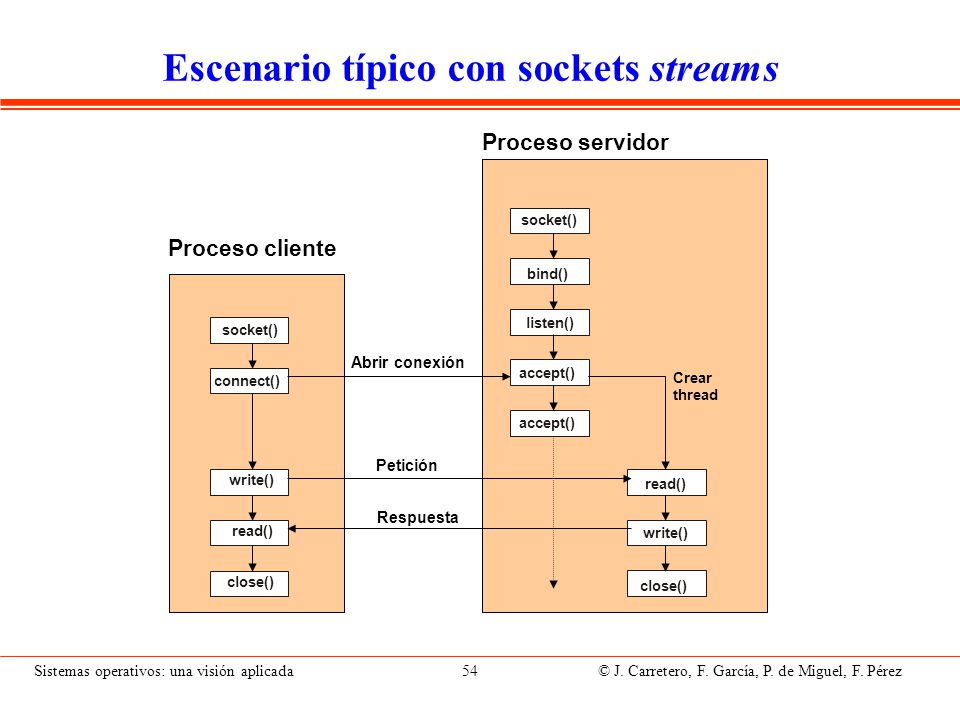

Escenario típico con sockets streams
Proceso servidor socket() Proceso cliente bind() listen() socket() accept() connect() Abrir conexión Crear thread read() accept() Petición write() read() Respuesta write() close() close() Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

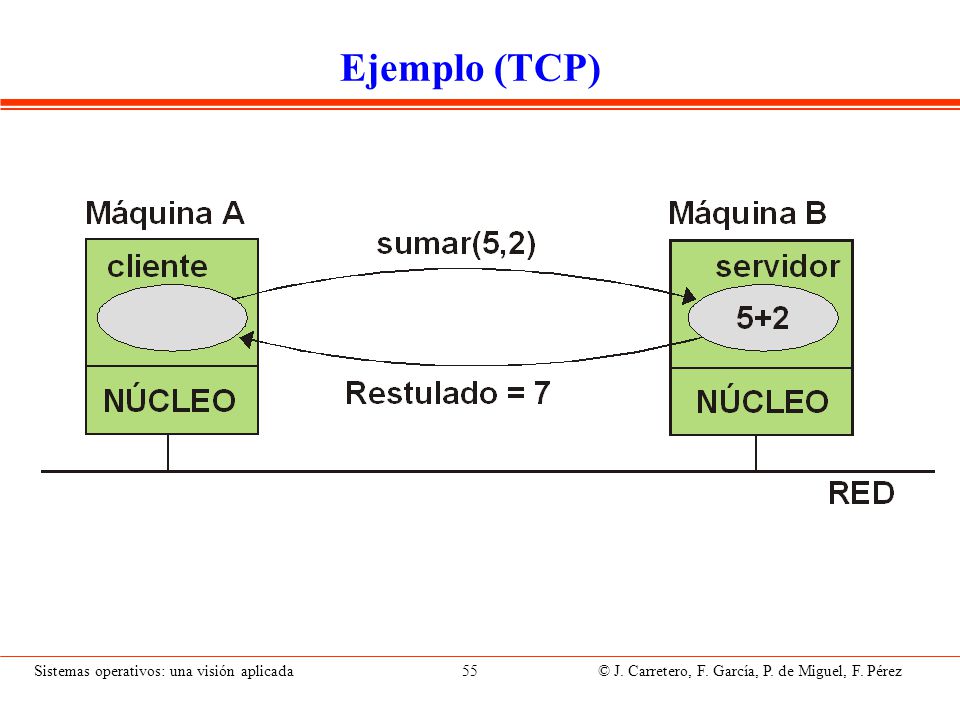

Ejemplo (TCP) Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

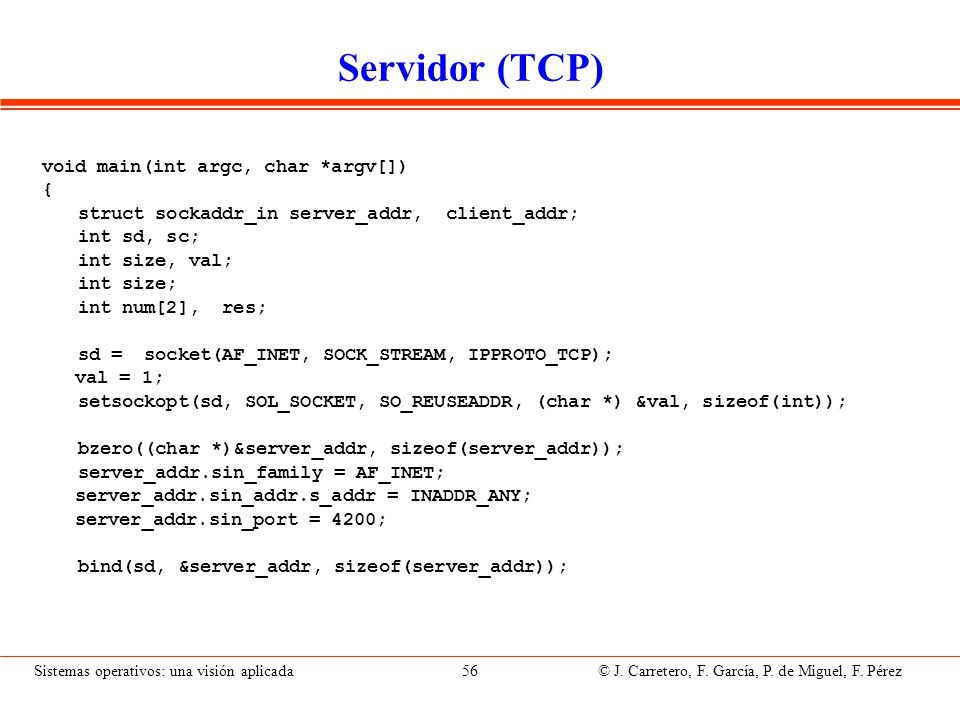

Servidor (TCP) void main(int argc, char *argv[]) {
struct sockaddr_in server_addr, client_addr; int sd, sc; int size, val; int size; int num[2], res; sd = socket(AF_INET, SOCK_STREAM, IPPROTO_TCP); val = 1; setsockopt(sd, SOL_SOCKET, SO_REUSEADDR, (char *) &val, sizeof(int)); bzero((char *)&server_addr, sizeof(server_addr)); server_addr.sin_family = AF_INET; server_addr.sin_addr.s_addr = INADDR_ANY; server_addr.sin_port = 4200; bind(sd, &server_addr, sizeof(server_addr)); Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

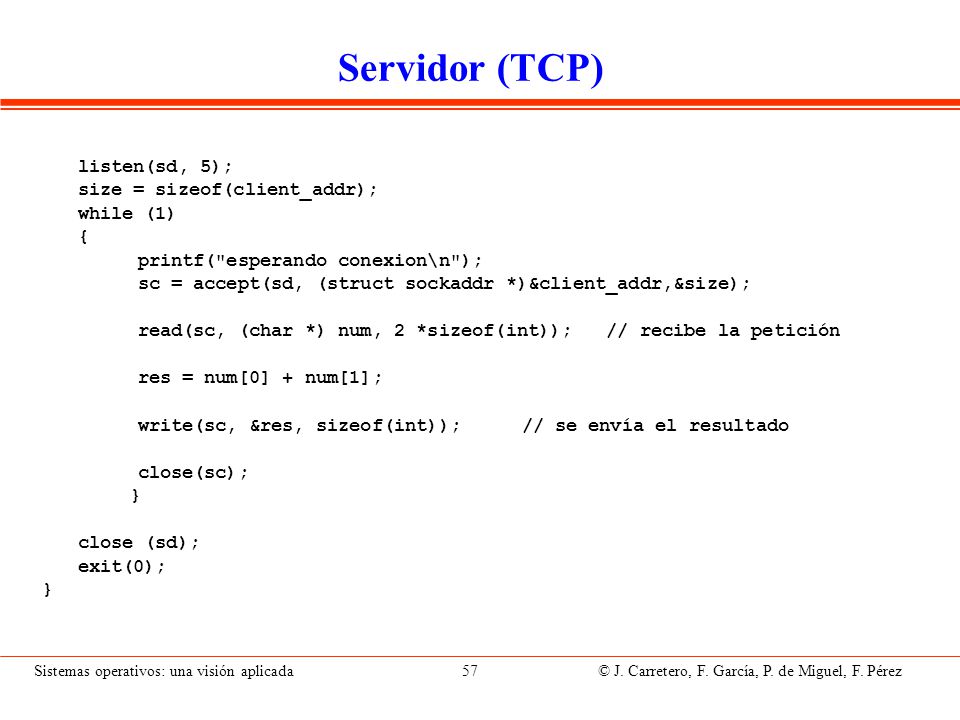

Servidor (TCP) listen(sd, 5); size = sizeof(client_addr); while (1) {
printf("esperando conexion\n"); sc = accept(sd, (struct sockaddr *)&client_addr,&size); read(sc, (char *) num, 2 *sizeof(int)); // recibe la petición res = num[0] + num[1]; write(sc, &res, sizeof(int)); // se envía el resultado close(sc); } close (sd); exit(0); Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

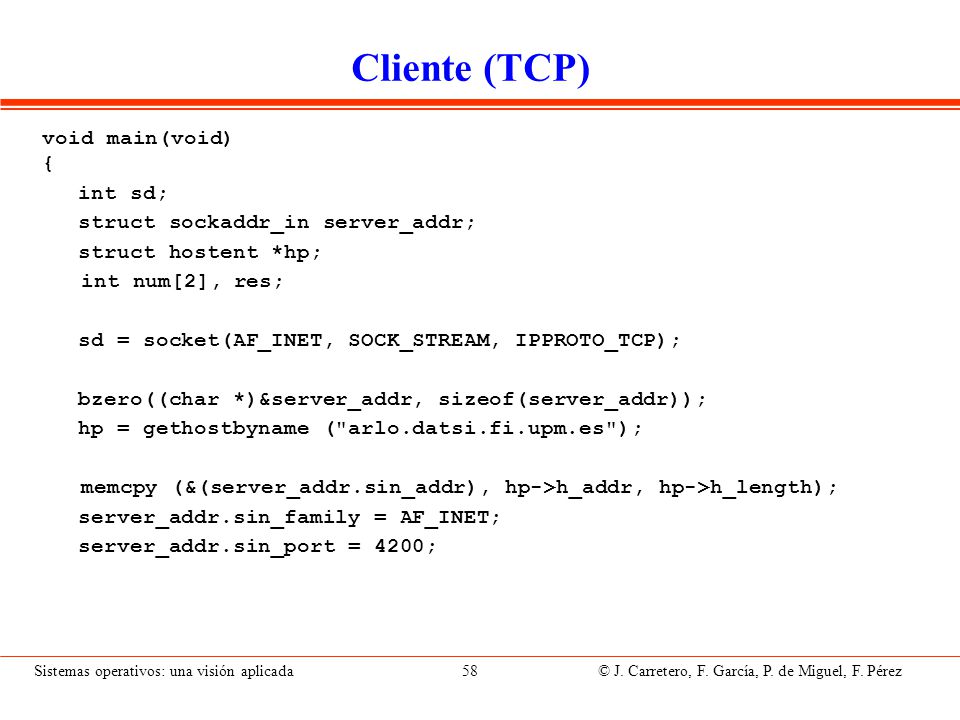

Cliente (TCP) void main(void) { int sd;
struct sockaddr_in server_addr; struct hostent *hp; int num[2], res; sd = socket(AF_INET, SOCK_STREAM, IPPROTO_TCP); bzero((char *)&server_addr, sizeof(server_addr)); hp = gethostbyname ("arlo.datsi.fi.upm.es"); memcpy (&(server_addr.sin_addr), hp->h_addr, hp->h_length); server_addr.sin_family = AF_INET; server_addr.sin_port = 4200; Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

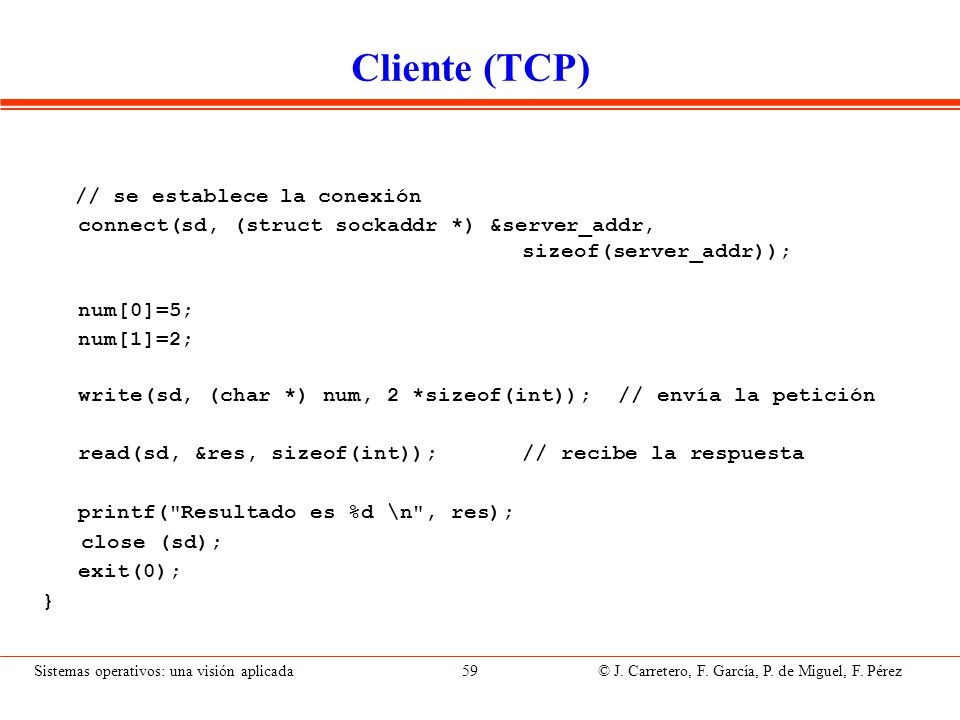

Cliente (TCP) // se establece la conexión connect(sd, (struct sockaddr *) &server_addr, sizeof(server_addr)); num[0]=5; num[1]=2; write(sd, (char *) num, 2 *sizeof(int)); // envía la petición read(sd, &res, sizeof(int)); // recibe la respuesta printf("Resultado es %d \n", res); close (sd); exit(0); } Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

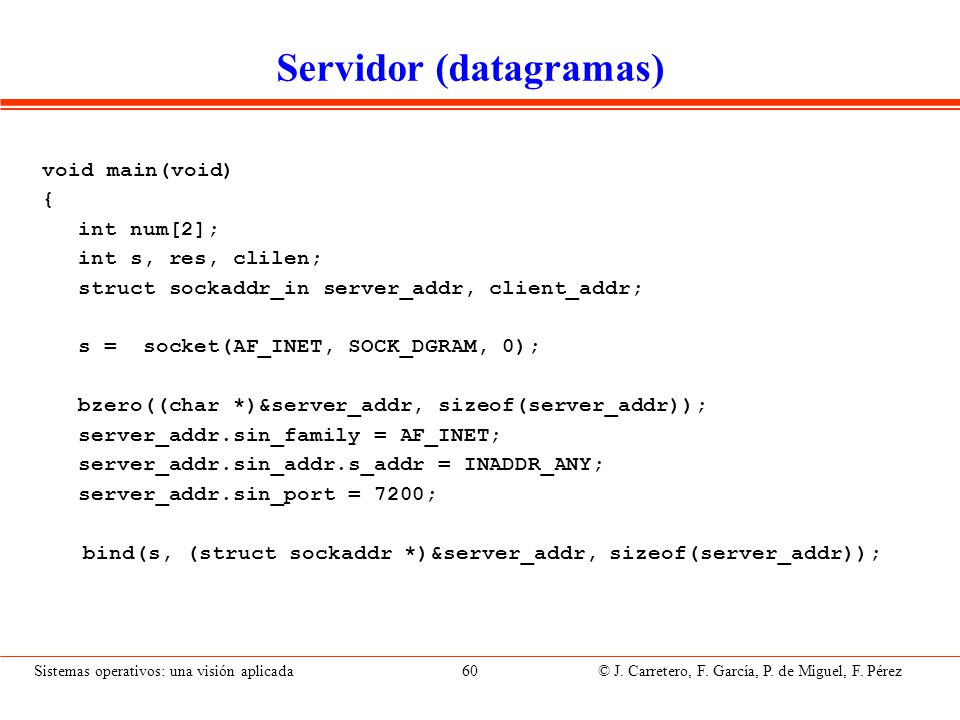

Servidor (datagramas)
void main(void) { int num[2]; int s, res, clilen; struct sockaddr_in server_addr, client_addr; s = socket(AF_INET, SOCK_DGRAM, 0); bzero((char *)&server_addr, sizeof(server_addr)); server_addr.sin_family = AF_INET; server_addr.sin_addr.s_addr = INADDR_ANY; server_addr.sin_port = 7200; bind(s, (struct sockaddr *)&server_addr, sizeof(server_addr)); Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Servidor (datagramas)
clilen = sizeof(client_addr); while (1) { recvfrom(s, (char *) num, 2* sizeof(int), 0, (struct sockaddr *)&client_addr, &clilen); res = num[0] + num[1]; sendto(s, (char *)&res, sizeof(int), 0, (struct sockaddr *)&client_addr, clilen); } Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

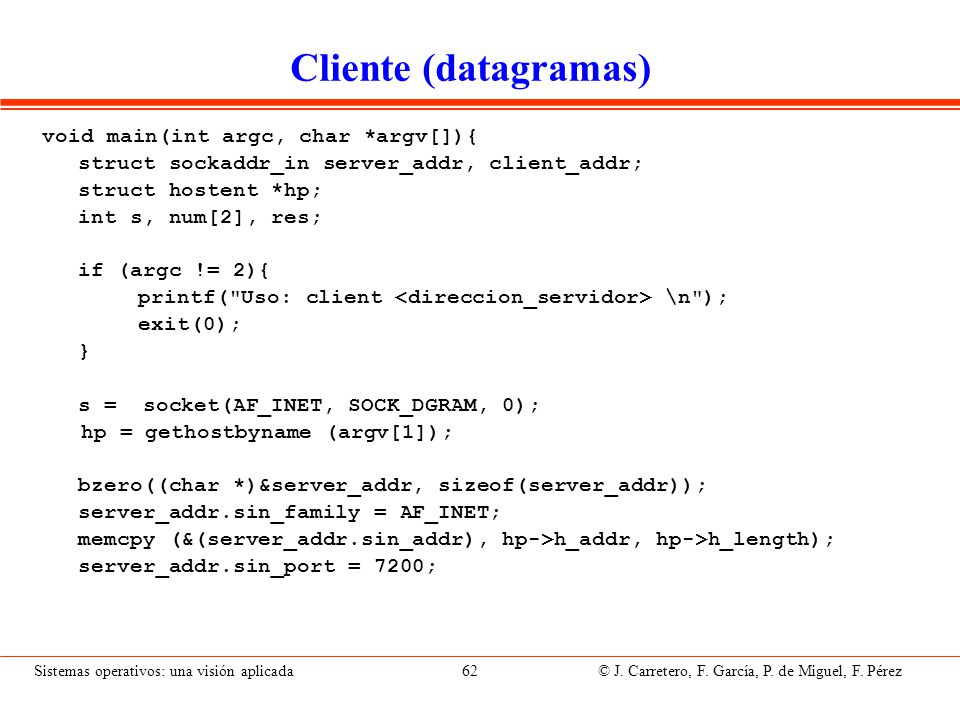

Cliente (datagramas) void main(int argc, char *argv[]){
struct sockaddr_in server_addr, client_addr; struct hostent *hp; int s, num[2], res; if (argc != 2){ printf("Uso: client <direccion_servidor> \n"); exit(0); } s = socket(AF_INET, SOCK_DGRAM, 0); hp = gethostbyname (argv[1]); bzero((char *)&server_addr, sizeof(server_addr)); server_addr.sin_family = AF_INET; memcpy (&(server_addr.sin_addr), hp->h_addr, hp->h_length); server_addr.sin_port = 7200; Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Cliente (datagramas) bzero((char *)&client_addr, sizeof(client_addr));
client_addr.sin_family = AF_INET; client_addr.sin_addr.s_addr = INADDR_ANY; client_addr.sin_port = htons(0); bind (s, (struct sockaddr *)&client_addr, sizeof(client_addr)); num[0] = 2; num[1] = 5; sendto(s, (char *)num, 2 * sizeof(int), 0, (struct sockaddr *) &server_addr, sizeof(server_addr)); recvfrom(s, (char *)&res, sizeof(int), 0, NULL, NULL); printf("2 + 5 = %d\n", res); close(s); } Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

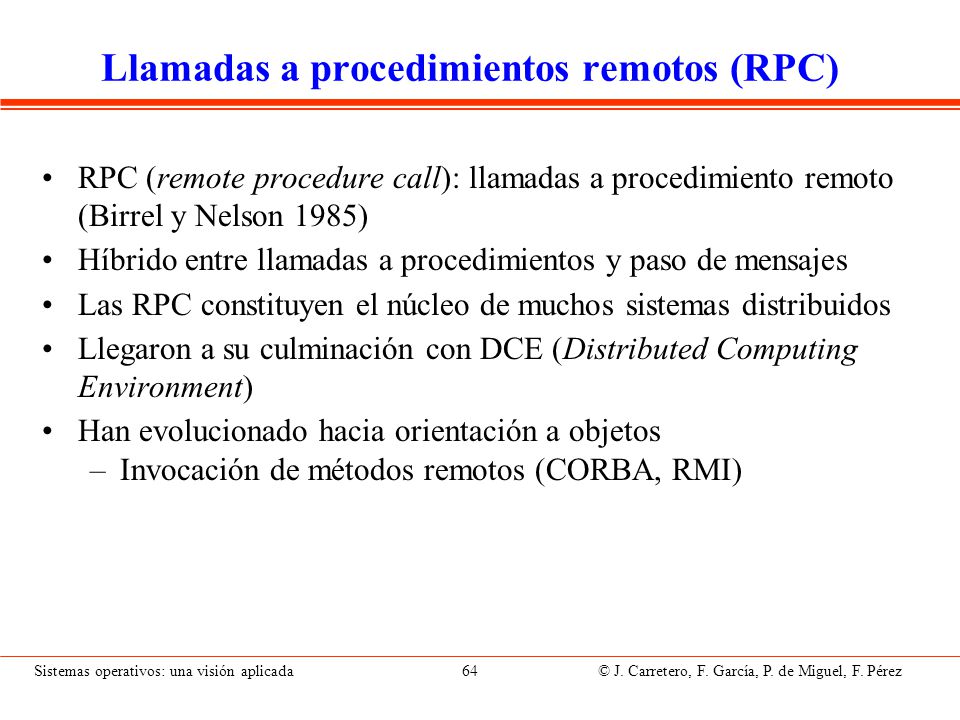

Llamadas a procedimientos remotos (RPC)
RPC (remote procedure call): llamadas a procedimiento remoto (Birrel y Nelson 1985) Híbrido entre llamadas a procedimientos y paso de mensajes Las RPC constituyen el núcleo de muchos sistemas distribuidos Llegaron a su culminación con DCE (Distributed Computing Environment) Han evolucionado hacia orientación a objetos Invocación de métodos remotos (CORBA, RMI) Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

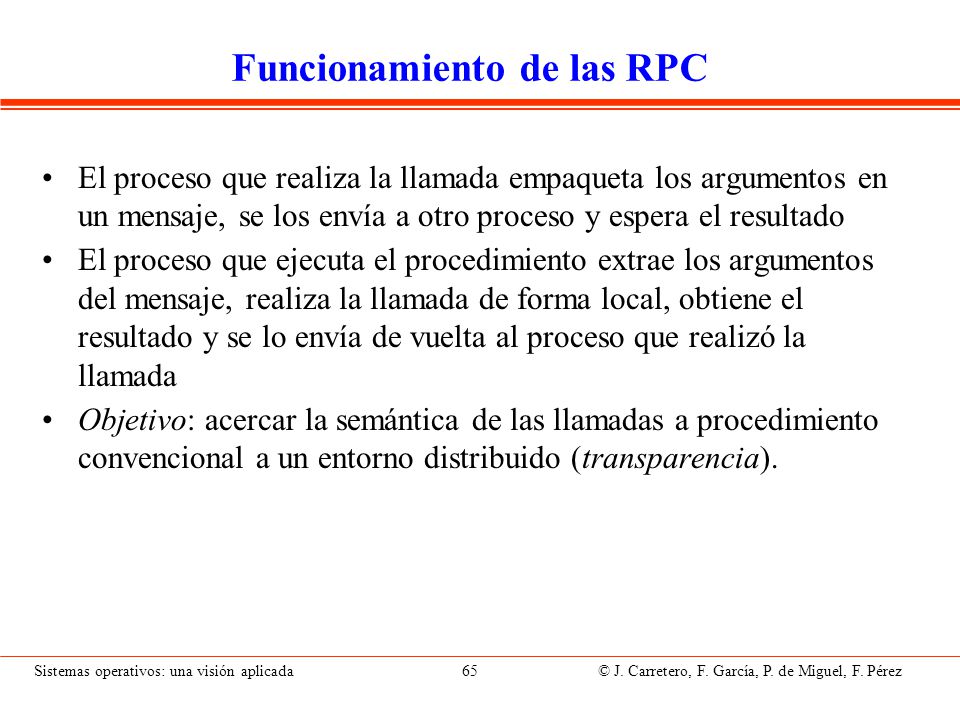

Funcionamiento de las RPC
El proceso que realiza la llamada empaqueta los argumentos en un mensaje, se los envía a otro proceso y espera el resultado El proceso que ejecuta el procedimiento extrae los argumentos del mensaje, realiza la llamada de forma local, obtiene el resultado y se lo envía de vuelta al proceso que realizó la llamada Objetivo: acercar la semántica de las llamadas a procedimiento convencional a un entorno distribuido (transparencia). Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Llamadas y mensajes en una RPC

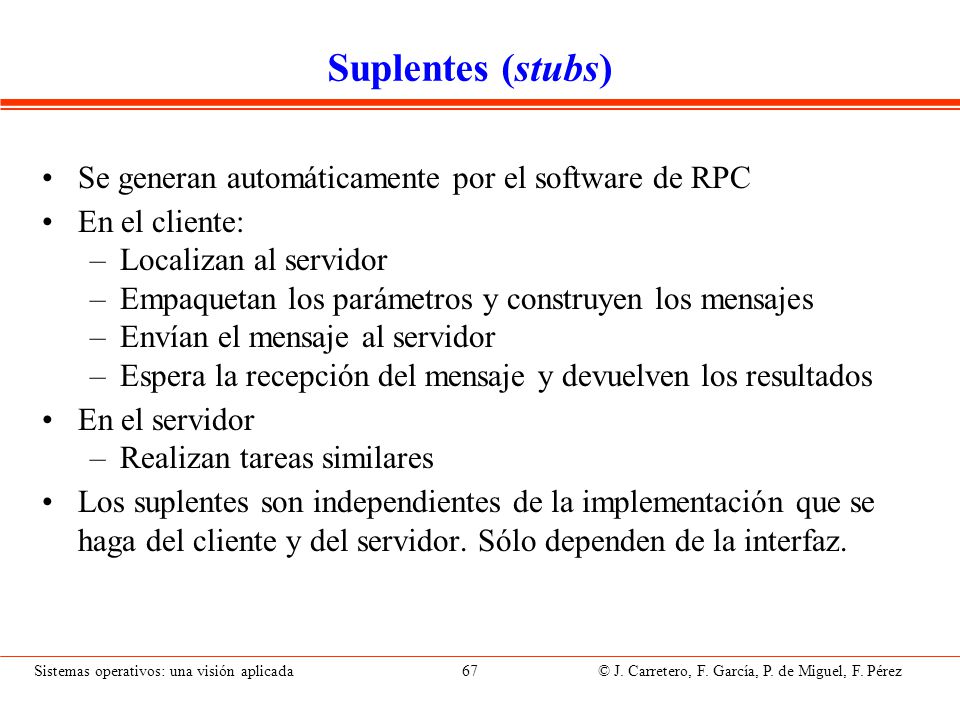

Suplentes (stubs) Se generan automáticamente por el software de RPC
En el cliente: Localizan al servidor Empaquetan los parámetros y construyen los mensajes Envían el mensaje al servidor Espera la recepción del mensaje y devuelven los resultados En el servidor Realizan tareas similares Los suplentes son independientes de la implementación que se haga del cliente y del servidor. Sólo dependen de la interfaz. Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

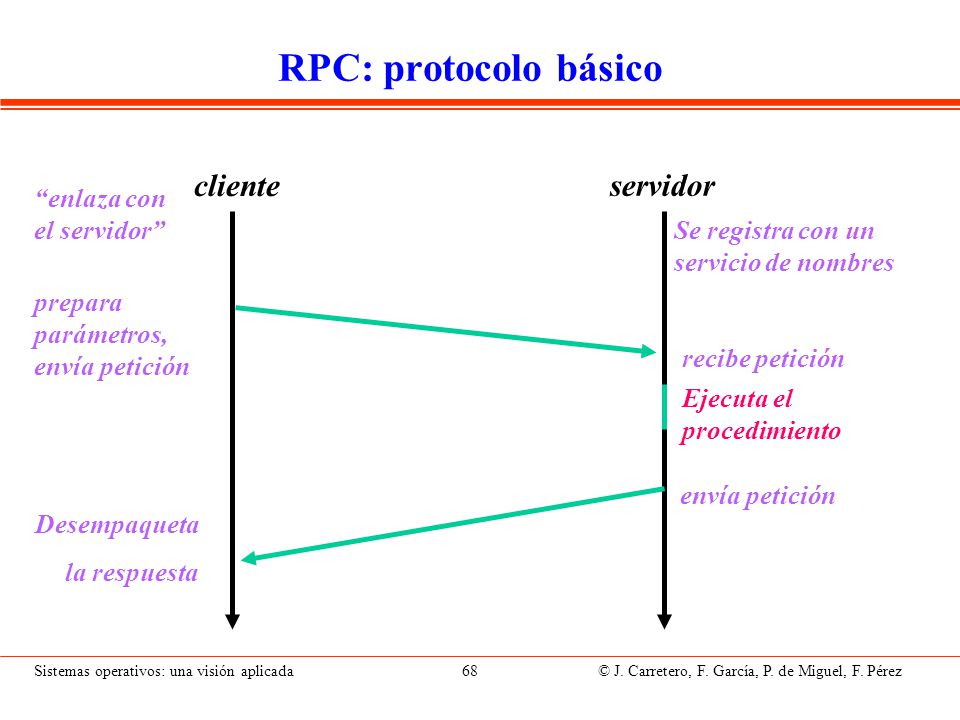

RPC: protocolo básico cliente servidor “enlaza con el servidor”
Se registra con un servicio de nombres prepara parámetros, envía petición recibe petición Ejecuta el procedimiento Desempaqueta la respuesta envía petición Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

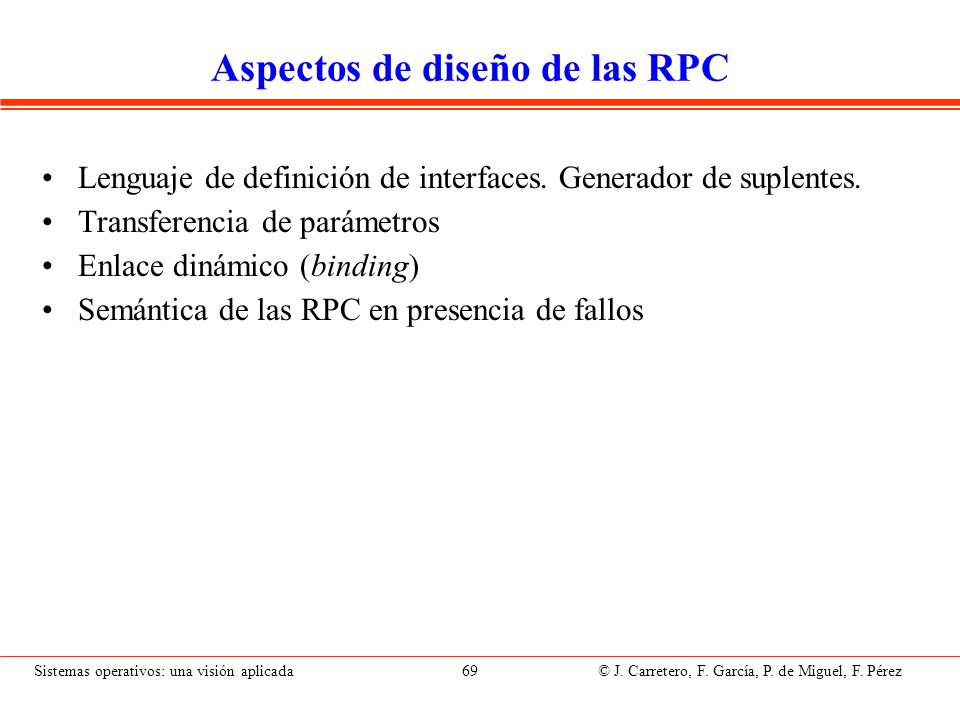

Aspectos de diseño de las RPC
Lenguaje de definición de interfaces. Generador de suplentes. Transferencia de parámetros Enlace dinámico (binding) Semántica de las RPC en presencia de fallos Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

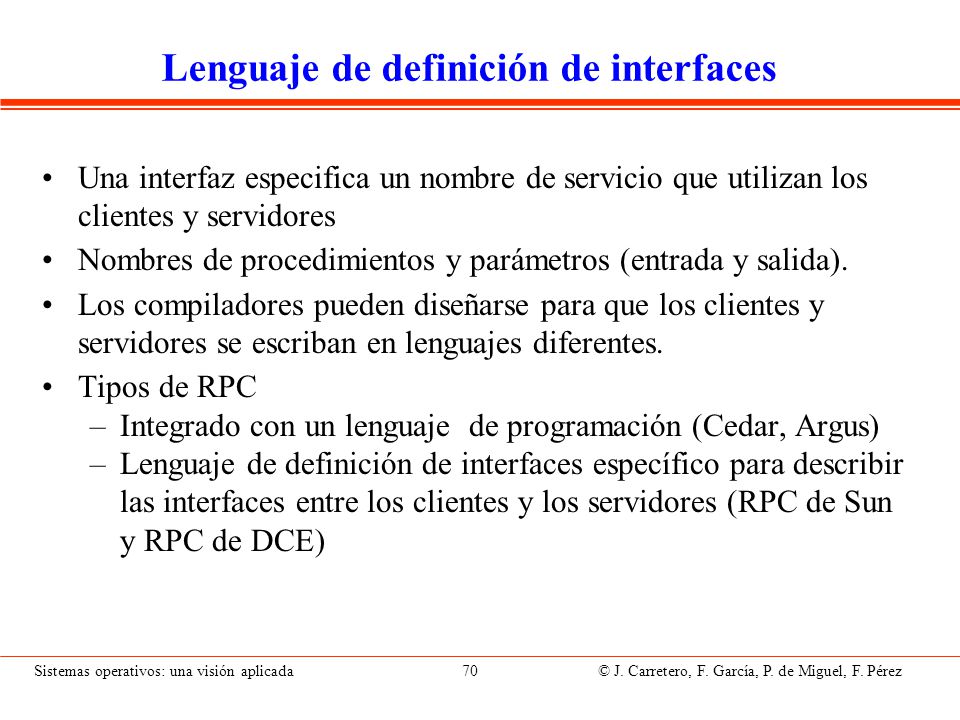

Lenguaje de definición de interfaces
Una interfaz especifica un nombre de servicio que utilizan los clientes y servidores Nombres de procedimientos y parámetros (entrada y salida). Los compiladores pueden diseñarse para que los clientes y servidores se escriban en lenguajes diferentes. Tipos de RPC Integrado con un lenguaje de programación (Cedar, Argus) Lenguaje de definición de interfaces específico para describir las interfaces entre los clientes y los servidores (RPC de Sun y RPC de DCE) Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

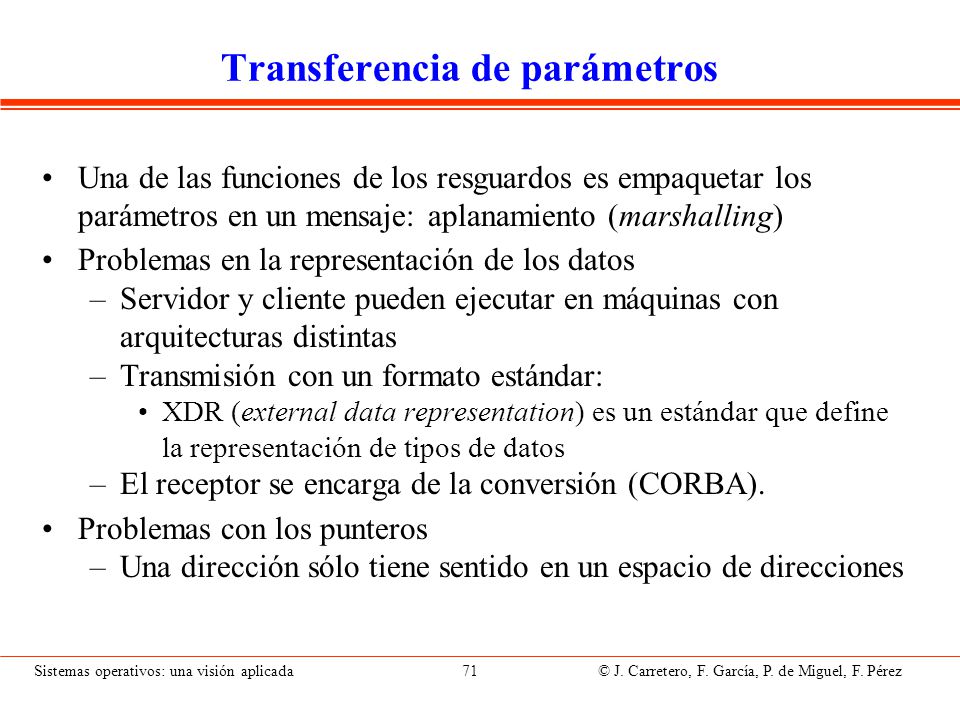

Transferencia de parámetros
Una de las funciones de los resguardos es empaquetar los parámetros en un mensaje: aplanamiento (marshalling) Problemas en la representación de los datos Servidor y cliente pueden ejecutar en máquinas con arquitecturas distintas Transmisión con un formato estándar: XDR (external data representation) es un estándar que define la representación de tipos de datos El receptor se encarga de la conversión (CORBA). Problemas con los punteros Una dirección sólo tiene sentido en un espacio de direcciones Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Aplanamiento Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Enlace dinámico (Binding)
Enlace dinámico: permite localizar objetos con nombre en un sistema distribuido, en concreto, servidores que ejecutan las RPC. Tipos de enlace: Enlace no persistente: la conexión entre el cliente y el servidor se establece en cada RPC. Enlace persistente: la conexión se mantiene después de la primera RPC. Útil en aplicaciones con muchas RPC repetidas Problemas si lo servidores cambian de lugar Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

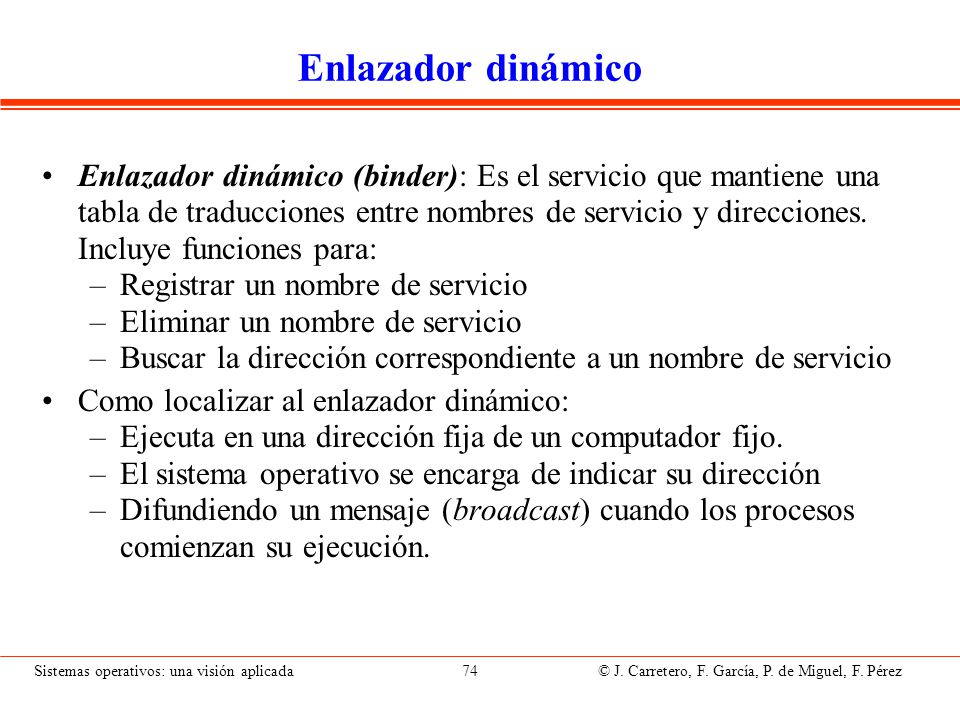

Enlazador dinámico Enlazador dinámico (binder): Es el servicio que mantiene una tabla de traducciones entre nombres de servicio y direcciones. Incluye funciones para: Registrar un nombre de servicio Eliminar un nombre de servicio Buscar la dirección correspondiente a un nombre de servicio Como localizar al enlazador dinámico: Ejecuta en una dirección fija de un computador fijo. El sistema operativo se encarga de indicar su dirección Difundiendo un mensaje (broadcast) cuando los procesos comienzan su ejecución. Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

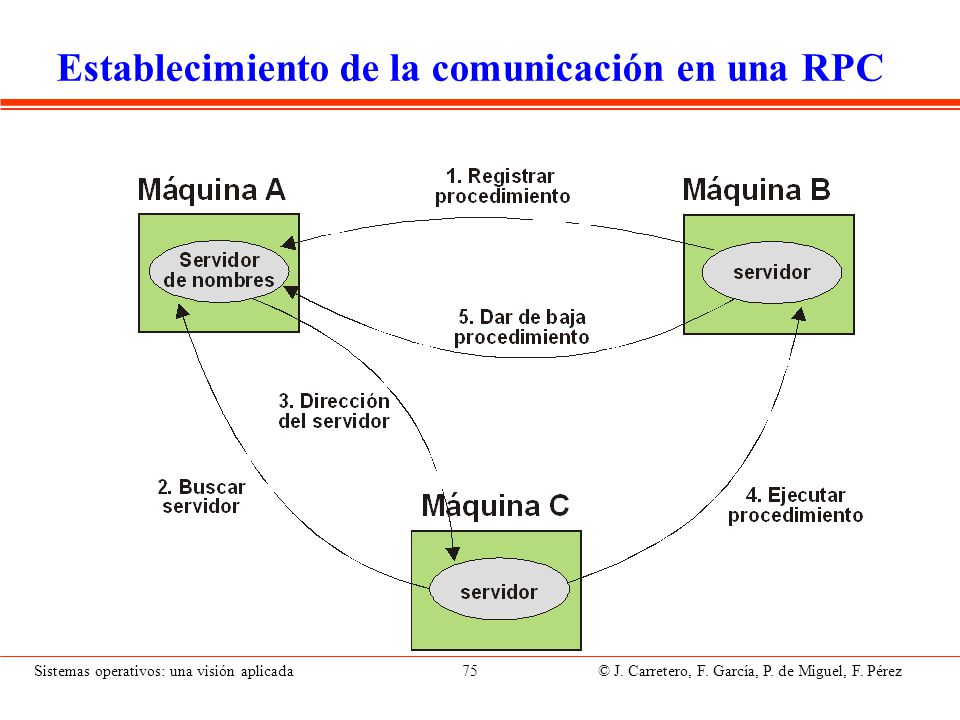

Establecimiento de la comunicación en una RPC

Semántica de las RPC en presencia de fallos
Problemas que pueden plantear las RPC El cliente no es capaz de localizar al servidor Se pierde el mensaje de petición del cliente al servidor Se pierde el mensaje de respuesta del servidor al cliente El servidor falla después de recibir una petición El cliente falla después de enviar una petición Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

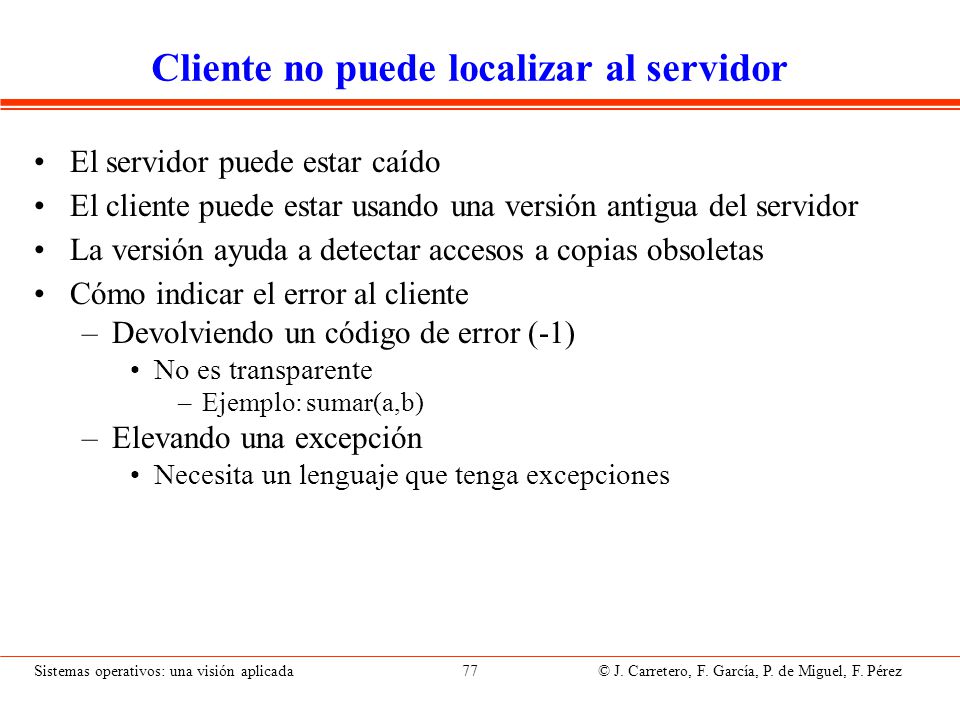

Cliente no puede localizar al servidor
El servidor puede estar caído El cliente puede estar usando una versión antigua del servidor La versión ayuda a detectar accesos a copias obsoletas Cómo indicar el error al cliente Devolviendo un código de error (-1) No es transparente Ejemplo: sumar(a,b) Elevando una excepción Necesita un lenguaje que tenga excepciones Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

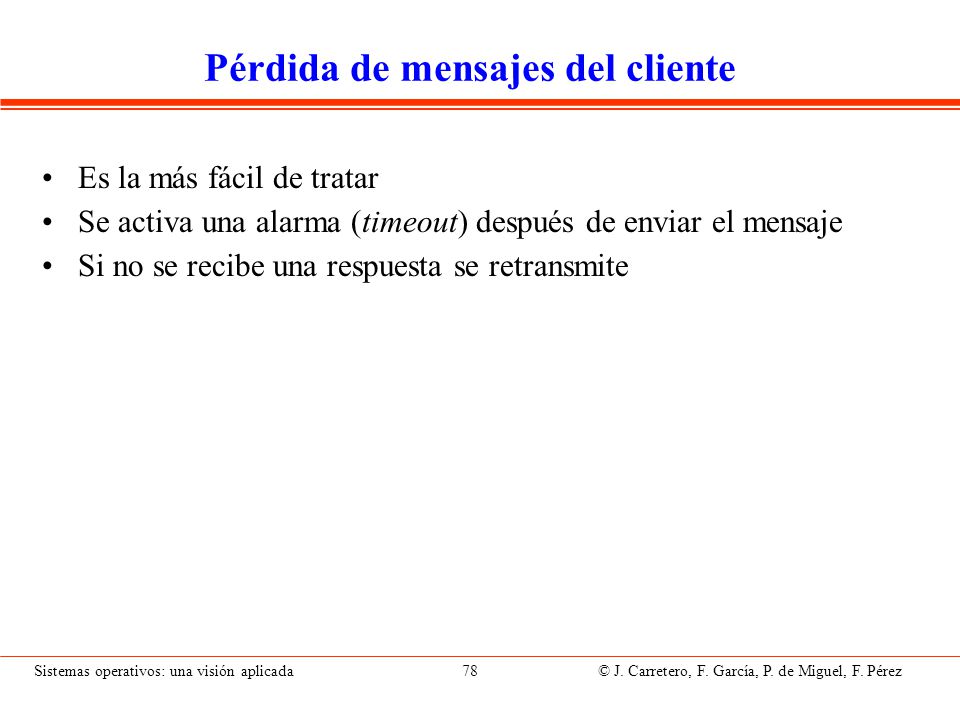

Pérdida de mensajes del cliente
Es la más fácil de tratar Se activa una alarma (timeout) después de enviar el mensaje Si no se recibe una respuesta se retransmite Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

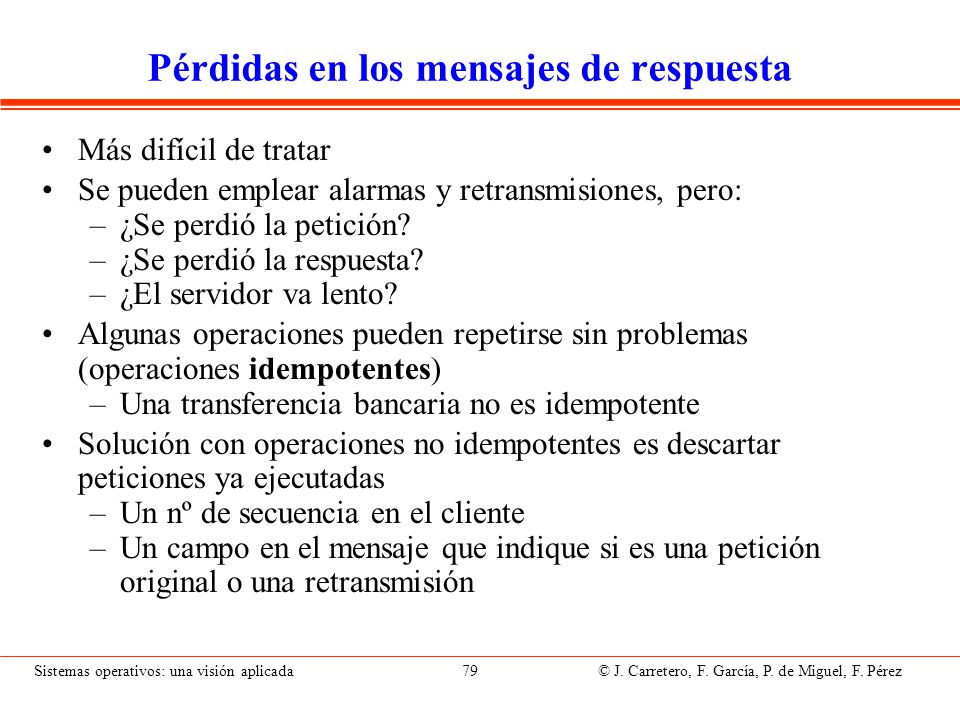

Pérdidas en los mensajes de respuesta
Más difícil de tratar Se pueden emplear alarmas y retransmisiones, pero: ¿Se perdió la petición? ¿Se perdió la respuesta? ¿El servidor va lento? Algunas operaciones pueden repetirse sin problemas (operaciones idempotentes) Una transferencia bancaria no es idempotente Solución con operaciones no idempotentes es descartar peticiones ya ejecutadas Un nº de secuencia en el cliente Un campo en el mensaje que indique si es una petición original o una retransmisión Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Fallos en los servidores
El servidor no ha llegado a ejecutar la operación Se podría retransmitir El servidor ha llegado a ejecutar la operación El cliente no puede distinguir los dos ¿Qué hacer? No garantizar nada Semántica al menos una vez Reintentar y garantizar que la RPC se realiza al menos una vez No vale para operaciones no idempotentes Semántica a lo más una vez No reintentar, puede que no se realice ni una sola vez Semántica de exactamente una Sería lo deseable Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

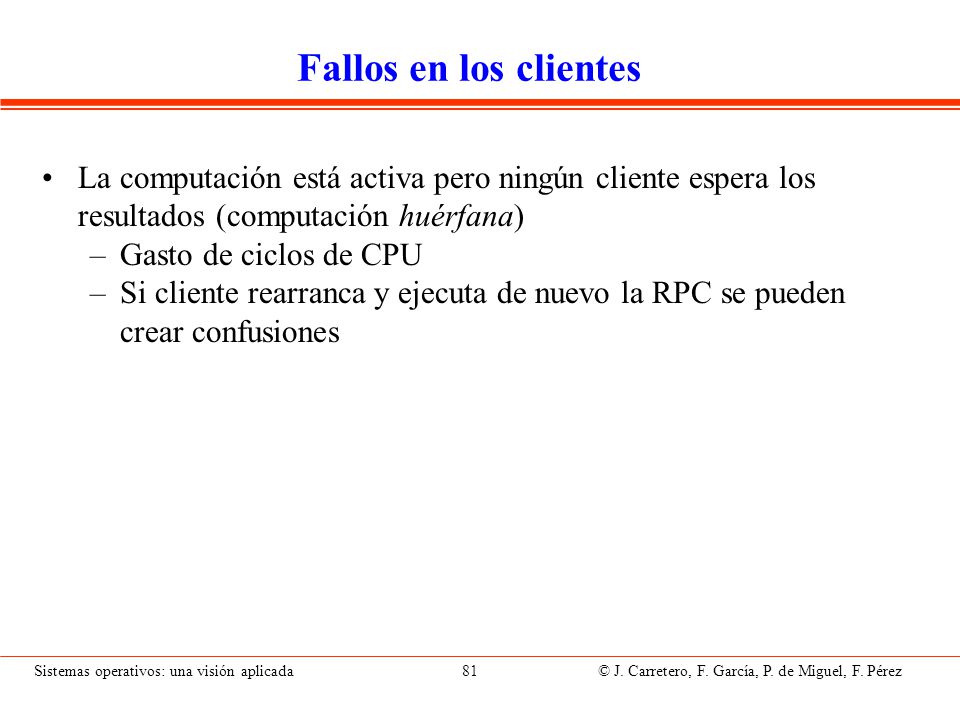

Fallos en los clientes La computación está activa pero ningún cliente espera los resultados (computación huérfana) Gasto de ciclos de CPU Si cliente rearranca y ejecuta de nuevo la RPC se pueden crear confusiones Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

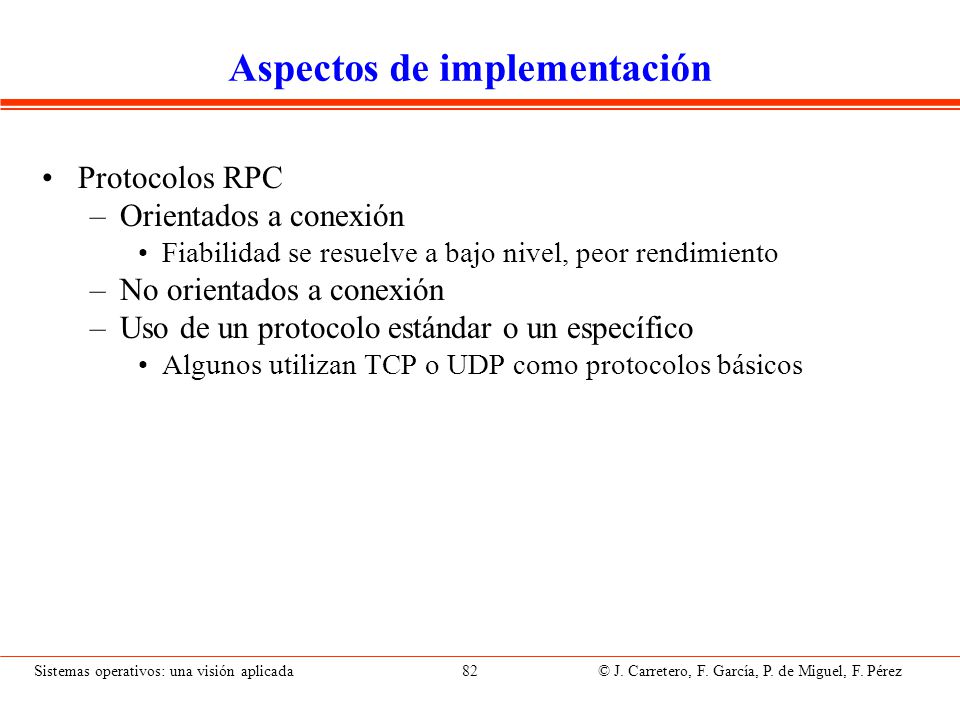

Aspectos de implementación
Protocolos RPC Orientados a conexión Fiabilidad se resuelve a bajo nivel, peor rendimiento No orientados a conexión Uso de un protocolo estándar o un específico Algunos utilizan TCP o UDP como protocolos básicos Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

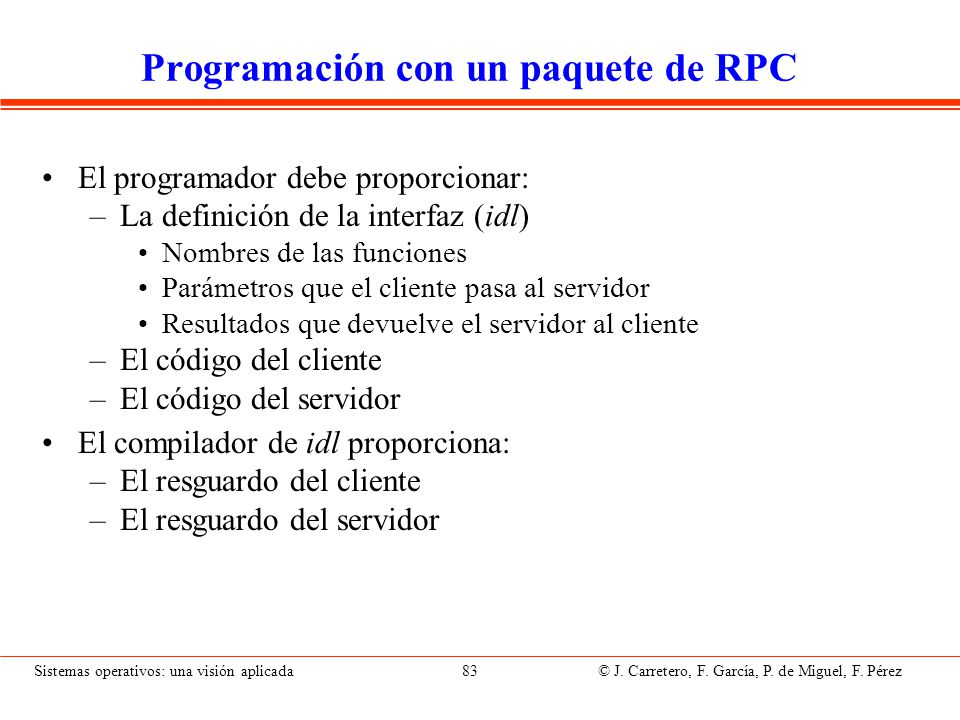

Programación con un paquete de RPC
El programador debe proporcionar: La definición de la interfaz (idl) Nombres de las funciones Parámetros que el cliente pasa al servidor Resultados que devuelve el servidor al cliente El código del cliente El código del servidor El compilador de idl proporciona: El resguardo del cliente El resguardo del servidor Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

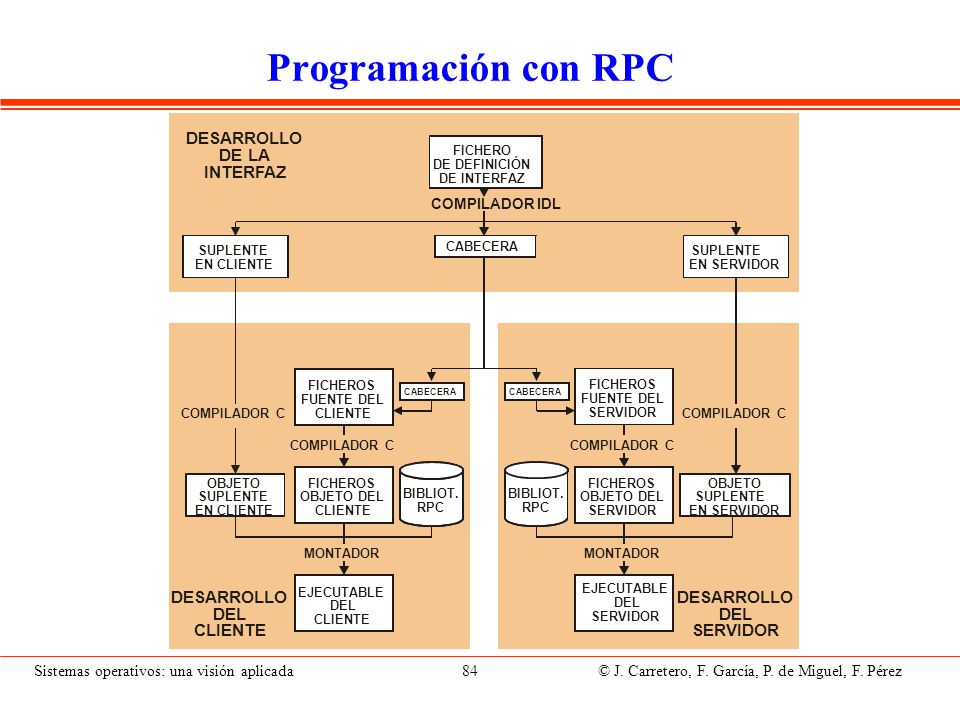

Programación con RPC DESARROLLO DE LA INTERFAZ
COMPILADOR C CABECERA FICHEROS FUENTE DEL CLIENTE OBJETO DEL SERVIDOR EJECUTABLE DEL OBJETO SUPLENTE EN CLIENTE EN SERVIDOR MONTADOR BIBLIOT. RPC DESARROLLO DE LA INTERFAZ COMPILADOR IDL FICHERO DE DEFINICIÓN DE INTERFAZ Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

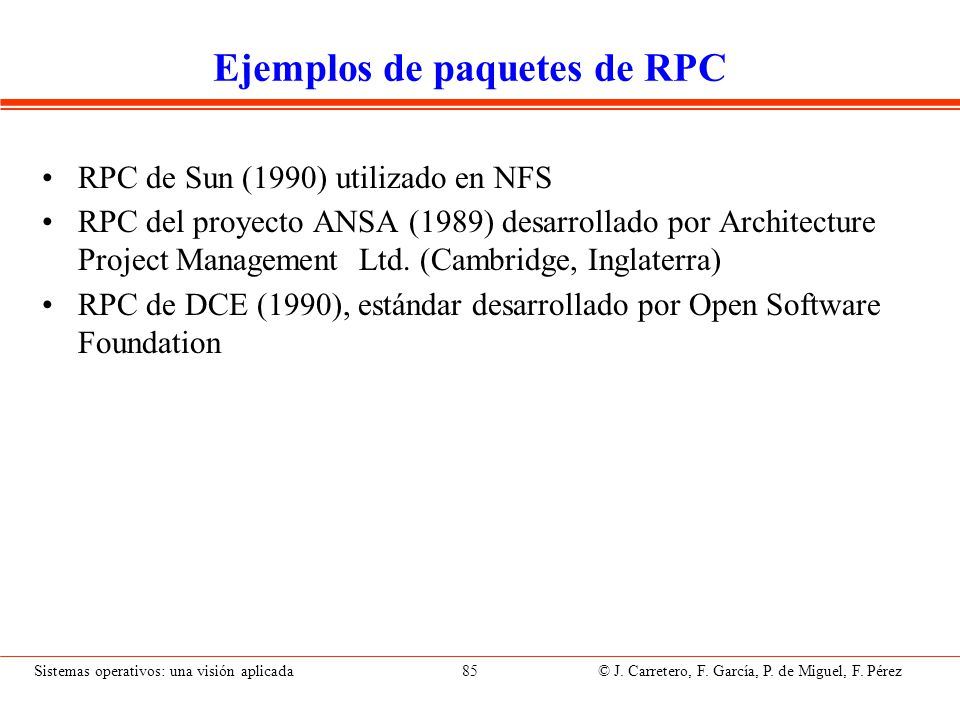

Ejemplos de paquetes de RPC
RPC de Sun (1990) utilizado en NFS RPC del proyecto ANSA (1989) desarrollado por Architecture Project Management Ltd. (Cambridge, Inglaterra) RPC de DCE (1990), estándar desarrollado por Open Software Foundation Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

RPC de Sun Utiliza como lenguaje de definición de interfaz XDR:
Una interfaz contiene un nº de programa y un nº de versión. Cada procedimiento específica un nombre y un nº de procedimiento Los procedimientos sólo aceptan un parámetro. Los parámetros de salida se devuelven mediante un único resultado El lenguaje ofrece una notación para definir: constantes definición de tipos estructuras, uniones programas Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

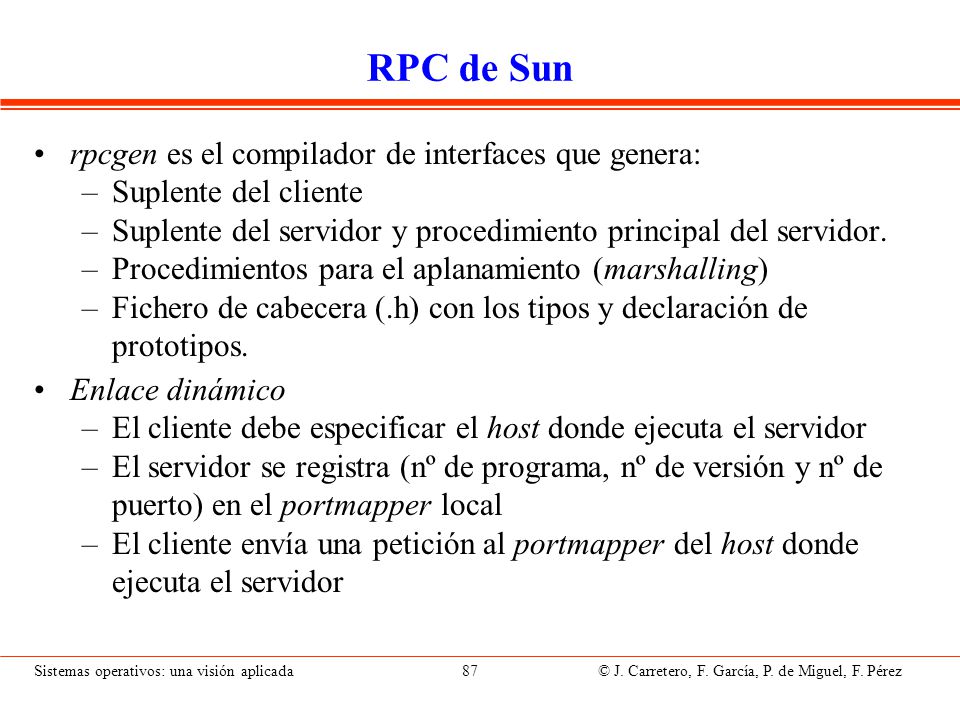

RPC de Sun rpcgen es el compilador de interfaces que genera:
Suplente del cliente Suplente del servidor y procedimiento principal del servidor. Procedimientos para el aplanamiento (marshalling) Fichero de cabecera (.h) con los tipos y declaración de prototipos. Enlace dinámico El cliente debe especificar el host donde ejecuta el servidor El servidor se registra (nº de programa, nº de versión y nº de puerto) en el portmapper local El cliente envía una petición al portmapper del host donde ejecuta el servidor Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

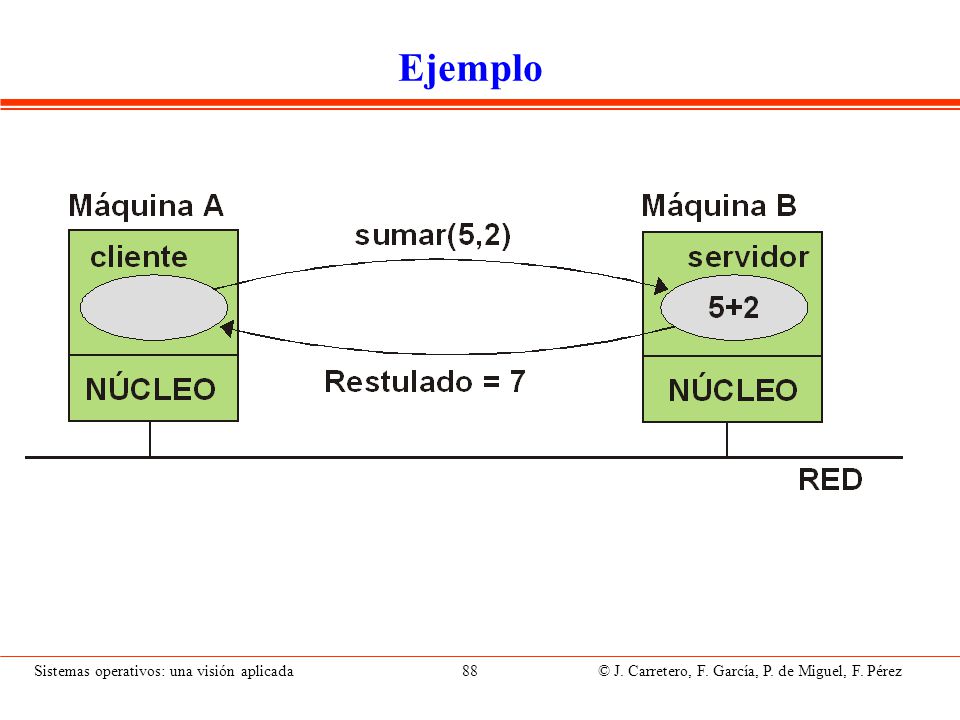

Ejemplo Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

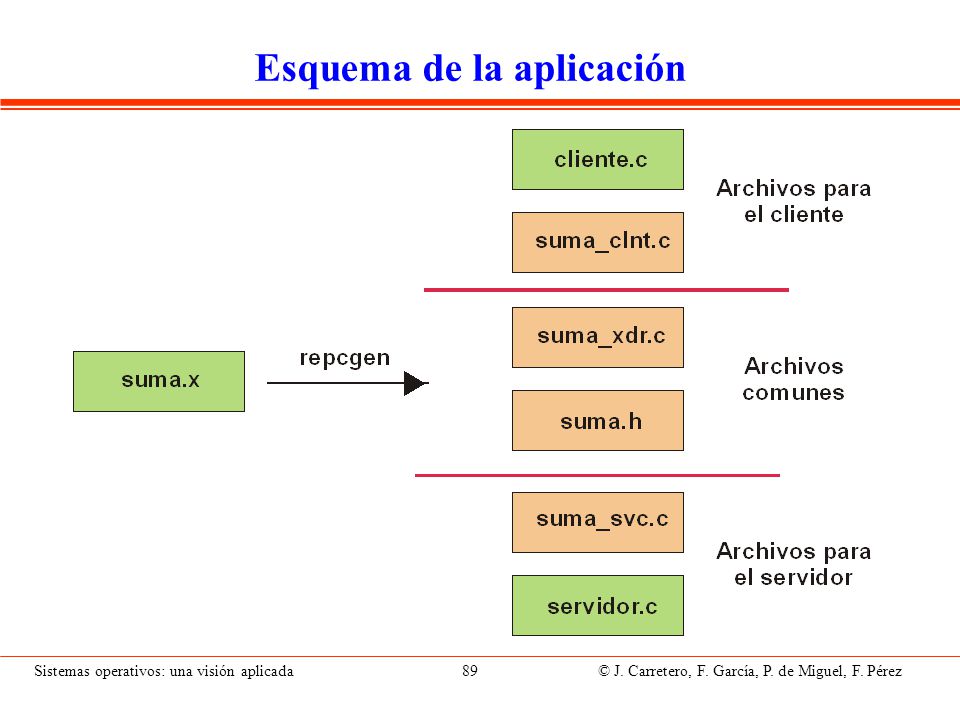

Esquema de la aplicación

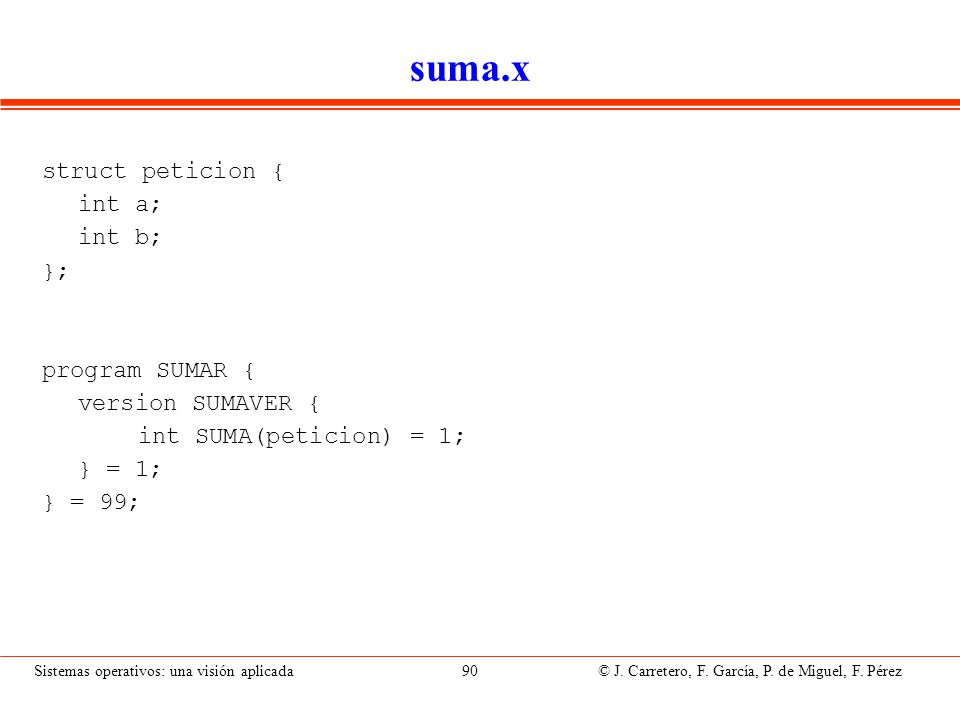

suma.x struct peticion { int a; int b; }; program SUMAR {
version SUMAVER { int SUMA(peticion) = 1; } = 1; } = 99; Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

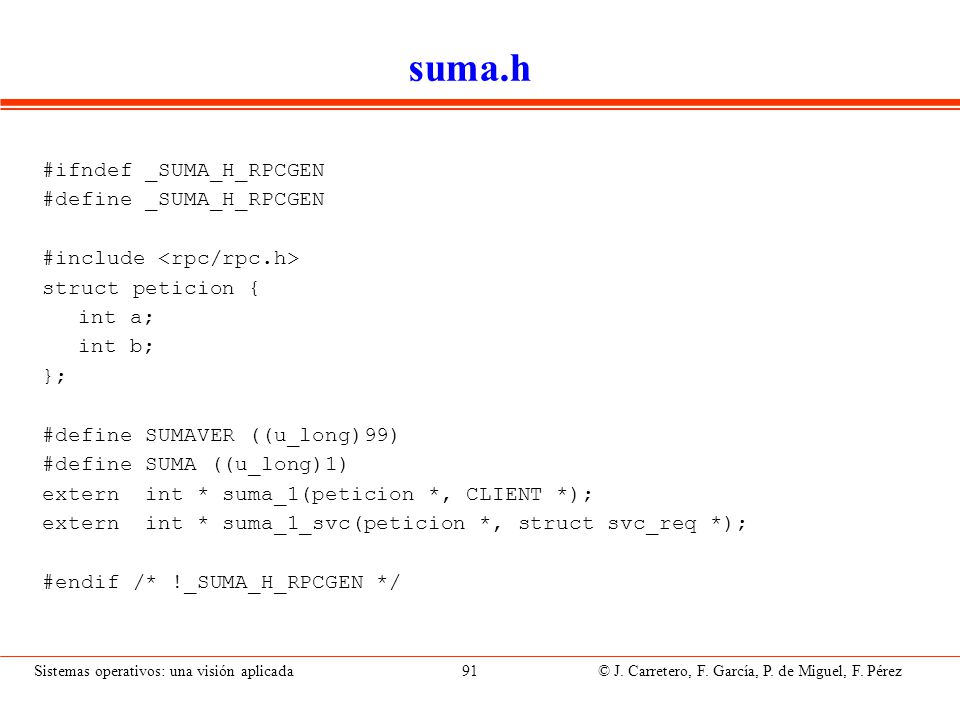

suma.h #ifndef _SUMA_H_RPCGEN #define _SUMA_H_RPCGEN
#include <rpc/rpc.h> struct peticion { int a; int b; }; #define SUMAVER ((u_long)99) #define SUMA ((u_long)1) extern int * suma_1(peticion *, CLIENT *); extern int * suma_1_svc(peticion *, struct svc_req *); #endif /* !_SUMA_H_RPCGEN */ Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

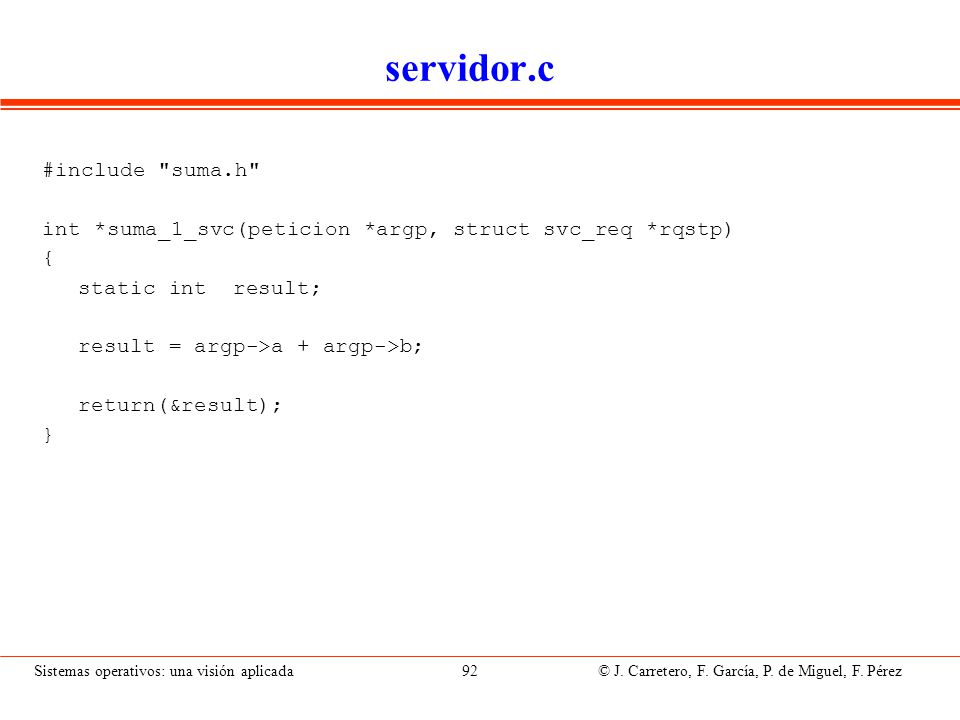

servidor.c #include "suma.h"
int *suma_1_svc(peticion *argp, struct svc_req *rqstp) { static int result; result = argp->a + argp->b; return(&result); } Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

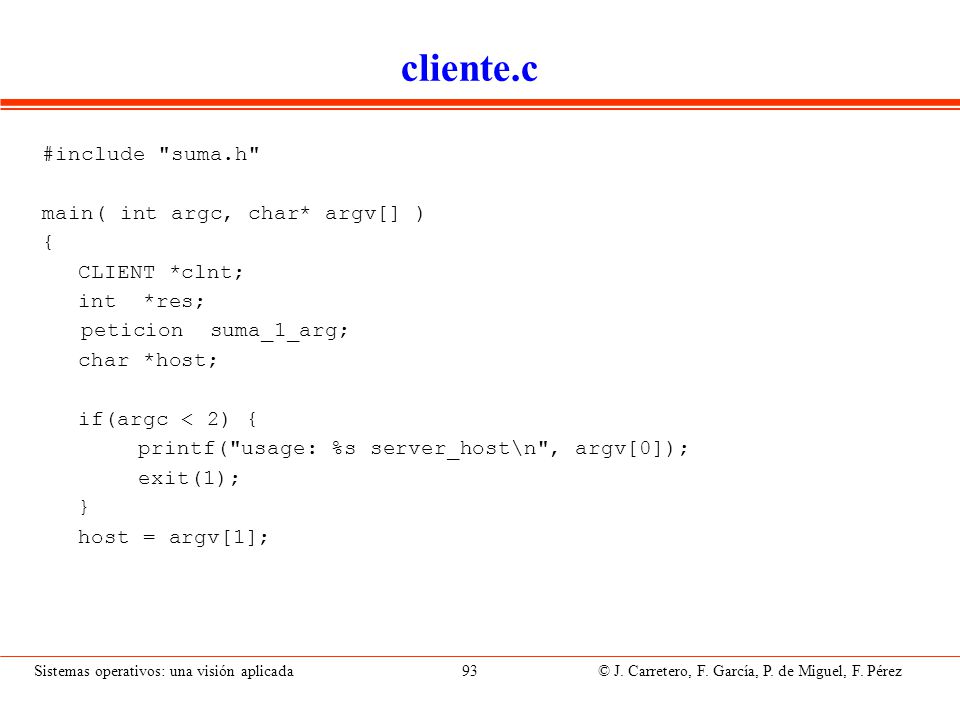

cliente.c #include "suma.h" main( int argc, char* argv[] ) {
CLIENT *clnt; int *res; peticion suma_1_arg; char *host; if(argc < 2) { printf("usage: %s server_host\n", argv[0]); exit(1); } host = argv[1]; Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

cliente.c II /* localiza al servidor */
clnt = clnt_create(host, SUMAR, SUMAVER, "udp"); if (clnt == NULL) { clnt_pcreateerror(host); exit(1); } suma_1_arg.a = 5; suma_1_arg.b = 2; res = suma_1(&suma_1_arg, clnt); if (res == NULL) { clnt_perror(clnt, "call failed:"); printf("La suma es %d\n", *res); clnt_destroy( clnt ); Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

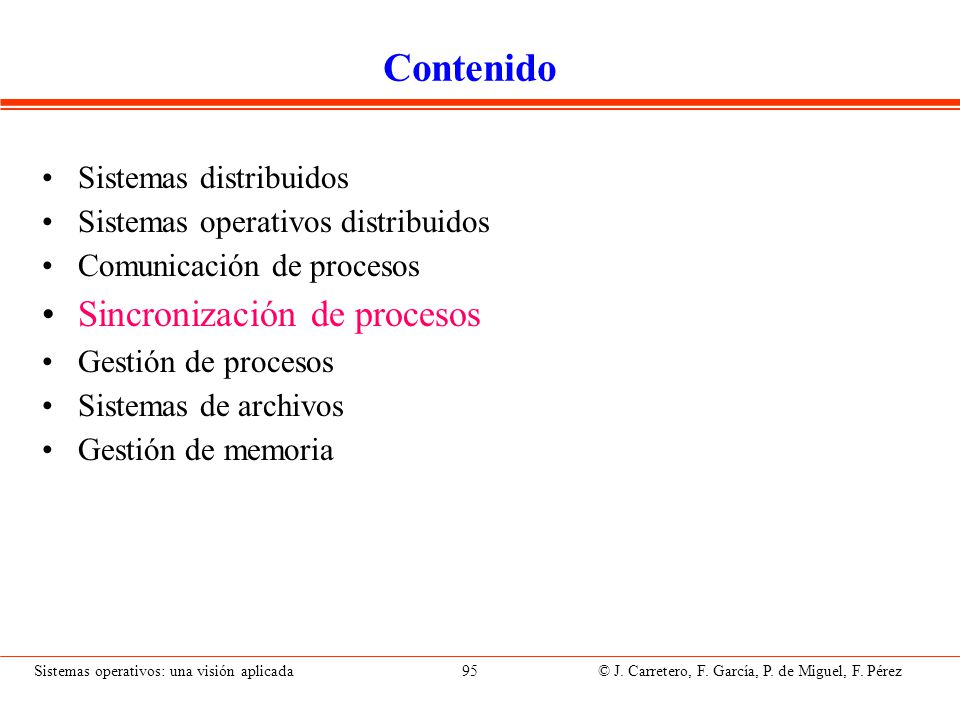

Contenido Sincronización de procesos Sistemas distribuidos

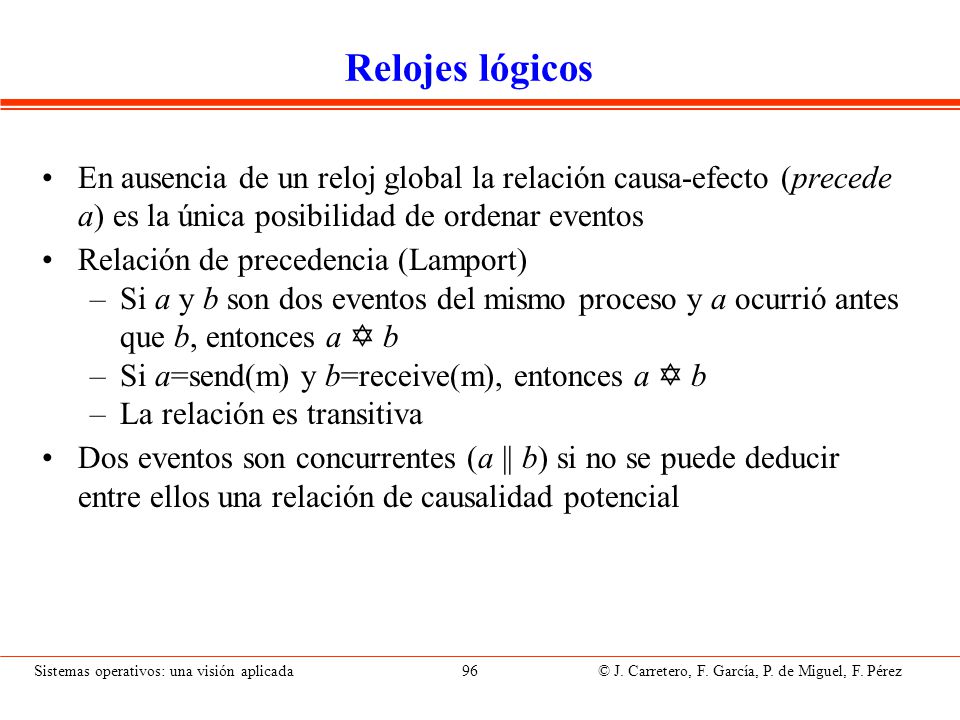

Relojes lógicos En ausencia de un reloj global la relación causa-efecto (precede a) es la única posibilidad de ordenar eventos Relación de precedencia (Lamport) Si a y b son dos eventos del mismo proceso y a ocurrió antes que b, entonces a Y b Si a=send(m) y b=receive(m), entonces a Y b La relación es transitiva Dos eventos son concurrentes (a || b) si no se puede deducir entre ellos una relación de causalidad potencial Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Relojes lógicos (algoritmo de Lamport)
Útiles para ordenar eventos en ausencia de un reloj común. Algoritmo de Lamport (1978) Cada proceso P mantiene una variable entera RLp (reloj lógico) Cuando un proceso P genera un evento, RLp=RLp+1 Cuando un proceso envía un mensaje m a otro le añade el valor de su reloj Cuando un proceso Q recibe un mensaje m con un valor de tiempo t, el proceso actualiza su reloj, RLq=max(RLq,t) El algoritmo asegura que si a Y b entonces RL(a) < RL(b) Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

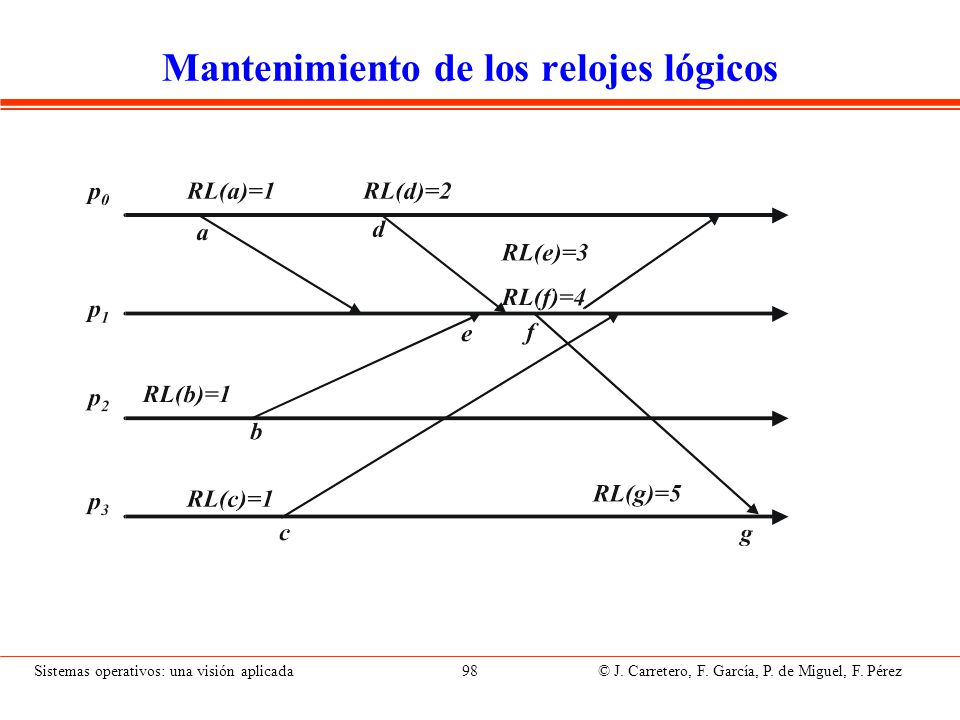

Mantenimiento de los relojes lógicos

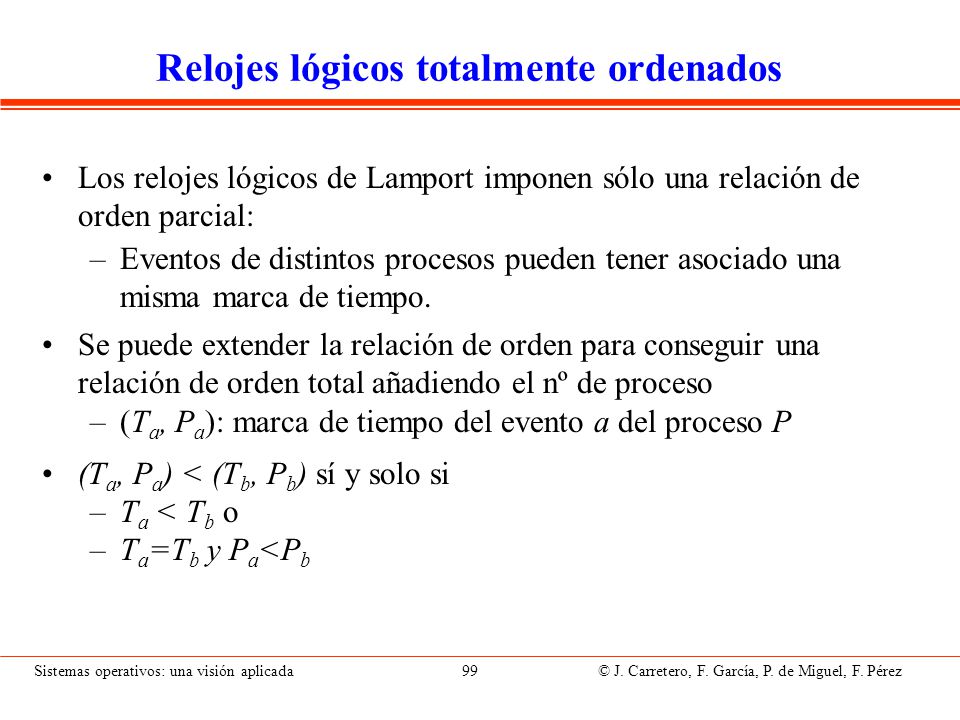

Relojes lógicos totalmente ordenados
Los relojes lógicos de Lamport imponen sólo una relación de orden parcial: Eventos de distintos procesos pueden tener asociado una misma marca de tiempo. Se puede extender la relación de orden para conseguir una relación de orden total añadiendo el nº de proceso (Ta, Pa): marca de tiempo del evento a del proceso P (Ta, Pa) < (Tb, Pb) sí y solo si Ta < Tb o Ta=Tb y Pa<Pb Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

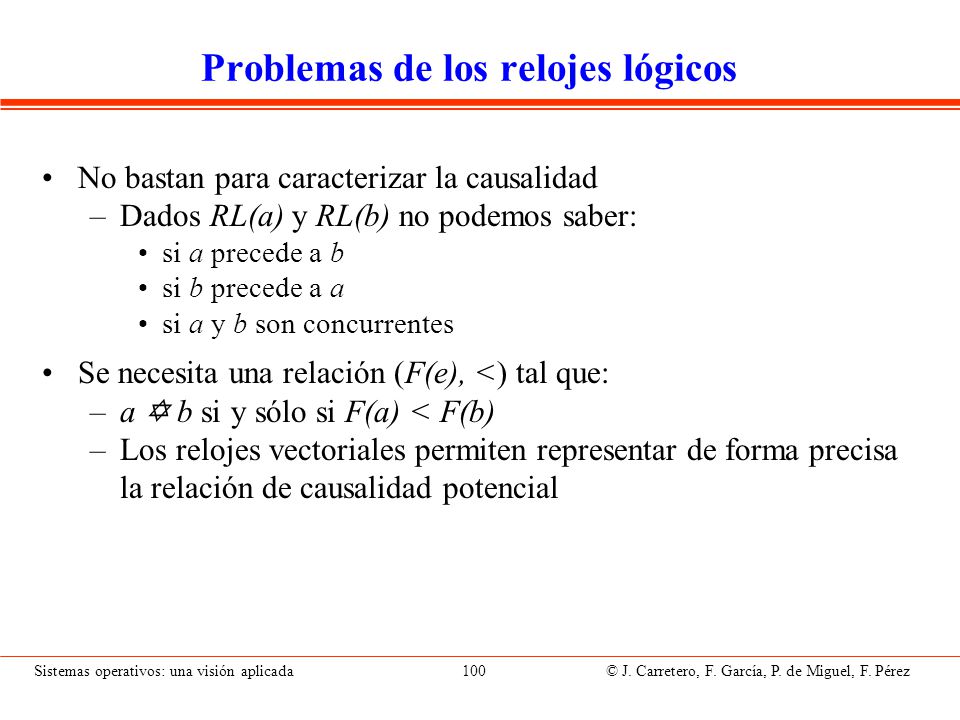

Problemas de los relojes lógicos
No bastan para caracterizar la causalidad Dados RL(a) y RL(b) no podemos saber: si a precede a b si b precede a a si a y b son concurrentes Se necesita una relación (F(e), <) tal que: a Y b si y sólo si F(a) < F(b) Los relojes vectoriales permiten representar de forma precisa la relación de causalidad potencial Esta relación se puede conseguir introduciendo el concepto de relojes vectoriales Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

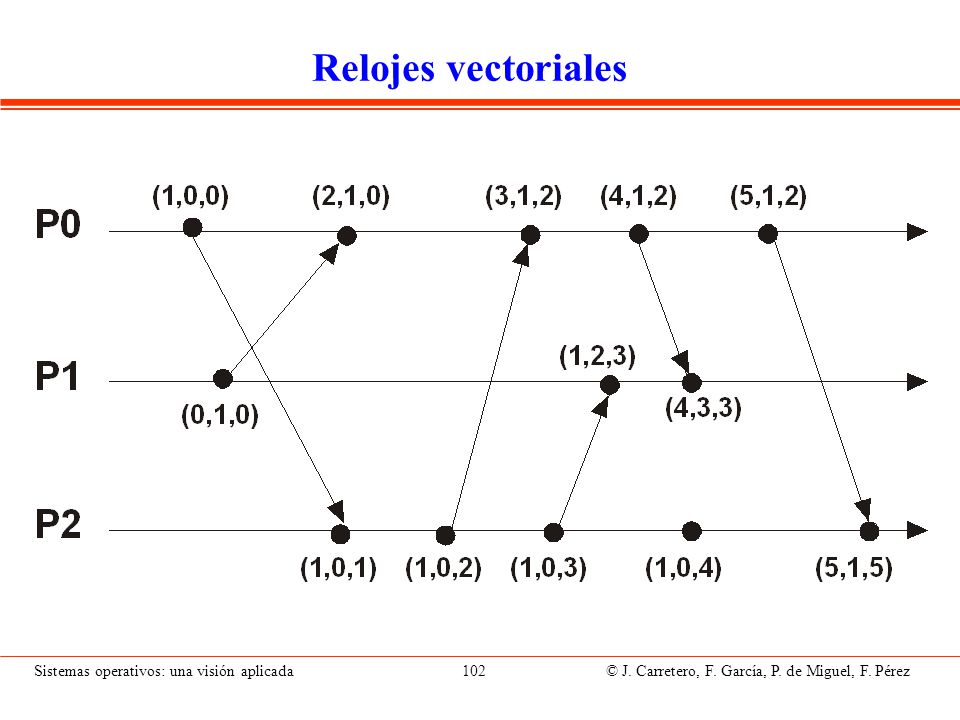

Relojes vectoriales Desarrollado independientemente por Fidge, Mattern y Schmuck Todo proceso lleva asociado un vector de enteros RV RVi[a] es el valor del reloj vectorial del proceso i cuando ejecuta el evento a. Mantenimiento de los relojes vectoriales Inicialmente RVi= 0 Cuando un proceso i genera un evento RVi[i ] = RVi[i ] +1 Todos los mensajes llevan el RV del envío Cuando un proceso j recibe un mensaje con RV RVj = max(RVj , RV ) (componente a componente) RVj[j ] = RVj[j ] (evento de recepción) Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Propiedades de los relojes vectoriales
RV < RV´ si y solo si RV RV´ y RV[i ]  RV´[i ],  i Dados dos eventos a y b a precede a b si y solo si RV(a) < RV(b) Si a es un evento del proceso i y b es un evento del proceso j (con i  j) a precede a b si y solo si RV(a)[i ]  RV(b)[i ] RV(a)[i ] = RV(b)[i ] cuando a es el evento de envío a j y b es el evento de recepción. a y b son concurrentes si y solo si RV(a)[i ] > RV(b)[i ] y RV(b )[j ] > RV(b)[j ] Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

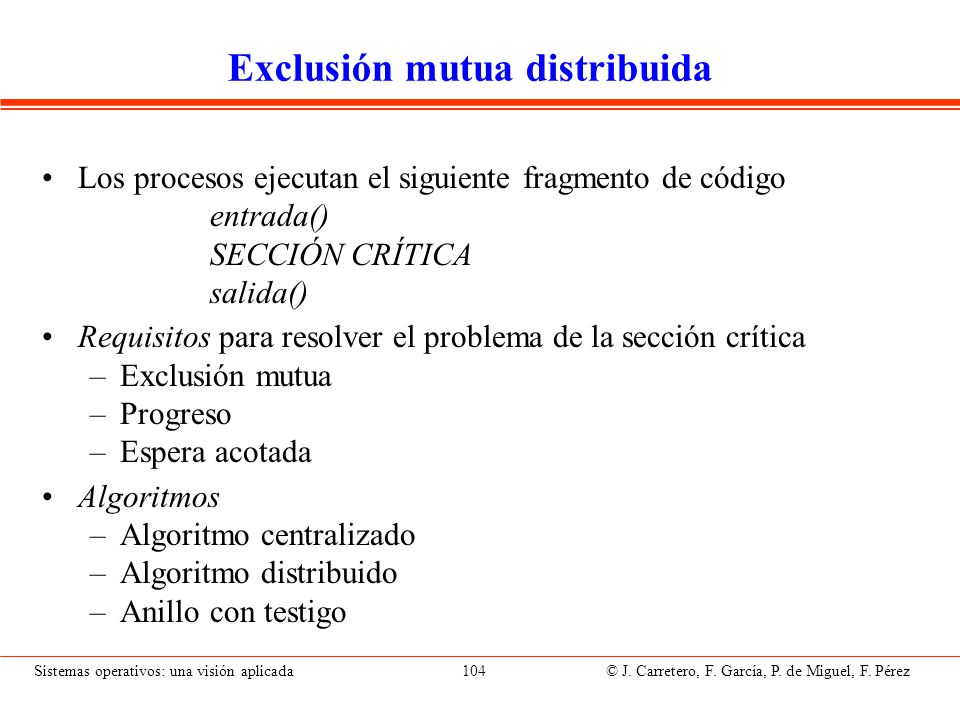

Exclusión mutua distribuida
Los procesos ejecutan el siguiente fragmento de código entrada() SECCIÓN CRÍTICA salida() Requisitos para resolver el problema de la sección crítica Exclusión mutua Progreso Espera acotada Algoritmos Algoritmo centralizado Algoritmo distribuido Anillo con testigo Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

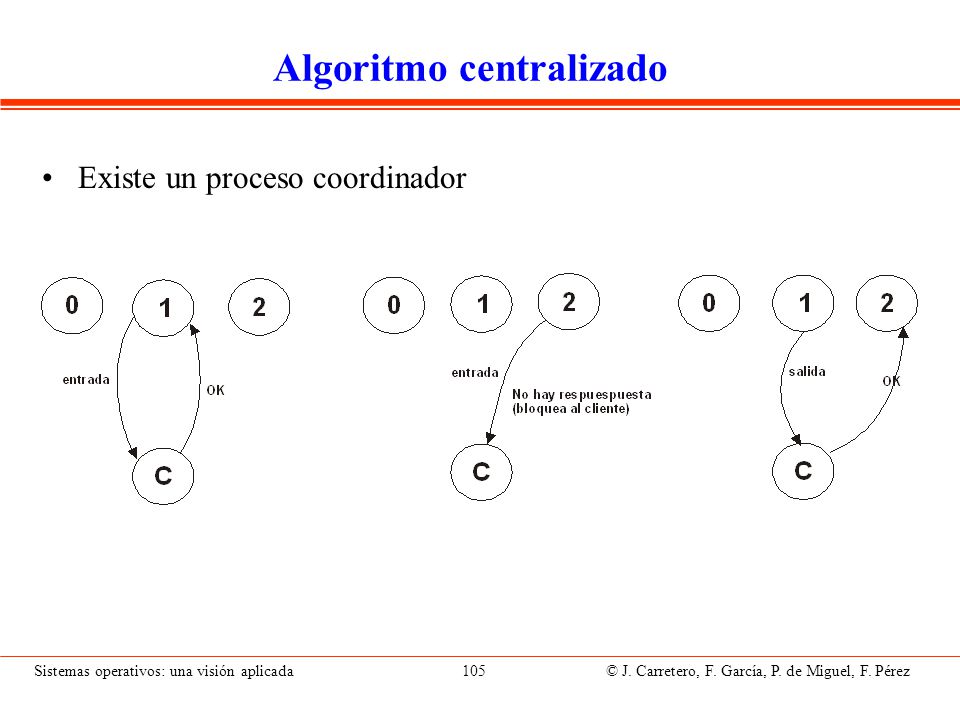

Algoritmo centralizado
Existe un proceso coordinador Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Anillo con testigo Los procesos se ordenan conceptualmente como un anillo. Por el anillo circula un testigo. Cuando un proceso quiere entrar en la SC debe esperar a recoger el testigo Cuando sale de la SC envía el testigo al nuevo proceso del anillo Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

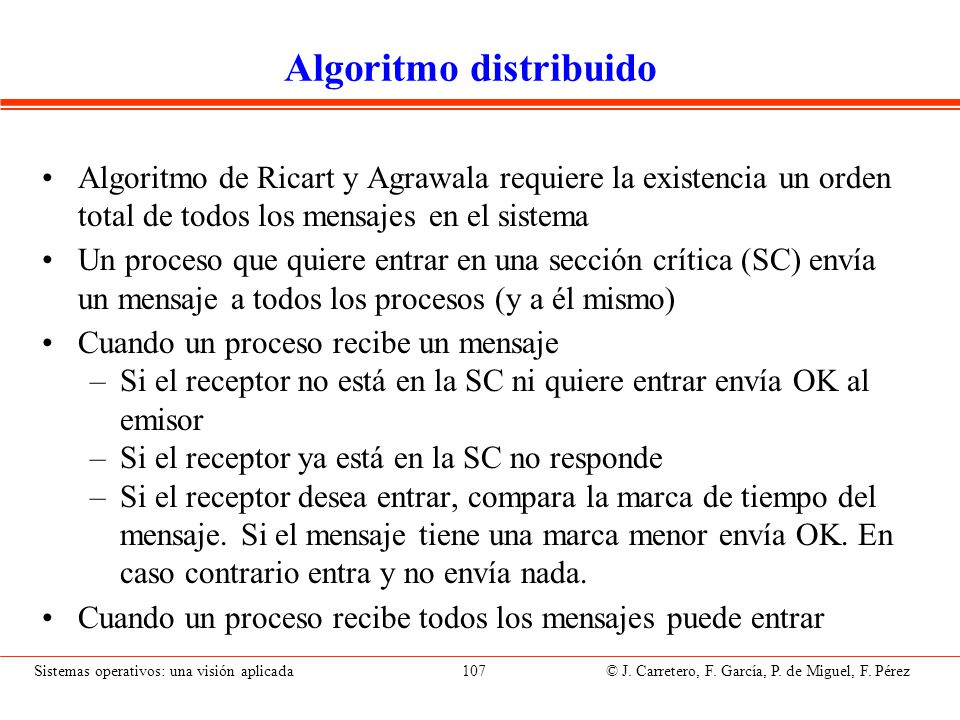

Algoritmo distribuido
Algoritmo de Ricart y Agrawala requiere la existencia un orden total de todos los mensajes en el sistema Un proceso que quiere entrar en una sección crítica (SC) envía un mensaje a todos los procesos (y a él mismo) Cuando un proceso recibe un mensaje Si el receptor no está en la SC ni quiere entrar envía OK al emisor Si el receptor ya está en la SC no responde Si el receptor desea entrar, compara la marca de tiempo del mensaje. Si el mensaje tiene una marca menor envía OK. En caso contrario entra y no envía nada. Cuando un proceso recibe todos los mensajes puede entrar Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

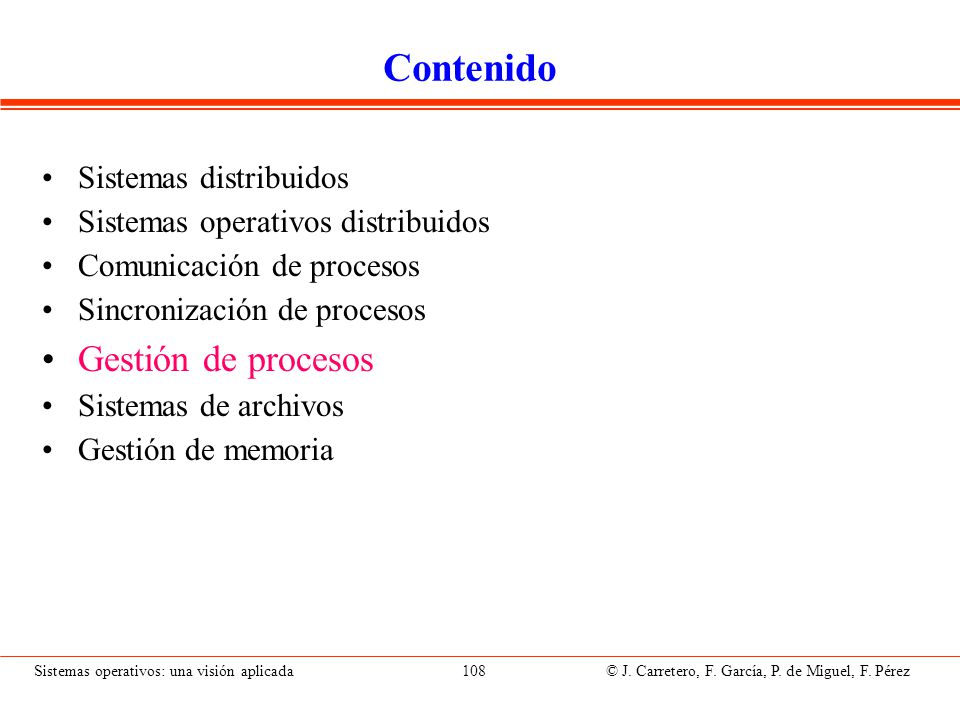

Contenido Gestión de procesos Sistemas distribuidos

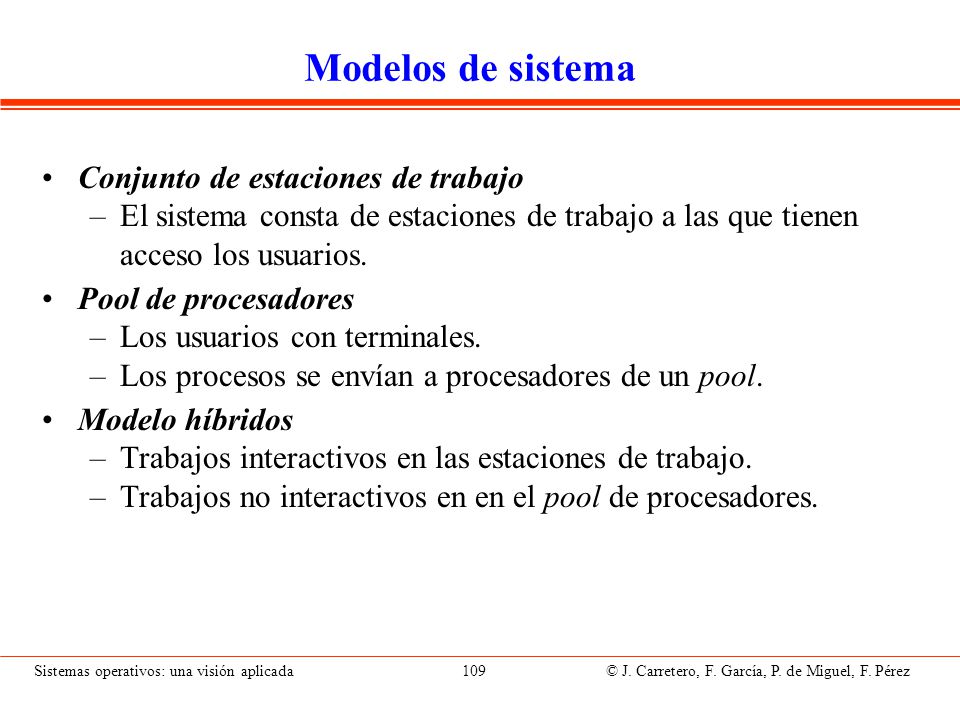

Modelos de sistema Conjunto de estaciones de trabajo
El sistema consta de estaciones de trabajo a las que tienen acceso los usuarios. Pool de procesadores Los usuarios con terminales. Los procesos se envían a procesadores de un pool. Modelo híbridos Trabajos interactivos en las estaciones de trabajo. Trabajos no interactivos en en el pool de procesadores. Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

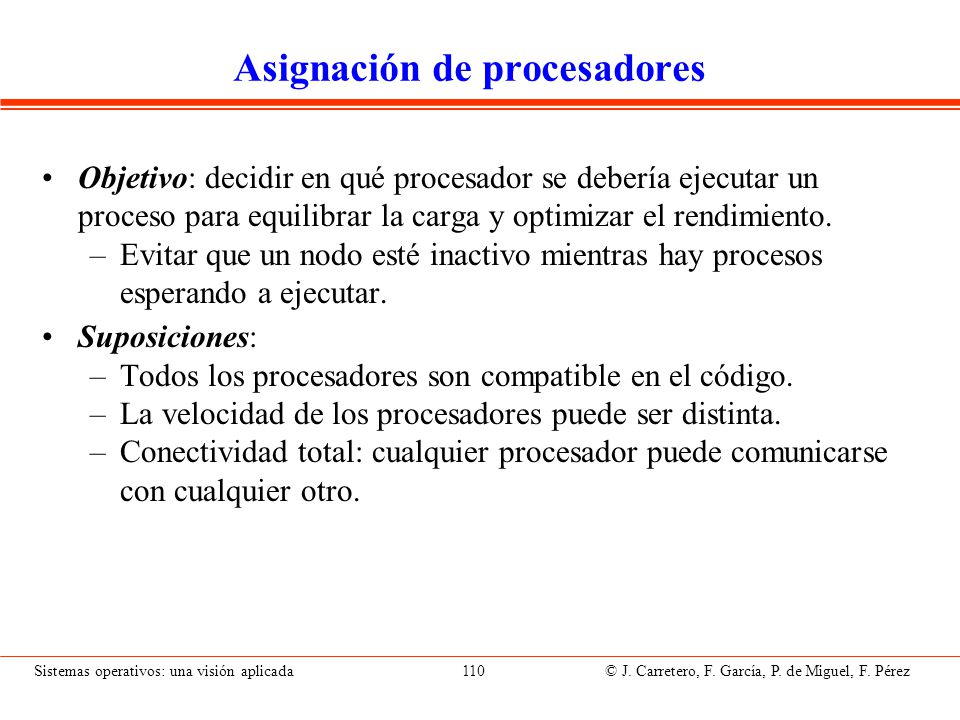

Asignación de procesadores
Objetivo: decidir en qué procesador se debería ejecutar un proceso para equilibrar la carga y optimizar el rendimiento. Evitar que un nodo esté inactivo mientras hay procesos esperando a ejecutar. Suposiciones: Todos los procesadores son compatible en el código. La velocidad de los procesadores puede ser distinta. Conectividad total: cualquier procesador puede comunicarse con cualquier otro. Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Estaciones de trabajo inactivas
En entornos típicos con estaciones de trabajo se desperdicia cerca del 80% de ciclos totales de CPU. Uso de estaciones de trabajo inactivas: Ejecutar procesos de forma totalmente transparente en máquinas remotas que se encuentran inactivas . Los usuarios de las estaciones de trabajo inactivas no deberían observar una degradación del rendimiento como consecuencia de la ejecución de procesos remotos. Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

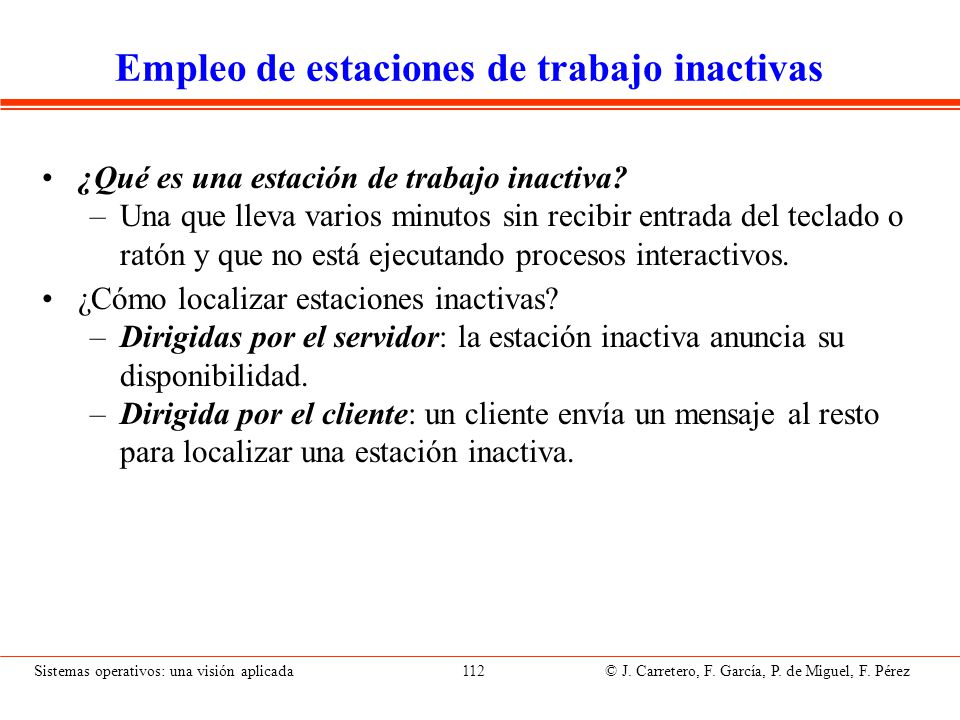

Empleo de estaciones de trabajo inactivas
¿Qué es una estación de trabajo inactiva? Una que lleva varios minutos sin recibir entrada del teclado o ratón y que no está ejecutando procesos interactivos. ¿Cómo localizar estaciones inactivas? Dirigidas por el servidor: la estación inactiva anuncia su disponibilidad. Dirigida por el cliente: un cliente envía un mensaje al resto para localizar una estación inactiva. Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Estrategias para localizar una estación inactiva

Algoritmos de distribución de la carga
Política de transferencia: determina cuando transferir. Política de selección: selecciona el proceso a transferir. Política de ubicación: selecciona el nodo al que transferir. Política de información: decide cuándo, desde dónde y qué información sobre otros nodos recoger. Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

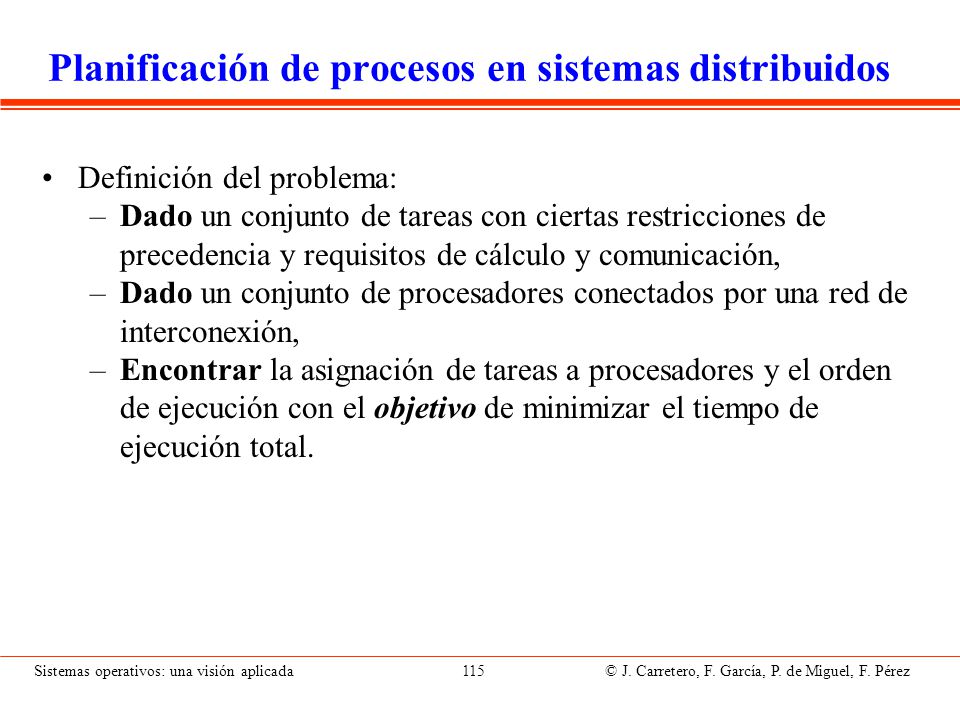

Planificación de procesos en sistemas distribuidos
Definición del problema: Dado un conjunto de tareas con ciertas restricciones de precedencia y requisitos de cálculo y comunicación, Dado un conjunto de procesadores conectados por una red de interconexión, Encontrar la asignación de tareas a procesadores y el orden de ejecución con el objetivo de minimizar el tiempo de ejecución total. Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Planificación de procesos

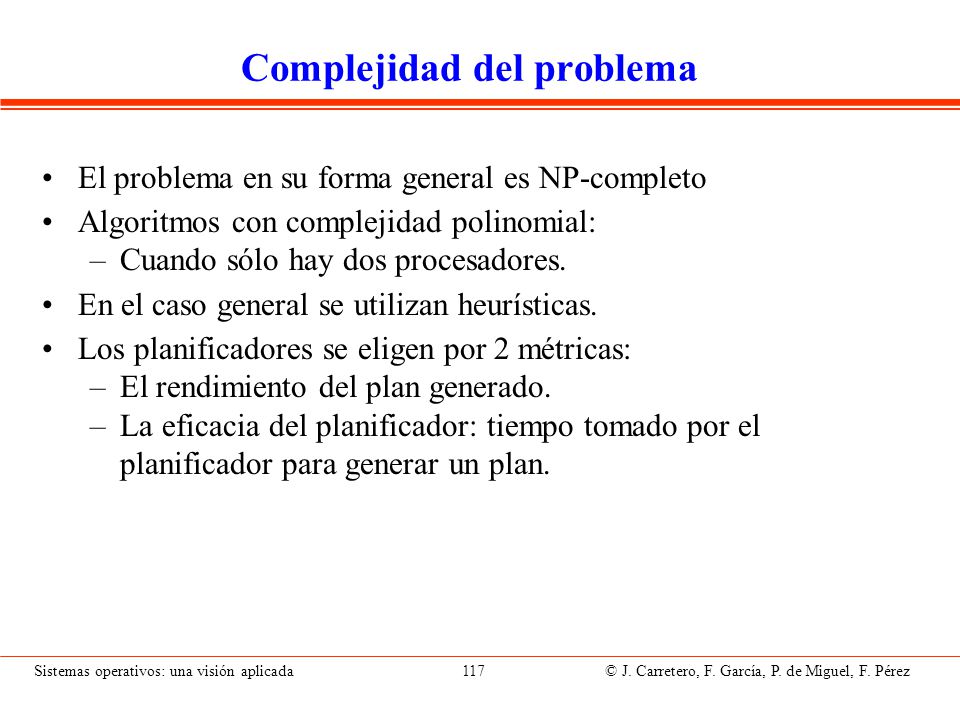

Complejidad del problema
El problema en su forma general es NP-completo Algoritmos con complejidad polinomial: Cuando sólo hay dos procesadores. En el caso general se utilizan heurísticas. Los planificadores se eligen por 2 métricas: El rendimiento del plan generado. La eficacia del planificador: tiempo tomado por el planificador para generar un plan. Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Contenido Sistemas de archivos Sistemas distribuidos

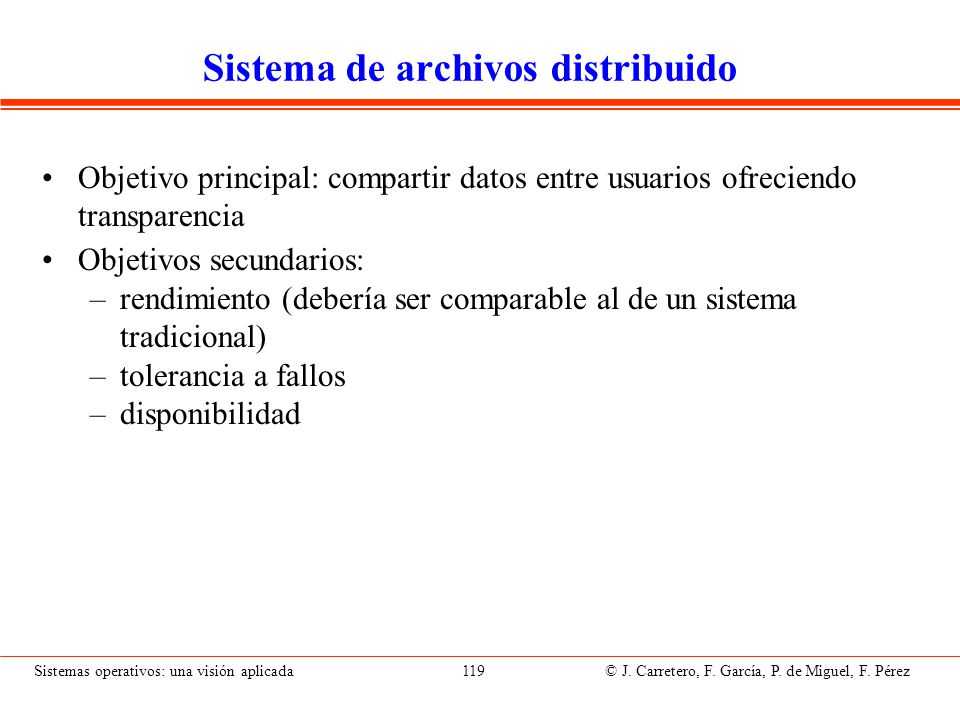

Sistema de archivos distribuido
Objetivo principal: compartir datos entre usuarios ofreciendo transparencia Objetivos secundarios: rendimiento (debería ser comparable al de un sistema tradicional) tolerancia a fallos disponibilidad Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

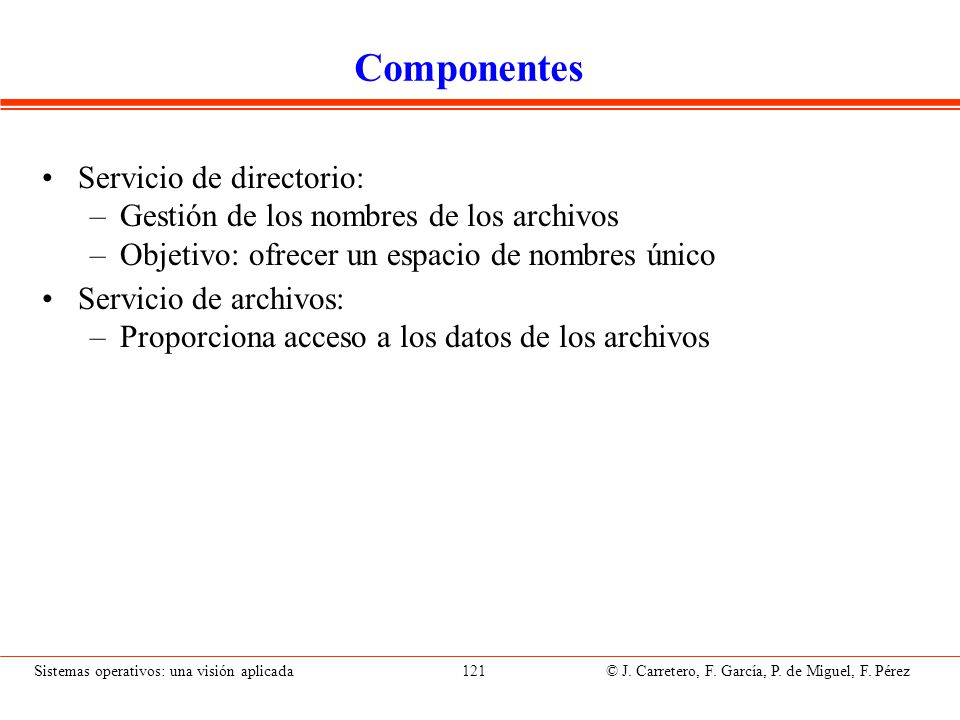

Componentes Servicio de directorio:
Gestión de los nombres de los archivos Objetivo: ofrecer un espacio de nombres único Servicio de archivos: Proporciona acceso a los datos de los archivos Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

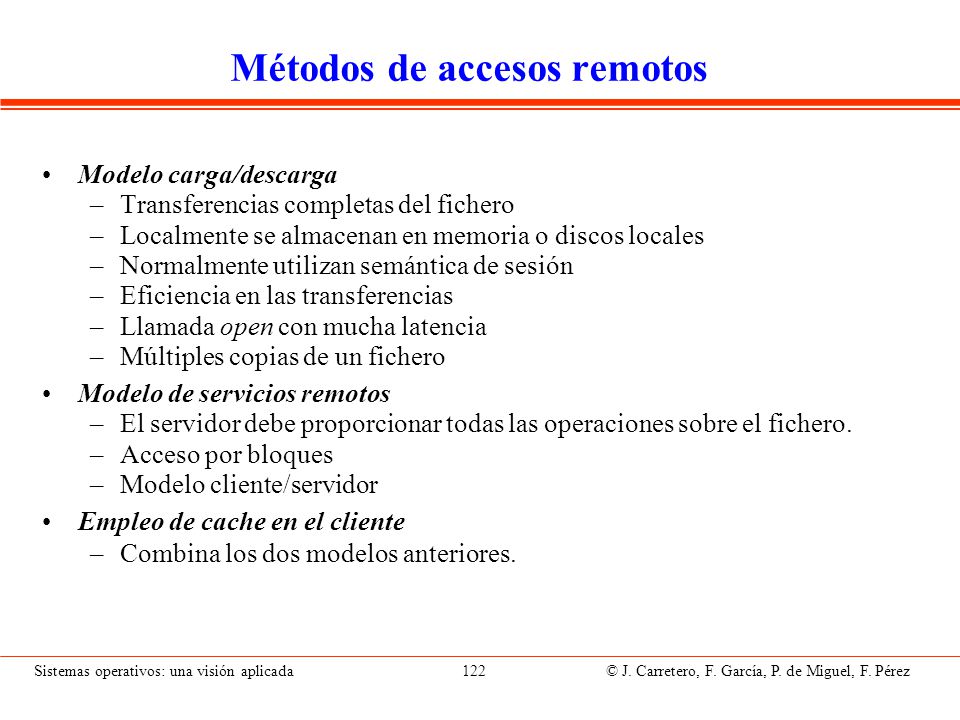

Métodos de accesos remotos
Modelo carga/descarga Transferencias completas del fichero Localmente se almacenan en memoria o discos locales Normalmente utilizan semántica de sesión Eficiencia en las transferencias Llamada open con mucha latencia Múltiples copias de un fichero Modelo de servicios remotos El servidor debe proporcionar todas las operaciones sobre el fichero. Acceso por bloques Modelo cliente/servidor Empleo de cache en el cliente Combina los dos modelos anteriores. Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

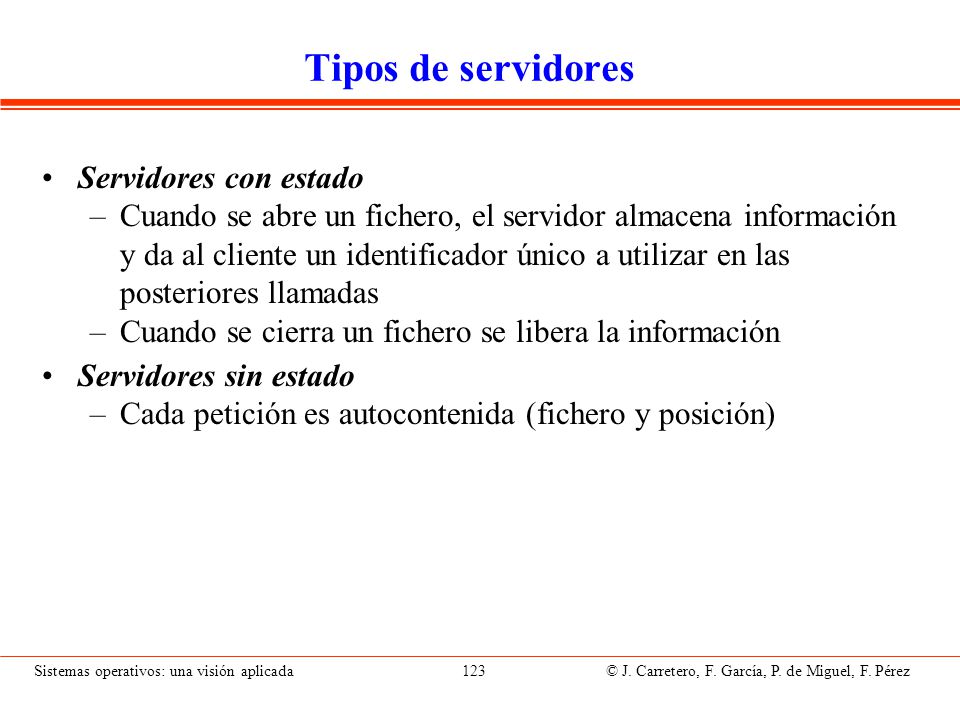

Tipos de servidores Servidores con estado
Cuando se abre un fichero, el servidor almacena información y da al cliente un identificador único a utilizar en las posteriores llamadas Cuando se cierra un fichero se libera la información Servidores sin estado Cada petición es autocontenida (fichero y posición) Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

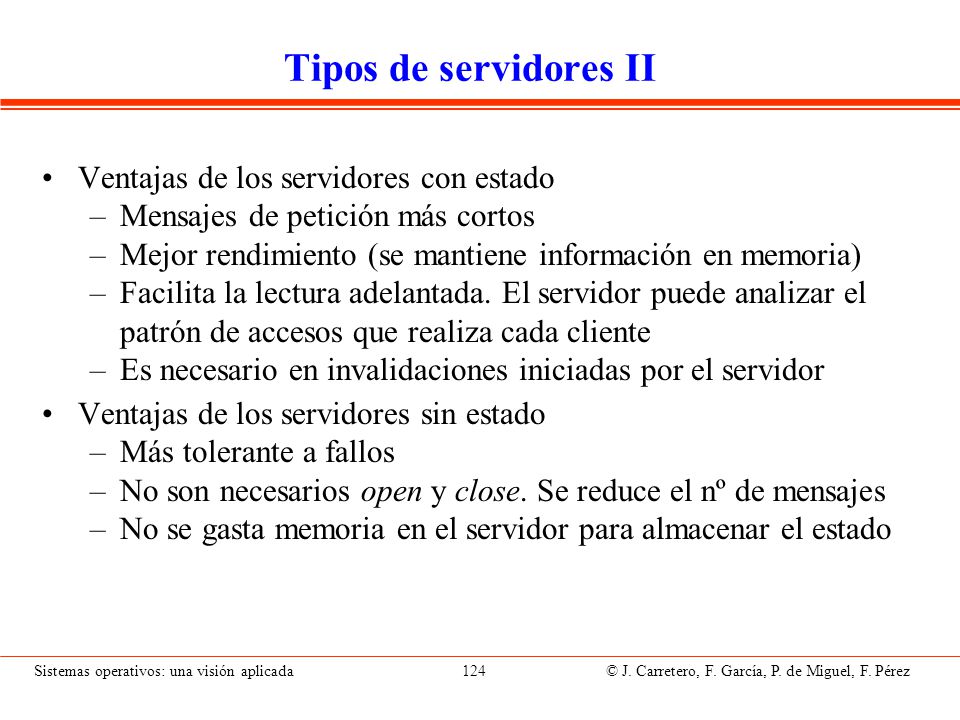

Tipos de servidores II Ventajas de los servidores con estado
Mensajes de petición más cortos Mejor rendimiento (se mantiene información en memoria) Facilita la lectura adelantada. El servidor puede analizar el patrón de accesos que realiza cada cliente Es necesario en invalidaciones iniciadas por el servidor Ventajas de los servidores sin estado Más tolerante a fallos No son necesarios open y close. Se reduce el nº de mensajes No se gasta memoria en el servidor para almacenar el estado Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

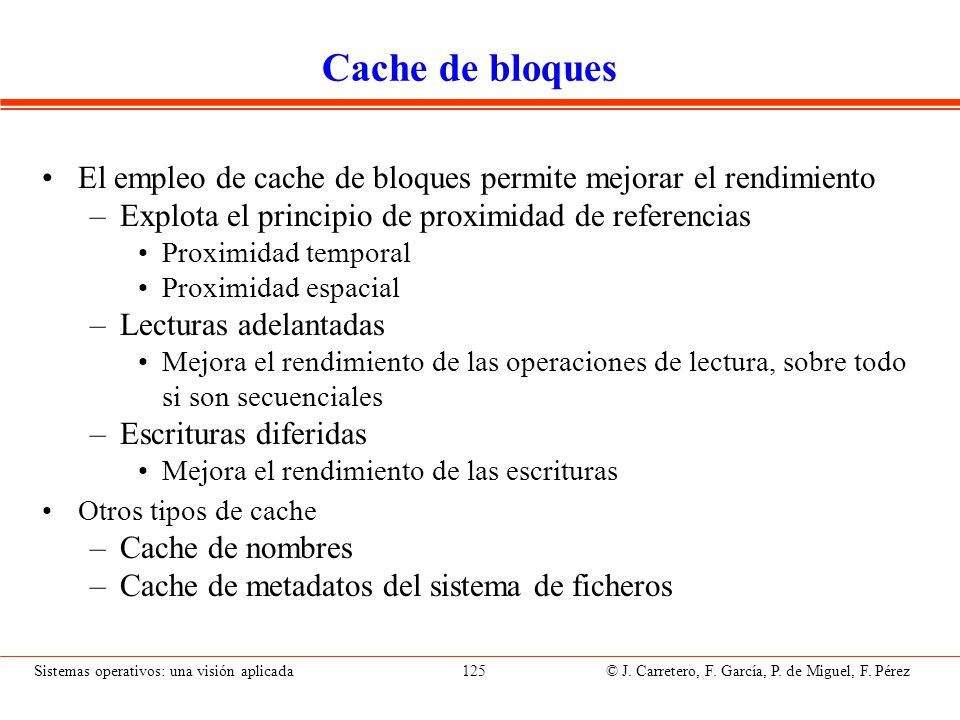

Cache de bloques El empleo de cache de bloques permite mejorar el rendimiento Explota el principio de proximidad de referencias Proximidad temporal Proximidad espacial Lecturas adelantadas Mejora el rendimiento de las operaciones de lectura, sobre todo si son secuenciales Escrituras diferidas Mejora el rendimiento de las escrituras Otros tipos de cache Cache de nombres Cache de metadatos del sistema de ficheros Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Localización de las cache en un SFD
Cache en los servidores Reducen los accesos a disco Cache en los clientes Reducen el tráfico por la red Reducen la carga en los servidores Mejora la capacidad de crecimiento Dos posibles localizaciones En discos locales Más capacidad, Más lento No volátil, facilita la recuperación En memoria principal Menor capacidad Más rápido Memoria volátil Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

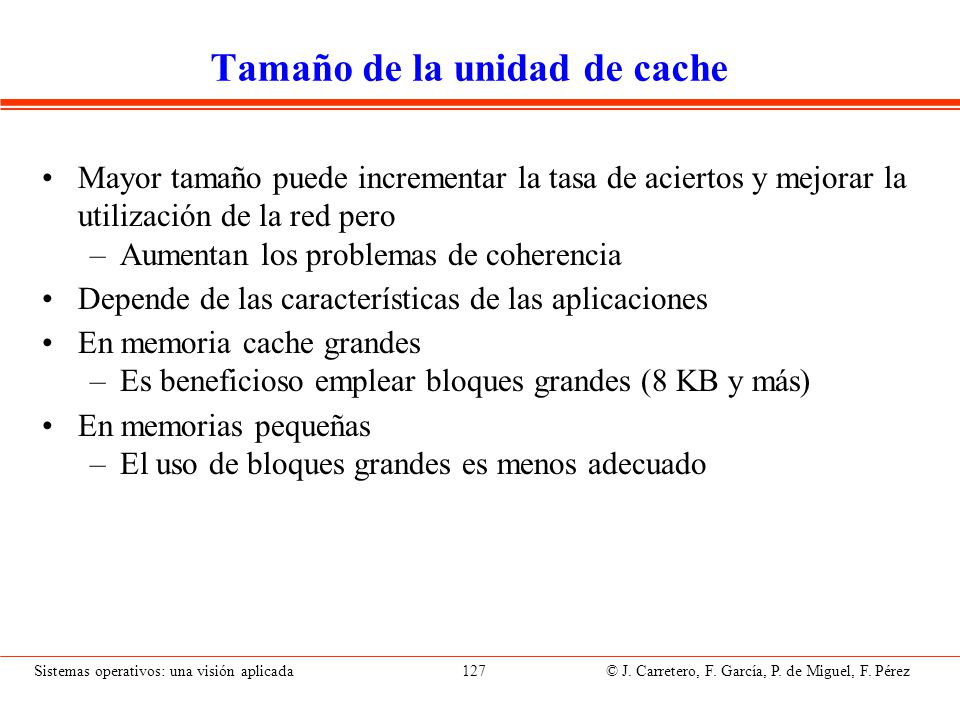

Tamaño de la unidad de cache
Mayor tamaño puede incrementar la tasa de aciertos y mejorar la utilización de la red pero Aumentan los problemas de coherencia Depende de las características de las aplicaciones En memoria cache grandes Es beneficioso emplear bloques grandes (8 KB y más) En memorias pequeñas El uso de bloques grandes es menos adecuado Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

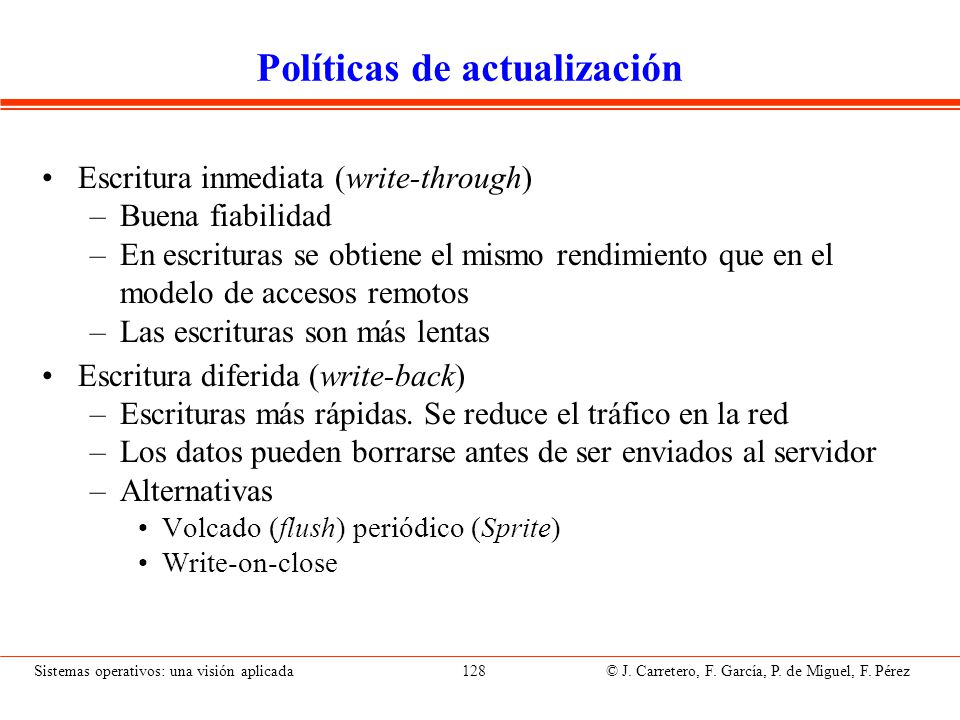

Políticas de actualización
Escritura inmediata (write-through) Buena fiabilidad En escrituras se obtiene el mismo rendimiento que en el modelo de accesos remotos Las escrituras son más lentas Escritura diferida (write-back) Escrituras más rápidas. Se reduce el tráfico en la red Los datos pueden borrarse antes de ser enviados al servidor Alternativas Volcado (flush) periódico (Sprite) Write-on-close Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

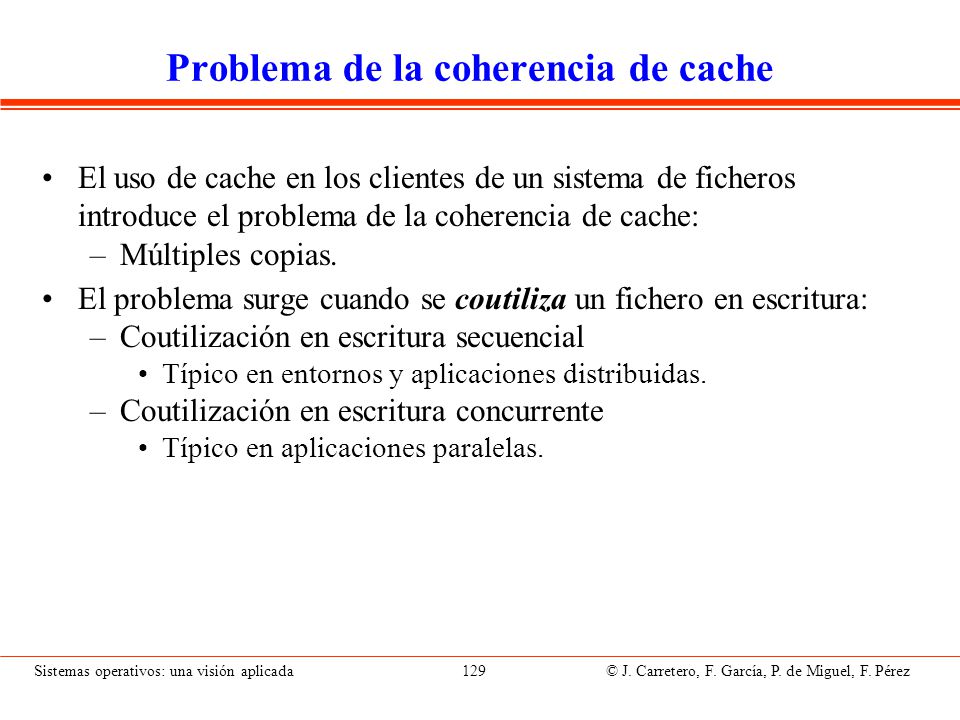

Problema de la coherencia de cache
El uso de cache en los clientes de un sistema de ficheros introduce el problema de la coherencia de cache: Múltiples copias. El problema surge cuando se coutiliza un fichero en escritura: Coutilización en escritura secuencial Típico en entornos y aplicaciones distribuidas. Coutilización en escritura concurrente Típico en aplicaciones paralelas. Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

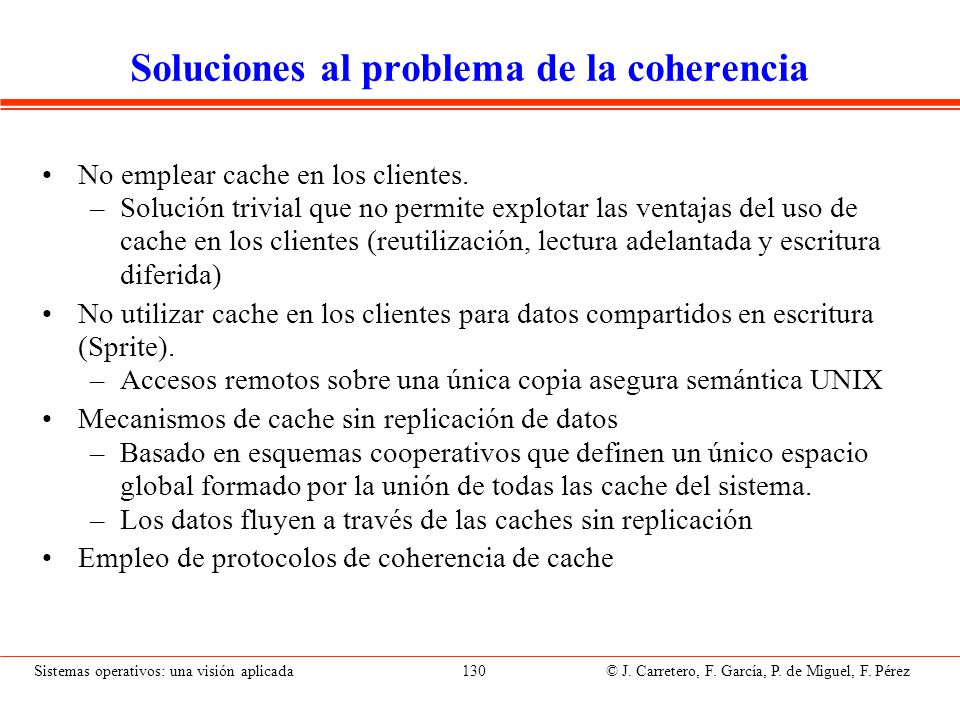

Soluciones al problema de la coherencia
No emplear cache en los clientes. Solución trivial que no permite explotar las ventajas del uso de cache en los clientes (reutilización, lectura adelantada y escritura diferida) No utilizar cache en los clientes para datos compartidos en escritura (Sprite). Accesos remotos sobre una única copia asegura semántica UNIX Mecanismos de cache sin replicación de datos Basado en esquemas cooperativos que definen un único espacio global formado por la unión de todas las cache del sistema. Los datos fluyen a través de las caches sin replicación Empleo de protocolos de coherencia de cache Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Contenido Gestión de memoria Sistemas distribuidos

Uso de paginadores externos

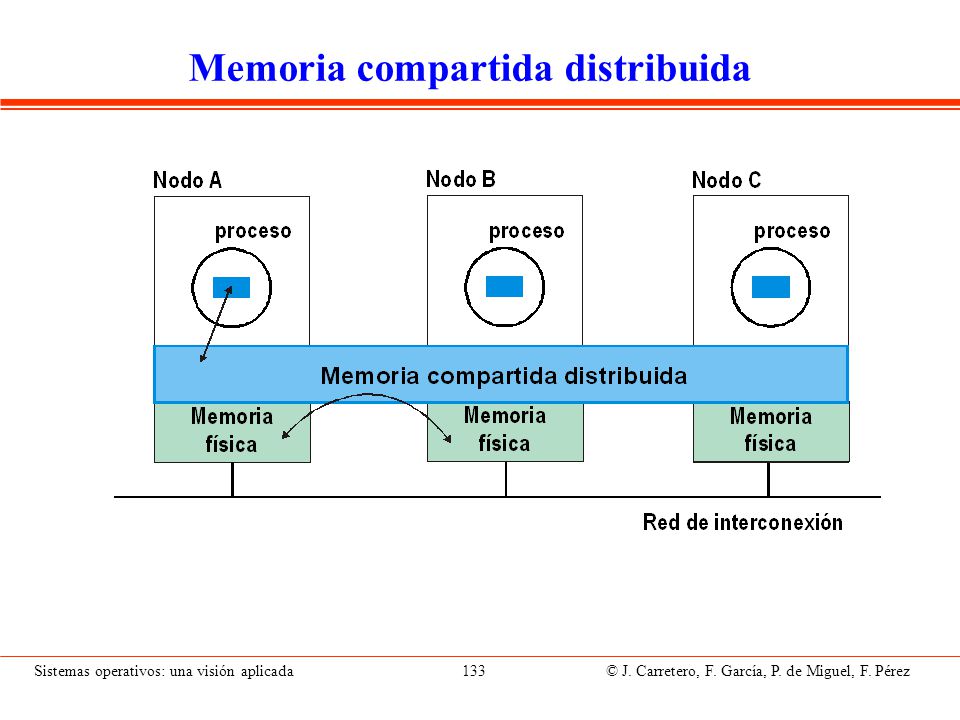

Memoria compartida distribuida

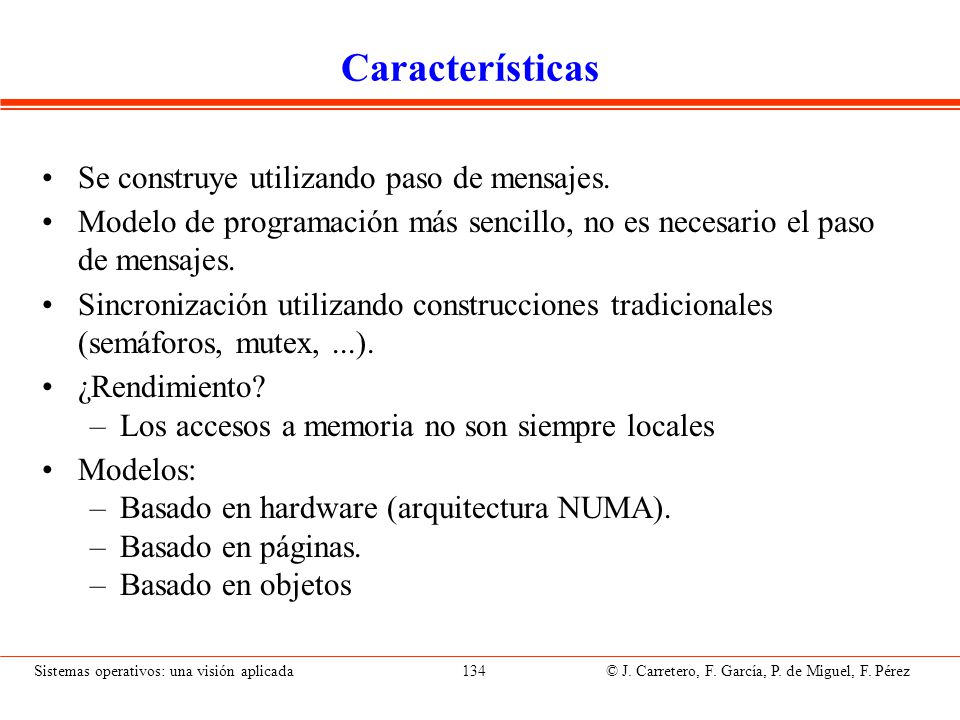

Características Se construye utilizando paso de mensajes.
Modelo de programación más sencillo, no es necesario el paso de mensajes. Sincronización utilizando construcciones tradicionales (semáforos, mutex, ...). ¿Rendimiento? Los accesos a memoria no son siempre locales Modelos: Basado en hardware (arquitectura NUMA). Basado en páginas. Basado en objetos Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Implementación Replicación y caching (igual que los sistemas de ficheros) Las escrituras se realizan localmente Aparece un problema en el acceso a variables compartidas (en escritura). Problema idéntico a la coherencia de cache Sistemas operativos: una visión aplicada © J. Carretero, F. García, P. de Miguel, F. Pérez

Contenido Sistemas distribuidos Sistemas operativos distribuidos

Presentaciones similares

Presentación del tema: "Contenido Sistemas distribuidos Sistemas operativos distribuidos"— Transcripción de la presentación:

Presentaciones similares

Sobre el proyecto

Feedback

Iniciar la sesión

Autorizarse a través de una red social:

Contenido Sistemas distribuidos Sistemas operativos distribuidos

Presentaciones similares

Presentación del tema: "Contenido Sistemas distribuidos Sistemas operativos distribuidos"— Transcripción de la presentación:

Presentaciones similares

Sobre el proyecto

Feedback
