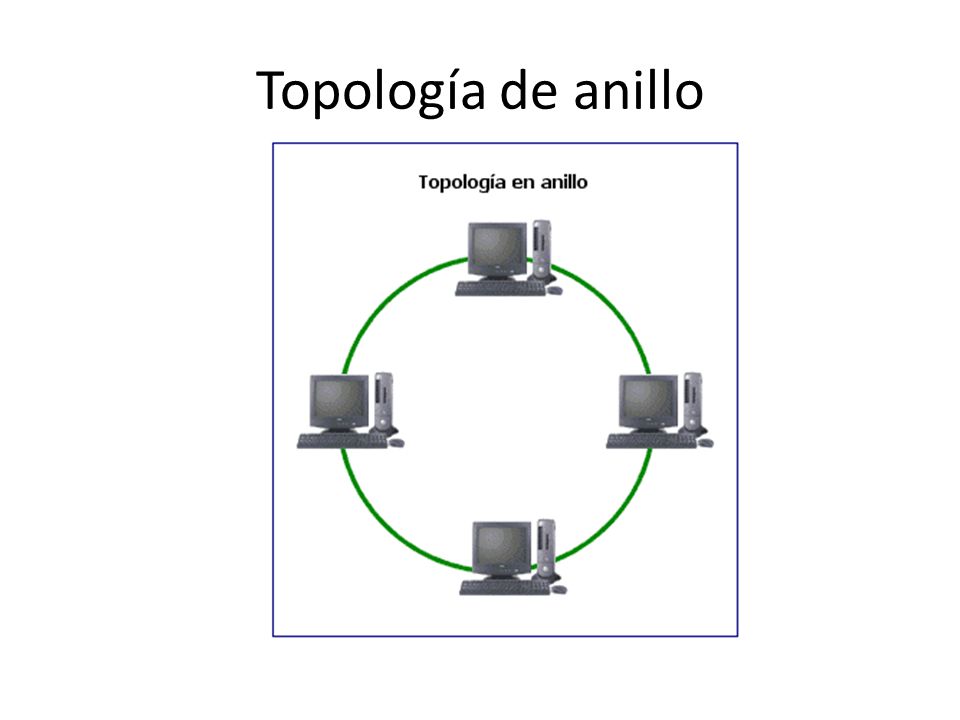

1 Topología de anillo

2 Topología de anillo doble
Una topología en anillo doble consta de dos anillos concéntricos, donde cada host de la red está conectado a ambos anillos, aunque los dos anillos no están conectados directamente entre sí. Es análoga a la topología de anillo, con la diferencia de que, para incrementar la confiabilidad y flexibilidad de la red, hay un segundo anillo redundante que conecta los mismos dispositivos. La topología de anillo doble actúa como si fueran dos anillos independientes, de los cuales se usa solamente uno por vez.

3 Topología en malla En una topología de malla, cada nodo se enlaza directamente con los demás nodos. Las ventajas son que, como cada todo se conecta físicamente a los demás, creando una conexión redundante, si algún enlace deja de funcionar la información puede circular a través de cualquier cantidad de enlaces hasta llegar a destino. Además, esta topología permite que la información circule por varias rutas a través de la red. La desventaja física principal es que sólo funciona con una pequeña cantidad de nodos, ya que de lo contrario la cantidad de medios necesarios para los enlaces, y la cantidad de conexiones con los enlaces se torna abrumadora.

4 Topología en malla

5 Topología de red celular
La topología celular está compuesta por áreas circulares o hexagonales, cada una de las cuales tiene un nodo individual en el centro. La topología celular es un área geográfica dividida en regiones (celdas) para los fines de la tecnología inalámbrica. En esta tecnología no existen enlaces físicos; sólo hay ondas electromagnéticas. La ventaja obvia de una topología celular (inalámbrica) es que no existe ningún medio tangible aparte de la atmósfera terrestre o el del vacío del espacio exterior (y los satélites). Las desventajas son que las señales se encuentran presentes en cualquier lugar de la celda y, de ese modo, pueden sufrir disturbios y violaciones de seguridad. Como norma, las topologías basadas en celdas se integran con otras topologías, ya sea que usen la atmósfera o los satélites.

6 Topología de red celular

7 Redes de Área Local Estandarizadas
Uno de los problemas a resolver dentro de una red es la forma en la que se debe definir quien tendrá el uso del medio a través del cual se va a establecer la comunicación, para este tipo de decisiones es importante tomar en cuenta la topología, el medio y el objetivo para el que fue diseñada la red. De esta manera en la actualidad se cuenta con estándares para redes de área local que contienen la mayor cantidad de equipos a nivel global, estos son las redes Ethernet, Redes Token Ring y las redes FDDI.

8 Las topologías LAN más comunes
Ethernet: topología de bus lógica y en estrella física o en estrella extendida. Token Ring: topología de anillo lógica y una topología física en estrella. FDDI: topología de anillo lógica y topología física de anillo doble.

9 Redes Ethernet Los métodos de acceso al medio establecen las reglas a seguir para tomar el control del medio y transmitir datos. Ethernet utiliza el método de Acceso Múltiple con Detección de portadora y detección de Colisión (CSMA/CD).

10 Redes Token Ring En redes Token Ring se usa una trama llamada “token” que se comparte con todas las estaciones de trabajo. La estación de trabajo que disponga del token tendrá el derecho de transmitir datos, y el resto de la red deberá esperar hasta que la información alcance su destino.

11 Redes FDDI La Interfaz de Datos Distribuidos por Fibra (FDDI) es un método más rápido que Ethernet que fue diseñado y desarrollado por el Instituto Americano de Estándares Nacionales (ANSI) en 1980. FDDI se define como un estándar que debe ofrecer desde 100 Mbps y escalar hasta los Gigabits. Su mecanismo esta basado en Paso de testigo y el medio que utiliza es la fibra óptica además de contar con un anillo a prueba de fallas que lo caracteriza como un estándar de alta confiabilidad.

12 Capa Física de la LAN Se utilizan varios símbolos para representar los distintos tipos de redes y de medios.

13 Medios de red Cada red informática se puede desarrollar con varios tipos de medios distintos. Cada medio tiene sus ventajas y desventajas. Algunas de las ventajas y desventajas se relacionan con: La longitud del cable El costo La facilidad de instalación La susceptibilidad a interferencias

14 Ethernet Ethernet es la tecnología LAN de uso más frecuente. (10 Mbps)
Un grupo formado por las empresas Digital, Intel y Xerox, conocido como DIX, fue el primero en implementar Ethernet. DIX creó e implementó la primera especificación LAN Ethernet, la cual se utilizó como base para la especificación del Instituto de Ingenieros Eléctrica y Electrónica (IEEE), publicada en 1980. Más tarde, el IEEE extendió la especificación a tres nuevas comisiones conocidas como 802.3u (Fast Ethernet o ethernet de alta velocidad) 100 Mbps 802.3z (Gigabit Ethernet transmitido en fibra óptica) 802.3ab (Gigabit Ethernet en UTP).

15 Tecnologías Ethernet

16 Especificaciones de Medios Ethernet
Las especificaciones de los cables y conectores usados para admitir las implementaciones de Ethernet derivan del TIA ( cuerpo de estándares de la Asociación de la Industria de las Telecomunicaciones ) y la Asociación de Industrias Electrónicas (EIA) Las categorías de cableado definidas para Ethernet derivan del Estándar de Recorridos y Espacios de Telecomunicaciones para Edificios Comerciales EIA/TIA-568 (SP-2840).

17 Medios Ethernet 10base2

18 Medios Ethernet 10base5

19 Medios Ethernet Par Torcido

20 Medios Ethernet Fibra óptica
