Republica De Panamá Ministerio De Educación Instituto Profesional y Técnico de Veraguas Trabajo de C. Eléctrico Proyecto La fuente de 0 a 25 v Nombre Alvis Padilla GradoXIºBEspecialidad Bachiller en electrónica Profesor Andrés Sam Fecha de entrega 14-8-2013 II Trimestre
2
Introducción En el siguiente trabajo explicaremos paso a paso de cómo podemos construir una fuete de 0 a 25 v la cual puede ser muy útil en nuestro hogar y por lo cual nos trae grandes conocimientos de cómo podemos aprender a leer un diagrama.
3
Primer paso El primer paso se inicia con dibujar el diagrama en modo espejo
4
Paso dos Se trabaja con un papel carbón y se calca el dibujo que se avía echo
5
Paso tres Paso tres Se forra la placa con cinta adhesiva
6
paso cuatro ya dibujado el diagrama y forrada en tei por segunda vez se procede a dibujar el diagrama en la placa de cobre
7
Paso cinco Se recorta y se deja solo el dibujo en la placa
8
paso seis se baña la placa en acido asta que solo quede el lado de el dibujo de la placa
9
Paso siete Se le extrae lo que es la cinta adhesiva restante
10
Paso ocho se procede a hacer los huecos en la placa para así poder instalar las piezas
11
Paso nueve Se comienza armar la fuente desde el conecto, interruptor, fusible.
12
Paso diez Se conecta el interruptor a el transformador
13

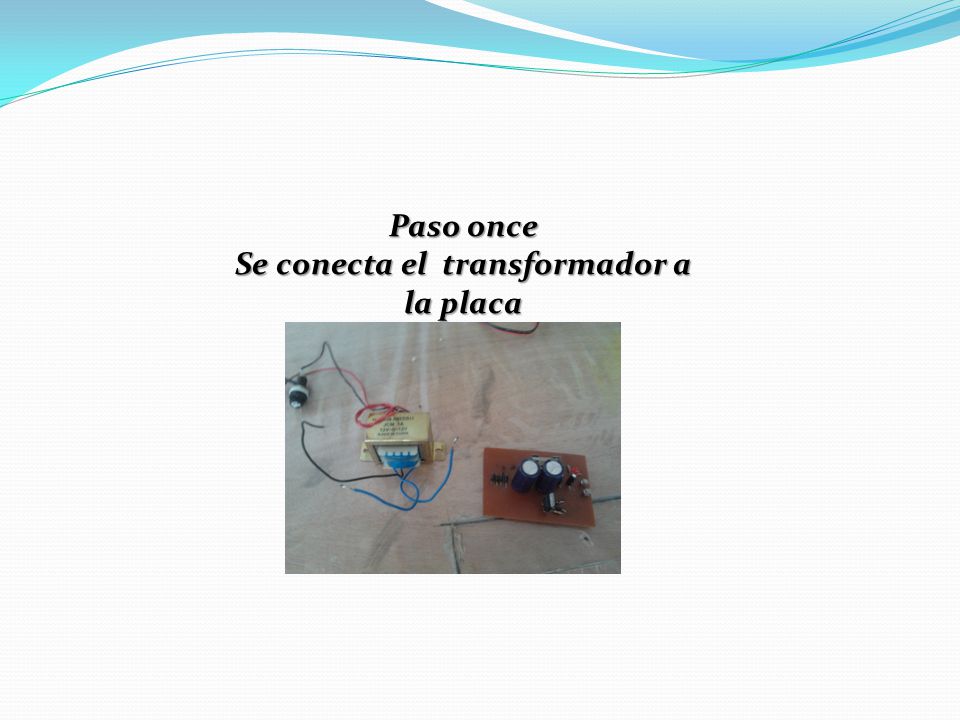

Paso once Se conecta el transformador a la placa
14
Paso doce Se pegan todas las piezas en la fuente
15
Paso trece Se conecta al potenciómetro a la placa
16
Paso catorce Después que todo este colocado en su respectivo lugar se procede a medir el voltaje de salida de la fuente para ver si esta funcionando en completo orden
17
Paso Quince colocar las piezas en la placa según el diagrama
18
Paso dieciséis colocar todas las piezas
19

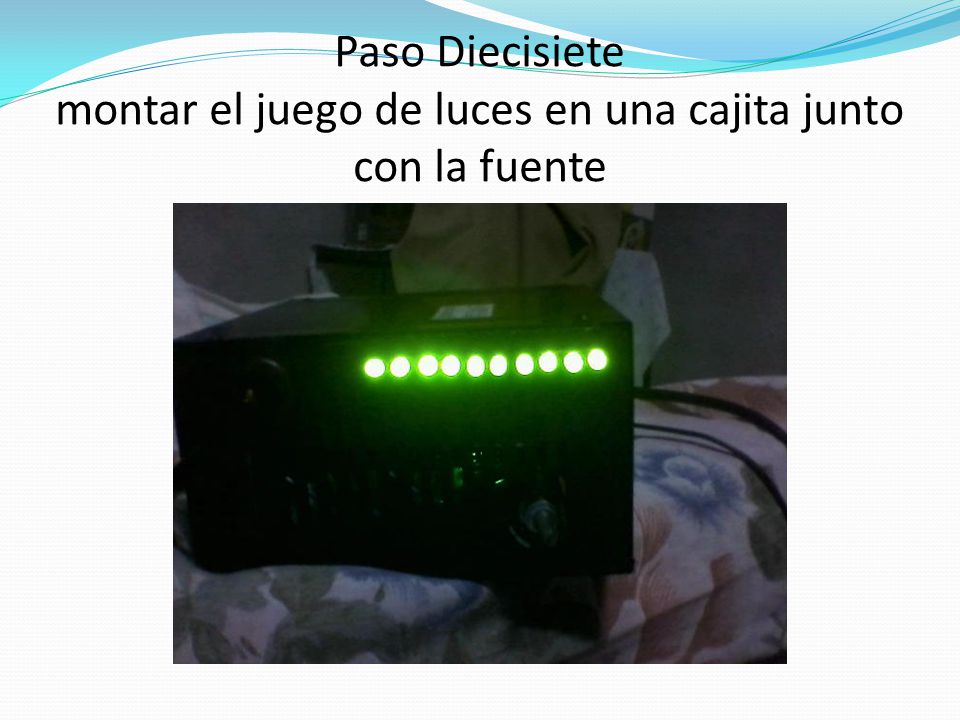

Paso Diecisiete montar el juego de luces en una cajita junto con la fuente
