Diseño de un sistema de evaluación de la integridad estructural

Presentación del tema: "Diseño de un sistema de evaluación de la integridad estructural"— Transcripción de la presentación:

1 Diseño de un sistema de evaluación de la integridad estructural
Trabajo Final de Carrera Ingeniería técnica telecomunicaciones Telemática Junio 2011 Daniel Hoyo Zambrana

2 Circuiteria analógica
Introducción Circuiteria analógica Software de control El circuito impreso Conclusiones Junio 2011 Daniel Hoyo Zambrana

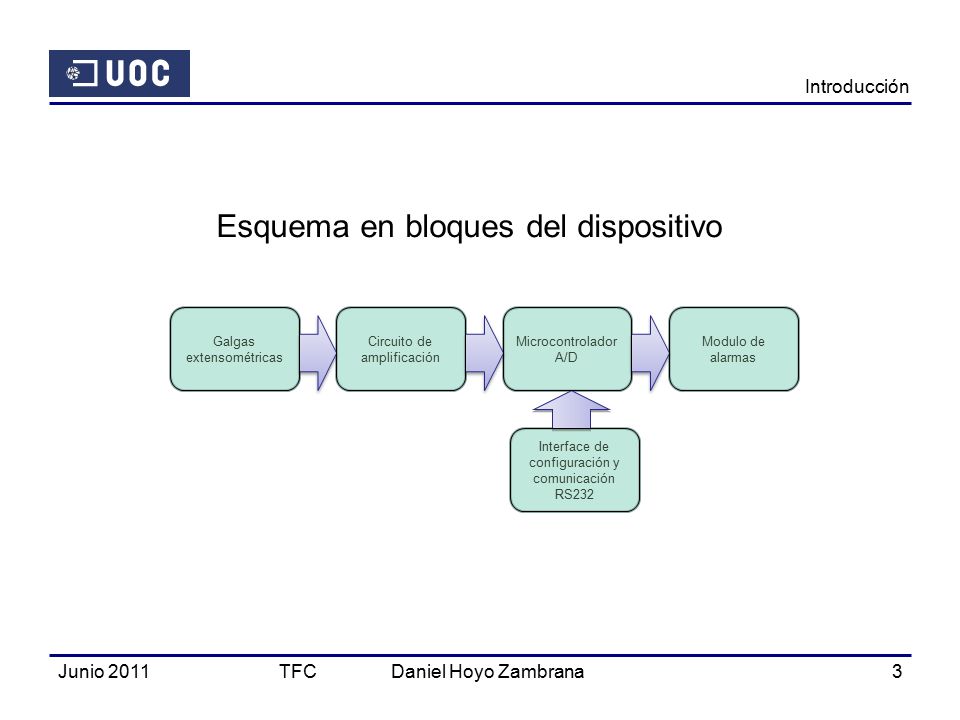

3 Esquema en bloques del dispositivo
Introducción Esquema en bloques del dispositivo Galgas extensométricas Circuito de amplificación Microcontrolador A/D Modulo de alarmas Interface de configuración y comunicación RS232 Junio 2011 Daniel Hoyo Zambrana

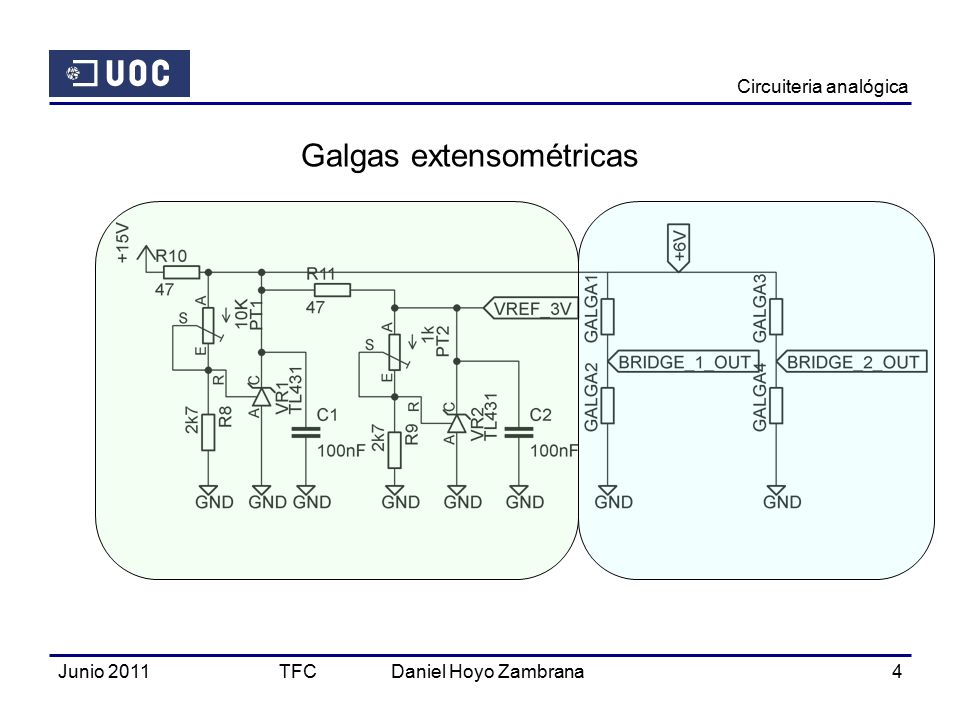

4 Galgas extensométricas
Circuiteria analógica Galgas extensométricas Junio 2011 Daniel Hoyo Zambrana

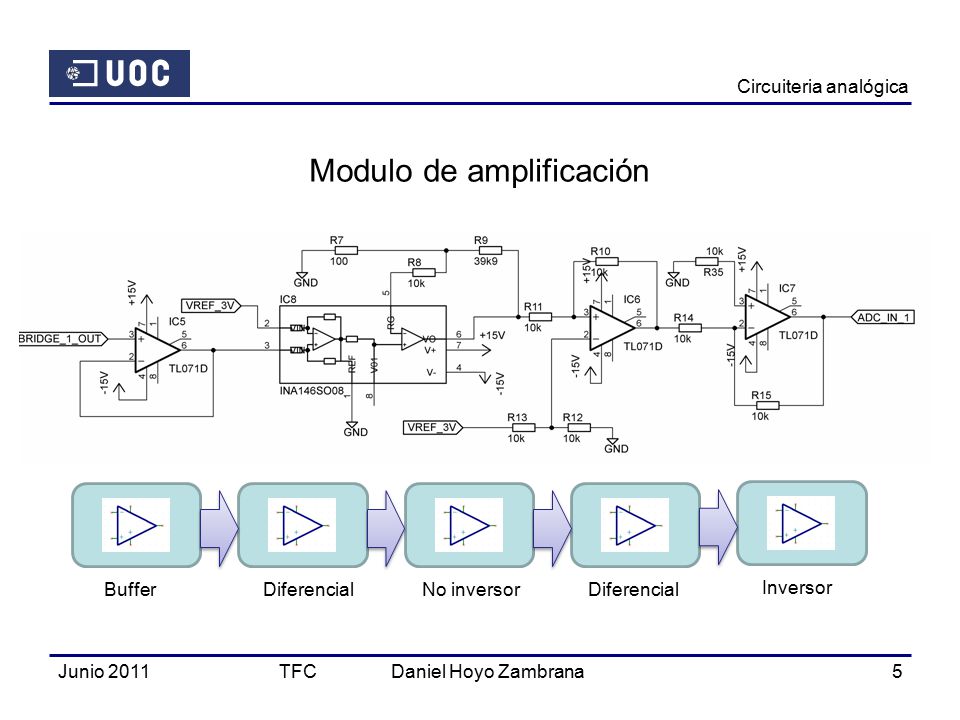

5 Modulo de amplificación
Circuiteria analógica Modulo de amplificación Buffer Diferencial No inversor Inversor Junio 2011 Daniel Hoyo Zambrana

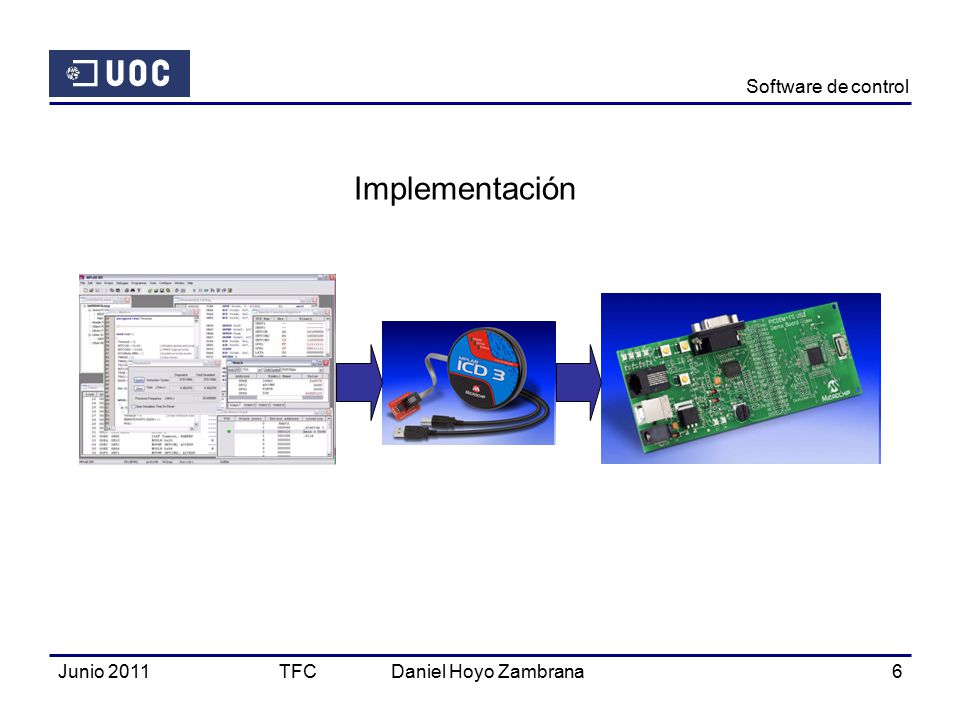

6 Software de control Implementación Junio 2011 Daniel Hoyo Zambrana

7 Circuito impreso Circuito Impreso Junio 2011 Daniel Hoyo Zambrana

8 Conclusiones Se han alcanzado los objetivos iníciales del proyecto
Almacenamiento de acontecimientos Junio 2011 Daniel Hoyo Zambrana

9 Gracias Gracies Thank You Danke
Junio 2011 Daniel Hoyo Zambrana
