MATERIA: FISICA ESPECTROS ELECTROMAGNÉTICOS FACILITADOR: ING
MATERIA: FISICA ESPECTROS ELECTROMAGNÉTICOS FACILITADOR: ING.YOBANI GUEVARA CORTES PONENTE: MARCOS DAVILA FRANCISCO
2
Espectro electromagnético
Es un conjunto de ondas que van desde las ondas con mayor longitud como las ondas de radio, hasta los que tienen menor longitud como los rayos Gamma. El espectro de un objeto es la distribución característica de la radiación electromagnética de ese objeto.
3
Existen dos fuentes principales de campos electromagnéticos
Los naturales En el medio en que vivimos, hay campos electromagnéticos por todas partes, se producen y pertenecen a nuestro medio natural pero son invisibles para el ojo humano. Se producen campos eléctricos por la acumulación de cargas eléctricas en determinadas zonas de la atmósfera por efecto de las tormentas. El campo magnético terrestre que es causa de los polos magnéticos Norte y Sur sirve a pájaros, peces, incluso a humanos, para su orientación
5
Artificiales Se trata de fuentes generadas por el hombre: Para diagnosticar la rotura de un hueso por un accidente deportivo, se utilizan los rayos X. La electricidad que surge de cualquier toma de corriente lleva asociados campos electromagnéticos de frecuencia baja. Además, diversos tipos de ondas de radio de frecuencia más alta se utilizan para transmitir información, ya sea por medio de antenas de televisión, estaciones de radio o estaciones base de telefonía móvil.
8
Tipos de radiación Radiofrecuencia son utilizadas mediante antenas del tamaño apropiado, con longitudes de onda en los límites de cientos de metros a aproximadamente un milímetro. Se usan para la transmisión de datos, a través de la modulación. La televisión, los teléfonos móviles, las resonancias magnéticas, o las redes inalámbricas y de radio-aficionados, son algunos usos populares de las ondas de radio., pueden transportar información variando la combinación de amplitud, frecuencia y fase de la onda dentro de una banda de frecuencia.
11
Microondas Son ondas los suficientemente cortas como para emplear guías de ondas metálicas tubulares de diámetro razonable. La energía de microondas se produce con tubos klistrón y tubos magnetrón, y con diodos de estado sólido como los dispositivos Gunn e IMPATT.
12
Las microondas son absorbidas por la moléculas que tienen un momento dipolar en líquidos. En un horno microondas, este efecto se usa para calentar la comida. La radiación de microondas de baja intensidad se utiliza en Wi-Fi.
13
El microondas usa un magnetrón para producir ondas a una frecuencia de aproximadamente 2,45 GHz. Estas ondas hacen vibrar las moléculas de agua, lo cual genera calor.
14
El horno microondas promedio, cuando está activo, está en un rango cercano y bastante poderoso como para causar interferencia con campos electromagnéticos mal protegidos, como los que se encuentran en dispositivos médicos móviles y aparatos electrónicos baratos.
15
Rayos T La radiación de terahertzios (o Rayos T) es una región del espectro situada entre el infrarrojo lejano y las microondas. Hasta hace poco, este rango estaba muy poco estudiado, ya que apenas había fuentes para la energía microondas en el extremo alto de la banda Sin embargo, están apareciendo aplicaciones para mostrar imágenes y comunicaciones. Los científicos también buscan aplicar la tecnología de rayos T en las fuerzas armadas, donde podrían usarse para dirigirlas a las tropas enemigas, ya que las ondas de alta frecuencia incapacitan los equipos electrónicos.
16
Radiación Terahertz o rayos T
Ha cautivado a investigadores, ingenieros y expertos en seguridad con la promesa de ofrecer una detección química sensible, una transmisión de datos ultrarrápida y la capacidad para “ver a través” de las paredes y la ropa.
18
Radiación infrarroja La radiación infrarroja o radiación térmica es un tipo de radiación electromagnética, como la luz visible, pero de mayor longitud de onda (menor energía). Cualquier cuerpo con temperatura mayor que 0 Kelvin, emite radiación infrarroja.
19
Radiación infrarroja Su longitud de onda, se encuentra en el rango entre los 700 nanómetros y un milímetro, es la siguiente en longitud al rojo, el color de longitud de onda más larga de la luz visible, de ahí su nombre de infrarrojo, que significa por debajo del rojo.
20
La radiación infrarroja se divide en:
infrarrojo próximo cuando la longitud de onda está comprendida entre los 0,8µm y los 2,5 µm infrarrojo medio cuando la longitud de onda está comprendida entre los 2,5µm y 50 µm infrarrojo lejano cuando la longitud de onda está comprendida entre los 50µm y los 1000 µm
22
Radiación visible (luz)
La frecuencia por encima del infrarrojo es la de la luz visible. Este es el rango en el que el Sol y las estrellas similares a él emiten la mayor parte de su radiación.
24
No es probablemente una coincidencia que el ojo humano sea sensible a las longitudes de onda que el sol emite con más fuerza. La luz visible son absorbidas y emitidas por electrones en las moléculas y átomos que se mueven desde un nivel de energía a otro. La luz que vemos con nuestros ojos es realmente una parte muy pequeña del espectro electromagnético.
26

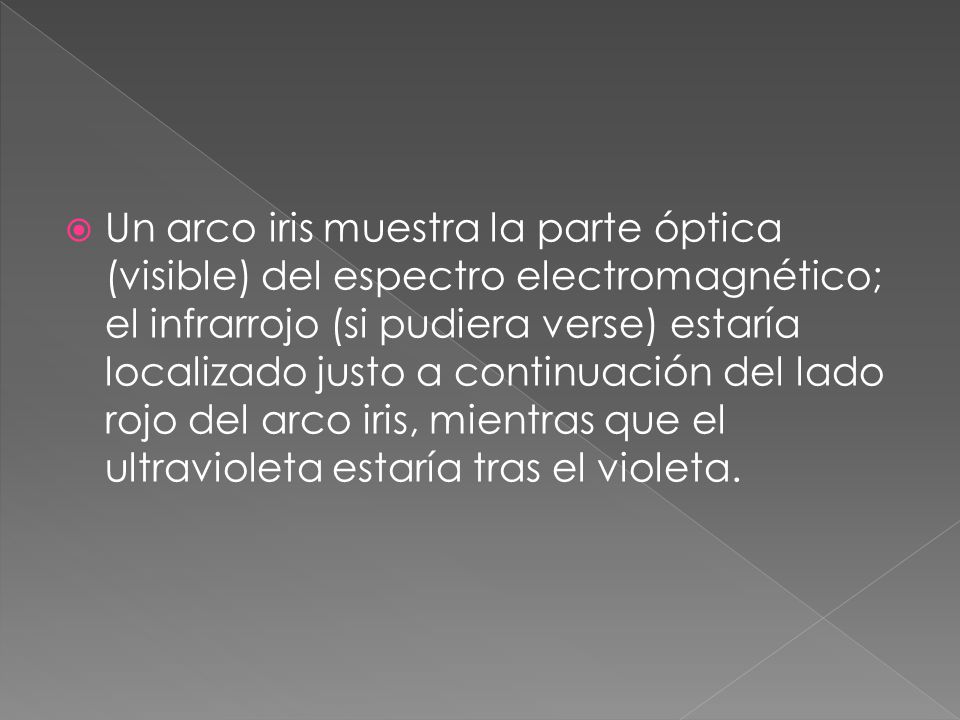

Un arco iris muestra la parte óptica (visible) del espectro electromagnético; el infrarrojo (si pudiera verse) estaría localizado justo a continuación del lado rojo del arco iris, mientras que el ultravioleta estaría tras el violeta.
28
Luz ultravioleta Que es la radiación cuya longitud de onda es más corta que el extremo violeta del espectro visible La radiación ultravioleta más próxima a la luz visible es la responsable de el color tostado que adquiere nuestra piel en verano.
30
A efectos de clasificación, se considera la radiación UV en tres partes:
Ultravioleta-A, responsable de las pecas y de que nos pongamos morenos. En dosis moderadas es beneficiosa para el organismo. Ultravioleta-B, nociva, culpable del cáncer de piel de las personas que se exponen al sol sin protección. Ultravioleta-C , altamente nociva, pero que casi nunca alcanza la superficie terrestre al ser rechazada por la atmósfera.
31
El vidrio ordinario es prácticamente opaco a los tres tipos de radiación ultravioleta, por esta razón, es muy difícil "ponerse moreno" detrás de un vidrio. La lámina, rechaza el 99% de estas radiaciones.
33
Rayos X Después del ultravioleta vienen los rayos X. Los rayos X duros tienen longitudes de onda más cortas que los rayos X suaves. Se usan generalmente para ver a través de algunos objetos, así como para la física de alta energía y la astronomía. Las estrellas de neutrones y los discos de acreción alrededor de los agujeros negros emiten rayos X, lo que nos permite estudiarlos. Los rayos X pasan por la mayor parte de sustancias, y esto los hace útiles en medicina e industria. También son emitidos por las estrellas, y especialmente por algunos tipos de nebulosas. Un aparato de radiografía funciona disparando un haz de electrones sobre un "objetivo". Si los electrones se disparan con suficiente energía, se producen rayos X.
35
Rayos gamma son ondas electromagnéticas emitidas por núcleos radioactivos durante ciertas reacciones nucleares.
37
Rayos gamma Después de los rayos X duros vienen los rayos gamma. Son los fotones más energéticos, y no se conoce el límite más bajo de su longitud de onda. Son útiles a los astrónomos en el estudio de objetos o regiones de alta energía, y son útiles para los físicos gracias a su capacidad penetrante y su producción de radioisótopos. La longitud de onda de los rayos gamma puede medirse con gran exactitud por medio de dispersión Compton.
