1 © 2012 Autodesk Aplicaciones móviles en Autodesk® Infrastructure Map Server Luis Carrión Pérez Gerente General de GIS Networks SAC – Perú Instructor para Semco CAD - Perú Autodesk Instructor Code # 32000

2 © 2012 Autodesk  Luis Carrión Pérez, ingeniero geólogo de profesión.  Usuario de Productos Autodesk desde 1988  Certificación en AutoCAD Map desde 1998  Instructor Autorizado desde 2006  Desarrollo de Aplicaciones para Catastro desde 2007  Gerente de GIS Networks desde 2008  Instructor para SEMCO CAD desde 2009  Aplicaciones GIS desarrolladas en Perú y Ecuador ¡Bienvenidos!

3 © 2012 Autodesk Sumario En esta clase, de manera rápida y sencilla podremos generar, a partir de elementos en AutoCAD® Map y usando Autodesk Infrastructure Map Server, una aplicación webmapping que será posible visualizar en cualquier dispositivo móvil.

4 © 2012 Autodesk Objetivos Al final de la clase usted estará preparado para:  Instalar Autodesk Infrastructure Map Server y su aplicación móvil.  Preparar los datos usando FDO en AutoCAD Map 3D  Publicar en AIMS a partir de AutoCAD Map 3D  Personalización del entorno en AIMS para la visualización en móviles.

5 © 2012 Autodesk Módulo 1: ¿Cómo instalar Autodesk ® Infrastructure Map Server 2013?

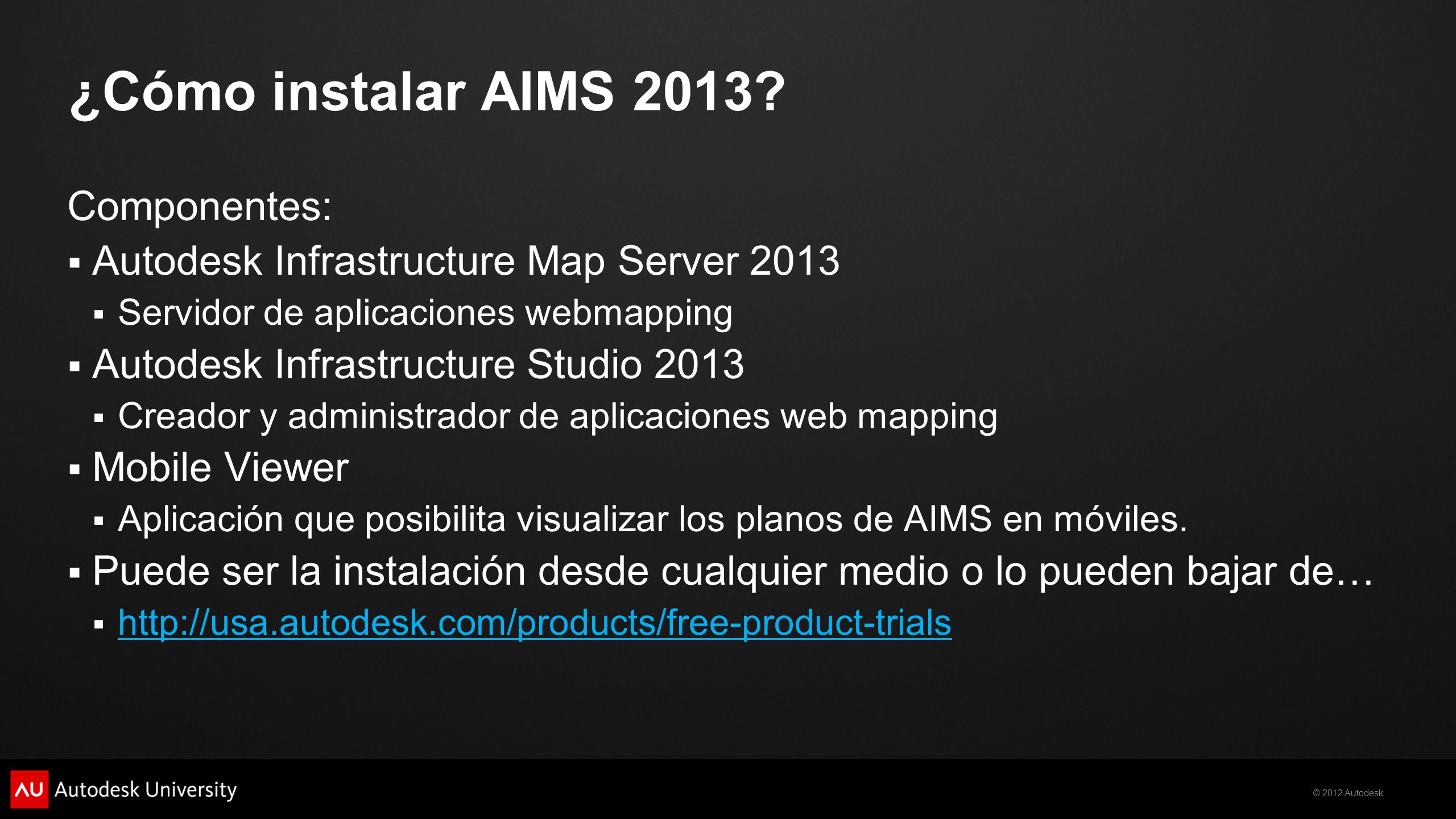

6 © 2012 Autodesk ¿Cómo instalar AIMS 2013? Componentes:  Autodesk Infrastructure Map Server 2013  Servidor de aplicaciones webmapping  Autodesk Infrastructure Studio 2013  Creador y administrador de aplicaciones web mapping  Mobile Viewer  Aplicación que posibilita visualizar los planos de AIMS en móviles.  Puede ser la instalación desde cualquier medio o lo pueden bajar de…  http://usa.autodesk.com/products/free-product-trials http://usa.autodesk.com/products/free-product-trials

7 © 2012 Autodesk ¿Cómo instalar AIMS 2013? Consideraciones:  ¿En dónde voy a instalar AIMS?  ¿En una laptop? ¿En una desktop? ¿En un servidor?  ¿En qué sistema operativo voy a instalar AIMS?  ¿Windows de escritorio? ¿Windows Server? ¿Alguna distribución Linux?  ¿Qúé servidor web voy a usar?  ¿IIS? ¿Apache? En este ejemplo:  Instalaremos en una laptop, en windows 7, usando Apache

8 © 2012 Autodesk Instalación de Infrastructure Map Server y sus componentes

9 © 2012 Autodesk Instalación de Infrastructure Map Server y sus componentes

10 © 2012 Autodesk Instalación de Infrastructure Map Server y sus componentes

11 © 2012 Autodesk Instalación de Infrastructure Map Server y sus componentes

12 © 2012 Autodesk Instalación de Infrastructure Map Server y sus componentes

13 © 2012 Autodesk Instalación de Infrastructure Map Server y sus componentes

14 © 2012 Autodesk Instalación exitosa de Infrastructure Map Server. Site Administrator

15 © 2012 Autodesk Módulo 2: Preparación de los datos en AutoCAD Map 3D 2013

16 © 2012 Autodesk Cómo trabajar con los datos en AutoCAD Map 3D  ¿SDF o SHP?  Spatial Database Format: versión actual SDF3  ¿SDF o DWG?  Puede almacenar y gestionar muchos más datos que DWG.  Es muy rápido, lo que permite que las aplicaciones lean y visualicen decenas de miles de elementos por segundo.  Proporciona la potencia de una base de datos  Un archivo SDF puede almacenar una única clase de elemento o varias clases de elemento. (1) Wikipedia en español

17 © 2012 Autodesk Usando el comando MAPEXPORT en AutoCAD Map 3D 2013

18 © 2012 Autodesk Usando MAPEXPORT para crear SDF

19 © 2012 Autodesk Módulo 3: Publicar en Infrastructure MapServer 2013 a partir de AutoCAD Map 3d 2013

20 © 2012 Autodesk MapPublishToMapGuide  Comando que nos permite publicar directamente en MapServer Infrastructure  Podemos actualizar los resultados de forma automática  Nos conectaremos a un servidor Mapserver y podremos ver el resultado en la web  En esta versión 2013, el entorno ha cambiado (1) Wikipedia en español

21 © 2012 Autodesk Usando el comando MAPPUBLISHTOMAPGUIDE en AutoCAD Map 3D 2013

22 © 2012 Autodesk Nueva configuración de MAPPUBLISHTOMAPGUIDE en AutoCAD Map 3D 2013

23 © 2012 Autodesk Selection Destination Folder en el nuevo MAPPUBLISHTOMAPGUIDE

24 © 2012 Autodesk Módulo 4: ¿Cómo visualizar los datos publicados en un móvil?

25 © 2012 Autodesk Visualizar el resultado en un dispositivo móvil  Se utiliza el visor MobileViewer, instalado al inicio.  Trabaja con recursos específicos que nos permiten reconocer dispositivos móviles.  MobileViewer es un conjunto de clases JavaScript, archivos CSS, íconos e imágenes, diseñados específicamente para ser consultados en móviles.  Para la correcta visualización, se usan APIs de Google Maps, Yahoo Maps o Bing (MSN) (1) Wikipedia en español

26 © 2012 Autodesk Visualizar el resultado en un dispositivo móvil  En nuestro caso, configuraremos los recursos directamente en el navegador usando este enlace: http://localhost:8008/mapserver2013/MobileViewer/index.html?map=Li brary://AU/AU.Plano.MapDefinition&baselayers=bing.google http://localhost:8008/mapserver2013/MobileViewer/index.html?map=Li brary://AU/AU.Plano.MapDefinition&baselayers=bing.google  http://localhost:8008/mapserver2013/ es la ubicación de nuestro servidor MapServer  MobileViewer/index.html nos señala la aplicación para leer móviles y el archivo index.html donde se encuentran las configuraciones de los javascript, los css, los íconos y las imágenes para los móviles.  map=Library://AU/AU.Plano.MapDefinition Es el plano que será publicado  baselayers=bing.google Capas base que usa MobileViewer para publicar en el móvil. Pueden ser APIS de Google, Yahoo, Osm o Bing (1) Wikipedia en español

27 © 2012 Autodesk MOBILE VIEWER de Autodesk Infrastructure Map Server en un navegador convencional
