1 © 2012 Autodesk Simplifique sus Diseños con Autodesk® Inventor® Professional 2013 Hector Santacruz N Coordinador de Proyectos Vera Quintana Asociados

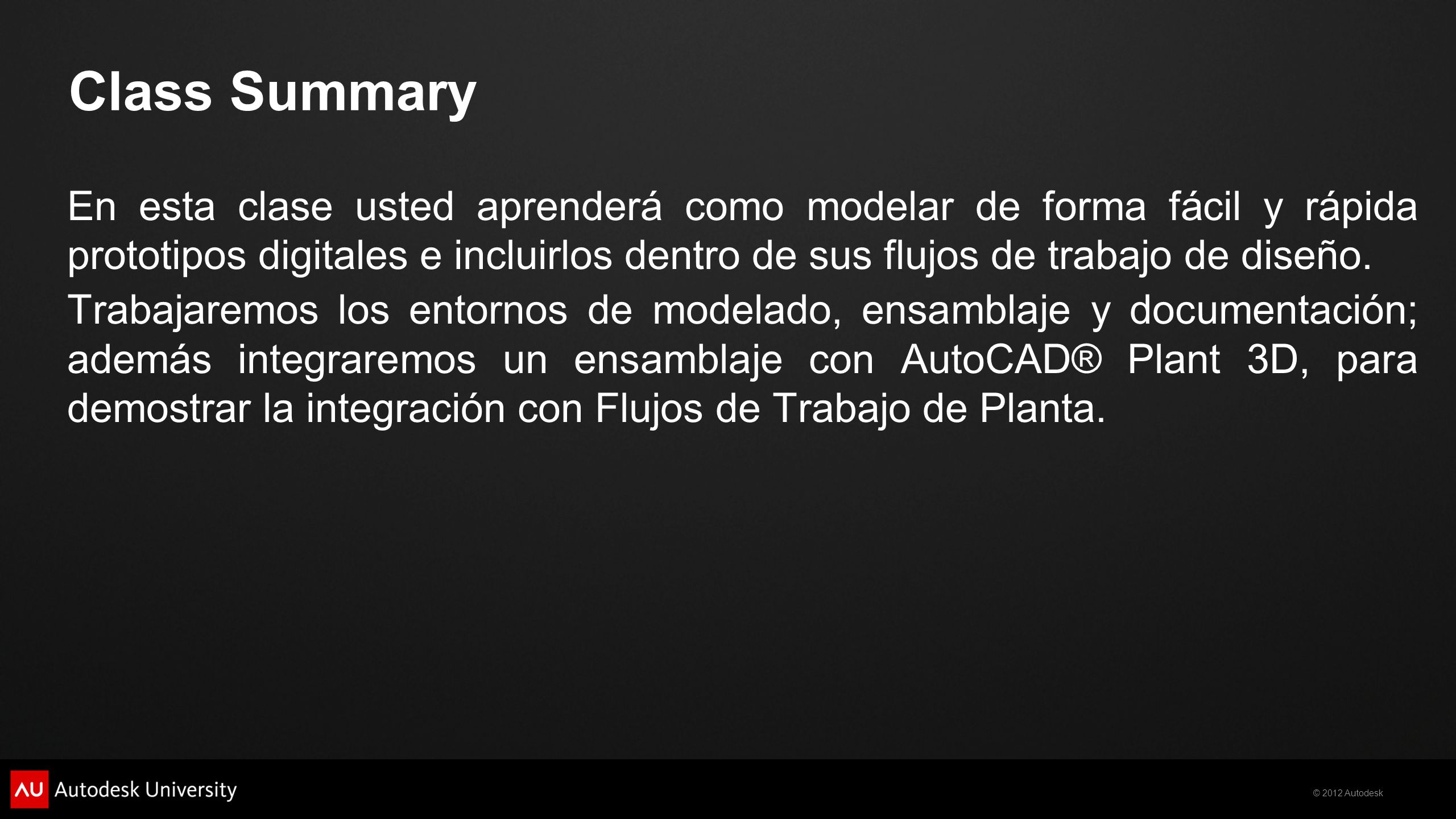

2 © 2012 Autodesk Class Summary En esta clase usted aprenderá como modelar de forma fácil y rápida prototipos digitales e incluirlos dentro de sus flujos de trabajo de diseño. Trabajaremos los entornos de modelado, ensamblaje y documentación; además integraremos un ensamblaje con AutoCAD® Plant 3D, para demostrar la integración con Flujos de Trabajo de Planta.

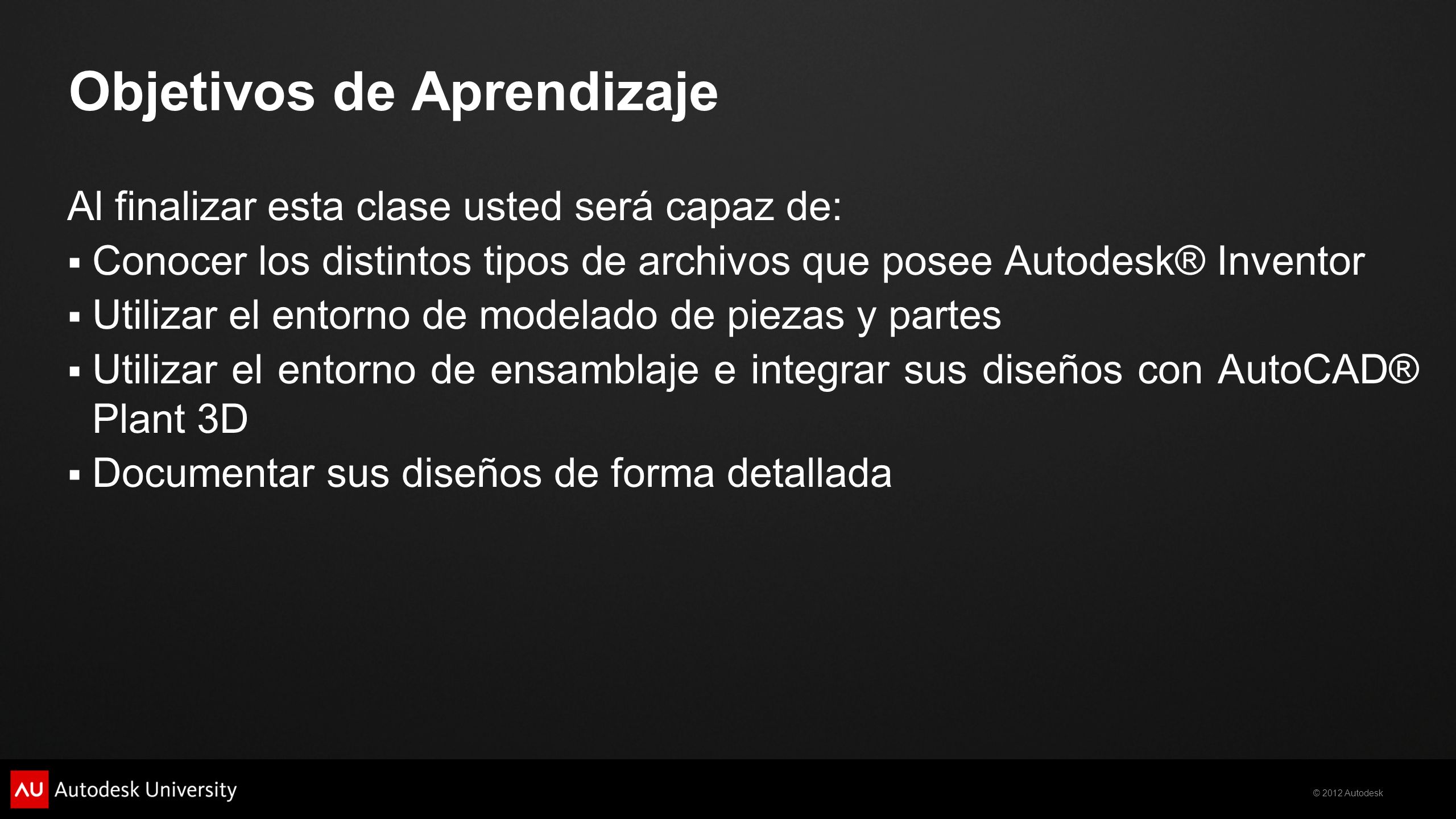

3 © 2012 Autodesk Objetivos de Aprendizaje Al finalizar esta clase usted será capaz de: Conocer los distintos tipos de archivos que posee Autodesk® Inventor Utilizar el entorno de modelado de piezas y partes Utilizar el entorno de ensamblaje e integrar sus diseños con AutoCAD® Plant 3D Documentar sus diseños de forma detallada

4 © 2012 Autodesk Tipos de Archivos en Autodesk® Inventor

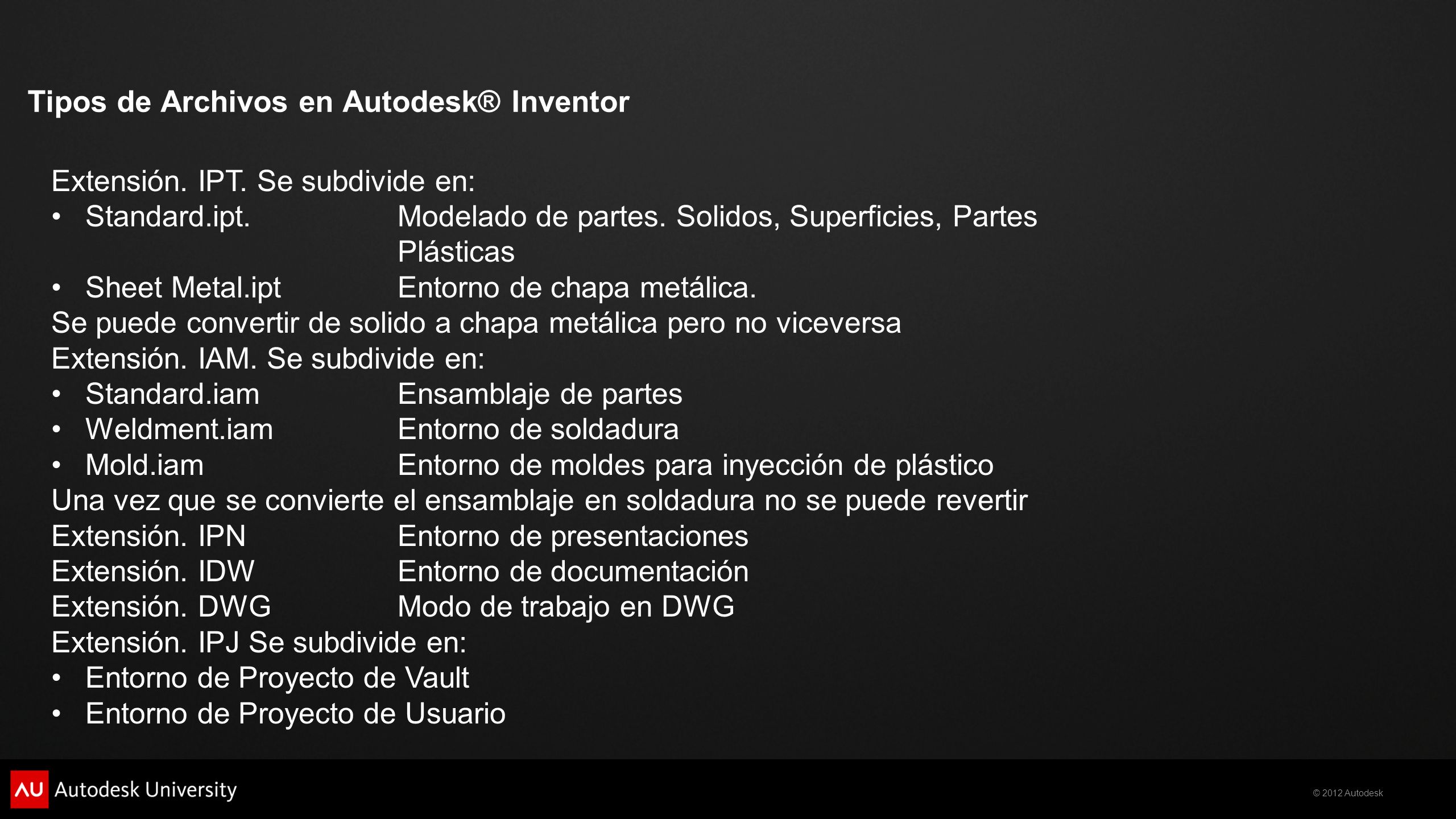

5 © 2012 Autodesk Tipos de Archivos en Autodesk® Inventor Extensión. IPT. Se subdivide en: Standard.ipt. Modelado de partes. Solidos, Superficies, Partes Plásticas Sheet Metal.iptEntorno de chapa metálica. Se puede convertir de solido a chapa metálica pero no viceversa Extensión. IAM. Se subdivide en: Standard.iamEnsamblaje de partes Weldment.iamEntorno de soldadura Mold.iam Entorno de moldes para inyección de plástico Una vez que se convierte el ensamblaje en soldadura no se puede revertir Extensión. IPNEntorno de presentaciones Extensión. IDWEntorno de documentación Extensión. DWGModo de trabajo en DWG Extensión. IPJ Se subdivide en: Entorno de Proyecto de Vault Entorno de Proyecto de Usuario

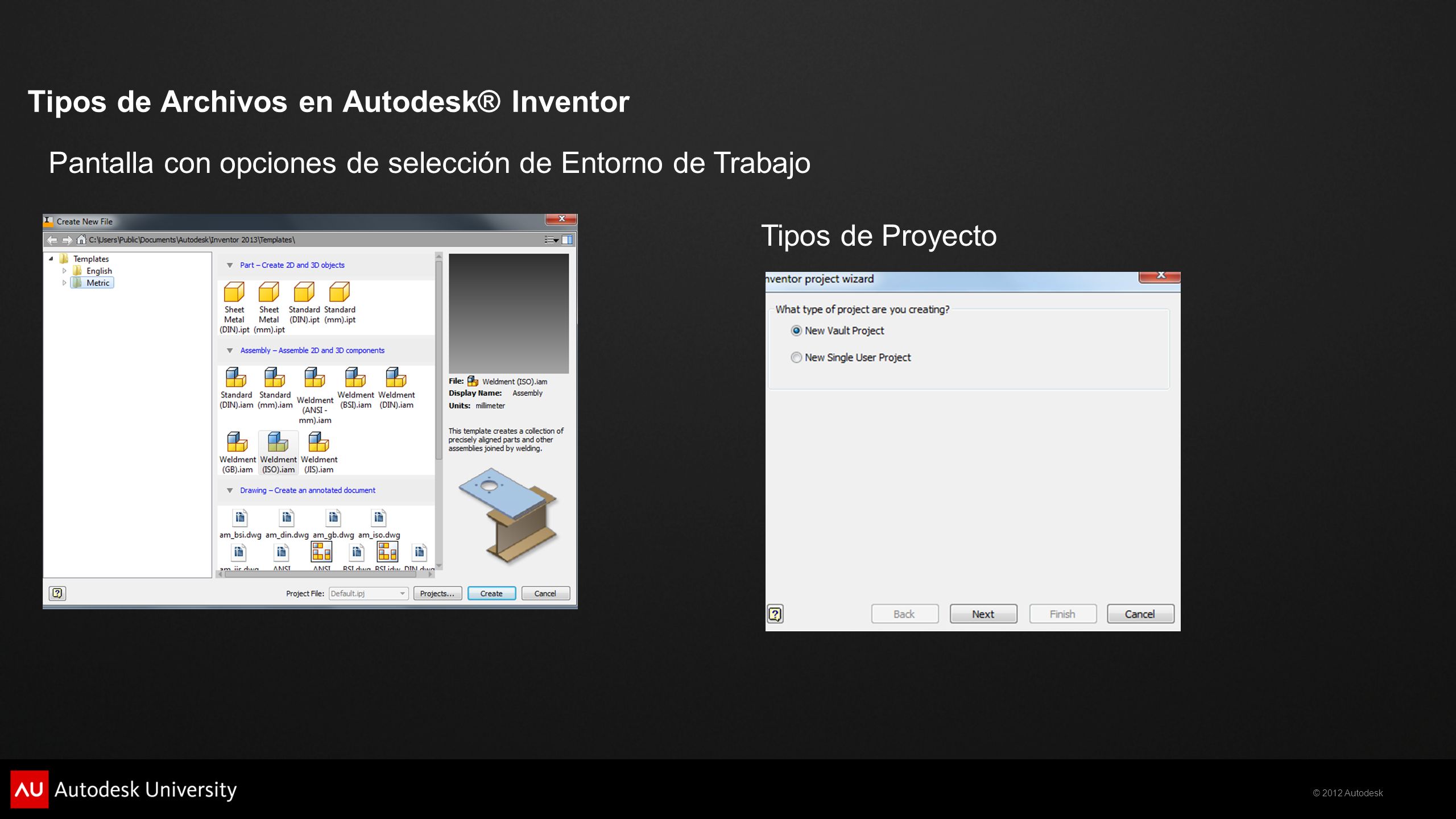

6 © 2012 Autodesk Tipos de Archivos en Autodesk® Inventor Pantalla con opciones de selección de Entorno de Trabajo Tipos de Proyecto

7 © 2012 Autodesk Entorno de Modelado

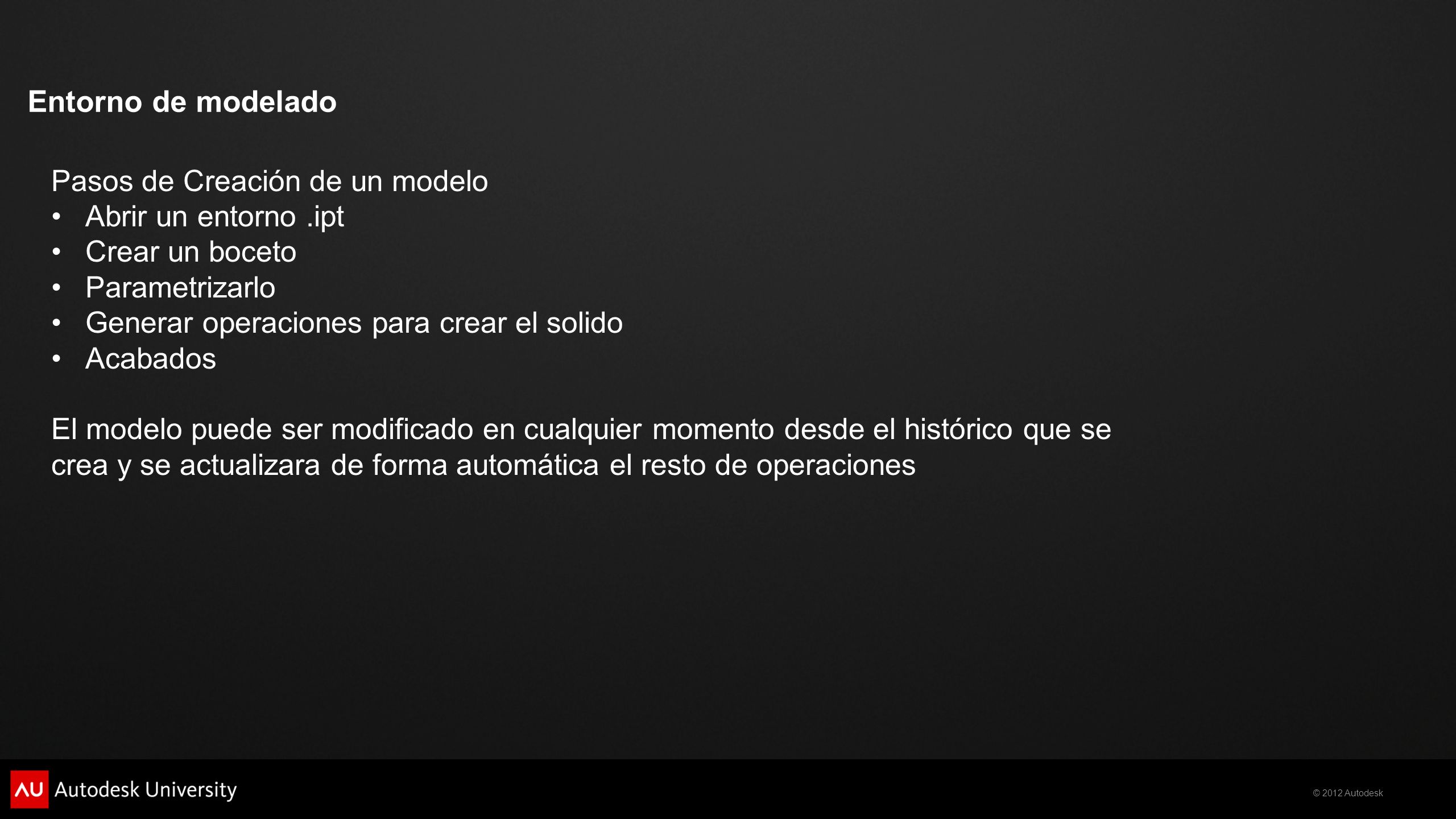

8 © 2012 Autodesk Entorno de modelado Pasos de Creación de un modelo Abrir un entorno.ipt Crear un boceto Parametrizarlo Generar operaciones para crear el solido Acabados El modelo puede ser modificado en cualquier momento desde el histórico que se crea y se actualizara de forma automática el resto de operaciones

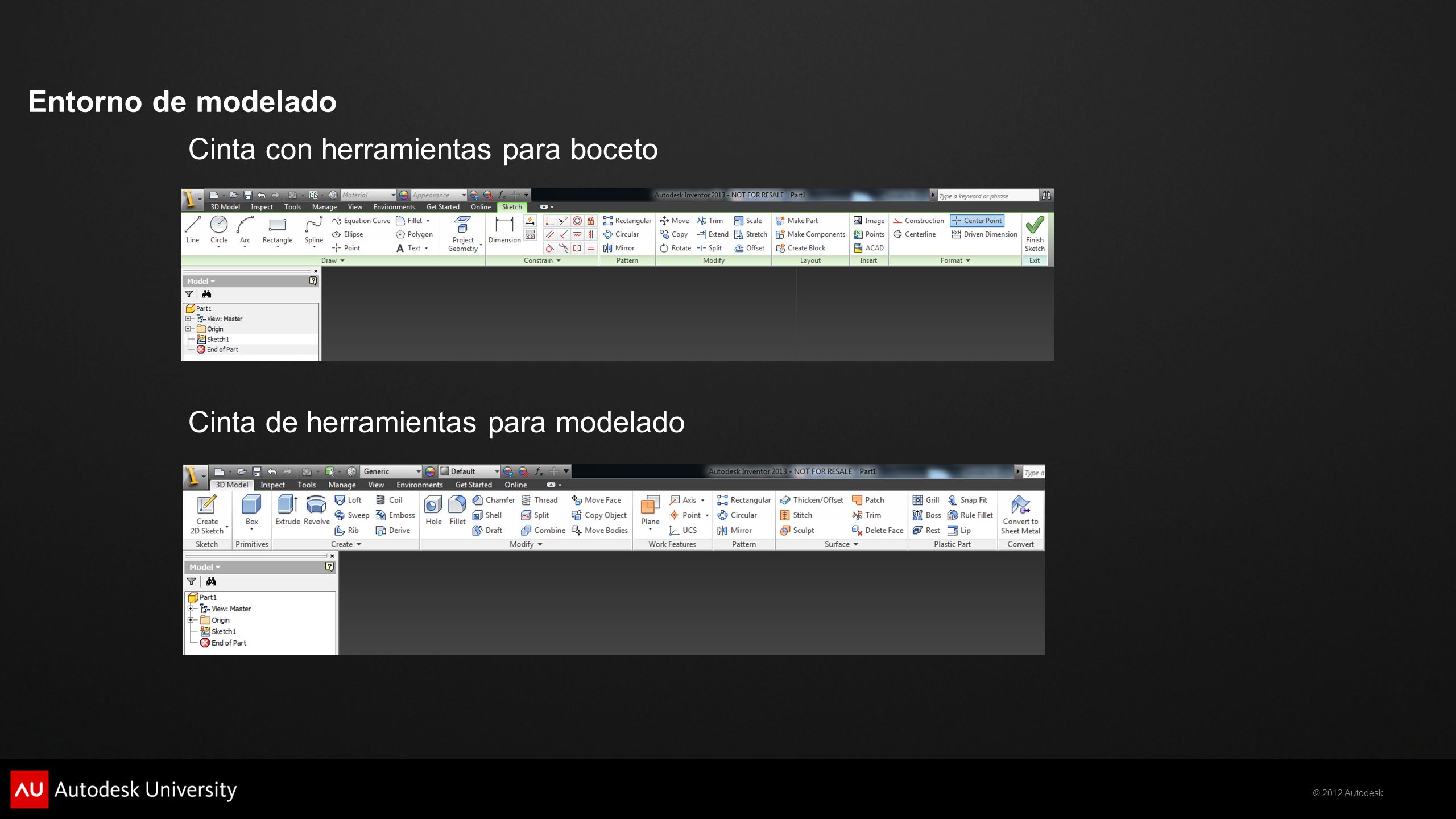

9 © 2012 Autodesk Entorno de modelado Cinta con herramientas para boceto Cinta de herramientas para modelado

10 © 2012 Autodesk Entorno de Ensamblaje

11 © 2012 Autodesk Entorno de ensamblaje Pasos de Creación de un ensamblaje Abrir un entorno standard.iam Insertar el modelo o insertar partes de la biblioteca de contenidos Generar restricciones Se puede incluir modelos adicionales o crear subensamblajes con las herramientas de Design Acelerator De lo correcto que se encuentre realizado el ensamblaje y de seleccionar restricciones adecuadas, dependerá una correcta simulación dinámica Se debe simplificar el ensamblaje para compartirlo con otros utilitarios o integrarlo con Flujos de Trabajo BIM o de Planta

12 © 2012 Autodesk Entorno de ensamblaje Cinta de Herramientas para ensamblaje Menú de restricciones

13 © 2012 Autodesk Integración con AutoCAD® Plant 3D

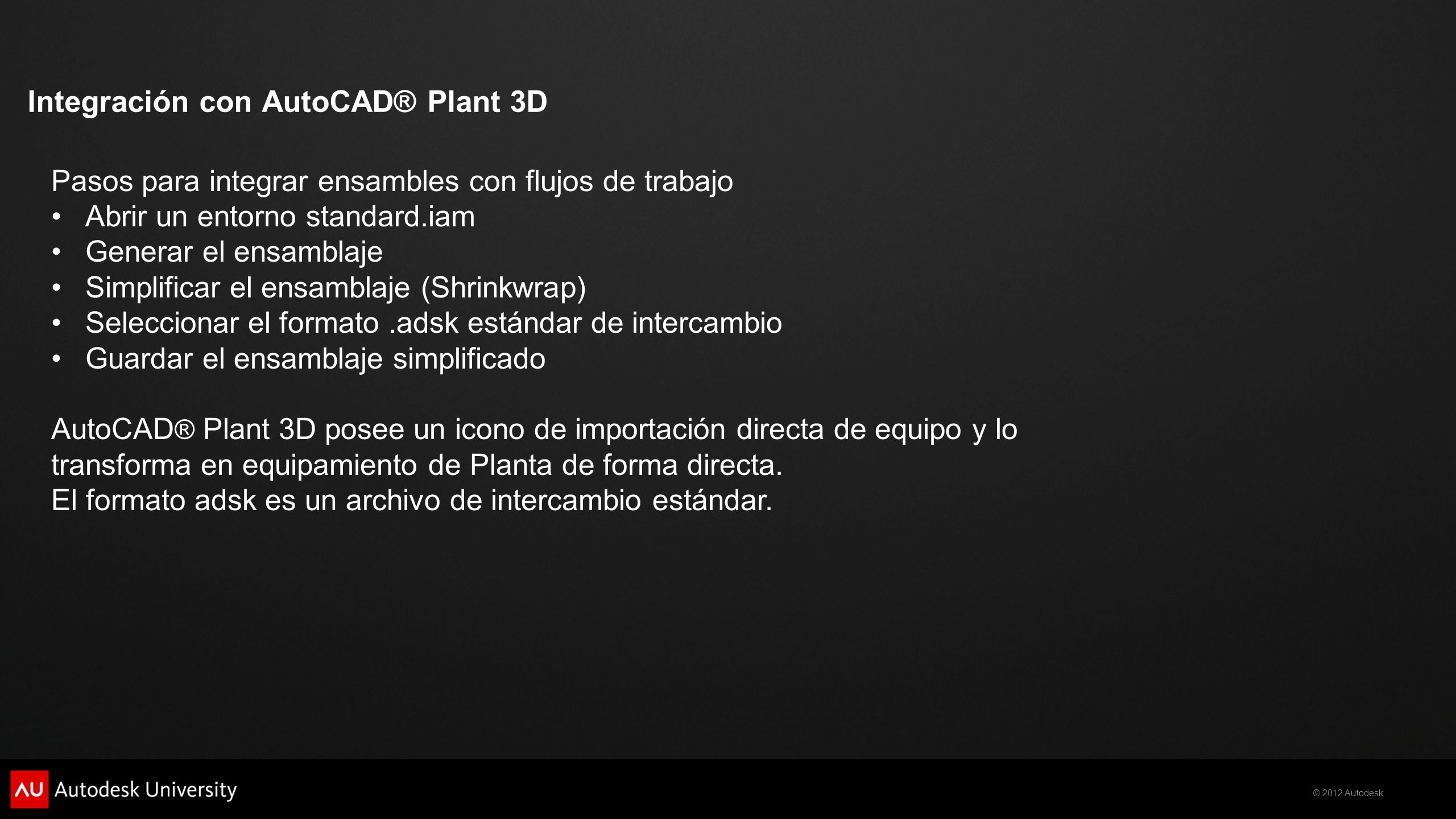

14 © 2012 Autodesk Integración con AutoCAD® Plant 3D Pasos para integrar ensambles con flujos de trabajo Abrir un entorno standard.iam Generar el ensamblaje Simplificar el ensamblaje (Shrinkwrap) Seleccionar el formato.adsk estándar de intercambio Guardar el ensamblaje simplificado AutoCAD ® Plant 3D posee un icono de importación directa de equipo y lo transforma en equipamiento de Planta de forma directa. El formato adsk es un archivo de intercambio estándar.

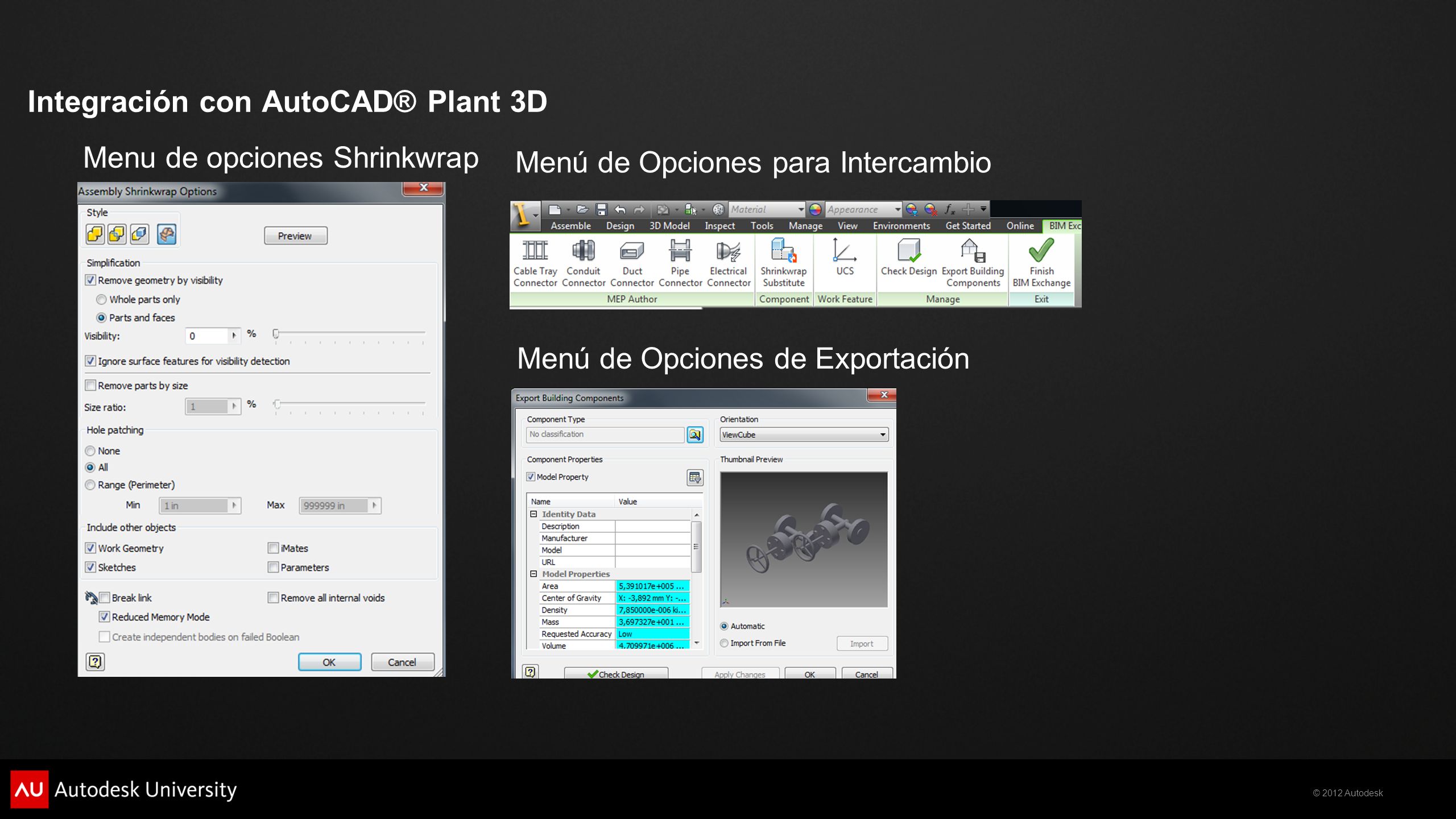

15 © 2012 Autodesk Integración con AutoCAD® Plant 3D Menu de opciones Shrinkwrap Menú de Opciones para Intercambio Menú de Opciones de Exportación

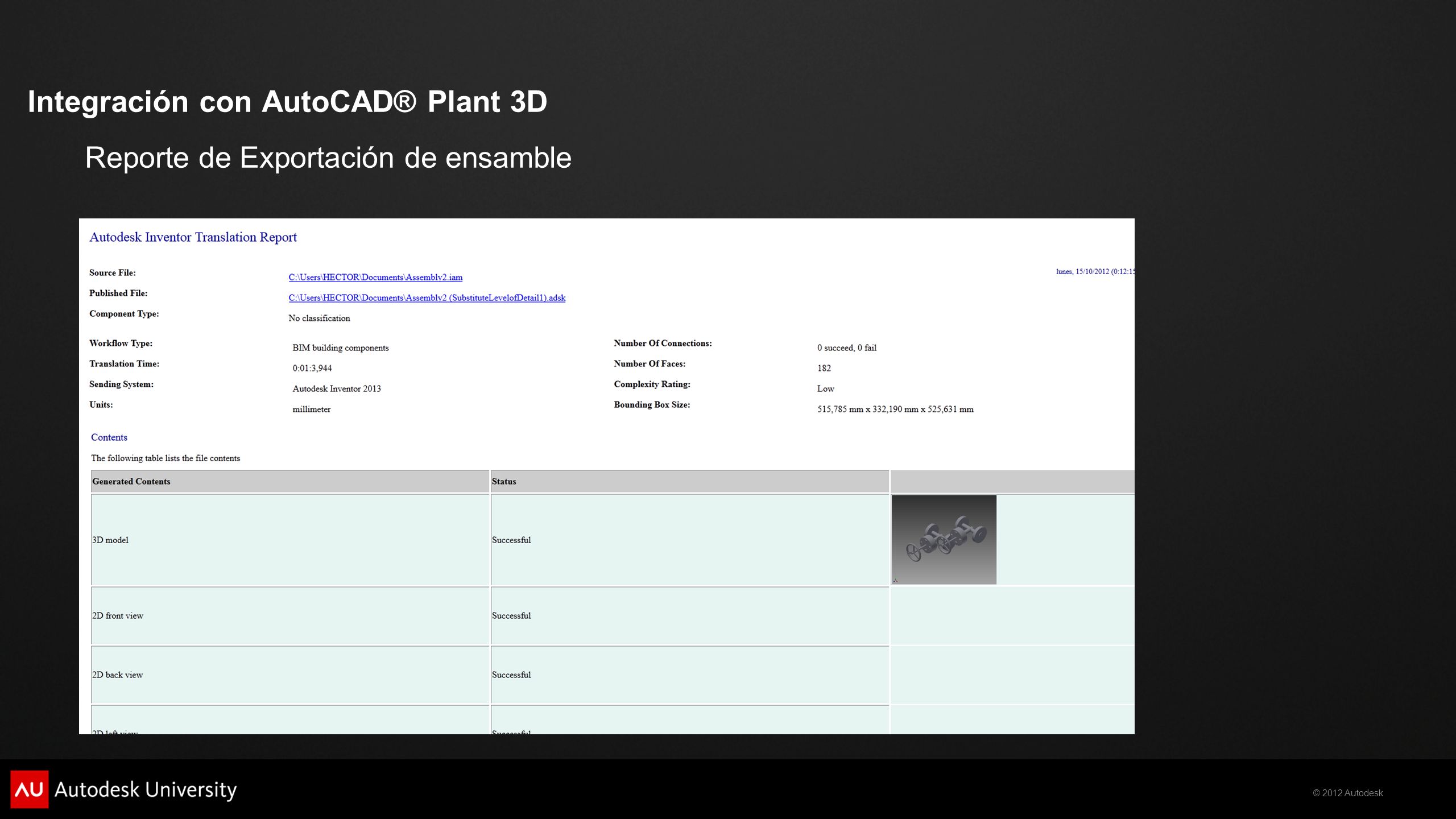

16 © 2012 Autodesk Integración con AutoCAD® Plant 3D Reporte de Exportación de ensamble

17 © 2012 Autodesk Documentación en Autodesk® Inventor

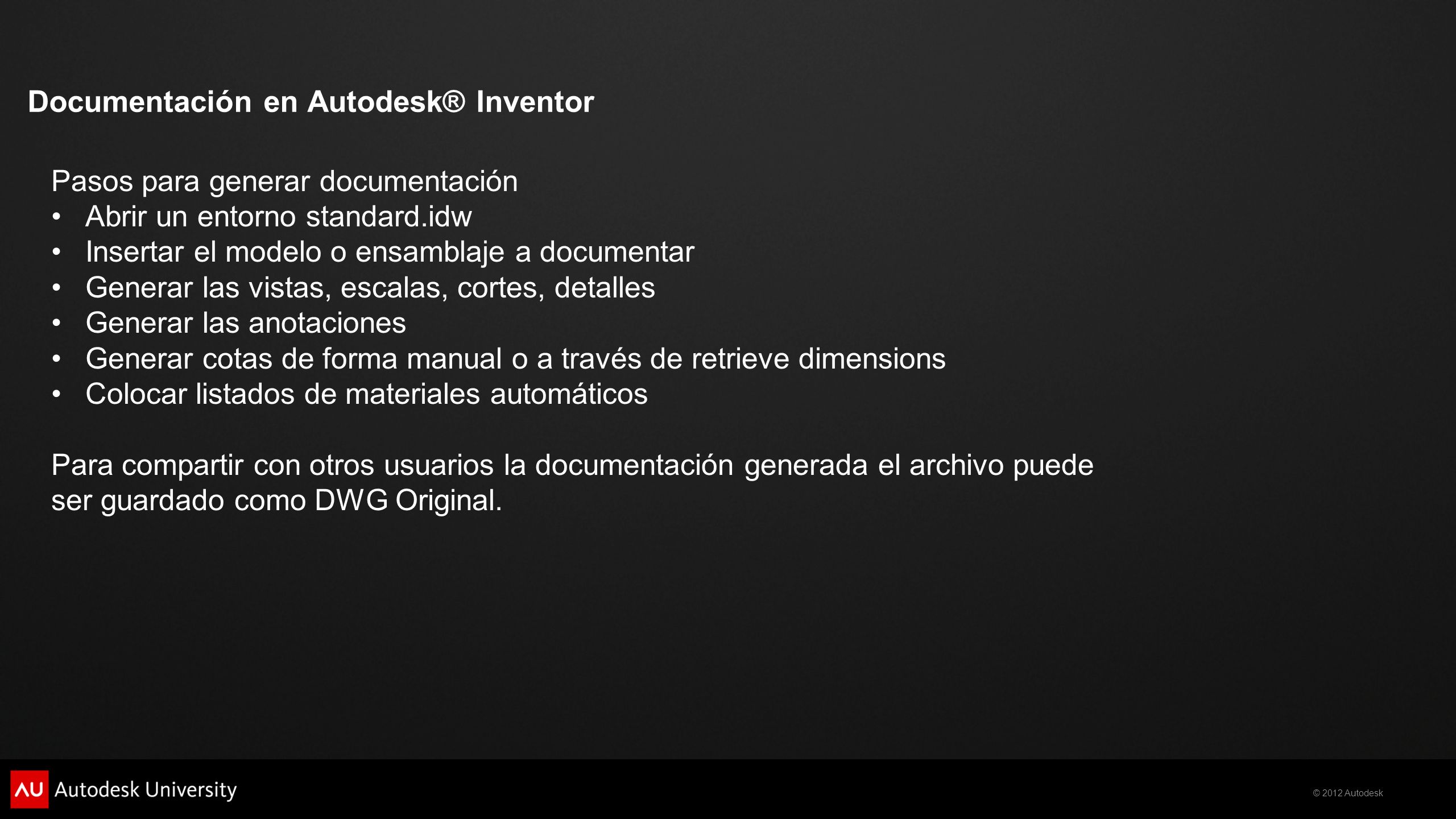

18 © 2012 Autodesk Documentación en Autodesk® Inventor Pasos para generar documentación Abrir un entorno standard.idw Insertar el modelo o ensamblaje a documentar Generar las vistas, escalas, cortes, detalles Generar las anotaciones Generar cotas de forma manual o a través de retrieve dimensions Colocar listados de materiales automáticos Para compartir con otros usuarios la documentación generada el archivo puede ser guardado como DWG Original.

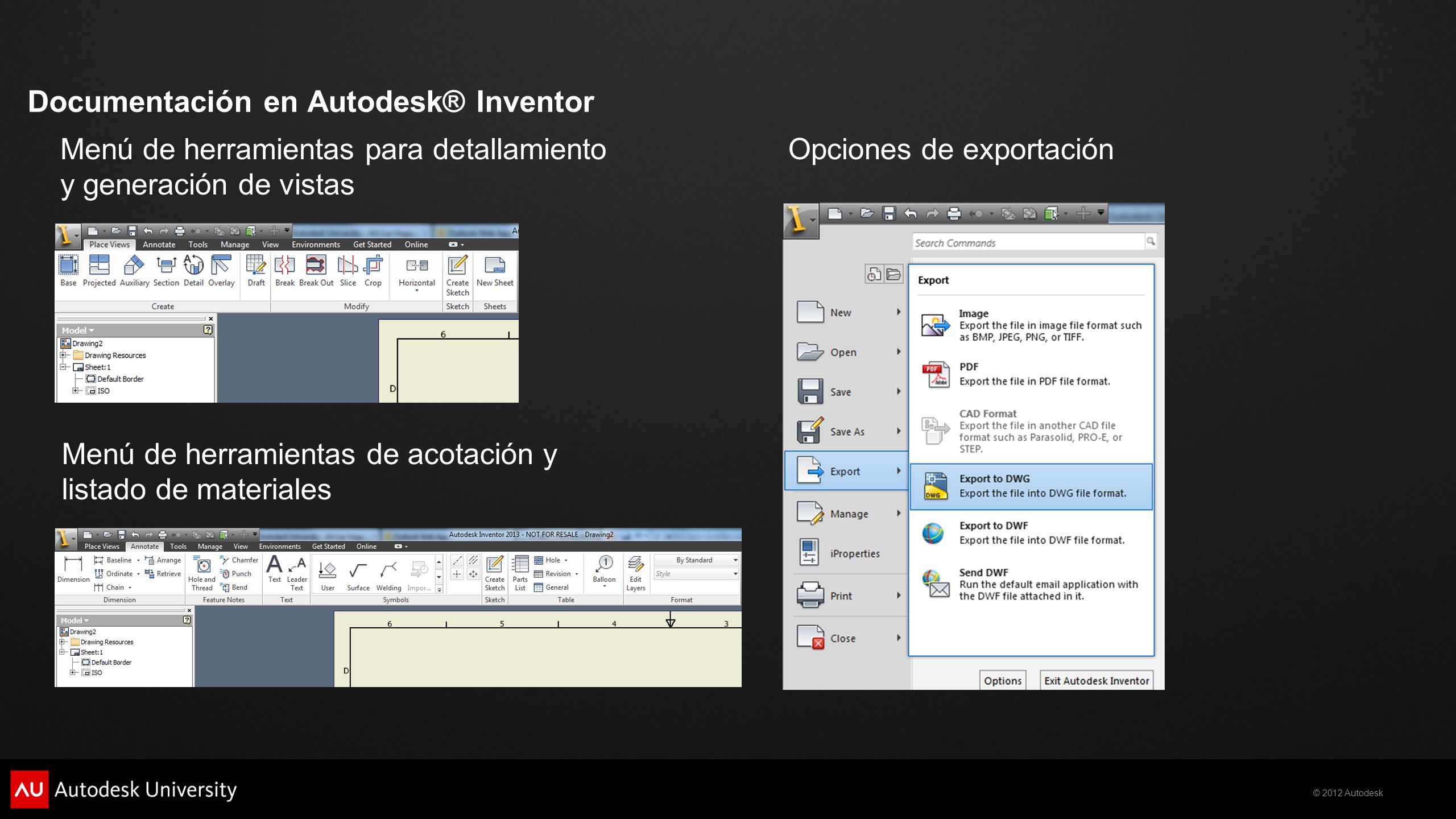

19 © 2012 Autodesk Documentación en Autodesk® Inventor Menú de herramientas para detallamiento y generación de vistas Menú de herramientas de acotación y listado de materiales Opciones de exportación

20 © 2012 Autodesk Autodesk, AutoCAD* [*if/when mentioned in the pertinent material, followed by an alphabetical list of all other trademarks mentioned in the material] are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document. © 2012 Autodesk, Inc. All rights reserved. Skype: hector.santacruz1
