Unidad Didáctica Electrónica Básica

Presentación del tema: "Unidad Didáctica Electrónica Básica"— Transcripción de la presentación:

1 Unidad Didáctica Electrónica Básica
3º ESO

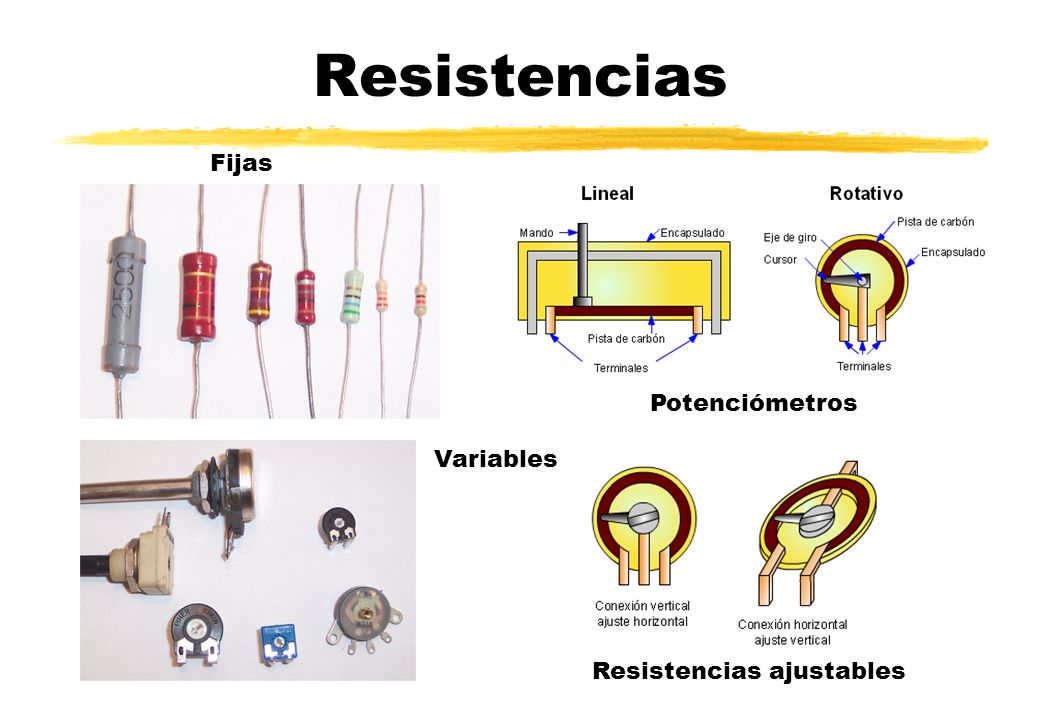

2 Resistencias Fijas Potenciómetros Variables Resistencias ajustables

3 Código de colores

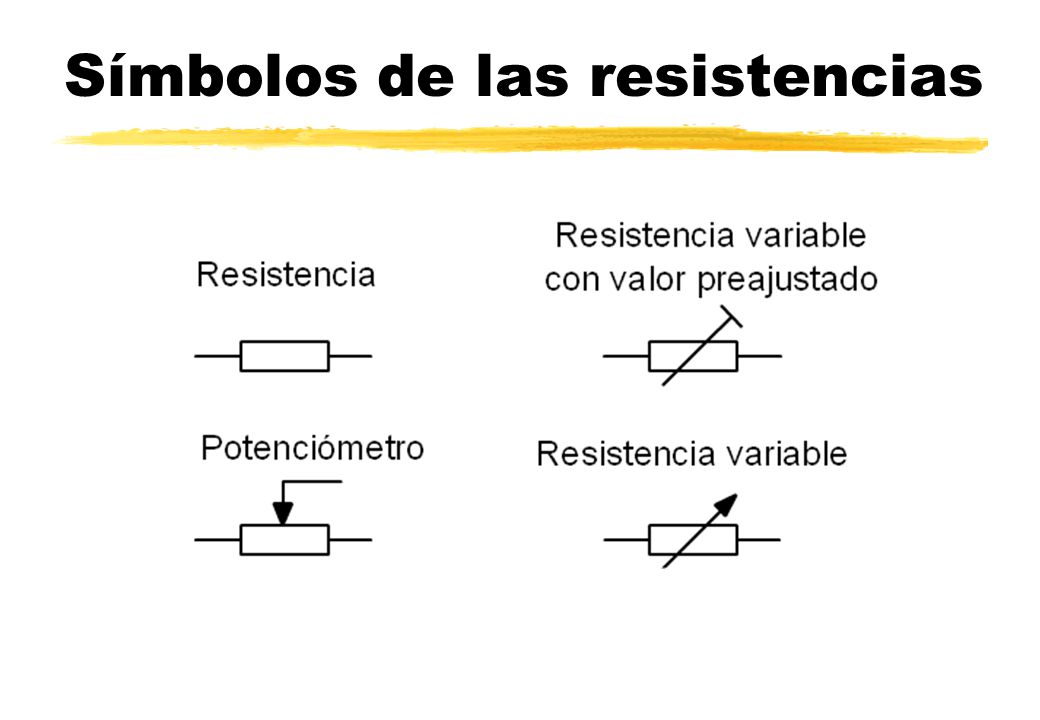

4 Símbolos de las resistencias

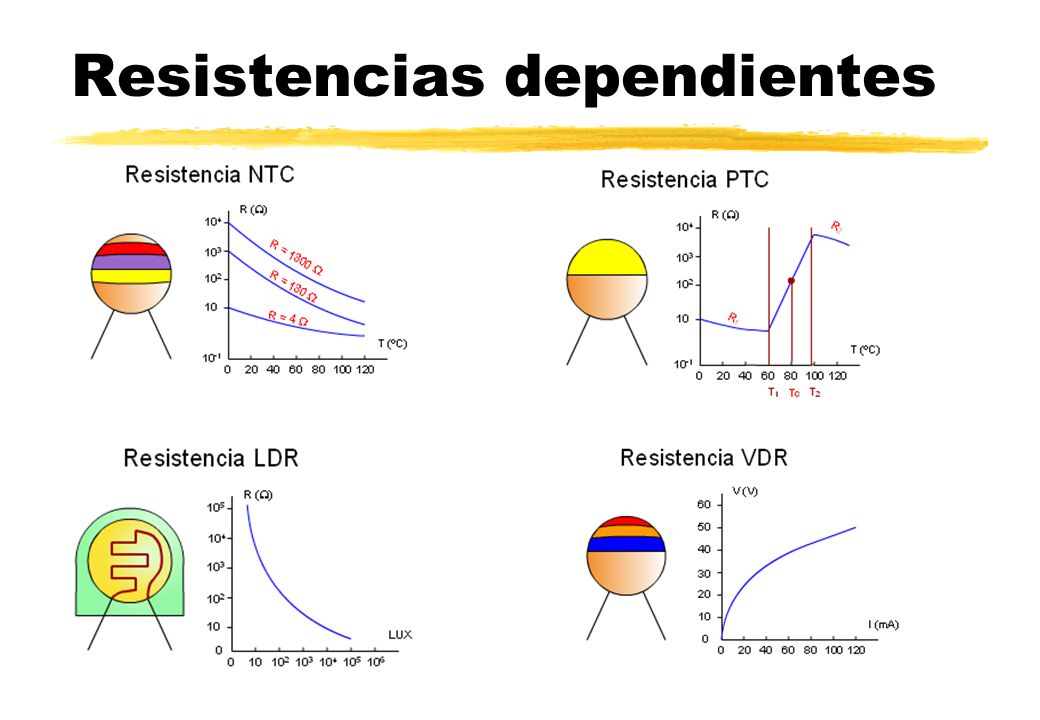

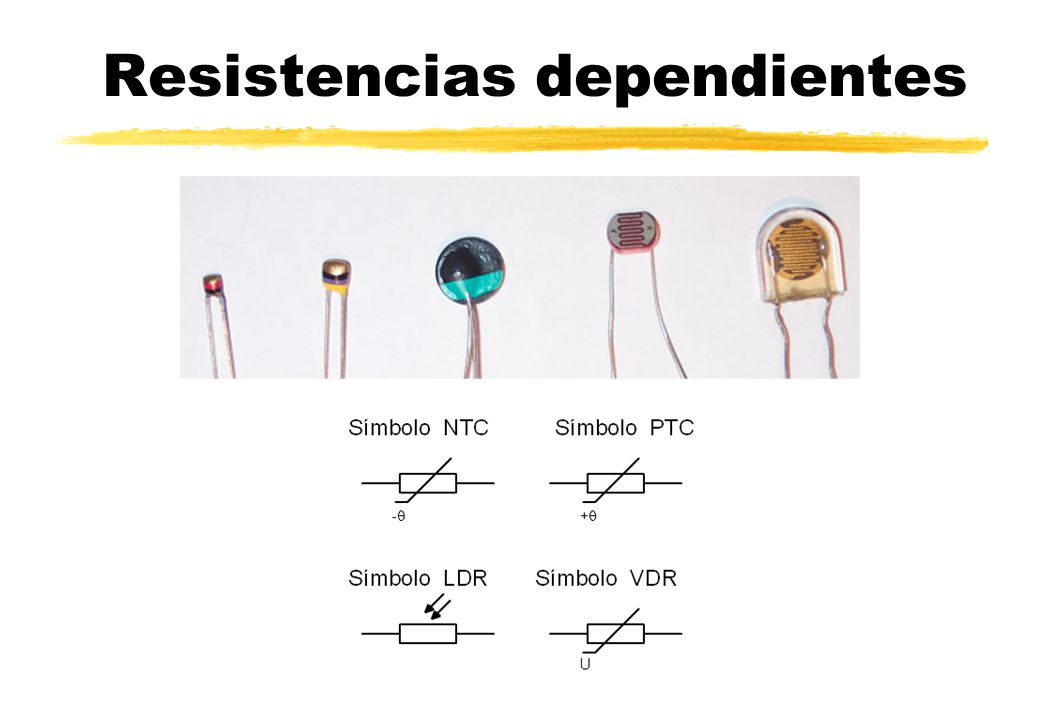

5 Resistencias dependientes

6 Resistencias dependientes

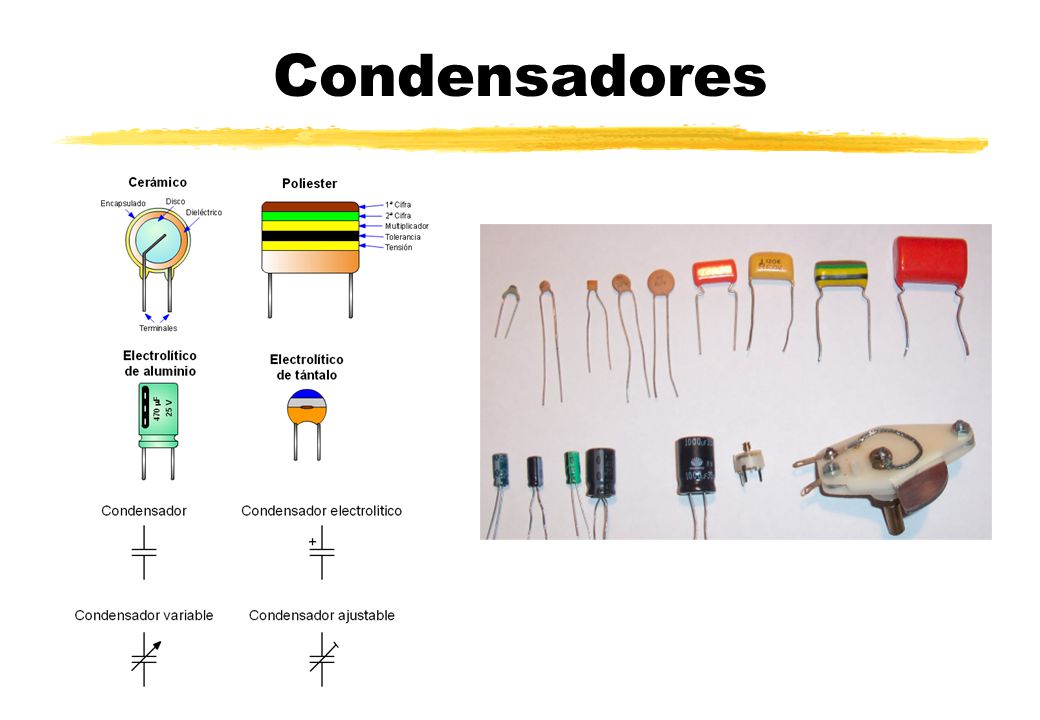

7 Condensadores

8 Carga y descarga del condensador

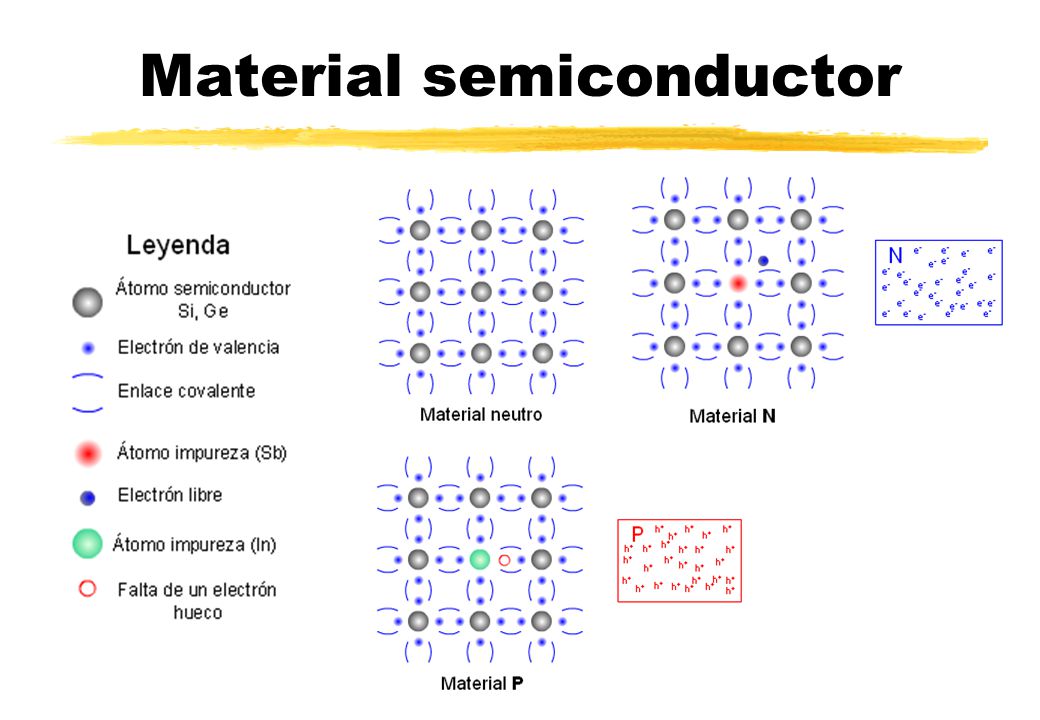

9 Material semiconductor

10 Diodo, tipos

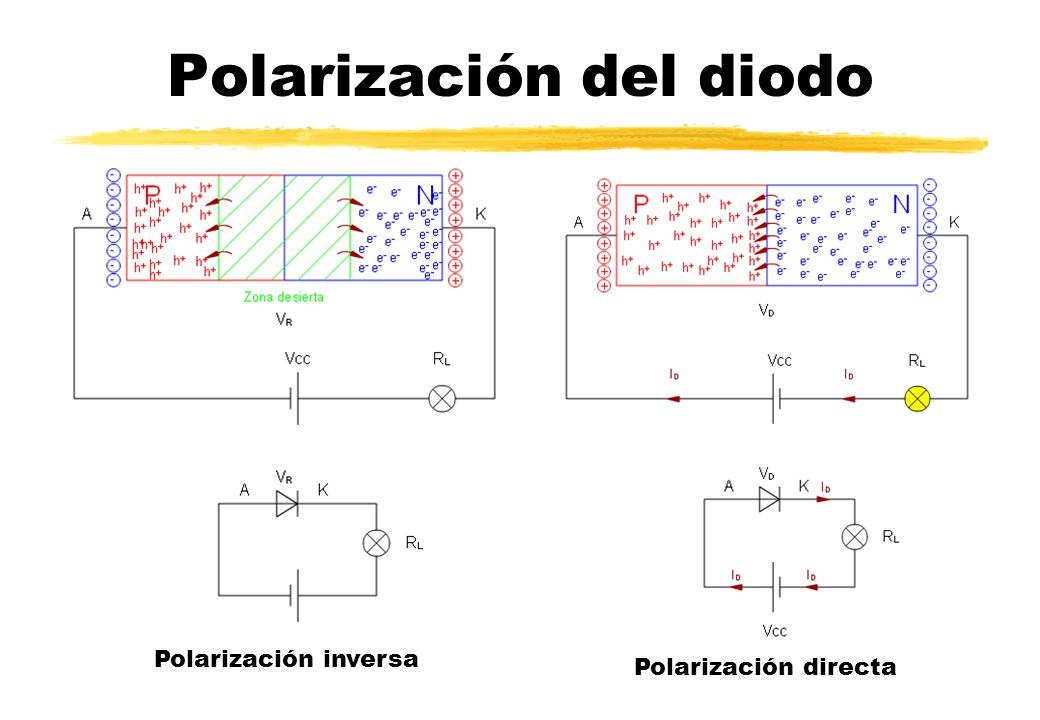

11 Polarización del diodo
Polarización inversa Polarización directa

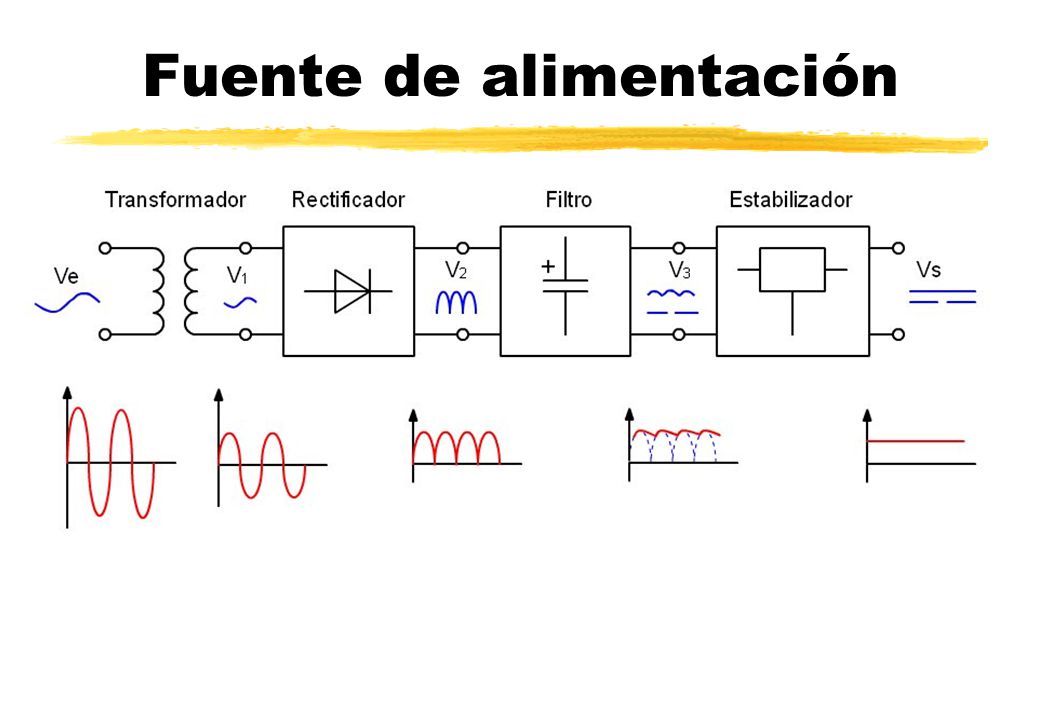

12 Fuente de alimentación

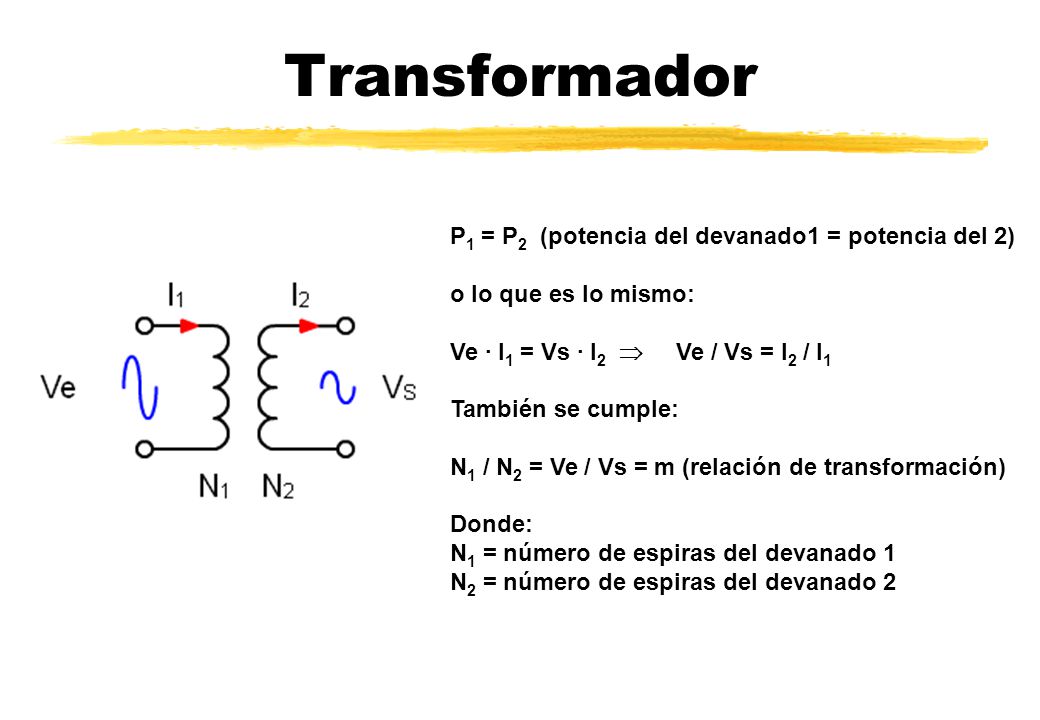

13 Transformador P1 = P2 (potencia del devanado1 = potencia del 2)
o lo que es lo mismo: Ve · I1 = Vs · I2  Ve / Vs = I2 / I1 También se cumple: N1 / N2 = Ve / Vs = m (relación de transformación) Donde: N1 = número de espiras del devanado 1 N2 = número de espiras del devanado 2

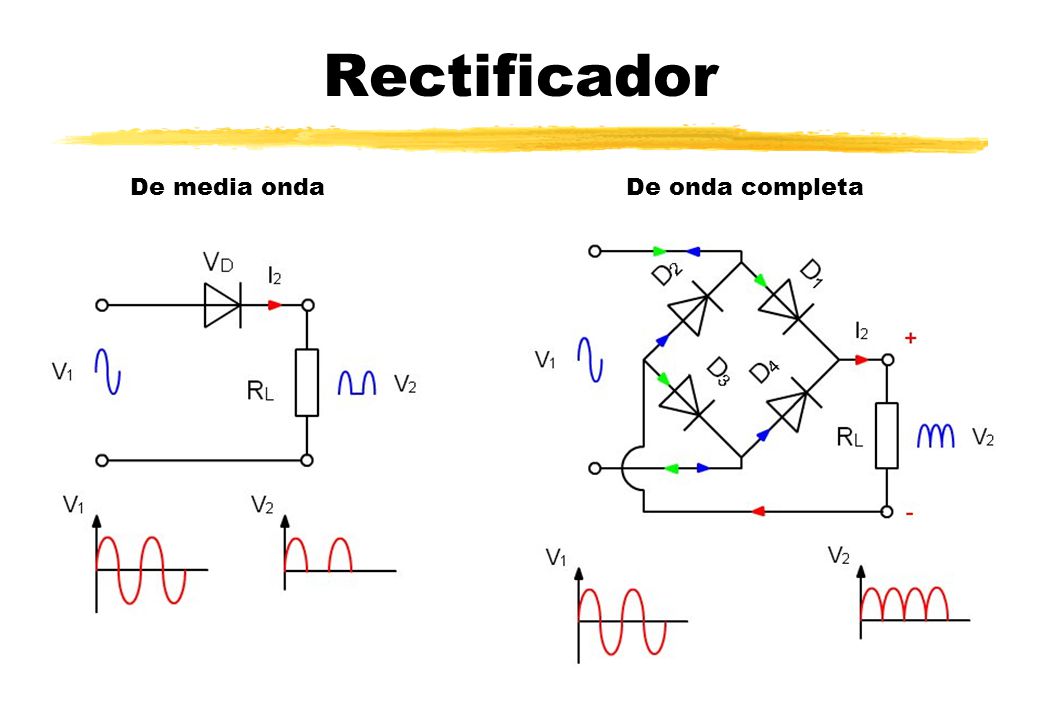

14 Rectificador De media onda De onda completa

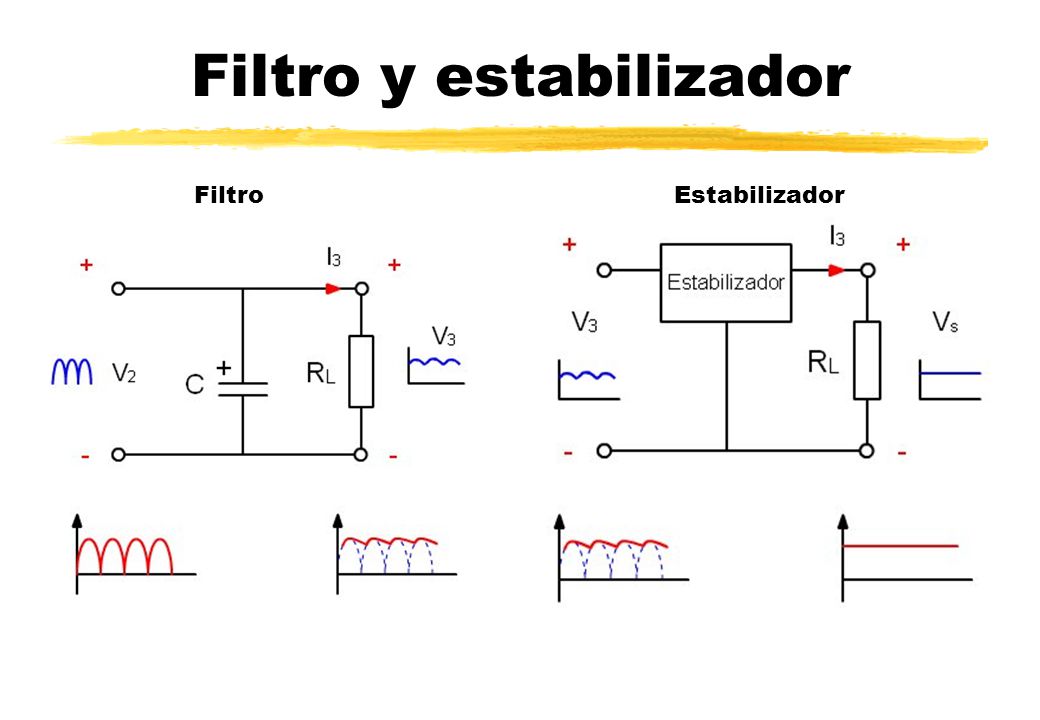

15 Filtro y estabilizador

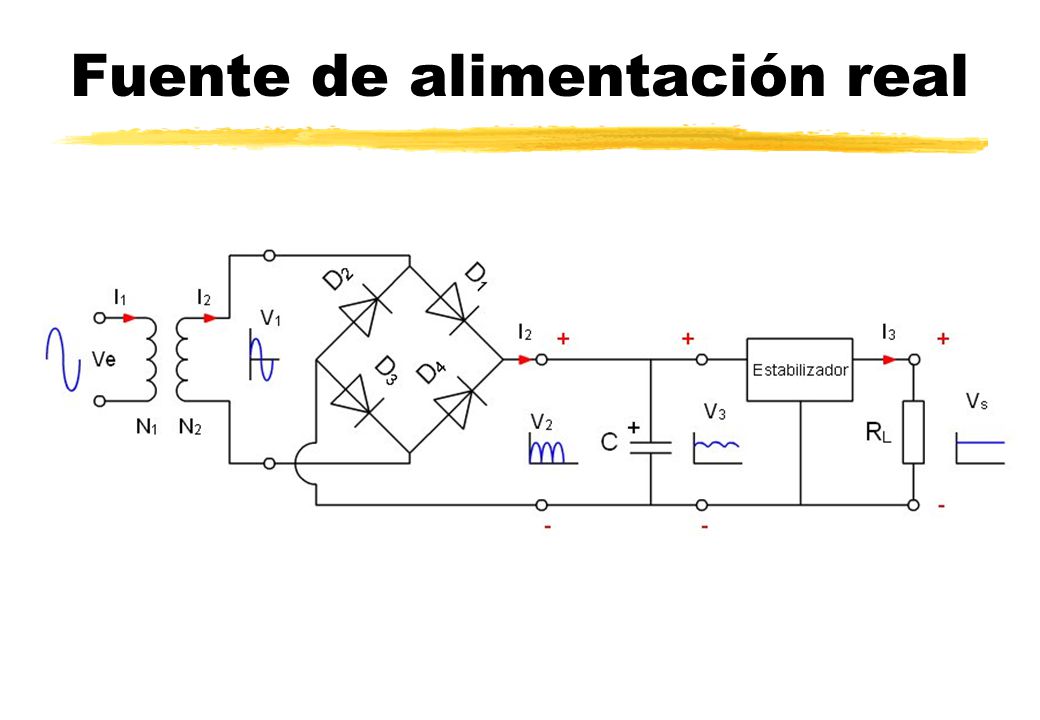

16 Fuente de alimentación real

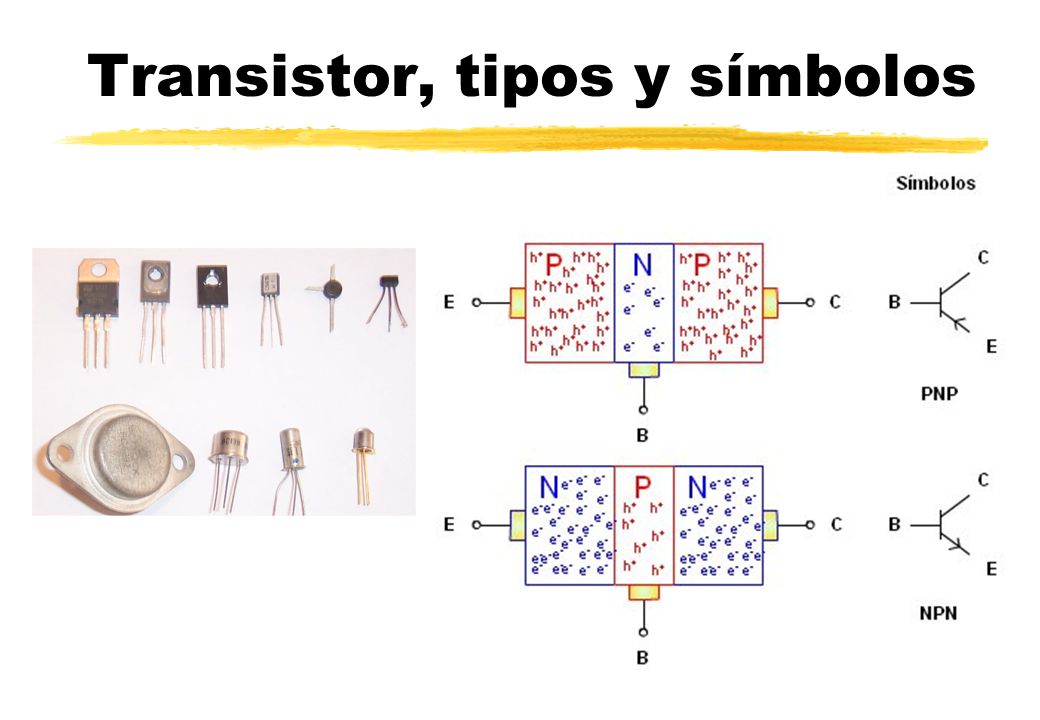

17 Transistor, tipos y símbolos

18 Transistor, polarización, circuitos equivalentes
Equivalente de diodos

19 Transistor polarización
corriente colector-emisor Corriente base-emisor

20 Transistor, corte, activa y saturación
Transistor en corte Transistor en activa Transistor en saturación

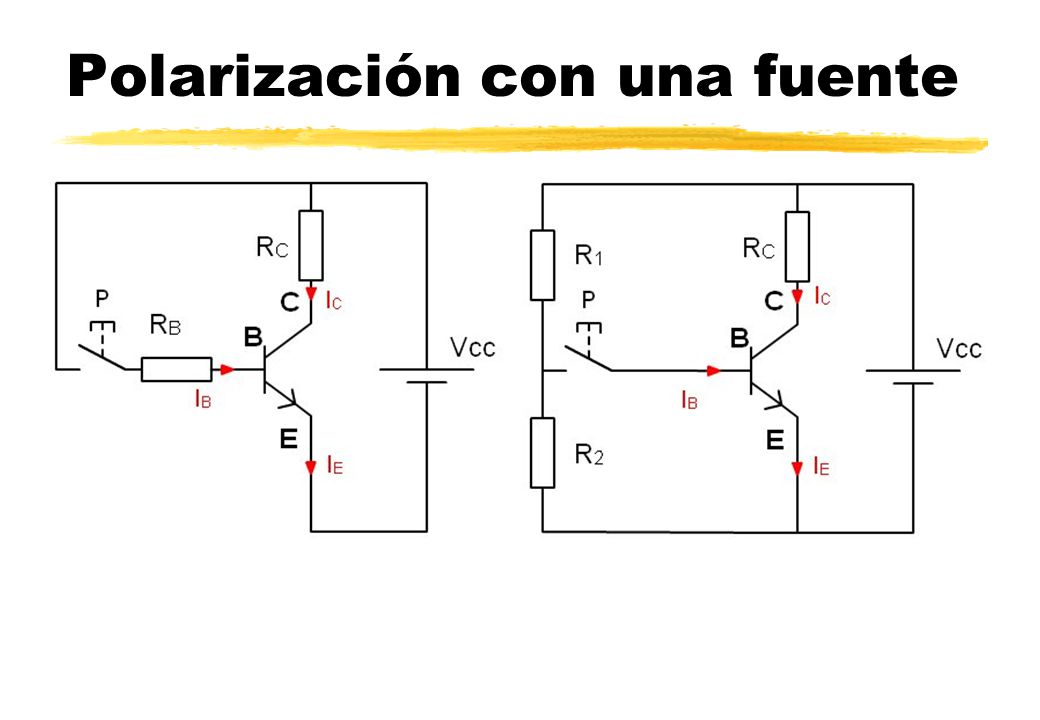

21 Polarización con una fuente

22 Montajes Amplificador de sonido Control de velocidad de un motor

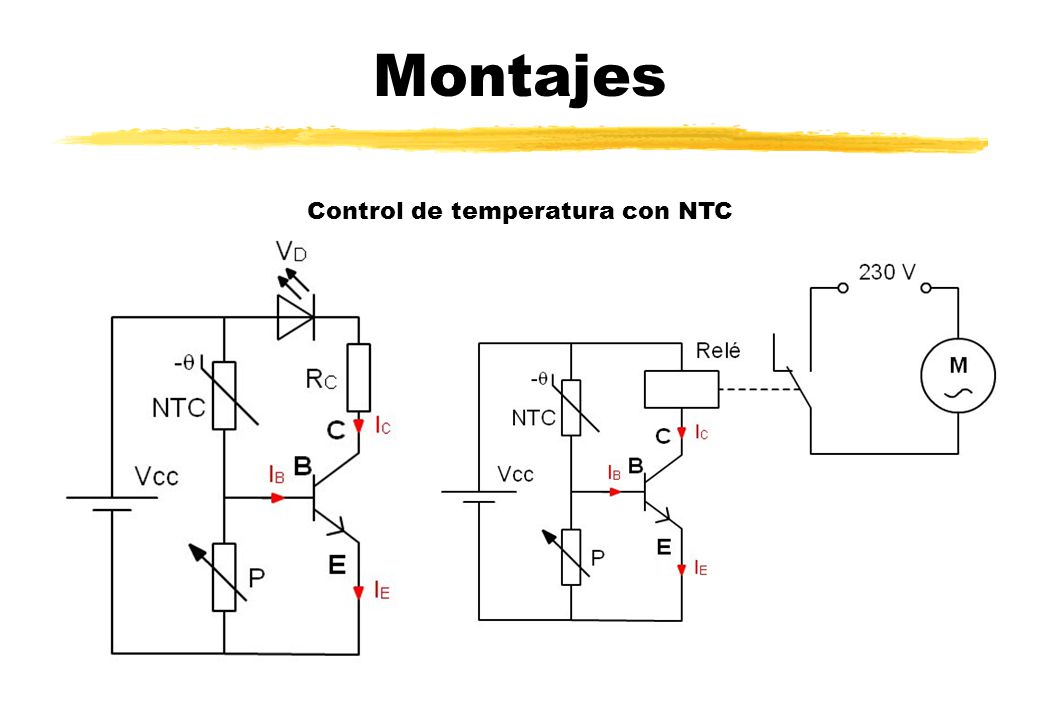

23 Control de temperatura con NTC
Montajes Control de temperatura con NTC

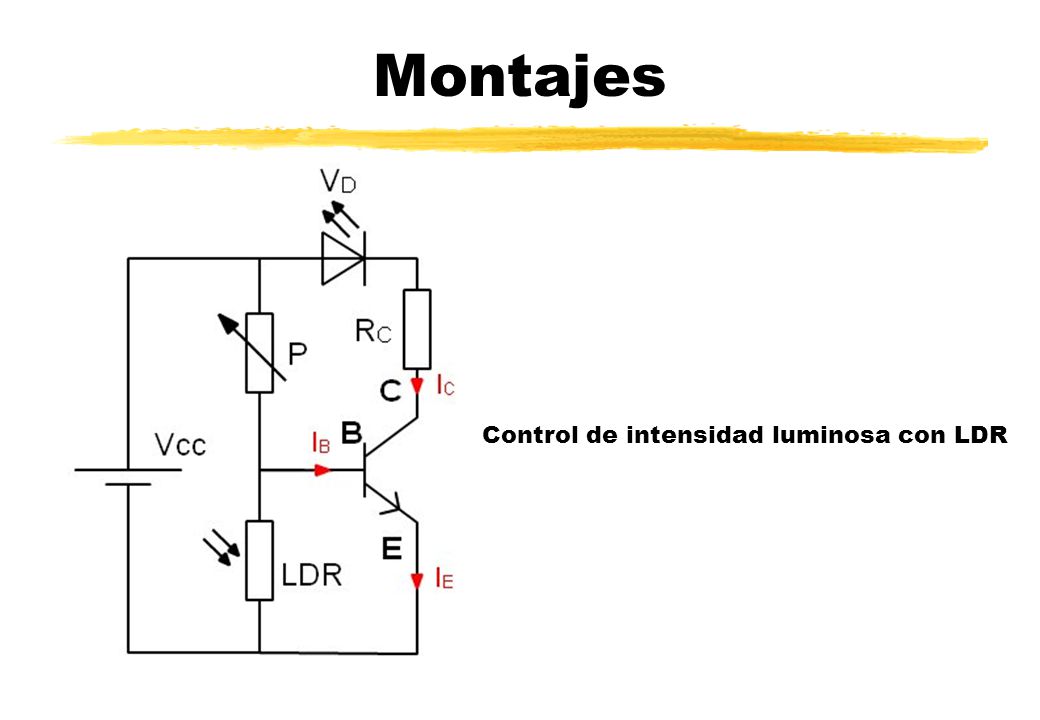

24 Montajes Control de intensidad luminosa con LDR
