1 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica La paciencia es amarga, pero sus frutos son dulces. Jean Jacques Rousseau Miniterminos Captura Esquemática

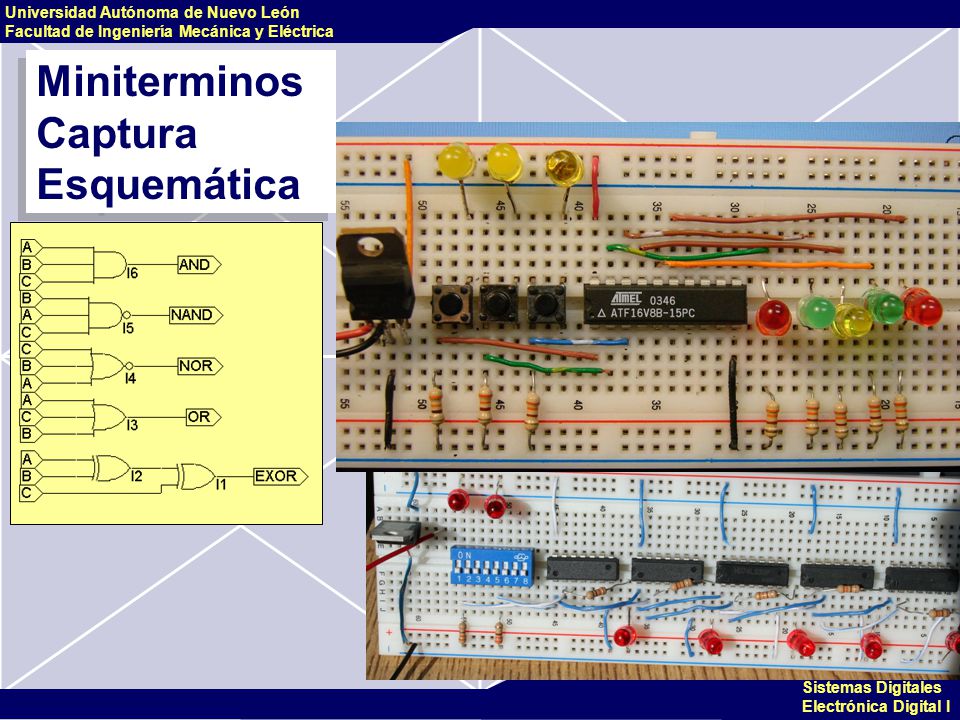

2 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Miniterminos Captura Esquemática

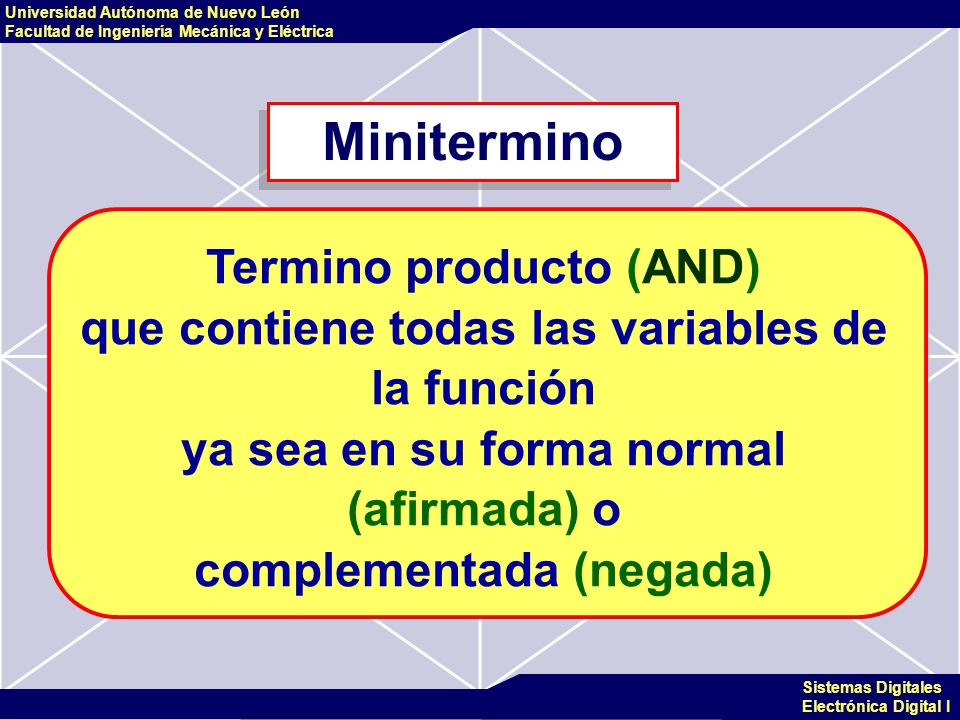

3 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Minitermino Termino producto (AND) que contiene todas las variables de la función ya sea en su forma normal (afirmada) o complementada (negada)

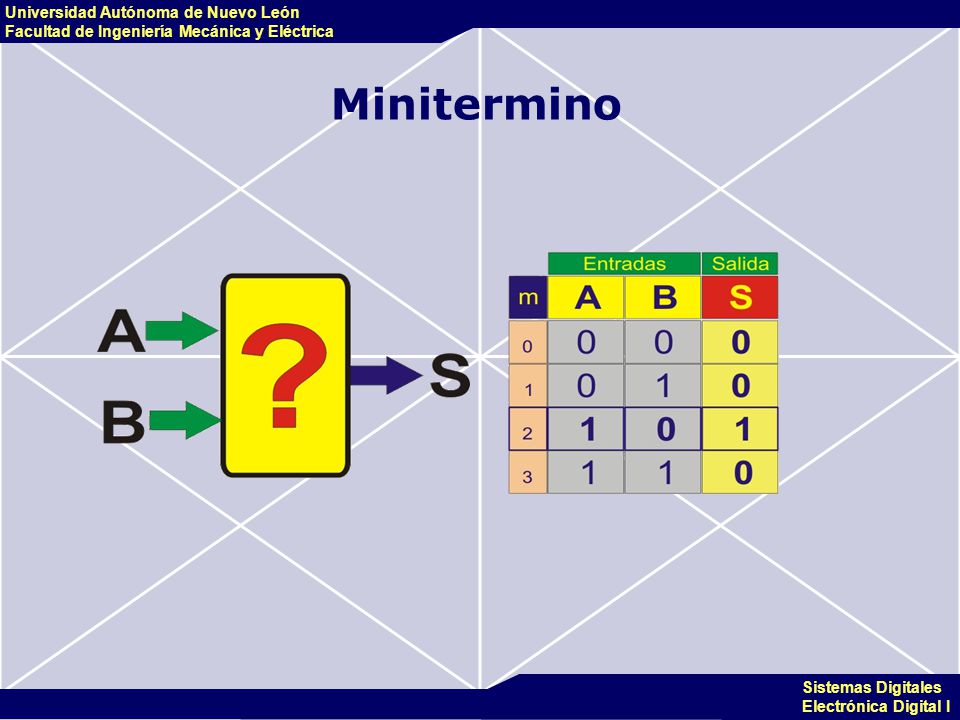

4 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Minitermino

5 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Minitermino

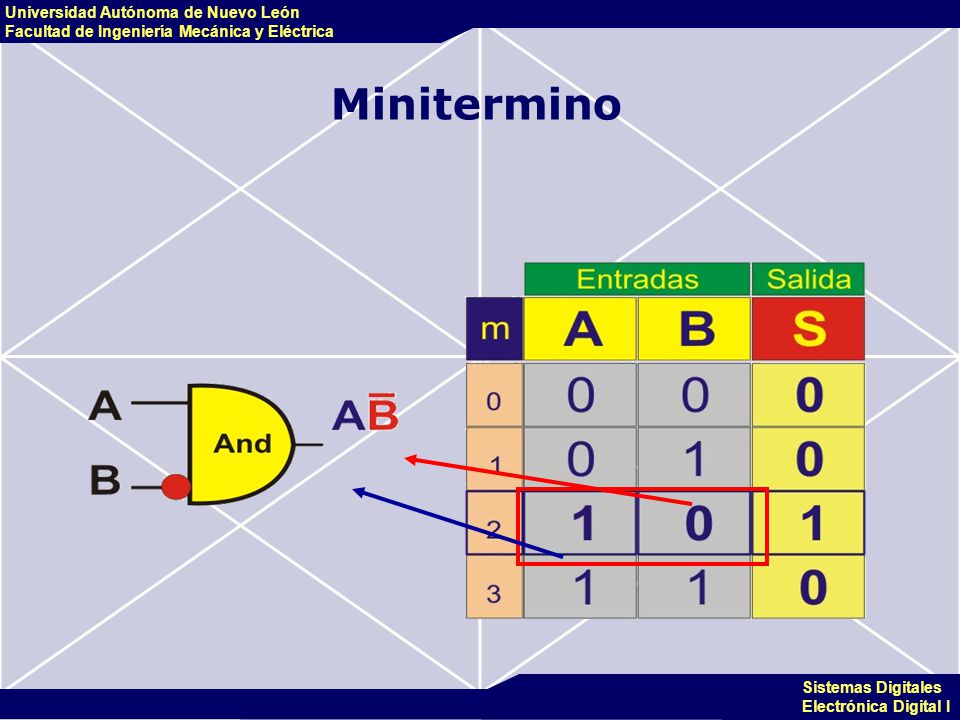

6 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Minitermino

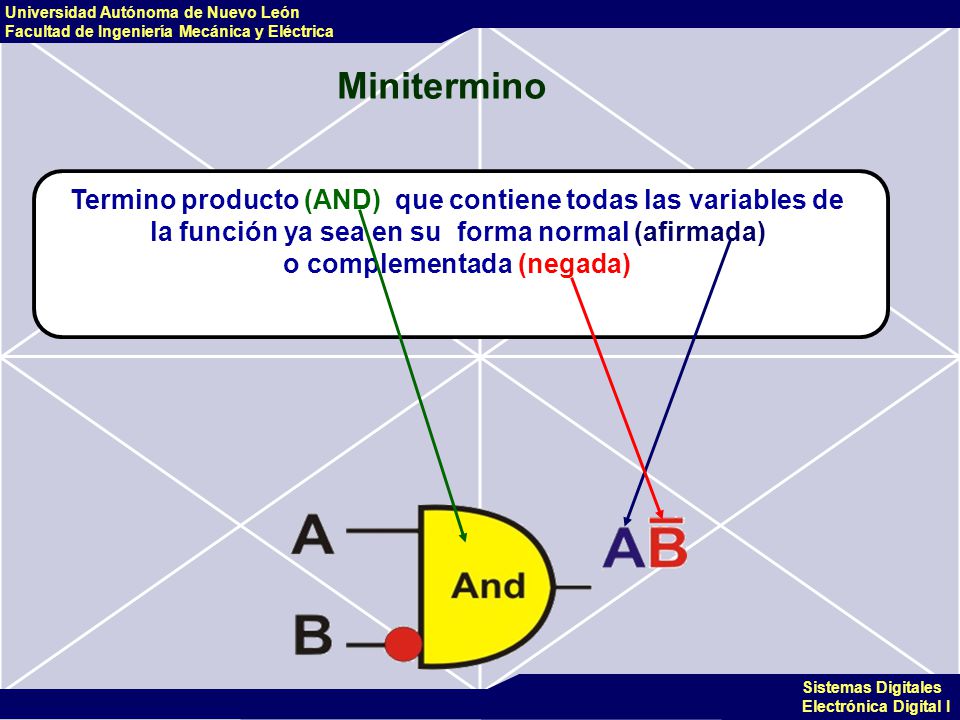

7 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Minitermino Termino producto (AND) que contiene todas las variables de la función ya sea en su forma normal (afirmada) o complementada (negada)

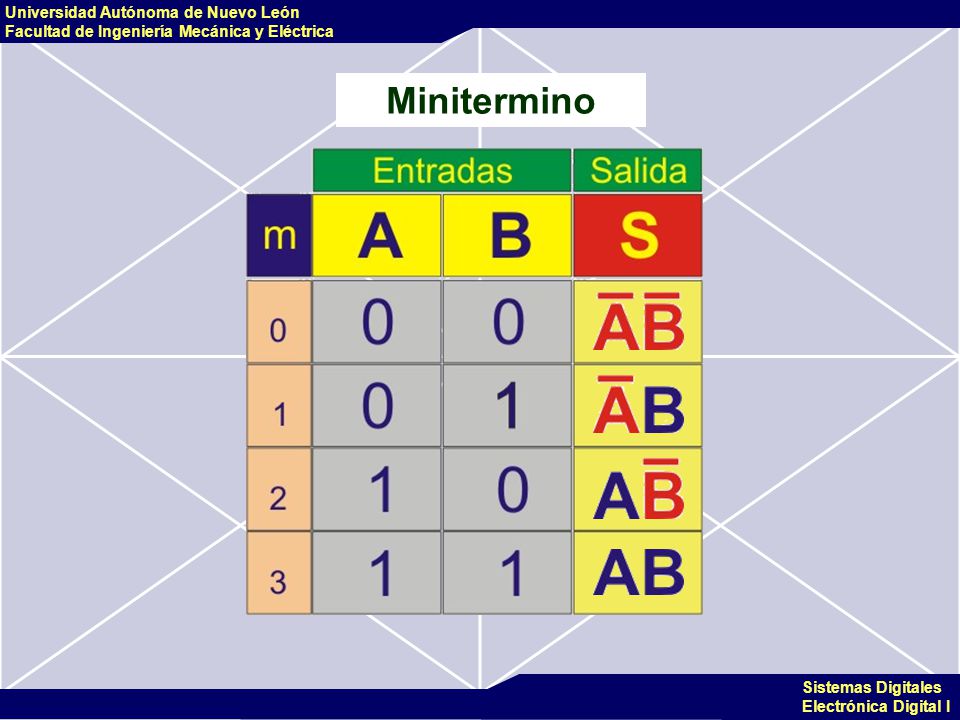

8 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Minitermino

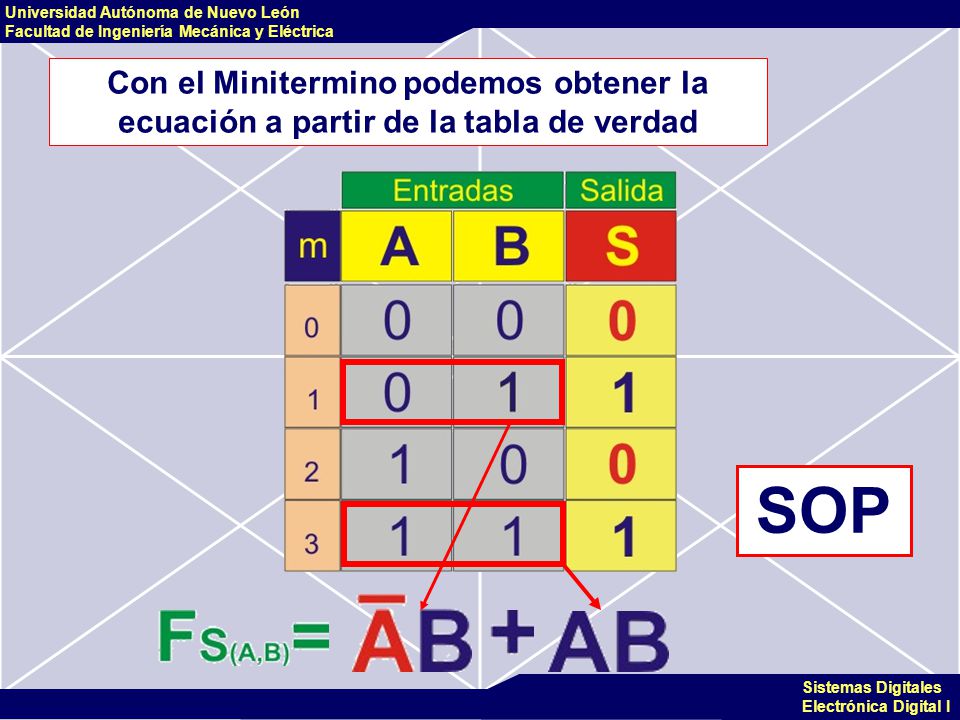

9 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Con el Minitermino podemos obtener la ecuación a partir de la tabla de verdad SOP

10 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Minitérmino SOP Suma de productos

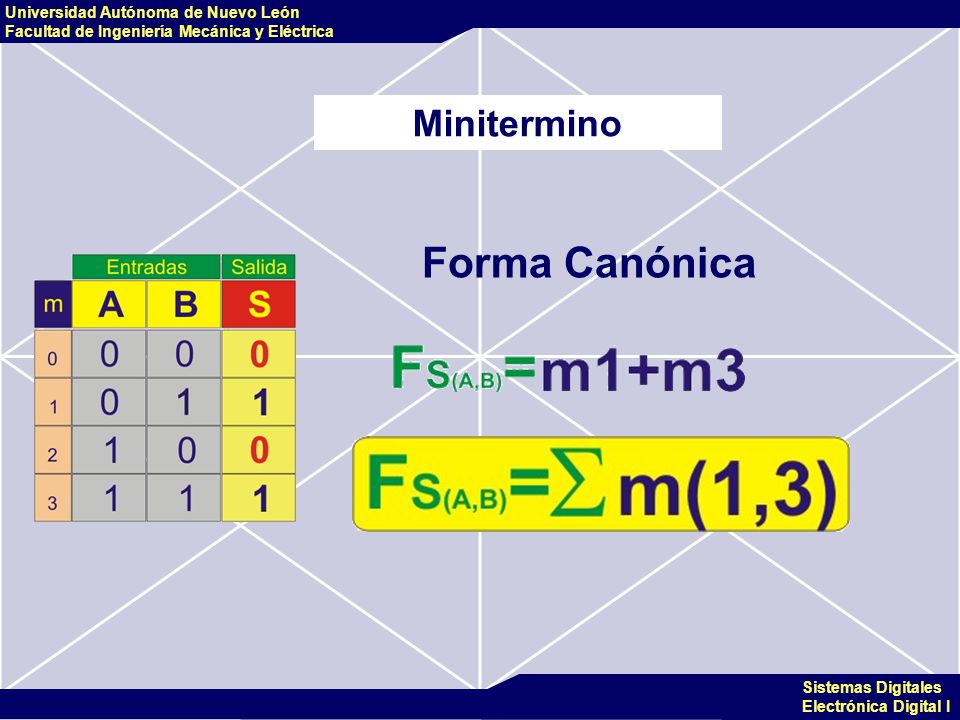

11 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Minitermino Forma Canónica

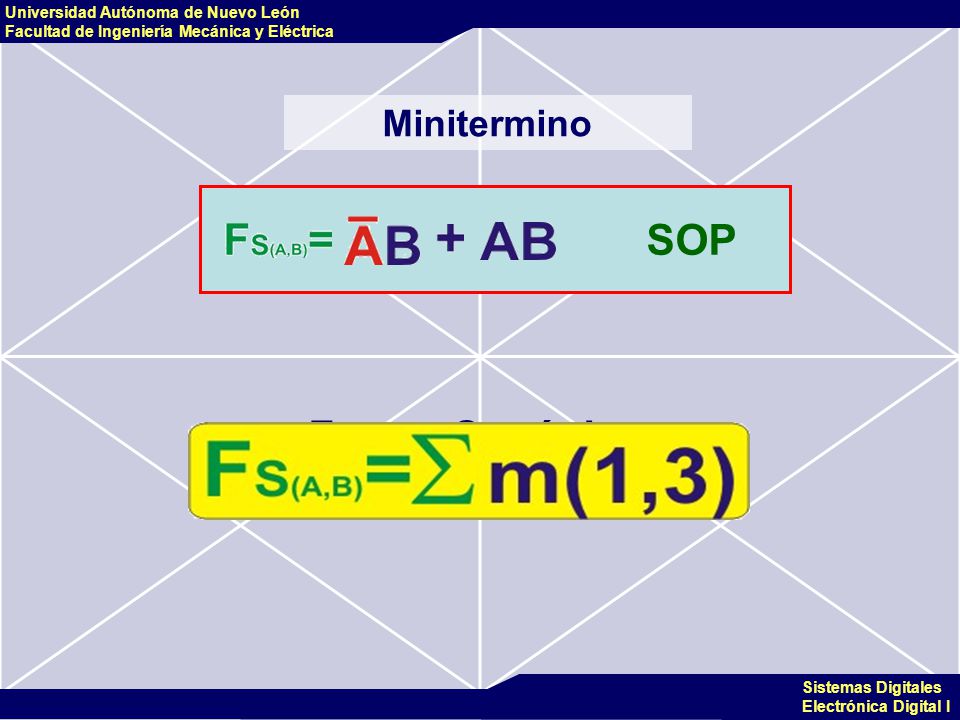

12 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Minitermino SOP Forma Canónica

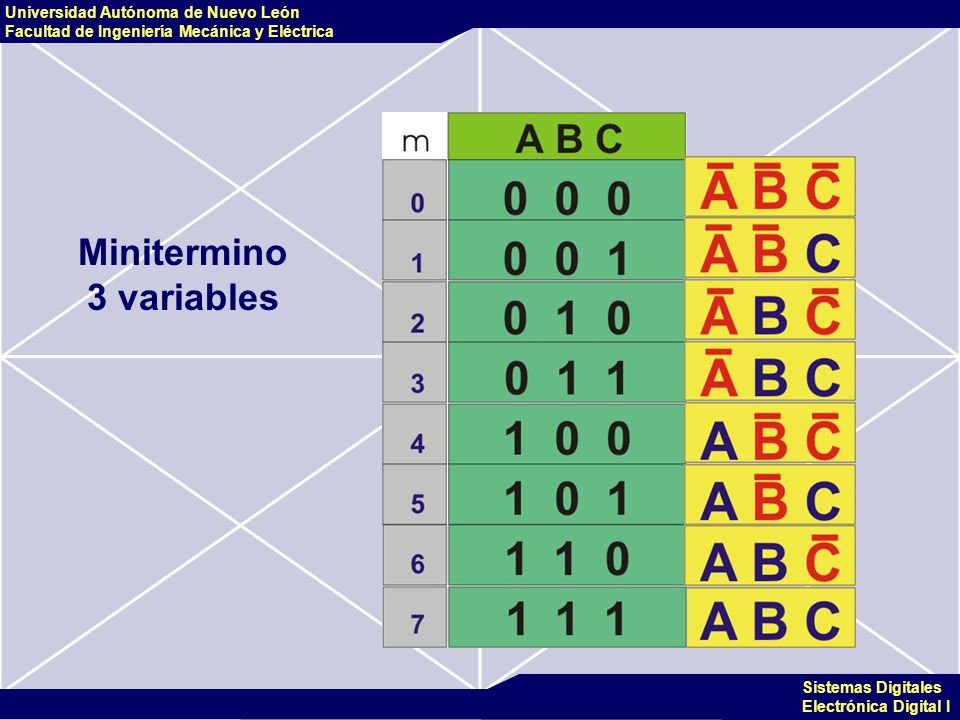

13 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Minitermino 3 variables

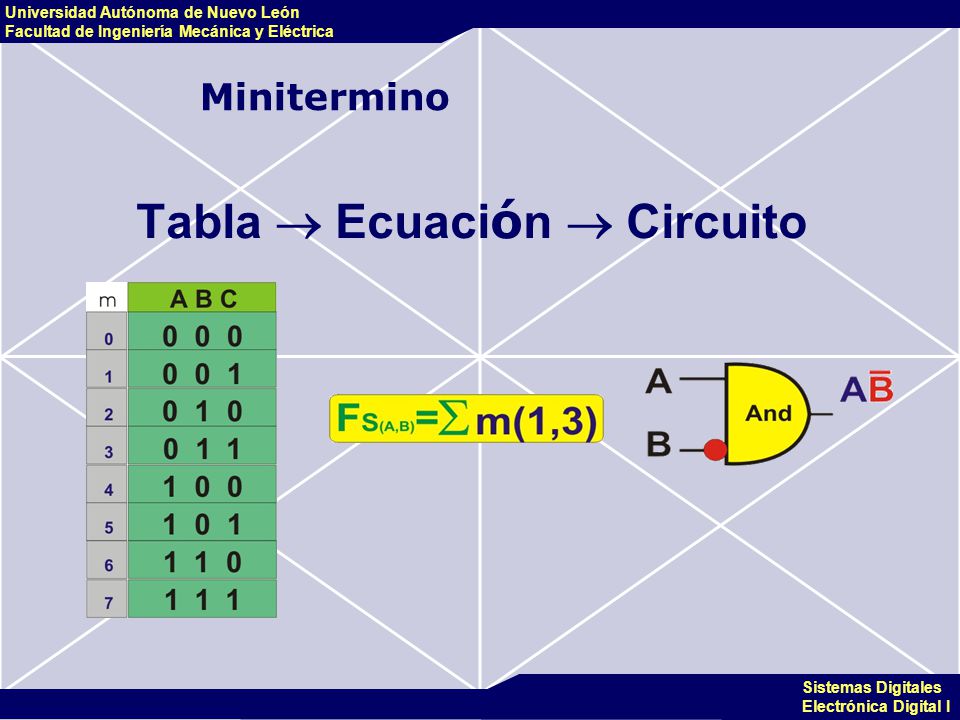

14 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Minitermino Tabla  Ecuaci ó n  Circuito

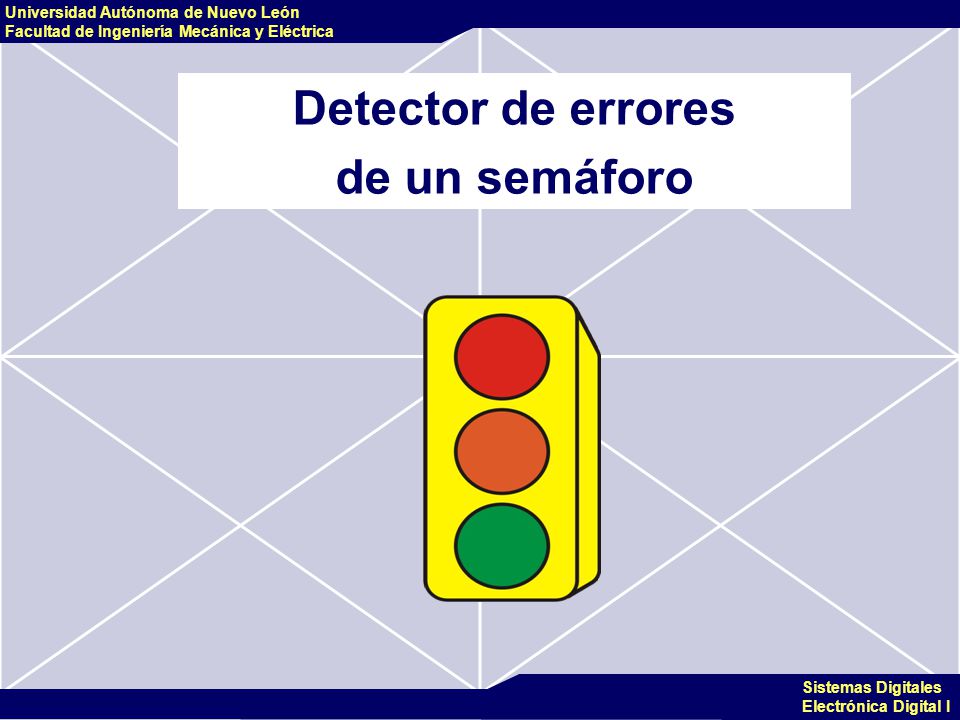

15 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Detector de errores de un semáforo

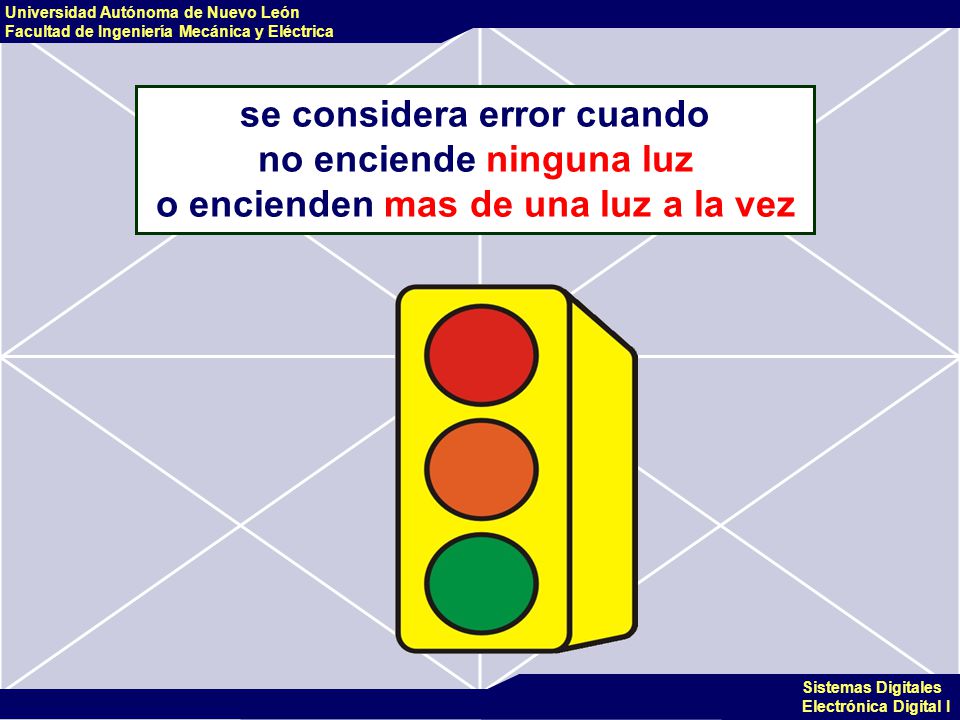

16 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica se considera error cuando no enciende ninguna luz o encienden mas de una luz a la vez

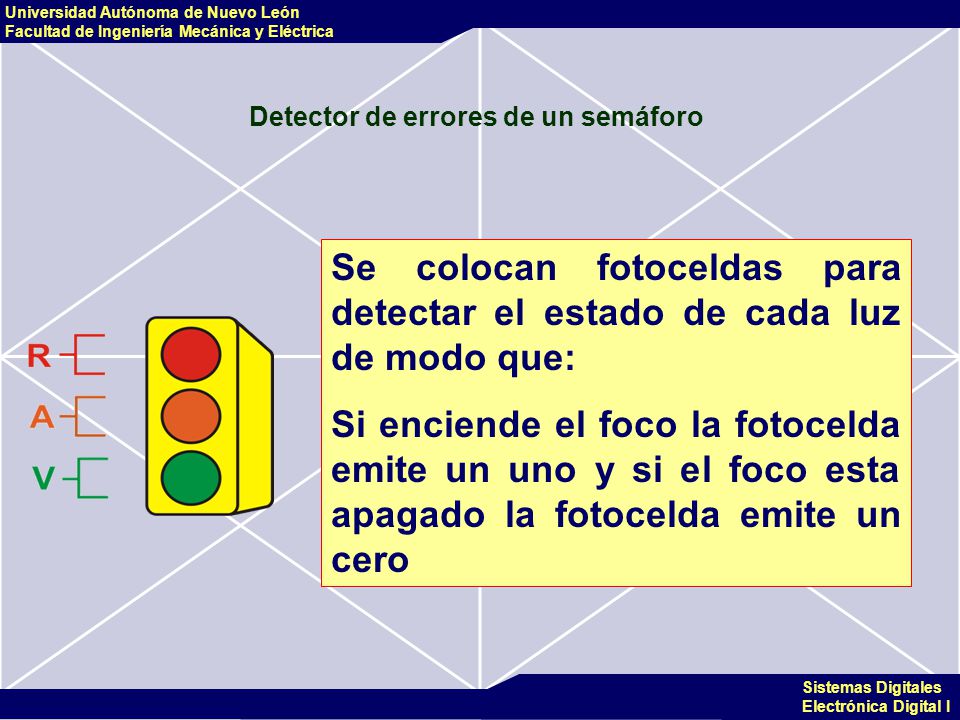

17 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Detector de errores de un semáforo Se colocan fotoceldas para detectar el estado de cada luz de modo que: Si enciende el foco la fotocelda emite un uno y si el foco esta apagado la fotocelda emite un cero

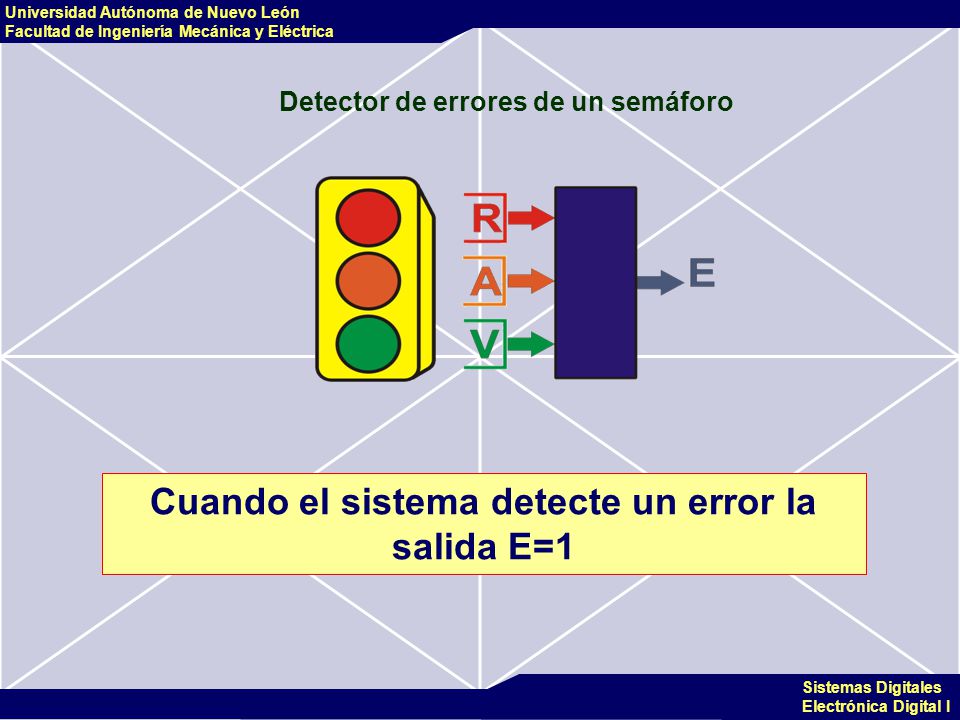

18 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Detector de errores de un semáforo Cuando el sistema detecte un error la salida E=1

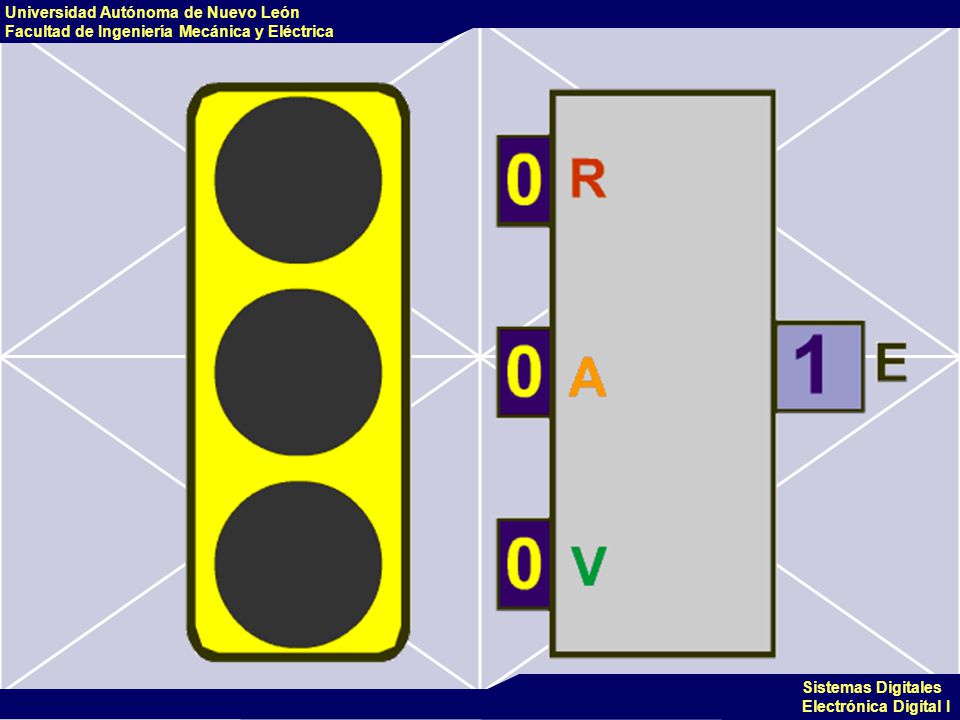

19 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica

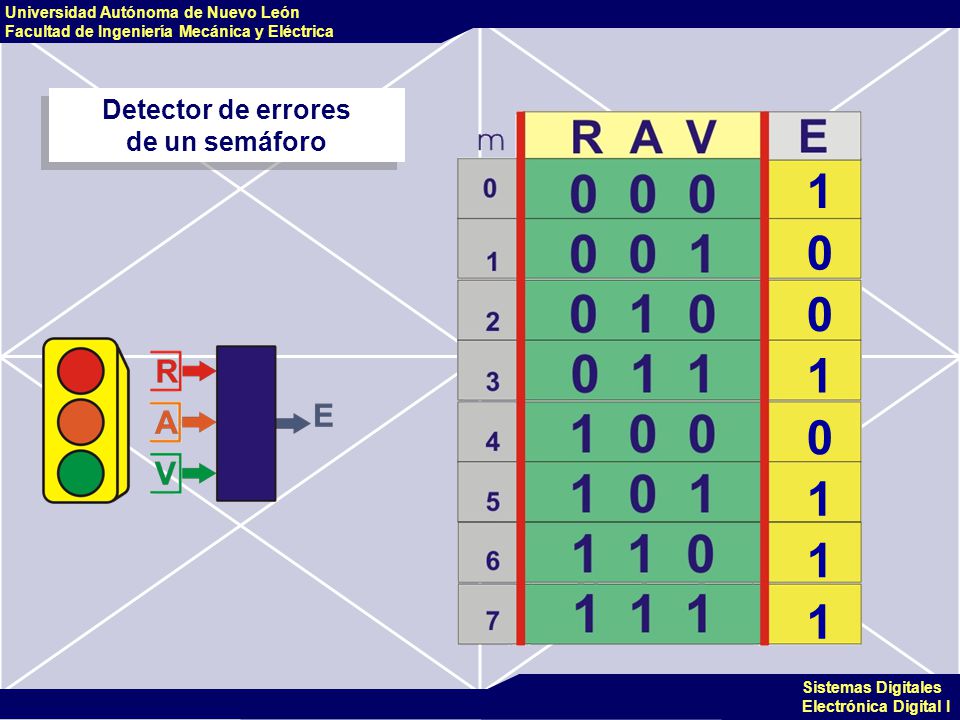

20 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Detector de errores de un semáforo 1 0 0 1 0 1 1 1

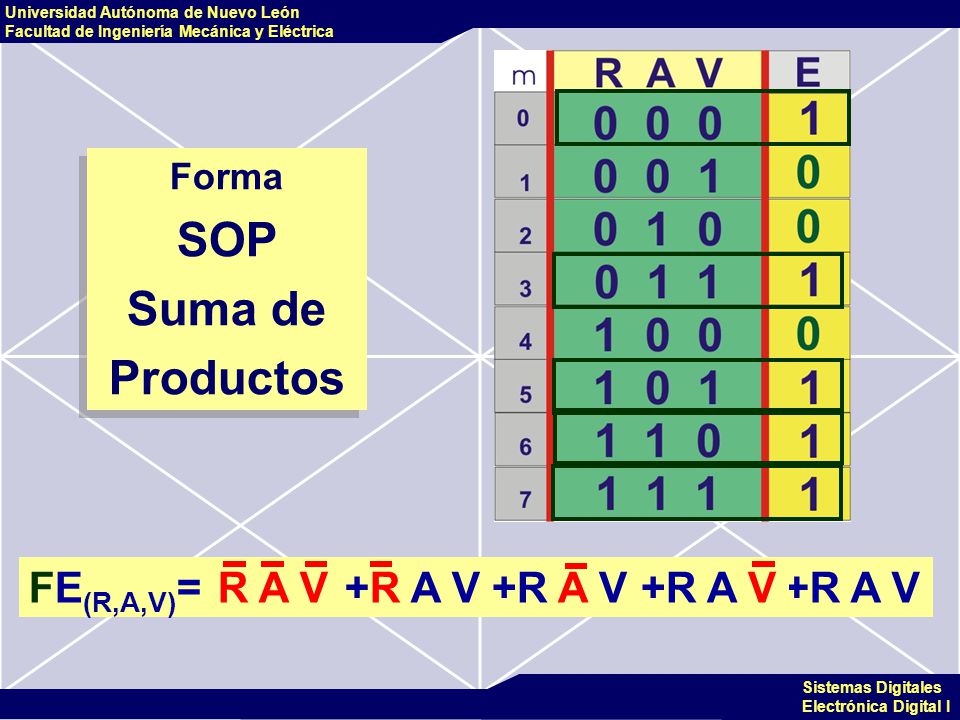

21 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica +R A V Forma SOP Suma de Productos Forma SOP Suma de Productos FE (R,A,V) =R A V+R A V

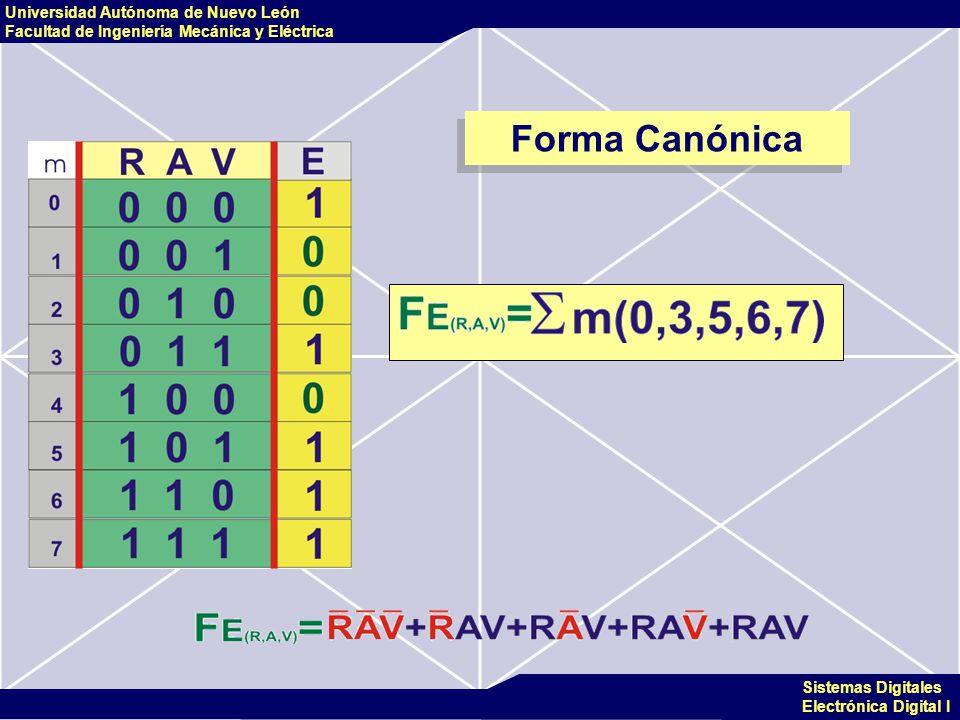

22 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Forma Canónica

23 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Circuito

24 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Circuito Cuantos circuitos Integrados TTL de función fija se requieren para Implementar este circuito ?

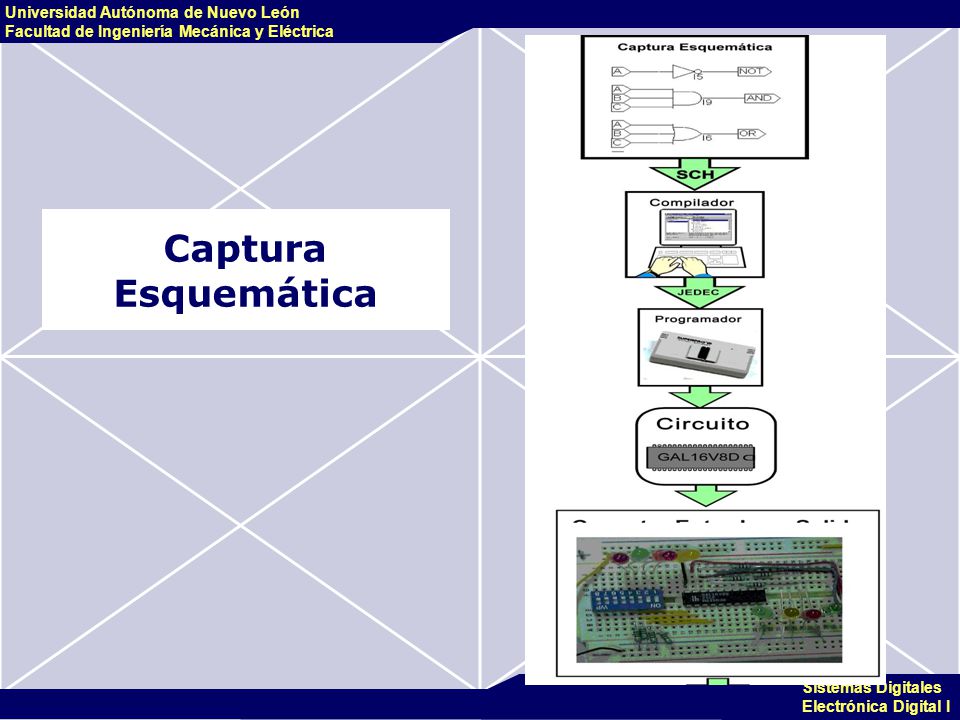

25 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Captura Esquemática

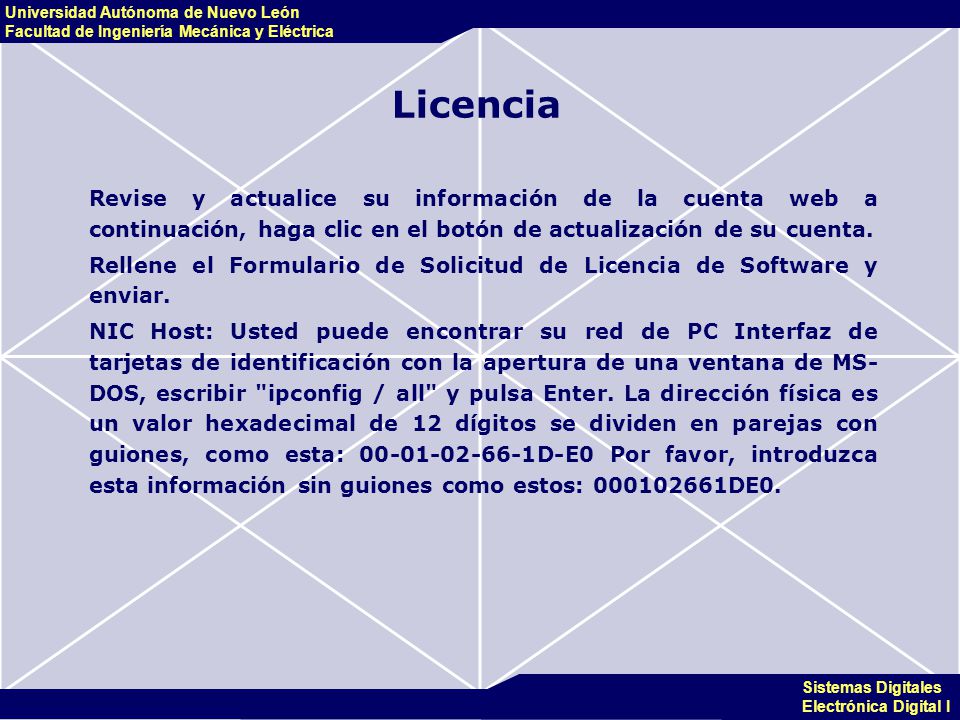

26 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Licencia Revise y actualice su información de la cuenta web a continuación, haga clic en el botón de actualización de su cuenta. Rellene el Formulario de Solicitud de Licencia de Software y enviar. NIC Host: Usted puede encontrar su red de PC Interfaz de tarjetas de identificación con la apertura de una ventana de MS- DOS, escribir "ipconfig / all" y pulsa Enter. La dirección física es un valor hexadecimal de 12 dígitos se dividen en parejas con guiones, como esta: 00-01-02-66-1D-E0 Por favor, introduzca esta información sin guiones como estos: 000102661DE0.

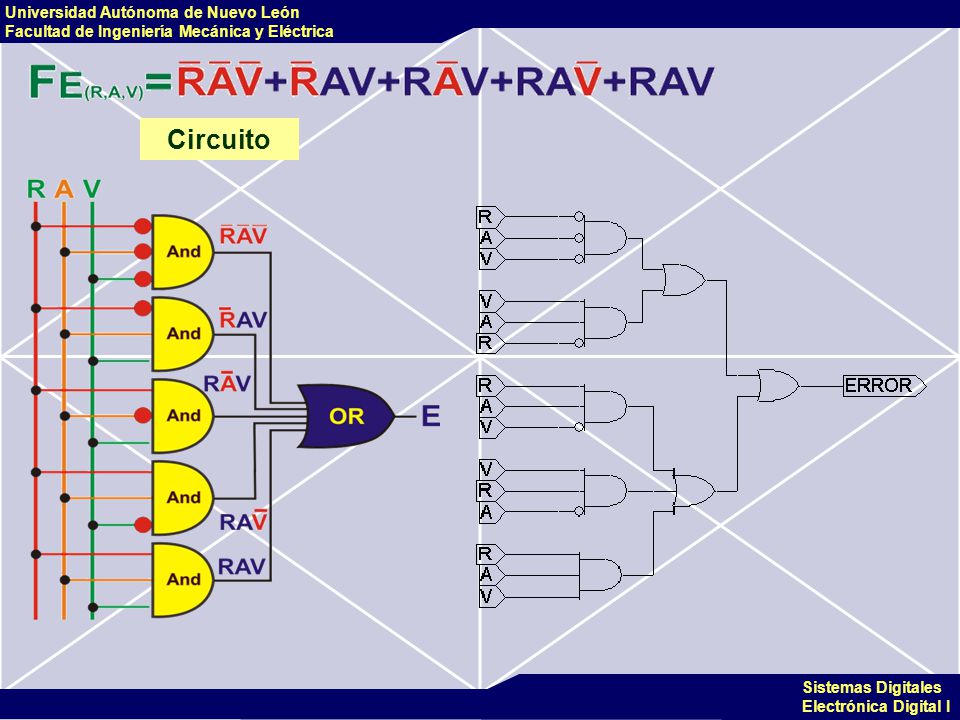

27 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Circuito

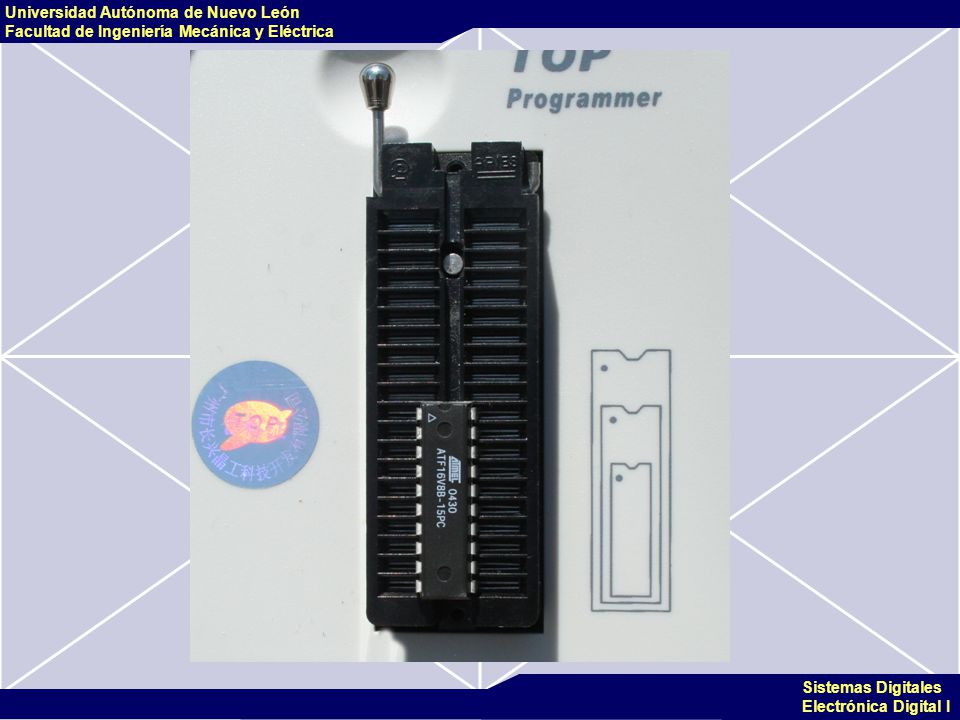

28 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica

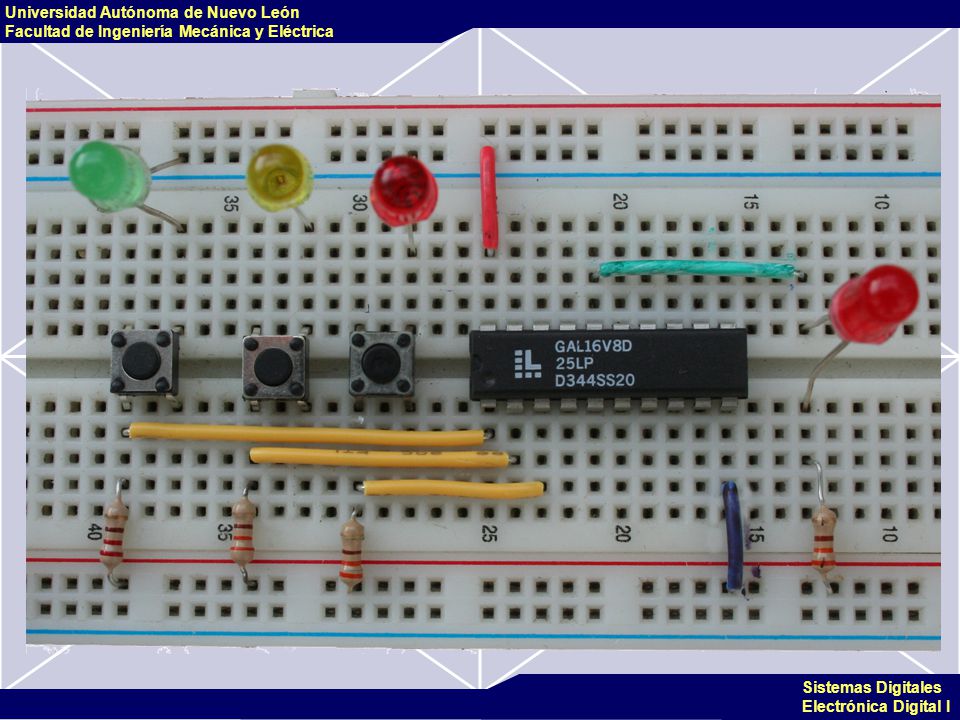

29 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica

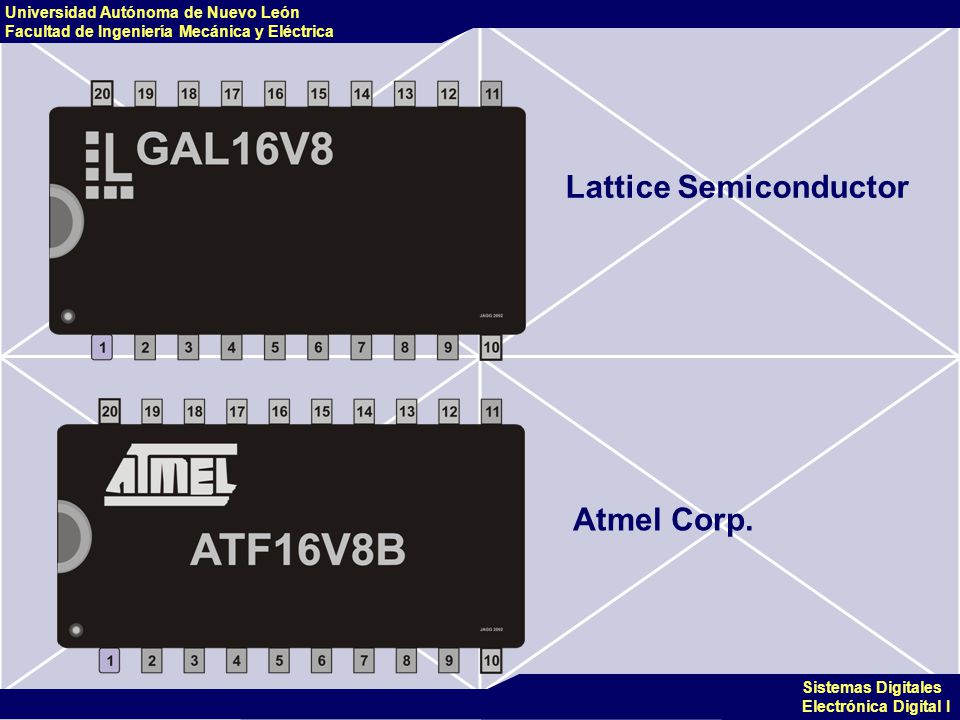

30 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Lattice Semiconductor Atmel Corp.

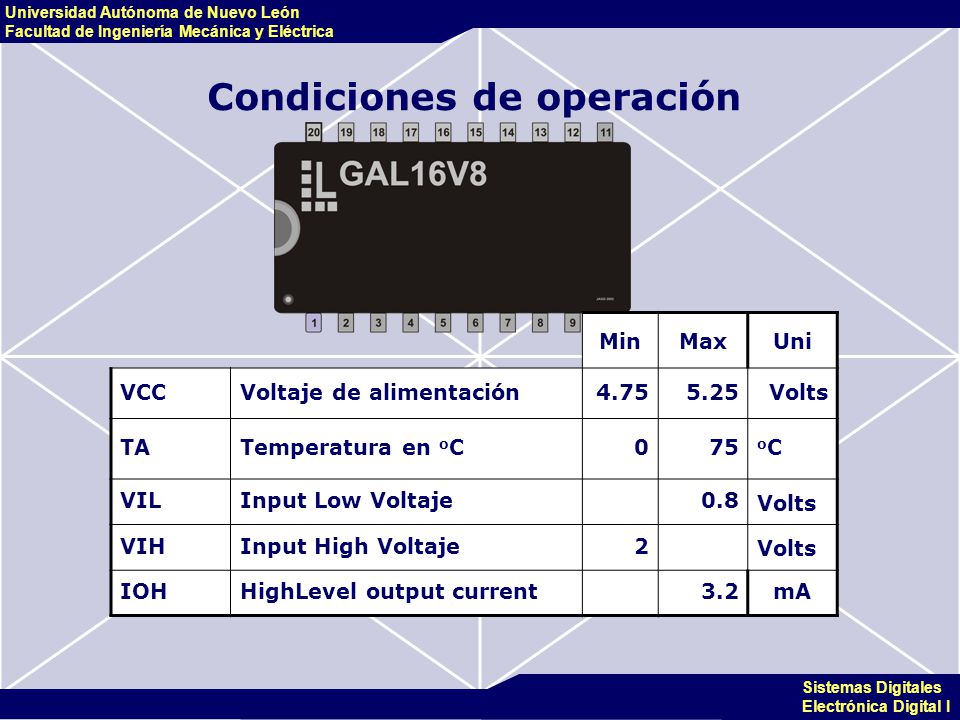

31 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Condiciones de operación MinMaxUni VCCVoltaje de alimentación4.755.25Volts TATemperatura en o C075 oCoC VILInput Low Voltaje0.8 Volts VIHInput High Voltaje2 Volts IOHHighLevel output current3.2mA

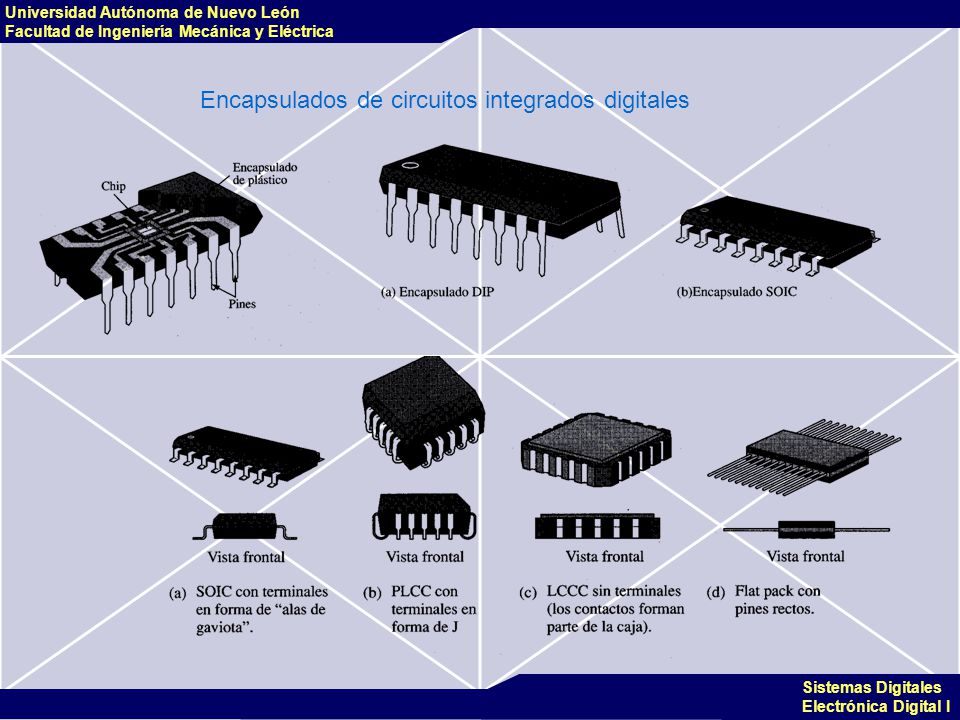

32 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Encapsulados de circuitos integrados digitales

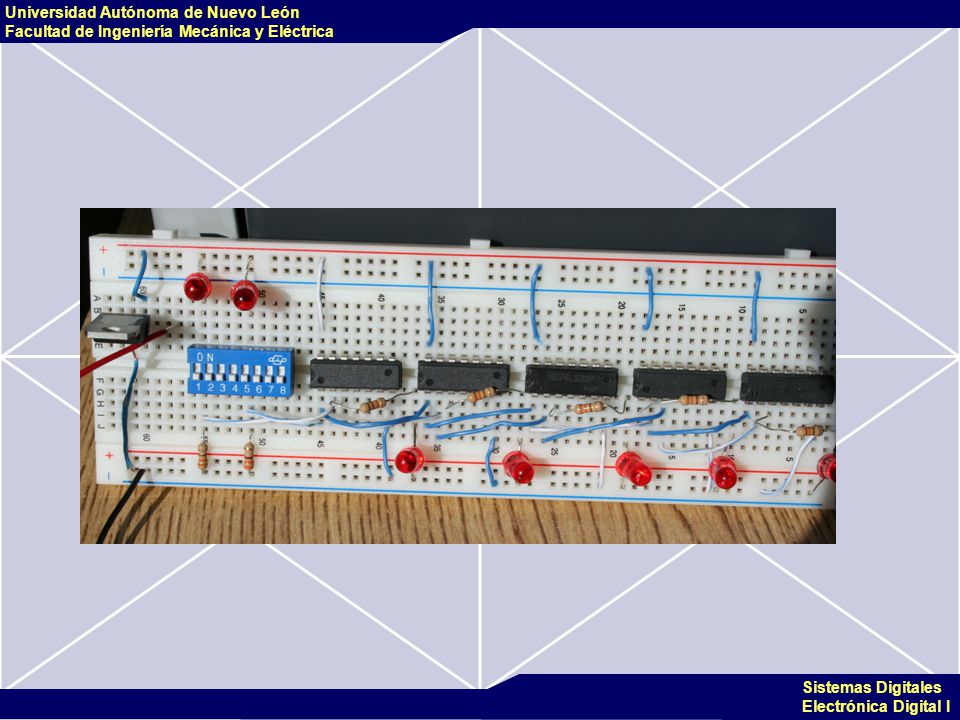

33 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica

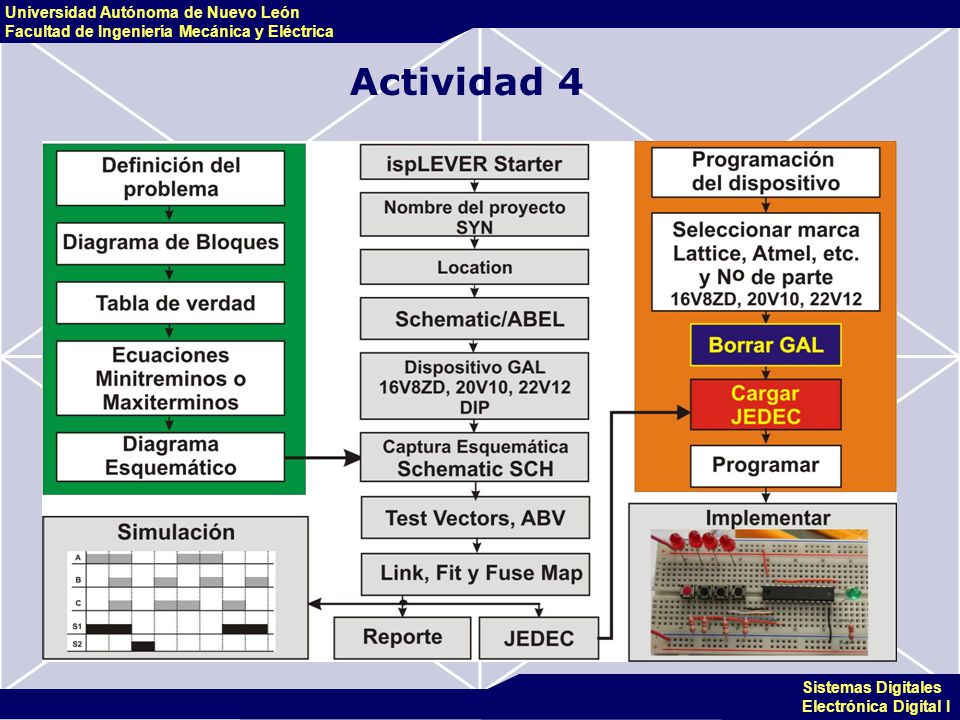

34 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Actividad 4

35 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Etapas 1.Material Necesario 2.Instalaci ó n Software 3.Planteamiento del problema 4.Uso del software 5.Programar el dispositivo 6.Implementaci ó n del circuito 7.Reporte

36 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Si se entrega después del tiempo acordado tiene menor valor

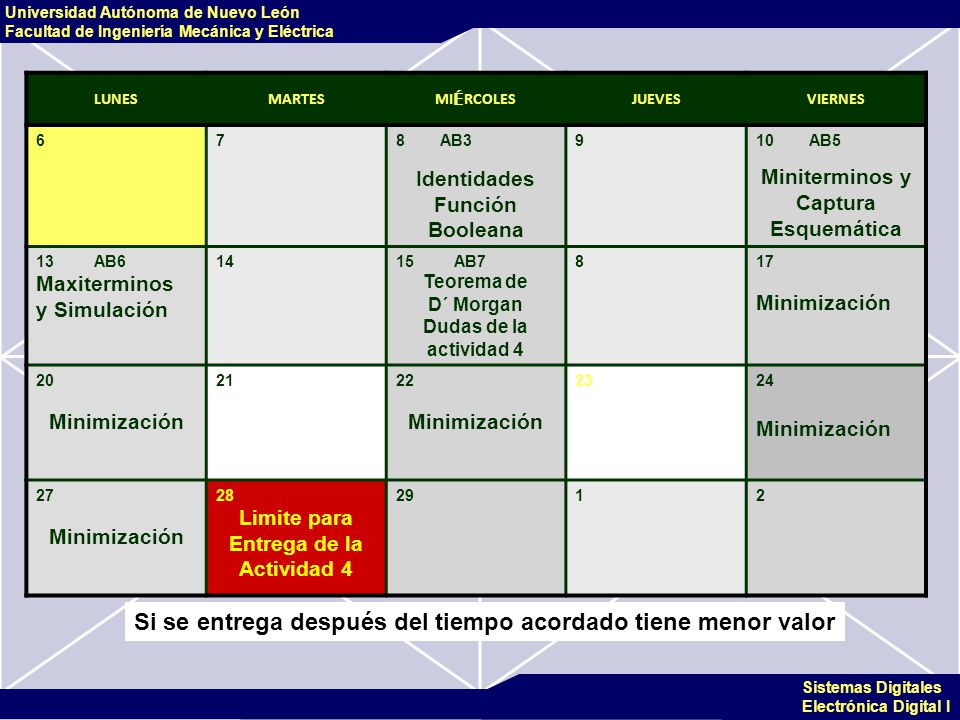

37 Sistemas Digitales Electrónica Digital I Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Si se entrega después del tiempo acordado tiene menor valor LUNESMARTESMI É RCOLESJUEVESVIERNES 678 AB3 Identidades Función Booleana 910 AB5 Miniterminos y Captura Esquemática 13 AB6 Maxiterminos y Simulación 1415 AB7 Teorema de D´ Morgan Dudas de la actividad 4 817 Minimización 20 Minimización 2122 Minimización 2324 Minimización 27 Minimización 28 Limite para Entrega de la Actividad 4 2912
