1 Prueba de Desempeño

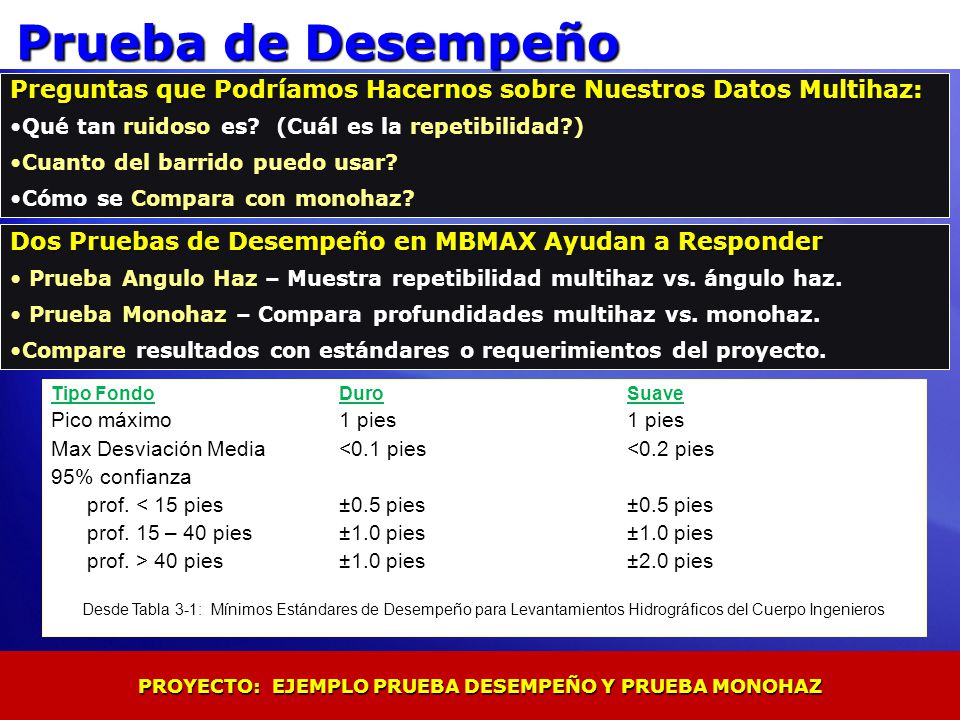

2 PROYECTO: EJEMPLO PRUEBA DESEMPEÑO Y PRUEBA MONOHAZ Preguntas que Podríamos Hacernos sobre Nuestros Datos Multihaz: Qué tan ruidoso es? (Cuál es la repetibilidad?) Cuanto del barrido puedo usar? Cómo se Compara con monohaz? Dos Pruebas de Desempeño en MBMAX Ayudan a Responder Prueba Angulo Haz – Muestra repetibilidad multihaz vs. ángulo haz. Prueba Monohaz – Compara profundidades multihaz vs. monohaz. Compare resultados con estándares o requerimientos del proyecto. Tipo FondoDuroSuave Pico máximo1 pies1 pies Max Desviación Media<0.1 pies<0.2 pies 95% confianza prof. < 15 pies±0.5 pies ±0.5 pies prof. 15 – 40 pies±1.0 pies±1.0 pies prof. > 40 pies±1.0 pies±2.0 pies Desde Tabla 3-1: Mínimos Estándares de Desempeño para Levantamientos Hidrográficos del Cuerpo Ingenieros

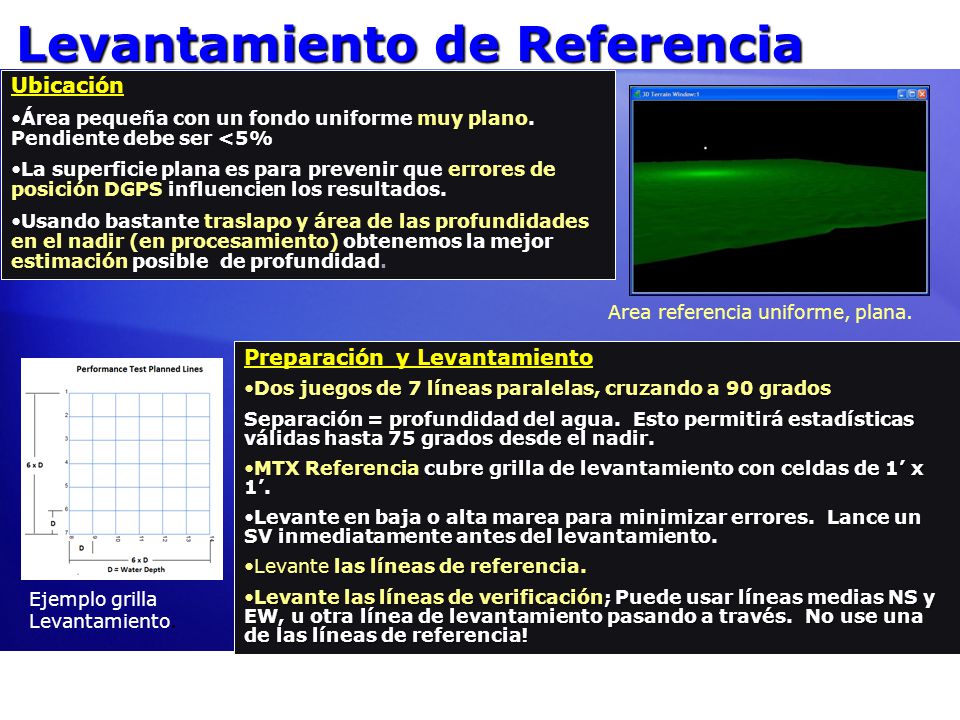

3 Levantamiento de Referencia Ubicación Área pequeña con un fondo uniforme muy plano. Pendiente debe ser <5% La superficie plana es para prevenir que errores de posición DGPS influencien los resultados. Usando bastante traslapo y área de las profundidades en el nadir (en procesamiento) obtenemos la mejor estimación posible de profundidad. Preparación y Levantamiento Dos juegos de 7 líneas paralelas, cruzando a 90 gradosDos juegos de 7 líneas paralelas, cruzando a 90 grados Separación = profundidad del agua. Esto permitirá estadísticas válidas hasta 75 grados desde el nadir. MTX Referencia cubre grilla de levantamiento con celdas de 1’ x 1’.MTX Referencia cubre grilla de levantamiento con celdas de 1’ x 1’. Levante en baja o alta marea para minimizar errores. Lance un SV inmediatamente antes del levantamiento.Levante en baja o alta marea para minimizar errores. Lance un SV inmediatamente antes del levantamiento. Levante las líneas de referencia.Levante las líneas de referencia. Levante las líneas de verificación; Puede usar líneas medias NS y EW, u otra línea de levantamiento pasando a través. No use una de las líneas de referencia!Levante las líneas de verificación; Puede usar líneas medias NS y EW, u otra línea de levantamiento pasando a través. No use una de las líneas de referencia! Area referencia uniforme, plana. Ejemplo grilla Levantamiento.

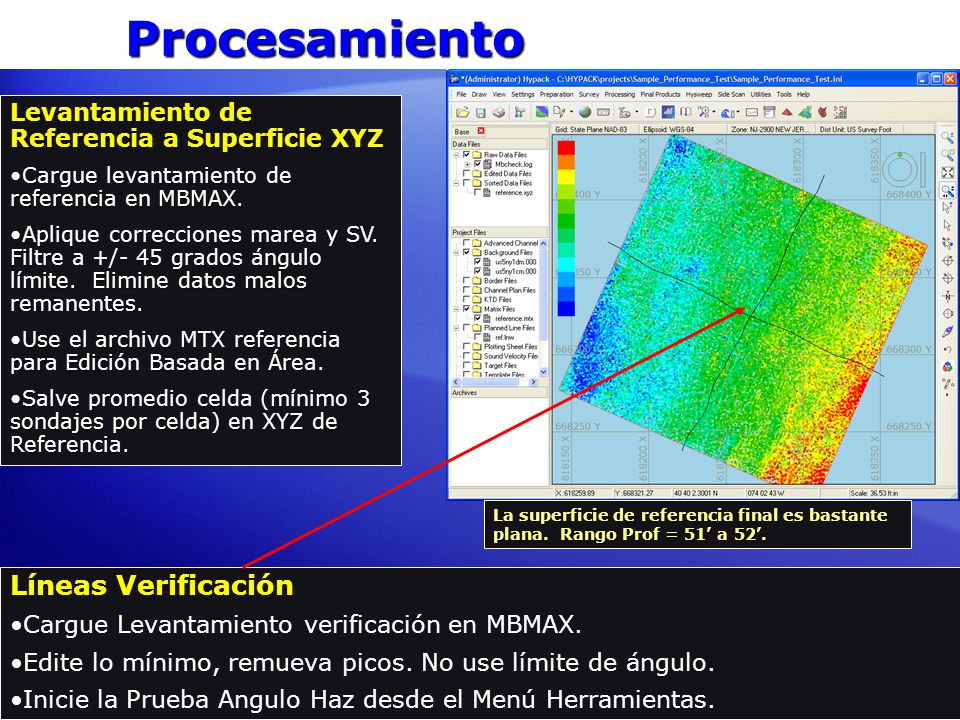

4 Levantamiento de Referencia a Superficie XYZ Cargue levantamiento de referencia en MBMAX.Cargue levantamiento de referencia en MBMAX. Aplique correcciones marea y SV. Filtre a +/- 45 grados ángulo límite. Elimine datos malos remanentes.Aplique correcciones marea y SV. Filtre a +/- 45 grados ángulo límite. Elimine datos malos remanentes. Use el archivo MTX referencia para Edición Basada en Área.Use el archivo MTX referencia para Edición Basada en Área. Salve promedio celda (mínimo 3 sondajes por celda) en XYZ de Referencia.Salve promedio celda (mínimo 3 sondajes por celda) en XYZ de Referencia.Procesamiento Líneas Verificación Cargue Levantamiento verificación en MBMAX. Edite lo mínimo, remueva picos. No use límite de ángulo. Inicie la Prueba Angulo Haz desde el Menú Herramientas. La superficie de referencia final es bastante plana. Rango Prof = 51’ a 52’.

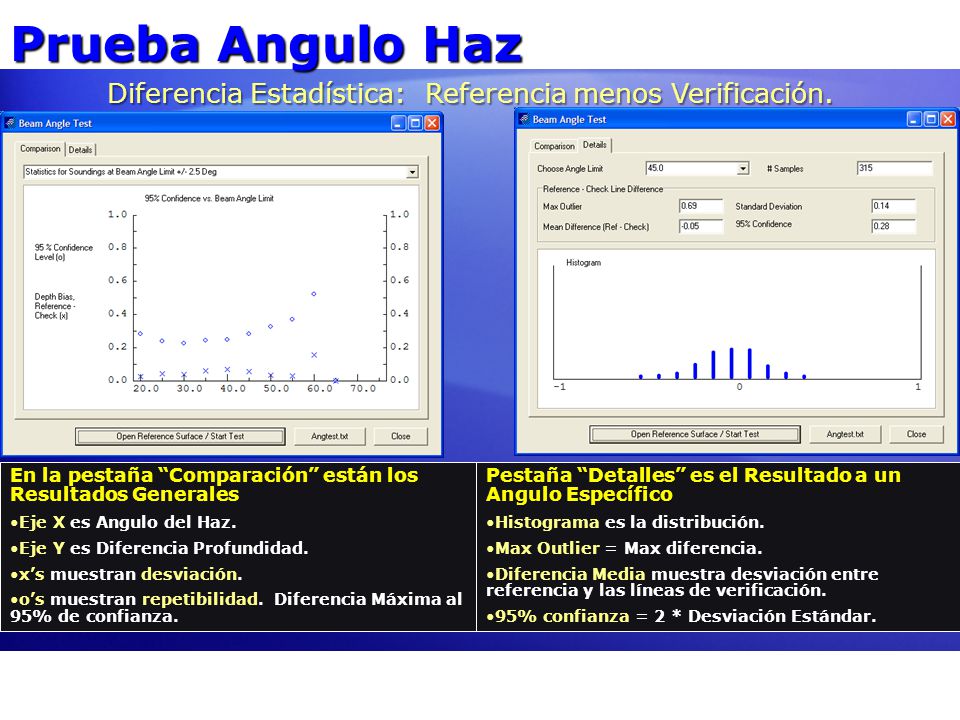

5 Prueba Angulo Haz Diferencia Estadística: Referencia menos Verificación. En la pestaña “Comparación” están los Resultados Generales Eje X es Angulo del Haz. Eje Y es Diferencia Profundidad. x’s muestran desviación. o’s muestran repetibilidad. Diferencia Máxima al 95% de confianza. Pestaña “Detalles” es el Resultado a un Angulo Específico Histograma es la distribución. Max Outlier = Max diferencia. Diferencia Media muestra desviación entre referencia y las líneas de verificación. 95% confianza = 2 * Desviación Estándar.

6 Prueba Angulo Haz en Acción como “Prueba Desempeño”

7 MONOHAZ vs. MULTIHAZ

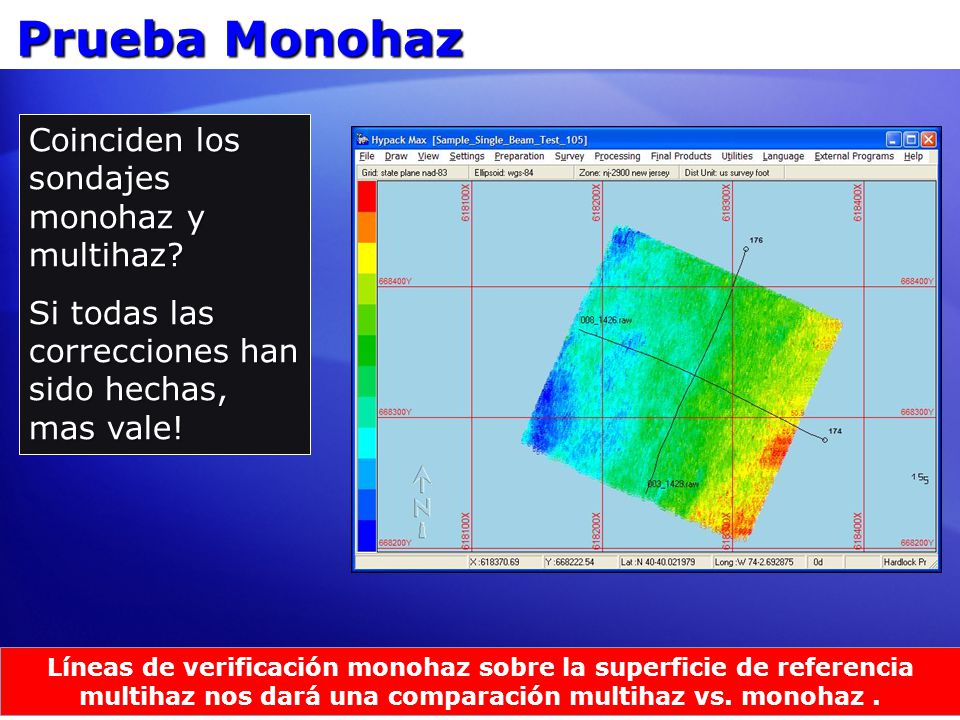

8 Prueba Monohaz Líneas de verificación monohaz sobre la superficie de referencia multihaz nos dará una comparación multihaz vs. monohaz. Coinciden los sondajes monohaz y multihaz? Si todas las correcciones han sido hechas, mas vale!

9 Prueba Monohaz - Pasos EDITOR MONOHAZ Exportar MBMAX Líneas Verificación: Datos Brutos Salida a Formato All Editado Salida a Formato XYZ Reference.xyz Reference.mtx Prueba Monohaz Inicie Prueba Monohaz desde Menú Herramientas en MBMAX64

10 Prueba Monohaz Ejecutando la Prueba Seleccione Prueba Monohaz desde el menú Herramientas en MBMAX. Abra el archivo Referencia XYZ. Resultado Una vez más usando diferencias estadísticas = referencia menos verificación. Histograma muestra la distribución y desviación. Max Outlier = Max Diferencia. Diferencia Media = Desviación. Este es el principal punto de la prueba! Desviación Estándar (Sigma): Dispersión de la distribución de diferencias. 95% confianza = 2*Sigma. 95% de las diferencias caen dentro 2*Sigma. Nada Mal! Desviación menor que 0.1 pie!

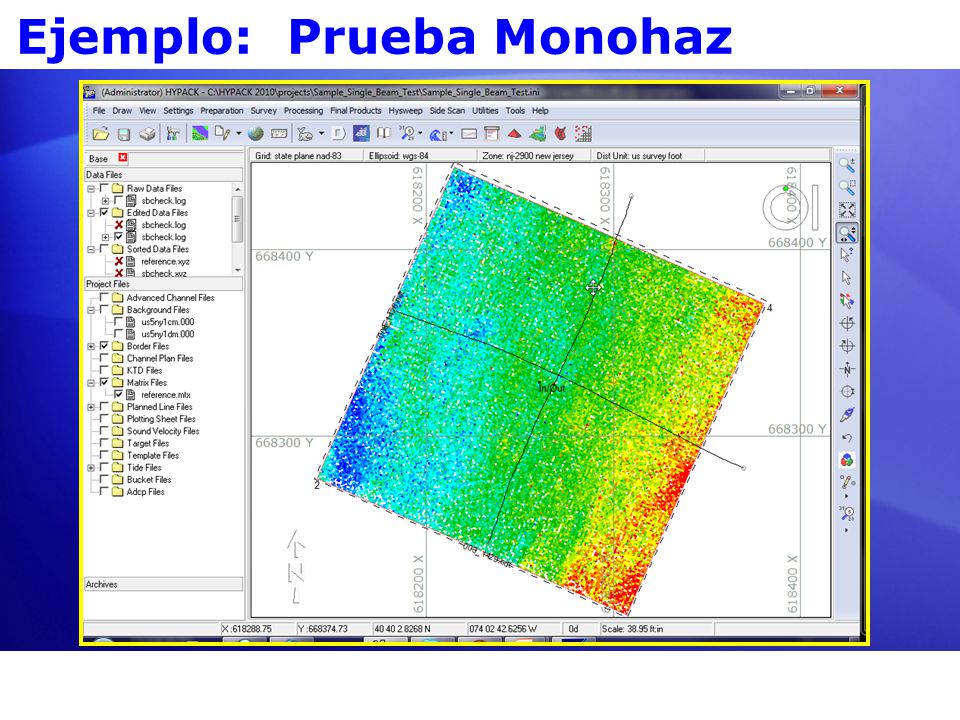

11 Ejemplo: Prueba Monohaz
