Others, soporte para síntesis. Los agregados tienen la habilidad de usar la sentencia others, la cual asignará un valor a todos los otros elementos de.

Presentación del tema: "Others, soporte para síntesis. Los agregados tienen la habilidad de usar la sentencia others, la cual asignará un valor a todos los otros elementos de."— Transcripción de la presentación:

1

2 Others, soporte para síntesis. Los agregados tienen la habilidad de usar la sentencia others, la cual asignará un valor a todos los otros elementos de un arreglo que no han sido especificados. Finalmente, no todas las herramientas de síntesis soportan el uso de agregados, por lo que puede ser necesario usar concatenación para realizar manipulaciones sobre arreglos. X ’1’, 1 =>’0’, others=>B) signalZ_BUS: bit_vector (3 downto 0); signalA,B,C,D: bit; signalBYTE:bit_vector(7 downto 0);

3 Necesidad de mas que el “0” y el “1” El tipo bit tiene unas limitaciones, puede solo representar el 0 y el 1. En simulación puede ser útil el poder representar otros valores, por ejemplo: desconocido, no inicializado, alta impedancia. Mientras para la síntesis puede ser útil representar una condición: don’t care Unknown El valor era conocido pero ya no lo es. A menudo denota dos compuertas manejando el mismo nodo de salida, con conflicto entre valores. Un-initialised El valor nunca fue conocido (prepower-up) High Impedance La red no tiene driver Drive strengths Maneja diferentes drivers de salida Don’t care Implementación en sintesis. No estamos interesados en el comportamiento de la entrada/salida, la salida no esta siendo monitoreada bajo ciertas condiciones de entrada o ciertas condiciones de entrada que nunca se espera que ocurran

4 Lógica de valores múltiples La idea de una lógica de valores múltiples, o un sistema LVM lleva un tipo de señal enumerado definido por todos los valores, junto con un grupo de funciones que realizan operaciones lógicas tales como: AND y OR sobre objetos de ese tipo. High impedance “Z” Logic 0 “0” Logic 1 “1” Un-initialised “U” Unknown “X” Don’t care “-”

5 0 ? 0 1 1 c c Output input VDD Compuerta inversora NMOS Estática

6 R ON P U R OFF PD Input=L Output=V dd R OFF P R OFF PD R ON P U + =H VDD R ON P U R ON P D Output=V dd R ON P D R ON P U + =L VDD Input=H VDD H L

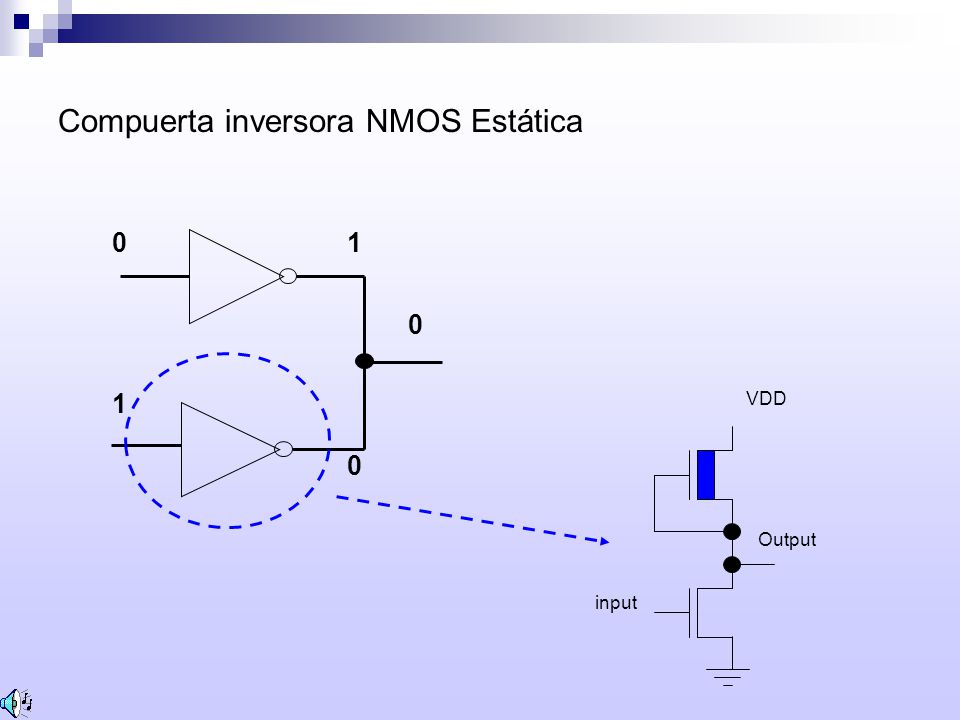

7 0 0 0 1 1 c c Output input VDD Compuerta inversora NMOS Estática

8 OBJETOS MANIPULABLES Los objetos que se pueden manipular en VHDL son: 1 SEÑALES: Los “ports” declarados dentro de una entidad son señales. 2 CONSTANTES: permiten definir valores permanentes 3 VARIABLES: utilizados solamente dentro de los procesos(instrucciones secuénciales). 4 ARCHIVOS (FICHEROS)

9 Declaraciòn de Objetos La formula de declaraciòn de constantes, variables y señales es: Tipo_de_Objeto Nombre_de_Objeto Tipo_de_Dato:=Valor Inicial Por ejemplo: SIGNAL nodno1: BIT:='1'; VARIABLE var1:BIT; CONST pi: REAL:=3.14159;

10 Señales Son objetos que permiten simular la interconexión de componentes dentro de la arquitectura de diseño. Permiten representar entradas o salidas de entidades.

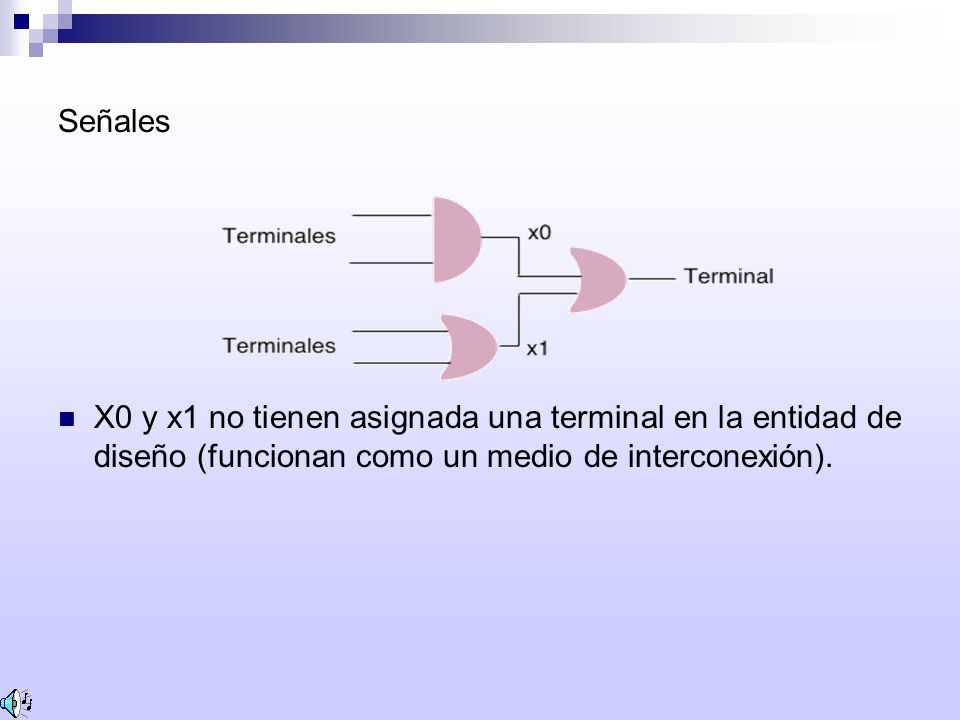

11 Señales X0 y x1 no tienen asignada una terminal en la entidad de diseño (funcionan como un medio de interconexión).

12 Sintaxis general de una señal signal id {,...} : tipo [:= expresion ]; port ( { id {,...} : direccion tipo [:= expresion];}] Signal Reloj : std _logic :='0'; signal Comparacion: bit; signal Resultado : integer range 0 to 7; port ( a,b : in integer range 0 to 7; c : out integer range 0 to 7; d : inout std_logic );

13 Señales Forma de declarar una señal: signal identificator: tipo: [rango]; Ejemplo: signal vcc: bit: ´1´; signal suma: bit_vector: (3 downto 0);

14 Señales las señales pueden declararse en una entidad, en una arquitectura o en un paquete. si se quiere inicializar una señal hay que indicar un valor en [:=expression] por ejemplo: signal s: bit:='1'; de otra manera, el valor es inicializado al valor mas bajo del tipo de variable definido.

15 Señales Escalar: signal name(s):=type [range_contraint][:=expression]; Vectorial: signal name(s): array_type[index_constraint] [:=expression]; Entidad: port (name(s): direction type [range_constraint][:=expression]);

16 Señales Ejemplos: signal count: integer range 1 to 50; (el valor inicial será 1) signal GROUND: BIT:='0'; signal YS_BUS std_logic_vector (7 downto 0); port (B,A: in integer range 0 to 9); signal bogus: bit_vector; (Errónea, no hay dimensión)

17 Driver de señal Un conductor (driver) para una señal se define por el proceso que asigna valores a la señal. Los valores que viajan por los caminos de datos en un tiempo dado están contenidos en dicho conductor, el cual consta de una colección de parejas (tuplas) valor/tiempo llamadas transacciones.

18 Asignación múltiple o concurrente Los “conductores” son creados por sentencias de asignación de señales. Una asignación concurrente de señal dentro de una arquitectura produce un “conductor” para cada asignación de señal. Asignaciones múltiples producirán “conductores” múltiples de señal.

19 Creación de un driver ARCHITECTURE t1 OF d1 IS BEGIN a <= b AFTER 10 ns ; a <= c AFTER 10 ns ; END t1;

20 Función de resolución La señal ´”a” está siendo manejada por dos fuentes, b y c. Cada asignación concurrente creará un conductor para la señal a, esto no es admitido a menos que se defina una función de resolución (resolved signals). La forma en que esto se resuelve queda a cargo del diseñador.

21 Atributos función de las señales S´EVENTRetorna verdadero si ocurrió un evento en S durante el corriente delta, de lo contrario devuelve falso. S´ACTIVERetorna verdadero si ocurrió una transición en S durante el corriente delta, else falso. S´LAST_EVENTRetorna el tiempo transcurrido desde la transición previa de la señal S. S´LAST_VALUERetorna el valor previo de S antes del último evento. S´LAST_ACTIVERetorna el tiempo transcurrido desde la transacción previa de la señal.

22 Señales de tipo definido Habiendo definido el tipo, podemos definir señales de este tipo. Aquí hemos declarado la señal STATE de tipo MY_STATE. Debemos observar las reglas estrictas cuando usemos estas señales: no podemos asignar nada a la señal STATE que no sea del tipo MY_STATE type MY_SATE is (RESET, IDLE, RW_CYCLE, INT_CYCLE); … SignalSTATE: MY_STATE; SignalTWO_BIT: bit_vector (0 to 1); … STATE<=RESET; STATE<=“00”; STATE<=TWO_BIT;

23 CONSTANTES Una constante es un objeto que se inicializa a un determinado valor y no puede ser cambiado una vez inicializado. Sintaxis general de una constante constant id {,...} : tipo [:= expresion];

24 Ejemplos Constant Pi: real : =3.1415; constant BitsPalabra : integer :=8; constant NumPalabras : integer :=64; constant NumBits : integer :=BitsPalabras * NumPalabras; constant RetardoAND2, RetardoOR2 : time := 2 ns

25 VARIABLES Una variable es un objeto que se inicializa a un determinado valor y a diferencia de una constante su valor puede ser alterado en cualquier instante. Sintaxis general de una variable variable id {,....} : tipo [expresion];

26 Ejemplos Variable Indice1, Indice2, Indice3 : integer := 0; variable Comparacion : boolean; variable Resultado : real;

27 ARCHIVOS (FICHEROS) Permiten comunicar un diseño VHDL con el exterior, el modelo lee y escribe datos persistentes. En el paquete texti o de la biblioteca standar hay tipos de datos y operaciones de lectura/escritura de archivos de texto. VHDL soporta subprogramas para leer y escribir archivos en forma secuencial.

28 Sintaxis general de un archivo file id {,....} : tipo [is direcciòn “nombre” ;] file id {,....} : tipo [ [ open tipo_acceso] is “nombre”;] Ejemplos file Estimulos : FicheroEnteros open read_mode is “datos.in”; file Salida : FicheroEnteros open write_mode id “datos.out”;

29 ASIGNACION DE UN VALOR A una señal se le asigna un valor, en VHDL, por medio de una sentencia de Asignación de señal. Una Asignación a una señal define un driver sobre esa señal. Se pueden tener multilples drivers.

30 DEFINICION DE PUERTOS Señales que relacionan una entidad con otra

31 Forma genérica de designar un puerto nombre_variable: modo tipo; Ejemplos: puertoa: in bit; puertob: in bit_vector(0 to 7); puertoc: out bit_vector(3 downto 0); puertod: buffer bit; puertoe:inout std_logic;

32 in Un puerto es de modo in si la información correspondiente al mismo, entra a la entidad y se suele usar para relojes, entradas de control (como las típicas load, reset y enable), y para datos de entrada unidireccionales. Modo de Puerto out Un puerto es de modo out si la información fluye hacia fuera de la entidad. Este modo no permite realimentación ya que al declarar un puerto como out estamos indicando al compilador que el estado lógico en el que se encuentra no es leíble. buffer Este modo es similar al modo out, pero además, permite la realimentación y no es bidireccional, y solo puede ser conectado directamente a una señal interna, o a un puerto de modo buffer de otra entidad. Una aplicación muy común de este modo es la de salida de un contador, ya que debemos saber la salida en el momento actual para determinar la salida en el momento siguiente. inout Es usado para señales bidireccionales, es decir, si necesitamos que por el mismo puerto fluya información tanto hacia dentro como hacia afuera de la entidad. Este modo permite la realimentación interna y puede reemplazar a cualquiera de los modos anteriores, pudiéndose usar este modo para todos los puertos.

33 Tipos Nativos para VHDL boolean Puede tomar dos valores: verdadero/true o falso/false. Un ejemplo típico es la salida de un comparador que da verdadero si los números comparados son iguales y falso si no lo son bit Puede tomar dos valores: 0 ó 1 ( o también "low" o "high", según se prefiera). Es el tipo más usado de los nativos bit_vector Es un vector de bits. Debemos tener cuidado al definir el peso de los bits que lo integran, ya que según pongamos la palabra reservada downto o to estaremos diciendo que el bit más significativo es el número más alto o el más bajo del vector, respectivamente.. numero : bit_vector (0 to 7); numero : bit_vector (7 downto 0); integer Para mantenerr números enteros. Hay que advertir que el uso de enteros consume muchos recursos del dispositivo de lógica programable, siempre y cuando sea sintetizable, debido a que está prácticamente creado para la simulación.

34 Definir un modelo de comportamiento sintetizable (ARCHITECTURE) Usando el juego de instrucciones soportado por las herramientas de síntesis architecture archpro of programa is -- Declaración de señales y otros accesorios Begin -- Núcleo del programa End archpro; Para describir una arquitectura podremos usar cuatro estilos Estilo behavioral Estilo dataflow Estilo structural Estilo mixto

35 Estilo behavioral architecture behavioral of compa is begin comp: process (a, b) begin if a= b then igual<='1'; else igual<='0'; end if; end process comp; end behavioral; entity compa is port ( a,b: in bit_vector(3 downto 0); igual: out bit ); end compa; Estilo dataflow architecture dataflow1 of compa is begin igual<='1' when (a=b) else '0'; end dataflow1; architecture dataflow2 of compa is begin igual<= not(a(0) xor b(0)) and not(a(1) xor b(1)) and not(a(2) xor b(2)) and not(a(3) xor b(3)); end dataflow2;

36 Estilo structural architecture struct of compa is signal x: bit_vector(0 to 3); Component xnor2 Port (e1,e2:in bit; y:out bit); End component; Component and4 Port (e1,e2,e3,e4:in bit; y:out bit); End component; begin u0: xnor2 port map (a(0),b(0),x(0)); u1: xnor2 port map (a(1),b(1),x(1)); u2: xnor2 port map (a(2),b(2),x(2)); u3: xnor2 port map (a(3),b(3),x(3)); u4: and4 port map (x(0),x(1),x(2),x(3),igual); end struct; Estilo mixto

37 Estilo de Escritura RTL (Register Transfer Level) Netlist Describe los componentes que posee y las conexiones entre ellos (Estilo Estructural) RTL Describe el comportamiento de cada entidad

38 CONCEPTO DE TIPO DE DATO Todos los objetos en VHDL son de un tipo dado. Un tipo de dato se caracteriza por el conjunto de valores que puede tomar y los operadores que se le puede aplicar a un objeto.

39 TIPO El tipo define un conjunto de valores y una asignación a esa señal debe ser un valor definido por ese conjunto. Cuando hacemos una asignación a una señal, los tipos en ambos lados del operador de asignación de señal deben corresponder.

40 Declaraciòn de tipos de datos Sintaxis general type id is definiciòn_tipo; Ejemplos type DiaMes is range 1 to 31 ; type Dela31 is range 1 to 31; type Orientacion is (norte,sur,este,oeste); Uso constant DiasEnero : DiasMes :=31; variable DiaHoy : DiaMes; signal Direcciòn : Orientacion;

41 Los tipos deben corresponder Cuando hacemos una asignaciòn a una señal, los tipos en ambos lados del operador de asignaciòn de señal deben corresponder. Ejemplo: Entity HALFADD is port (A,B : in bit; SUM, CARRY : out bit); end HALFADD;

42 Tipos predefinidos Escalares Enumerados BOOLEAN,BIT,CHARACTER Enteros INTEGER Físicos TIME Flotantes REAL Compuestos Arrays STRING,BIT_VECTOR

43 Otros Puntero ACCESS Archivos FILE

44 TIPO BOOLEAN Este tipo de dato puede tomar un valor falso o verdadero TRUE FALSO Cuando se comparan dos valores de tipo boolean el resultado también es de tipo boolean.

45 TIPO BIT El tipo BIT sirve para modelar niveles lógicos. Conjunto de valores ‘0’ y ‘1’ Operaciones definidas sobre el: Lógicas: not,and,nand,or,nor,xor y xnor Comparación: ‘=‘, ‘/=‘,’ ’, ‘>=‘ Concatenación: & type bit is (‘0’, ‘1’)

46 TIPO CHARACTER Se utiliza para definir un solo carácter. ‘A’ ‘b’ ‘x’

47 TIPO INTEGER Un tipo integer es un dato cuyo contenido es un valor numerico entero que esta dentro del siguiente rango : 2,147,483,647 a +2,147,483,647. Ejemplos +1 682 -139 +239 TYPE Integer IS 0 TO 255; TYPE index IS RANGE 7 DOWNTO 1;

48 TIPO TIME El tipo TIME sirve para especificar valores de tiempo en los modelos Se define la unidad básica y las derivadas de ellas. type time is orange -2147483647 to 2147483647 units fs; ps = 1000 fs; ns = 1000 ps; us = 1000 ns; min = 60 sec; end units;

49 TIPO REAL Conocidos también como coma flotante, son los tipos que definen un numero real. Al igual que los enteros se definen mediante la palabra clave RANGE, con la diferencia de que los límites son números reales.

50 TIPO STRING El tipo string se define como un arreglo de cadenas de caracteres. Ejemplos “error en sincronia” “Hola Mundo”

51 TIPO BIT_VECTOR El tipo bit_vector es un arreglo de bit: Permite modelar buses con un solo driver Solo admite valores ‘0’ y ‘1’ "0101_1001" x"00AF" type bit_vector is array (natural range <>) of bit;

52 SUBTIPOS DE DATOS VHDL permite la definición de subtipos que son restricciones o subconjuntos de tipos existentes. Hay dos tipos, el primero son subtipos obtenidos a partir de la restricción de un tipo escalar a un rango.

53 Ejemplo: SUBTYPE raro IS integer RANGE 4 TO 7; SUBTYPE digitos IS character RANGE '0' TO '9'; El segundo tipo de subtipos son aquellos que restringen el rango de una matriz: Ejemplo: SUBTYPE id IS string(1 TO 20); SUBTYPE word IS bit_vector(31 DOWNTO 0);

54 Tipos enumerated. Un tipo de datos definido por el usuario es conocido en VHDL como un tipo enumerated. Lo más común es definir los tipos dentro de un paquete, arquitectura o proceso, y la mayoría de las herramientas de síntesis son capaces de sintetizar VHDL que contiene tipos enumerated.

55 Síntesis de tipo enumerated La mayoría de las herramientas de síntesis pueden construir lógica desde una señal del tipo enumerated. Usualmente la señal tiene el número mínimo de bits requerido para representar el número de valores posibles. Este ejemplo muestra cada como cada valor es usualmente codificado en la implementación del hardware. RESET“00” IDLE“01” RW“10” INT_CYCLE“11” Mínimo número de bits type MY_SATE is (RESET, IDLE, RW_CYCLE, INT_CYCLE); Codificación de derecha a izquierda en secuencia binaria

56 TIPO PREDEFINIDO (enumerated) Son especificados como código fuente de VHDL, y se encontran en un paquete llamado STANDARD: Boolean Time Bit Bit_vector Character String Integer real

57 STANDARD_LOGIC El Estándar 1164 está definido en código fuente VHDL puro y describe un tipo de dato llamado “std_ulogic”, el cual define los nueve estados posibles.

58 TIPO STD_ULOGIC El tipo std_ulogic es un tipo de dato unresolved, y puede tener un solo driver. De hecho, la “u” se refiere al hecho de que es de tipo unresolved.

59 TIPO STD_LOGIC Hay otro tipo definido, llamado “std_logic”. el cual es una versión tipo resolved de std_ulogic y puede tener mas de un driver. El tipo std_logic tiene los mismos nueve estados de std_ulogic.

60 VECTORES TIPO STD_LOGIC Y STD_ULOGIC El paquete también contiene la definición de los arreglos de std_logic y std_ulogic, conocidos como std_logic_vector y std_ulogic_vector. estos tipos tienden a ser usados para describir estructuras de bus en la forma como el tipo bit_vector. Los tipos std_logic y std_logic_vector, son los recomendados para usar en los diseños. La razón para esto es que hay otros estandares para usar VHDL que están basados en estos tipos en lugar de std_ulogic y std_ulogic_vector.

61 Asignar std_logic a std_ulogic. Como se muestra en el diagrama es posible asignar objetos de tipo std_logic a objetos del tipo std_ulogic, y viceversa. signal A,B,Z: std_ulogic;signal RES_Z: std_logicZ<=A;RES_Z<=A;A<=RES_Z;signal A,B,Z: std_ulogic;signal RES_Z: std_logicZ<=A;RES_Z<=A;A<=RES_Z;

62 std_logic para drivers múltiples Si hay múltiples drivers en una señal se debe usar el tipo std_logic, ya que no es valido tener mas de un driver en un tipo de dato unresolved. Z o RES_Z ? signal A,B,Z: std_ulogic; signal RES_Z: std_logic; Z<= A; Z<= B; RES_Z<= A; RES_Z<= B;

63 Cláusulas library y use El paquete de definiciones está contenido en una biblioteca llamada IEEE. Es necesario hacer referencia tanto a la biblioteca como al paquete, como es mostrada en el diagrama. Se deben usar estas líneas de código antes de describir las entidades que usan en el Standard Logic. library IEEE;--hace visible la biblioteca use IEEE.Std.Logic_1164.all;--hace todo el contenido del paquete visible entity MVLS is port (A,B: in std_ulogic; Z: out std_ulogic); end MVLS;

64 OPERADORES LOGICOS Tienen la misma precedencia, y se ejecutan de izquierda a derecha en la sentencia.

65 OPERADORES RELACIONALES Los operadores deben ser del mismo tipo, pero el número de bits comparados puede ser diferentes.

66 OPERADORES ARITMETICOS  Operan sobre objetos de tipo INTEGER.  Pueden igualmente operar sobre STD_LOGIC_VECTOR utilizando los paquetes STD_LOGIC_UNSIGNED y STD_LOGIC_ARITH.

67 OPERADORES DE DESPLAZAMIENTO rol( rotate left ) ror( rotate right ) sll( shift left logical ) srl ( shift rigth logical ) sla( shift left arithmetic ) sra ( shift right arithmetic ) Operan sobre objetos de tipo:  bit_vector  std_logic_vector, std_ulogic_vector
