1 Optimización y Evaluación de Consultas en Fuentes de Datos Heterogéneas

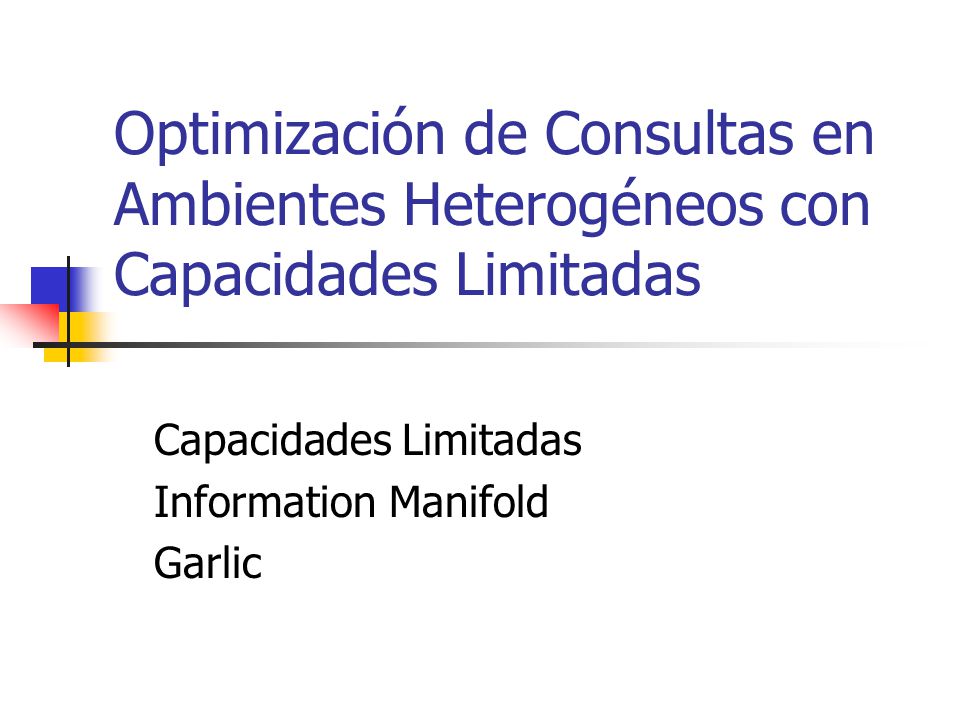

2 Capacidades Limitadas Information Manifold Garlic
Optimización de Consultas en Ambientes Heterogéneos con Capacidades Limitadas Capacidades Limitadas Information Manifold Garlic

3 Propiedades de las Fuentes de Datos en el Internet
No existe una Interfaz de Programación para interactuar con ellas. La respuesta se presenta en documentos no estructurados en formato HTML o semi-estructurados en XML. La interfaz es a través de una planilla que limita el tipo de consultas que se pueden efectuar y los atributos que deben ser instanciados. Fuentes de Datos con Capacidades Limitadas de Procesamiento.

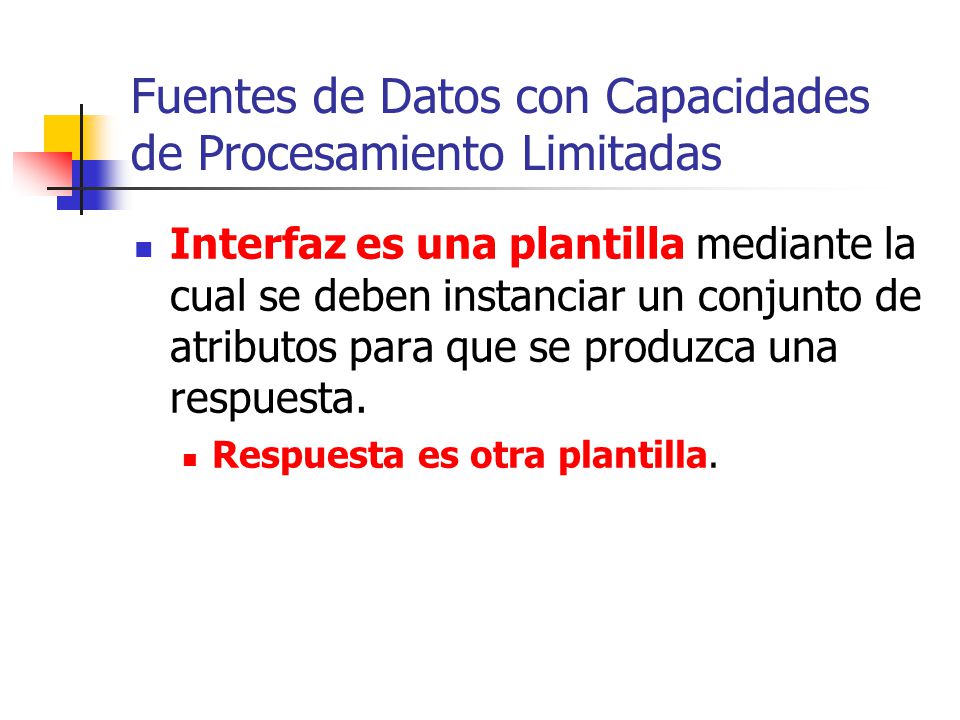

4 Fuentes de Datos con Capacidades de Procesamiento Limitadas
Interfaz es una plantilla mediante la cual se deben instanciar un conjunto de atributos para que se produzca una respuesta. Respuesta es otra plantilla.

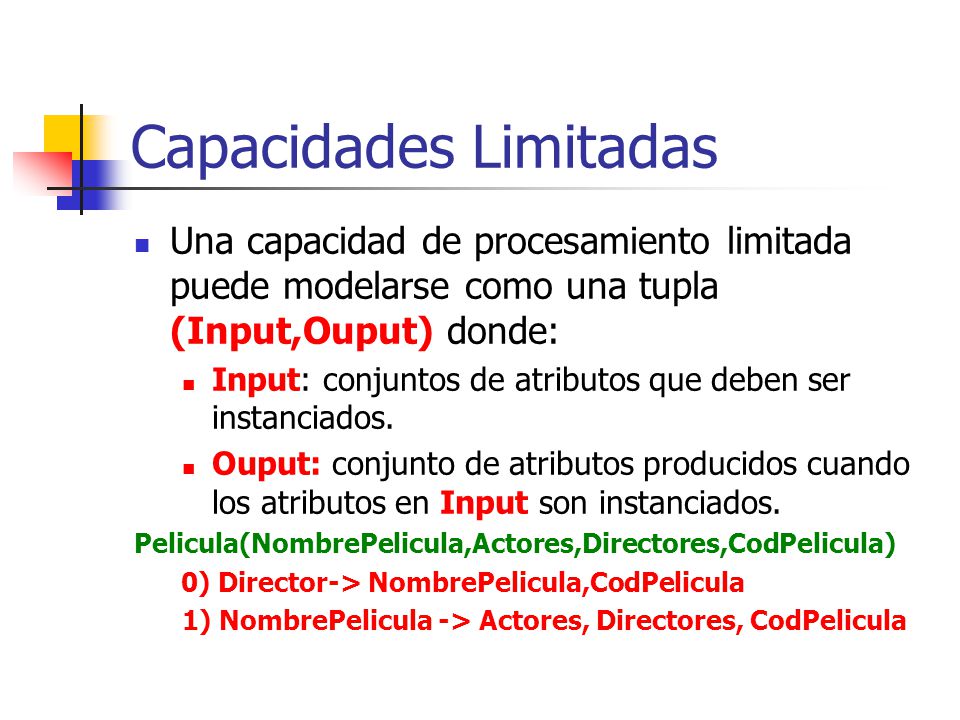

5 Capacidades Limitadas
Una capacidad de procesamiento limitada puede modelarse como una tupla (Input,Ouput) donde: Input: conjuntos de atributos que deben ser instanciados. Ouput: conjunto de atributos producidos cuando los atributos en Input son instanciados. Pelicula(NombrePelicula,Actores,Directores,CodPelicula) 0) Director-> NombrePelicula,CodPelicula 1) NombrePelicula -> Actores, Directores, CodPelicula

6 Fuentes de Datos-Capacidades Limitadas
FD1: publica información sobre películas, sus actores, directores, etc. Pelicula(NombrePelicula,Actores,Directores,CodPelicula) 0) Director-> NombrePelicula,CodPelicula 1) NombrePelicula -> Actores, Directores, CodPelicula FD2: publica evaluaciones sobre películas. Evaluacion(CodPelicula,Evaluacion) 2) CodPelicula -> Evaluacion FD3: publica información sobre las películas que recibieron algún premio durante un año particular. Premio(CodPelicula,Premio,Año) 3) CodPelicula -> Premio, Año 4) Año-> Premio, CodPelicula

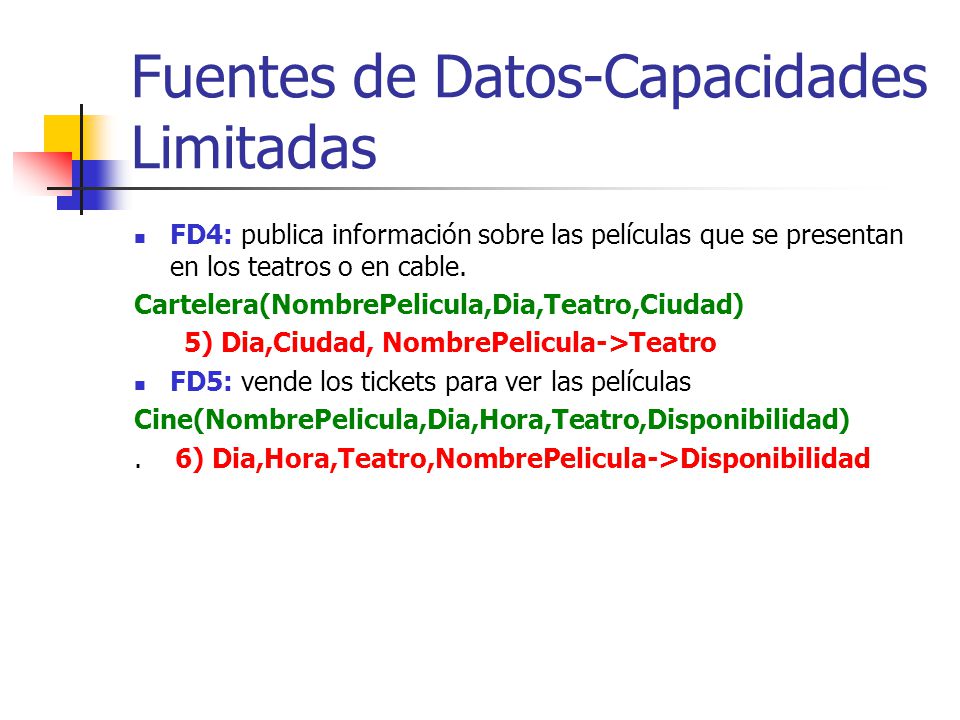

7 Fuentes de Datos-Capacidades Limitadas
FD4: publica información sobre las películas que se presentan en los teatros o en cable. Cartelera(NombrePelicula,Dia,Teatro,Ciudad) 5) Dia,Ciudad, NombrePelicula->Teatro FD5: vende los tickets para ver las películas Cine(NombrePelicula,Dia,Hora,Teatro,Disponibilidad) . 6) Dia,Hora,Teatro,NombrePelicula->Disponibilidad

8 Fuentes de Datos-Capacidades Limitadas
Consulta: Chequear si hay tickets disponibles para ver una película que haya sido producida por Almodovar, que haya ganado algún premio este año, que su evaluación sea buena, en algun cine de Barcelona, hoy a las 7:30pm. Select C2.Diponibilidad From Pelicula P1, Evaluacion E, Premio P2, Cartelera C1, Cine C2 Where P1.Director=“Almodovar” AND P1.CodPelicula=E.CodPelicula AND E.Evaluacion=“buena” AND P1.CodPelicula=P2.CodPelicula AND P2.Año=“2003” AND C1.Dia=“ ” AND P1.NombrePelicula= C2. NombrePelicula AND C1.Cuidad=“Barcelona” AND C1.Teatro=C2.Teatro AND C1.Dia=C2.Dia AND P1.NombrePelicula= C2. NombrePelicula AND C2.Hora=“7:30pm”

9 Fuentes de Datos-Capacidades Limitadas
En ambientes tradicionales cualquier permutación de Pelicula, Evaluacion, Premio, Cartelera, Cine es un plan válido. Si las capacidades de las fuentes de datos son consideradas, planes válidos deben respetar las siguientes precedencias: Pelicula -> Evaluacion Pelicula -> Premio, Pelicula -> Cartelera, Cartelera ->Cine

10 Optimizadores de Consultas en Fuentes de Datos con Capacidades Limitadas
No cualquier orden de ejecución es seguro. Extensiones a optimizadores existentes Capacidad de decidir si un plan de ejecución es seguro o no. El optimizador puede perder mucho tiempo produciendo soluciones no seguras.

11 Resultados en Planes de Ejecución en Fuentes de Datos en el Internet
Existen Planes de Ejecución que no pueden ser evaluados (planes no seguros de ejecución). El espacio de los planes de ejecución en fuentes de datos con capacidades limitadas considerablemente más grande que el espacio de planes de ejecución en bases de datos tradicionales [Levy99]. Espacio de planes de ejecución: (mn)1/n! (Seguros y No Seguros) n(n+1) planes lineales izquierdos nn planes de ejecución de tipo arbusto. n: número de sub-objetivos m: número de maneras evaluar cada sub-objetivo Decidir si existe un plan de evaluación seguro para una consulta es NP-completo.

12 Capacidades Limitadas
Una capacidad de procesamiento limitada puede modelarse como una tupla (Input,Ouput) donde: Input: conjuntos de atributos que deben ser instanciados. Ouput: conjunto de atributos producidos cuando los atributos en Input son instanciados. Pelicula(NombrePelicula,Actores,Directores,CodPelicula) 0) Director-> NombrePelicula,CodPelicula 1) NombrePelicula -> Actores, Directores, CodPelicula

13 Fuentes con Capacidades Limitadas-Modelo de Costos
Catálogo debe mantener información sobre: Por cada tabla T: Atributos: Tamaño, número de valores diferentes. Capacidades: (Input,Output): Tiempo para retornar la primera tupla. Número de Páginas en el resultado. Número de Tuplas en el resultado. Costo de Comunicación por página. Por cada atributo en Output, número de valores diferentes.

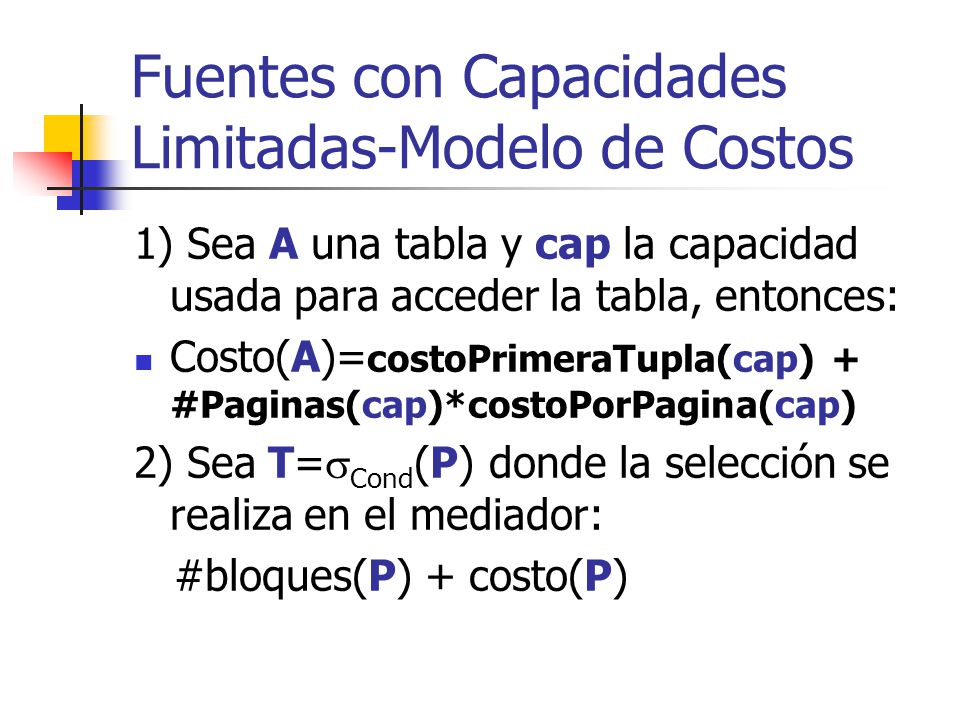

14 Fuentes con Capacidades Limitadas-Modelo de Costos
1) Sea A una tabla y cap la capacidad usada para acceder la tabla, entonces: Costo(A)=costoPrimeraTupla(cap) + #Paginas(cap)*costoPorPagina(cap) 2) Sea T=Cond(P) donde la selección se realiza en el mediador: #bloques(P) + costo(P)

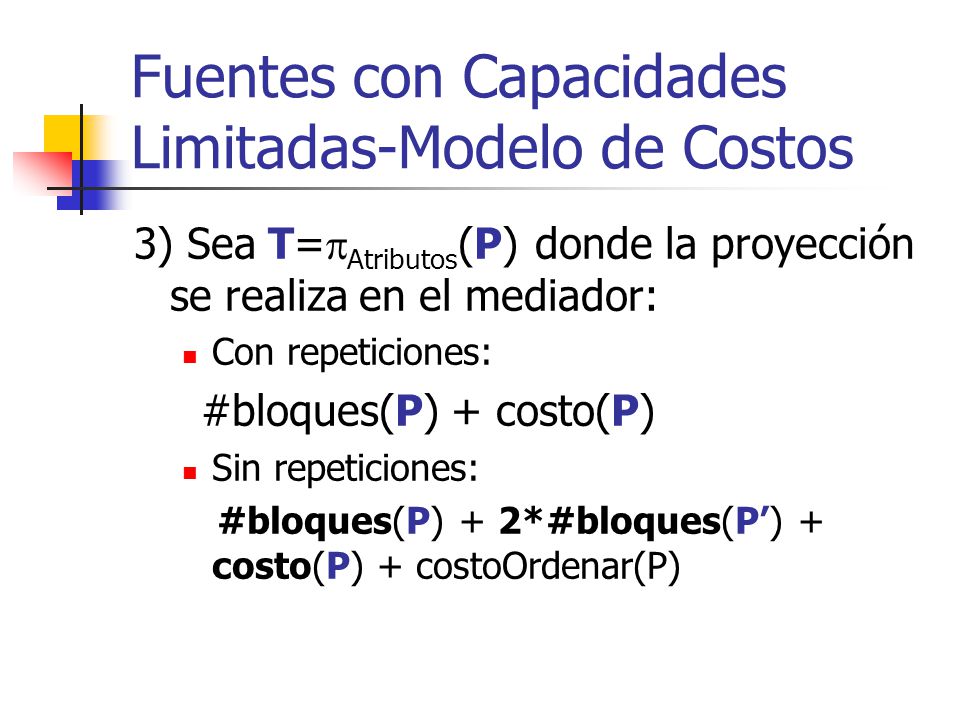

15 Fuentes con Capacidades Limitadas-Modelo de Costos
3) Sea T=Atributos(P) donde la proyección se realiza en el mediador: Con repeticiones: #bloques(P) + costo(P) Sin repeticiones: #bloques(P) + 2*#bloques(P’) + costo(P) + costoOrdenar(P)

16 Fuentes con Capacidades Limitadas-Modelo de Costos
4) Sea T=T1 JOIN T2, si T2 no requiere de atributos producidos por T1 para instanciar atributos de entrada, entonces: Si se dispone de suficiente memoria principal para evaluar el Block Nested Loop: costo(T)=costo(T1) + costo(T2) + #bloques(T1) + # bloques(T1)/#Bloques * #bloques(T2)

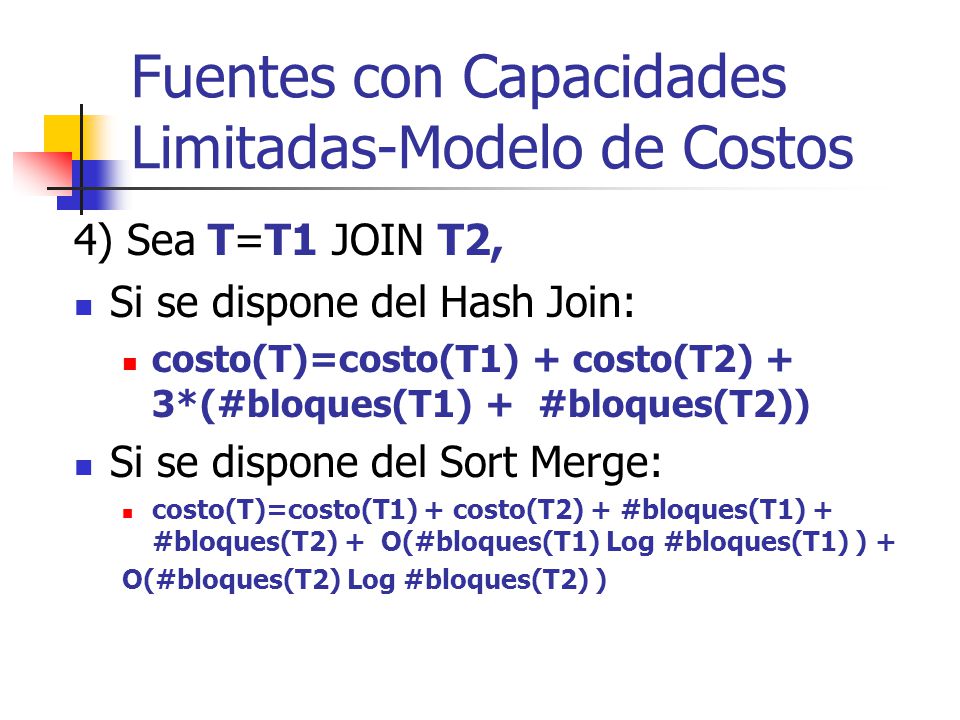

17 Fuentes con Capacidades Limitadas-Modelo de Costos
4) Sea T=T1 JOIN T2, Si se dispone del Hash Join: costo(T)=costo(T1) + costo(T2) + 3*(#bloques(T1) + #bloques(T2)) Si se dispone del Sort Merge: costo(T)=costo(T1) + costo(T2) + #bloques(T1) + #bloques(T2) + O(#bloques(T1) Log #bloques(T1) ) + O(#bloques(T2) Log #bloques(T2) )

18 Fuentes con Capacidades Limitadas-Modelo de Costos
4) Sea T=T1 JOIN T2, si T2 requiere de atributos producidos por T1 para instanciar atributos de entrada, entonces se requiere del DependentJoin.

19 Dependent Join Se requiere cuando los atributos producidos por el outer table son necesarios para instancias atributos en la inner table. No es commutativo. Su costo es es similar al costo de Nested Loop Join.

20 A Djoin B Por cada tupla de A se deben instanciar los atributos de entrada de B. Llamar a B tantas veces como tuplas de A existan. En ambientes heterogéneos con fuentes de datos con capacidades limitadas, costo(A Join B)= costo(A) + #bloques(A) +#Tuplas(cap1)*costo(B), donde, costo(B)=costoPrimeraTupla(cap2) +#Paginas(cap2)*costoPorPagina(cap2) El proceso de optimización debería minimizar el tamaño de A.

21 Information Manifold Las capacidades de una fuente de datos se expresa a través de una registro de capacidad: Atributos de entrada que deben ser dados a la fuente para producir la salida. Mínimo y Máximos atributos en la entrada. Las posibles salidas que la fuente puede proyectar. Las selecciones que la fuente puede evaluar.

22 Information Manifold Formalmente un registro de capacidad es una tupla: (Sin, Sout, Ssel, min, max) Sin, Sout, Ssel son conjuntos de atributos de R y min, max son enteros. Para obtener una tupla de R, se le deben instanciar al menos min de los elementos de Sin. Los atributos en Sout, son los que R puede proyectar. Los elementos en Ssel, son un subconjunto de los elementos en Sin U Sout, y son los atributos sobre los que la fuente es capaz de ejecutar selecciones.

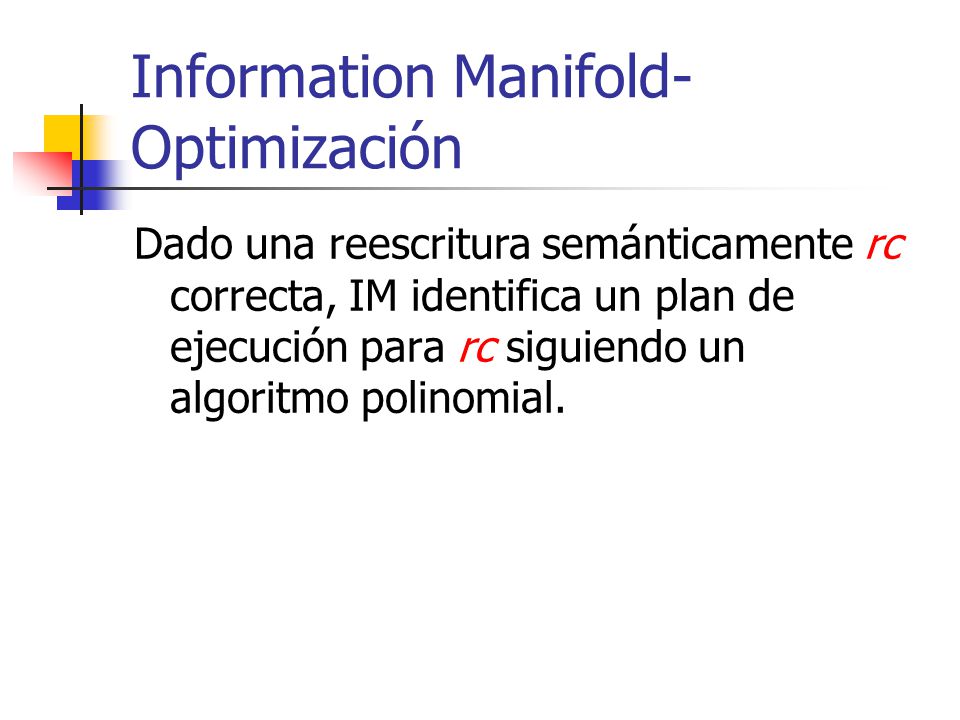

23 Information Manifold-Optimización
Dado una reescritura semánticamente rc correcta, IM identifica un plan de ejecución para rc siguiendo un algoritmo polinomial.

24 Information Manifold-Optimización
Entrada: Q’ consulta semanticamente correcta. C conjunto de capacidades. Salida: un plan ejecutable para Q’ QueryBindings= conjunto de las variables en Q’ instanciadas por constantes en la consulta. Qout= las variables en la cabeza de Q’, QuerySeleccion= el conjunto de las variables sobre las cuales existe una seleccion en Q’. BindAval0= QueryBindings Plan= For i=1,…,n Sea Vi un subobjetivo de Q’, cuyo atributo en min son cubiertos por BindAvali-1. BindAvali= BindAvali-1 U Sout; Plan = Plan U {Vi} Sino existe tal subobjetivo, entonces terminar. End for If Qout not(subset) BindAvaln retornar no existe plan. Else retornar(Plan)

25 Resultados-Tamaño Espacio de Búsqueda-Capacidades Limitadas

26 Garlic Datos en las fuentes de datos son vistos como objetos y Garlic hace referencia a éstos haciendo uso de un OID que está basado en: la fuente de datos; el tipo del objeto y una clave determinada por el wrapper/adaptador. El IOD le permite a Garlic aplicar métodos sobre los objetos.

27 Garlic Los adaptadores encapsulan las capacidades de las fuentes de datos. Conocimiento sobre las capacidades de las fuentes de datos es representada en forma de reglas. Un catálogo mantiene información sobre: el esquema global de Garlic y de su definición en función de las fuentes de datos. Algunas estadísticas por datos globales.

28 Garlic La optimización de consultas se realiza en Garlic:
basada en costos. sin tener conocimiento de las capaciadades de las fuentes de datos. El algoritmo de programación dinámica se extiende para explorar planes de ejecución seguros. Garlic tiene un conjunto de reglas (Strategy Alternative Rules STARTs) las cuales son usadas para construir los planes que evaluará la máquina de ejecución. Determinan como los POP’s pueden ser combinados en un plan. Durante la ejecución de las consultas, se pueden evaluar a nivel del mediador, algunas operaciones que las fuentes de datos no son capaces de evaluar. Los adaptadores/wrappers proveen la posibilidad de evaluar el método get sobre cada objeto.

29 Garlic Planes Árboles de ejecución donde cada nodo recibe el nombre de POPs (Plan Operators). Se caracterizan por un conjunto de propiedades Tablas: conjunto de tablas que son accedidas. Columnas: conjunto de columnas a ser proyectadas. Predicados: conjunto de predicados a ser aplicados en la selección. Fuente de Datos: identificador del objeto de donde provienen los datos. Mat: si el resultado debe materializarse o no. Orden: si el resultado debe ordenarse. Costo: costo estimado del plan. Cardinalidad: cardinalidad estimada del resultado.

30 Ejemplo-Plan en Garlic
Fuentes de Datos disponibles: Mail: sistema de mensajes Sender, Subject, Date, Body DB2: base de datos relacional con información sobre las materias y los profesores que las dictan Consulta: SELECT m.Body FROM Current_Mail M, Classes C WHERE M.Subject=C.CourseName AND C.Professor=“Tim O’leary”

31 c Project tables: {Current_Mail M, Classes C} Join
columns: {M.Body} preds: {C.Professor=“Tim O’leary” , M.Subject= C.CourseName } source: { Garlic} mat: false order: NIL Join columns: {M.OID, M.Subject, M.Body, C.IOD, C.CourseName} c Fetch(M,{Subject,Body}) tables: {Current_Mail M} columns: {M.OID, M.Subject, M.Body} preds: {} source: { Garlic} mat: false order: NIL PushDown(DB2) PushDown(Mail tables: {Classes C} columns: { C.IOD, C.CourseName} preds: {C.Professor=“Tim O’leary” } source: { DB2} mat: false order: NIL tables: {Current_Mail M} columns: {M.OID,} preds: { } source: { Mail} mat: false order: NIL

32 Optimización de Consultas con Programación Dinámica: Garlic
Se ejecutan “n” iteraciones (n número de subobjetivos en la consulta). En cada iteración “i” se construyen subplanes de longitud “i”: Se combina el subplan SP de longitud “i-1” seleccionado en la iteración anterior con los subgoals disponibles seguros. Subobjetivo S es seguro si: Existe una capacidad de S que puede ser satisfecha con los atributos producidos por SP. Se selecciona el(los) subplan(es) de longitud “i” de menor costo. En el subplan producido todas las variables deben estar instanciadas. Se producen planes lineales izquierdos. Para planes atómicos, Garlic solo considera un plan para cada capacidad viable.

33 Programación Dinámica-Sistema R
Enumeración usando N pasadas (si N relaciones se consideran): Paso 1: Encontrar mejor plan de 1-relacion para cada relación. Todos los nodos posibles de recorrido de las tablas son considerados. Paso 2: Encontrar la mejor manera de hacer el join de cada plan con 1-relacion (como un outer) a otra relación. (Todos planes de 2-relaciones.) Las soluciones que tienen una solución equivalente más económica, son desechadas. Se consideran que dos soluciones son equivalentes si al hacer el join producen el mismo resultado y en el mismo orden. Paso N: Encontrar la mejor manera de hacer el join de planes de (n-1) relaciones (como un outer) con una N’th relación. (Todos planes de N-relaciones) Para subconjunto de relaciones, retener solo: El plan con más bajo costo y El plan con más bajo costo para cada orden interesante de las tuplas.

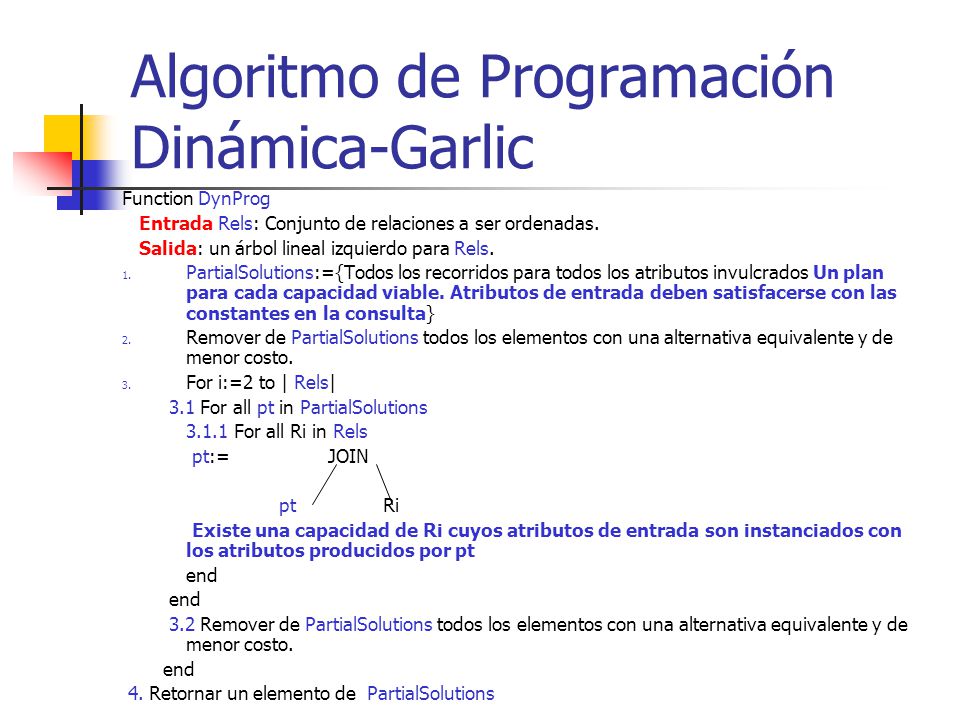

34 Algoritmo de Programación Dinámica-Garlic
Function DynProg Entrada Rels: Conjunto de relaciones a ser ordenadas. Salida: un árbol lineal izquierdo para Rels. PartialSolutions:={Todos los recorridos para todos los atributos invulcrados Un plan para cada capacidad viable. Atributos de entrada deben satisfacerse con las constantes en la consulta} Remover de PartialSolutions todos los elementos con una alternativa equivalente y de menor costo. For i:=2 to | Rels| 3.1 For all pt in PartialSolutions 3.1.1 For all Ri in Rels pt:= JOIN pt Ri Existe una capacidad de Ri cuyos atributos de entrada son instanciados con los atributos producidos por pt end 3.2 Remover de PartialSolutions todos los elementos con una alternativa equivalente y de menor costo. 4. Retornar un elemento de PartialSolutions

35 Sistema R-Garlic Construye planes considerando una clase de equivalencia a la vez. Cada clase de equivalencia está integrada por los sub-planes que producen el mismo resultado Tienen los mismos conjuntores y las mismas anotaciones. Una anotación mantiene información sobre los atributos que deben instanciarse en el sub-plan y que podrán ser producidos por el mismo. Las clases de equivalencia se consideran en orden incremental en el número de conjuntores. El primer plan de ejecución completo se obtiene en la última fase de la optimización.

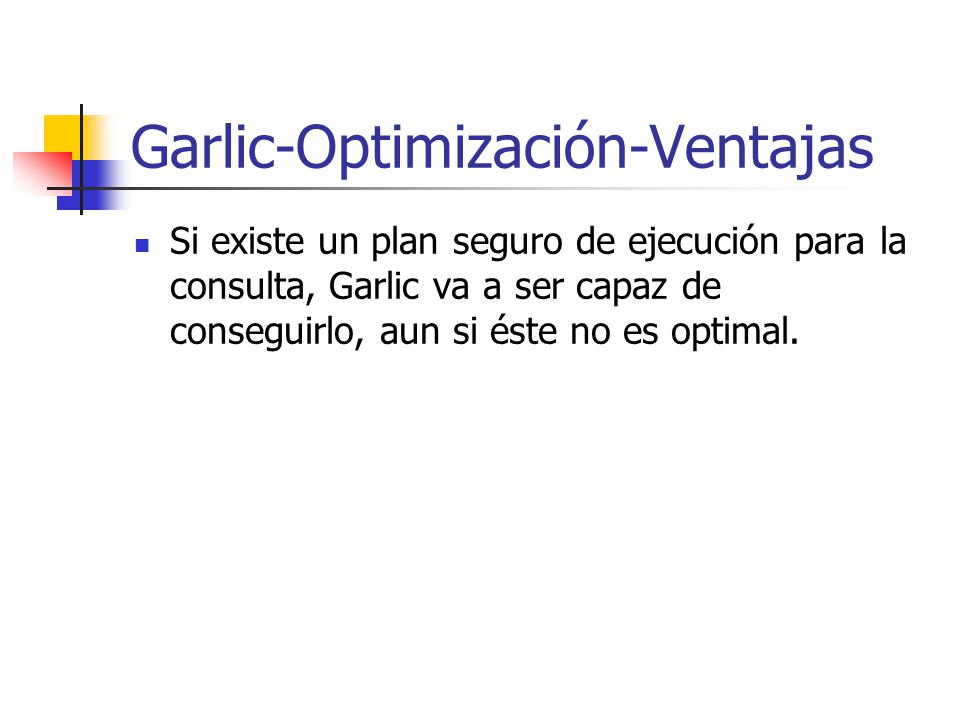

36 Garlic-Optimización-Ventajas
Si existe un plan seguro de ejecución para la consulta, Garlic va a ser capaz de conseguirlo, aun si éste no es optimal.

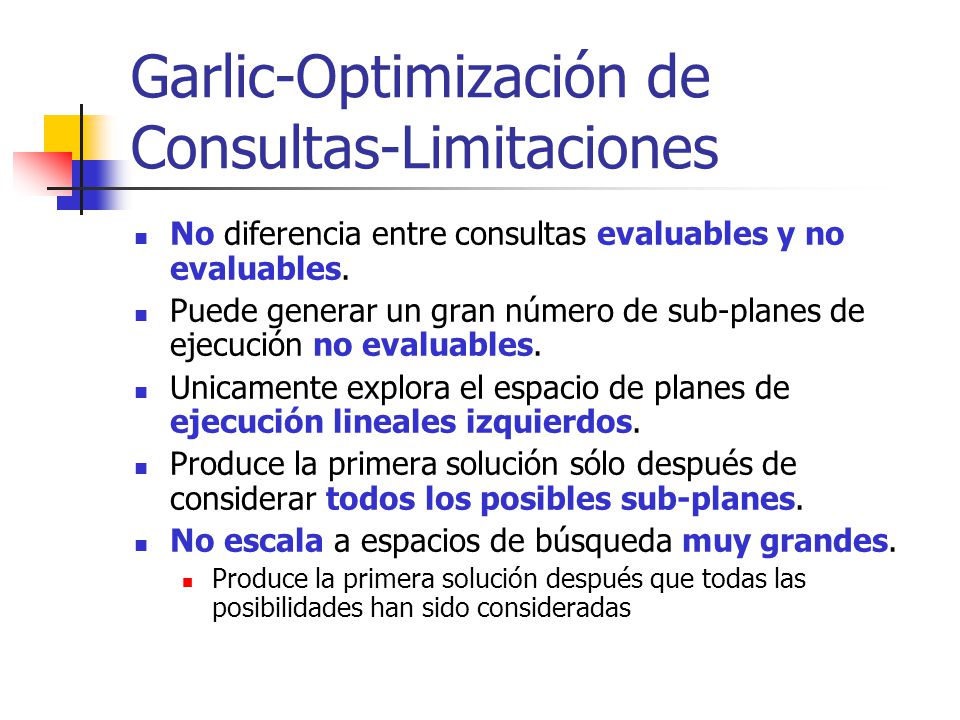

37 Garlic-Optimización de Consultas-Limitaciones
No diferencia entre consultas evaluables y no evaluables. Puede generar un gran número de sub-planes de ejecución no evaluables. Unicamente explora el espacio de planes de ejecución lineales izquierdos. Produce la primera solución sólo después de considerar todos los posibles sub-planes. No escala a espacios de búsqueda muy grandes. Produce la primera solución después que todas las posibilidades han sido consideradas

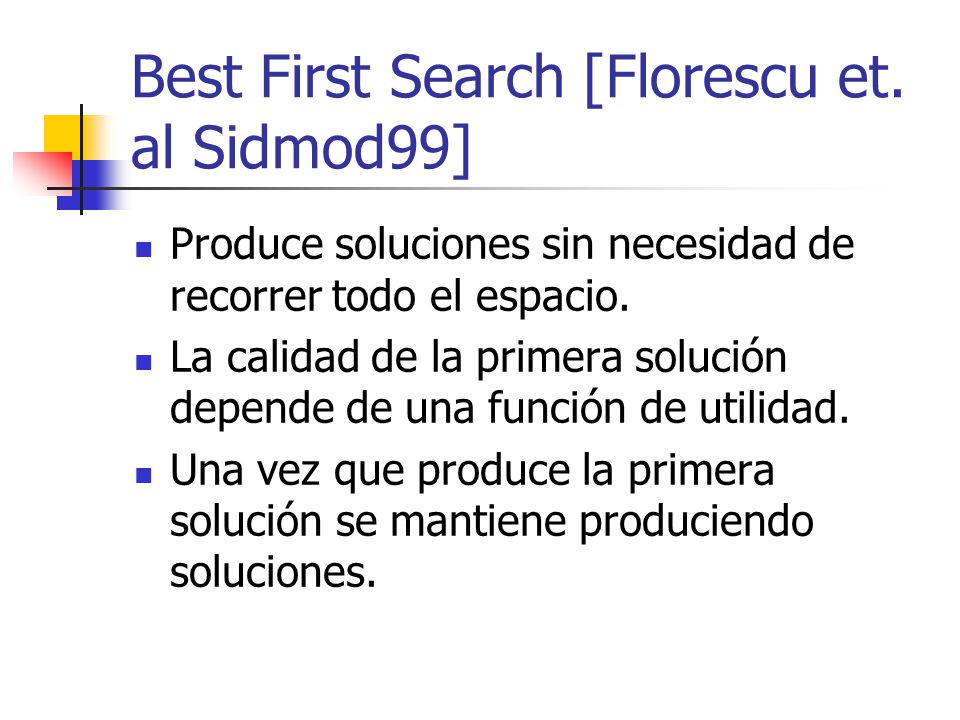

38 Best First Search [Florescu et. al Sidmod99]
Produce soluciones sin necesidad de recorrer todo el espacio. La calidad de la primera solución depende de una función de utilidad. Una vez que produce la primera solución se mantiene produciendo soluciones.

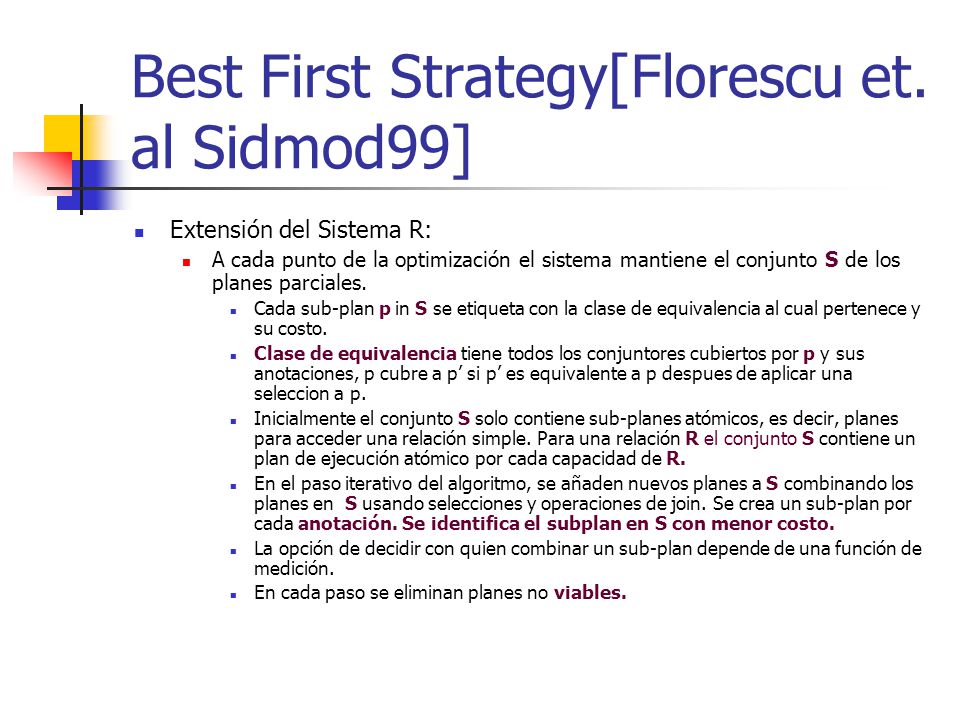

39 Best First Strategy[Florescu et. al Sidmod99]
Extensión del Sistema R: A cada punto de la optimización el sistema mantiene el conjunto S de los planes parciales. Cada sub-plan p in S se etiqueta con la clase de equivalencia al cual pertenece y su costo. Clase de equivalencia tiene todos los conjuntores cubiertos por p y sus anotaciones, p cubre a p’ si p’ es equivalente a p despues de aplicar una seleccion a p. Inicialmente el conjunto S solo contiene sub-planes atómicos, es decir, planes para acceder una relación simple. Para una relación R el conjunto S contiene un plan de ejecución atómico por cada capacidad de R. En el paso iterativo del algoritmo, se añaden nuevos planes a S combinando los planes en S usando selecciones y operaciones de join. Se crea un sub-plan por cada anotación. Se identifica el subplan en S con menor costo. La opción de decidir con quien combinar un sub-plan depende de una función de medición. En cada paso se eliminan planes no viables.

40 Best First Search Se usa una función de utilidad para producir un plan completo rápido. Esta función de utilidad establece el orden en el cual se consideran las clases de equivalencia.

41 Best First Search-Algoritmo
Entrada: consulta Q:- C1,…,Cn V conjunto de descripciones de capacidades Salida: Plan de ejecucion para Q Si Q no es seguro, entonces parar. Para I=1,…,n Anadir a S las capacidades de Ci Mientras puedan ser creados nuevos planes Seleccionar un p1 en S que maximice la funcion de utilidad Sea S’ el conjunto de planes que pueden ser combinados con p Para cada p2 en S’ (en el orden de la funcion de utilidad) hacer Sea p3 un (dependent) join entre p1 y p2 Si p3 es no viable, ignorar p3 Si existe un p4 en S, p4 cubre p3 y costo(p4) < costo(p3), p3=p4 Si existe p5 en S y p5 equivalente a p3 Si costo(p3) > costo(p5), ignorar p3 Sino en cada p6 en S que use p5 reemplazar p5 por p3 Sea S = S U {p3} if existe p7 en S, p3 cubre p7 and cost(p3) < costo(p7), reemplazar p7 por p3 Si S contiene la clase de equivalencia de Q, retornar el mejor plan de Q Sino Sea S’’ el conjunto de planes en S que cubren Q Para cada p8 en S’’ generar todos los posibles posicionamientos de las selecciones que no estan inlcuidas en p8 escoger un plan optimal entre todos estos planes

42 Best First Search En cada iteración trata de combinar sub-planes de ejecucion en base a una función de utilidad. Cuando un sub-plan de ejecucion p1 se ha identificado, y tiene menor costo a una solucion p2 equivalente previamente identificada, se sustituye p2 por p1 en todos los planes donde p2 sea usado.

43 Best First Search-Propiedades
Extensión a la programación dinámica con información sobre las capacidades de las fuentes de datos. Rechaza las consultas que no son evaluables. Puede tener que consider un gran número de sub-planes no seguros de ejecución. Explora el espacio de planes tipo arbusto.

44 Resultados-Tiempo (Capacidades Limitadas)

45 Algoritmos Aleatorios Bases de Datos Biomoleculares
Agenda Algoritmos Aleatorios Bases de Datos Biomoleculares

46 Algoritmos Aleatorios
Se realizan caminatas aleatorias en el espacio de soluciones. Las caminatas se realizan en N etapas. En cada etapa: Se genera una solución inicial de manera aleatoria. Se aplican M transformaciones hasta conseguir una solución optimal. Se selecciona el mejor optimal local.

47 Transformaciones Típicas
(A JOIN B) = (B JOIN A) (A JOIN (B JOIN C) = ((A JOIN B) JOIN C) Se seleccionan aleatoriamente las sub-consultas a transformar. Después de aplicar una transformación se calcula el costo del nuevo plan. Si el costo es mejor que el costo del mejor identificado hasta el momento, se descartar los anteriores. En caso contrario, se descarta el plan identificado.

48 Problema de Optimización de Consultas en Fuentes de Datos con Capacidades Limitadas
WebSrcMed(Vidal00): Extensión de un optimizador aleatorio de consultas para explorar únicamente el espacio de planes seguros. Proceso de optimzación en dos fases. Fase 1: identifica porciones del espacio de planes de ejecución donde solo existen planes seguros. Cada porción está caracterizada por un pre-plan. Fase 2: los pre-planes son dadas al optimizador de consultas, éste solo explora el espacio caracterizado por cada uno de estos pre-planes. Un pre-plan: orden parcial de los sub-objetivos de la consuta. conjunto de orden de precedepcias. Ambos componentes representan las restricciones impuestas por las capacidades de las fuentes de datos escogidas.

49 Optimización en Dos Fases
Pre-plan1 Pre-plan5 Pre-plan2 Pre-plan3 Pre-plan5 Pre-plan4 Espacio de Planes de Ejecución Seguros

50 Motivación: Ejemplo Fuentes de Datos
Fuente1: publica una guía para todos los programas transmitidos en TV. GuiaTv(Hora,Dia,Canal,TituloPrograma,Categoria,Cable,TipoPrograma) Fuente2: publica una guía para todos los programas transmitidos en canales públicos. Fuente3: publica información sobre directores de programas. Programa(TituloPrograma,Categoria,Director,Ano) Fuente4: publica información sobre premios. Premios(NombrePremio,Ano,NombreGanador)

51 Motivación: Ejemplo Interfaz Común
Una guia de los programas de TV transmitidos en la nación GuiaTv(Hora,Dia,Canal,TituloPrograma,Categoria,Cable,TipoPrograma) Información sobre los Directores de Programas de TV Programa(TituloPrograma,Categoria,Director,Ano) Información sobre los Premios Otorgados a los Programas de TV Premios(NombrePremio,Ano,NombreGanador)

52 Motivación: Capacidades de Procesamiento
Relación GuiaTv: Md1: Dia,Hora ->Canal,TituloPrograma Md2: [] -> Dia,Hora, Canal,TituloPrograma Relación Programa: Md3: Director -> TituloPrograma Md4: TituloPrograma -> Director Md5:[] -> TituloPrograma, Director Relación Premio: Md6: NombrePremio -> NombreGanador Md7:NombreGanador -> NombrePremio Md8:[] -> NombrePremio.NombreGanador

53 Motivación: Consultas
“Dar los premios que han sido recibidos por los directores de los programas de TV presentados el día 15 de Noviembre de 2001 a las 7:30pm”. Select NombrePremio From GuiaTv Gt,Programa Po,Premio Pe Where Dia=“15:09:01” and Hora=“19:30” and Gt.TituloPrograma=Po.TituloPrograma and Po.NombreDirector=Pe.NombreGanador

54 Motivación: Planes de Ejecución
GuiaTv Dia=“15:09:01”,Hora=“19:30” Programa Premio (Md1,Md4,Md7) (Md1,Md4,Md8) (Md1,Md5,Md7) (Md1,Md5,Md8) (Md2,Md4,Md7) (Md2,Md4,Md8) (Md2,Md5,Md7) (Md2,Md5,Md8) GuiaTv Dia=“15:09:01”,Hora=“19: Premio Programa (Md1,Md8,Md3) (Md1,Md8,Md4) (Md1,Md8,Md5) (Md2,Md8,Md3) (Md2,Md8,Md4) (Md2,Md8,Md5) Programa GuiaTv Dia=“15:09:01”,Hora=“19: Premio (Md5,Md1,Md7) (Md5,Md1,Md8) (Md5,Md2,Md7) (Md5,Md2,Md8)

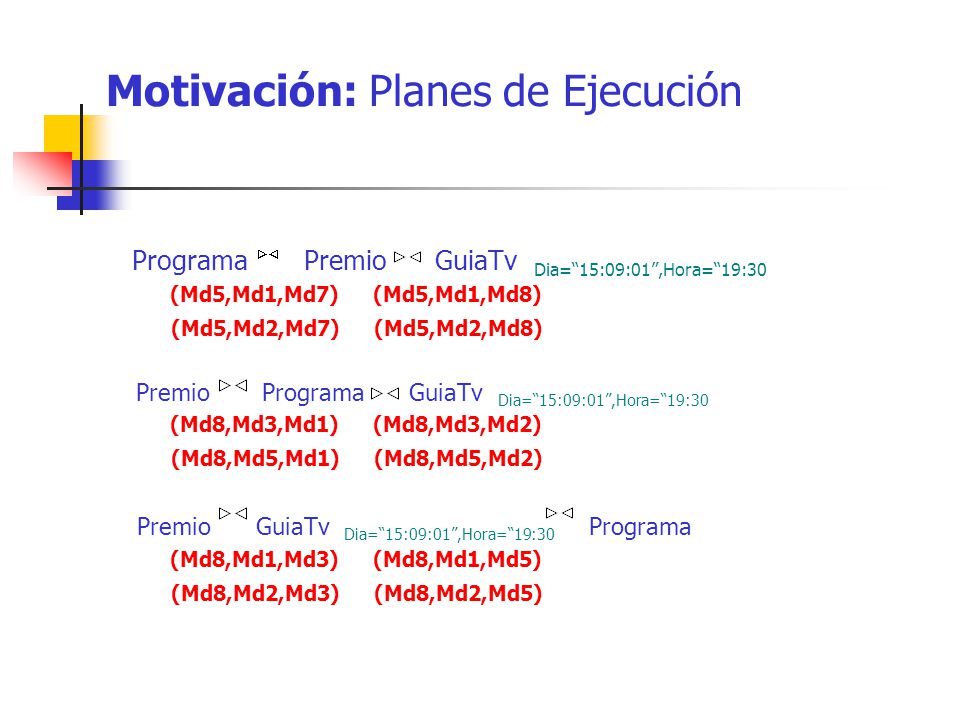

55 Motivación: Planes de Ejecución
Programa Premio GuiaTv Dia=“15:09:01”,Hora=“19:30 (Md5,Md1,Md7) (Md5,Md1,Md8) (Md5,Md2,Md7) (Md5,Md2,Md8) Premio Programa GuiaTv Dia=“15:09:01”,Hora=“19:30 (Md8,Md3,Md1) (Md8,Md3,Md2) (Md8,Md5,Md1) (Md8,Md5,Md2) Premio GuiaTv Dia=“15:09:01”,Hora=“19: Programa (Md8,Md1,Md3) (Md8,Md1,Md5) (Md8,Md2,Md3) (Md8,Md2,Md5)

56 Conducta de un Optimizador Tradicional
Query con 5-way join, 3 WSIs por relación

57 Problema de Optimización de Consultas
Optimizadores de Consultas Aleatorios: Algoritmo Iterative Improvement para explorar el espacio de los planes de ejecución. Escala muy bien para espacio de planes de consultas complejas. No puede limitar su búsqueda a planes de ejecución seguros. Transformaciones típicas: Intercambio de las hojas de un subárbol: (A Join B) => (B Join A) Intercambio de los hijos bajos de un subárbol: ((S1 Join S2) Join S3) => ((S1 Join S3) Join S2) Cómo garantizar que la transformación es Segura?

58 Ejemplos de Pre-Planes
(<[Programa,Premio,GuiaTv]>,) (Md1,Md5,Md8) (Md2,Md5,Md8) (<[Programa, GuiaTv],[Premio]>,<(Premio,Programa)>) (Md1,Md5,Md7) (Md2,Md5,Md7) (<[Premio, GuiaTv],[Programa]>,<(Programa, GuiaTv)>) (Md1,Md8,Md4) (Md2,Md8,Md4) (<[Premio, GuiaTv],[Programa]>,<(Programa, Premio)>) (Md1,Md8,Md3) (Md2,Md8,Md3) (<[GuiaTv],[Programa],[Premio]>,<(GuiaTv,Programa), (Premio,Programa)>) (Md1,Md4,Md6) (Md2,Md4,Md6)

59 Optimizador de Consultas: Iterative Improvement
Realiza caminatas aleatorias en el espacio de planes seguros de ejecución que son un enumeración simple de los subobjetivos en un pre-plan. Selecciona el mejor de los planes explorados en base al modelo de costos. Las caminatas aleatorias son ejecutadas en Etapas. Etapa: Generación plan inicial. Transformaciones al plan inicial, deben producir un plan seguro (enumeración del pre-plan): Intercambio de las hojas de un subárbol: (A Join B) => (B Join A) Intercambio de los hijos bajos de un subárbol: ((S1 Join S2) Join S3) => ((S1 Join S3) Join S2)

60 Arquitectura: Basada en la Arquitectura de Mediadores-Traductores.
Extensión al sistema WebSrcMed (Vidal,Zadorozhny,Raschid,Urhan, Universidad de Maryland) Catálogo Optimizador 2 Fases Pre-Optimizador Optimizador Aleatorio Evaluador Traductores Fuentes de Datos Predator

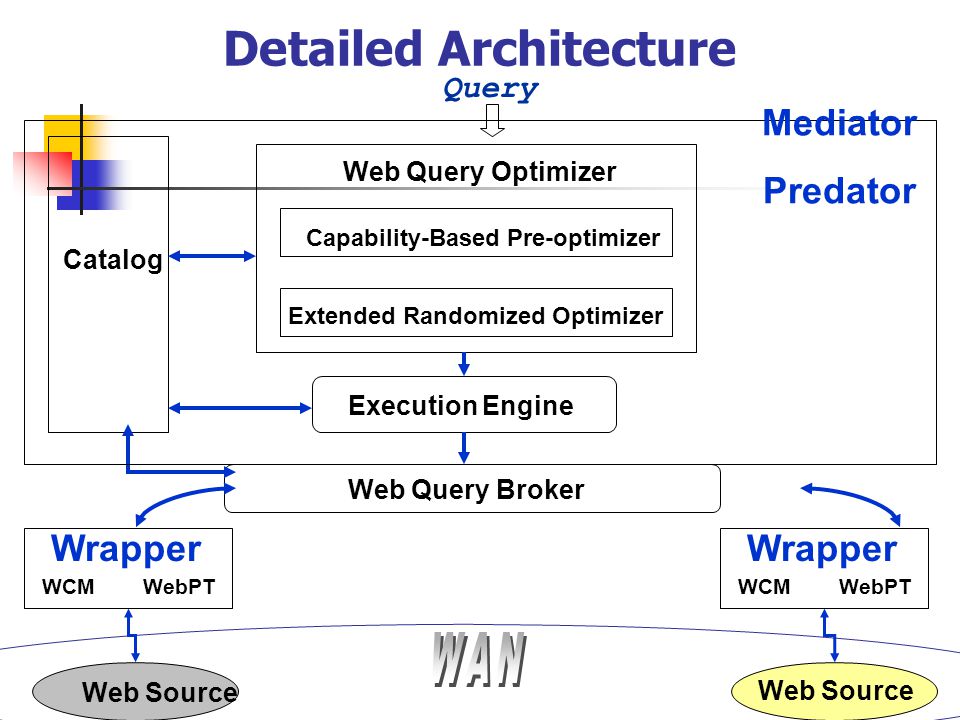

61 Detailed Architecture
Query Mediator Predator Catalog Web Query Optimizer Capability-Based Pre-optimizer Extended Randomized Optimizer Execution Engine Web Query Broker Wrapper Wrapper WCM WebPT WCM WebPT WAN Web Source

62 Espacio de PrePlanes Radio entre el número de Planes y PrePlanes
El número de Pre-Planes puede llegar a ser 2 n-1. En este caso existen nn planes

63 PreOptimizador0: Búsqueda Exhaustiva
Costo de los Mejores Planes de cada uno de los Pre-Planes

64 Modelo de Costos de Preplanes
Consideraciones para determinar el costo de un pre-plan: Costo Remoto: tiempo para retornar la primera tupla. Costo de Obtener una Página: tiempo requerido para obtener una página de datos relevantes. Se mantiene por cada capacidad. Cardinalidad del Resultado: número de tuplas en el resultados. Se mantiene por cada capacidad. Se ignora el procesamiento a nivel del mediador. Solo se considera el procesamiento externo. Se supone que el optimizador identificará el mejor plan para evaluar el sub-plan a nivel del mediador. Se consideran mejores los pre-planes cuyos órdenes de procesamiento a nivel del mediador minimiza la cardinalidad. (más selectivos)

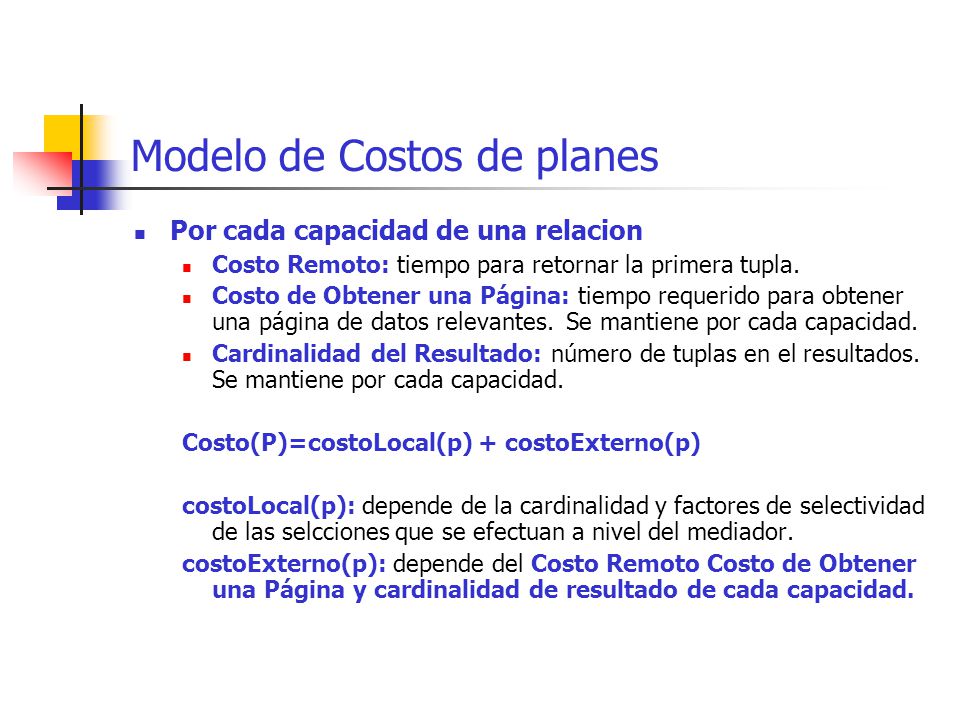

65 Modelo de Costos de planes
Por cada capacidad de una relacion Costo Remoto: tiempo para retornar la primera tupla. Costo de Obtener una Página: tiempo requerido para obtener una página de datos relevantes. Se mantiene por cada capacidad. Cardinalidad del Resultado: número de tuplas en el resultados. Se mantiene por cada capacidad. Costo(P)=costoLocal(p) + costoExterno(p) costoLocal(p): depende de la cardinalidad y factores de selectividad de las selcciones que se efectuan a nivel del mediador. costoExterno(p): depende del Costo Remoto Costo de Obtener una Página y cardinalidad de resultado de cada capacidad.

66 PreOptimizador: Ejemplo Modelo de Costos
SubObjetivos consulta Q: A, B, C, D Dependencia: (A,B) Cost(Q)=costo(A) + costo(C) + costo(D)+ cardinalidad(A)*cost(B) Se supone que el optimizador de planes identificará el mejor orden para A, C y D.

67 Modelo de Costos Correlación entre costos pre-planes y costos mejores planes

68 Optimización Basada en Costos - Dos Fases
Se recorre el espacio de los pre-planes de ejecución y se identifica un pre-plan de ejecucución con bajo costo. Preplanes con bajo costo caracterizan espacios con buenos planes. Se recorre el espacio haciendo uso de un algoritmo aleatorio.

69 Optimización Basada en Costos -Dos Fases
El optimizador relacional recorre el espacio caracterizado por el pre-plan seleccionado. Se recorre el espacio haciendo uso de un algoritmo aleatorio.

70 Pre-Optimizador Aleatorio: Iterative Improvement
Realiza caminatas aleatorias en el espacio de pre-planes. Selecciona el mejor de los pre-planes explorados en base al modelo de costos. Las caminatas aleatorias son ejecutadas en Etapas. Etapa: Generación pre-plan inicial. Transformaciones al pre-plan inicial El número de Etapas y Transformaciones vienen dados como parámetros de la configuración. Una vez que se selecciona un pre-plan optimal pp el optimizador aleatorio realiza caminatas aleatorias en el espacio de planes caracterizado por pp. Selecciona el mejor de los planes explorados en base al modelo de costos. Generación plan inicial. Transformaciones al plan inicial

71 PreOptimizador0 VS. PreOptimizador1
PreOptimizador1 identidificó pre-plan con costo:1.9553E+08(Segundo mejor valor).

72 Optimización de Consultas-Qué falta por hacer?
No existen modelos de costos que reflejen el comportamiento de Internet. No existen optimizadores que consideren toda la información que puede describir a una fuente de datos. Propiedades de enlaces entre las fuentes de datos, por ejemplo, entre fuentes de datos biomolecuales. Propiedades de servicios ofrecidos por la fuente No escalan en ambientes donde las fuentes de datos tienen un diverso número de capacidades.

73 Evaluación de Consultas-Ambientes Heterogéneos
Evaluaciones Adaptativas

74 Evaluación Adaptativa-Tipos de Retardos
Retardos Iniciales: el tiempo de llegada de la primera tupla es mayor al esperado. Tiempo de Transferencia Lento: los datos llegan a una frecuencia constante pero más lento que lo esperado. Llegadas en lotes: los datos llegan en bloques de forma irregular. Las decisiones tomadas por el optimizador pueden ser no precisas.

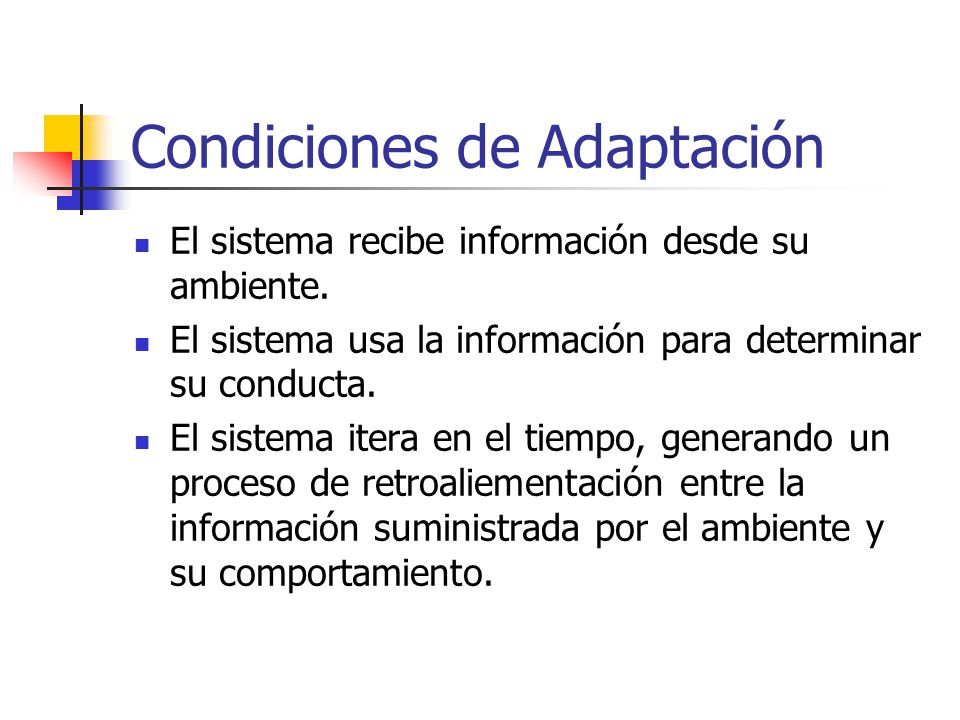

75 Condiciones de Adaptación
El sistema recibe información desde su ambiente. El sistema usa la información para determinar su conducta. El sistema itera en el tiempo, generando un proceso de retroaliementación entre la información suministrada por el ambiente y su comportamiento.

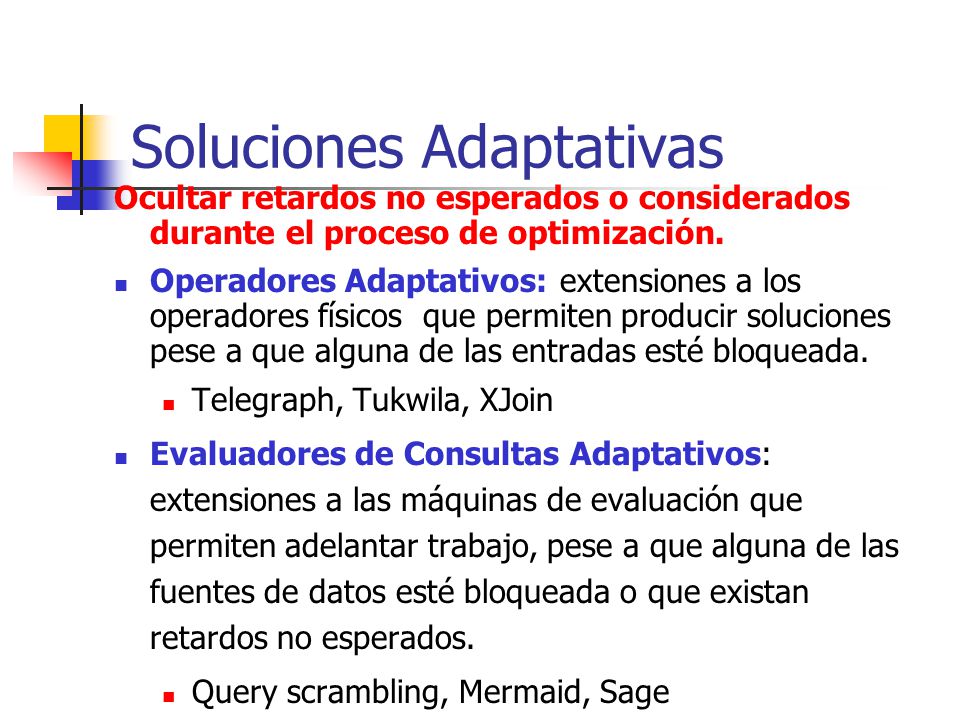

76 Soluciones Adaptativas
Ocultar retardos no esperados o considerados durante el proceso de optimización. Operadores Adaptativos: extensiones a los operadores físicos que permiten producir soluciones pese a que alguna de las entradas esté bloqueada. Telegraph, Tukwila, XJoin Evaluadores de Consultas Adaptativos: extensiones a las máquinas de evaluación que permiten adelantar trabajo, pese a que alguna de las fuentes de datos esté bloqueada o que existan retardos no esperados. Query scrambling, Mermaid, Sage

77 Operadores Adaptativos-XJoin
Principios fundamentales: Optimización para producir resultados incrementalmente a medida que los datos se vuelven disponibles. Permite que se produzcan resultados aunque las fuentes de datos experimenten algún retardo.

78 Xjoin-Propiedades Maneja el flujo de tuplas entre memoria principal y memoria secundaria. Controla el procesamiento en background que se inicializa cuando existe algun retardo en la llegada de los datos. Asegura que la respuesta completa es totalmente calculada. Asegurando que no existen tuplas duplicadas.

79 A Xjoin B Se crean dos tablas de hash, una para A y otra para B.
Se usa una función de hash h1 para particionar A y B. Cuando una tupla t llega desde A/B, t se inserta en la tabla hash correspondiente y se prueba en la otra. Cada partición está compuesta de una porción residente en memoria prinicipal y una porción residente en disco. La porción de memoria principal matiene las tuplas que han llegado más recientemente. La porción de memoria en disco mantiene el resto.

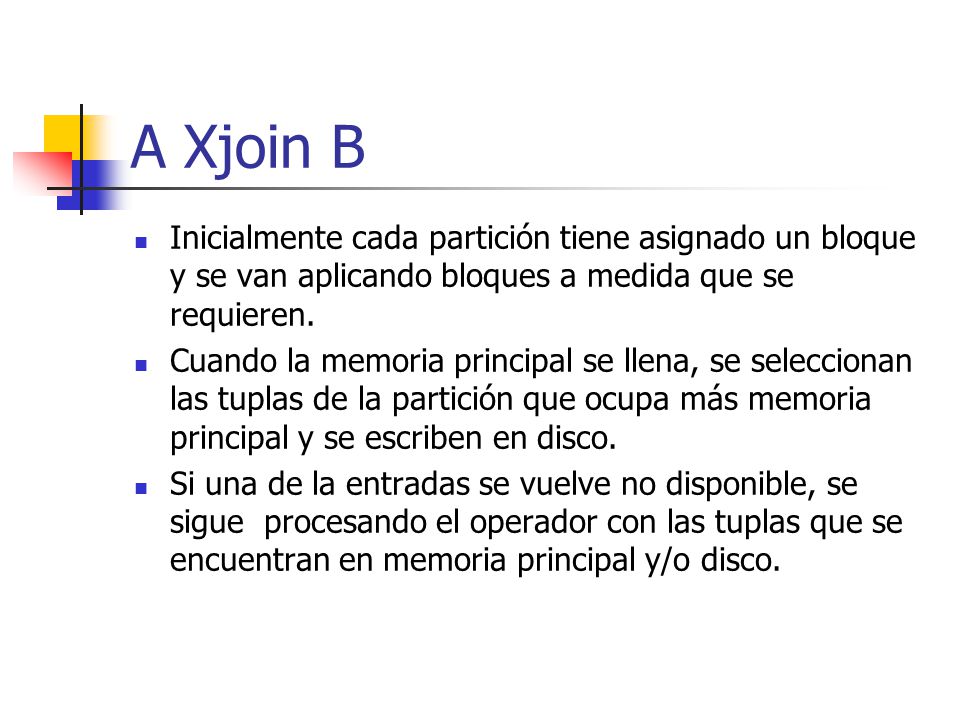

80 A Xjoin B Inicialmente cada partición tiene asignado un bloque y se van aplicando bloques a medida que se requieren. Cuando la memoria principal se llena, se seleccionan las tuplas de la partición que ocupa más memoria principal y se escriben en disco. Si una de la entradas se vuelve no disponible, se sigue procesando el operador con las tuplas que se encuentran en memoria principal y/o disco.

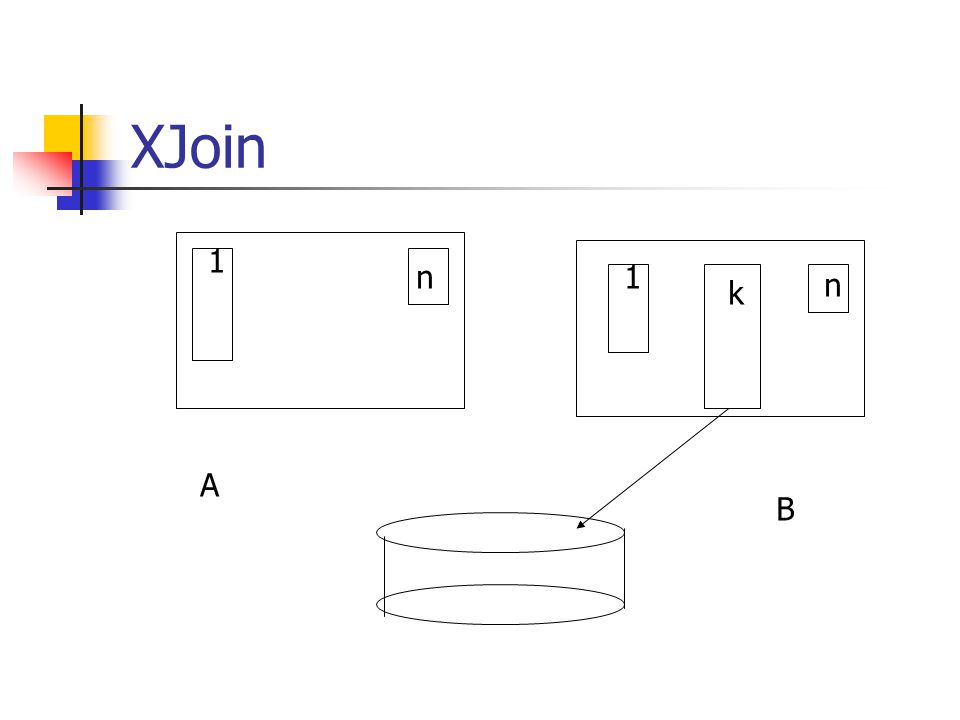

81 XJoin 1 n 1 n k A B

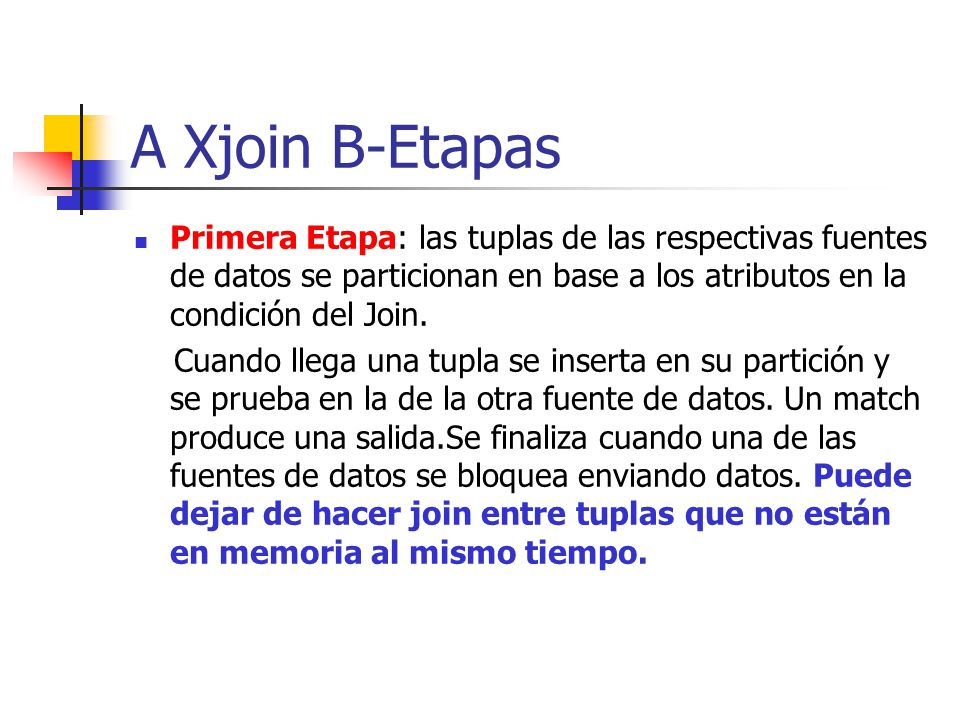

82 A Xjoin B-Etapas Primera Etapa: las tuplas de las respectivas fuentes de datos se particionan en base a los atributos en la condición del Join. Cuando llega una tupla se inserta en su partición y se prueba en la de la otra fuente de datos. Un match produce una salida.Se finaliza cuando una de las fuentes de datos se bloquea enviando datos. Puede dejar de hacer join entre tuplas que no están en memoria al mismo tiempo.

83 A Xjoin B Particiones de A Particiones de B i j i … j … Fuente A
Insercion prueba prueba insercion Hash(registro B)=j Hash(registro A)=i Fuente A Fuente B

84 A Xjoin B-Etapas Segunda Etapa: se activa cuando la primera etapa se bloquea. Se selecciona una porción en disco de una de las particiones PA, y se usa para probar la porción de memoria residente de la partición correspondiente de la otra fuente de datos. Un match produce una salida. Una vez que la porción de memoria en disco se termina de considerar, se chequea si ya la fuente de datos que estaba bloqueada se ha desbloqueado. En caso afirmativo, comienza nuevamente la fase 1. En caso negativo, se selecciona una nueva porción en disco. Puede dejar de hacer join entre tuplas que no están en memoria al mismo tiempo.

85 A Xjoin B-Etapas Tercera Etapa: se activa después que todas las tuplas han sido recibidas. Es un proceso de limpieza que garantiza que todas las tuplas son producidas. Hace join de todas las particiones de las dos fuentes de datos. Las particiones en disco se traen a memoria principal y se crea una tabla hash para ellos.

86 Evaluadores Adaptativos

87 Evaluador Adaptativo Procesamiento de consultas en el Web introduce nuevos problemas: La entrega de datos puede ser más lenta de lo que se esperaba. La entrega de los datos puede ser en paquetes. La entrega de los datos puede interrumpirse Las fuentes de datos se pueden volver inaccesibles. Propuestas estáticas no son capaces de adaptarse a estos problemas dinámicamente.

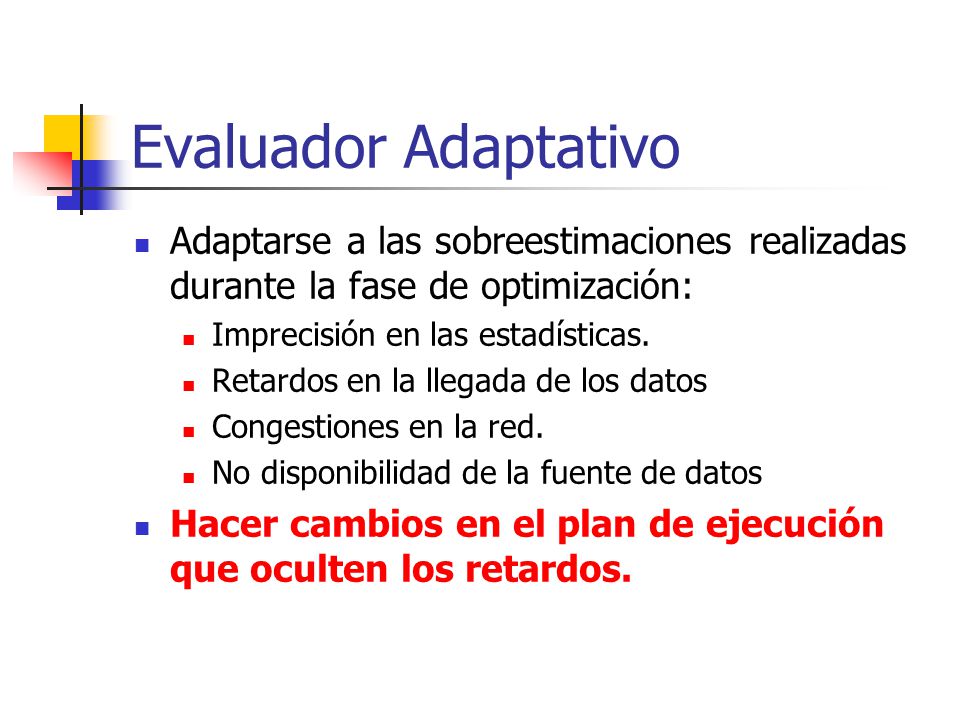

88 Evaluador Adaptativo Adaptarse a las sobreestimaciones realizadas durante la fase de optimización: Imprecisión en las estadísticas. Retardos en la llegada de los datos Congestiones en la red. No disponibilidad de la fuente de datos Hacer cambios en el plan de ejecución que oculten los retardos.

89 Sistema R Mantiene un catálogo de estadísticas que incluyen cardinalidades de las tablas y valores de distribución de los valores de las columnas. El sistema no tiene retroalimentación explícita del ambiente. El administrador debe actualizar las estadísticas.

90 Ingres Menos efectivo que el proceso del Sistema R pero más adaptativo. Se alterna entre la selección de un sub-plan y su ejecución. Para un consulta de n tablas: Selecciona la tabla más pequeña. Para cada tupla t en la tabla más pequeña: Elige la próxima tabla cuyo resultado de join sea el más pequeño. Aplica el algortimo recursivamente. Para cada tupla el orden de join puede ser diferente.

91 Dinamic Query Plans Grafe and Cole
El optimizador descarta solo aquellos planes que son sub-optimales en cualquier configuración. El resultado de la optimización estática es un conjunto de planes C. A tiempo de ejecución se determinan los mejores planes en C. Se hace uso de los valores encontrados en la consulta.

92 Adaptative Selectivity Estimation Chen and Rouspoulus
Provee al sistema R con un sistema de retroalimentación de sus estadísticas. Cuando una consulta se ejecuta, los tamaños de los resultados intermedios se registran y se utilizan para actualizar las estadísticas mantenidas por el optimizador. El mecanismo no modifica información de tablas que no han sido llamadas en alguna consulta.

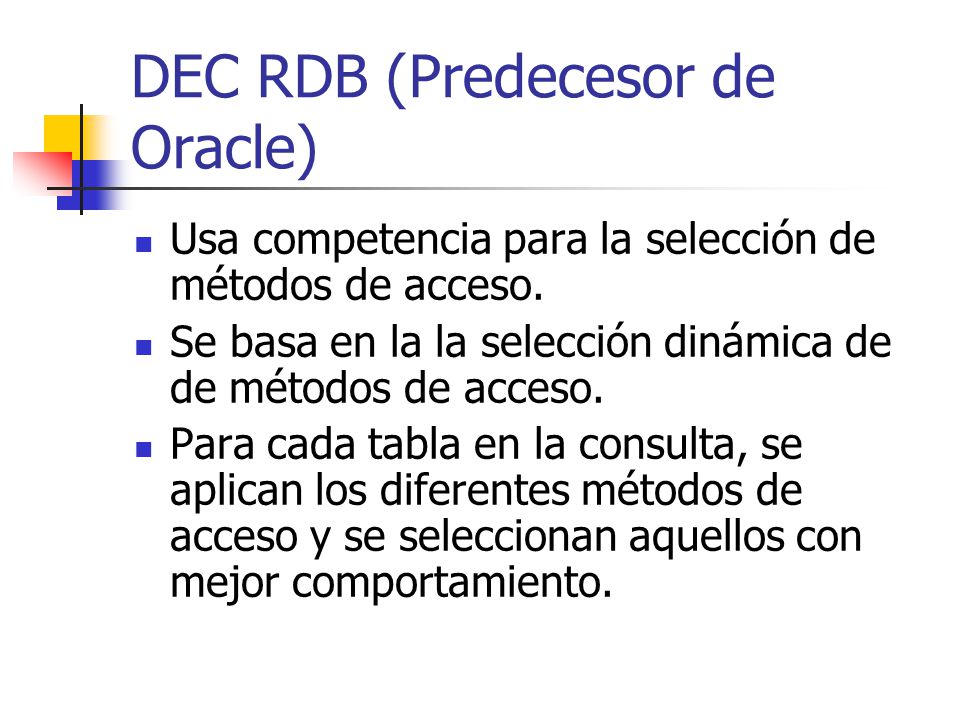

93 DEC RDB (Predecesor de Oracle)
Usa competencia para la selección de métodos de acceso. Se basa en la la selección dinámica de de métodos de acceso. Para cada tabla en la consulta, se aplican los diferentes métodos de acceso y se seleccionan aquellos con mejor comportamiento.

94 Mariposa-Optimización en ambientes federados
Durante la optimización, cada Mariposa le solicita a cada fuente una apuesta del costo del respectivo sub-plan. Cada vez que se repite la evaluación de la consulta, la fuente de datos debe ajustar su apuesta, comparandola con apuestas anteriores. La optimización se hace en dos etapas: Mariposa selecciona los órdenes de los joins y métodos de acceso de manera central. Las apuestas afectan las decisiones tomadas por la fuente de datos.

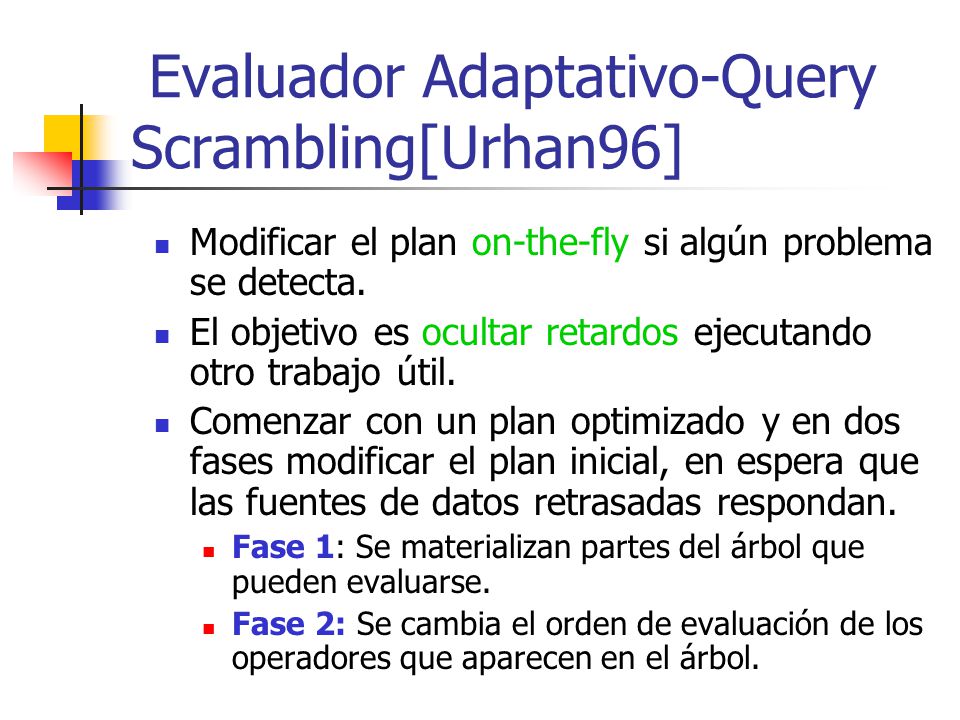

95 Evaluador Adaptativo-Query Scrambling[Urhan96]
Modificar el plan on-the-fly si algún problema se detecta. El objetivo es ocultar retardos ejecutando otro trabajo útil. Comenzar con un plan optimizado y en dos fases modificar el plan inicial, en espera que las fuentes de datos retrasadas respondan. Fase 1: Se materializan partes del árbol que pueden evaluarse. Fase 2: Se cambia el orden de evaluación de los operadores que aparecen en el árbol.

96 Query Scrambling-Fase 1
4 Se materializa el sub-árbol de raíz 3 4 La fuente de datos A sufre un retaso 1 3 1 CDE 2 B A B C D E A Modificado Plan Inicial No pueden materializarse más sub-árboles. Finaliza Fase 1

97 Query Scrambling-Fase 2
Se crean nuevos operadores entre B y CDE (Si no genera un Producto Cartesiano) 4 1 CDE B CDE B B CDE A A Modificado A Modificado Operadores Nuevos

98 Query Scrambling-Limitaciones
Plan Original>> A está retrasado Se requiere de gran cantidad de memoria temporal para mantener los resultados materializados. En fase 2 se pueden generar operadores cuyo factor de selectividad no es optimal degradándose el comportamiento del plan inicial.

99 Soluciones Adaptativas-Limitaciones
Los cambios se hacen en base a heurísticas pese a que la optimización se realizó en base a costos. Al igual que el optimizador de consultas, deben tomar en cuenta información sobre las fuentes de datos, para no degradar el comportamiento del plan inicial seleccionado. Conocimiento sobre fuentes de datos equivalentes, podría ser de intersés. Mecanismos de inferencia son requeridos!
