1 FREESUN Inversor Solar Soluciones Autoconsumo

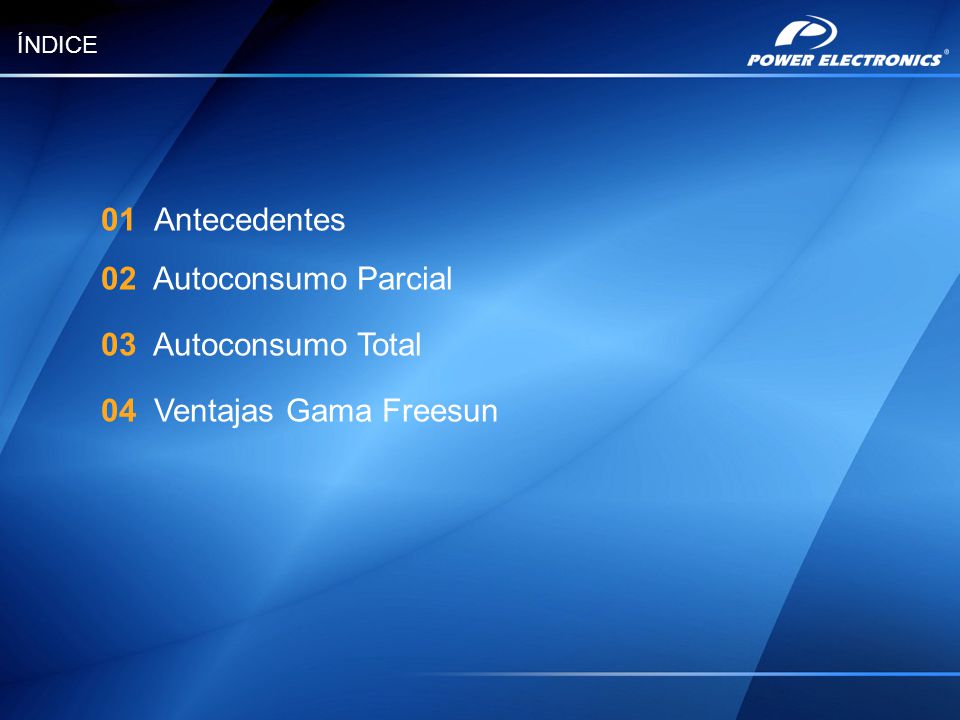

2 01 Antecedentes 02 Autoconsumo Parcial 03 Autoconsumo Total 04 Ventajas Gama Freesun ÍNDICE

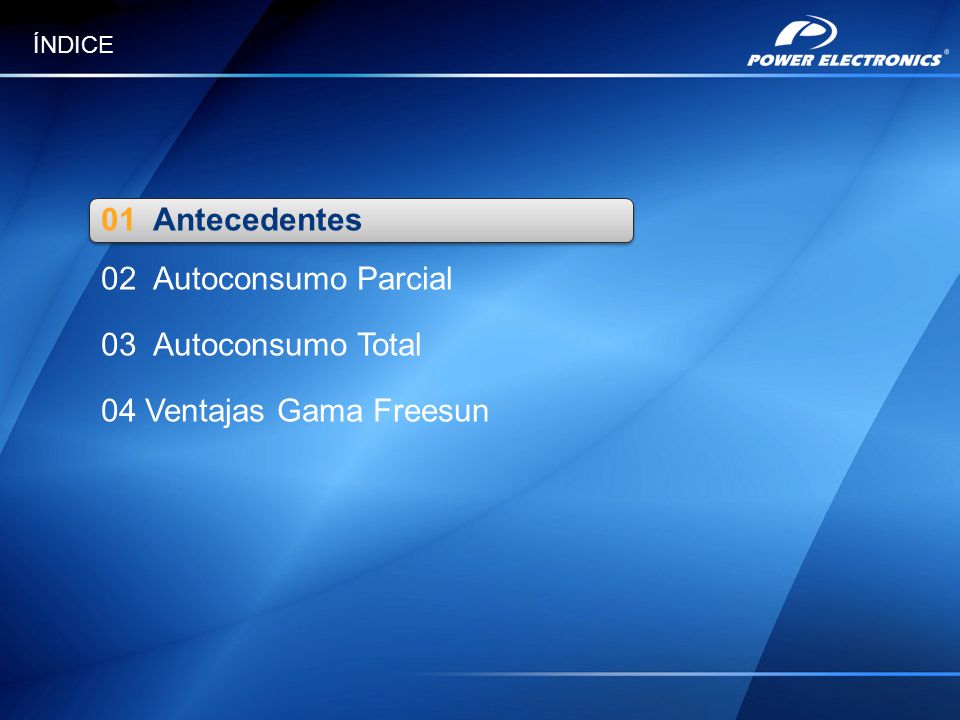

3 01 Antecedentes 02 Autoconsumo Parcial 03 Autoconsumo Total 04 Ventajas Gama Freesun ÍNDICE

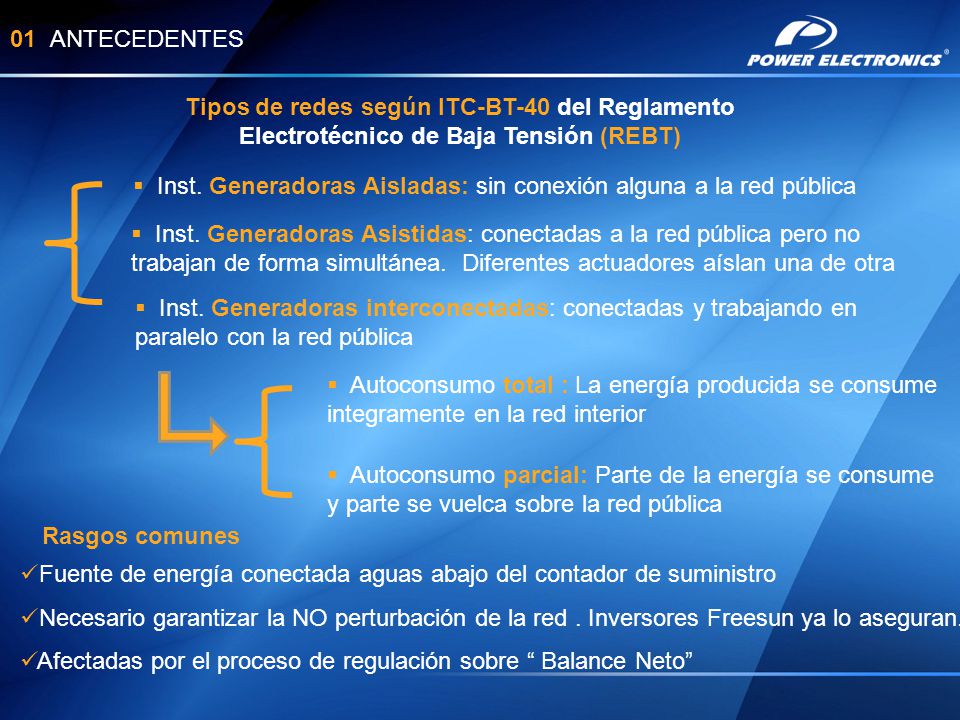

4 01 ANTECEDENTES  Inst. Generadoras Aisladas: sin conexión alguna a la red pública  Inst. Generadoras Asistidas: conectadas a la red pública pero no trabajan de forma simultánea. Diferentes actuadores aíslan una de otra  Inst. Generadoras interconectadas: conectadas y trabajando en paralelo con la red pública Tipos de redes según ITC-BT-40 del Reglamento Electrotécnico de Baja Tensión (REBT)  Autoconsumo total : La energía producida se consume integramente en la red interior  Autoconsumo parcial: Parte de la energía se consume y parte se vuelca sobre la red pública Fuente de energía conectada aguas abajo del contador de suministro Necesario garantizar la NO perturbación de la red. Inversores Freesun ya lo aseguran. Afectadas por el proceso de regulación sobre “ Balance Neto” Rasgos comunes

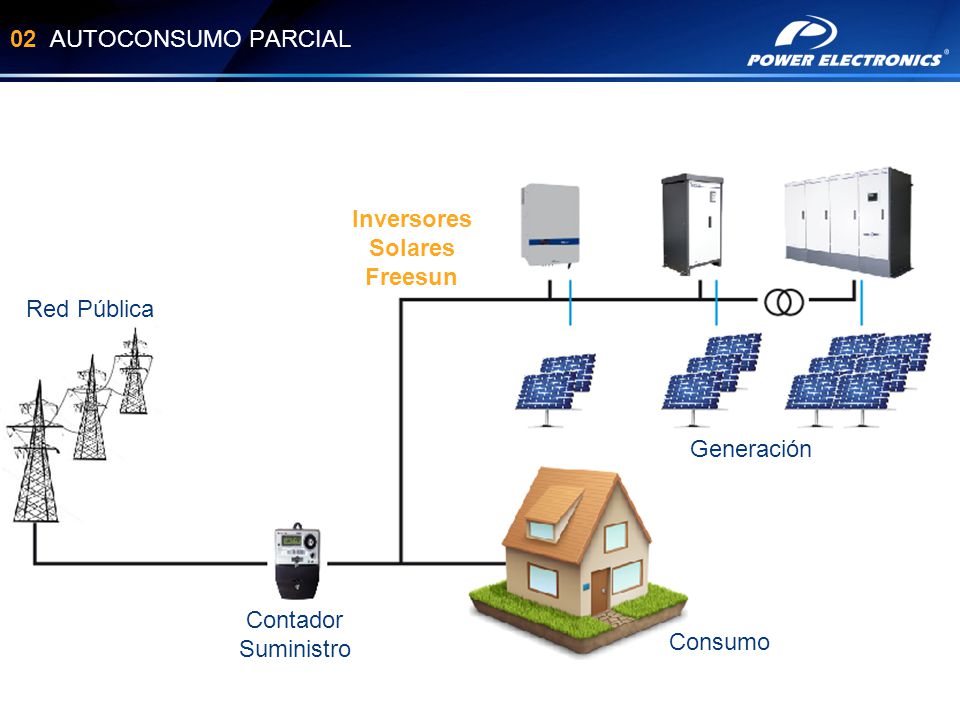

5 02 AUTOCONSUMO PARCIAL Red Pública Contador Suministro Consumo Generación Inversores Solares Freesun

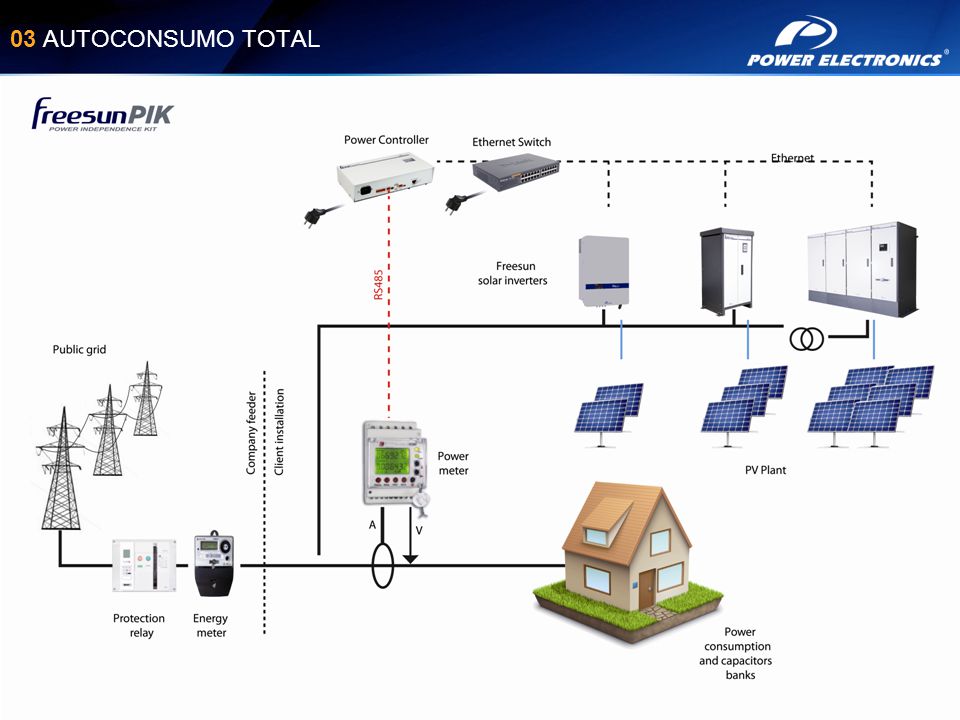

6 03 AUTOCONSUMO TOTAL

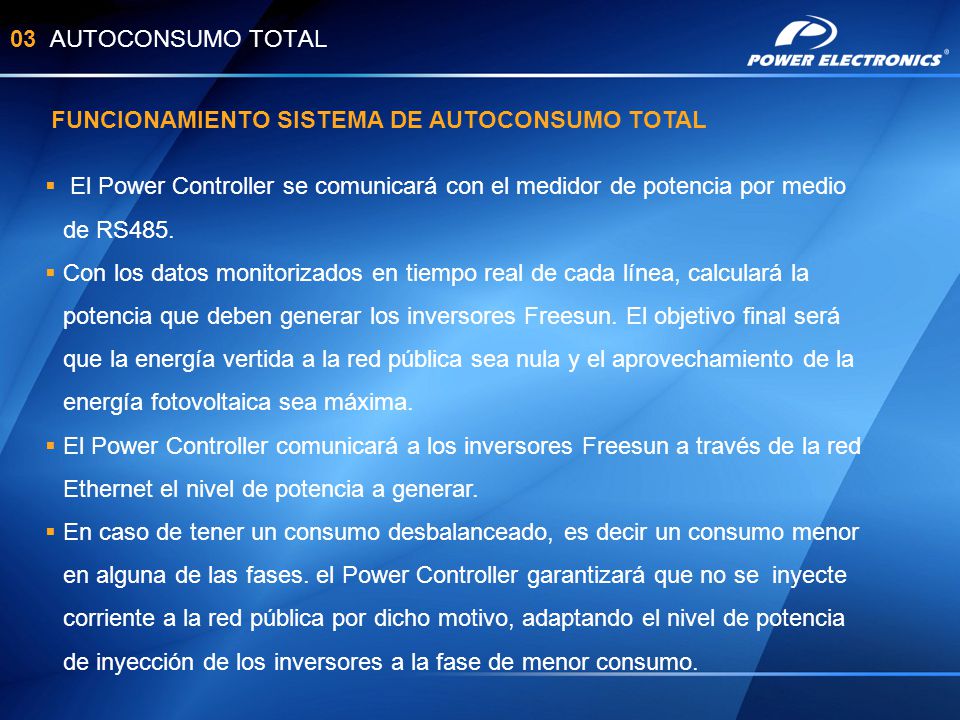

7  El Power Controller se comunicará con el medidor de potencia por medio de RS485.  Con los datos monitorizados en tiempo real de cada línea, calculará la potencia que deben generar los inversores Freesun. El objetivo final será que la energía vertida a la red pública sea nula y el aprovechamiento de la energía fotovoltaica sea máxima.  El Power Controller comunicará a los inversores Freesun a través de la red Ethernet el nivel de potencia a generar.  En caso de tener un consumo desbalanceado, es decir un consumo menor en alguna de las fases. el Power Controller garantizará que no se inyecte corriente a la red pública por dicho motivo, adaptando el nivel de potencia de inyección de los inversores a la fase de menor consumo. FUNCIONAMIENTO SISTEMA DE AUTOCONSUMO TOTAL

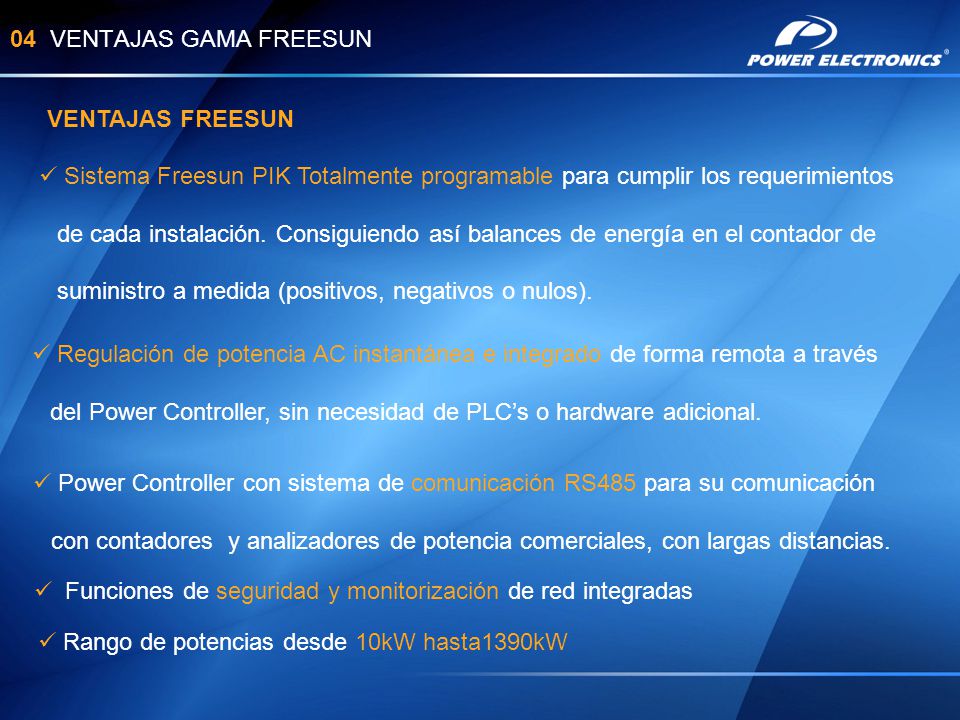

8 04 VENTAJAS GAMA FREESUN Sistema Freesun PIK Totalmente programable para cumplir los requerimientos de cada instalación. Consiguiendo así balances de energía en el contador de suministro a medida (positivos, negativos o nulos). VENTAJAS FREESUN Regulación de potencia AC instantánea e integrado de forma remota a través del Power Controller, sin necesidad de PLC’s o hardware adicional. Power Controller con sistema de comunicación RS485 para su comunicación con contadores y analizadores de potencia comerciales, con largas distancias. Funciones de seguridad y monitorización de red integradas Rango de potencias desde 10kW hasta1390kW

9 www.power-electronics.com Gracias por su atención ” “
