LESIONES POR ELECTRICIDAD INDUSTRIAL

Presentación del tema: "LESIONES POR ELECTRICIDAD INDUSTRIAL"— Transcripción de la presentación:

1 LESIONES POR ELECTRICIDAD INDUSTRIAL
INTRODUCCIÓN

2 LESIONES POR ELECTRICIDAD
Corriente eléctrica: flujo de electrones que atraviesan un material conductor uniendo dos sitios de diferente concentración eléctrica (diferencia de potencial), desde un punto de mayor concentración (polo positivo) a un punto de menor concentración (polo negtativo).

3 LESIONES POR ELECTRICIDAD INDUSTRIAL
CORRIENTE CONTINUA CORRIENTE ALTERNA

4 LESIONES POR CORRIENTE ELÉCTRICA
Ciclo: formado por una fase positiva y una fase negativa. Frecuencia: cantidad de ciclos en un segundo. Período: espacio de tiempo entre dos valores iguales. Argentina: 50 periodos por segundo. Bifásica, Trifásica, Polifásica

5 LESIONES POR CORRIENTE ELÉCTRICA
Intensidad: cantidad de electricidad que atraviesa y circula por un conductor. Caudal de corriente. Amperio: cantidad de electricidad que atraviesa un conductor en un segundo. Miliamperios en instrumentos de precisión. En Argentina: red domiciliaria entre 110 y 120 miliAmperios.

6 LESIONES POR ELECTRICIDAD INDUSTRIAL
Diferencia de potencial o tensión: diferencia de concentración entre dos puntos de un conductor. Fuerza electromotriz. Unidad de medida: Voltio.

7 LESIONES POR ELECTRICIDAD INDUSTRIAL
Ley 19587, Higiene y Seguridad en el trabajo. Baja tensión a 1000 Voltios Media tensión a Voltios Alta tensión mayor a 33000Voltios

8 Corriente eléctrica en Patología Forense
Baja tensión hasta 120 Voltios Media tensión a 1200 Voltios Alta tensión a 5000 Voltios Abastecimiento—5000 a Megadistribución—arriba del rango anterior Argentina: red domiciliaria 210 a 240 Voltios

9 Corriente eléctrica en Patología Forense
Resistencia: dificultad al paso de corriente eléctrica por un conductor. Unidad de medida Ohm. Lo opuesto Conductividad. Unidad de medida Mho o Siemens.

10 Corriente eléctrica en Patología Forense
Potencia eléctrica: define la fuerza o energía eléctrica. Representa el trabajo eléctrico realizado en la unidad de tiempo. Unidad de medida es el Watt y la de trabajo el Joule (J). Un vatio es el trabajo de un Joule durante un segundo.

11 Corriente eléctrica en Patología Forense
Ley de Ohm: la intensidad de una corriente es directamente proporcional a la tensión e inversamente proporcional a la resistencia. I=V/R Ley de Joule: al circular corriente eléctrica por un conductor, la energía se transforma en calor, o sea en energía térmica. El calor (Q) es directamente proporcional a la resistencia del conductor, al cuadrado de la intensidad de la corriente y al tiempo durante el cual pasa por el conductor.

12 Corriente eléctrica en Patología Forense

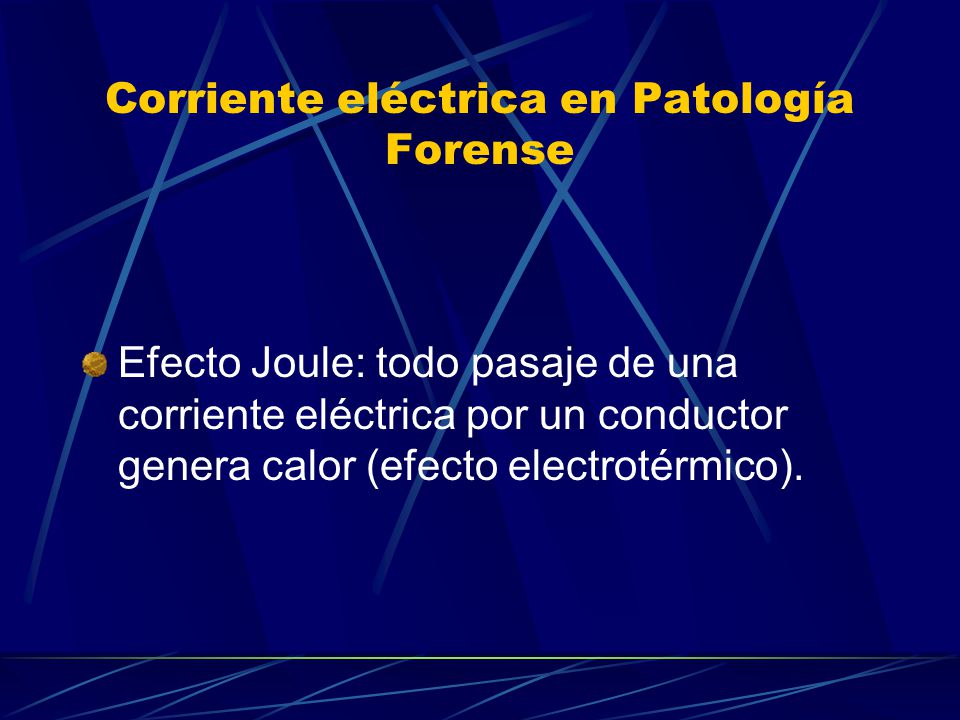

Efecto Joule: todo pasaje de una corriente eléctrica por un conductor genera calor (efecto electrotérmico).

13 Corriente eléctrica en Patología Forense Forma de contacto, entrada y pasaje
Contacto directo: unipolar bipolar Sin contacto directo: con conductor interpuesto sin conductor interpuesto (arco eléctrico)

14 Corriente eléctrica en Patología Forense Relación entre voltaje y efecto corporal
Baja tensión: hasta Fibrilación ventricular. Media tensión: e/120 y 1200—Fibrilación ventricular y tetanización muscular general y respiratoria. Alta: e/1200 y tetanización muscular respiratoria y general, efecto electro térmico. Abastecimiento: e/5000 y lesión de centros neurológicos, efecto eletrotérmico. Megadistribución: superior de lesión de centros neurológicos, efecto eletrotérmico.

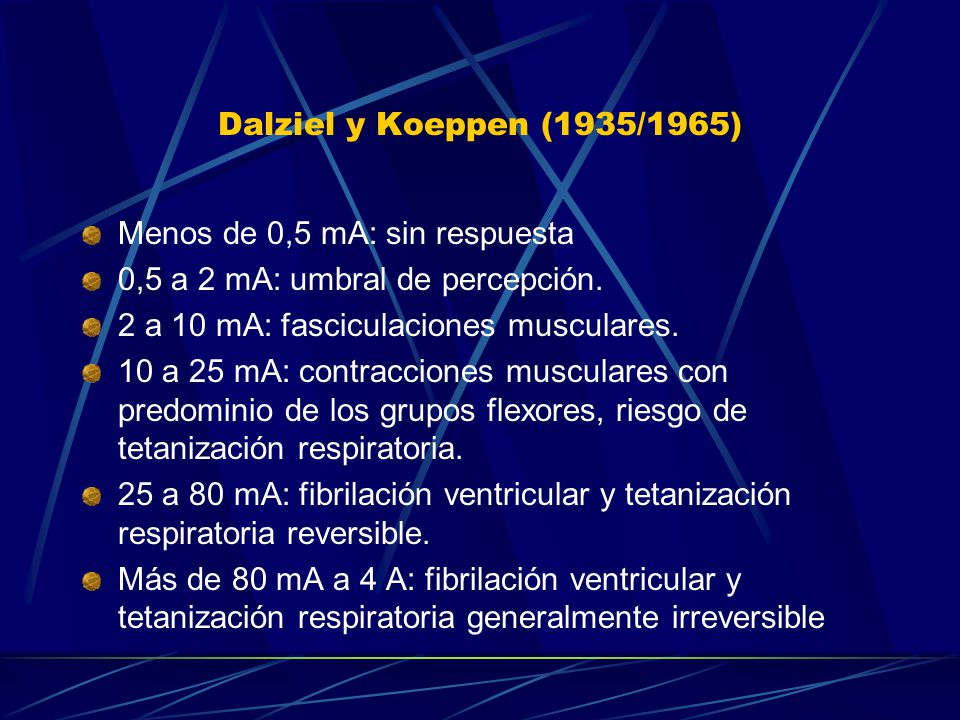

15 Dalziel y Koeppen (1935/1965) Menos de 0,5 mA: sin respuesta 0,5 a 2 mA: umbral de percepción. 2 a 10 mA: fasciculaciones musculares. 10 a 25 mA: contracciones musculares con predominio de los grupos flexores, riesgo de tetanización respiratoria. 25 a 80 mA: fibrilación ventricular y tetanización respiratoria reversible. Más de 80 mA a 4 A: fibrilación ventricular y tetanización respiratoria generalmente irreversible

16 Resistencia en el cuerpo humano
Superficial o externa: a ohm Profunda o interna: 600 a 1000 ohm Modificación: factores intrinsecos factores extrinsecos Conductividad

17 Electricidad industrial Mecanismos de muerte
Fibrilación ventricular Tetanización muscular general y respiratoria en particular Mecanismo mixto Lesión de centros neurológicos bulbares Efecto electrotérmico

18 Lesiones por electricidad industrial Patología Forense
Puerta de entrada directa: Lesión electroespecífica Quemadura eléctrica Metalización eléctrica Puerta de entrada indirecta: salpicadura precipitación

19 LESIÓN ELECTRO ESPECIFICA
Tamaño Forma Consistencia Lesión dura, carente de humedad, unida a planos subyacentes, superficie seca, sin costra, indolora, edema, bordes netos engrosados y elevados, depresión central, color grisáseo amarillento, crateriforme, halo pálido blanquecino, halo concéntrico rojizo, pelos en sacacorchos

20 Quemadura eléctrica Involucra piel y celular subcutáneo, hasta planos más profundos. Quemaduras térmicas Escara seca y negra, apergaminada e indurada, limites netos, sobre elevados, anfractuosos, halo pálido blanquecino y rosado

21 Electrocución y autopsia
Signos externos generales cianosis cervico facial, perfil asfíctico, hongo de espuma, palidez del rostro, rigidez rápida y precoz con duración más prolongada. Lesiones externas lesión electro específica, quemadura eléctrica Signos internos generales signos generales asfícticos, petequias, congestión visceral generalizada, falso hongo de espuma. Lesiones internas congestión y edema pulmonar, infarto agudo del miocardio, hemorragias subendocardicos, quemadura eléctrica de hueso (perlas óseas), congestión y edema encefálico, micro hemorragias en el rombencéfalo
