Topologías de Red & Cable Estructurado

Topologías de Red & Cable Estructurado
1.1. Introducción. Concepto de Red. Elementos de una Red. 1.2. Tipos de Red. LAN. MAN. WAN. 1.3. Topologías de Red. Definición de Topología. Topologías Físicas. 1.4. Cuadro Comparativo de Redes Locales. 2. Cable Estructurado. 2.1. Introducción. 2.2. Guiados. Los Cables de Pares. Cable Coaxial. Fibra Optica. 2.3. Redes Inalámbricas. Microondas Terrestres. Microondas por Satélite. Espectro Infrarrojo. Transmisión por Ondas de Luz. Radio Frecuencia. - BlueTooth. - Tecnología HomeRF. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

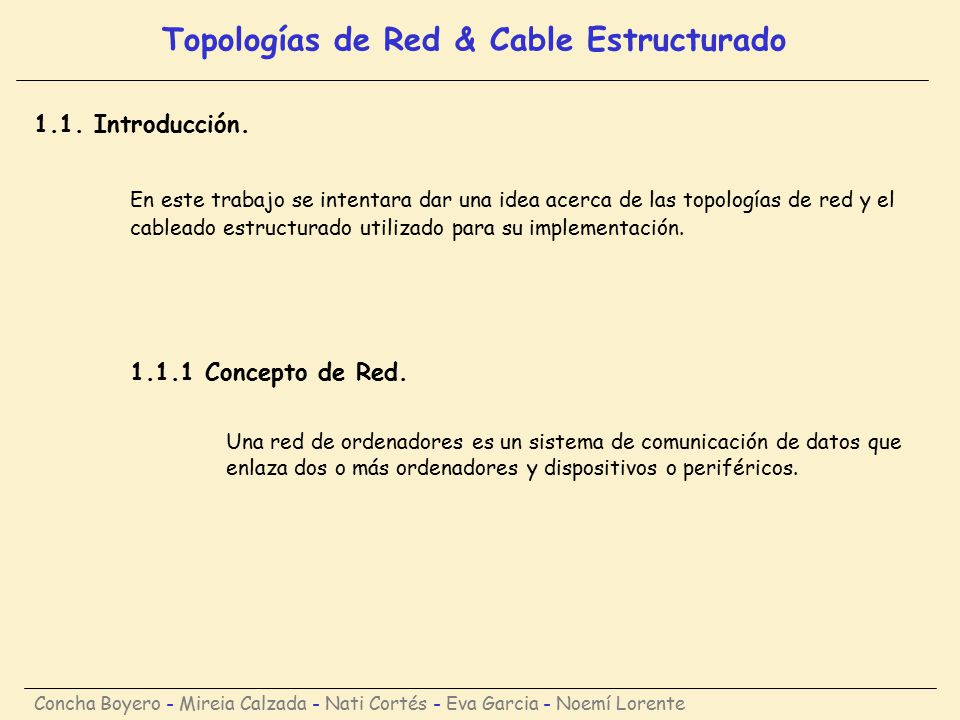

1.1. Introducción. En este trabajo se intentara dar una idea acerca de las topologías de red y el cableado estructurado utilizado para su implementación. 1.1.1 Concepto de Red. Una red de ordenadores es un sistema de comunicación de datos que enlaza dos o más ordenadores y dispositivos o periféricos. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

Elementos de una Red. Una red de ordenadores consta tanto de hardware como de software. Targetas de red. Son adaptadores instalados en el ordenador que ofrecen un punto de conexión a la red. Sistema de cableado. Es el medio que conecta a los equipos que pertenecen a la red. Sistema Operativo de red. En una red entre iguales se ejecuta el mismo sistema operativo con el soporte de conexión de red incorporado. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

Elementos de una Red. Servidores de comunicaciones. Permiten que los otros ordenadores se conecten con el exterior a través de él. • Servidor de correo electrónico. • Servidor de Base de Datos. • Servidor de copias de seguridad. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

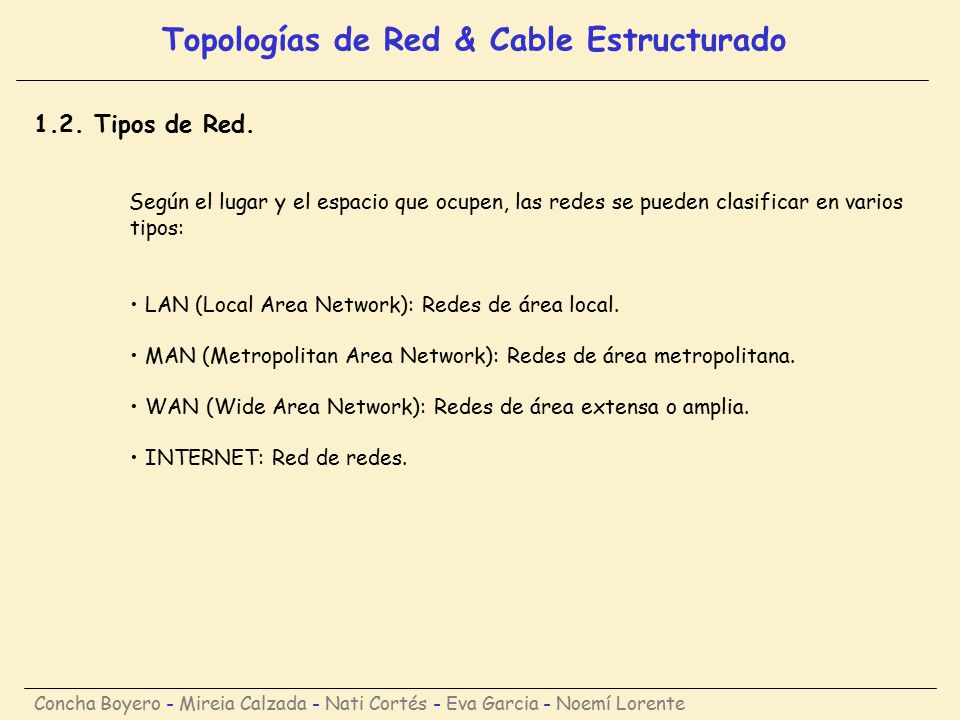

1.2. Tipos de Red. Según el lugar y el espacio que ocupen, las redes se pueden clasificar en varios tipos: • LAN (Local Area Network): Redes de área local. • MAN (Metropolitan Area Network): Redes de área metropolitana. • WAN (Wide Area Network): Redes de área extensa o amplia. • INTERNET: Red de redes. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

Topologías Físicas. Las topologías físicas de red más comunes son: * Bus. * Estrella. * Anillo. * Jerárquica. * Malla. * Interconexión total. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

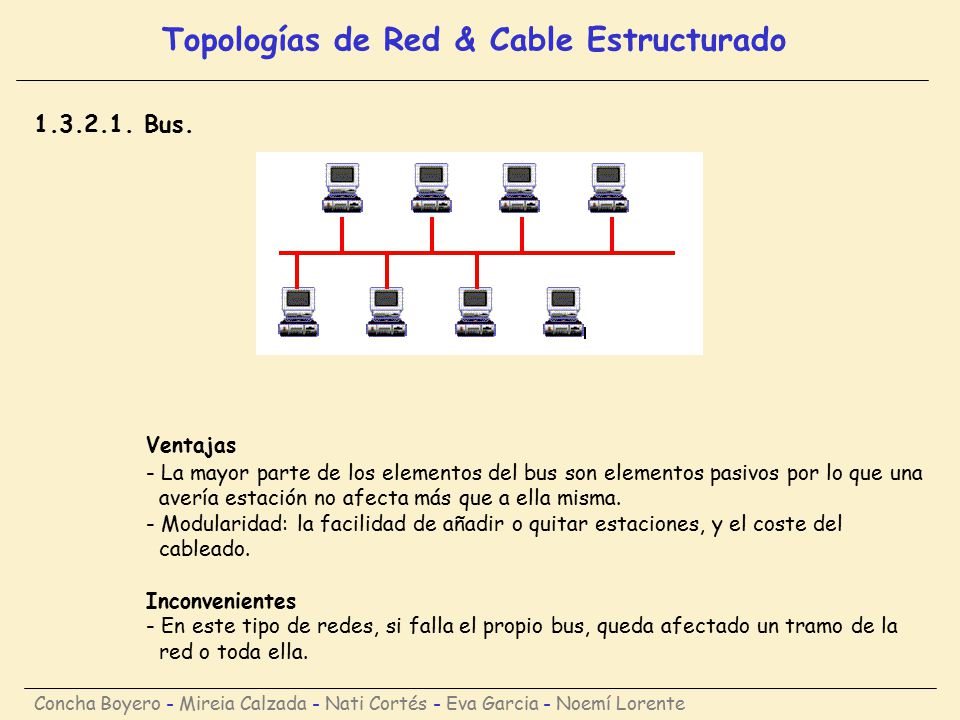

Bus. Ventajas - La mayor parte de los elementos del bus son elementos pasivos por lo que una avería estación no afecta más que a ella misma. - Modularidad: la facilidad de añadir o quitar estaciones, y el coste del cableado. Inconvenientes - En este tipo de redes, si falla el propio bus, queda afectado un tramo de la red o toda ella. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

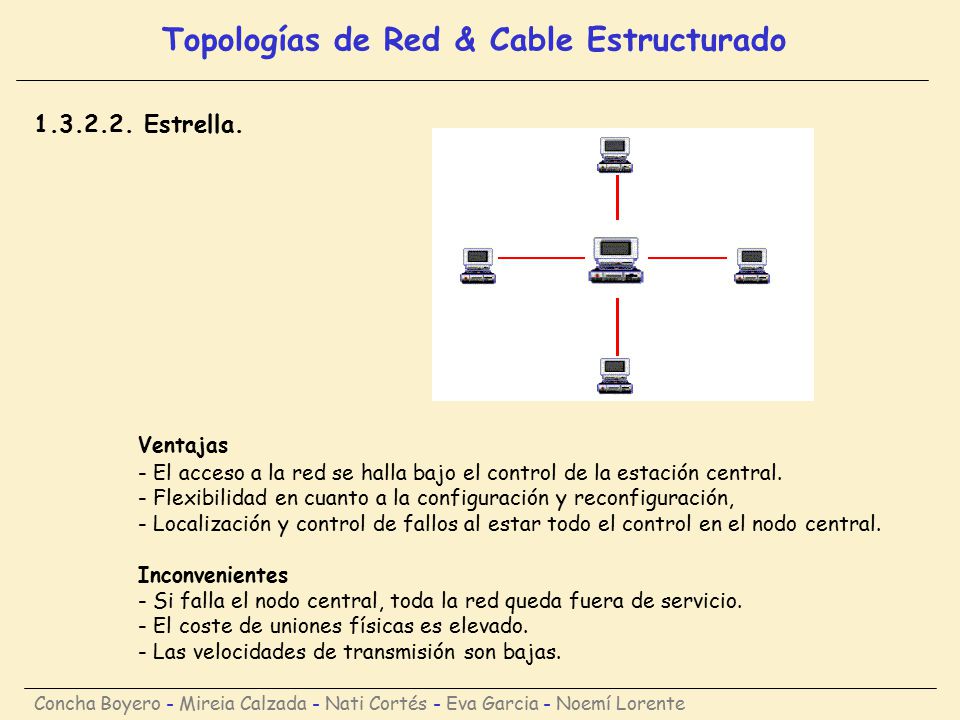

Estrella. Ventajas - El acceso a la red se halla bajo el control de la estación central. - Flexibilidad en cuanto a la configuración y reconfiguración, - Localización y control de fallos al estar todo el control en el nodo central. Inconvenientes - Si falla el nodo central, toda la red queda fuera de servicio. - El coste de uniones físicas es elevado. - Las velocidades de transmisión son bajas. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

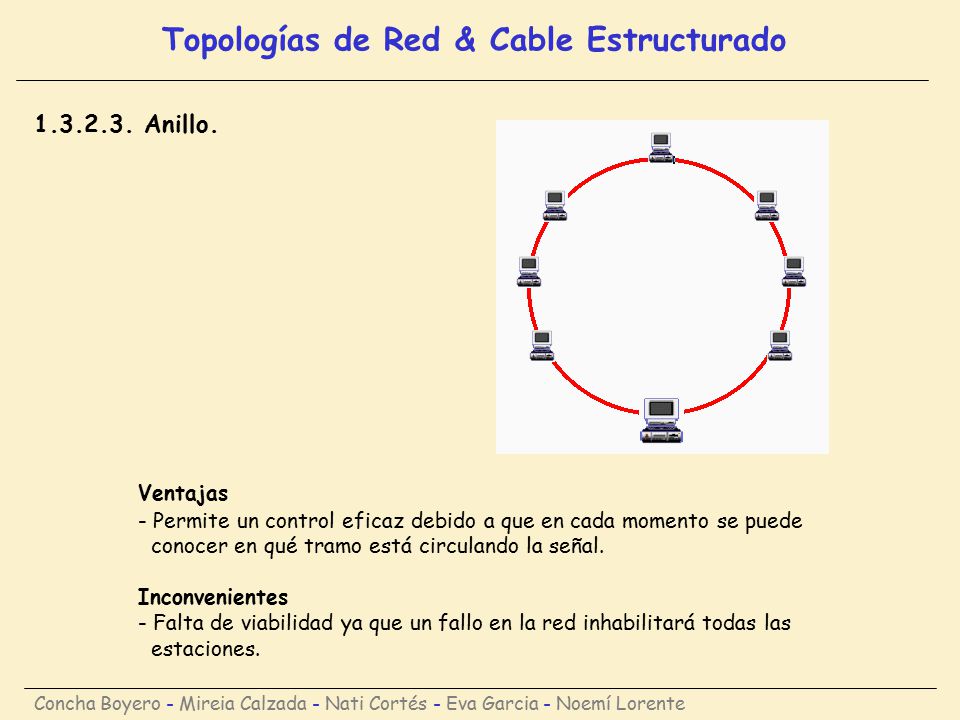

Anillo. Ventajas - Permite un control eficaz debido a que en cada momento se puede conocer en qué tramo está circulando la señal. Inconvenientes - Falta de viabilidad ya que un fallo en la red inhabilitará todas las estaciones. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

Jerárquica (Árbol). Inconvenientes - Fácil que se presenten cuellos de botella. - Saturaciones, problemas con la fiabilidad. - Si el ETD falla deja de funcionar toda la red. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

Malla. Ventajas - Se gana fiabilidad ante fallos y posibilidades de reconfiguración. Inconvenientes - Complejidad en su implementación. - Coste muy elevado. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

Topologia de Interconexión total. NOTAS: 1. Cuando las estaciones pueden agruparse en conjuntos haciendo que el tráfico en otro conjunto sea mucho menor que en el interior, puede ser preferible distribuirlas en varias redes en lugar de una. 2. Estas redes se conectan a través de un puerto o puente. 3. No es necesario que todas las redes tengan la misma topología. 4. Algunas veces la división de una red en dos puede venir forzada por las propias restricciones de la topología o del método de acceso del cable. Así, por ejemplo, en una red ETHERNET (bus bidireccional) las estaciones no pueden estar separadas más de 2.5 km. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

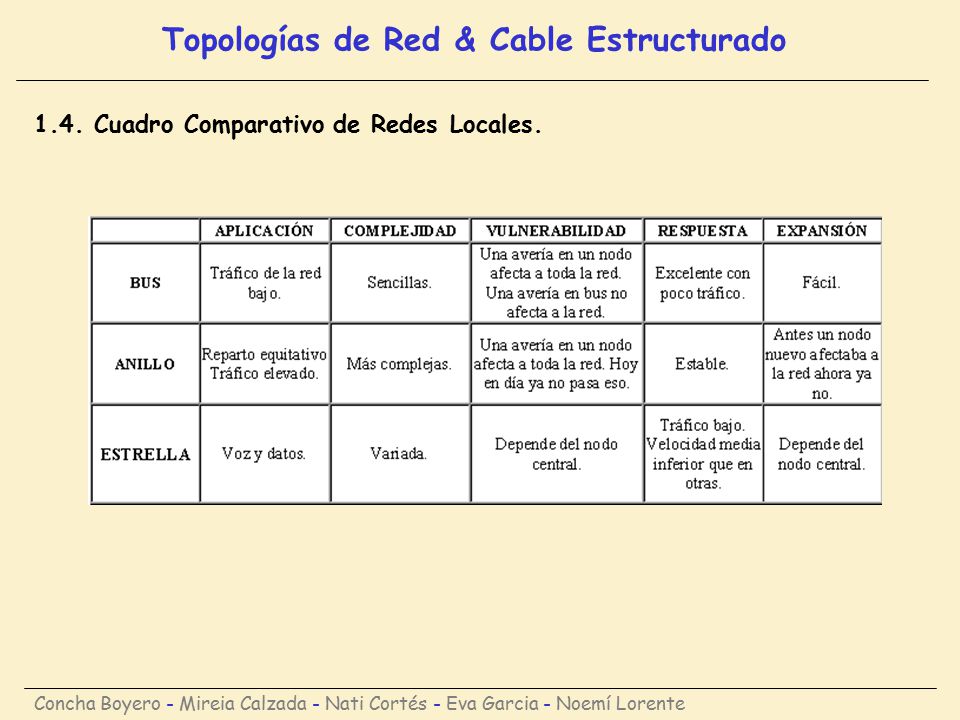

1.4. Cuadro Comparativo de Redes Locales. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

Los Cables de Pares. Son los más sencillos y económicos de todos los medios de transmisión. Tipos: Cable UTP (Unshielded Twisted Pair) o Cable de Pares no Apantallado: Cable de pares trenzados sin recubrimiento metálico externo, sensible a las interferencias. Cable STP (Shielded twisted Pair) o Cable de Pares Apantallado: Cable de pares trenzado semejante al UTP pero con recubrimiento metálico para evitar las transferencias externas. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

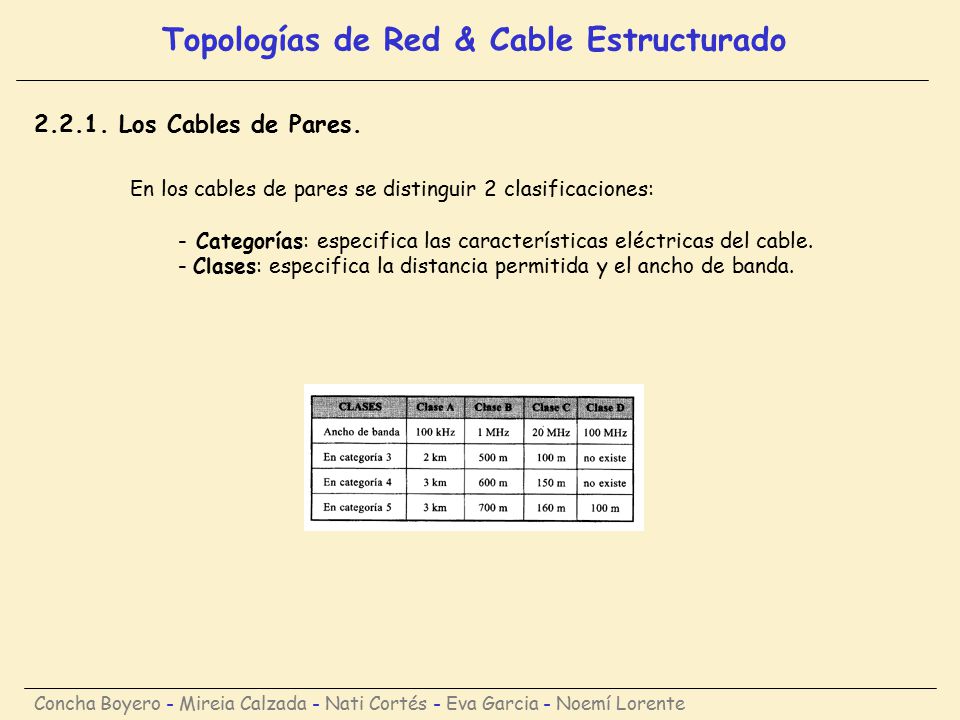

Los Cables de Pares. En los cables de pares se distinguir 2 clasificaciones: Categorías: especifica las características eléctricas del cable. Clases: especifica la distancia permitida y el ancho de banda. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

Cable Coaxial. Son más resistentes a las interferencias y a la longitud de la línea de datos. Tipos: Coaxial Grueso o Ethernet 10Base-5: Utilizado para crear troncales (unión de pequeños segmentos de una gran red local). Es caro, pesado y rígido pero inmune a ruidos eléctricos. Coaxial Fino o Ethernet 10Base-2: Utilizado, como en el grueso, para crear troncales, pero de menos nodos. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

Fibra Optica. Permite la transmisión de señales luminosas y es insensible a las interferencias electromagnéticas. Tipos: Fibra Monomodo: Tiene una banda de paso del orden de los 100GHz/Km, pero como su nombre indica tiene el camino del haz luminoso único. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

Fibra Optica. - Fibra Multimodo de índice gradual: La banda de paso llega a los 500MHz/Km.Se caracteriza por que el índice de refracción en el interior del núcleo decrece cuando va del núcleo a la cubierta. Fibra Multimodo de índice escalonado: La banda de paso es de hasta 40MHz/Km. Su característica principal es la elevada diferencia entre los índices de refracción del núcleo i la cubierta. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

2.3. Redes Inalámbricas. · También podemos denominarlos medios no guiados, dentro de este grupo contamos con las Enlaces por Microondas, Ondas de Radio, Infrarrojos y Láser. · Como ventajas destacamos la facilidad de operación en lugares donde la computadora no puede permanecer en un solo lugar o la posibilidad de instalación de estaciones terrestres en ubicaciones de difícil acceso. ·En cambio, no se espera que lleguen a reemplazar a la redes cableadas ya que estas ofrecen velocidades de transmisión mayores que las logradas con la tecnología inalámbrica. ·Básicamente hay dos tipos de transmisiones inalámbricas: - Direccional * También llamada sistemas de banda angosta (narrow band) o de frecuencia dedicada. * La antena de transmisión emite la energía electromagnética en un haz. * Hay que tener en cuenta la frecuencia. Debe de ser mucho mayor que la utilizada en transmisiones omnidireccionales. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

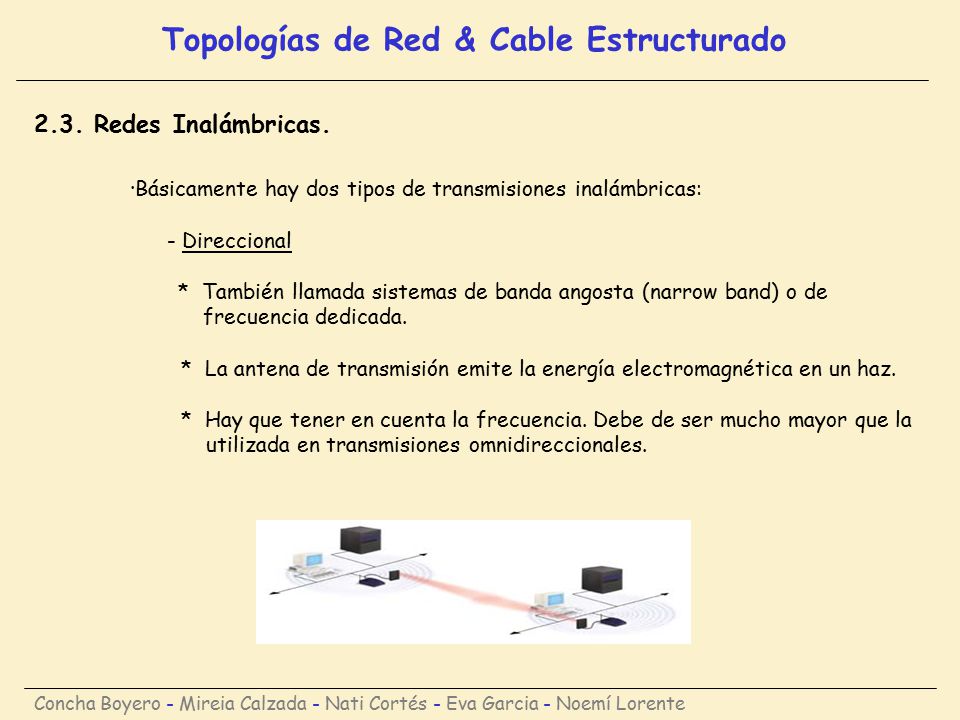

2.3. Redes Inalámbricas. ·Básicamente hay dos tipos de transmisiones inalámbricas: - Direccional * También llamada sistemas de banda angosta (narrow band) o de frecuencia dedicada. * La antena de transmisión emite la energía electromagnética en un haz. * Hay que tener en cuenta la frecuencia. Debe de ser mucho mayor que la utilizada en transmisiones omnidireccionales. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

2.3. Redes Inalámbricas. - Omnidireccional * También llamados sistemas basados en espectro disperso o extendido (spread spectrum). * El diagrama de radiación de la antena es disperso, emitiendo en todas direcciones. * Cuanto mayor es la frecuencia de la señal transmitida es más factible concentrar la energía en un haz direccional. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

Microondas Terrestres. - Antena utilizada: de tipo parabólico con un diámetro de unos 3 metros. - La antena es fijada rígidamente, y transmite un haz estrecho que debe estar perfectamente enfocado hacia la antena receptora. - Estas antenas se deben ubicar a una altura considerable sobre el nivel del suelo siendo la distancia máxima entre ellas de aproximadamente 7.14 Km. - Las transmisiones a larga distancia se llevan a cabo, mediante la concatenación de enlaces punto a punto entre torres adyacentes. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

Microondas Terrestres. - El uso principal de los sistemas de microondas terrestres es el servicio de telecomunicación de larga distancia. - El uso de microondas es frecuente en la transmisión de televisión y voz. - Cubren el espectro de los 2 a los 40 GHz. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

Microondas por Satélite. - Lo que hacen básicamente, es retransmitir información. - Los satélites son geoestacionarios. - Es necesario que estén separados por lo menos 4 grados, en la banda 4/6 GHz, y una separación de al menos 3 grados a 12/14 GHz. - Aplicaciones: difusión de televisión, transmisión telefónica a larga distancia, redes privadas, difusión directa vía satélite (DBS, Direct Broadcast Satellite), ... - Rango de frecuencias: entre 1 y 10 GHz. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

Espectro Infrarrojo. - La utilizan redes en las que las estaciones se encuentran en un solo cuarto piso. - No hay problemas de asignación de frecuencias. - Se utiliza un “transreceptor” que envía un haz de Luz Infrarroja, hacia otro que la recibe. - La transmisión de luz se codifica y decodifica en el envío y recepción en un protocolo de red existente Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

Transmisión por Ondas de Luz. - Aplicación: conectar las LAN de dos edificios por medio de láseres montados en sus azoteas. - La señalización óptica coherente con láseres es inherentemente unidireccional, de modo que cada edificio necesita su propio láser y su propio fotodetector. - Este esquema proporciona un ancho de banda muy alto y un costo muy bajo. - Es relativamente fácil de instalar y, a diferencia de las microondas, no requiere un licencia de la FCC (Comisión Federal de Comunicaciones). Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

Radio Frecuencia. - La radio frecuencia es la tecnología que permite reemplazar cables por ondas de radio frecuencia. - La frecuencia es el número de ciclos (hertz) por segundo. - Las ondas de radio son fáciles de generar, pueden viajar distancias muy largas y penetrar edificios sin problema. - Se utilizan mucho en la comunicación tanto en interiores como en exteriores. - Las ondas de radio también son omnidireccionales. - Son sensibles a interferencias. * Bluetooth. * Tecnología HomeRF. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

* Bluetooth. - Es una especificación para la industria informática y de las telecomunicaciones que describe un método de conectividad móvil universal con el cual se pueden interconectar dispositivos como teléfonos móviles, Asistentes Personales Digitales (PDA), ordenadores y muchos otros dispositivos, ya sea en el hogar, el la oficina o, incluso, en el automóvil, utilizando una conexión inalámbrica de corto alcance. - Utiliza las ondas de radio como medio de transporte de la información. - Cada dispositivo deberá estar equipado con un pequeño chip que transmite y recibe información a una velocidad de 1 Mbps en la banda de frecuencias de 2,4 GHz. - Datos técnicos generales de Bluetooth. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

* Bluetooth. Algunos accesorios usados en Bluetooth: Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente

* Tecnología HomeRF. - La tecnología HomeRF, basada en el protocolo de acceso compartido (Shared Wireless Protocol – SWAP), encamina sus pasos hacia la conectividad sin cables dentro del hogar. - El HomeRF Working Group (HRFWG) es un grupo de compañías encargadas de proporcionar y establecer un cierto orden en este océano tecnológico. Concha Boyero - Mireia Calzada - Nati Cortés - Eva Garcia - Noemí Lorente
