EFICIENCIA ENERGÉTICA EN EL CICLO INTEGRAL DEL AGUA.

Presentación del tema: "EFICIENCIA ENERGÉTICA EN EL CICLO INTEGRAL DEL AGUA."— Transcripción de la presentación:

1 EFICIENCIA ENERGÉTICA EN EL CICLO INTEGRAL DEL AGUA

2 Consumo anual de las instalaciones gestionadas (GWh)Ahorros propuestos (MWh)% Ahorro propuesto 88833.7393,8 % Resultados de Auditorias Energéticas (01/10/2013) Nº de Auditorias realizadas535 Ahorros propuestos (€)Ahorros realizados (€)% Realizado 5.535.000 €2.939.000 €53,10 % Reducción Tm CO 2 asociados10,12 Reducción CO 2 AUDITORIA ENERGÉTICA Ahorros económicos Ahorros de energía

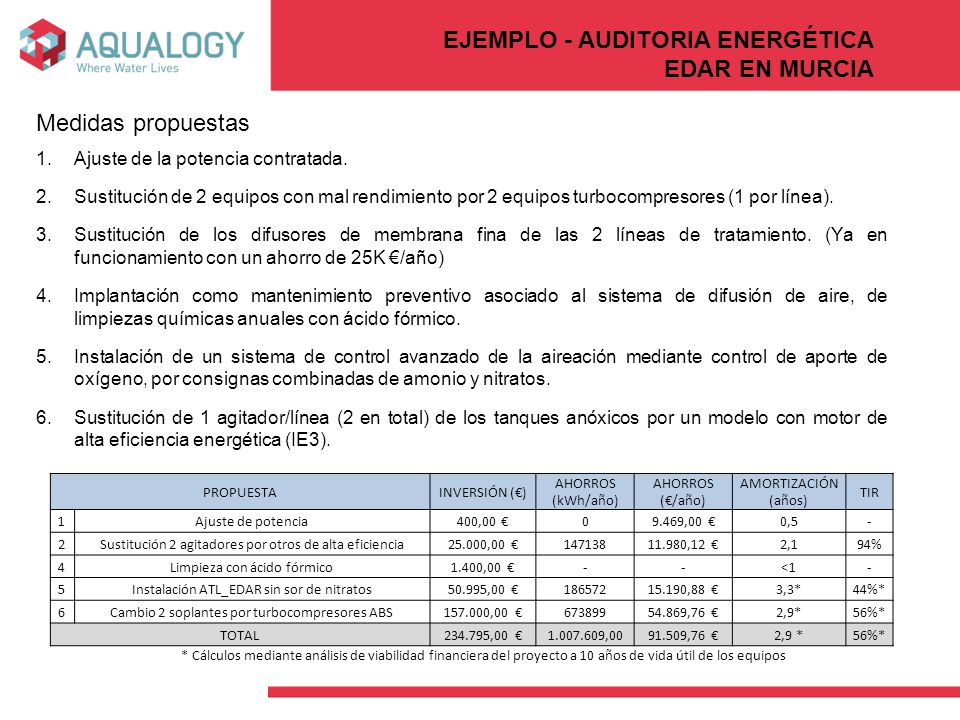

3 Medidas propuestas 1.Ajuste de la potencia contratada. 2.Sustitución de 2 equipos con mal rendimiento por 2 equipos turbocompresores (1 por línea). 3.Sustitución de los difusores de membrana fina de las 2 líneas de tratamiento. (Ya en funcionamiento con un ahorro de 25K €/año) 4.Implantación como mantenimiento preventivo asociado al sistema de difusión de aire, de limpiezas químicas anuales con ácido fórmico. 5.Instalación de un sistema de control avanzado de la aireación mediante control de aporte de oxígeno, por consignas combinadas de amonio y nitratos. 6.Sustitución de 1 agitador/línea (2 en total) de los tanques anóxicos por un modelo con motor de alta eficiencia energética (IE3). PROPUESTAINVERSIÓN (€) AHORROS (kWh/año) AHORROS (€/año) AMORTIZACIÓN (años) TIR 1Ajuste de potencia400,00 €09.469,00 €0,5- 2Sustitución 2 agitadores por otros de alta eficiencia25.000,00 €14713811.980,12 €2,194% 4Limpieza con ácido fórmico1.400,00 €--<1- 5Instalación ATL_EDAR sin sor de nitratos50.995,00 €18657215.190,88 €3,3*44%* 6Cambio 2 soplantes por turbocompresores ABS157.000,00 €67389954.869,76 €2,9*56%* TOTAL234.795,00 €1.007.609,0091.509,76 €2,9 *56%* * Cálculos mediante análisis de viabilidad financiera del proyecto a 10 años de vida útil de los equipos EJEMPLO - AUDITORIA ENERGÉTICA EDAR EN MURCIA

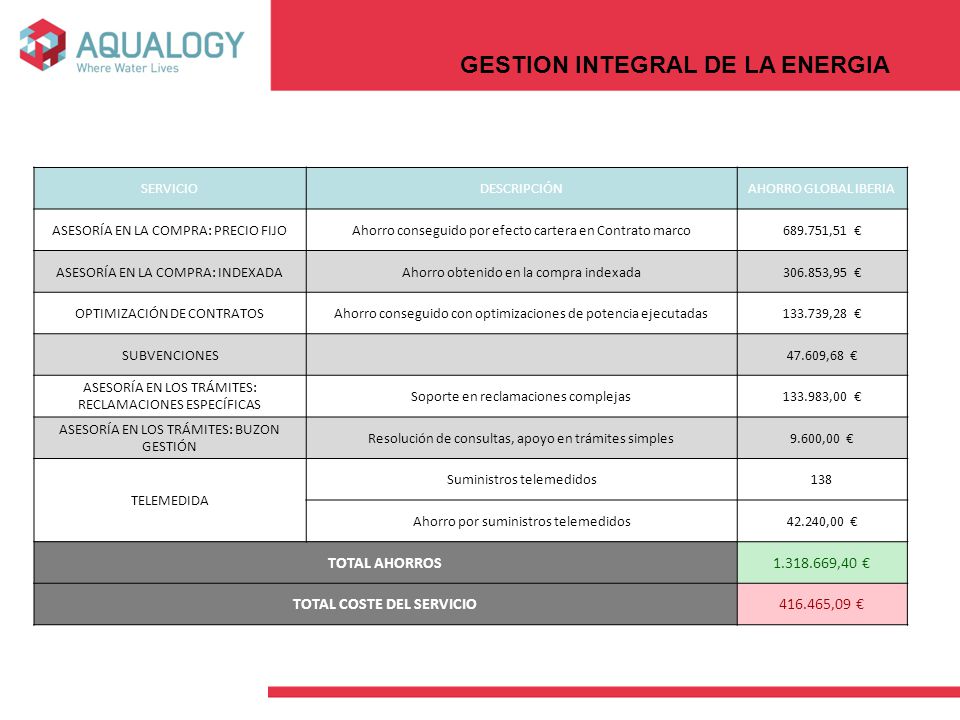

4 SERVICIODESCRIPCIÓNAHORRO GLOBAL IBERIA ASESORÍA EN LA COMPRA: PRECIO FIJOAhorro conseguido por efecto cartera en Contrato marco689.751,51 € ASESORÍA EN LA COMPRA: INDEXADAAhorro obtenido en la compra indexada306.853,95 € OPTIMIZACIÓN DE CONTRATOSAhorro conseguido con optimizaciones de potencia ejecutadas133.739,28 € SUBVENCIONES 47.609,68 € ASESORÍA EN LOS TRÁMITES: RECLAMACIONES ESPECÍFICAS Soporte en reclamaciones complejas133.983,00 € ASESORÍA EN LOS TRÁMITES: BUZON GESTIÓN Resolución de consultas, apoyo en trámites simples9.600,00 € TELEMEDIDA Suministros telemedidos138 Ahorro por suministros telemedidos42.240,00 € TOTAL AHORROS1.318.669,40 € TOTAL COSTE DEL SERVICIO416.465,09 € GESTION INTEGRAL DE LA ENERGIA

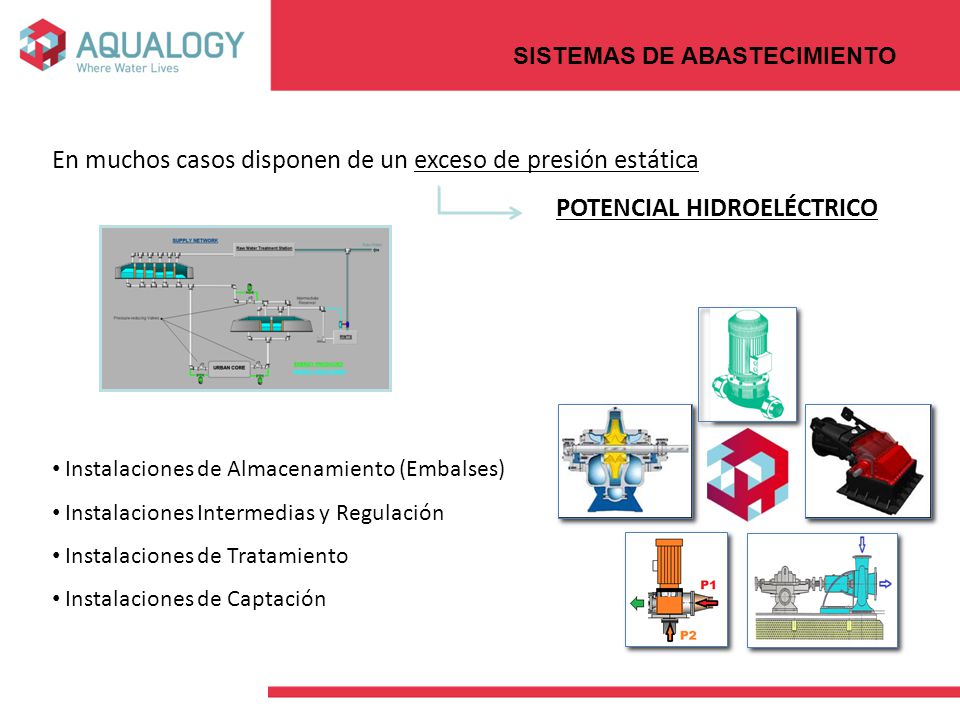

5 En muchos casos disponen de un exceso de presión estática POTENCIAL HIDROELÉCTRICO Instalaciones de Almacenamiento (Embalses) Instalaciones Intermedias y Regulación Instalaciones de Tratamiento Instalaciones de Captación SISTEMAS DE ABASTECIMIENTO

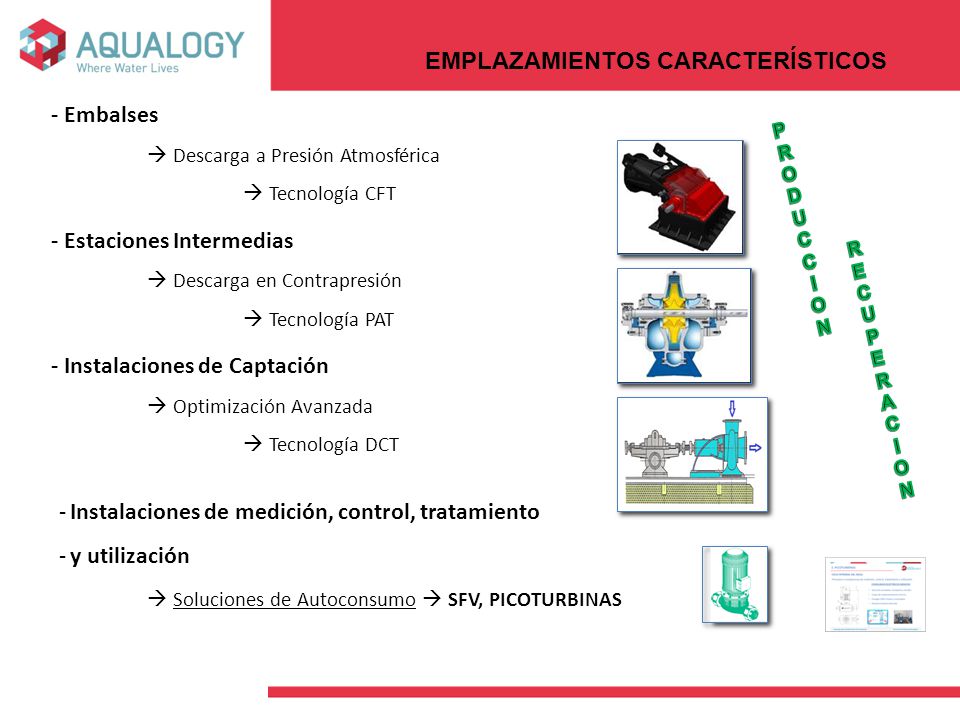

6 - Embalses  Descarga a Presión Atmosférica  Tecnología CFT - Estaciones Intermedias  Descarga en Contrapresión  Tecnología PAT - Instalaciones de Captación  Optimización Avanzada  Tecnología DCT -Instalaciones de medición, control, tratamiento -y utilización  Soluciones de Autoconsumo  SFV, PICOTURBINAS EMPLAZAMIENTOS CARACTERÍSTICOS

7 RED DE DISTRIBUCIÓN DE AGUAS DE MURCIA OBJETIVO: 100% DE CAUDAL EFICIENTE Producción Energética 2 GW.h/año Reducción Emisiones 500 Ton C0 2 /año
