1 MEDICIÓN DE ENERGÍA ELÉCTRICA
Yamani de la O de la Rosa Aquileo Justo Ramos Sebastián castro Vidaña Jorge Luis Ambario Silva

2 MEDICIÓN DE ENERGÍA Es la técnica para determinar el consumo de energía eléctrica en un circuito o servicio eléctrico. La medición de la energía eléctrica es una tarea del proceso de distribución eléctrica y permite calcular el costo de la energía consumida con fines domésticos y comerciales.

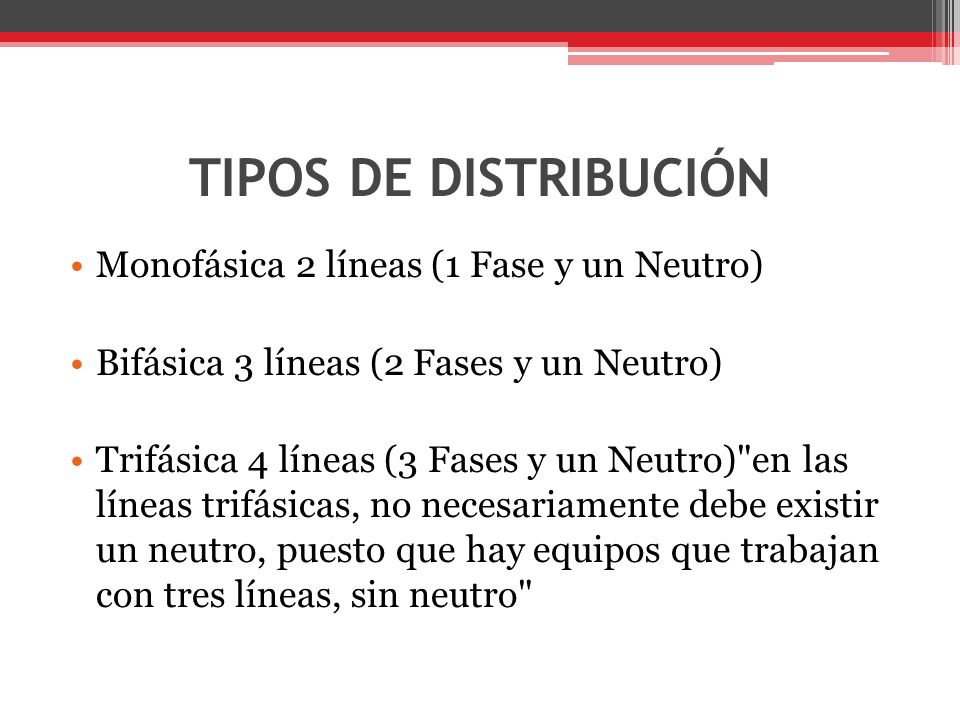

3 TIPOS DE DISTRIBUCIÓN Monofásica 2 líneas (1 Fase y un Neutro)
Bifásica 3 líneas (2 Fases y un Neutro) Trifásica 4 líneas (3 Fases y un Neutro)"en las líneas trifásicas, no necesariamente debe existir un neutro, puesto que hay equipos que trabajan con tres líneas, sin neutro"

4 MONOFÁSICA Se usa cuando las cargas son principalmente de iluminación y de calefacción, y para pequeños motores eléctricos. El voltaje y la frecuencia de esta corriente dependen del país o región, siendo 230 y 115 Voltios los valores más extendidos para el voltaje y 50 o 60 Hercios para la frecuencia.

5 BIFÁSICO Sistema de producción y distribución de energía eléctrica basado en dos tensiones eléctricas alternas desfasadas en su frecuencia 90º. En un generador bifásico, el sistema está equilibrado y simétrico cuando la suma vectorial de las tensiones es nula (punto neutro)

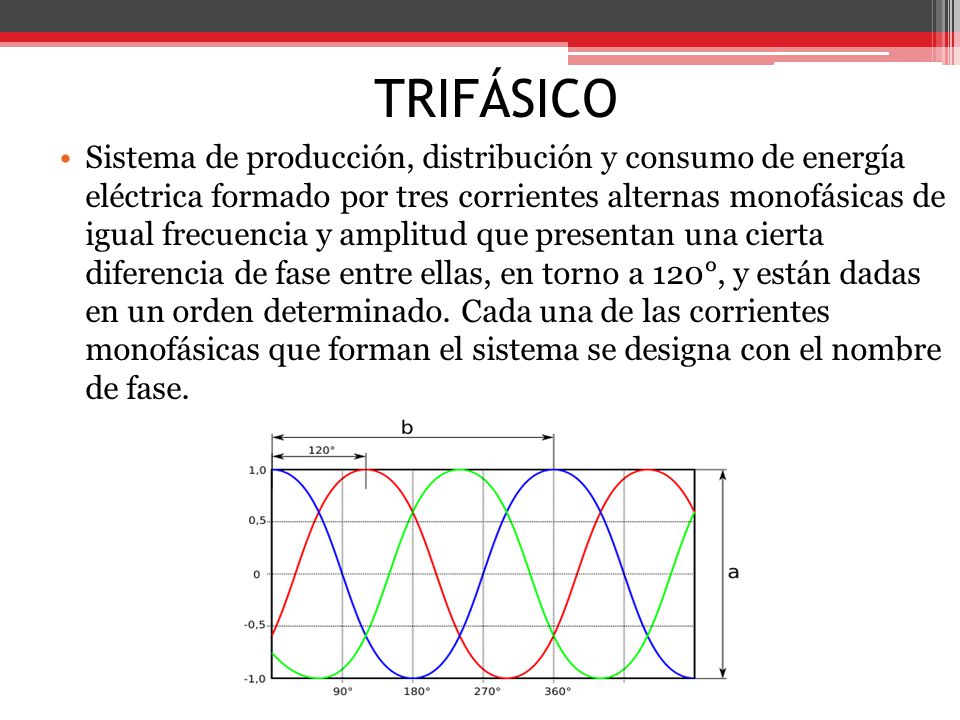

6 TRIFÁSICO Sistema de producción, distribución y consumo de energía eléctrica formado por tres corrientes alternas monofásicas de igual frecuencia y amplitud que presentan una cierta diferencia de fase entre ellas, en torno a 120°, y están dadas en un orden determinado. Cada una de las corrientes monofásicas que forman el sistema se designa con el nombre de fase.

7 VATIHORÍMETRO Dispositivo que mide el consumo de energía, utiliza dos juegos de bobinas que producen campos magnéticos; que actúan sobre un disco conductor en donde se producen corrientes parásitas. La acción de las corrientes parásitas dan un resultado vectorial, que produce un par de giro sobre el disco. El par de giro es proporcional a la potencia consumida por el circuito.

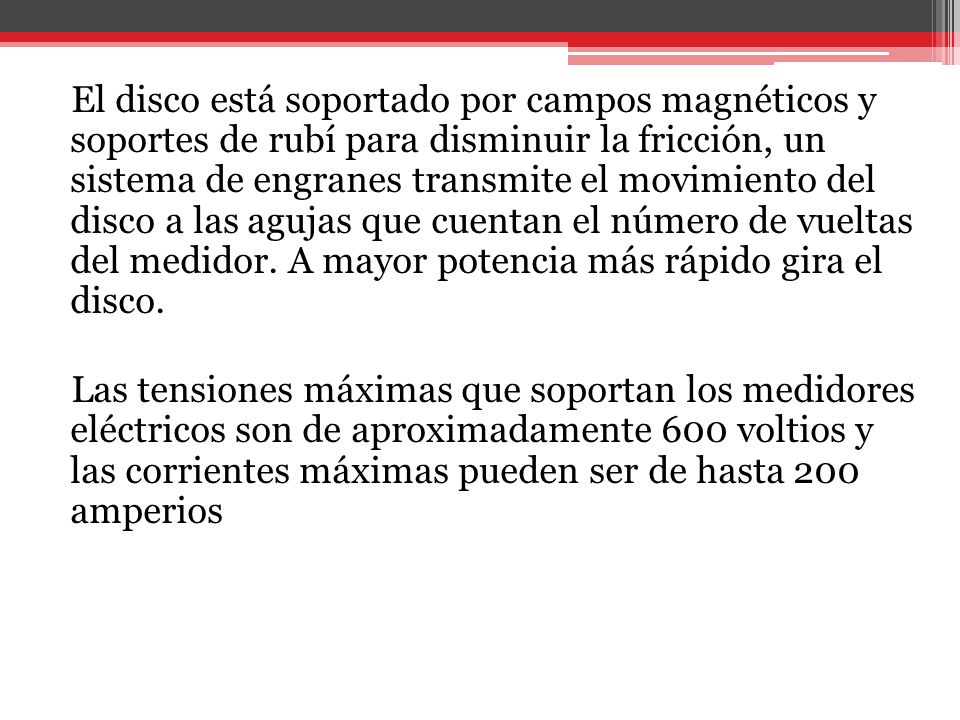

8 El disco está soportado por campos magnéticos y soportes de rubí para disminuir la fricción, un sistema de engranes transmite el movimiento del disco a las agujas que cuentan el número de vueltas del medidor. A mayor potencia más rápido gira el disco. Las tensiones máximas que soportan los medidores eléctricos son de aproximadamente 600 voltios y las corrientes máximas pueden ser de hasta 200 amperios
