1 Yann Soubrenie 12/05/2006 Sistemas Embedidos y sus Aplicaciones Casa Inteligente Integrante : Yann Soubrenie Profesor : Agustin Gonzalez Presentacion General

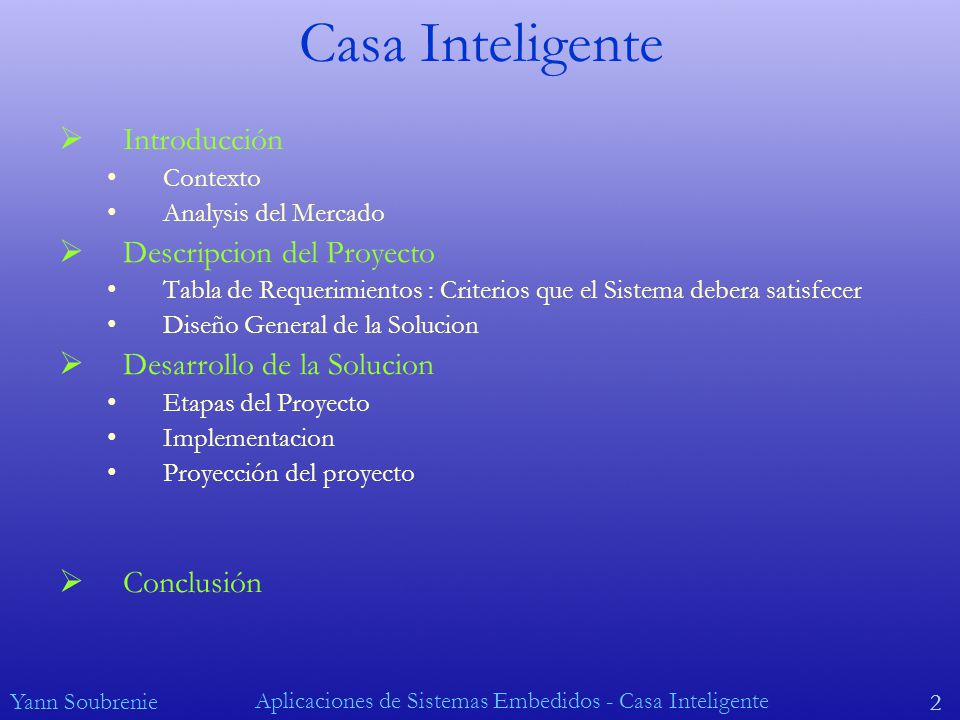

2 Yann Soubrenie Aplicaciones de Sistemas Embedidos - Casa Inteligente 2 Casa Inteligente  Introducción Contexto Analysis del Mercado  Descripcion del Proyecto Tabla de Requerimientos : Criterios que el Sistema debera satisfecer Diseño General de la Solucion  Desarrollo de la Solucion Etapas del Proyecto Implementacion Proyección del proyecto  Conclusión

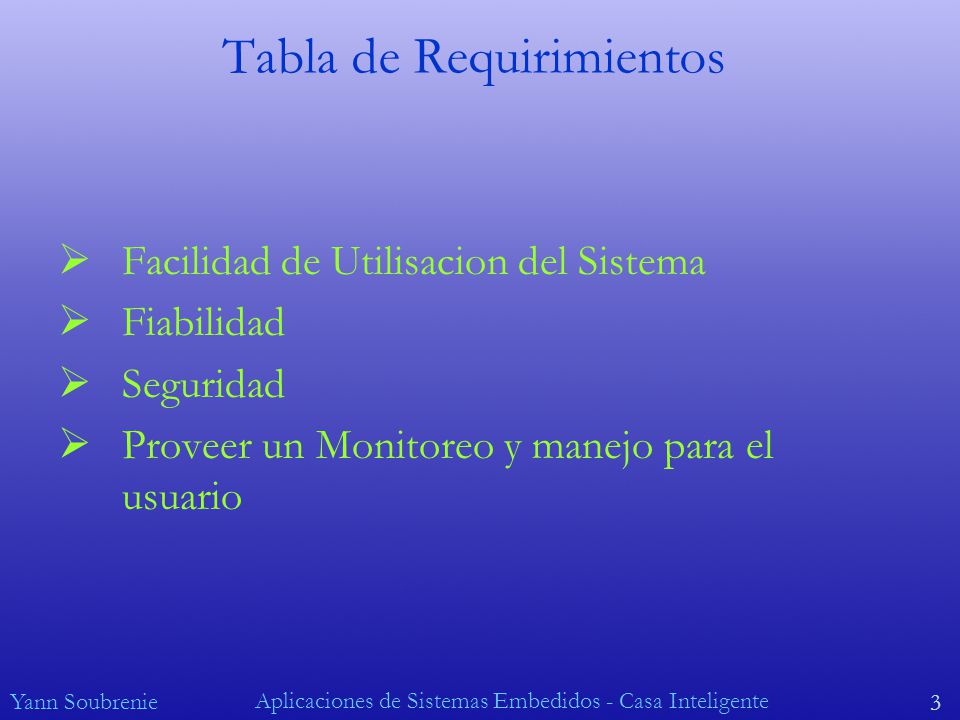

3 Yann Soubrenie Aplicaciones de Sistemas Embedidos - Casa Inteligente 3 Tabla de Requirimientos  Facilidad de Utilisacion del Sistema  Fiabilidad  Seguridad  Proveer un Monitoreo y manejo para el usuario

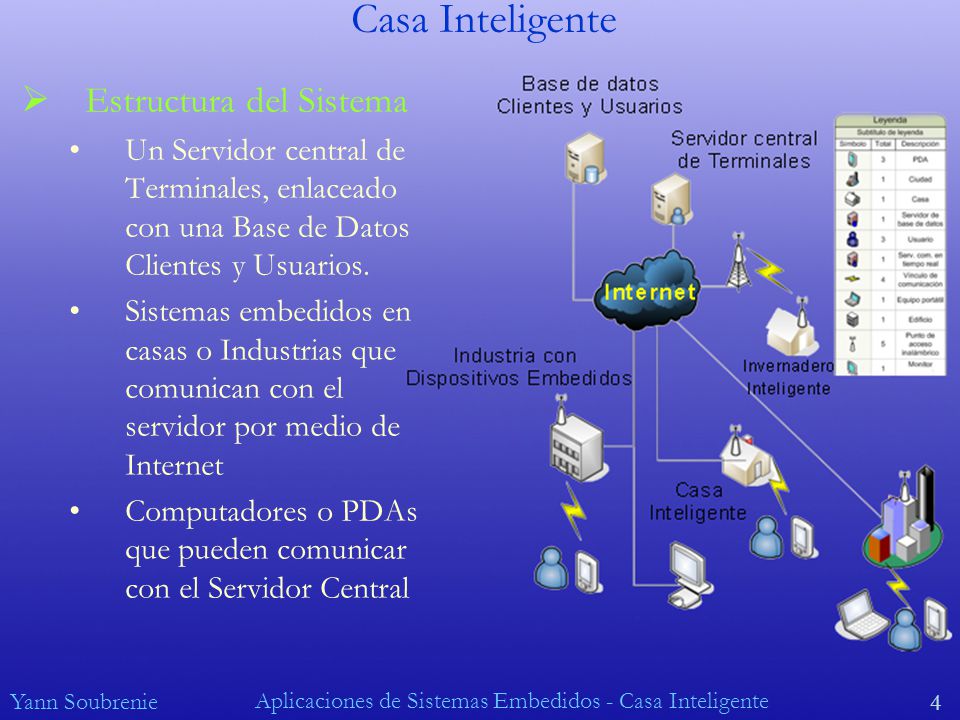

4 Yann Soubrenie Aplicaciones de Sistemas Embedidos - Casa Inteligente 4 Casa Inteligente  Estructura del Sistema Un Servidor central de Terminales, enlaceado con una Base de Datos Clientes y Usuarios. Sistemas embedidos en casas o Industrias que comunican con el servidor por medio de Internet Computadores o PDAs que pueden comunicar con el Servidor Central

5 Yann Soubrenie Aplicaciones de Sistemas Embedidos - Casa Inteligente 5 Casa Inteligente  Comunicación entre terminales: Usando el Internet Un servidor centralizado Que controla de los privilegios de acceso Entrega una interfaz usador clara y facil de manejar Comunica con el embedido deseado. Almacena una base de Datos Cliente y usuarios

6 Yann Soubrenie Aplicaciones de Sistemas Embedidos - Casa Inteligente 6 Casa Inteligente  Comunicación entre terminales: Usando el Internet Un servidor centralizado Que controla de los privilegios de acceso Entrega una interfaz usador clara y facil de manejar Comunica con el embedido deseado. Almacena una base de Datos Cliente y usuarios

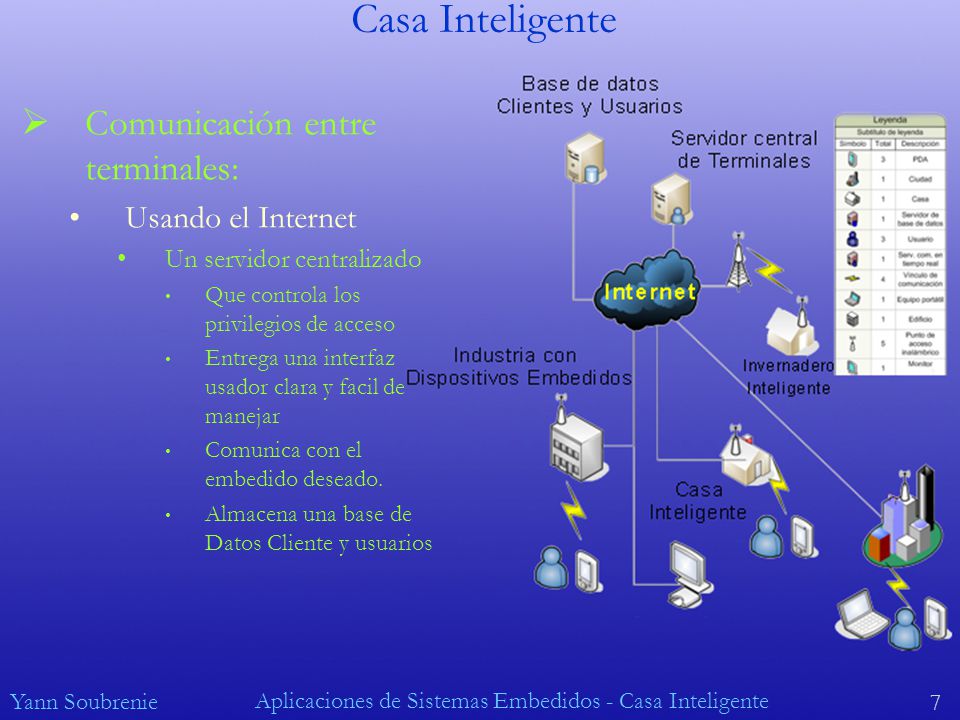

7 Yann Soubrenie Aplicaciones de Sistemas Embedidos - Casa Inteligente 7 Casa Inteligente  Comunicación entre terminales: Usando el Internet Un servidor centralizado Que controla los privilegios de acceso Entrega una interfaz usador clara y facil de manejar Comunica con el embedido deseado. Almacena una base de Datos Cliente y usuarios

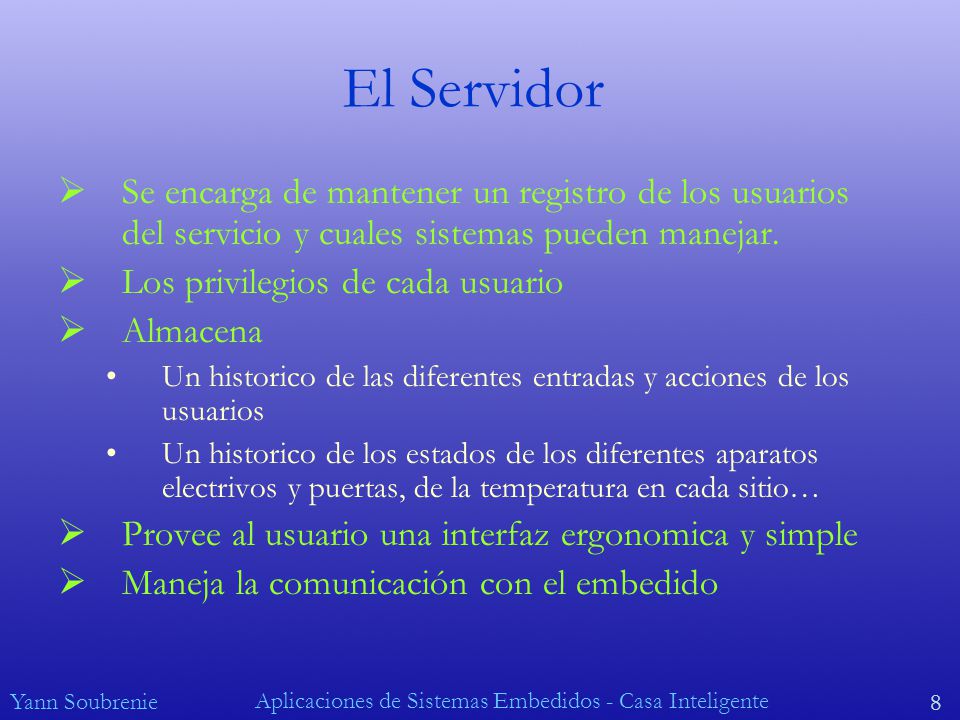

8 Yann Soubrenie Aplicaciones de Sistemas Embedidos - Casa Inteligente 8 El Servidor  Se encarga de mantener un registro de los usuarios del servicio y cuales sistemas pueden manejar.  Los privilegios de cada usuario  Almacena Un historico de las diferentes entradas y acciones de los usuarios Un historico de los estados de los diferentes aparatos electrivos y puertas, de la temperatura en cada sitio…  Provee al usuario una interfaz ergonomica y simple  Maneja la comunicación con el embedido

9 Yann Soubrenie Aplicaciones de Sistemas Embedidos - Casa Inteligente 9 Alimentación del embedido  Conectado a la luz de la casa  Un Bajo Consumo no es primordial  Para la fiabilidad del sistema, sera conectado a una bateria o un UPS

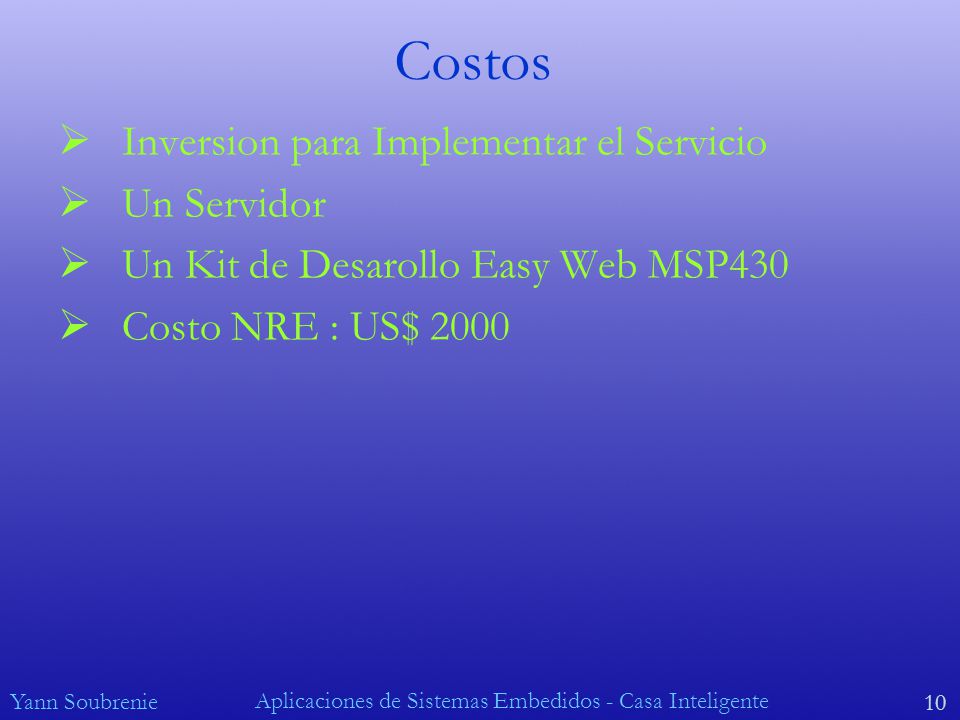

10 Yann Soubrenie Aplicaciones de Sistemas Embedidos - Casa Inteligente 10 Costos  Inversion para Implementar el Servicio  Un Servidor  Un Kit de Desarollo Easy Web MSP430  Costo NRE : US$ 2000

11 Yann Soubrenie Aplicaciones de Sistemas Embedidos - Casa Inteligente 11 Costos  Por cada Usuario Costo Inicial Microcontrolador 30000$ Pantallas 80000$ cada una Costos de Instalacion Precio del Servicio Costos de mantenimiento

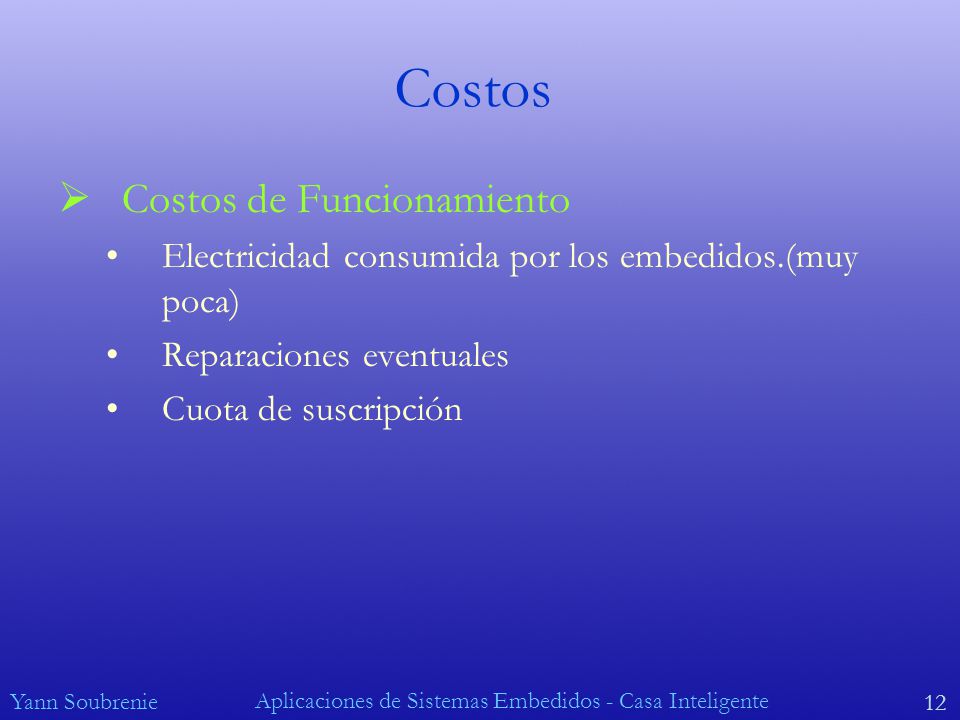

12 Yann Soubrenie Aplicaciones de Sistemas Embedidos - Casa Inteligente 12 Costos  Costos de Funcionamiento Electricidad consumida por los embedidos.(muy poca) Reparaciones eventuales Cuota de suscripción

13 Yann Soubrenie Aplicaciones de Sistemas Embedidos - Casa Inteligente 13 Costos  Costos de Funcionamiento Electricidad consumida por los embedidos.(muy poca) Reparaciones eventuales Cuota de suscripción

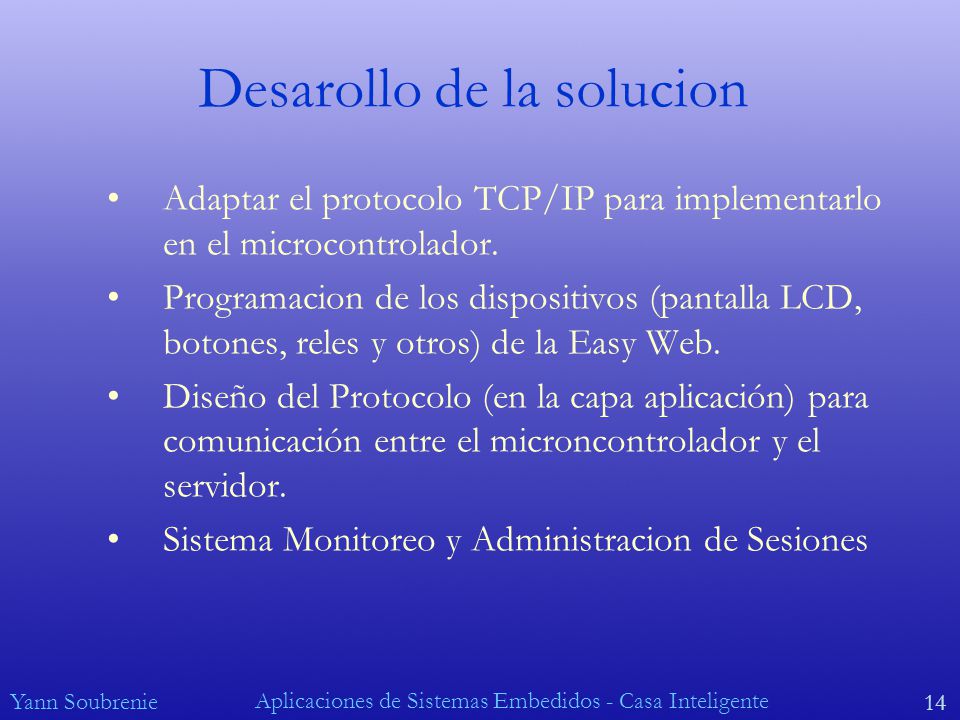

14 Yann Soubrenie Aplicaciones de Sistemas Embedidos - Casa Inteligente 14 Desarollo de la solucion Adaptar el protocolo TCP/IP para implementarlo en el microcontrolador. Programacion de los dispositivos (pantalla LCD, botones, reles y otros) de la Easy Web. Diseño del Protocolo (en la capa aplicación) para comunicación entre el microncontrolador y el servidor. Sistema Monitoreo y Administracion de Sesiones

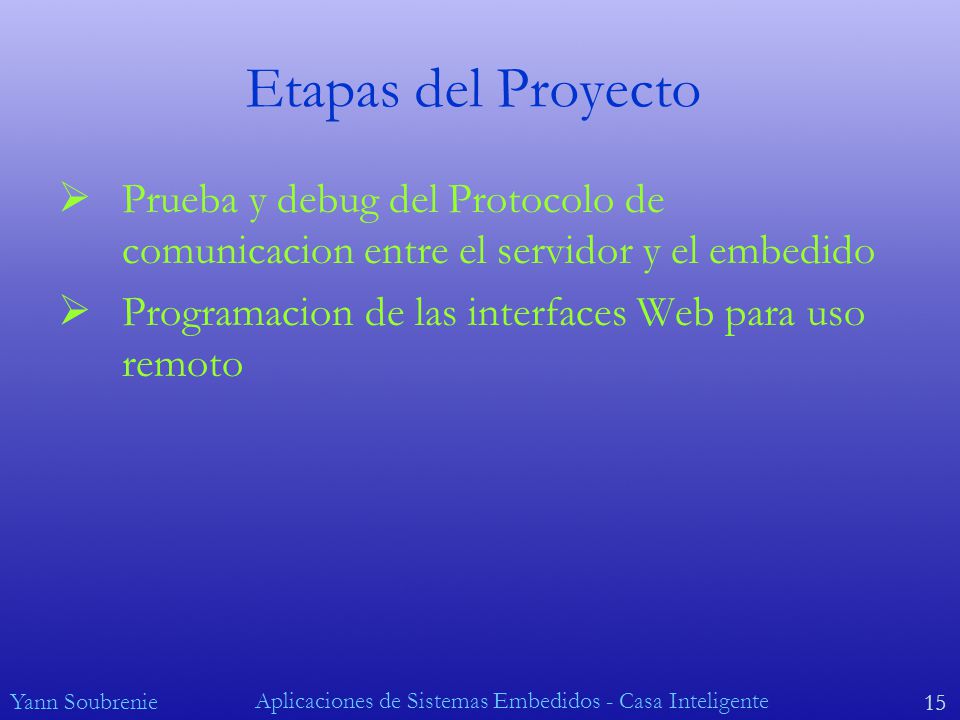

15 Yann Soubrenie Aplicaciones de Sistemas Embedidos - Casa Inteligente 15 Etapas del Proyecto  Prueba y debug del Protocolo de comunicacion entre el servidor y el embedido  Programacion de las interfaces Web para uso remoto

16 Yann Soubrenie Aplicaciones de Sistemas Embedidos - Casa Inteligente 16 Conclusion

17 Yann Soubrenie Aplicaciones de Sistemas Embedidos - Casa Inteligente 17 Bibliografia  Memoria « Desarrollo de aplicaciones para la conectividad IP de microcontroladores », de Pablo Hernán Naveas Farías  Internet
