1 Federico Lorenzani Ignacio Nicolao García
Luminotecnia Federico Lorenzani Ignacio Nicolao García

2 Luminotecnia Ciencia que estudia las distintas formas de producción de luz, así como su control y aplicación. Sus magnitudes principales son: Flujo luminoso Eficiencia luminosa Iluminancia Intensidad luminosa Luminancia

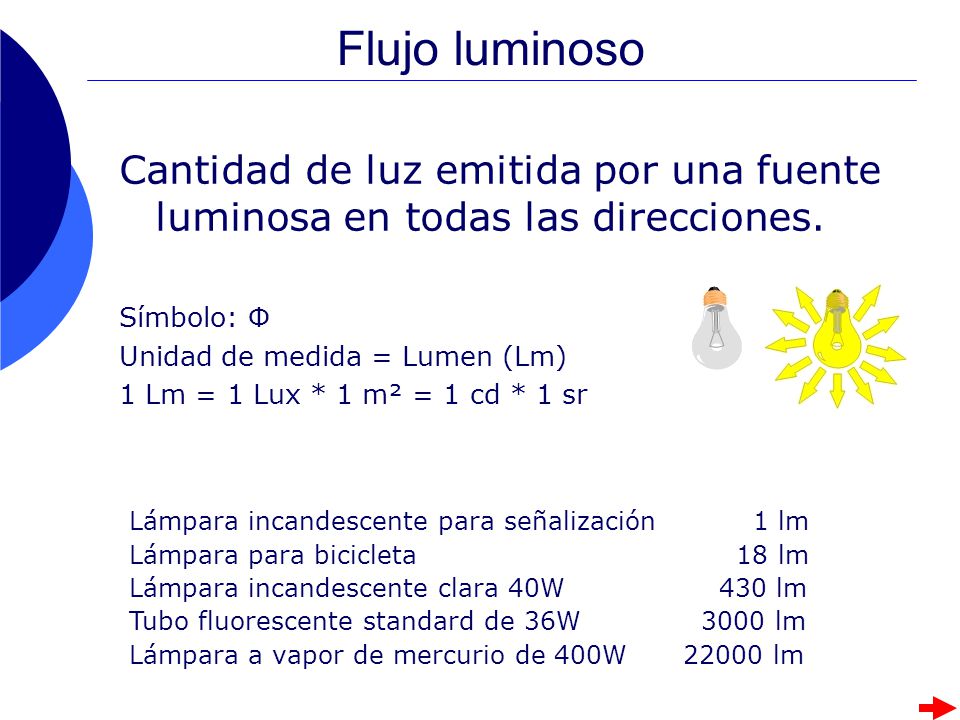

3 Flujo luminoso Cantidad de luz emitida por una fuente luminosa en todas las direcciones. Símbolo: Φ Unidad de medida = Lumen (Lm) 1 Lm = 1 Lux * 1 m² = 1 cd * 1 sr Lámpara incandescente para señalización lm Lámpara para bicicleta lm Lámpara incandescente clara 40W lm Tubo fluorescente standard de 36W lm Lámpara a vapor de mercurio de 400W lm

4 Eficiencia luminosa Expresa el rendimiento energético de una lámpara y mide la calidad de la fuente como un instrumento destinado a producir luz por la transformación de energía eléctrica en energía radiante visible. Símbolo: ρ = Φ / W Unidad de medida = (Lm/w)

5 Iluminación o Iluminancia
Flujo luminoso por unidad de superficie. Símbolo: E Unidad de medida = Lux (Lx) 1 Lx = 1 Lm / m² Luna llena ,2 lux Iluminación de emergencia: escape lux Calle con buena iluminación a 25 lux Oficina de uso general lux Quirófano (campo operatorio) a lux

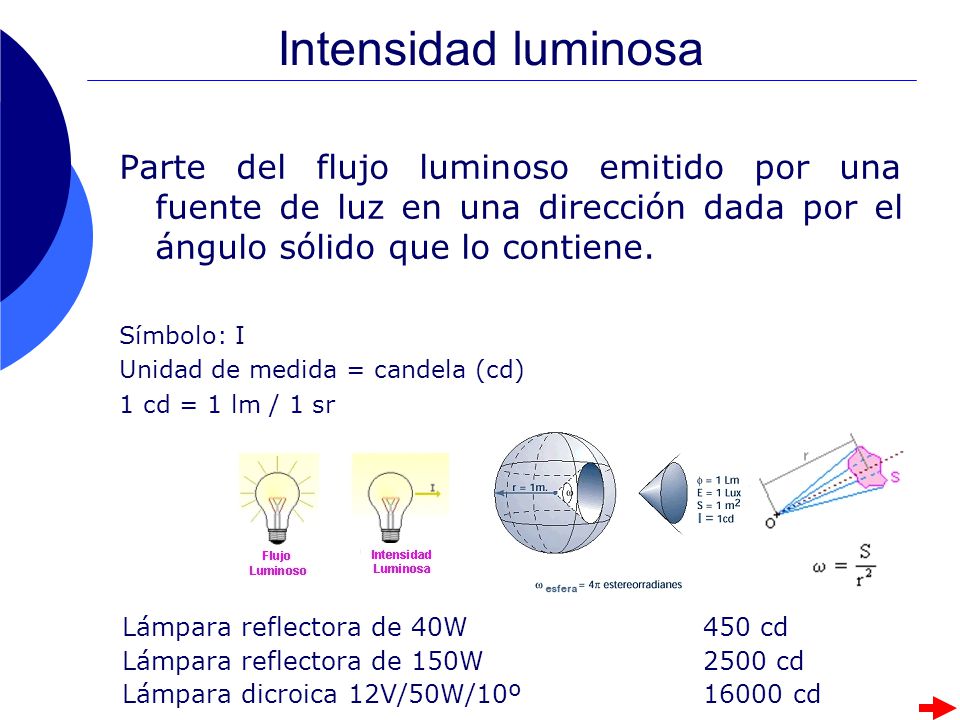

6 Intensidad luminosa Parte del flujo luminoso emitido por una fuente de luz en una dirección dada por el ángulo sólido que lo contiene. Símbolo: I Unidad de medida = candela (cd) 1 cd = 1 lm / 1 sr Lámpara reflectora de 40W cd Lámpara reflectora de 150W cd Lámpara dicroica 12V/50W/10º cd

7 Luminancia Intensidad luminosa emitida en una dirección dada por una superficie luminosa o iluminada. Símbolo: L Unidad de medida = (Cd/m²) Calle bien iluminada cd/m² Papel blanco iluminado con 400 lux cd/m² Papel blanco iluminado con 1000 lux cd/m² Papel negro iluminado con 400 lux cd/m² Máxima luminancia para computación cd/m²

8 Luminotecnia Fórmulas

9 Leyes Ley de la inversa de los cuadrados:

10 Leyes Ley del coseno del ángulo:

11 Luz y visión EL CEREBRO (decodificador) EL OJO (receptor) OBJETO FUENTE DE LUZ Lúmenes (lm) y candelas (cd) Iluminancia lux (lx) Luminancia candelas (cd/m²) El luminotécnico distingue entre “Luminancia", que es lo que se mide, y “Brillo", que es lo que el ojo percibe. El Brillo es subjetivo y depende del entorno visual.

12 Espectro Electromagnético
Luz Visible

13 El Rango Visual 0.2 lx lx

14 Factores en la visibilidad
Tamaño: Cuanto más grande sea el objeto o más cercano se encuentre, tanto más fácil será su visión. Contraste: Es la diferencia entre la luminancia de un objeto y el de su fondo. Luminancia: Una superficie de color oscuro refleja menos luz que una clara, por lo cual la superficie oscura requerirá de mayor iluminancia para igualar la luminancia de la más clara. Tiempo: Cuanto menor sea la visibilidad tanto mayor será el tiempo que se requiera para ver los detalles.

15 Factores en la visibilidad
Tamaño

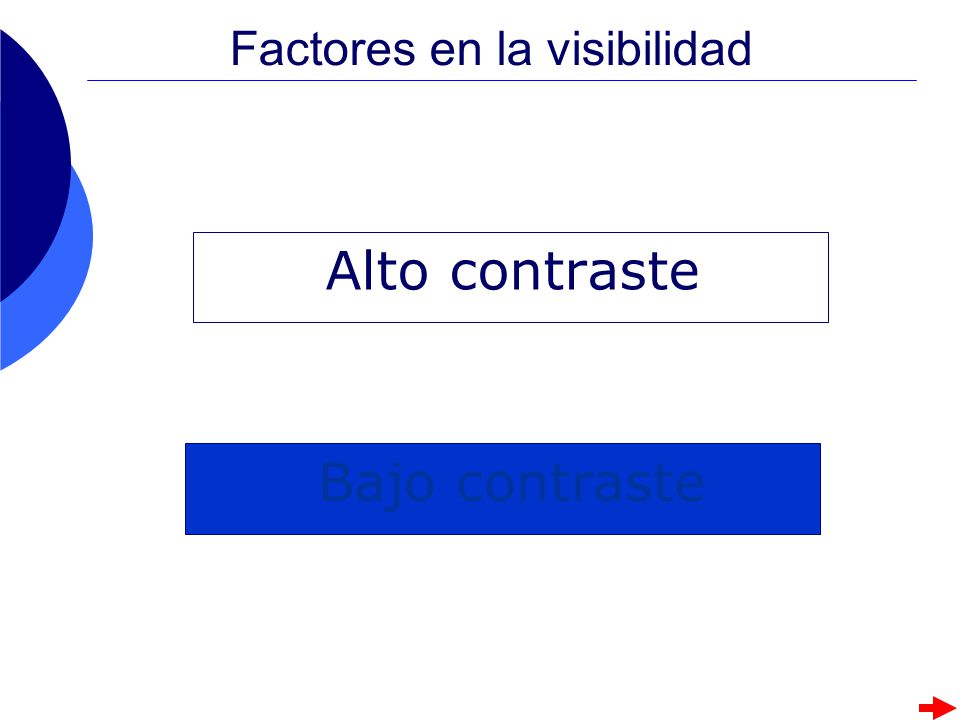

16 Factores en la visibilidad
Alto contraste Bajo contraste

17 Factores en la visibilidad
baja luminancia alta luminancia

18 Factores en la visibilidad
Tamaño Tamaño Contraste Contraste Luminancia Luminancia Contraste Luminancia

19 Luz y color

20 Metodologías de cálculo
Método de las cavidades zonales:

21 Metodologías de cálculo
Método punto por punto Es la aplicación de las dos leyes fundamentales de la Luminotecnia a los efectos de calcular la iluminancia en un punto del espacio. Se aplica para interiores y exteriores. Simple y rápido (verificación).

22 Metodologías de cálculo
Cálculo de alumbrado exterior

23 Metodologías de cálculo
Cálculo de alumbrado exterior

24 Federico Lorenzani Ignacio Nicolao García
Luminotecnia Muchas gracias… Federico Lorenzani Ignacio Nicolao García
