MÉTODOS DE ADQUISICIÓN DE DATOS Y PROCESAMIENTO DE INFORMACIÓN

Presentación del tema: "MÉTODOS DE ADQUISICIÓN DE DATOS Y PROCESAMIENTO DE INFORMACIÓN"— Transcripción de la presentación:

1 MÉTODOS DE ADQUISICIÓN DE DATOS Y PROCESAMIENTO DE INFORMACIÓN
Red de Monitoreo de Calidad del Aire de Bogotá (RMCAB)

2 Redes de calidad del aire
Red de Monitoreo de Calidad del Aire de Bogotá Estaciones y equipos de la RMCAB Métodos de medición Adquisición y validación de datos Realización de informes y publicaciones Temas

3 QUE ES UNA RED DE MONITOREO ?

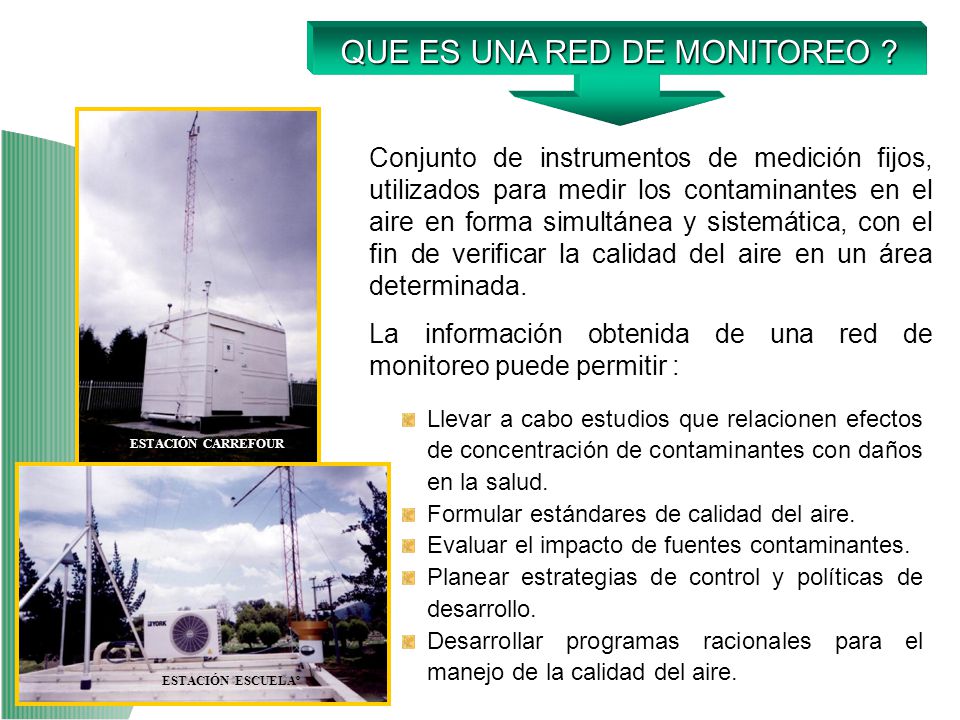

Conjunto de instrumentos de medición fijos, utilizados para medir los contaminantes en el aire en forma simultánea y sistemática, con el fin de verificar la calidad del aire en un área determinada. La información obtenida de una red de monitoreo puede permitir : Llevar a cabo estudios que relacionen efectos de concentración de contaminantes con daños en la salud. Formular estándares de calidad del aire. Evaluar el impacto de fuentes contaminantes. Planear estrategias de control y políticas de desarrollo. Desarrollar programas racionales para el manejo de la calidad del aire. ESTACIÓN CARREFOUR ESTACIÓN ESCUELAº

4 QUE ES LA RMCAB ? OBJETIVO

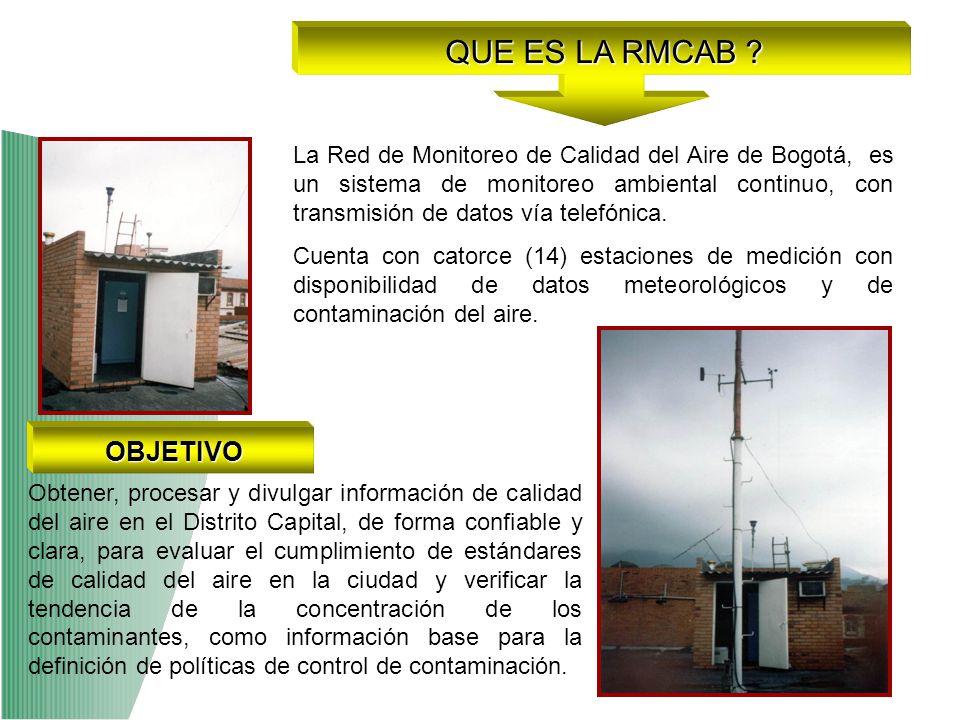

La Red de Monitoreo de Calidad del Aire de Bogotá, es un sistema de monitoreo ambiental continuo, con transmisión de datos vía telefónica. Cuenta con catorce (14) estaciones de medición con disponibilidad de datos meteorológicos y de contaminación del aire. OBJETIVO Obtener, procesar y divulgar información de calidad del aire en el Distrito Capital, de forma confiable y clara, para evaluar el cumplimiento de estándares de calidad del aire en la ciudad y verificar la tendencia de la concentración de los contaminantes, como información base para la definición de políticas de control de contaminación.

5 ESTACIONES DE LA RMCAB La RMCAB está compuesta por 14 estaciones de medición con disponibilidad de información meteorológica y de contaminación del aire.

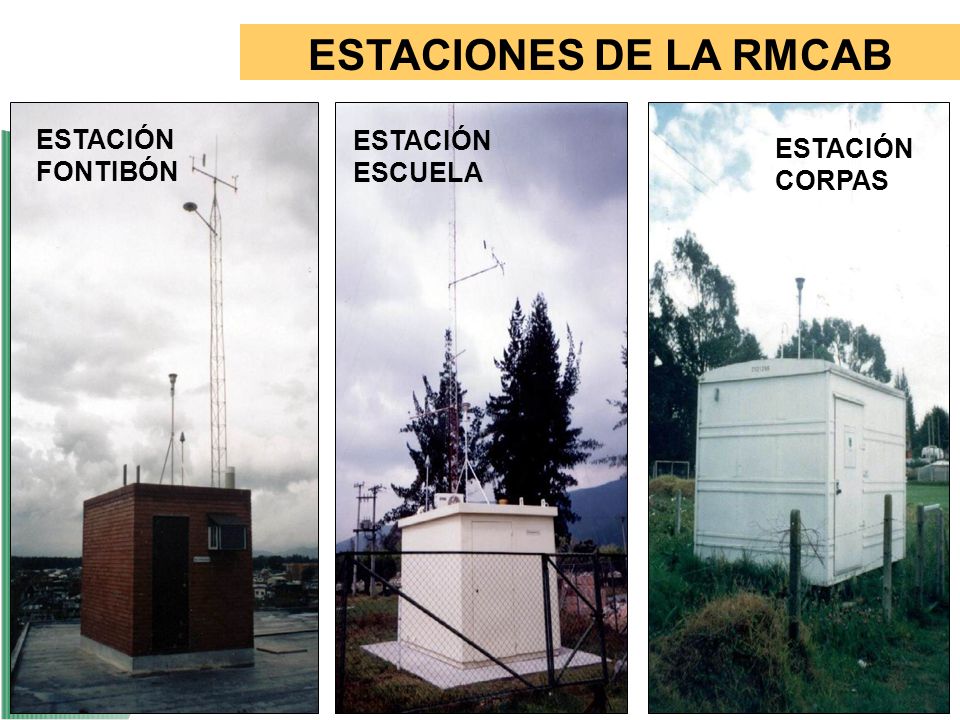

6 ESTACIONES DE LA RMCAB ESTACIÓN FONTIBÓN ESTACIÓN ESCUELA
ESTACIÓN CORPAS

7 Toma muestras de los analizadores

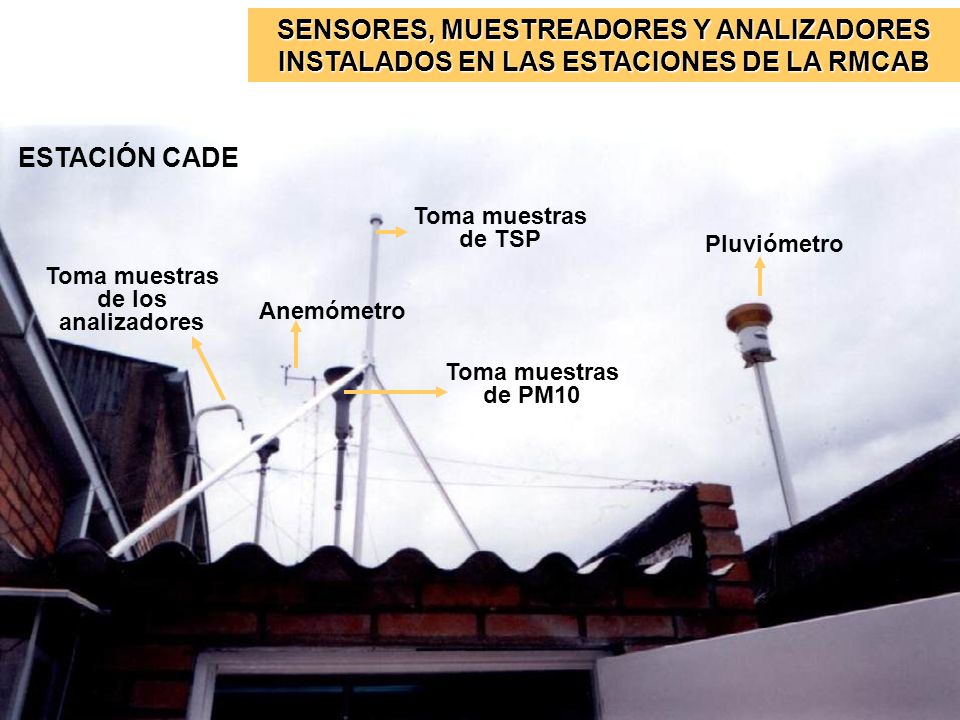

SENSORES, MUESTREADORES Y ANALIZADORES INSTALADOS EN LAS ESTACIONES DE LA RMCAB ESTACIÓN CADE Toma muestras de TSP Pluviómetro Toma muestras de los analizadores Anemómetro Toma muestras de PM10

8 SENSORES INSTALADOS EN LAS ESTACIONES DE RMCAB
MUESTREADORES ANALIZADORES PM10 PST CO SO2 NOX O3 No 1 - UNIV. EL BOSQUE No 3 - SONY No 6 - CARREFOUR No 7 - CAZUCÁ No 8 - ESCUELA No 5 - IDRD No 10 - STO. TOMAS No 11 - CORPAS No 12 - CADE No 13 - MERCK No 14 - FONTIBON

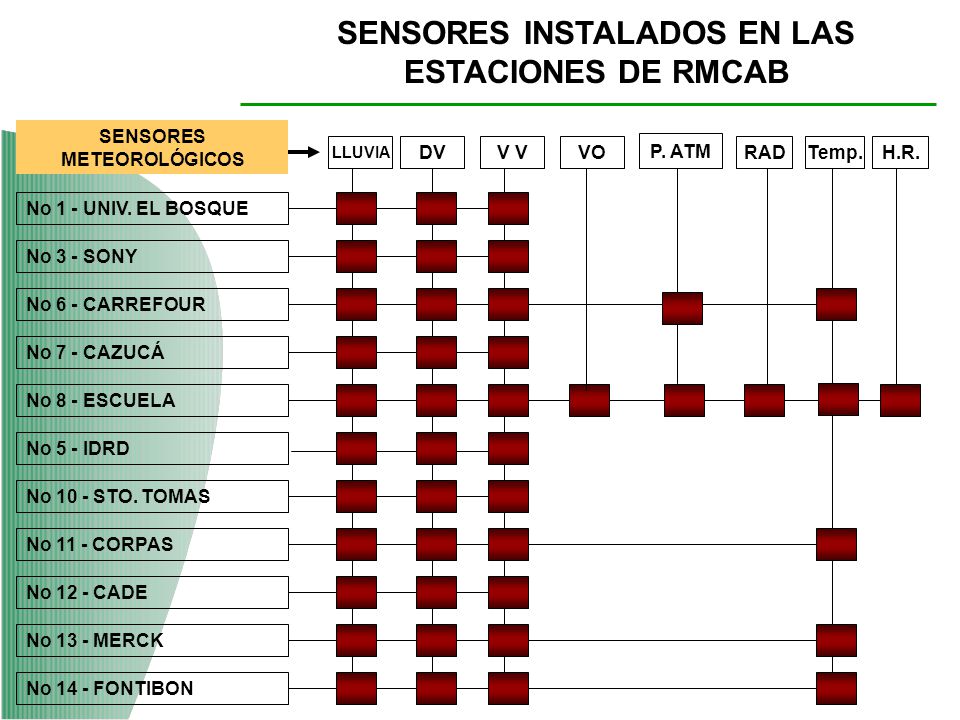

9 SENSORES INSTALADOS EN LAS ESTACIONES DE RMCAB SENSORES METEOROLÓGICOS
LLUVIA DV V V VO P. ATM RAD Temp. H.R. No 1 - UNIV. EL BOSQUE No 3 - SONY No 6 - CARREFOUR No 7 - CAZUCÁ No 8 - ESCUELA No 5 - IDRD No 10 - STO. TOMAS No 11 - CORPAS No 12 - CADE No 13 - MERCK No 14 - FONTIBON

10 MÉTODOS DE MONITOREO Los métodos de medición de calidad del aire se pueden clasificar en cuatro grupos: Muestreadores Pasivos Muestreadores Activos Analizadores automáticos Sensores Remotos ANALIZADORES HC ESTACIÓN CARREFOUR

11 MÉTODOS DE MONITOREO MÉTODO VENTAJAS DESVENTAJAS Muy Económicos

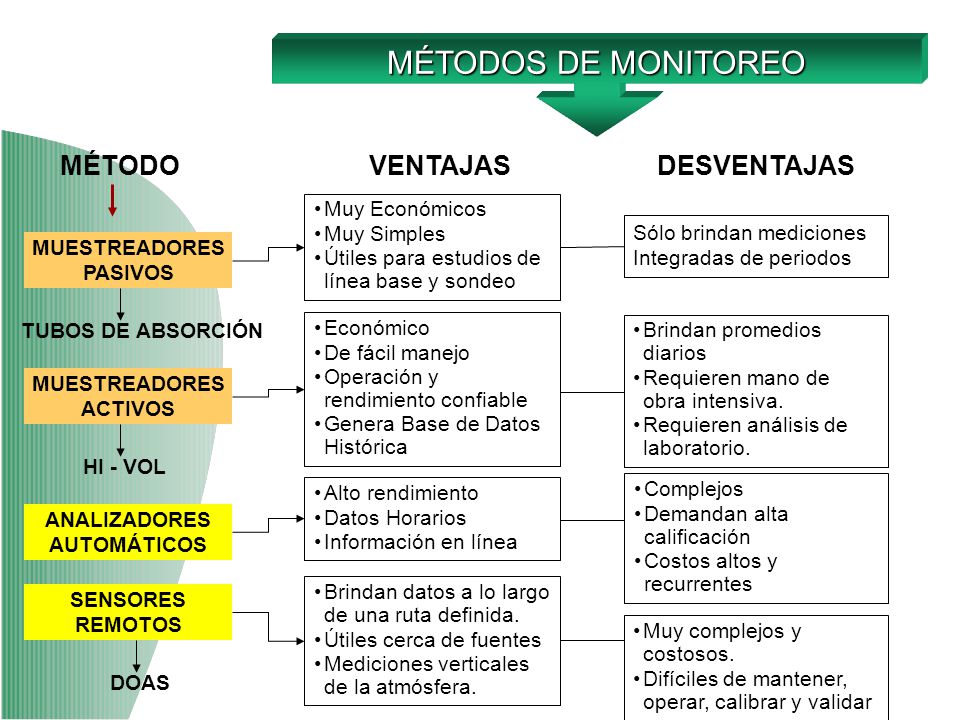

Muy Simples Útiles para estudios de línea base y sondeo Sólo brindan mediciones Integradas de periodos MUESTREADORES PASIVOS TUBOS DE ABSORCIÓN Económico De fácil manejo Operación y rendimiento confiable Genera Base de Datos Histórica Brindan promedios diarios Requieren mano de obra intensiva. Requieren análisis de laboratorio. MUESTREADORES ACTIVOS HI - VOL Alto rendimiento Datos Horarios Información en línea Complejos Demandan alta calificación Costos altos y recurrentes ANALIZADORES AUTOMÁTICOS Brindan datos a lo largo de una ruta definida. Útiles cerca de fuentes Mediciones verticales de la atmósfera. SENSORES REMOTOS Muy complejos y costosos. Difíciles de mantener, operar, calibrar y validar DOAS

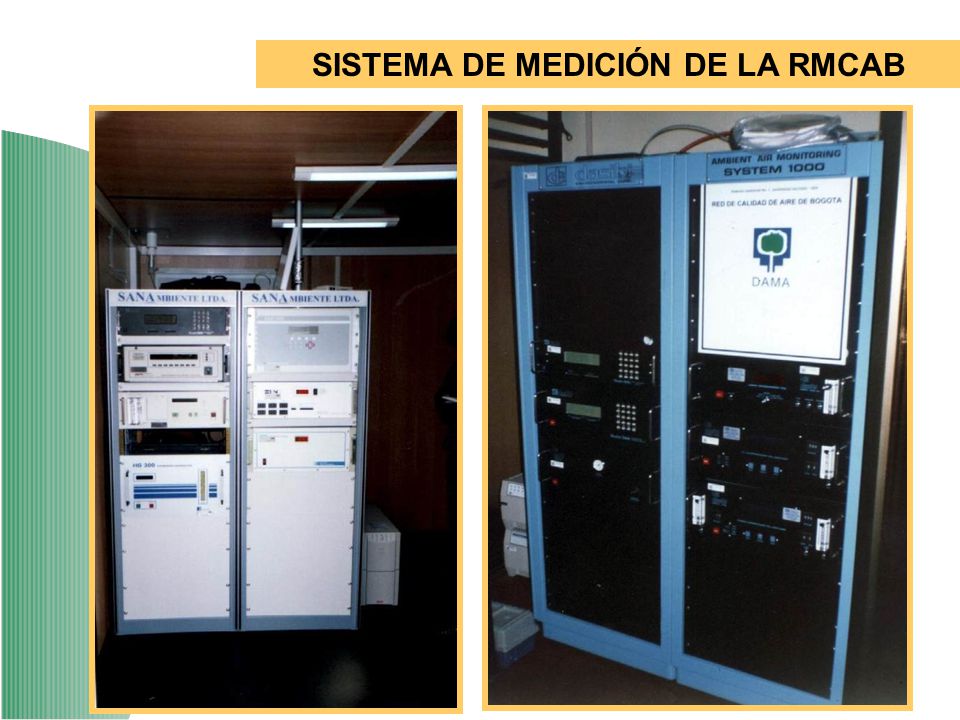

12 SISTEMA DE MEDICIÓN DE LA RMCAB

13 COMPONENTES DE LAS ESTACIONES

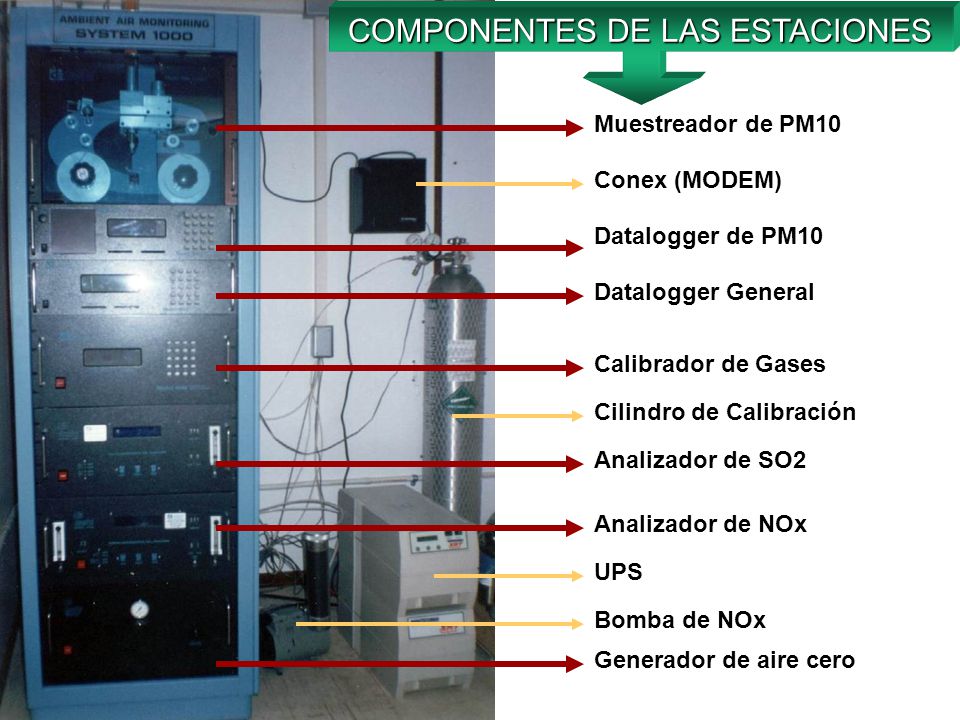

Muestreador de PM10 Conex (MODEM) Datalogger de PM10 Datalogger General Calibrador de Gases Cilindro de Calibración Analizador de SO2 Analizador de NOx UPS Bomba de NOx Generador de aire cero

14 MÉTODO DE MEDICIÓN DE PM10 DE LA RMCAB
Muestreador PM10

15 MÉTODO DE MEDICIÓN DE PM10 DE LA RMCAB

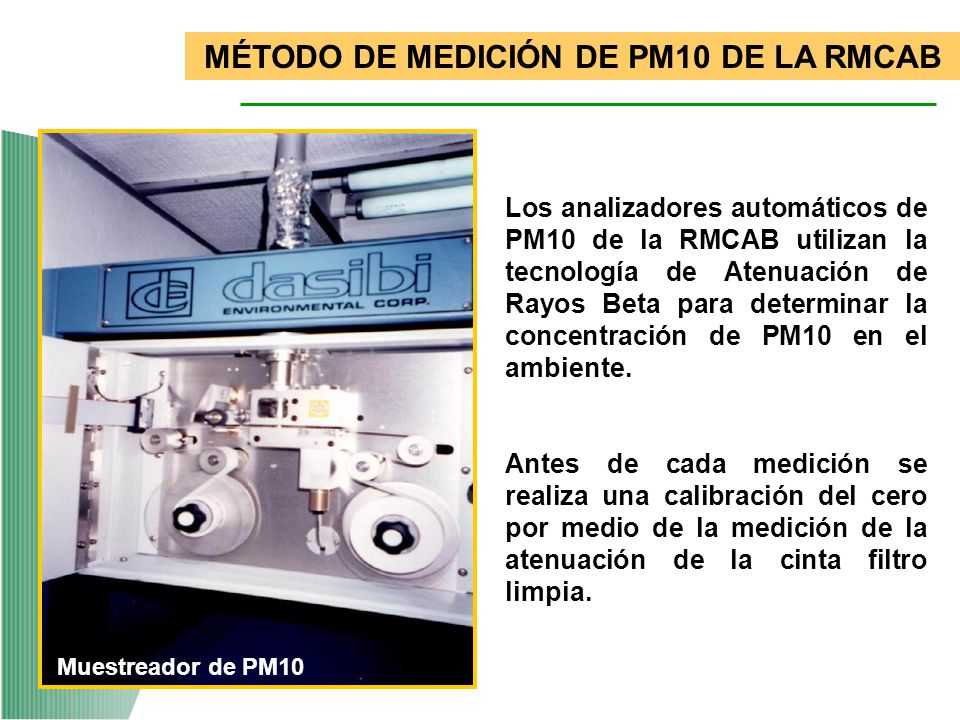

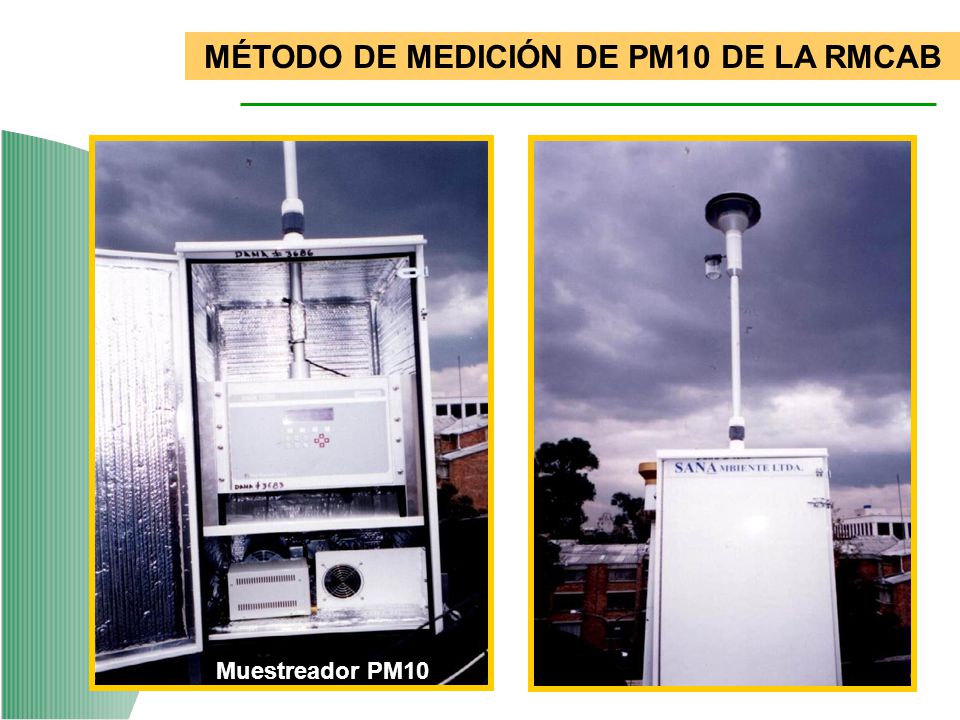

Los analizadores automáticos de PM10 de la RMCAB utilizan la tecnología de Atenuación de Rayos Beta para determinar la concentración de PM10 en el ambiente. Antes de cada medición se realiza una calibración del cero por medio de la medición de la atenuación de la cinta filtro limpia. Muestreador de PM10

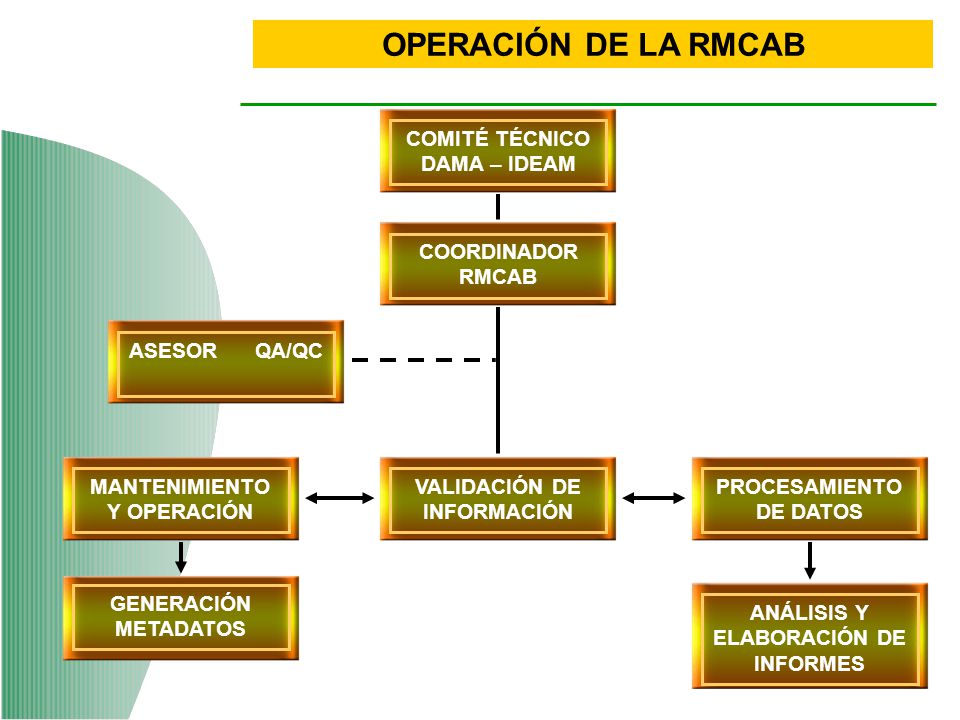

16 OPERACIÓN DE LA RMCAB COMITÉ TÉCNICO DAMA – IDEAM COORDINADOR RMCAB
ASESOR QA/QC MANTENIMIENTO Y OPERACIÓN VALIDACIÓN DE INFORMACIÓN PROCESAMIENTO DE DATOS GENERACIÓN METADATOS ANÁLISIS Y ELABORACIÓN DE INFORMES

17 GENERACIÓN DE METADATOS
BITÁCORA DIARIA REVISIÓN MANUAL DE CERO Y SPAN CALIBRACIÓN DE EQUIPOS REVISIÓN DE DATOS EN CAMPO

18 PROCESAMIENTO DE DATOS

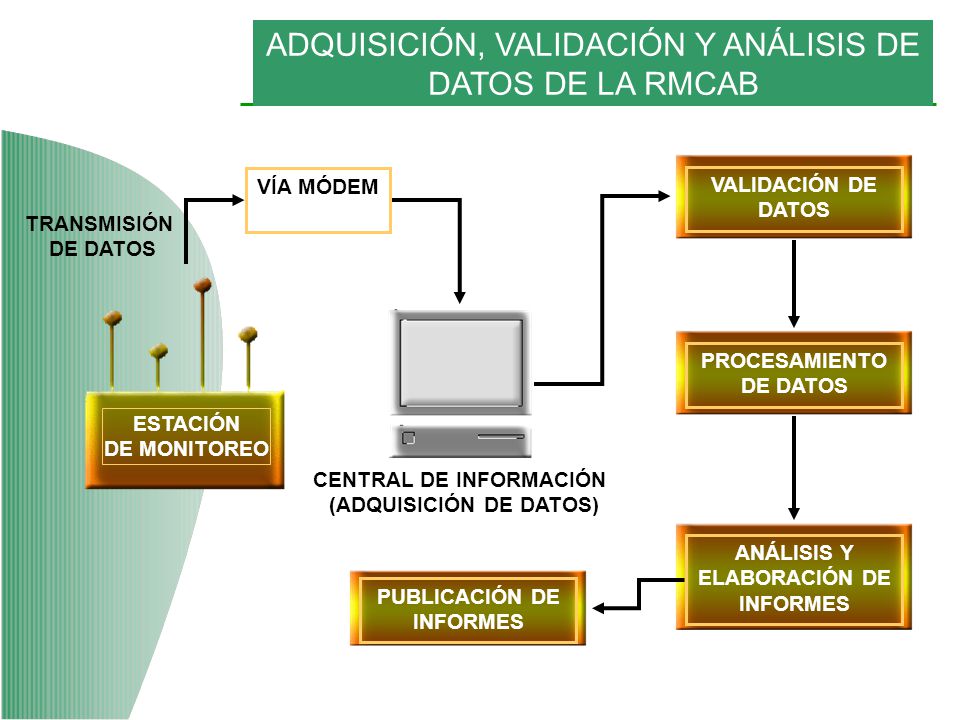

ADQUISICIÓN, VALIDACIÓN Y ANÁLISIS DE DATOS DE LA RMCAB VALIDACIÓN DE DATOS VÍA MÓDEM TRANSMISIÓN DE DATOS ESTACIÓN DE MONITOREO PROCESAMIENTO DE DATOS CENTRAL DE INFORMACIÓN (ADQUISICIÓN DE DATOS) ANÁLISIS Y ELABORACIÓN DE INFORMES PUBLICACIÓN DE INFORMES

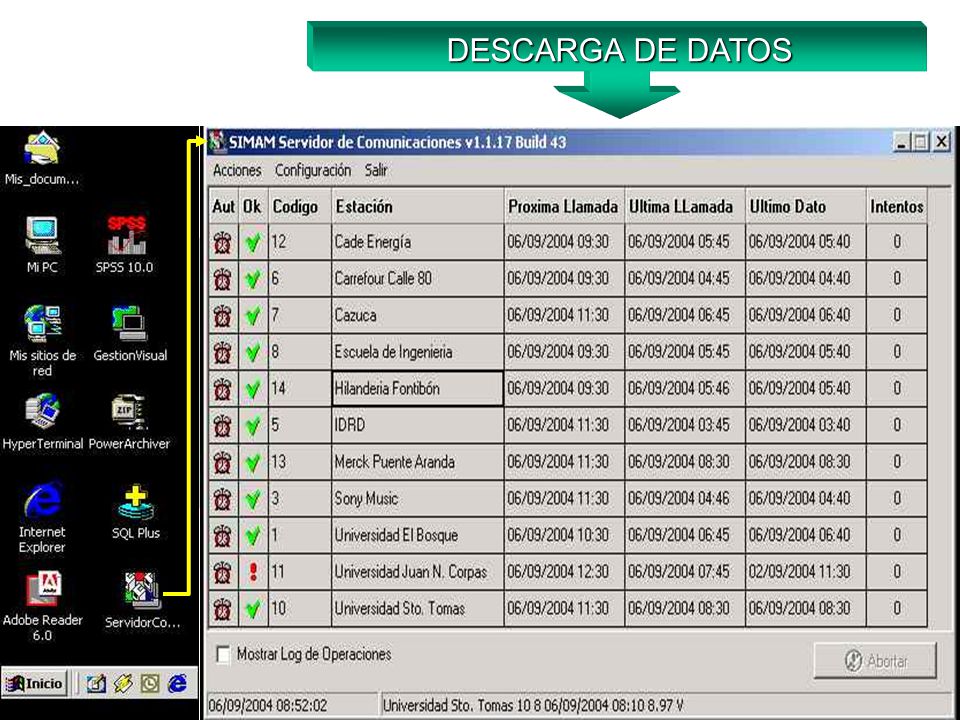

19 DESCARGA DE DATOS

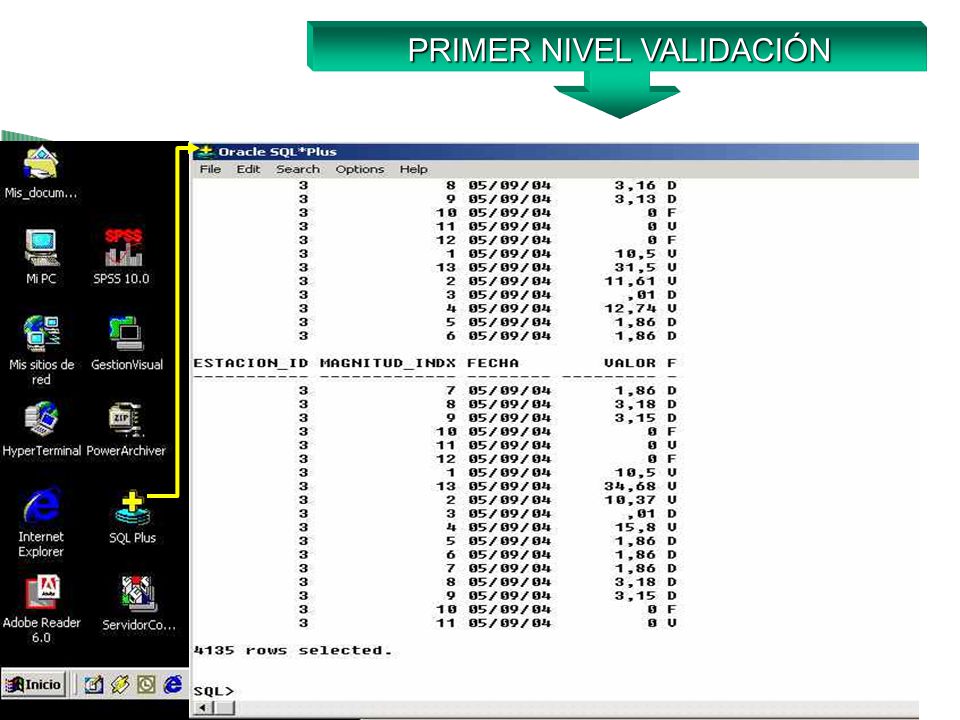

20 PRIMER NIVEL VALIDACIÓN

21 PRIMER NIVEL DE VALIDACIÓN

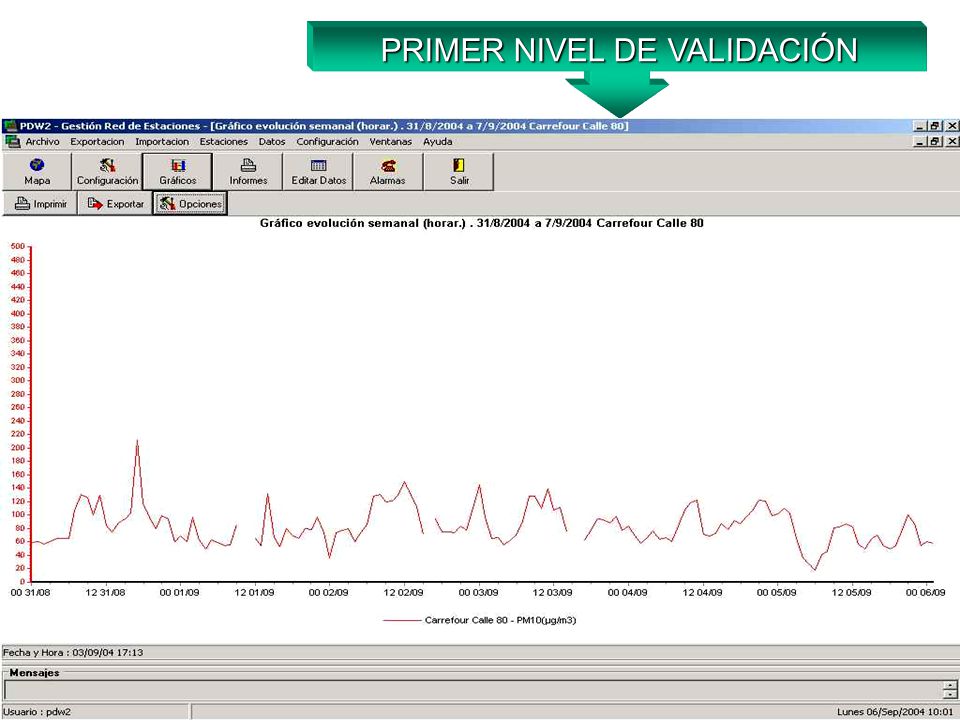

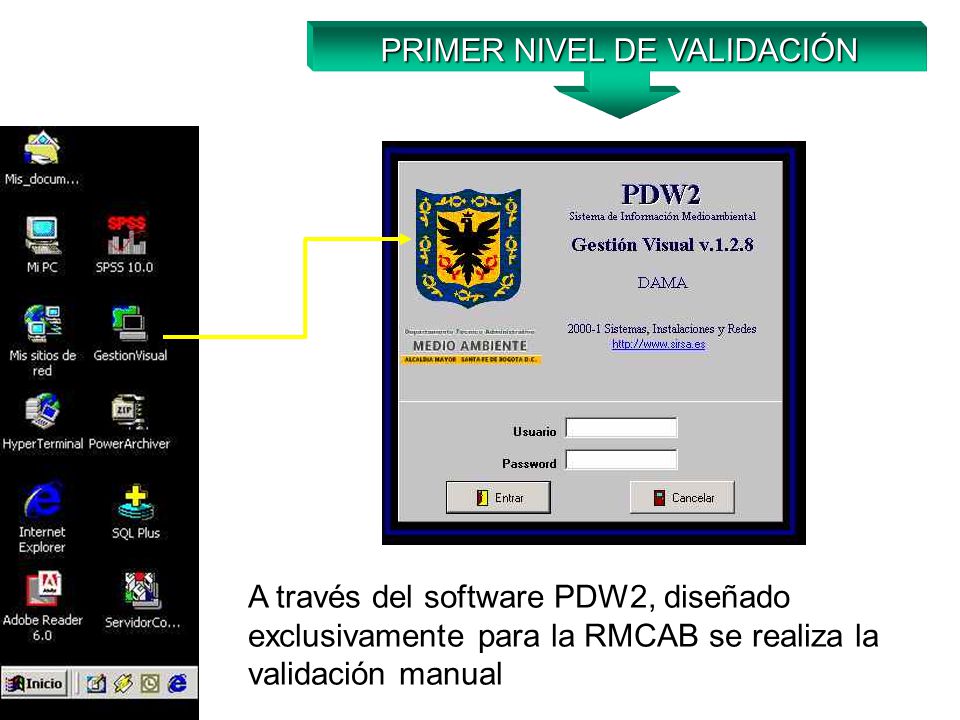

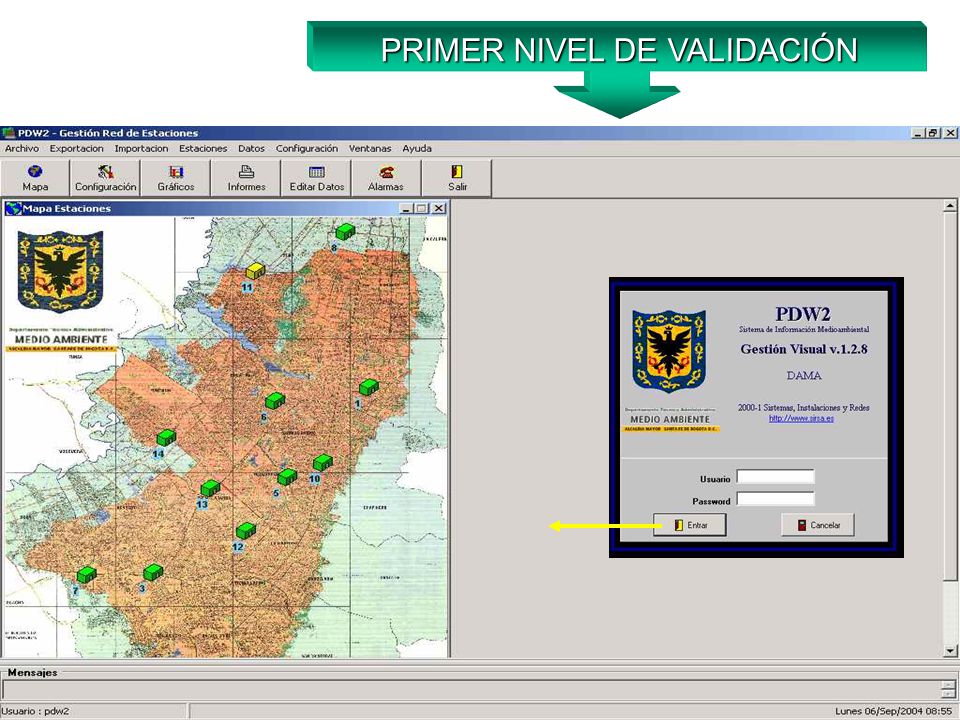

A través del software PDW2, diseñado exclusivamente para la RMCAB se realiza la validación manual

22 PRIMER NIVEL DE VALIDACIÓN

23 PRIMER NIVEL DE VALIDACIÓN

24 PRIMER NIVEL DE VALIDACIÓN

25 SEGUNDO NIVEL DE VALIDACION
Revisión los datos marcados por la validación automática Revisión los datos marcados por la validación manual Ajuste de datos por desviación de cero, span y calibración Revisión de datos validos

26 INFORME DE RECUPERACIÓN Y VALIDACIÓN DE DATOS

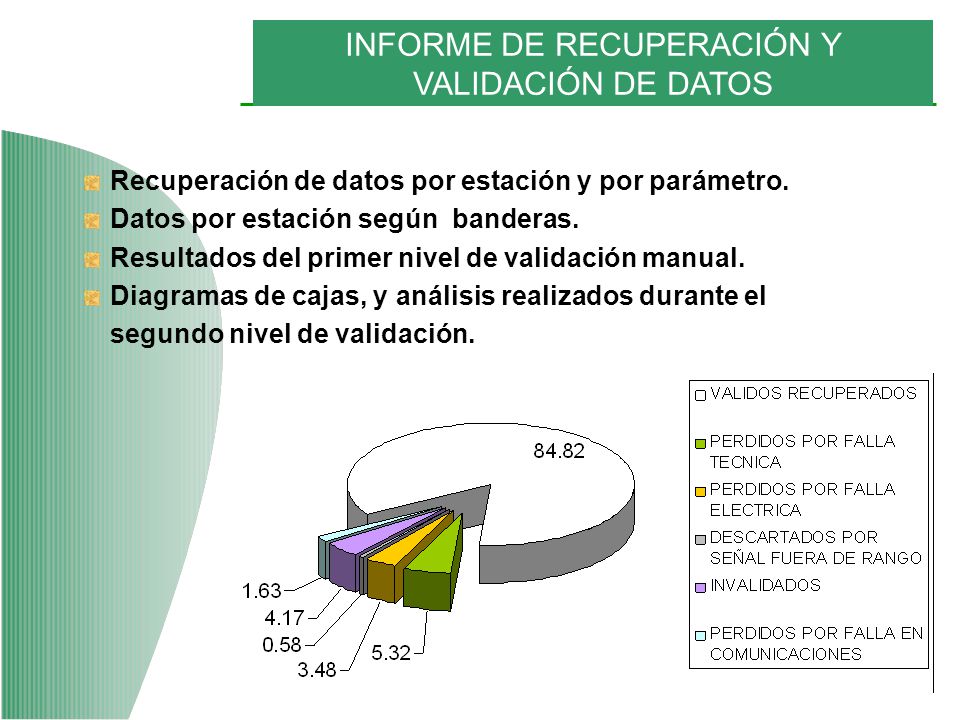

Recuperación de datos por estación y por parámetro. Datos por estación según banderas. Resultados del primer nivel de validación manual. Diagramas de cajas, y análisis realizados durante el segundo nivel de validación.

27 PROCESAMIENTO DE DATOS

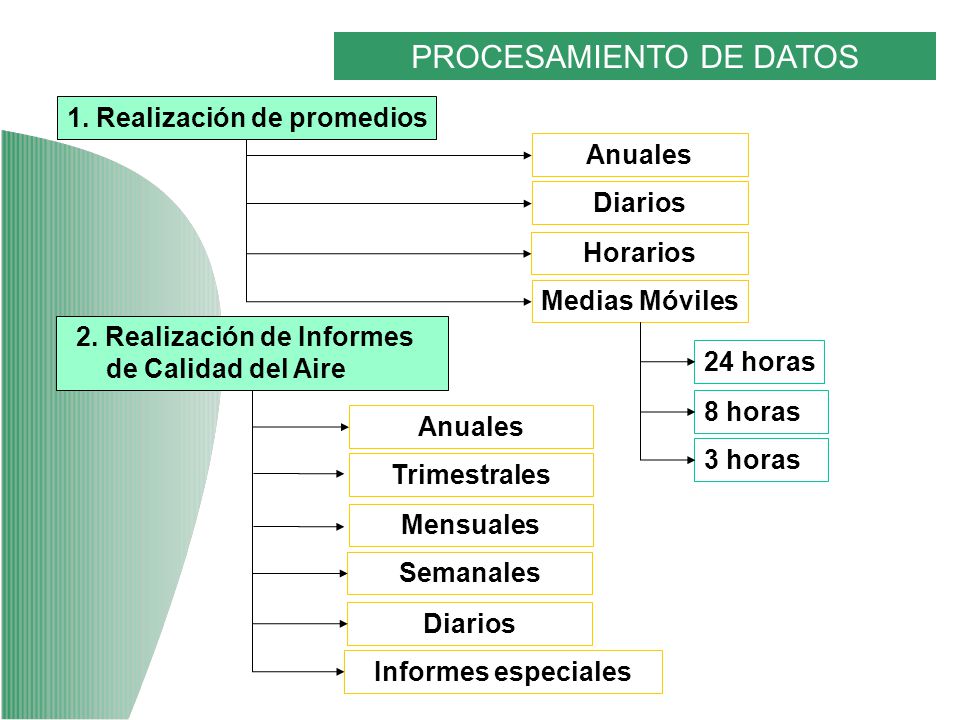

1. Realización de promedios Anuales Diarios Horarios Medias Móviles 2. Realización de Informes de Calidad del Aire 24 horas 8 horas Anuales 3 horas Trimestrales Mensuales Semanales Diarios Informes especiales

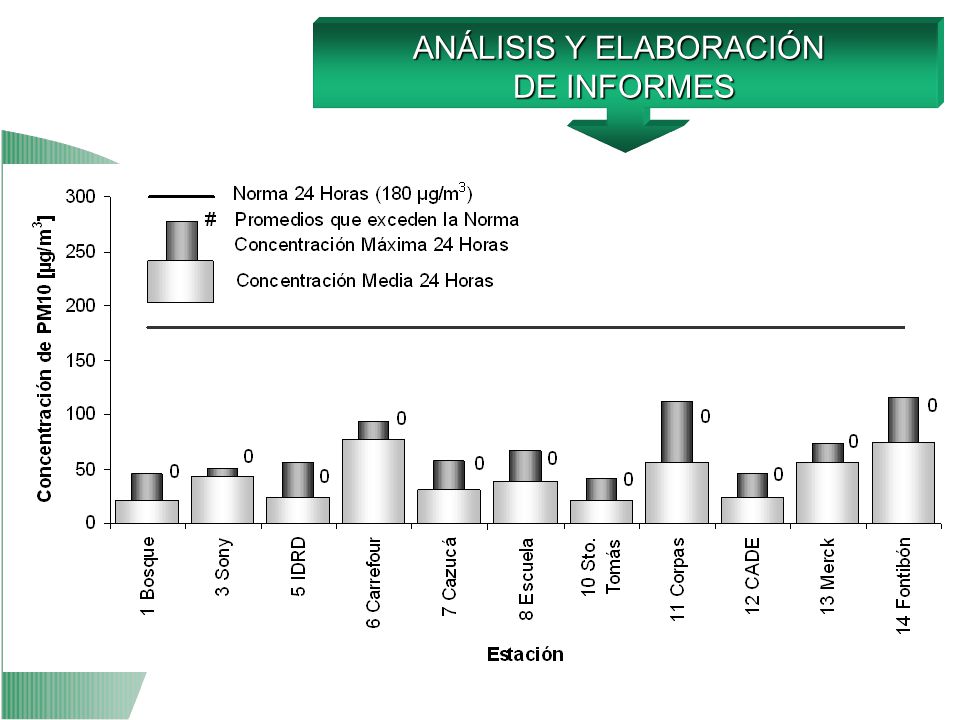

28 ANÁLISIS Y ELABORACIÓN
DE INFORMES

29 ANÁLISIS Y ELABORACIÓN
DE INFORMES

30 ANÁLISIS Y ELABORACIÓN

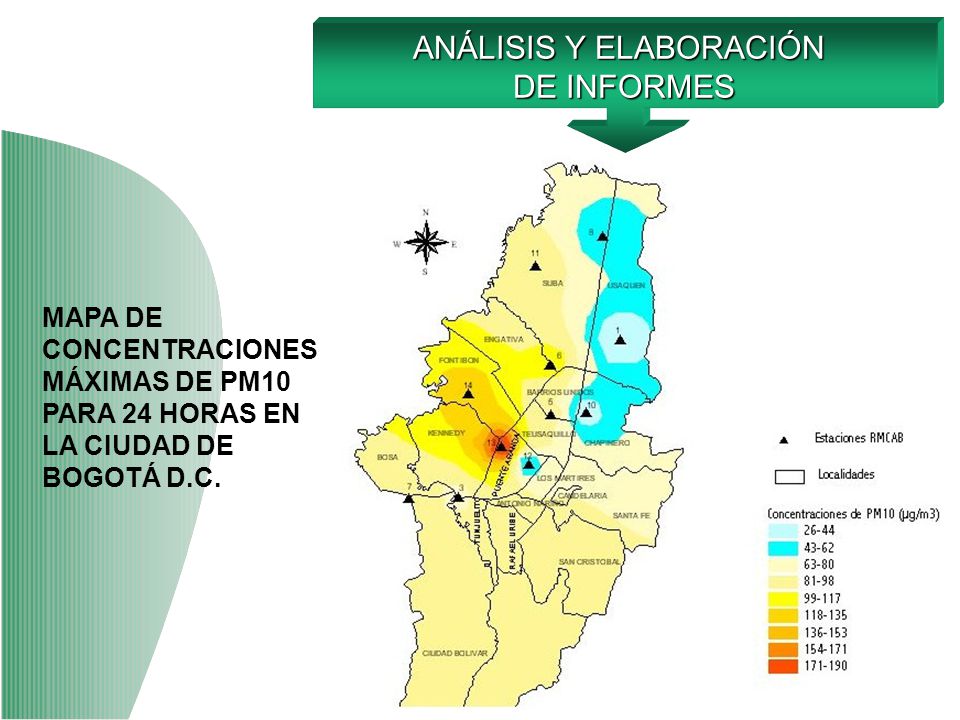

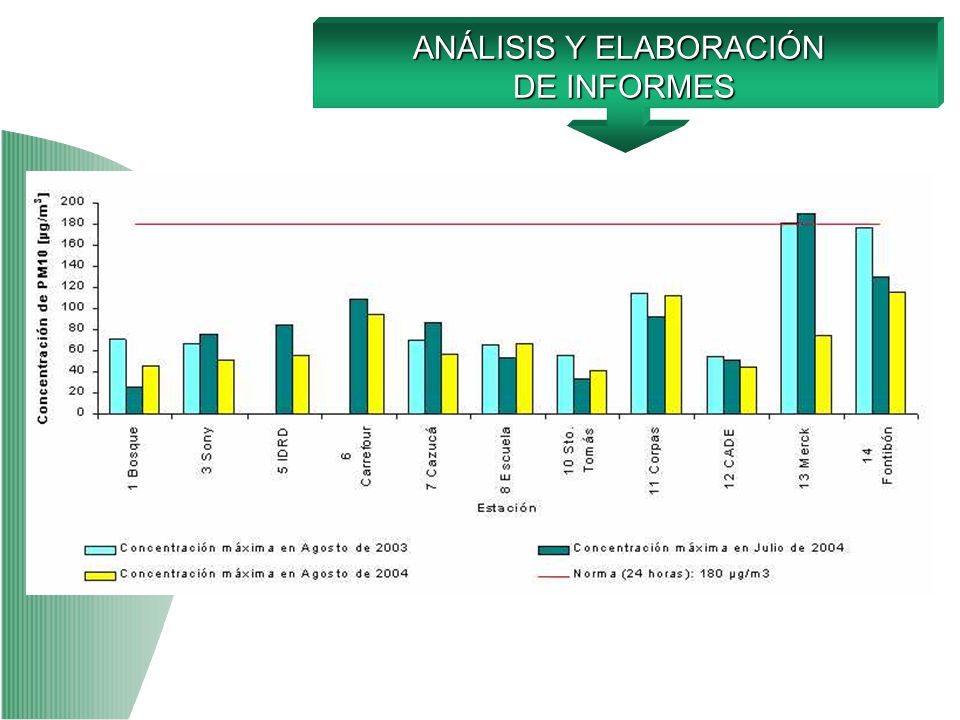

DE INFORMES MAPA DE CONCENTRACIONES MÁXIMAS DE PM10 PARA 24 HORAS EN LA CIUDAD DE BOGOTÁ D.C.

31 COMPORTAMIENTOS TÍPICOS

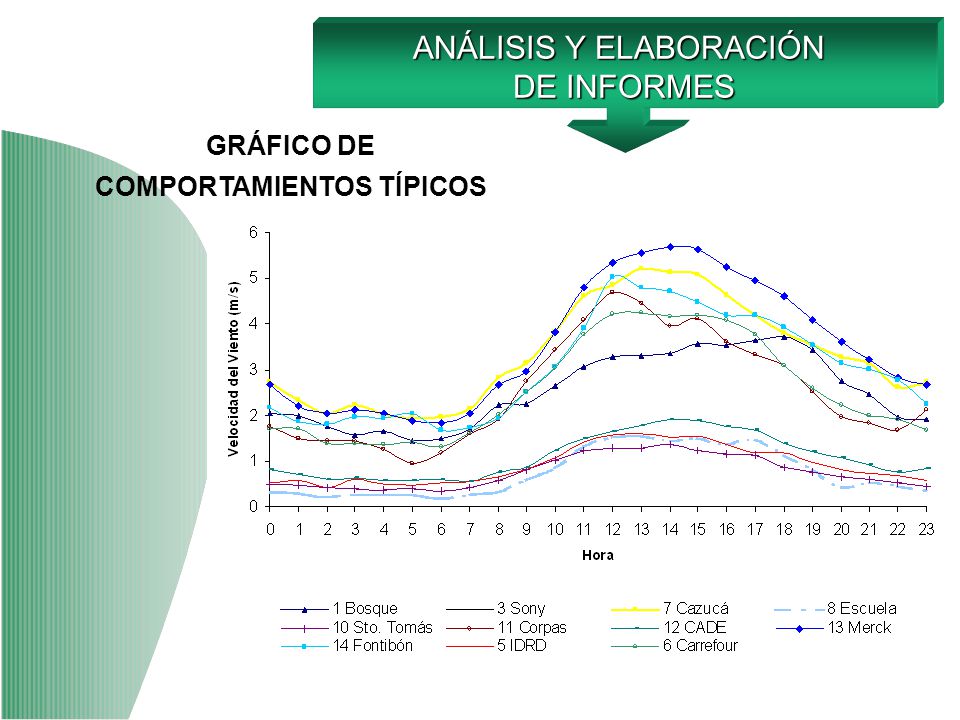

ANÁLISIS Y ELABORACIÓN DE INFORMES GRÁFICO DE COMPORTAMIENTOS TÍPICOS

32 ELABORACIÓN DE GRÁFICOS

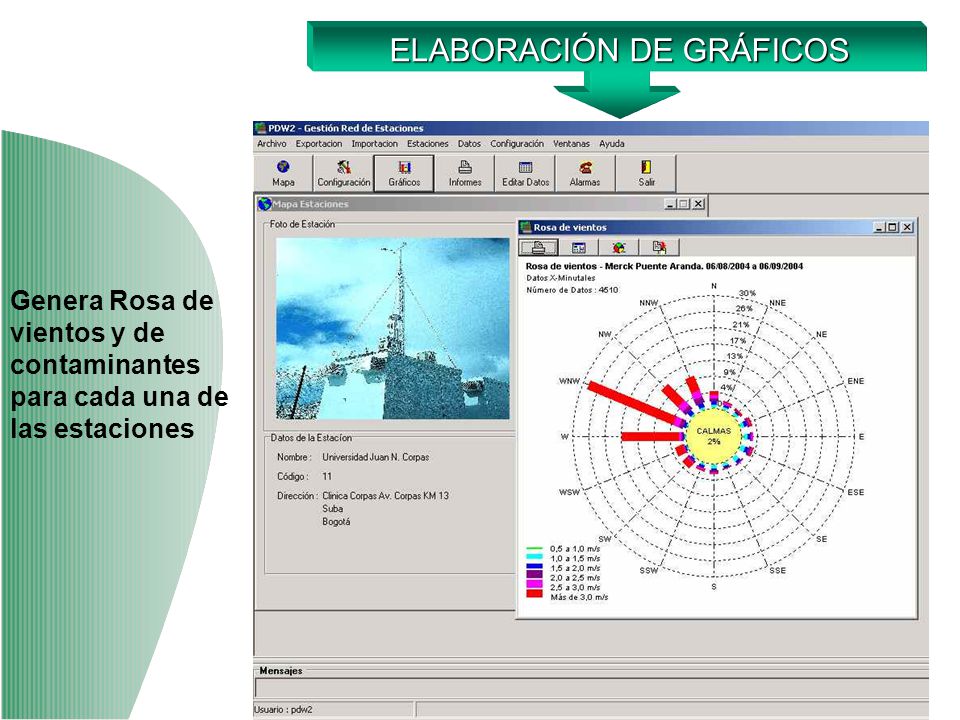

Genera Rosa de vientos y de contaminantes para cada una de las estaciones

33 ANÁLISIS Y ELABORACIÓN

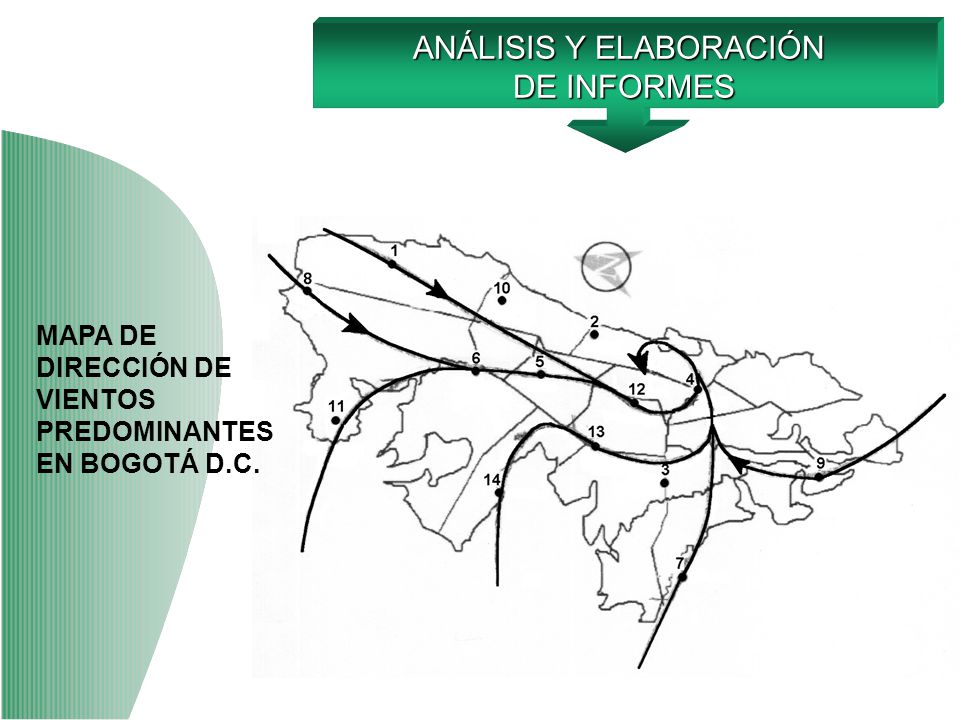

DE INFORMES MAPA DE DIRECCIÓN DE VIENTOS PREDOMINANTES EN BOGOTÁ D.C.

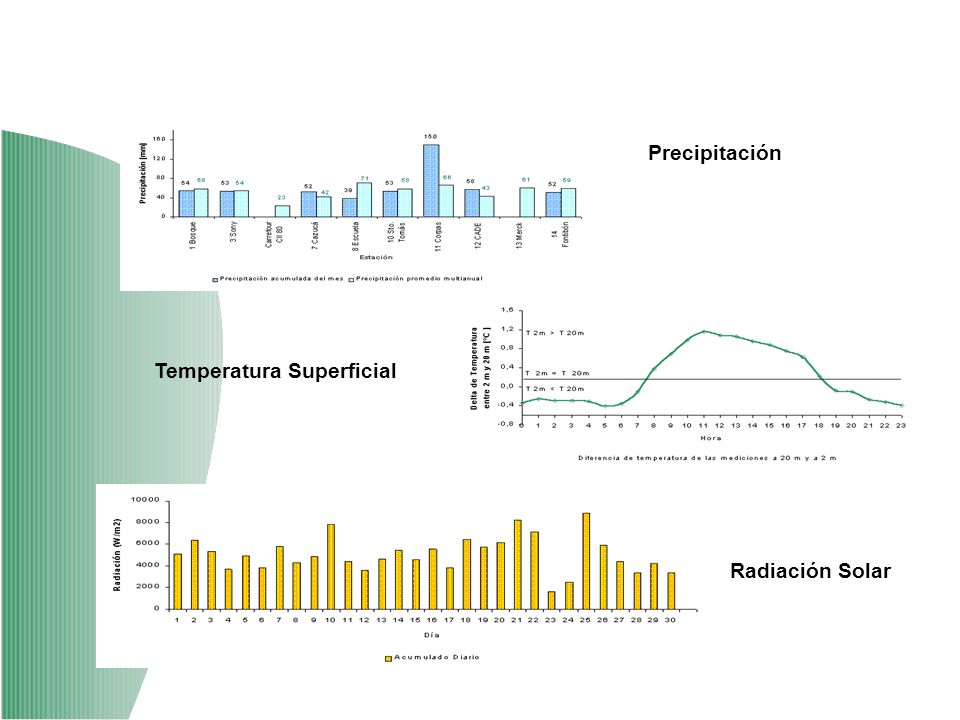

34 Precipitación Temperatura Superficial Radiación Solar

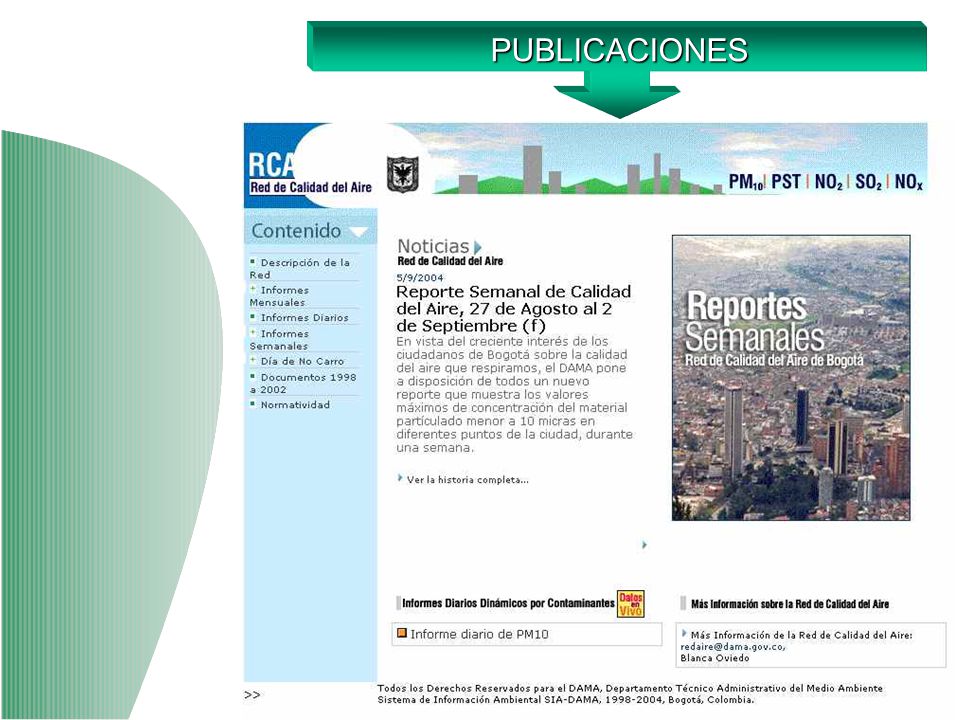

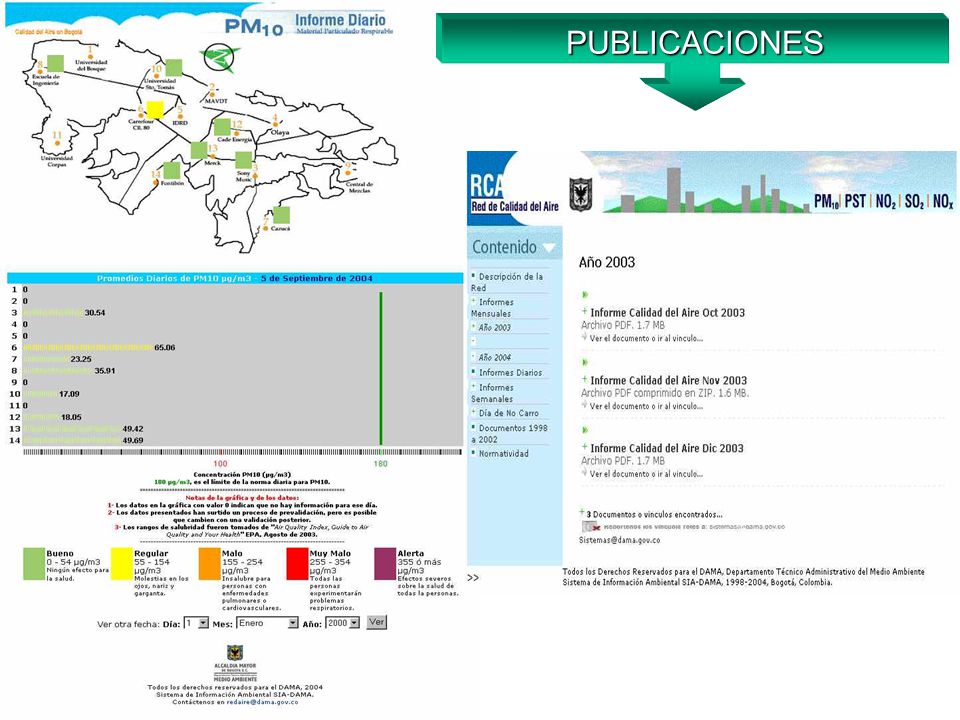

35 PUBLICACIONES

36 PUBLICACIONES
