1 Redes de Transmisión de Datos
Unidad VII. Protocolos

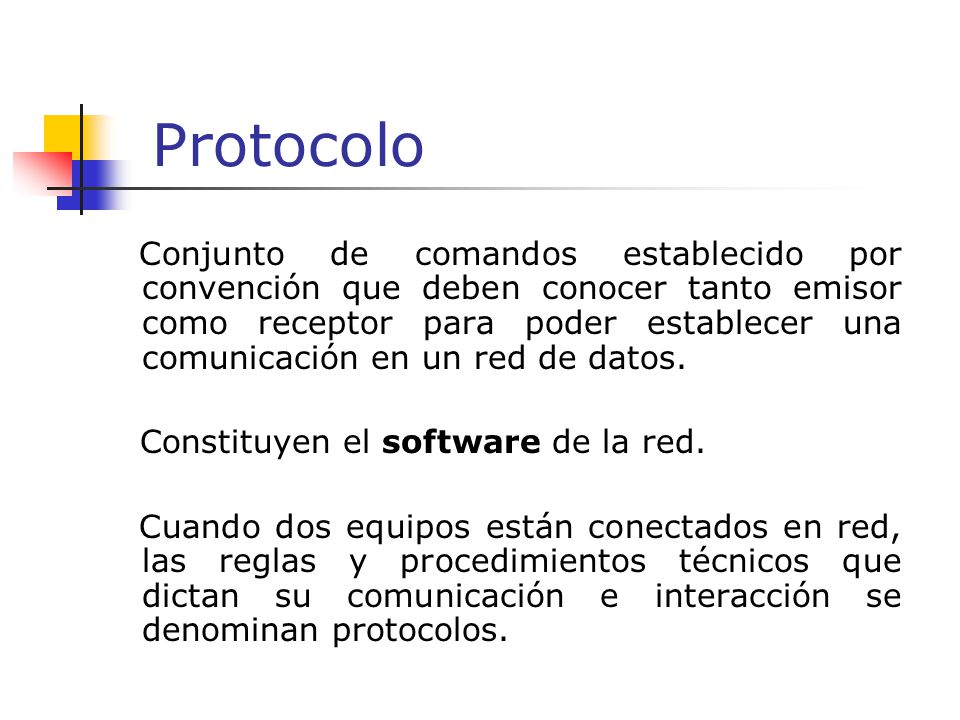

2 Protocolo Conjunto de comandos establecido por convención que deben conocer tanto emisor como receptor para poder establecer una comunicación en un red de datos. Constituyen el software de la red. Cuando dos equipos están conectados en red, las reglas y procedimientos técnicos que dictan su comunicación e interacción se denominan protocolos.

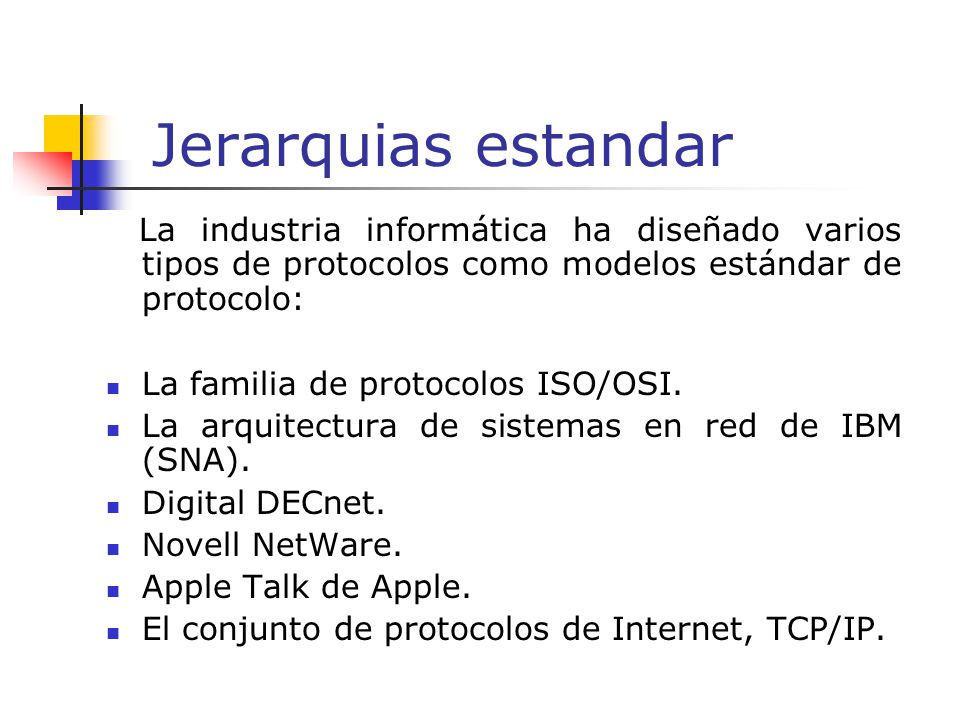

3 Jerarquias estandar La industria informática ha diseñado varios tipos de protocolos como modelos estándar de protocolo: La familia de protocolos ISO/OSI. La arquitectura de sistemas en red de IBM (SNA). Digital DECnet. Novell NetWare. Apple Talk de Apple. El conjunto de protocolos de Internet, TCP/IP.

4 Protocolos de aplicacion
Los protocolos de aplicación proporcionan interacción entre aplicaciones e intercambio de datos. APPC (Comunicación avanzada entre programas): Protocolo SNA Trabajo en Grupo de IBM, mayormente utilizado en equipos AS/400. FTAM (Acceso y gestión de la transferencia de archivos): Un protocolo OSI de acceso a archivos

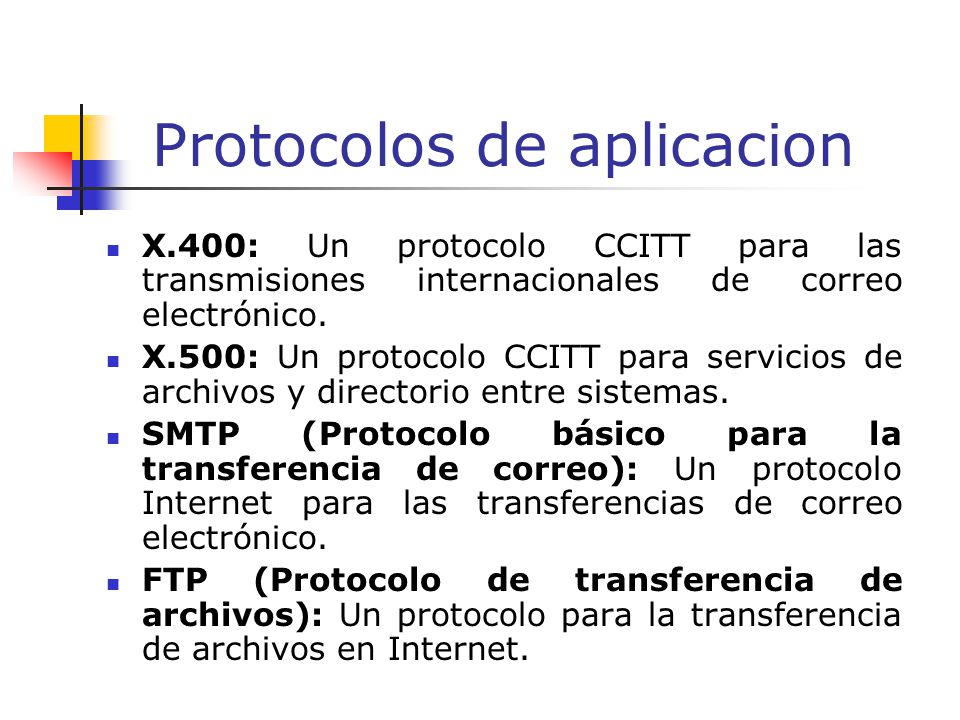

5 Protocolos de aplicacion
X.400: Un protocolo CCITT para las transmisiones internacionales de correo electrónico. X.500: Un protocolo CCITT para servicios de archivos y directorio entre sistemas. SMTP (Protocolo básico para la transferencia de correo): Un protocolo Internet para las transferencias de correo electrónico. FTP (Protocolo de transferencia de archivos): Un protocolo para la transferencia de archivos en Internet.

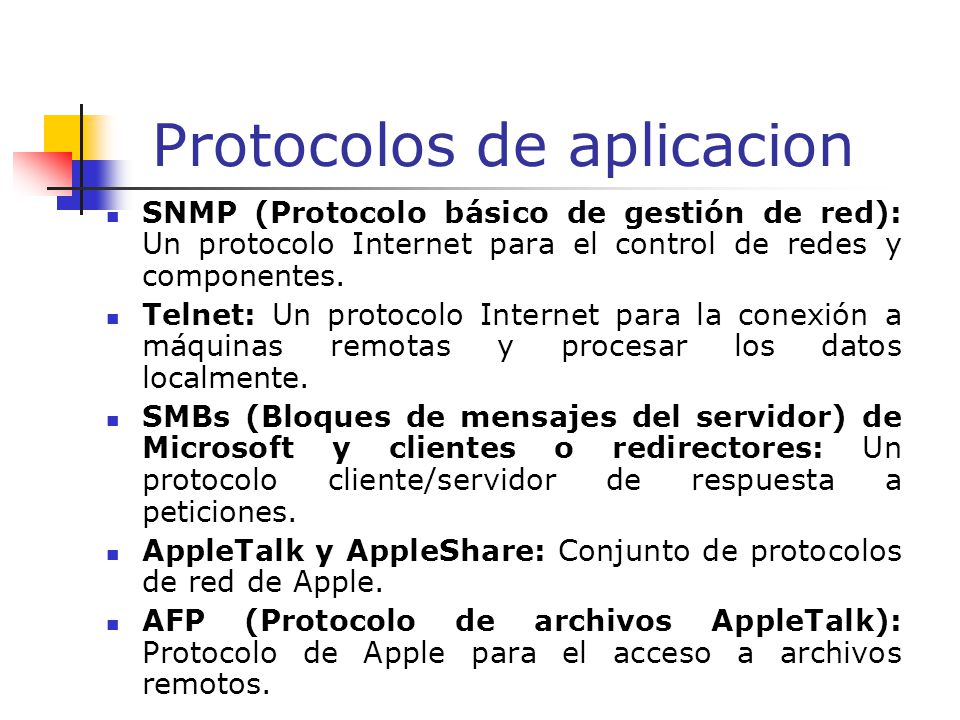

6 Protocolos de aplicacion
SNMP (Protocolo básico de gestión de red): Un protocolo Internet para el control de redes y componentes. Telnet: Un protocolo Internet para la conexión a máquinas remotas y procesar los datos localmente. SMBs (Bloques de mensajes del servidor) de Microsoft y clientes o redirectores: Un protocolo cliente/servidor de respuesta a peticiones. AppleTalk y AppleShare: Conjunto de protocolos de red de Apple.  AFP (Protocolo de archivos AppleTalk): Protocolo de Apple para el acceso a archivos remotos.

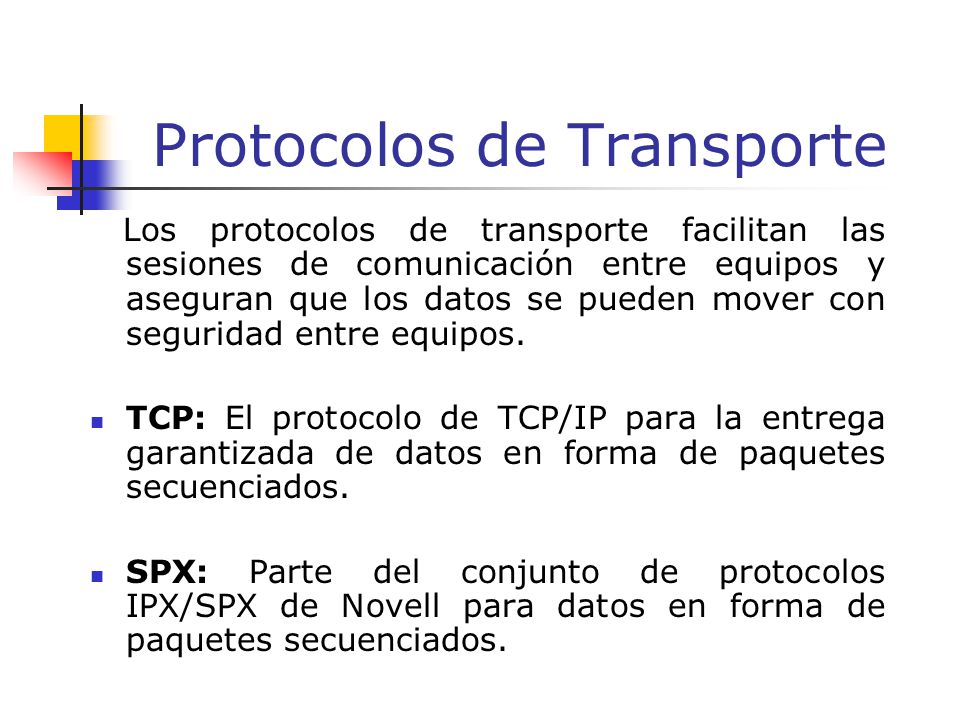

7 Protocolos de Transporte
 Los protocolos de transporte facilitan las sesiones de comunicación entre equipos y aseguran que los datos se pueden mover con seguridad entre equipos.  TCP: El protocolo de TCP/IP para la entrega garantizada de datos en forma de paquetes secuenciados. SPX: Parte del conjunto de protocolos IPX/SPX de Novell para datos en forma de paquetes secuenciados.

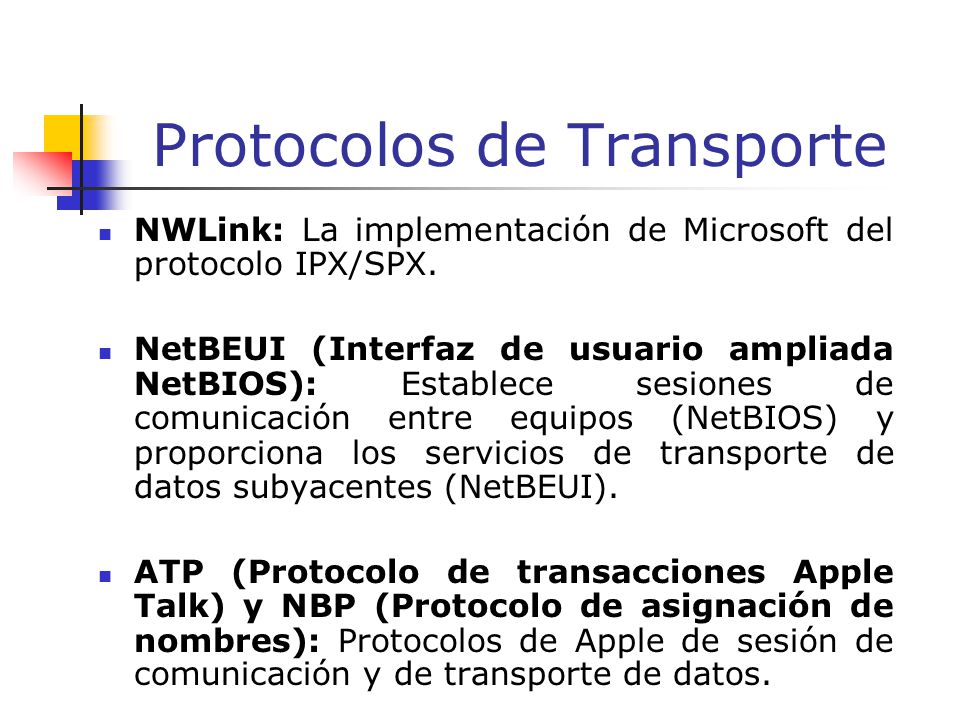

8 Protocolos de Transporte
NWLink: La implementación de Microsoft del protocolo IPX/SPX. NetBEUI (Interfaz de usuario ampliada NetBIOS): Establece sesiones de comunicación entre equipos (NetBIOS) y proporciona los servicios de transporte de datos subyacentes (NetBEUI). ATP (Protocolo de transacciones Apple Talk) y NBP (Protocolo de asignación de nombres): Protocolos de Apple de sesión de comunicación y de transporte de datos.

9 Protocolos de Red   Los protocolos de red proporcionan lo que se denominan «servicios de enlace». IP: El protocolo de TCP/IP para el encaminamiento de paquetes.  IPX: El protocolo de Novell para el encaminamiento de paquetes.  NWLink: La implementación de Microsoft del protocolo IPX/SPX. NetBEUI: Un protocolo de transporte que proporciona servicios de transporte de datos para sesiones y aplicaciones NetBIOS.

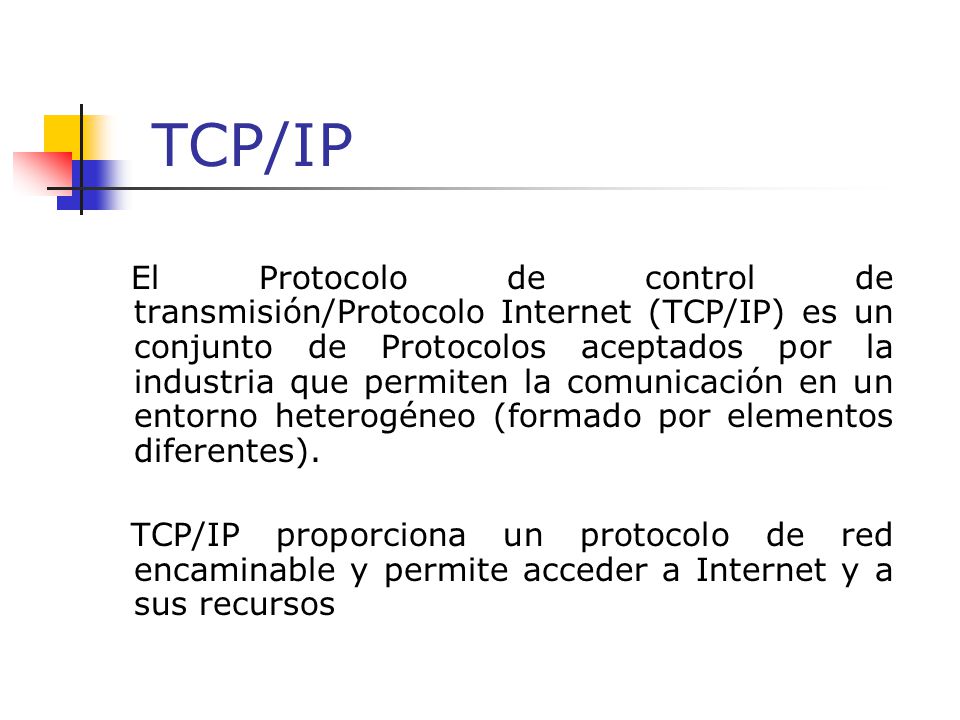

10 TCP/IP El Protocolo de control de transmisión/Protocolo Internet (TCP/IP) es un conjunto de Protocolos aceptados por la industria que permiten la comunicación en un entorno heterogéneo (formado por elementos diferentes). TCP/IP proporciona un protocolo de red encaminable y permite acceder a Internet y a sus recursos

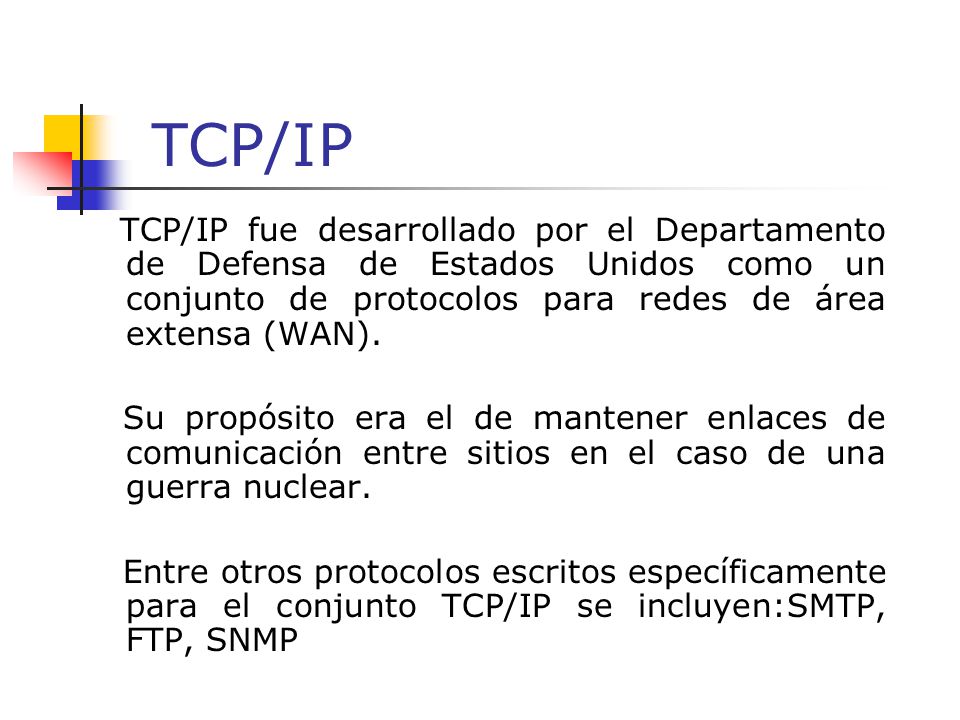

11 TCP/IP  TCP/IP fue desarrollado por el Departamento de Defensa de Estados Unidos como un conjunto de protocolos para redes de área extensa (WAN). Su propósito era el de mantener enlaces de comunicación entre sitios en el caso de una guerra nuclear. Entre otros protocolos escritos específicamente para el conjunto TCP/IP se incluyen:SMTP, FTP, SNMP

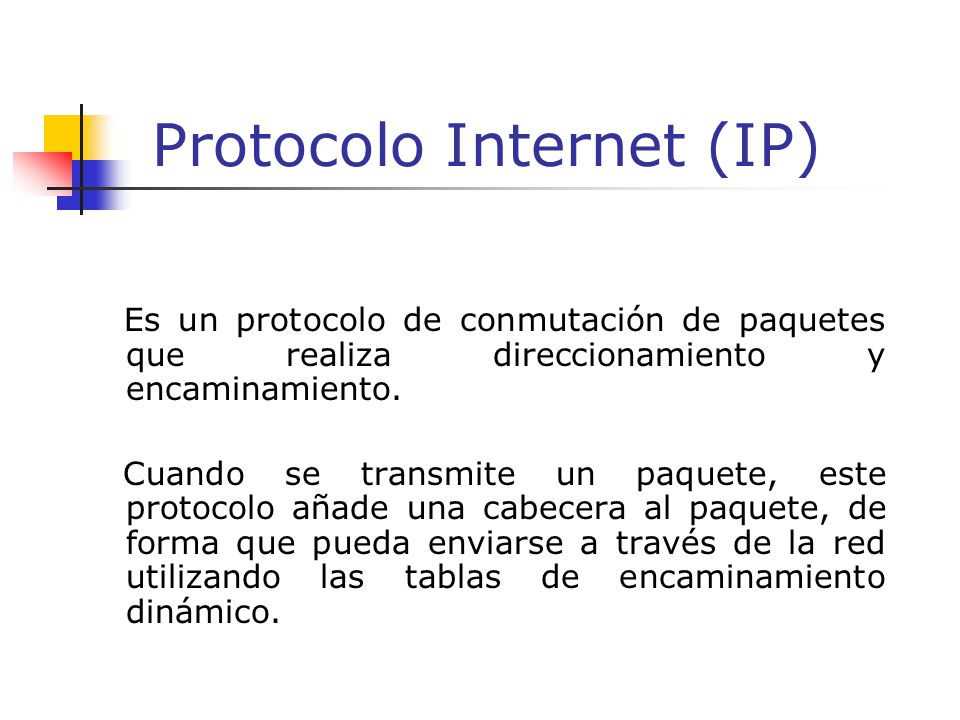

12 Protocolo Internet (IP)
  Es un protocolo de conmutación de paquetes que realiza direccionamiento y encaminamiento. Cuando se transmite un paquete, este protocolo añade una cabecera al paquete, de forma que pueda enviarse a través de la red utilizando las tablas de encaminamiento dinámico.

13 Direccionamiento  Los nodos de una red local (PCs, WS, host, servidores, etc.) se reconocen entre sí mediante una dirección específica de cada nodo. Para ello cada conjunto de protocolos define un cierto direccionamiento que identifica las redes y los ordenadores incluidos en ella. En una red hay que distinguir varios tipos de direcciones

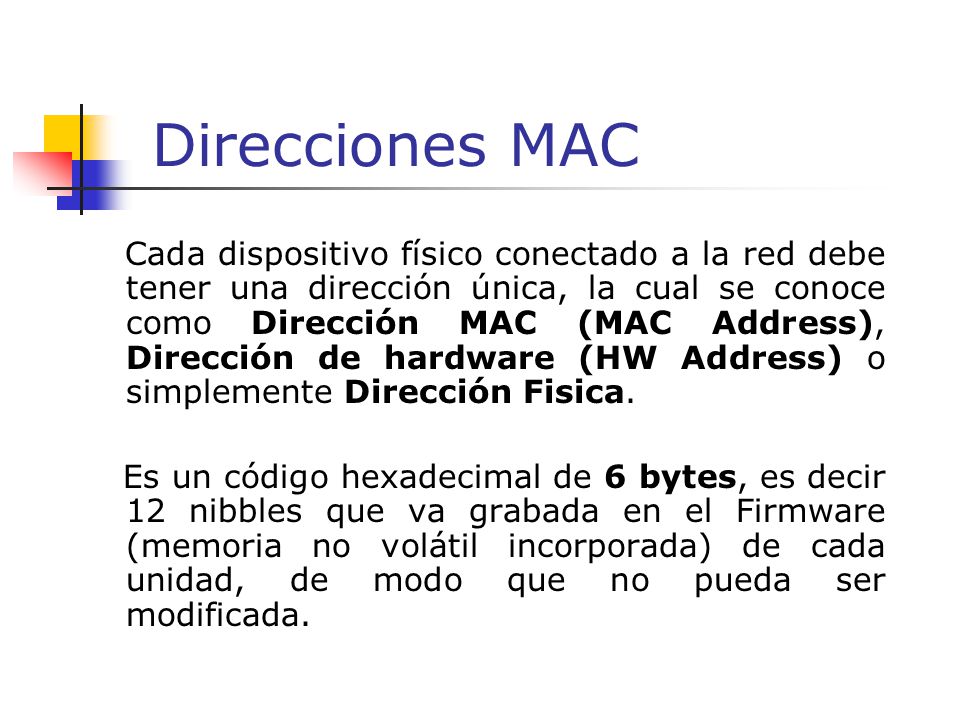

14 Direcciones MAC   Cada dispositivo físico conectado a la red debe tener una dirección única, la cual se conoce como Dirección MAC (MAC Address), Dirección de hardware (HW Address) o simplemente Dirección Fisica. Es un código hexadecimal de 6 bytes, es decir 12 nibbles que va grabada en el Firmware (memoria no volátil incorporada) de cada unidad, de modo que no pueda ser modificada.

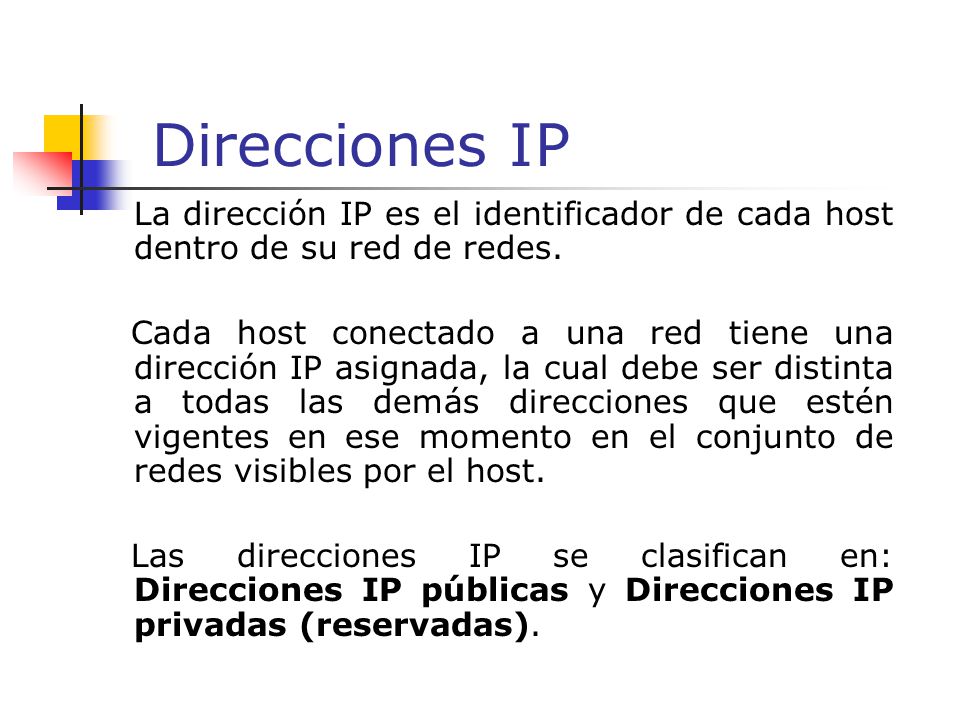

15 Direcciones IP   La dirección IP es el identificador de cada host dentro de su red de redes. Cada host conectado a una red tiene una dirección IP asignada, la cual debe ser distinta a todas las demás direcciones que estén vigentes en ese momento en el conjunto de redes visibles por el host. Las direcciones IP se clasifican en: Direcciones IP públicas y Direcciones IP privadas (reservadas).

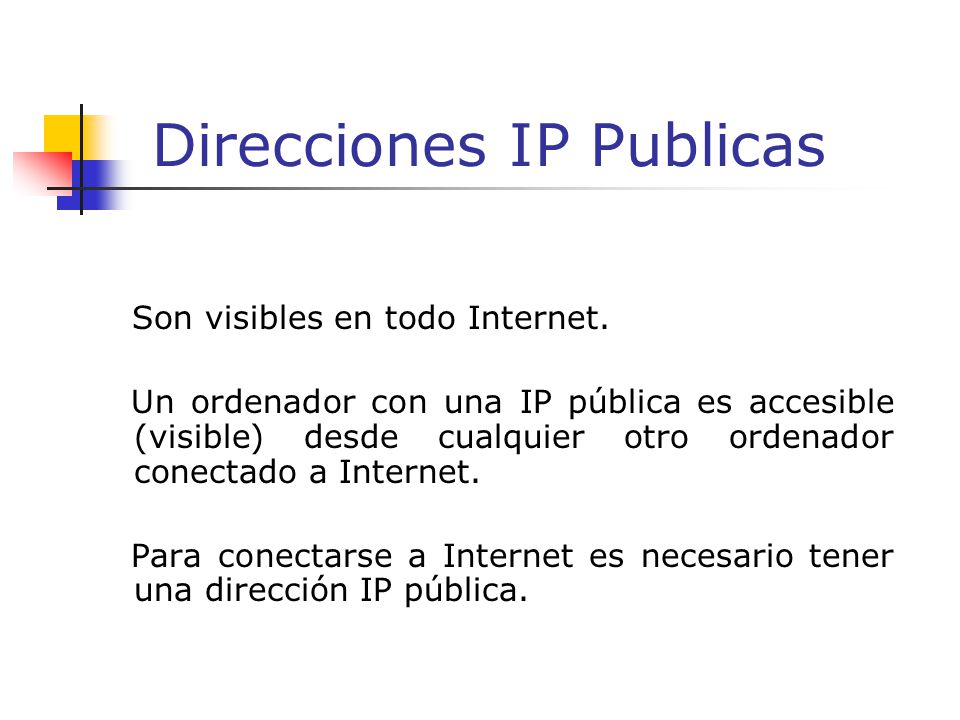

16 Direcciones IP Publicas
Son visibles en todo Internet. Un ordenador con una IP pública es accesible (visible) desde cualquier otro ordenador conectado a Internet. Para conectarse a Internet es necesario tener una dirección IP pública.

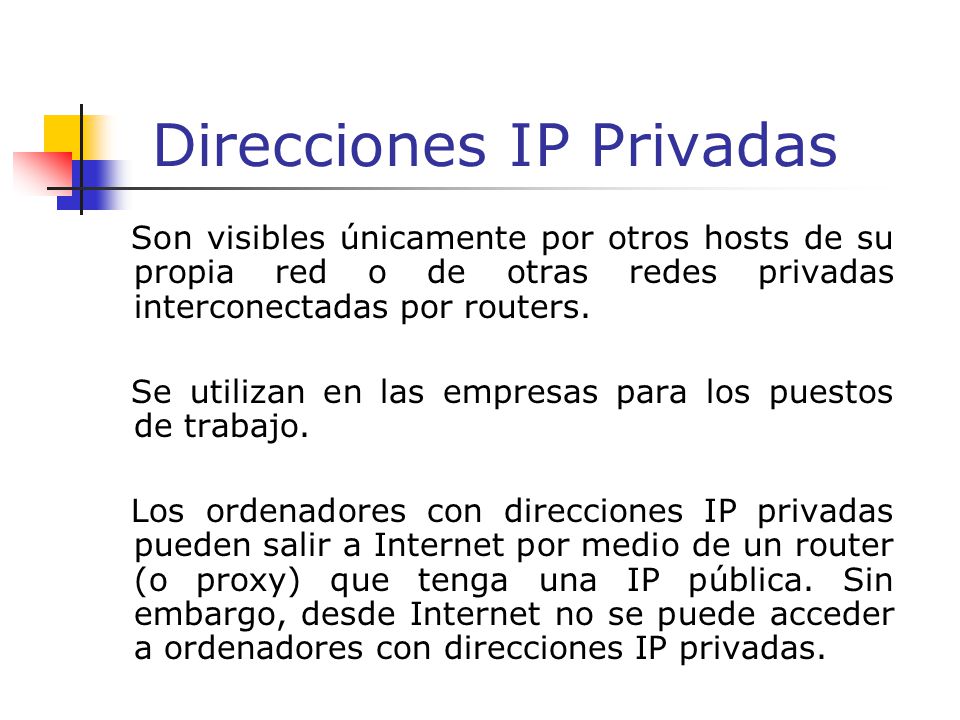

17 Direcciones IP Privadas
Son visibles únicamente por otros hosts de su propia red o de otras redes privadas interconectadas por routers. Se utilizan en las empresas para los puestos de trabajo. Los ordenadores con direcciones IP privadas pueden salir a Internet por medio de un router (o proxy) que tenga una IP pública. Sin embargo, desde Internet no se puede acceder a ordenadores con direcciones IP privadas.

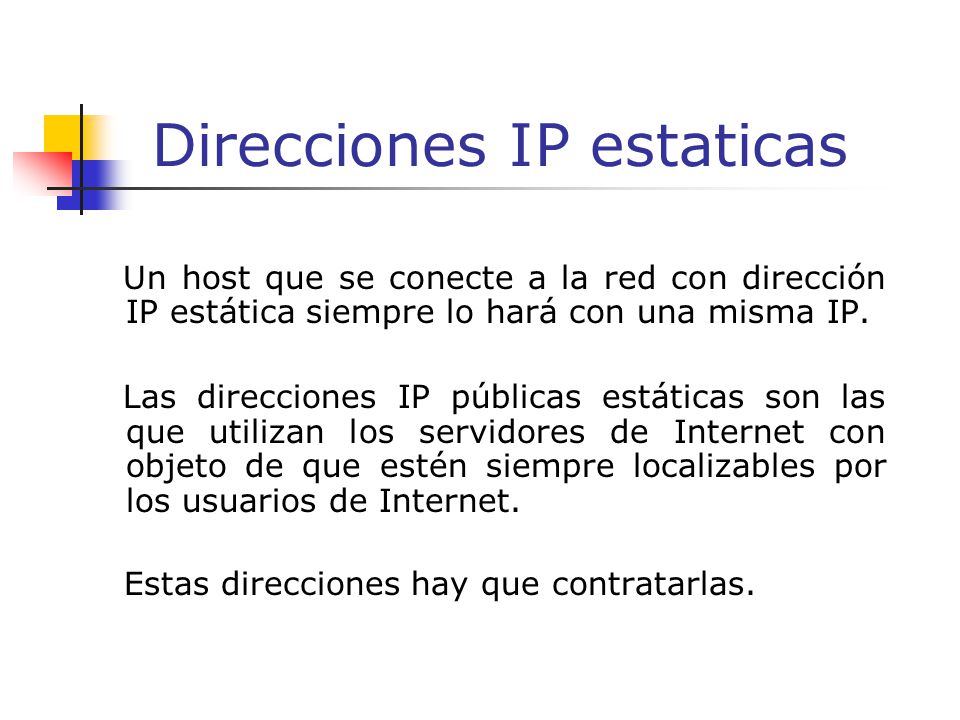

18 Direcciones IP estaticas
Un host que se conecte a la red con dirección IP estática siempre lo hará con una misma IP. Las direcciones IP públicas estáticas son las que utilizan los servidores de Internet con objeto de que estén siempre localizables por los usuarios de Internet. Estas direcciones hay que contratarlas.

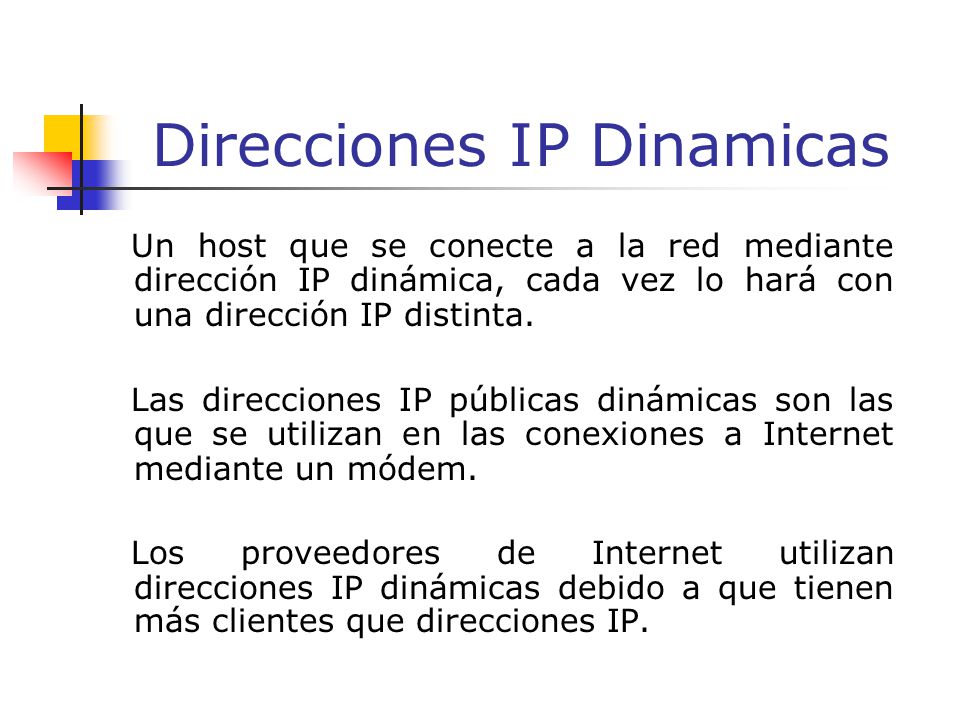

19 Direcciones IP Dinamicas
Un host que se conecte a la red mediante dirección IP dinámica, cada vez lo hará con una dirección IP distinta. Las direcciones IP públicas dinámicas son las que se utilizan en las conexiones a Internet mediante un módem. Los proveedores de Internet utilizan direcciones IP dinámicas debido a que tienen más clientes que direcciones IP.

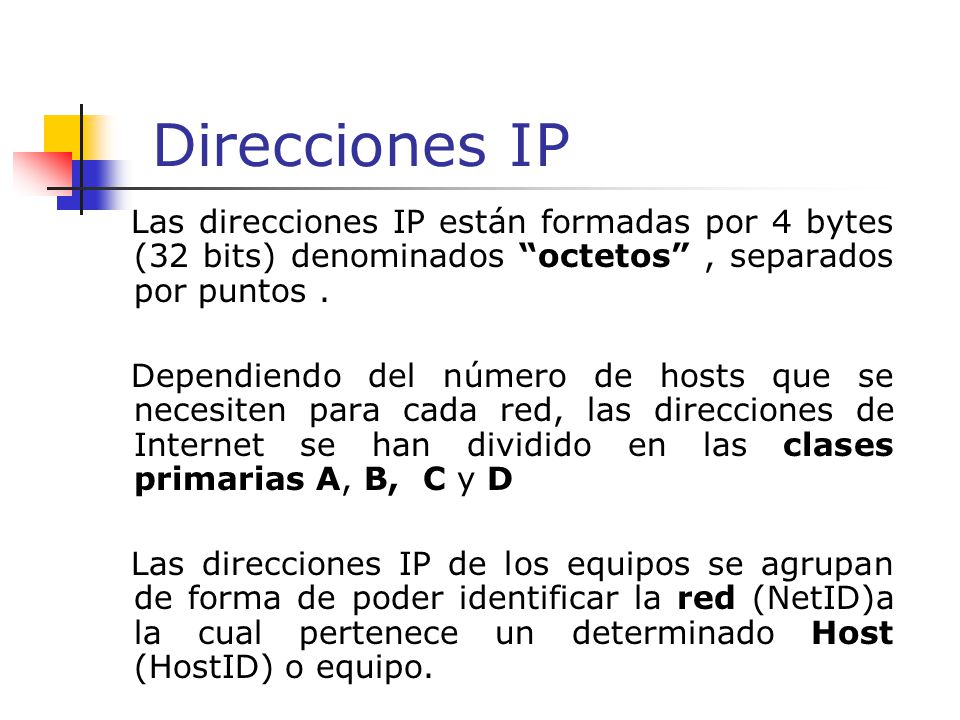

20 Direcciones IP Las direcciones IP están formadas por 4 bytes (32 bits) denominados “octetos” , separados por puntos . Dependiendo del número de hosts que se necesiten para cada red, las direcciones de Internet se han dividido en las clases primarias A, B, C y D Las direcciones IP de los equipos se agrupan de forma de poder identificar la red (NetID)a la cual pertenece un determinado Host (HostID) o equipo.

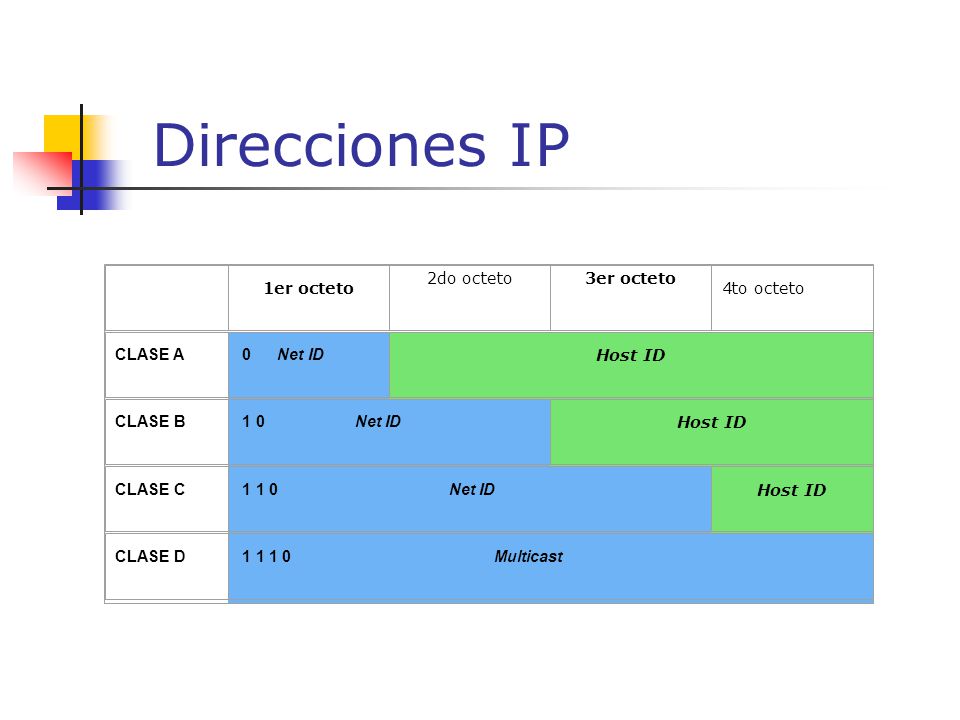

21 Direcciones IP 1er octeto 2do octeto 3er octeto 4to octeto CLASE A
                   1er octeto 2do octeto 3er octeto 4to octeto CLASE A  0      Net ID Host ID CLASE B  1 0                    Net ID CLASE C  1 1 0                                      Net ID CLASE D                                                Multicast

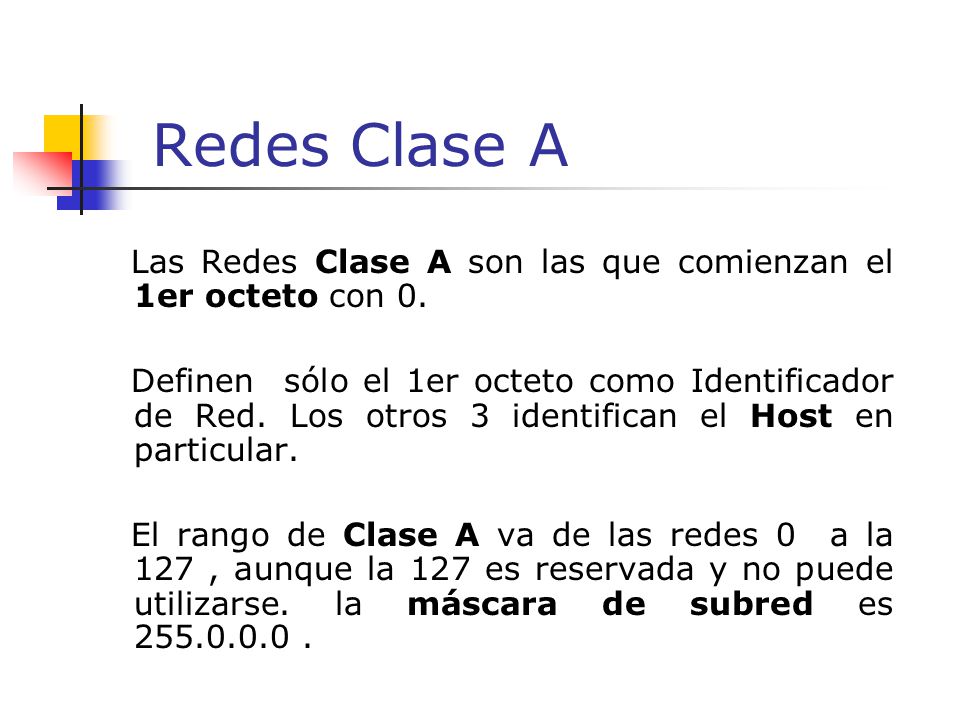

22 Redes Clase A Las Redes Clase A son las que comienzan el 1er octeto con 0. Definen sólo el 1er octeto como Identificador de Red. Los otros 3 identifican el Host en particular. El rango de Clase A va de las redes 0 a la 127 , aunque la 127 es reservada y no puede utilizarse. la máscara de subred es

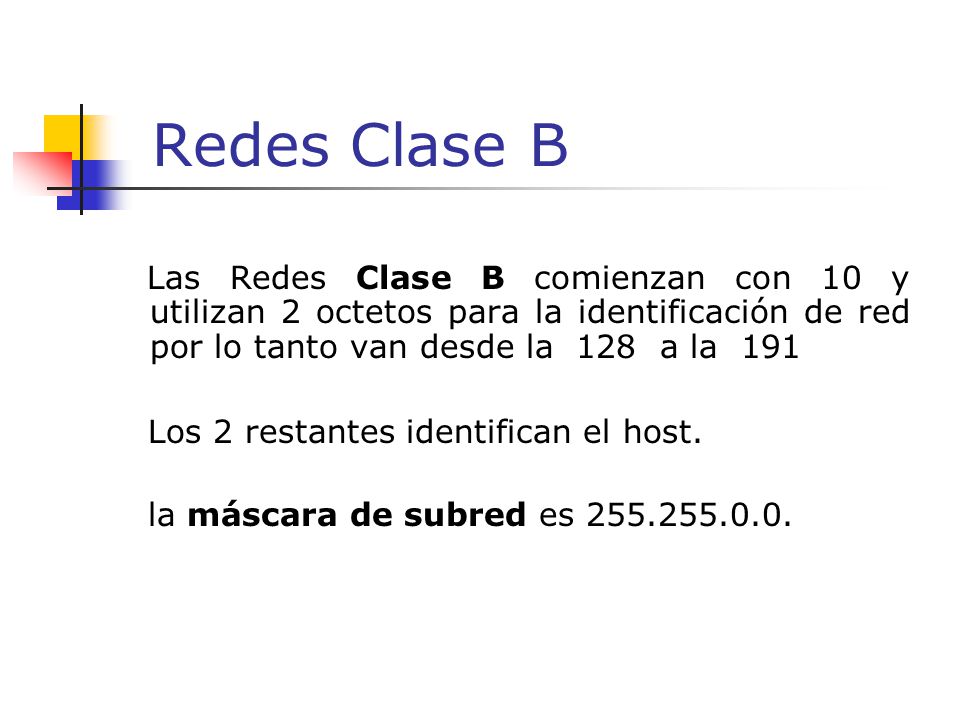

23 Redes Clase B Las Redes Clase B comienzan con 10 y utilizan 2 octetos para la identificación de red por lo tanto van desde la a la 191 Los 2 restantes identifican el host. la máscara de subred es

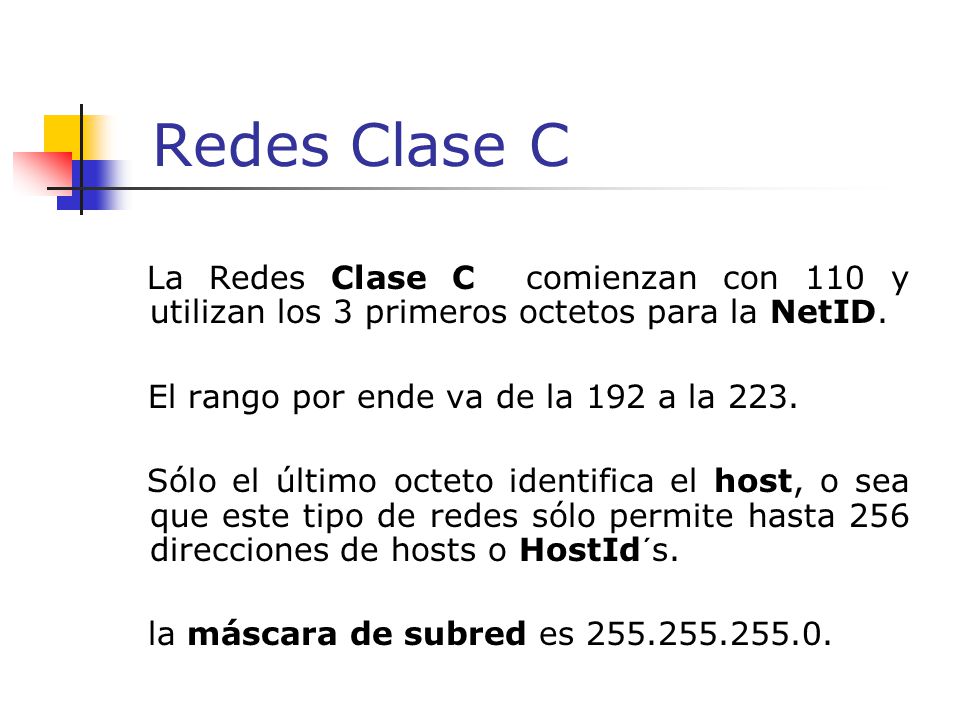

24 Redes Clase C La Redes Clase C comienzan con 110 y utilizan los 3 primeros octetos para la NetID. El rango por ende va de la 192 a la 223. Sólo el último octeto identifica el host, o sea que este tipo de redes sólo permite hasta 256 direcciones de hosts o HostId´s.  la máscara de subred es

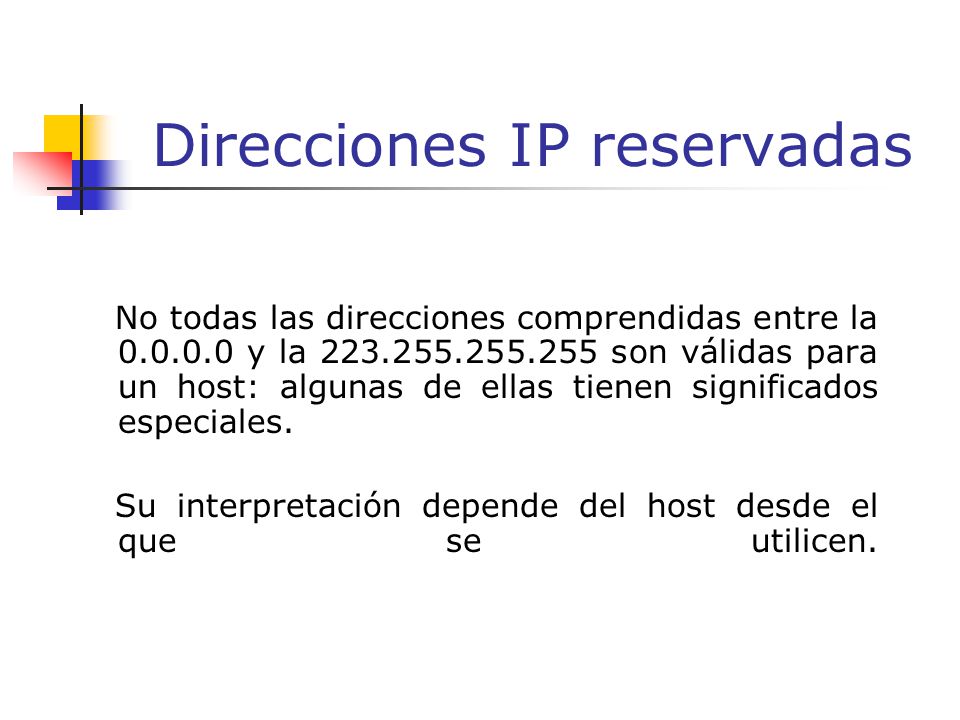

25 Direcciones IP reservadas
No todas las direcciones comprendidas entre la y la son válidas para un host: algunas de ellas tienen significados especiales. Su interpretación depende del host desde el que se utilicen.

26 Direcciones IP reservadas
Bits de red Bits de host Significado Ejemplo todos 0 Mi propio host host Host indicado dentro de mi red red Red indicada todos 1 Difusión a mi red Difusión a la red indicada 127 cualquier valor válido de host Loopback (mi propio host)

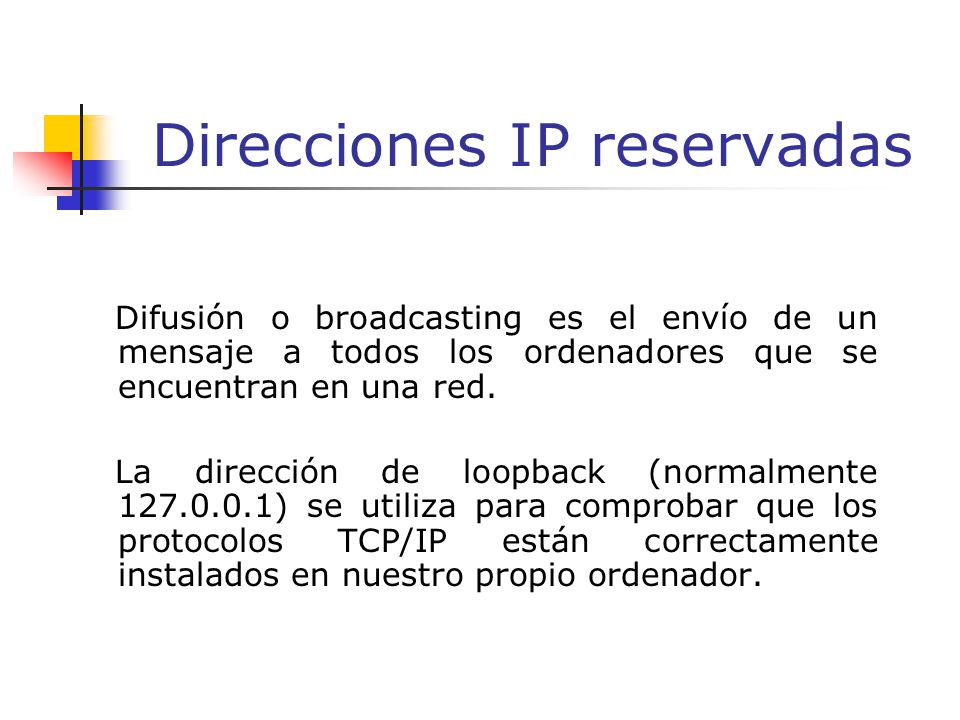

27 Direcciones IP reservadas
Difusión o broadcasting es el envío de un mensaje a todos los ordenadores que se encuentran en una red. La dirección de loopback (normalmente ) se utiliza para comprobar que los protocolos TCP/IP están correctamente instalados en nuestro propio ordenador.

28 Direcciones IP reservadas
Existen algunas direcciones de red que se encuentran reservadas para su uso en redes privadas (intranets). Una dirección IP que pertenezca a una de estas redes se dice que es una dirección IP privada.                     Clase Rango de direcciones  reservadas de redes A B C

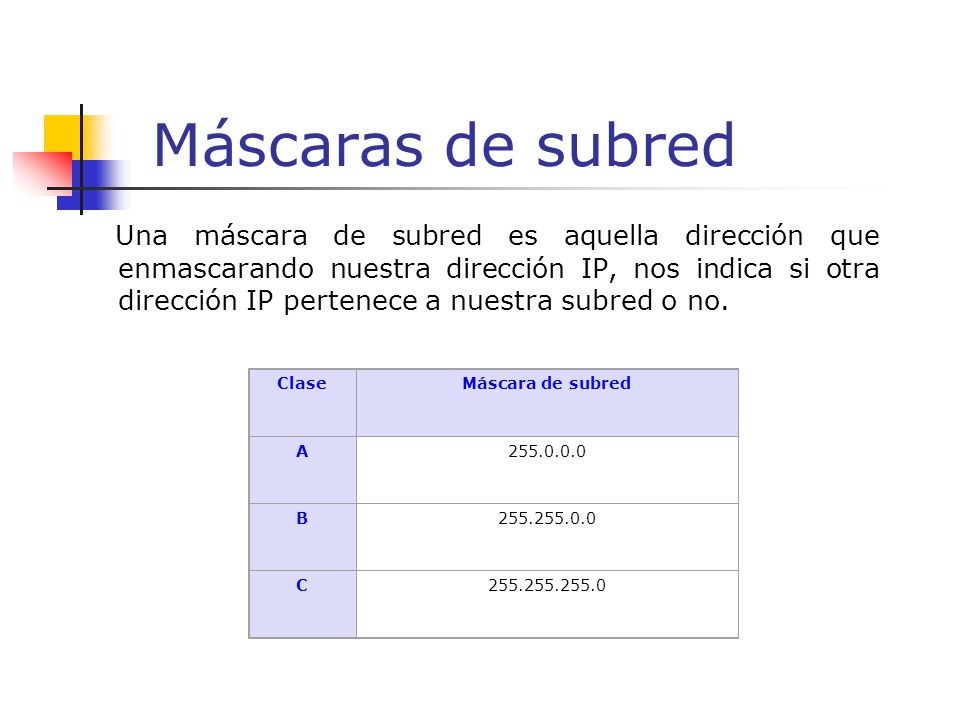

29 Máscaras de subred Una máscara de subred es aquella dirección que enmascarando nuestra dirección IP, nos indica si otra dirección IP pertenece a nuestra subred o no.                    Clase Máscara de subred A B C

30 Máscaras de subred Una máscara de subred es aquella dirección que enmascarando nuestra dirección IP, nos indica si otra dirección IP pertenece a nuestra subred o no.                    Clase Máscara de subred A B C
