museo arqueológico de bizkaia

Presentación del tema: "museo arqueológico de bizkaia"— Transcripción de la presentación:

1 museo arqueológico de bizkaia

2 01 situado en la antigua estación de lezama calzadas de mallona en bilbao emplazamiento calzadas de mallona calle ascao calle prim plaza de unamuno museo vasco

3 desarrollo del programa

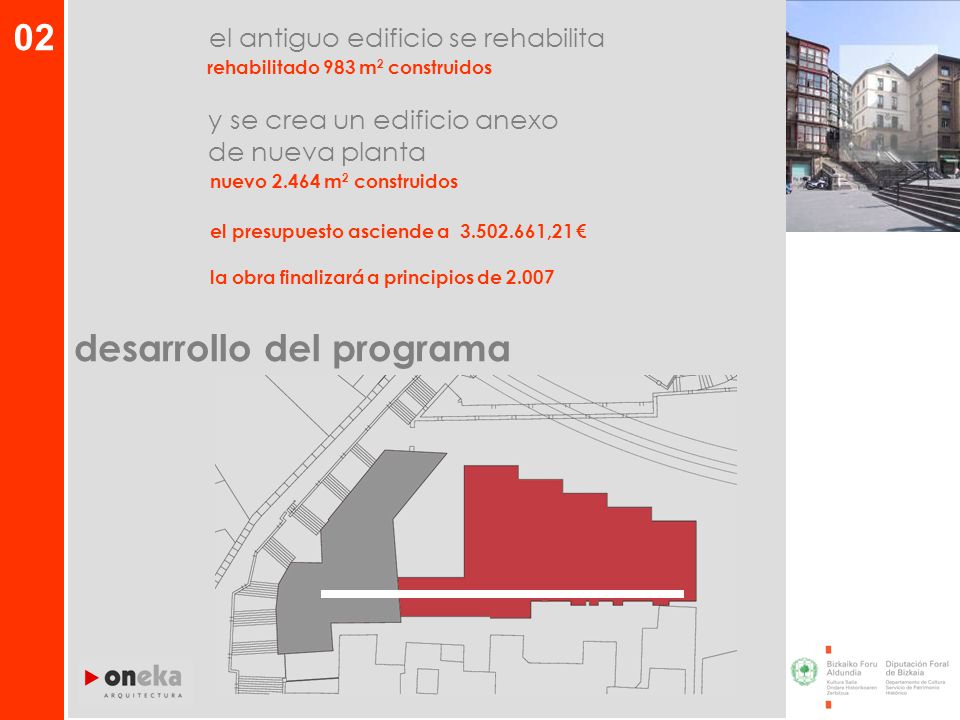

02 el antiguo edificio se rehabilita rehabilitado 983 m2 construidos y se crea un edificio anexo de nueva planta nuevo m2 construidos el presupuesto asciende a ,21 € la obra finalizará a principios de 2.007 desarrollo del programa

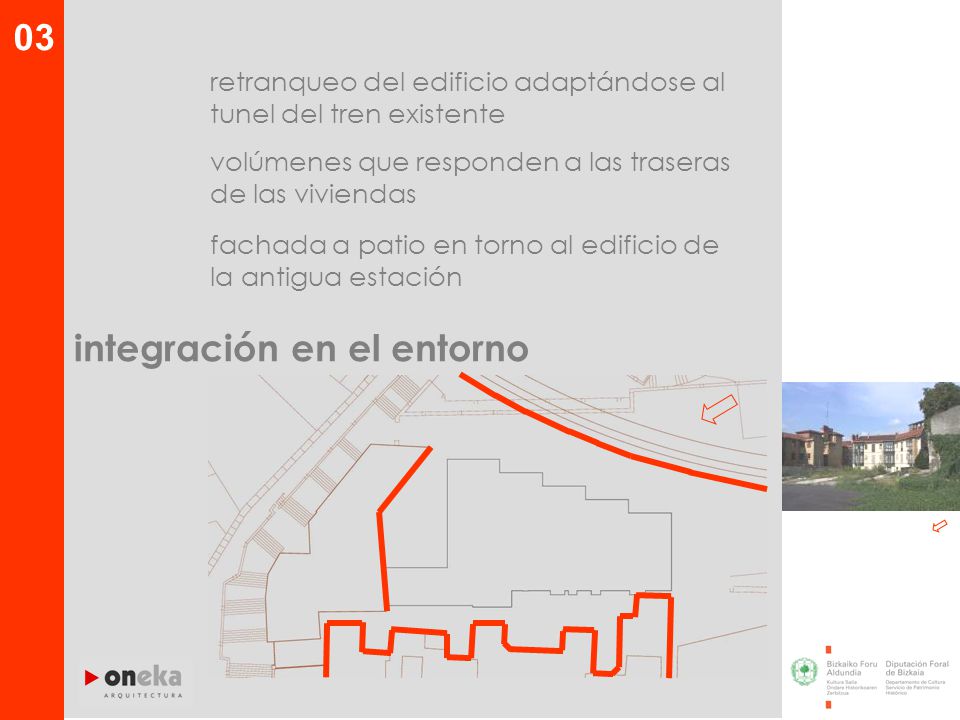

4 integración en el entorno
03 retranqueo del edificio adaptándose al tunel del tren existente volúmenes que responden a las traseras de las viviendas fachada a patio en torno al edificio de la antigua estación integración en el entorno

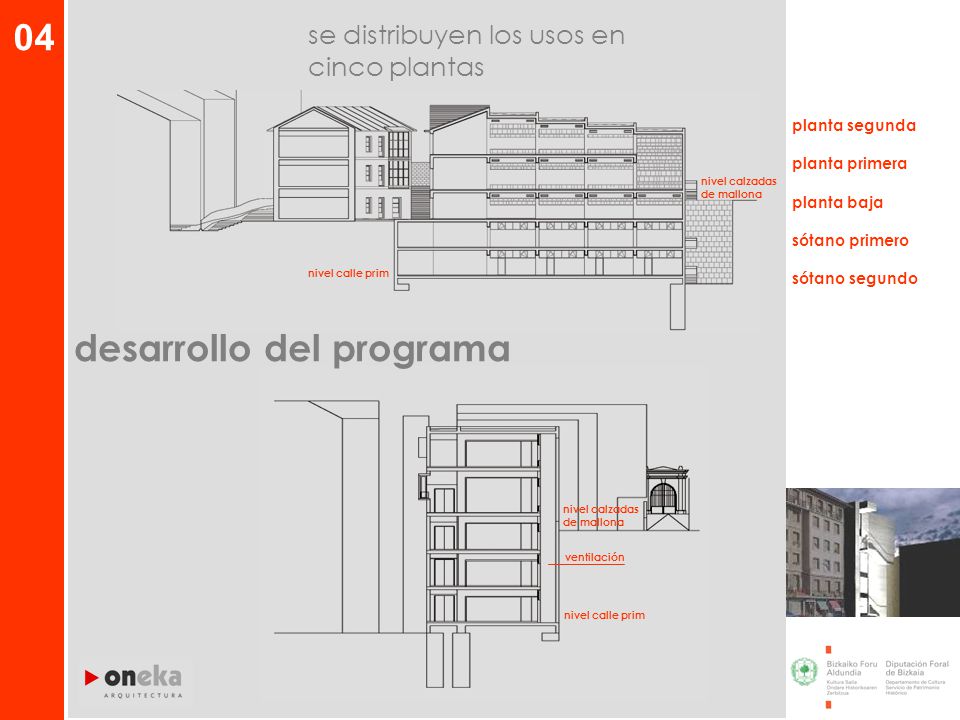

5 desarrollo del programa
04 se distribuyen los usos en cinco plantas planta segunda planta primera planta baja sótano primero sótano segundo nivel calzadas de mallona nivel calle prim desarrollo del programa nivel calzadas de mallona ventilación nivel calle prim

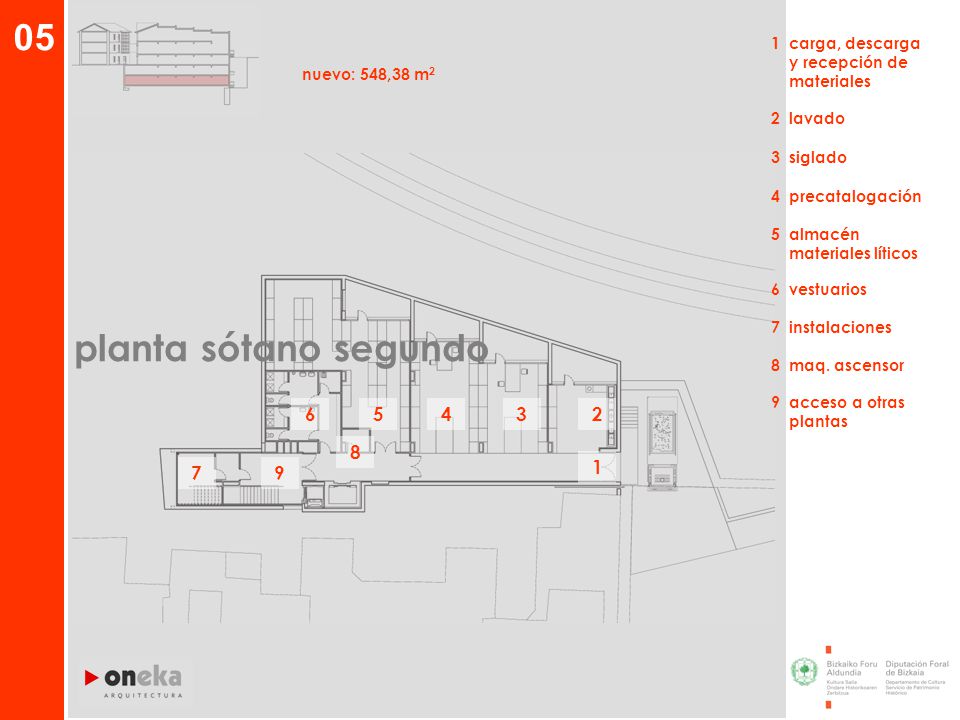

6 05 planta sótano segundo 6 5 4 3 2 8 1 7 9 1 carga, descarga
y recepción de materiales nuevo: 548,38 m2 2 lavado 3 siglado 4 precatalogación 5 almacén materiales líticos planta sótano segundo 6 vestuarios 7 instalaciones 8 maq. ascensor 9 acceso a otras plantas 6 5 4 3 2 8 1 7 9

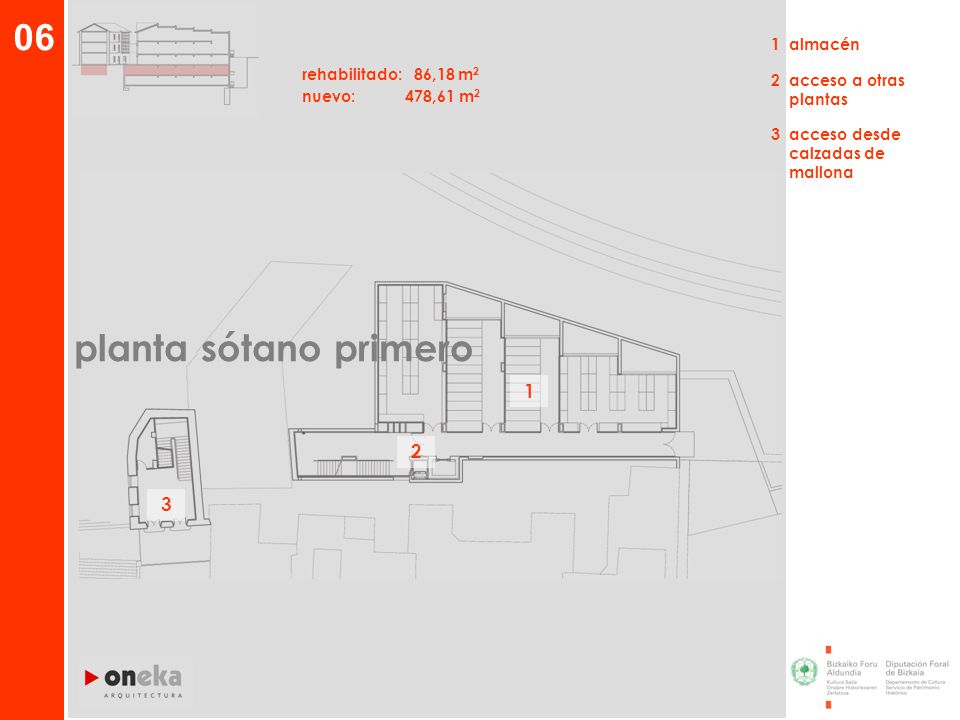

7 06 planta sótano primero 1 2 3 1 almacén rehabilitado: 86,18 m2
2 acceso a otras plantas nuevo: ,61 m2 3 acceso desde calzadas de mallona planta sótano primero 1 2 3

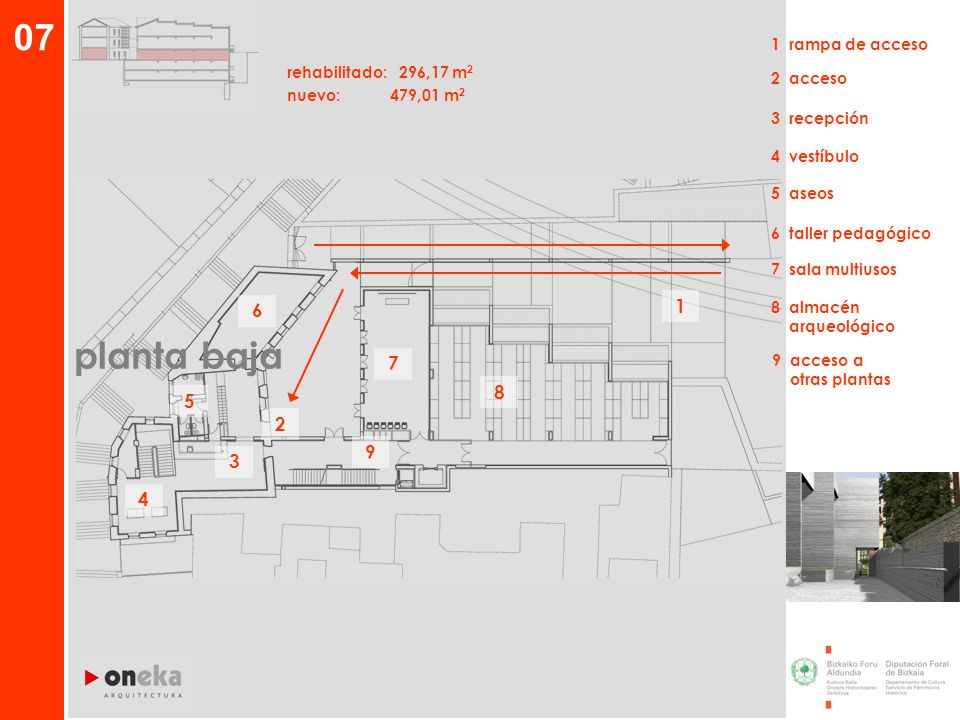

8 07 planta baja 1 6 7 8 5 2 9 3 4 1 rampa de acceso
rehabilitado: 296,17 m2 2 acceso nuevo: ,01 m2 3 recepción 4 vestíbulo 5 aseos 6 taller pedagógico 7 sala multiusos planta baja 6 1 8 almacén arqueológico 7 9 acceso a otras plantas 8 5 2 9 3 4

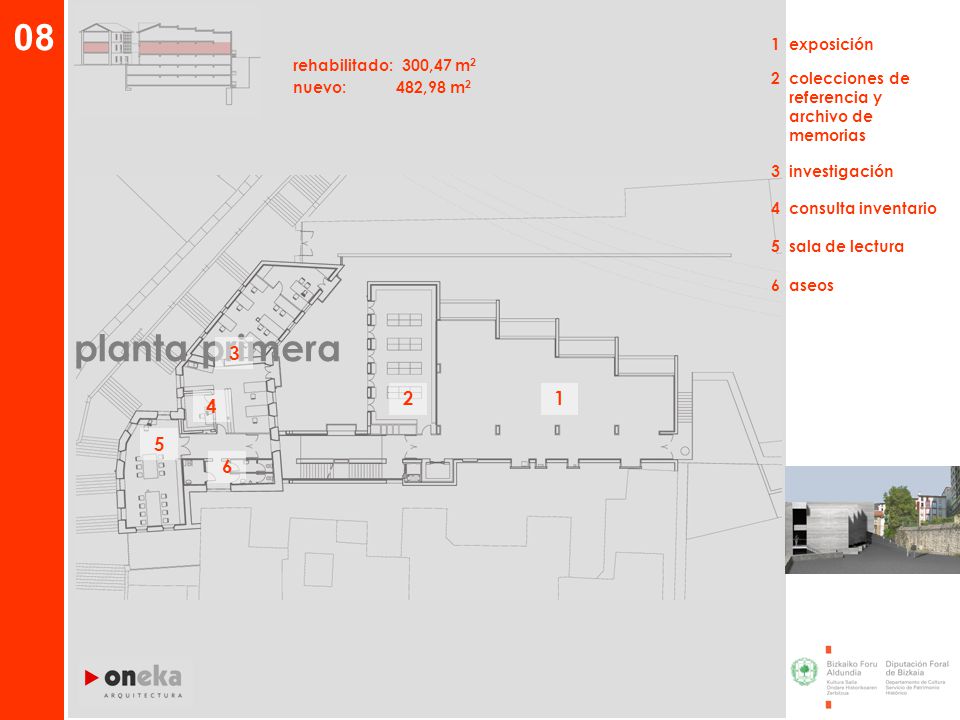

9 08 planta primera 3 2 1 4 5 6 1 exposición rehabilitado: 300,47 m2
2 colecciones de referencia y archivo de memorias nuevo: ,98 m2 3 investigación 4 consulta inventario 5 sala de lectura planta primera 6 aseos 3 2 1 4 5 6

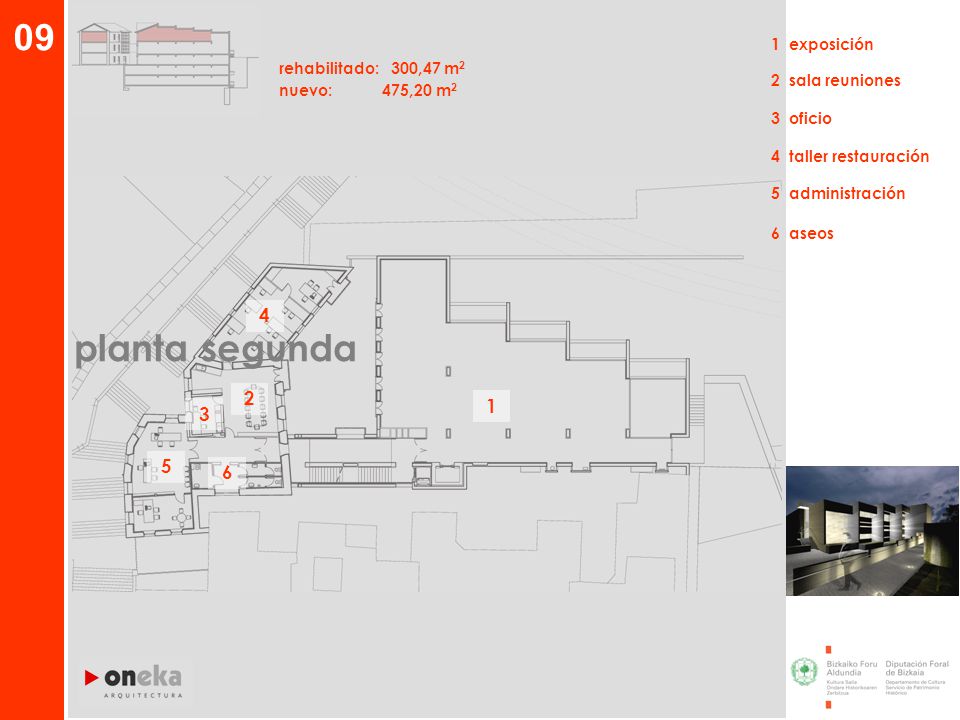

10 09 planta segunda 4 2 1 3 5 6 1 exposición rehabilitado: 300,47 m2
2 sala reuniones nuevo: ,20 m2 3 oficio 4 taller restauración 5 administración 6 aseos planta segunda 4 2 1 3 5 6

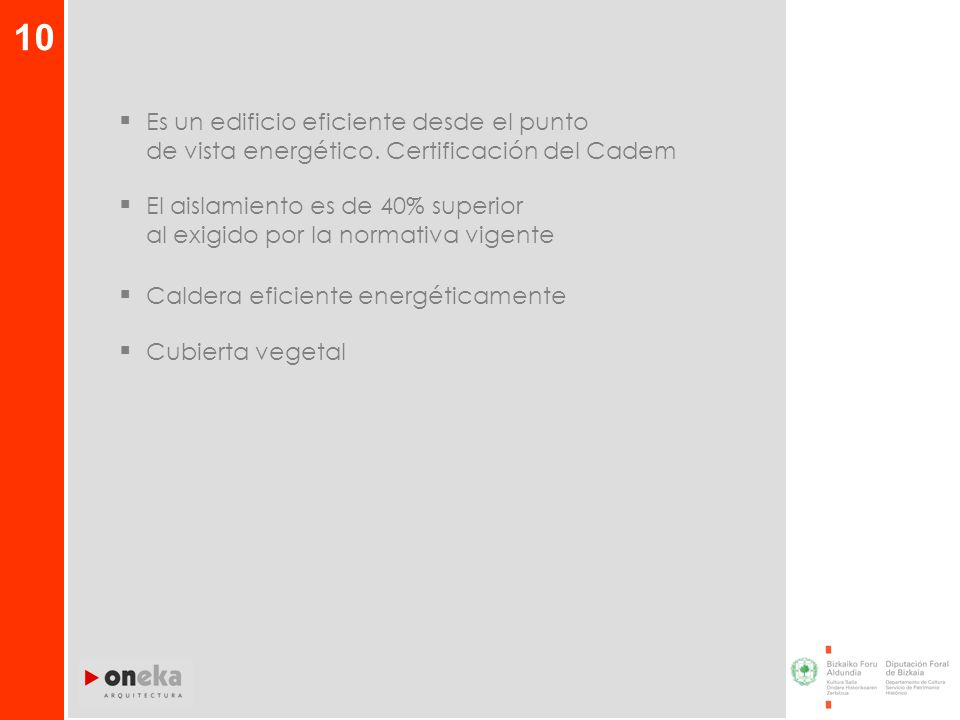

11 10 Es un edificio eficiente desde el punto de vista energético. Certificación del Cadem El aislamiento es de 40% superior al exigido por la normativa vigente Caldera eficiente energéticamente Cubierta vegetal

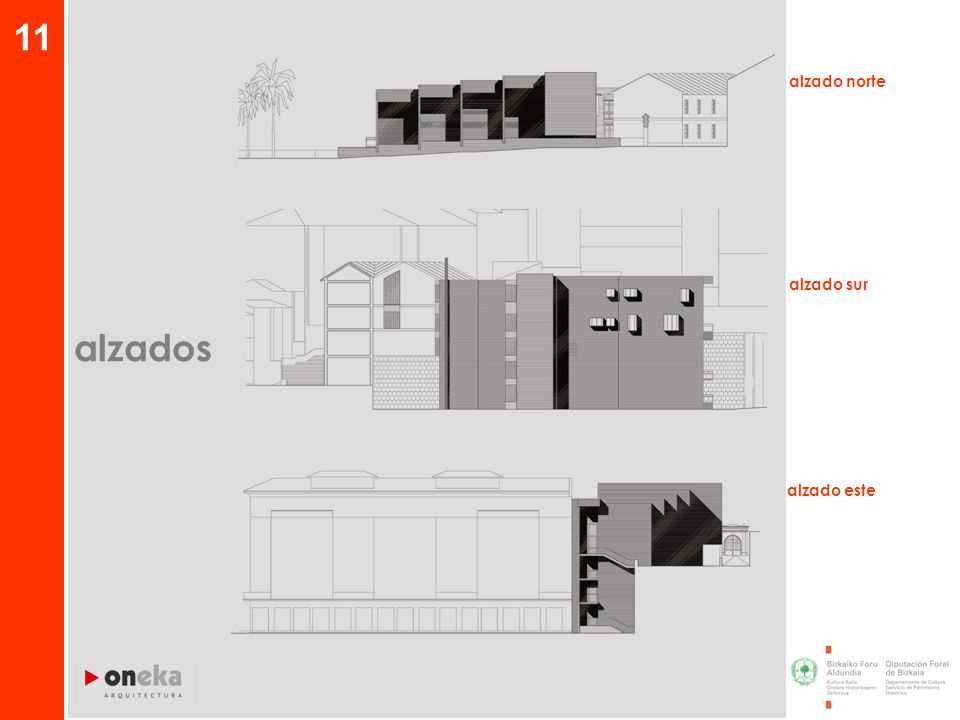

12 11 alzado norte alzados alzado sur alzado este

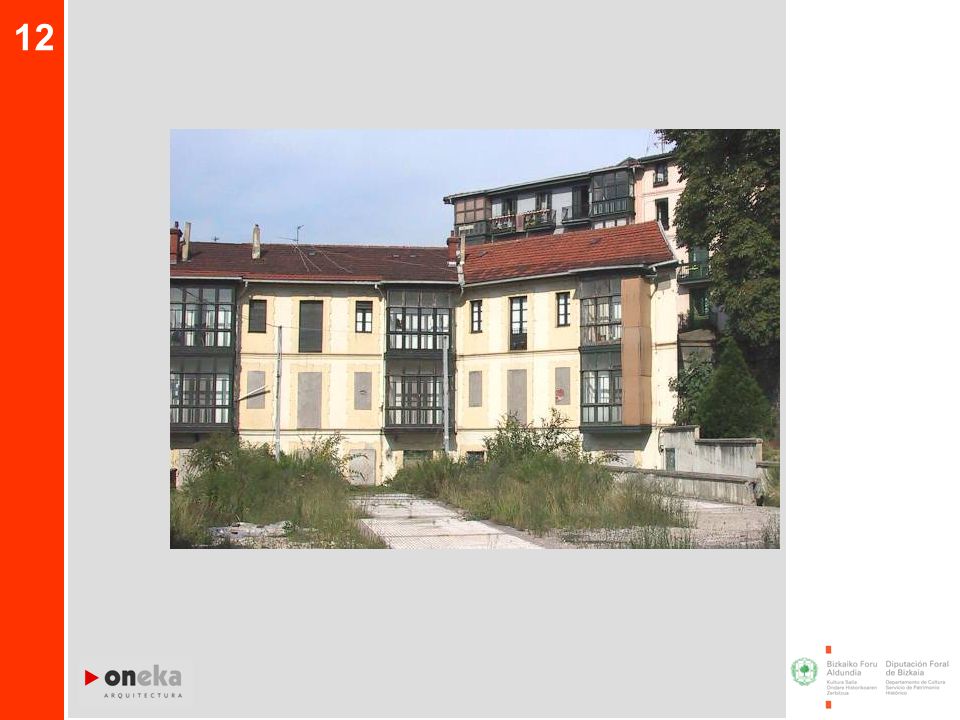

13 12

14 13

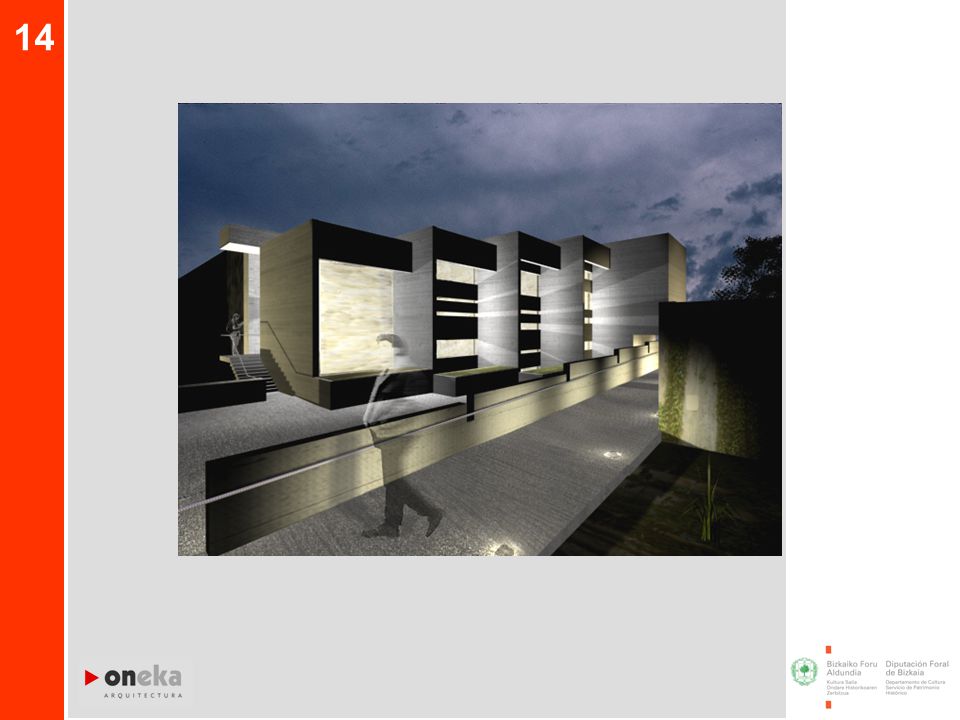

15 14

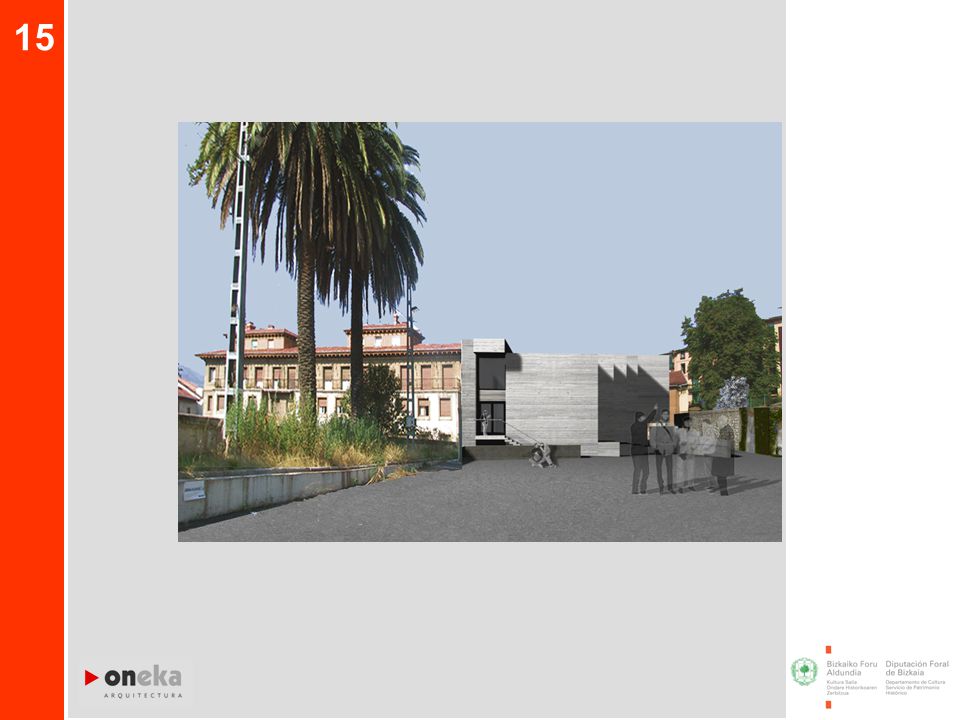

16 15

17 16

18 17

19 18

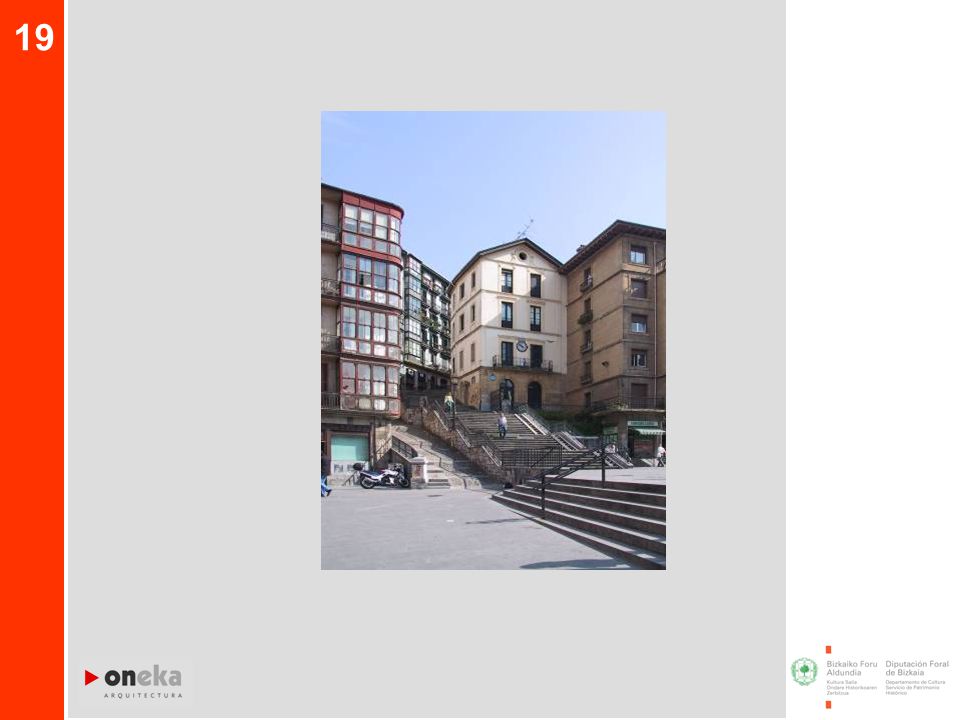

20 19
