Diagramas de flujo de datos

Presentación del tema: "Diagramas de flujo de datos"— Transcripción de la presentación:

1 Diagramas de flujo de datos

2 Simbología Procesos Entidades externas. Flujo de datos.
Almacenes de datos. Proceso: toda acción  que transforme o podruzca un cambio en la información, estos circulos recibiran flujos de datos de entrada y produciran flujos de salida que seran resultado de los datos que entraron. Entidad: La entidad se refiere a una persona, puesto, departamento o entidad externa que utilice o reciba información generada por el sistema. Flujo de datos: cada line llevara el nombre del flujo de datos que se está enviando. Almacén de datos: este simbologia identifica un deposito de informacion que debe almacenar el sistema.

3

4

5 A&D Estructurado: Diagrama de Flujo de Datos (DFD) Notación Yourdon/DeMarco
Proceso Transformaciones o procesos (funciones, cálculo, selección) Entidad Externa Terminadores (Fuentes o Destinos) (personas, entidades) Flujos de información (inputs-outputs) Flujo de datos Flujos de control (Ward & Mellor 85) Flujo de eventos Ficheros o depósitos temporales de información (base de datos, armario, clasificador, etc.) D ALMACÉN DE DATOS

6 Transformaciones o procesos
A&D Estructurado: Diagrama de Flujo de Datos (DFD) Notación METRICA/SSADM Localización Proceso ID Transformaciones o procesos Entidad Externa Terminadores (Fuentes o Destinos) Flujo de datos Flujos de información Ficheros o depósitos temporales de información D ALMACÉN DE DATOS

7 Característica Lógico Físico
¿Qué describe? Cómo funciona el negocio Cómo opera el sistema propuesto (implementado) ¿Qué representan los procesos? Actividades del negocio Procedimientos, programas ¿Qué representan los almacenes de datos? Colecciones de datos, no necesariamente organizados Archivos en bases de datos y manuales Tipo de almacenes de datos Colecciones de datos permanentes Archivos permanentes y transitorios Controles del sistema Controles del negocio Controles de validación de entrada, de estado de registro, de transacción

8 Ejemplo de acontecimientos

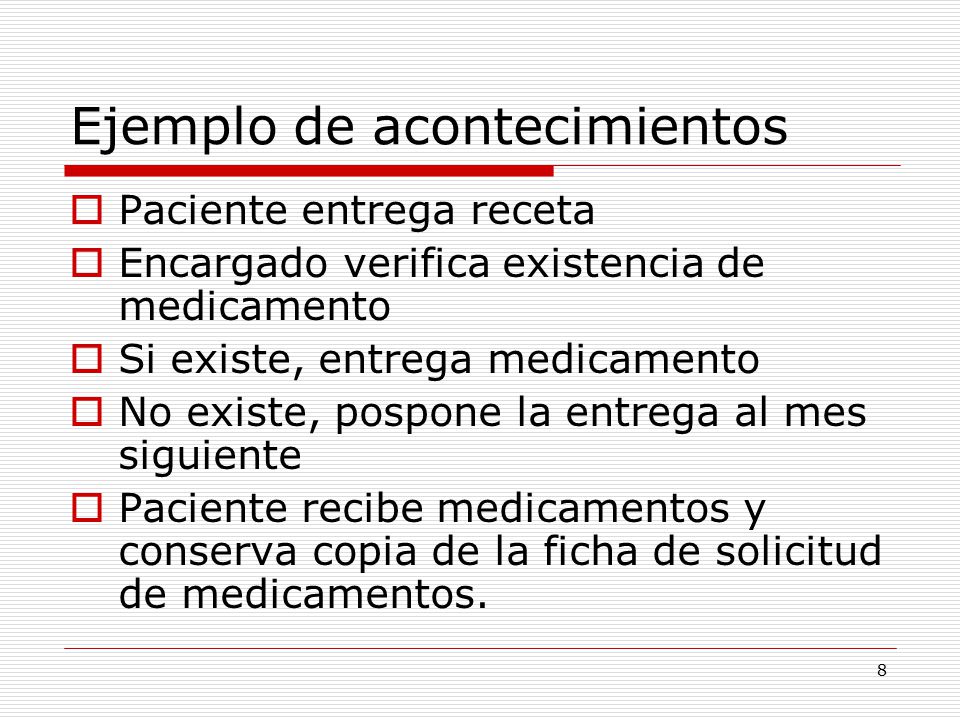

Paciente entrega receta Encargado verifica existencia de medicamento Si existe, entrega medicamento No existe, pospone la entrega al mes siguiente Paciente recibe medicamentos y conserva copia de la ficha de solicitud de medicamentos.

9 Diagrama de contexto (ambiental) Nivel 0
Sirve para representar los límites del sistema, es decir permite distinguir lo que es el sistema y su entorno. Ayuda a definir lo que hace y lo que no hace parte del sistema. La definición del contexto implica aspectos sociales y organizacionales. Cree un diagrama de Contexto que muestre las entidades externas y los flujos de datos que entran y salen del sistema. No muestre ningún proceso detallado ni almacén de datos.

10 Diagrama de Contexto Ejemplo

11 Ejemplos de diagramas de contexto
ENTREGA DE MEDICAMENTOS A LOS PACIENTES PACIENTE FARMACIA MEDICAMENTO MEDICOS

12

13 Diagrama nivel 1 El diagrama nivel 1 muestra los procesos principales de la empresa. Trace un Diagrama O, el siguiente nivel. Muestre los proceso pero manténgalos generales. En este nivel muestre los almacenes de datos.

14

15 Diagrama nivel 2 Cree un Diagrama hijo para cada uno de los procesos del diagrama O. Numere los procesos en orden consecutivo y desglosado Revise buscando errores y asegúrese  que las etiquetas que se asignan a cada proceso y flujo de datos son significativas.

16 1.- Registrar catálogos. 1.1.- Recibir Datos personales. Datos personales Registrar productos(Proveedor no existente) Registrar ventas (Datos a Verficar) 1.2.- Verificar datos. 1.3.- Guardar Registro.

17

18 2.- Registrar ventas. 2.1.- Leer Datos. Product Solicitado. RFC_cli. Cve_emp 2.2.- Verificar datos. Si los datos no existen 1.- Registrar catalogos Si los datos existen 2.3.- Guardar Ventas 4.- Generar Reportes - Nota de remisión

19

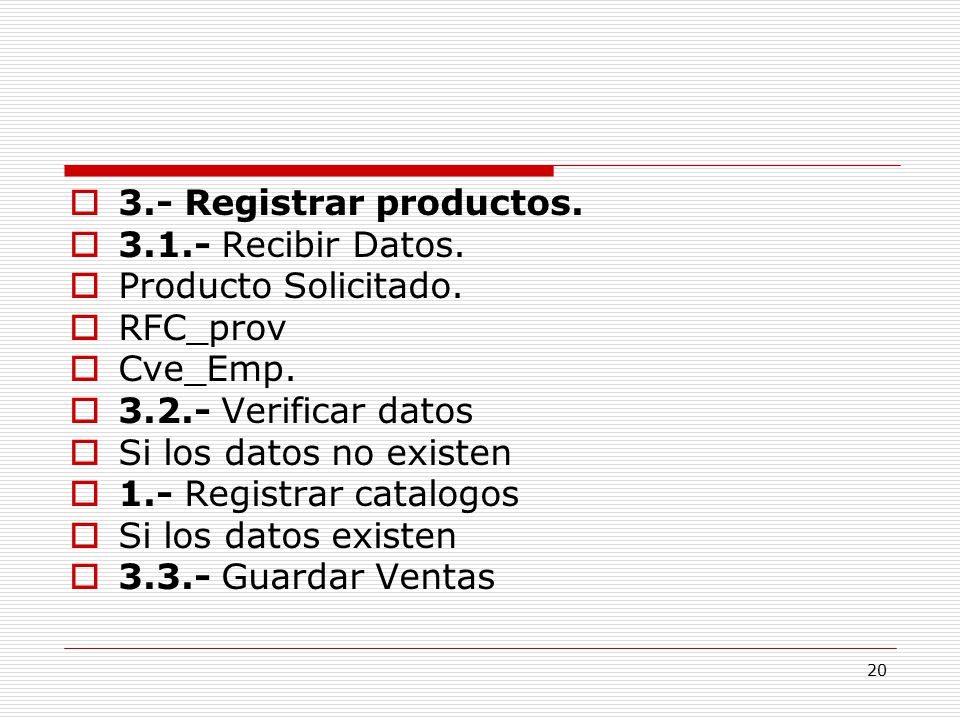

20 3.- Registrar productos. 3.1.- Recibir Datos. Producto Solicitado. RFC_prov Cve_Emp. 3.2.- Verificar datos Si los datos no existen 1.- Registrar catalogos Si los datos existen 3.3.- Guardar Ventas

21

22 4.- Generar Reportes. 4.1.- Seleccionar el tipo de reporte. 4.2.- Recibir Datos. Guardar Datos (Datos a imprimir) Guardar ventas (Datos de la venta) Leer Datos Definir Condición Verificar Dar formato 4.7.- Imprimir datos.

23

24 Ejemplo: DIAGRAMA DE CONTEXTO DEL MÓDULO DE DESPACHO ADUANERO
El Ministerio de Economía y Finanzas consciente de la necesidad y conveniencia de mejorar en forma continua los sistemas de facilitación del comercio internacional para satisfacer en mayor grado los requerimientos y expectativas de los usuarios de este servicio, emprendió el desarrollo e implantación de un nuevo sistema informático denominado Sistema Integrado de Comercio Exterior –SICE-.

25 DIAGRAMA DE FLUJO DE DATOS nivel 2 DEL MÓDULO DE DESPACHO ADUANERO
Sistema Integrado de Comercio Exterior –SICE

26 http://www. aduanas. gob

27  Petición de libros Tipos de préstamo SALA  El día de la petición.
A&D Estructurado: Diagrama de Flujo de Datos (DFD) Ejemplo  Petición de libros Un usuario puede realizar una petición de uno o más libros a la biblioteca. Presenta el carnet de usuario de la biblioteca y una ficha en la que se detallan los libros pedidos. Tipos de préstamo SALA  El día de la petición. AYUDANTE  Una semana PROYECTO FIN CARRERA  Quince días. DOCTORADO  Un mes. Una vez entregados el carnet y la ficha, el sistema comprobará y aceptará la petición de los libros solicitados siempre que pueda satisfacer la petición, es decir, cuando haya ejemplares disponibles. Si se acepta la petición, se actualiza el número de unidades de los libros de la biblioteca y se guarda la ficha de préstamo.

28  Devoluciones de libros
A&D Estructurado: Diagrama de Flujo de Datos (DFD) Ejemplo  Devoluciones de libros Un usuario no puede realizar más peticiones hasta que no haya efectuado todas las devoluciones de la petición anterior. El usuario, para hacer la petición, necesita el carnet, que no se le entrega hasta que no haya devuelto todos los libros. Sí puede hacer una devolución parcial de los libros. Cuando un usuario realice una devolución, el sistema actualizará el stock de libros y comprobará la fecha de devolución de cada ejemplar para estudiar, en el caso de que la devolución se haga fuera de tiempo, la imposición de una sanción que tiene un coste de $ X por cada ejemplar y días de retraso en la devolución. En este caso, la sanción se emite cuando el usuario entrega el último ejemplar. El bibliotecario se encarga de las altas y bajas de los libros de la biblioteca.

29 A&D Estructurado: Diagrama de Flujo de Datos (DFD) Ejemplo

30 A&D Estructurado: Diagrama de Flujo de Datos (DFD) Ejemplo
1

31 A&D Estructurado: Diagrama de Flujo de Datos (DFD) Ejemplo
2

32 Programas para hacer DFD
Diseño de DFD online: online Diagram Designer: SmartDraw: BpWin: es una potente herramienta para analizar, documentar y mejorar los procesos de negocio de nuestra organización Visio
