1 TIPOS DE SUELOS DR. LUIS ALFONSO PENICHE CAMACHO
3er. SEMESTRE DE ARQUITECTURA TEMA 5 INSTITUTO TECNOLÓGICO DE ESTUDIOS SUPERIORES DE MONTERREY CAMPUS ESTADO DE MÉXICO

2 DEFINICION DE TERRENO Es un agregado natural de particulas minerales separable por medios mecánicos de diferente intensidad según su tipo, problemas y exigencias que se tengan.

3 TIPOS DE SUELOS El suelo es el insumo inicial de la vivienda y de su selección en cuanto aptitud y modo de tenencia, depende el éxito o el fracaso ecónomico y social del asentamiento que sobre el se establezca.

4 TIPOS DE SUELOS La mancha urbana de la Z.M.C.M., abarca basicamente al D.F. Y los municipios conurbados del Estado de México con una población aproximada a los 19 millones de habitantes

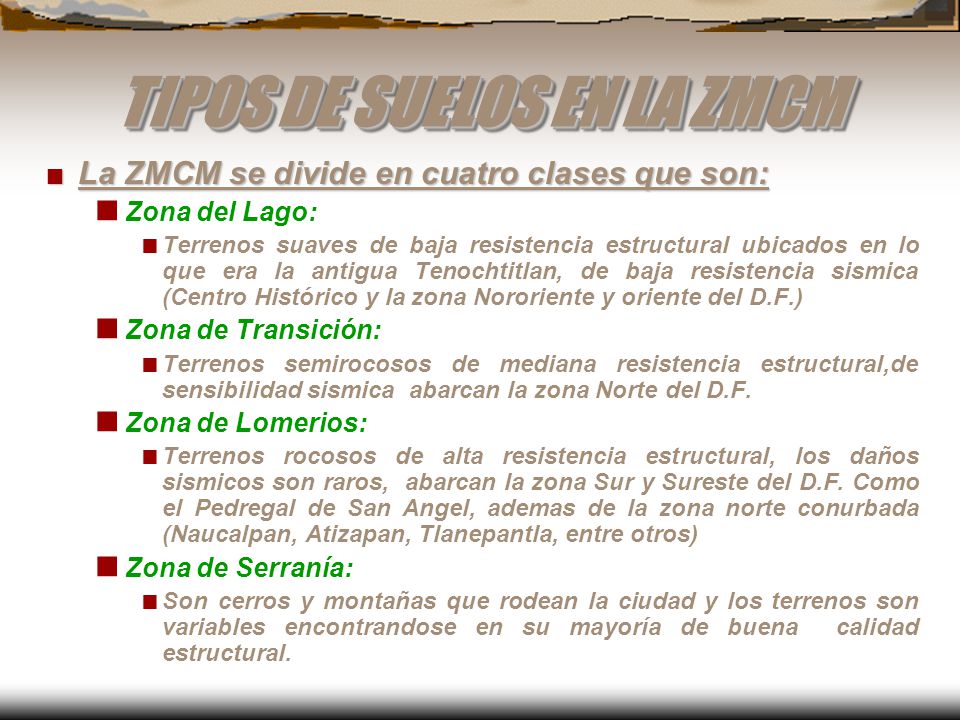

5 TIPOS DE SUELOS EN LA ZMCM
La ZMCM se divide en cuatro clases que son: Zona del Lago: Terrenos suaves de baja resistencia estructural ubicados en lo que era la antigua Tenochtitlan, de baja resistencia sismica (Centro Histórico y la zona Nororiente y oriente del D.F.) Zona de Transición: Terrenos semirocosos de mediana resistencia estructural,de sensibilidad sismica abarcan la zona Norte del D.F. Zona de Lomerios: Terrenos rocosos de alta resistencia estructural, los daños sismicos son raros, abarcan la zona Sur y Sureste del D.F. Como el Pedregal de San Angel, ademas de la zona norte conurbada (Naucalpan, Atizapan, Tlanepantla, entre otros) Zona de Serranía: Son cerros y montañas que rodean la ciudad y los terrenos son variables encontrandose en su mayoría de buena calidad estructural.

6 N

7 CARACTERISTICAS DEL TERRENO
TIPOS Y CALIDADES: Su contenido de humedad. La densidad de sólidos. Permeabilidad Valor relativo de soporte. Resistencia a la compactación

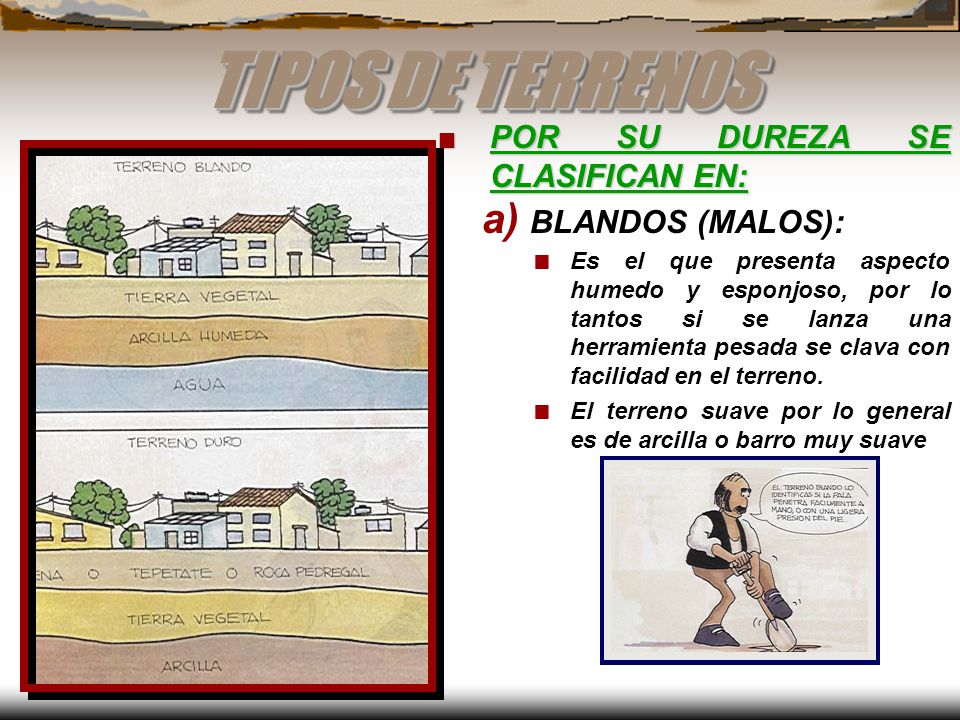

8 TIPOS DE TERRENOS POR SU DUREZA SE CLASIFICAN EN: BLANDOS (MALOS):
Es el que presenta aspecto humedo y esponjoso, por lo tantos si se lanza una herramienta pesada se clava con facilidad en el terreno. El terreno suave por lo general es de arcilla o barro muy suave

9 TIPOS DE TERRENOS MEDIOS (INTERMEDIO): POR SU DUREZA SE CLASIFICAN EN:
Ya no es posible excarvarlo solamente con pala, sino que se requiere de un pico, sin embargo penetra facilmente en el terreno. El material pude ser arena compactada o tepetate.

10 TIPOS DE TERRENOS POR SU DUREZA SE CLASIFICAN EN: DUROS (BUENO):
El zapapico penetra dificilmente en el terreno, en ocaciones se tiene que utilizar maquinaria pesada o bien explosivos en zonas rocosas. El terreno puede ser tepetate, roca sólida o volcanica

11 RESISTENCIA DEL TERRENO
Para la construcción de la cimentación, es necesario eliminar la capa vegetal superficial que es la menos resistente, cuyo espesor es muy variable. Retirada la capa se recomienda realizar una “cala”, que es una pequeña excavación entre 50 a 90 cms. de profundidad para conocer la dureza del terreno.

12 ESTRUCTURA DEL SUELO Suelos expansivos Suelos colapsábles
Son aquellos que cuando estan secos, se agrietan y se vuelven más duros, pero cuando se encuentran húmedos son barrosos y se anegan en su superficie por tener un drenaje deficiente. Suelos colapsábles Son suelos que experimentan asentamientos repentinos cuando se saturan de agua o bien se encuentran ubicados en zonas sísmicas. Suelos granulares sueltos Son suelos generalmente arenosos, donde la presencia del agua transporta las particulas del suelo, causando huecos con el tiempo, aumentan de tamaño y llegan a causar daño a las construcciones. Suelos depresivos Presentan caracteristicas como las anteriores pero en menor grado.

13 ESTRUCTURA DEL SUELO Suelos corrosivos Suelos altamente corrosivos
Son aquellos cuyo contenido de sales de sodio afectan a ciertos materiales utilizados en la construcción. Estos materiales provocan corrosión en las redes de servicios subterraneo y los elementos como acero y concreto necesitaran tratamiento de protección especial. Suelos altamente corrosivos Son suelos de alto contenido orgánico, la cual puede o no estar en estado de descomposición. Son suelos muy blandos y facieles de erosionar y con riesgos de colapsos. Zonas de inestabilidad Son aquellas áreas ocupadas por dunas, compuestas por arena y materia organica, son suelos que necesitan procedimientos muy caros como pilas, pilotes o pilastras. EN RESUMEN: El conocimiento de las caracteristicas del suelo y su aprovechamiento depende del éxito de una edificación y sus costos, adecuados a una vivienda popular

14 INVESTIGACIÓN DE LA RESISTENCIA DEL TERRENOS
SE HACE GENERALMENTE DE CUATRO MANERAS: POR COMPARACIÓN INVESTIGACIÓN DIRECTA EXTRACCION DE MUESTRAS POR PERFORACIÓN
