1 Univesidad de la República

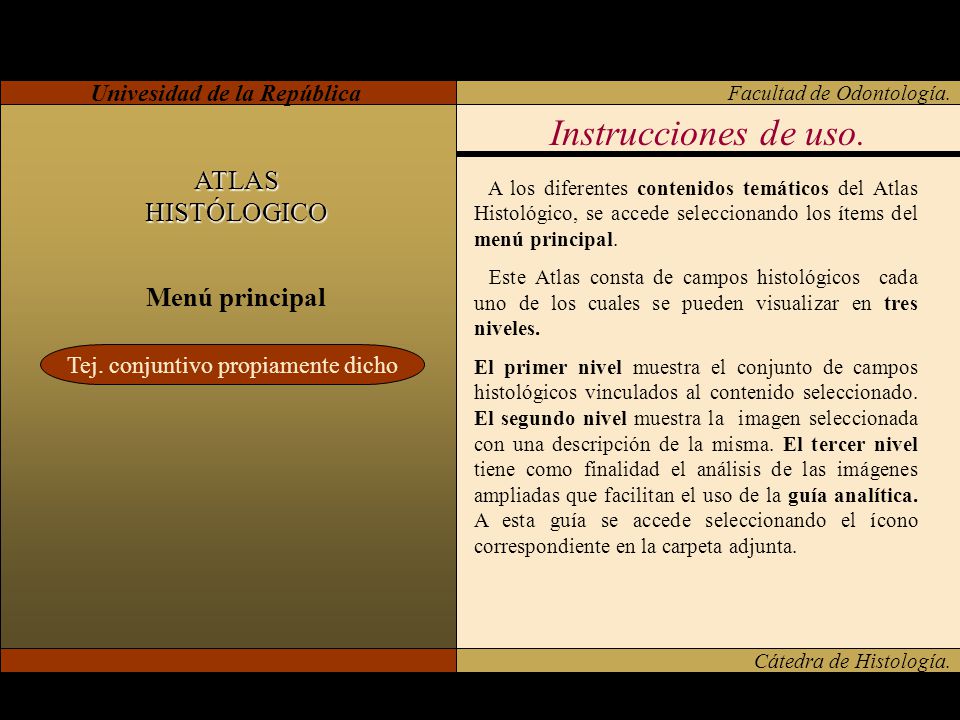

Facultad de Odontología. Instrucciones de uso. ATLAS HISTÓLOGICO A los diferentes contenidos temáticos del Atlas Histológico, se accede seleccionando los ítems del menú principal. Este Atlas consta de campos histológicos cada uno de los cuales se pueden visualizar en tres niveles. El primer nivel muestra el conjunto de campos histológicos vinculados al contenido seleccionado. El segundo nivel muestra la imagen seleccionada con una descripción de la misma. El tercer nivel tiene como finalidad el análisis de las imágenes ampliadas que facilitan el uso de la guía analítica. A esta guía se accede seleccionando el ícono correspondiente en la carpeta adjunta. Menú principal Tej. conjuntivo propiamente dicho Cátedra de Histología.

2 Univesidad de la República
Facultad de Odontología. Tej. conjuntivo propiamente dicho ATLAS HISTÓLOGICO Variedades: -Tej. conj. laxo. -Tej. conj. denso fibrilar: - Irregular. - Regular: - Tendinoso. - Aponeurótico. - Tej. mesenquimático. -Tej. adiposo: - Blanco – unilocular. - Moreno – multilocular. Células: - Fibroblastos. - Macrófagos. - Linfocitos y células plasmáticas. - Mastocitos. - Mesenquimáticas indiferenciadas. Fibras: - Colágenas. - Elásticas. Menú principal Tej. conjuntivo propiamente dicho Cátedra de Histología.

3 Tejido conjuntivo laxo
FAC.ODON UDELAR Fotomicrografía 1 Fotomicrografía 2 FAC.ODON UDELAR

4 1 2 3 Fotomicrografía 1. Extendido de tejido conjuntivo laxo.
FAC.ODON UDELAR Fotomicrografía 1. Extendido de tejido conjuntivo laxo. Coloración: Hematoxilina Férrica de Heindenhain. Aumento inicial 100X. Fibras elásticas. Fibras colágenas. Macrófagos. 1 2 3

5 FAC.ODON UDELAR

6 2 1 1 3 Fotomicrografía 2. Tejido conjuntivo laxo en mucosa bucal.
FAC.ODON UDELAR Fotomicrografía 2. Tejido conjuntivo laxo en mucosa bucal. Coloración: Hematoxilina y eosina. Aumento inicial 40X. Núcleos de Fibroblastos. Vaso sanguíneo. Tejido epitelial de revestimiento. 2 1 1 3

7 FAC.ODON UDELAR

8 Tejido conjuntivo denso fibrilar irregular
FAC.ODON UDELAR Fotomicrografía 2 Fotomicrografía 1 FAC.ODON UDELAR

9 FAC.ODON UDELAR Fotomicrografía 1. Tejido conjuntivo denso irregular en mucosa bucal. Coloración: Hematoxilina y eosina. Aumento inicial 10X. Núcleos de células conjuntivas. Haces de fibras colágenas Vaso sanguíneo. Clavas epiteliales. 4 3 1 2

10 FAC.ODON UDELAR

11 Fotomicrografía 2. Tejido conjuntivo denso irregular en mucosa bucal. Coloración: Hematoxilina y eosina. Aumento inicial 40X Epitelio. Fibras colágenas. Núcleos de fibroblastos. Vaso Sanguíneo. FAC.ODON UDELAR 4 1 3 2

12 FAC.ODON UDELAR

13 Tejido tendinoso Fotomicrografía 1 Fotomicrografía 2 Fotomicrografía 3
FAC.ODON UDELAR FAC.ODON UDELAR Fotomicrografía 1 Fotomicrografía 2 FAC.ODON UDELAR FAC.ODON UDELAR Fotomicrografía 3 Fotomicrografía 4

14 1 2 3 Fotomicrografía 1. Corte transversal de tendón en cola de ratón.
FAC.ODON UDELAR Fotomicrografía 1. Corte transversal de tendón en cola de ratón. Coloración: Hematoxilina y Eosina. Aumento inicial 10X. Haz secundario. Vaina conjuntiva externa. Vaina conjuntiva entre haces secundarios. 1 2 3

15 FAC.ODON UDELAR

16 1 2 Fotomicrografía 2. Corte longitudinal de tendón.
FAC.ODON UDELAR Fotomicrografía 2. Corte longitudinal de tendón. Coloración: Hematoxilina y eosina. Aumento inicial 40X. Núcleos geminados de las células tendinosas. Haz primario. 1 2

17 FAC.ODON UDELAR

18 1 Fotomicrografía 3. Corte transversal de tendón.
FAC.ODON UDELAR Fotomicrografía 3. Corte transversal de tendón. Coloración: Hematoxilina y eosina. Aumento inicial 40X. Haz primario. La flecha indica el núcleo de una célula tendinosa. 1

19 FAC.ODON UDELAR

20 Detalle a mayor aumento de la imagen anterior. Aumento inicial 100X.
FAC.ODON UDELAR Fotomicrografía 4. Detalle a mayor aumento de la imagen anterior. Aumento inicial 100X. Las flechas indican los procesos alares de las células tendinosas.

21 FAC.ODON UDELAR

22 Tejido aponeurótico FAC.ODON UDELAR Fotomicrografía 1

23 Extendido de tejido aponeurótico.
Fotomicrografía 1. Extendido de tejido aponeurótico. Impregnación argéntica de Del Río Hortega. Aumento inicial 40X. Las flechas indican haces de fibras colágenas en diferentes direcciones. FAC.ODON UDELAR

24 FAC.ODON UDELAR

25 Tejido mesenquimático
FAC.ODON UDELAR Fotomicrografía 1

26 Fotomicrografía 1. Tejido mesenquimático de los procesos maxilares. Coloración: Hematoxilina y eosina. Aumento inicial 100X. Núcleo de célula ectomesenquimática. Epitelio de revestimiento de origen ectodérmico. FAC.ODON UDELAR 1 2

27 FAC.ODON UDELAR

28 Tejido adiposo blanco Fotomicrografía 2 Fotomicrografía 1
FAC.ODON UDELAR FAC.ODON UDELAR Fotomicrografía 2 Fotomicrografía 1 FAC.ODON UDELAR Fotomicrografía 3

29 1 2 Fotomicrografía 1. Tejido adiposo blanco.
FAC.ODON UDELAR Fotomicrografía 1. Tejido adiposo blanco. Coloración: Hematoxilina y eosina. Aumento inicial 40X. Núcleo de un adipocito. Núcleo de un fibroblasto entre las logias de tejido adiposo. Las flechas señalan el espacio dejado por el contenido lipídico en los adipocitos. 1 2

30 FAC.ODON UDELAR

31 FAC.ODON UDELAR Fotomicrografía 2. Detalle de la imagen anterior a mayor aumento. Aumento inicial 100X. Núcleo de un adipocito. Espacio dejado por el contenido lipídico en un adipocito. Vaso sanguíneo. 2 3 1

32 FAC.ODON UDELAR

33 Las flechas indican el contenido lipídico de los adipocitos.
FAC.ODON UDELAR Fotomicrografía 3. Tejido adiposo blanco. Coloración: Sudan III. Aumento inicial 40X. Las flechas indican el contenido lipídico de los adipocitos.

34 FAC.ODON UDELAR

35 Tejido adiposo moreno Fotomicrografía 2 Fotomicrografía 1 FAC.ODON
UDELAR Fotomicrografía 2 Fotomicrografía 1 FAC.ODON UDELAR

36 Coloración: Hematoxilina y eosina. Aumento inicial 40X.
FAC.ODON UDELAR Fotomicrografía 1. Tejido adiposo moreno. Coloración: Hematoxilina y eosina. Aumento inicial 40X. Las flechas indican los núcleos de los adipocitos.

37 FAC.ODON UDELAR

38 1 2 Fotomicrografía 2. Tejido adiposo moreno.
FAC.ODON UDELAR Fotomicrografía 2. Tejido adiposo moreno. Coloración: Hematoxilina y eosina Aumento inicial 100X. Núcleo de un adipocito. Espacio dejado por el contenido lipídico en un adipocito. 1 2

39 FAC.ODON UDELAR

40 Fibroblastos Fotomicrografía 2 Fotomicrografía 1 FAC.ODON UDELAR

41 Fibroblasto en tejido conjuntivo laxo.
FAC.ODON UDELAR Fotomicrografía 1. Fibroblasto en tejido conjuntivo laxo. Coloración: Hematoxilina y eosina. Aumento inicial 100X. La flecha indica el núcleo de un fibroblasto.

42 FAC.ODON UDELAR

43 FAC.ODON UDELAR Fotomicrografía 2. Fibroblasto en extendido de tejido conjuntivo laxo. Coloración: Hematoxilina Férrica de Heindenhain. Aumento inicial 100X. Núcleo de un fibroblasto. Prolongamientos citoplásmicos. 1 2 2

44 FAC.ODON UDELAR

45 Mesenquimáticas indiferenciadas
FAC.ODON UDELAR Fotomicrografía 1

46 FAC.ODON UDELAR Fotomicrografía 1. Células mesenquimáticas indiferenciadas perivasculares. Coloración: Hematoxilina y eosina. Aumento inicial 100X. Célula mesenquimática. Plasmocitos. Linfocito. Tejido óseo. Vaso sanguíneo. 4 1 1 3 2 5

47 FAC.ODON UDELAR

48 Macrófagos FAC.ODON UDELAR Fotomicrografía 1

49 2 1 Macrófagos en tejido conjuntivo laxo.
FAC.ODON UDELAR Macrófagos en tejido conjuntivo laxo. Coloración: Hematoxilina Férrica de Heindenhain. Aumento inicial 100X. Citoplasma de una célula macrofágica. Fibroblasto. 2 1

50 FAC.ODON UDELAR

51 Linfocitos y células plasmáticas
FAC.ODON UDELAR Fotomicrografía 2 Fotomicrografía 1 FAC.ODON UDELAR

52 2 1 Fotomicrografía 1. Células plasmáticas en tejido conjuntivo.
FAC.ODON UDELAR Fotomicrografía 1. Células plasmáticas en tejido conjuntivo. Coloración: Hematoxilina y eosina. Aumento inicial 100X. Núcleo de un plasmocito. Fibras colágenas. 2 1

53 FAC.ODON UDELAR

54 FAC.ODON UDELAR Fotomicrografía 2. Linfocitos y células plasmáticas perivasculares. Coloración: Hematoxilina y eosina. Aumento inicial 100X. Célula plasmática. Linfocito. Luz de un vaso sanguíneo. 1 3 2

55 FAC.ODON UDELAR

56 Mastocitos Fotomicrografía 2 Fotomicrografía 1 FAC.ODON UDELAR

57 Mastocito en tejido conjuntivo laxo.
FAC.ODON UDELAR Fotomicrografía 1. Mastocito en tejido conjuntivo laxo. Coloración: Hematoxilina Férrica de Heindenhain. Aumento inicial 100X. La flecha indica granulaciones de un mastocito.

58 FAC.ODON UDELAR

59 Coloración: Gallego modificado. Aumento inicial 100X.
FAC.ODON UDELAR Fotomicrografía 2. Mastocitos. Coloración: Gallego modificado. Aumento inicial 100X. La flecha señala la zona nuclear.

60 FAC.ODON UDELAR

61 Fibras colágenas Fotomicrografía 1 Fotomicrografía 2 Fotomicrografía 3
FAC.ODON UDELAR FAC.ODON UDELAR Fotomicrografía 1 Fotomicrografía 2 FAC.ODON UDELAR Fotomicrografía 3

62 1 2 Fotomicrografía 1. Fibras colágenas y reticulares en lengua.
FAC.ODON UDELAR Fotomicrografía 1. Fibras colágenas y reticulares en lengua. Impregnación argéntica de Del Río Hortega. Aumento inicial 10X. Fibras colágenas. Las flechas indican fibras reticulares en relación a la membrana basal. 1 2

63 FAC.ODON UDELAR

64 1 2 Fotomicrografía 2. Fibras colágenas Tipo I y Tipo III.
FAC.ODON UDELAR Fotomicrografía 2. Fibras colágenas Tipo I y Tipo III. Impregnación argéntica de Del Río Hortega. Aumento inicial 40X. Fibras colágenas Tipo I. Fibras colágenas Tipo III en la pared de un vaso sanguíneo. 1 2

65 FAC.ODON UDELAR

66 1 2 2 Fotomicrografía 3. Fibras colágenas Tipo I y Tipo III.
FAC.ODON UDELAR Fotomicrografía 3. Fibras colágenas Tipo I y Tipo III. Impregnación argéntica de Del Río Hortega. Aumento inicial 100X. Haces de fibras de colágeno Tipo I. Fibras colágenas Tipo III en el endomicio. 1 2 2

67 FAC.ODON UDELAR

68 Fibras elásticas Fotomicrografía 1 Fotomicrografía 2 Fotomicrografía 3
FAC.ODON UDELAR FAC.ODON UDELAR Fotomicrografía 1 Fotomicrografía 2 FAC.ODON UDELAR Fotomicrografía 3

69 Fibras elásticas en la dermis. Coloración: Hematoxilina de Weigert.
FAC.ODON UDELAR Fotomicrografía 1. Fibras elásticas en la dermis. Coloración: Hematoxilina de Weigert. Aumento inicial 40X. Las Fechas indican las fibras elásticas.

70 FAC.ODON UDELAR

71 Fibras elásticas en dermis. Coloración: Técnica de Verhöeff.
Fotomicrografía 2. Fibras elásticas en dermis. Coloración: Técnica de Verhöeff. Aumento inicial 40X. Las flechas señalan una red de fibras elásticas entre anexos de la piel. FAC.ODON UDELAR

72 FAC.ODON UDELAR

73 FAC.ODON UDELAR Fotomicrografía 3. Fibras elásticas en el tejido conjuntivo papilar. Coloración: Gallego modificado. Aumento inicial 100X. Fibras elásticas. Tejido epitelial de revestimiento. 2 1 1
