Autodesk Revit© + 3D Scan para Modelado y Revisión de Proyectos

Presentación del tema: "Autodesk Revit© + 3D Scan para Modelado y Revisión de Proyectos"— Transcripción de la presentación:

1 Autodesk Revit© + 3D Scan para Modelado y Revisión de Proyectos
Arq. Arturo Sandoval Hinojosa Lider de Proyectos BIM en CADARQmx @arturos_jr Slide inicial, estara prendido en lo que subo al escenario

2 Presentación de Arturo Sandoval, que hago de donde soy (UANL) y puesto actual.
Vengo a compartir mi experiencia y pasión por la tecnología, y en especifico para este taller voy contar una historia del proceso que llevamos en un proyecto por sus etapas de Diseno, Documentación, revisión, y Ejecución, Utlizando software de Autodesk para Escaneo 3d y modelado. TE: (2:00 Minutos)

3 “delivering TRUE BIM projects”
cadarq.mx Formo parte de un equipo de jóvenes profesionistas que compartimos una pasión por la tecnología aplicada a la arquitectura para proyectar nuestras ideas. Estos ejemplos que veremos durante el taller se desarrollaron en colaboración de todo un equipo de trabajo. TE: (1:00 Minuto)

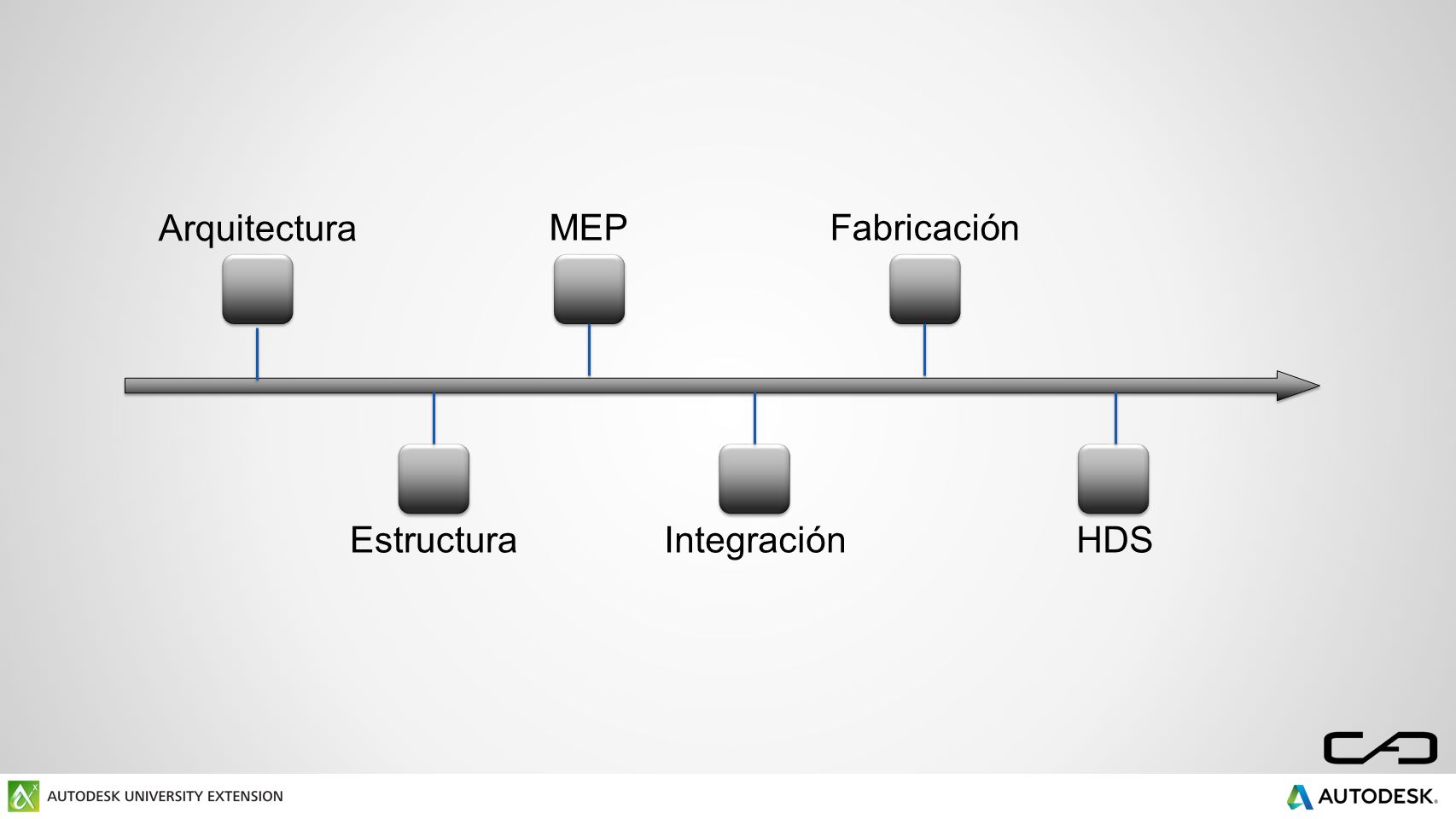

4 Arquitectura MEP Fabricación Estructura Integración HDS
Seis Ejemplos gráficos de lo que he desarrollado con productos de Autodesk, explicar en 0:30 minuto o menos lo que se realizo en cada proyecto y como Autodesk ayudo a lograr el éxito en esto. La finalidad de este slide será para nombrar varios productos de Autodesk que se utilizaron en conjunto. TE: (3:00 minutos)

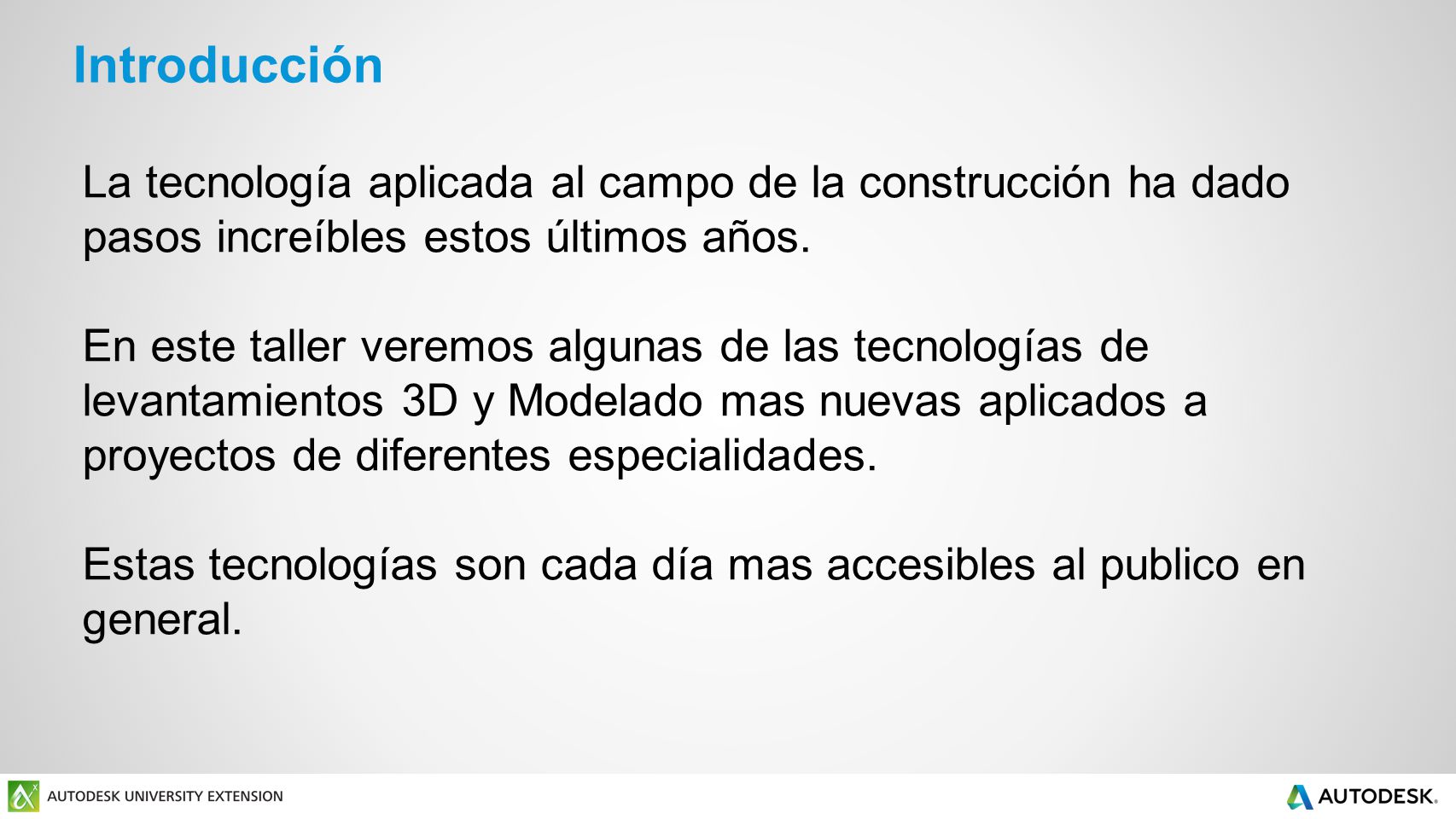

5 Introducción La tecnología aplicada al campo de la construcción ha dado pasos increíbles estos últimos años. En este taller veremos algunas de las tecnologías de levantamientos 3D y Modelado mas nuevas aplicados a proyectos de diferentes especialidades. Estas tecnologías son cada día mas accesibles al publico en general. Cuando hablamos de levantamientos en 3D aun muchos clientes piensan que ciencia ficción, aquí explicamos que es algo sencillo y al alcance del publico en general. TE: (2:00 Minutos)

6 BIM+3DScan En este taller hablaremos de BIM y HDS también conocido como LiDar Hablare dos definiciones muy concretas; BIM es el acrónimo para Building Information Modeling, que a groso modo son modelos 3D inteligentes, que contienen propiedades y especificaciones que son cuantificables, medibles y graficas. 3DScanm o HDS se refiera a levantamientos 3D en alta Definición también se conoce como lidar, explicare brevemente como funciona un equipo laser. Conclusión Uniendo estas dos tecnologías podemos abrir un mundo de posibilidades para la proyección y realización de nuestras ideas como arquitectos e ingenieros. TE: (4 Minutos)

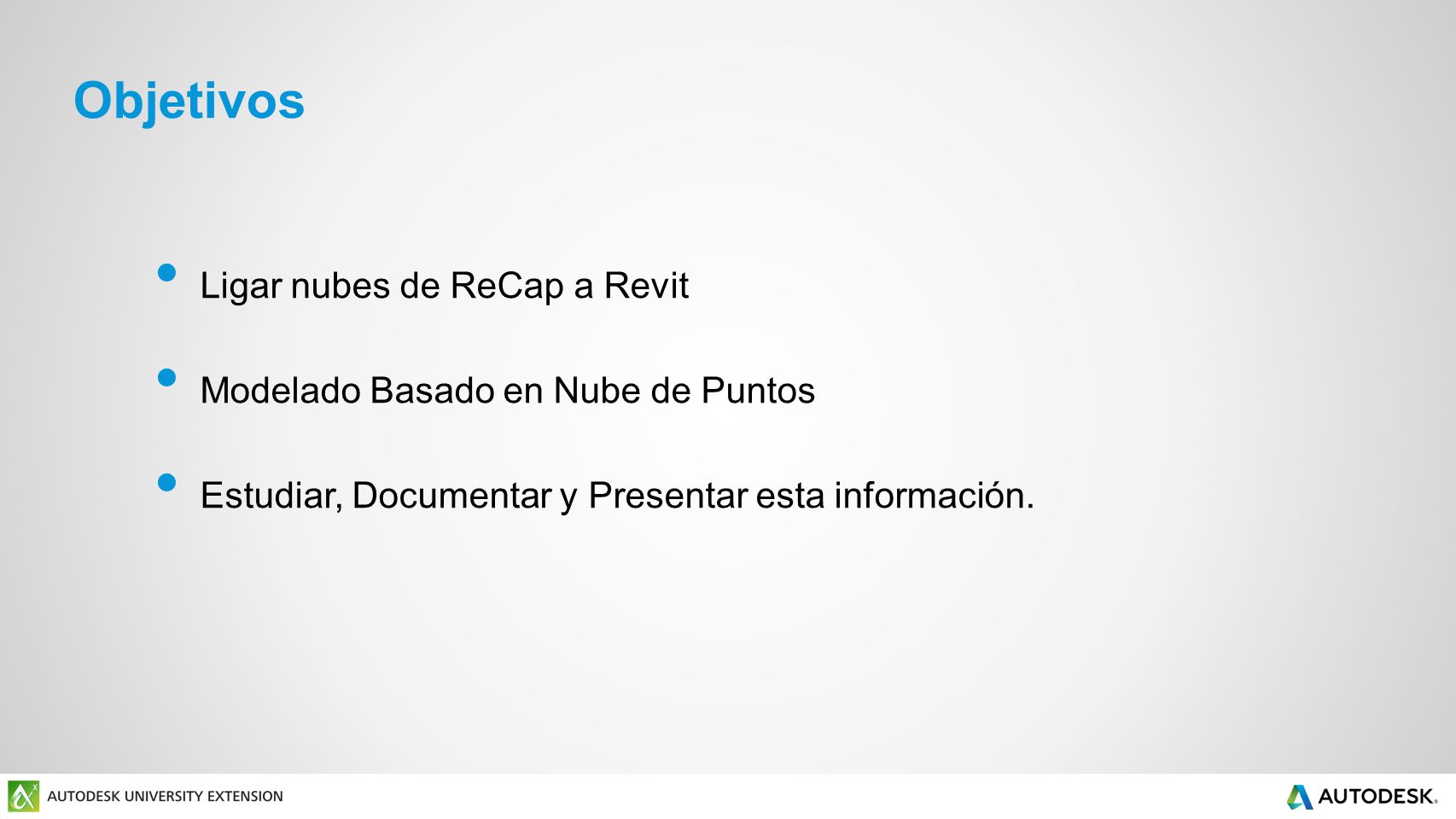

7 Objetivos Ligar nubes de ReCap a Revit
Modelado Basado en Nube de Puntos Estudiar, Documentar y Presentar esta información. Explicar brevemente lo que vamos e ver en el Taller de modelado en base a nube de puntos. Al termino de esta lectura ustedes tendrán un conocimiento de la tecnología que tienen a su alcance y de como aplicarlo a una variedad de proyectos. TE: (1:00 Minutos)

8 Ejemplo/Taller “EFM-HDS”
Se correrá un video con el proceso a 2x de velocidad para explicar el funcionamiento de estas herramientas

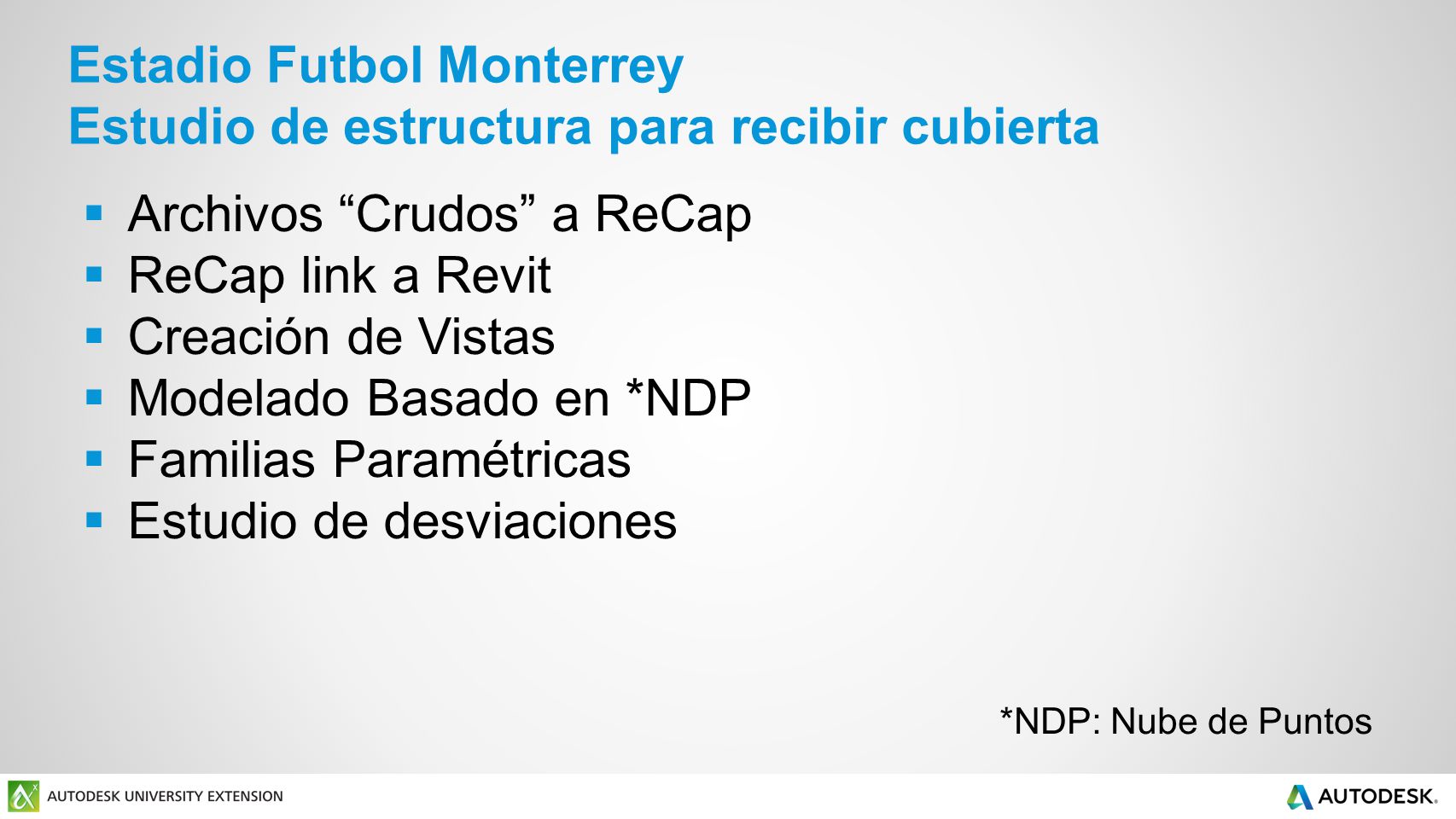

9 Estadio Futbol Monterrey Estudio de estructura para recibir cubierta
Archivos “Crudos” a ReCap ReCap link a Revit Creación de Vistas Modelado Basado en *NDP Familias Paramétricas Estudio de desviaciones *NDP: Nube de Puntos

10

11

12

13 Demo/Taller “NIS-015” Al inicio de este slide del taller deberé haber consumido menos de 20 Minutos, dejando 25 minutos para la clase practica.

14 Modelado de elementos en Revit Documentación

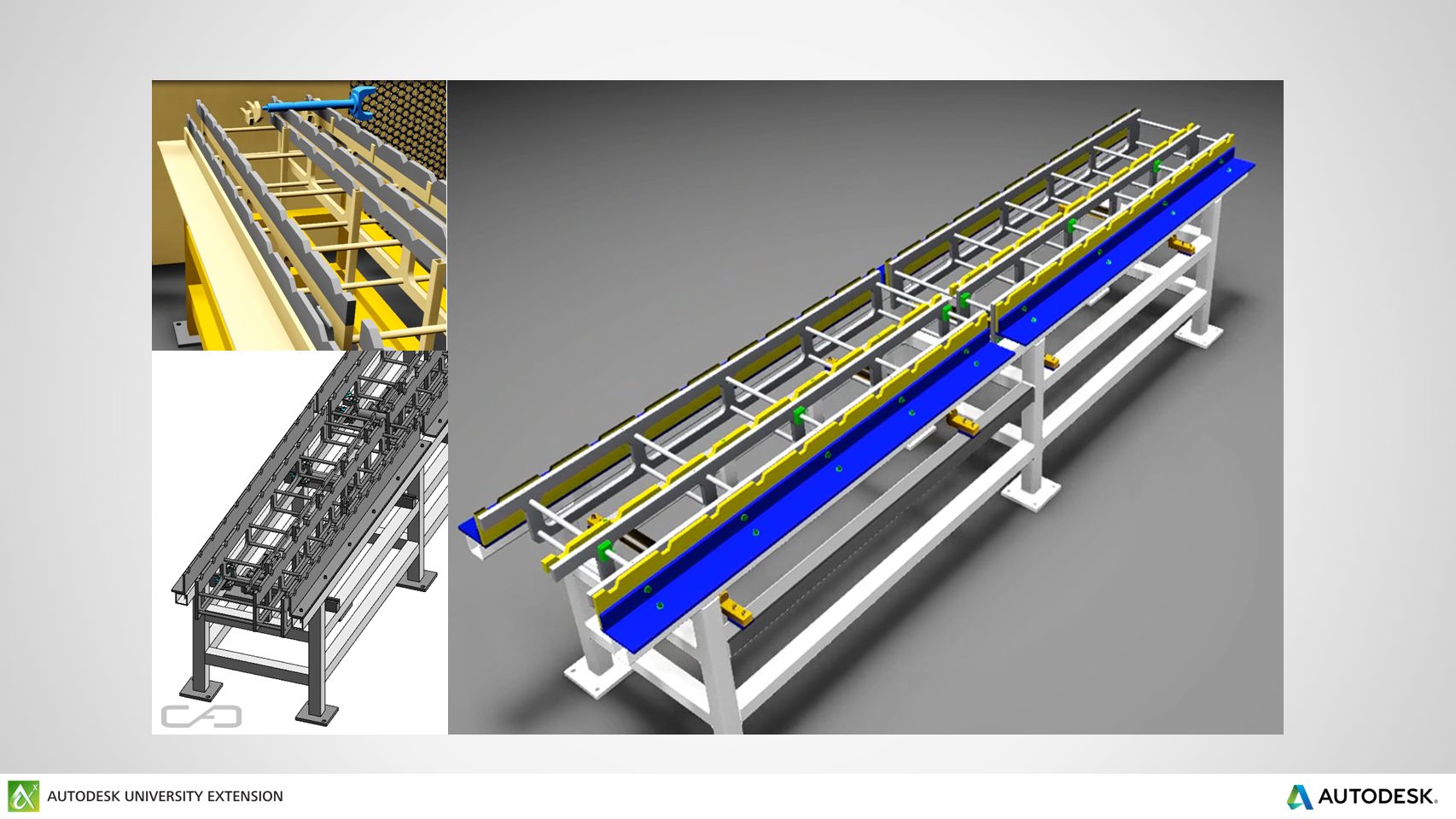

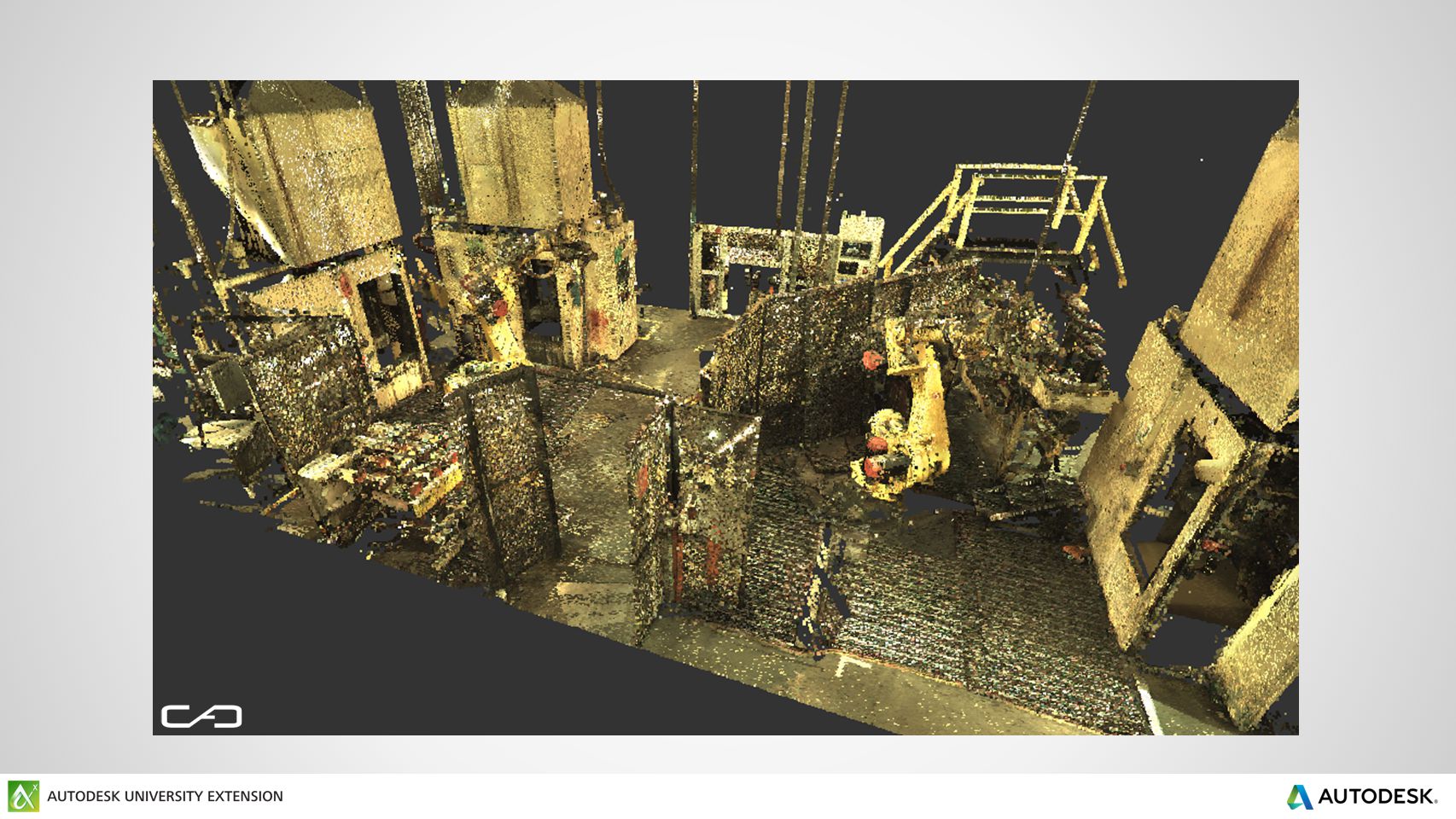

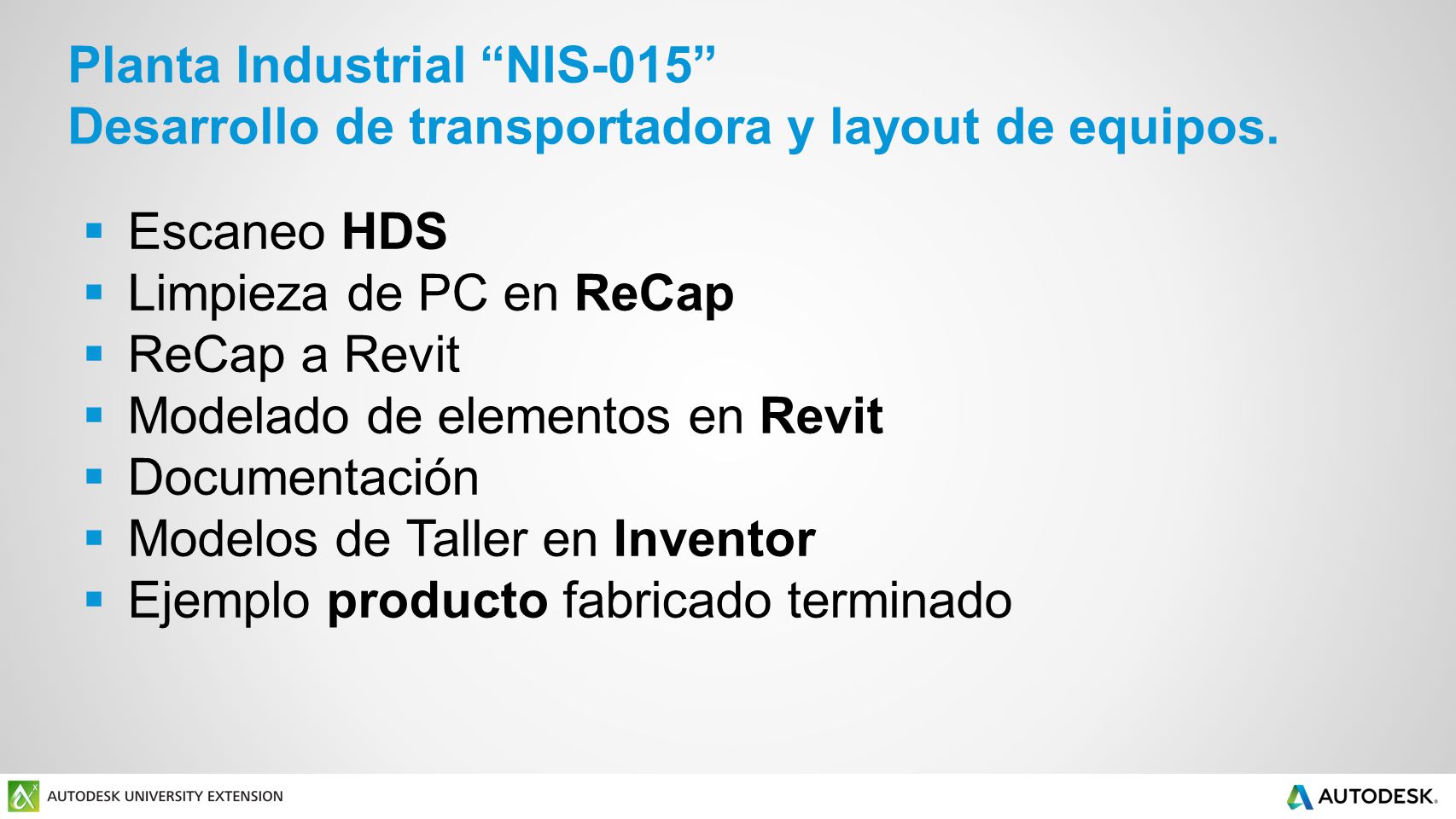

Planta Industrial “NIS-015” Desarrollo de transportadora y layout de equipos. Escaneo HDS Limpieza de PC en ReCap ReCap a Revit Modelado de elementos en Revit Documentación Modelos de Taller en Inventor Ejemplo producto fabricado terminado LIVE DEMO

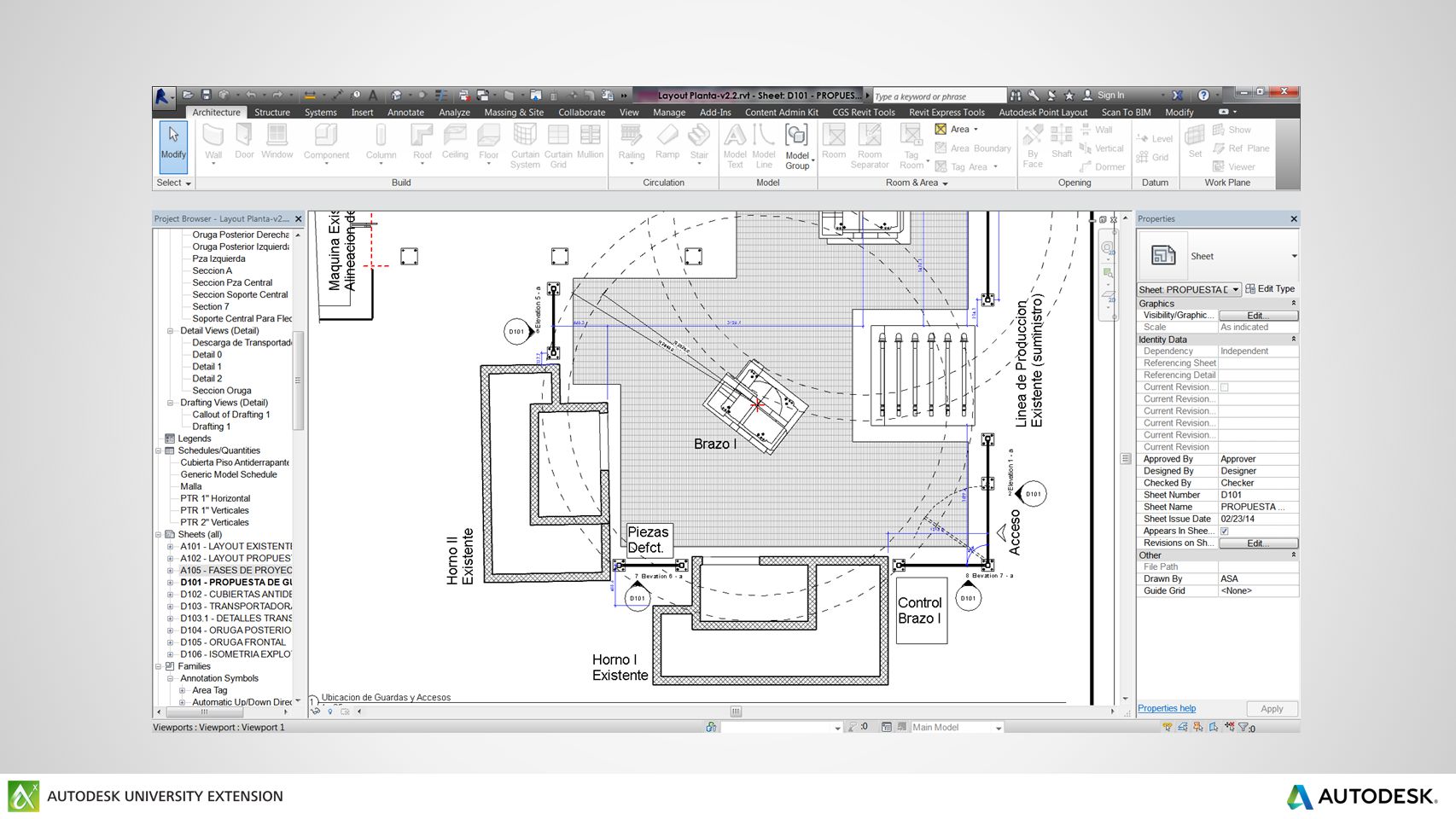

15 LIVE DEMO

16 LIVE DEMO

17 LIVE DEMO

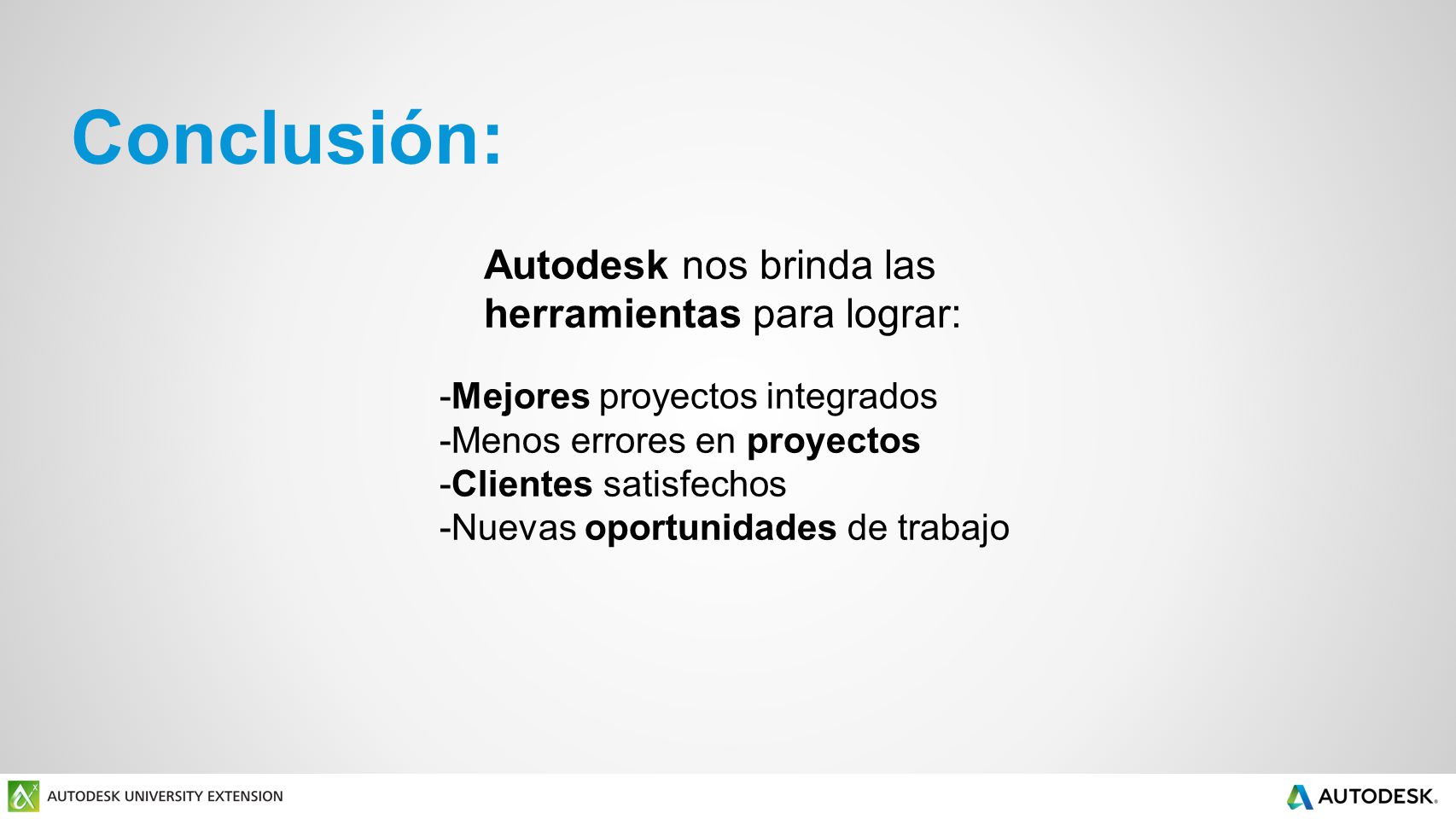

18 Conclusión: Autodesk nos brinda las herramientas para lograr:
-Mejores proyectos integrados -Menos errores en proyectos -Clientes satisfechos -Nuevas oportunidades de trabajo Cerraremos este slide con Minutos Consumidos

19 Q & A Responderemos algunas preguntas por el publico en general, sin pasar 5-10 minutos en total para cerrar con 55 minutos y permitir al siguiente exponente instalarse.

20 Muchas Gracias por la atención, y que siguán disfrutando y aparendiendo en esta segunda entrega de AUx Mexico.
