2 Effectiveness and Durability of Different Paints as Anti- Carbonation Barriers Applied to Concrete Structures Efectividad y Durabilidad de Diferentes Pinturas como Barreras Anti-Carbonatación aplicadas a Estructuras de Hormigón Effectiveness and Durability of Different Paints as Anti- Carbonation Barriers Applied to Concrete Structures Efectividad y Durabilidad de Diferentes Pinturas como Barreras Anti-Carbonatación aplicadas a Estructuras de Hormigón CABAÑA, Guillermo; YORIS, Adrian; GRETHER, Rudy; DEFAGOT, Carlos; ULIBARRIE, Néstor. Centro de Investigación y Desarrollo para la Construcción y la Vivienda (CECOVI) Facultad Regional Santa Fe – Universidad Tecnológica Nacional 7 y 8 de Noviembre de 2013

3 Corrosión en el hormigón armado: uno de los principales factores que afectan la durabilidad de las estructuras. Capacidad que disminuye paulatinamente debido a la carbonatación (pH de 13 a menos de 9). La corrosión inducida por la carbonatación es una de las principales causas de deterioro en el Centro-Norte de la República Argentina INTRODUCCIÓN CO 2 Frente de Carbonatación El hormigón confiere al acero una protección físico-química.

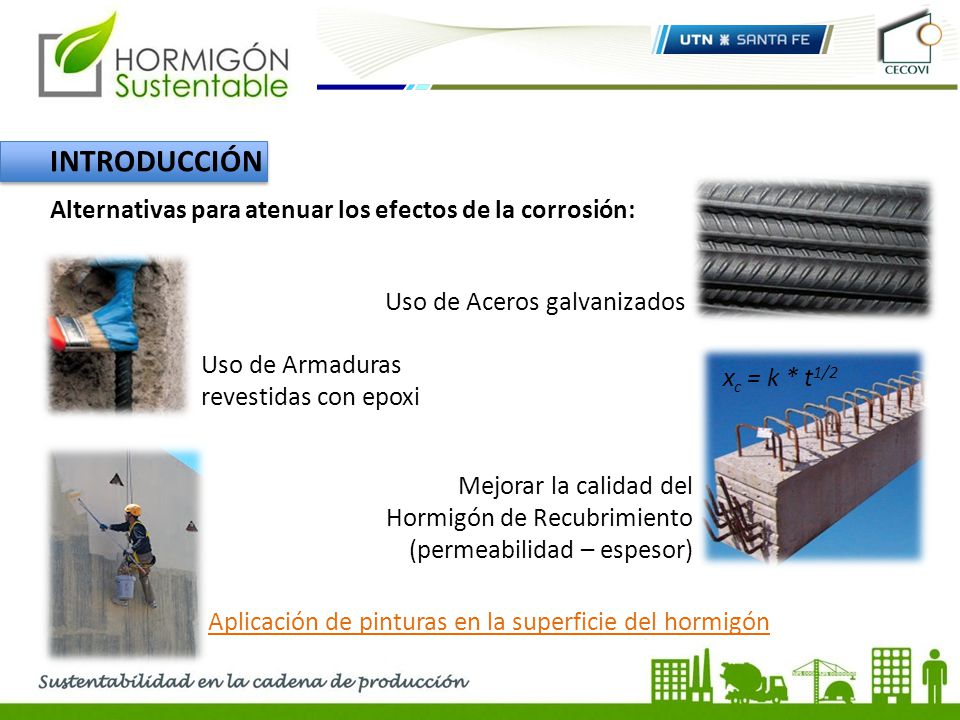

4 Alternativas para atenuar los efectos de la corrosión: Uso de Aceros galvanizados Uso de Armaduras revestidas con epoxi Aplicación de pinturas en la superficie del hormigón Mejorar la calidad del Hormigón de Recubrimiento (permeabilidad – espesor) INTRODUCCIÓN x c = k * t 1/2

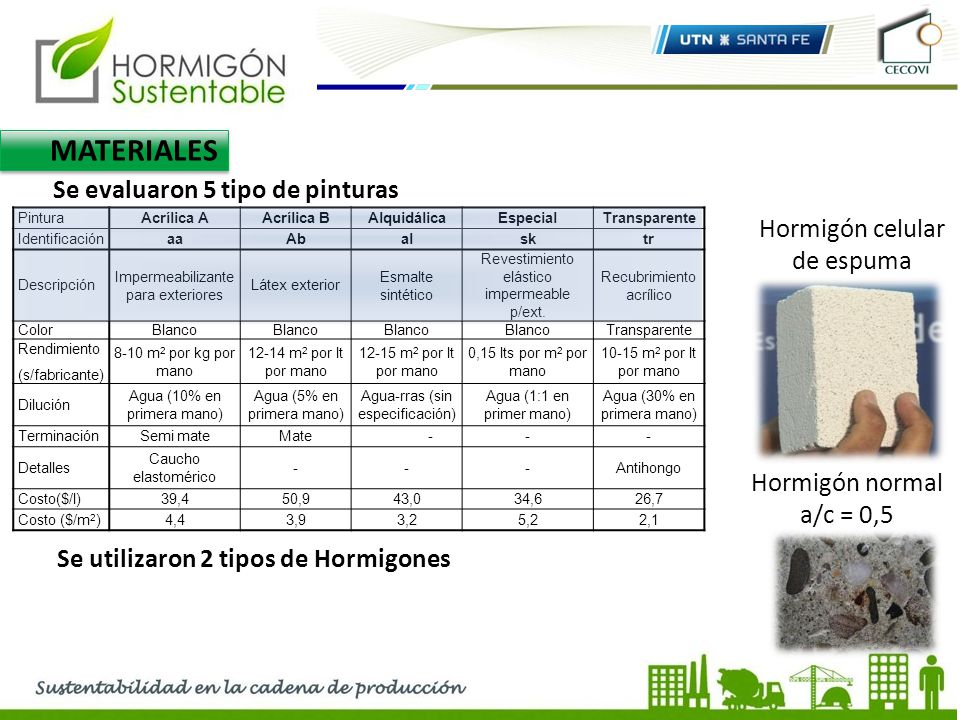

5 Se evaluaron 5 tipo de pinturas Se utilizaron 2 tipos de Hormigones Hormigón celular de espuma Hormigón normal a/c = 0,5 PinturaAcrílica AAcrílica BAlquidálicaEspecialTransparente IdentificaciónaaAbalsktr Descripción Impermeabilizante para exteriores Látex exterior Esmalte sintético Revestimiento elástico impermeable p/ext. Recubrimiento acrílico ColorBlanco Transparente Rendimiento (s/fabricante) 8-10 m 2 por kg por mano 12-14 m 2 por lt por mano 12-15 m 2 por lt por mano 0,15 lts por m 2 por mano 10-15 m 2 por lt por mano Dilución Agua (10% en primera mano) Agua (5% en primera mano) Agua-rras (sin especificación) Agua (1:1 en primer mano) Agua (30% en primera mano) TerminaciónSemi mateMate--- Detalles Caucho elastomérico ---Antihongo Costo($/l)39,450,943,034,626,7 Costo ($/m 2 )4,43,93,25,22,1 MATERIALES

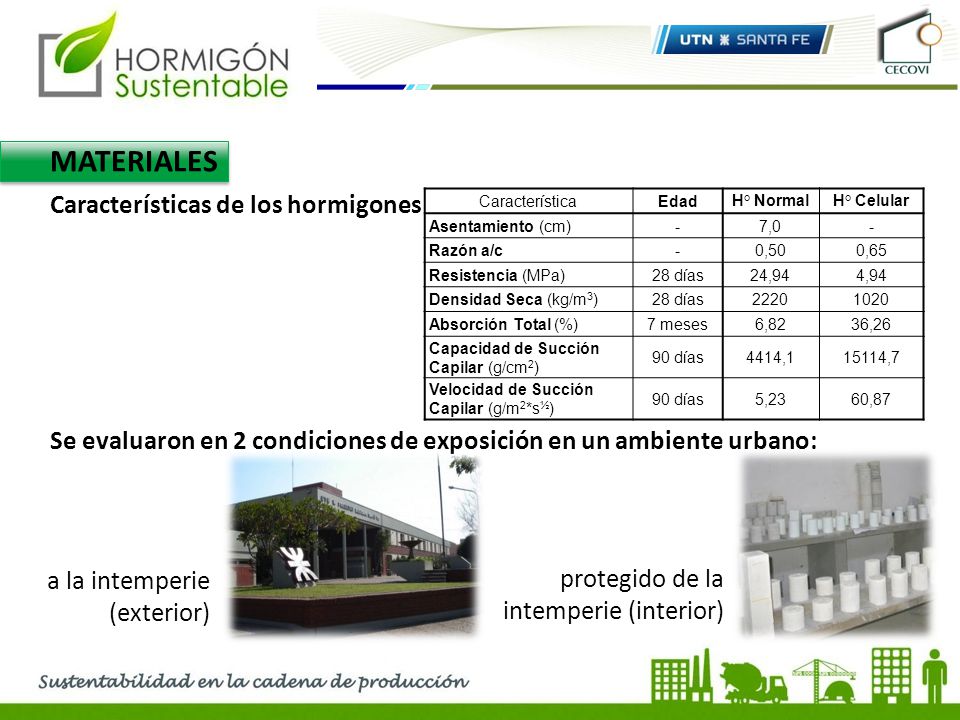

6 Características de los hormigones Se evaluaron en 2 condiciones de exposición en un ambiente urbano: protegido de la intemperie (interior) a la intemperie (exterior) CaracterísticaEdadH° NormalH° Celular Asentamiento (cm)-7,0- Razón a/c-0,500,65 Resistencia (MPa)28 días24,944,94 Densidad Seca (kg/m 3 )28 días22201020 Absorción Total (%)7 meses6,8236,26 Capacidad de Succión Capilar (g/cm 2 ) 90 días4414,115114,7 Velocidad de Succión Capilar (g/m 2 *s ½ ) 90 días5,2360,87 MATERIALES

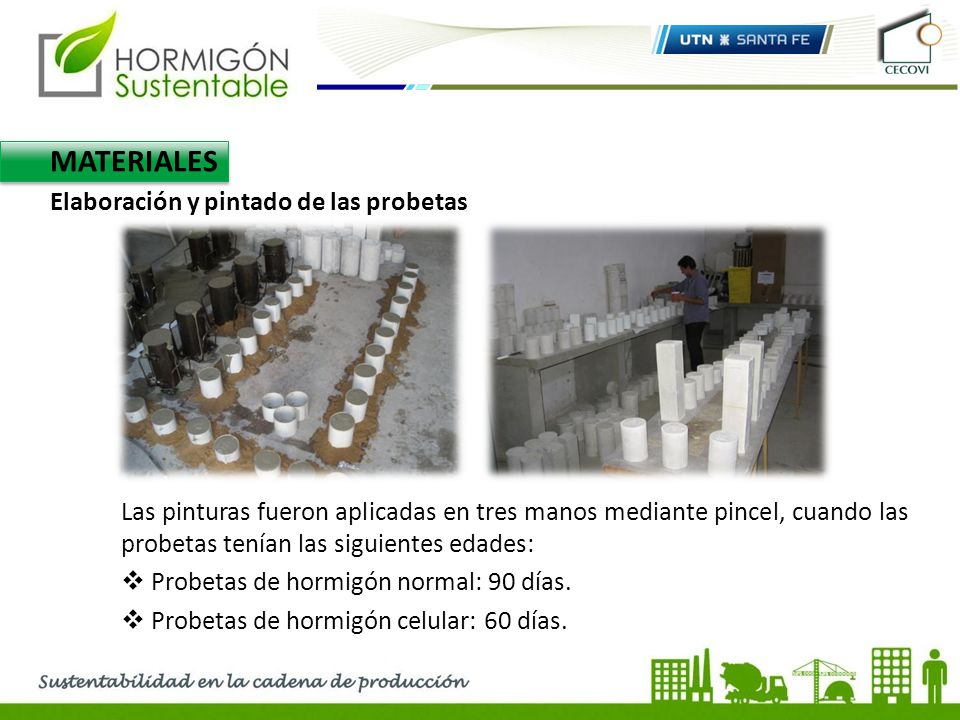

7 Elaboración y pintado de las probetas Las pinturas fueron aplicadas en tres manos mediante pincel, cuando las probetas tenían las siguientes edades:  Probetas de hormigón normal: 90 días.  Probetas de hormigón celular: 60 días. MATERIALES

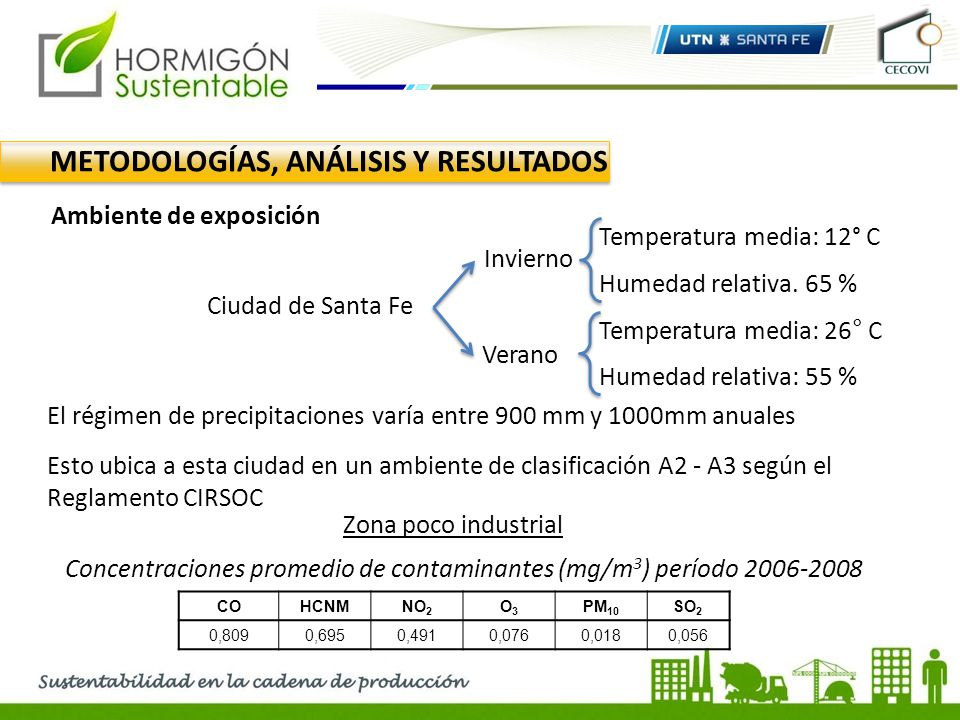

8 Ciudad de Santa Fe Invierno Verano Temperatura media: 26° C Humedad relativa: 55 % Humedad relativa. 65 % Temperatura media: 12° C Zona poco industrial Concentraciones promedio de contaminantes (mg/m 3 ) período 2006-2008 Ambiente de exposición METODOLOGÍAS, ANÁLISIS Y RESULTADOS El régimen de precipitaciones varía entre 900 mm y 1000mm anuales Esto ubica a esta ciudad en un ambiente de clasificación A2 - A3 según el Reglamento CIRSOC COHCNMNO 2 O3O3 PM 10 SO 2 0,8090,6950,4910,0760,0180,056

9  Espesor de las películas de pintura  Envejecimiento natural de las películas de pintura  Permeabilidad al aire de los hormigones pintados  Permeabilidad al aire de los hormigones pintados.  Evaluación con ultrasonido  Ensayo de carbonatación.  Evaluación de costo Determinaciones METODOLOGÍAS, ANÁLISIS Y RESULTADOS

10 Se utilizó un reloj comparador analógico milesimal (graduación: 0,001 mm) Pintura Espesor de pintura Lectura 1 (mm) Lectura 2 (mm) Lectura 3 (mm) Promedio (mm) aa0,0350,0360,0420,038 ab0,0800,1020,1130,098 al0,0640,0600,0570,060 sk0,0580,0660,0650,063 tr0,0140,0210,0200,018 Espesor de las películas de pintura METODOLOGÍAS, ANÁLISIS Y RESULTADOS

11 AspectoCalificación TizadoNo se apreciaPocoMucho BrilloMuy brillanteBrillantePoco brillanteSemi-mateMate AmpolladoNadaMuy pocoPocoRegularMuchoExcesivo Cuarteado y AgrietadoNadaMuy pocoPocoRegularMuchoExcesivo DesprendimientoNoSi Aspecto general de la pintura que puede ser: Excelente, Muy bueno, Bueno, Regular o Malo El ensayo se realizó a los 2, 4, 9, 16 y 20 meses de exposición sobre 4 probetas de cada pintura: probetas de Hº normal y H° celular expuestas a la intemperie -exterior- y protegidas de la intemperie -interior-. Envejecimiento natural de las películas de pintura METODOLOGÍAS, ANÁLISIS Y RESULTADOS

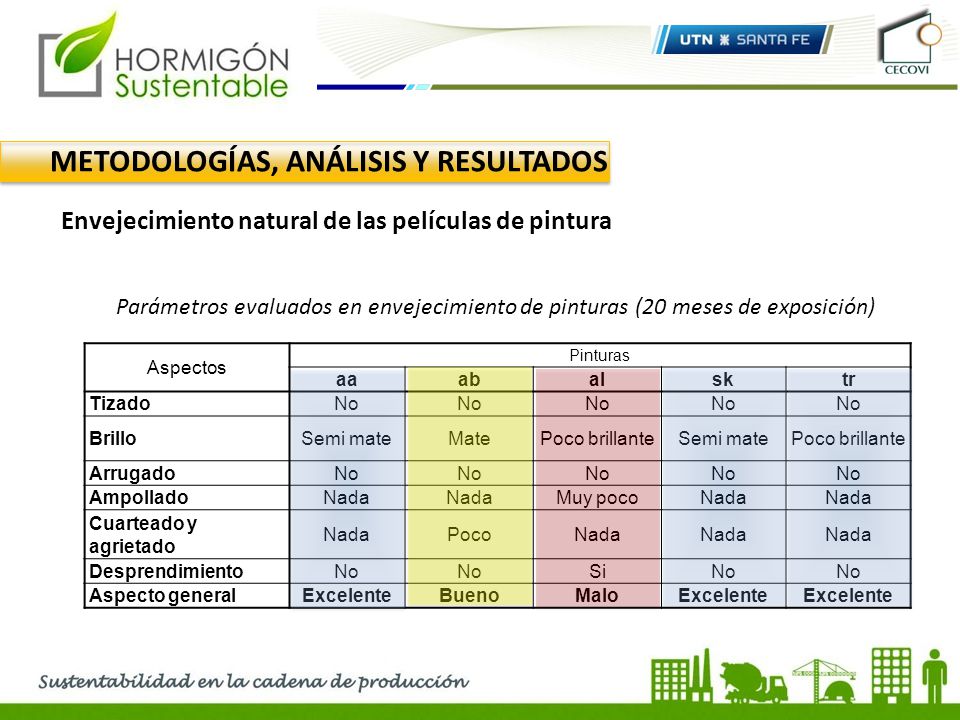

12 Parámetros evaluados en envejecimiento de pinturas (20 meses de exposición) Envejecimiento natural de las películas de pintura METODOLOGÍAS, ANÁLISIS Y RESULTADOS Aspectos Pinturas aaabalsktr TizadoNo BrilloSemi mateMatePoco brillanteSemi matePoco brillante ArrugadoNo AmpolladoNada Muy pocoNada Cuarteado y agrietado NadaPocoNada DesprendimientoNo SiNo Aspecto generalExcelenteBuenoMaloExcelente

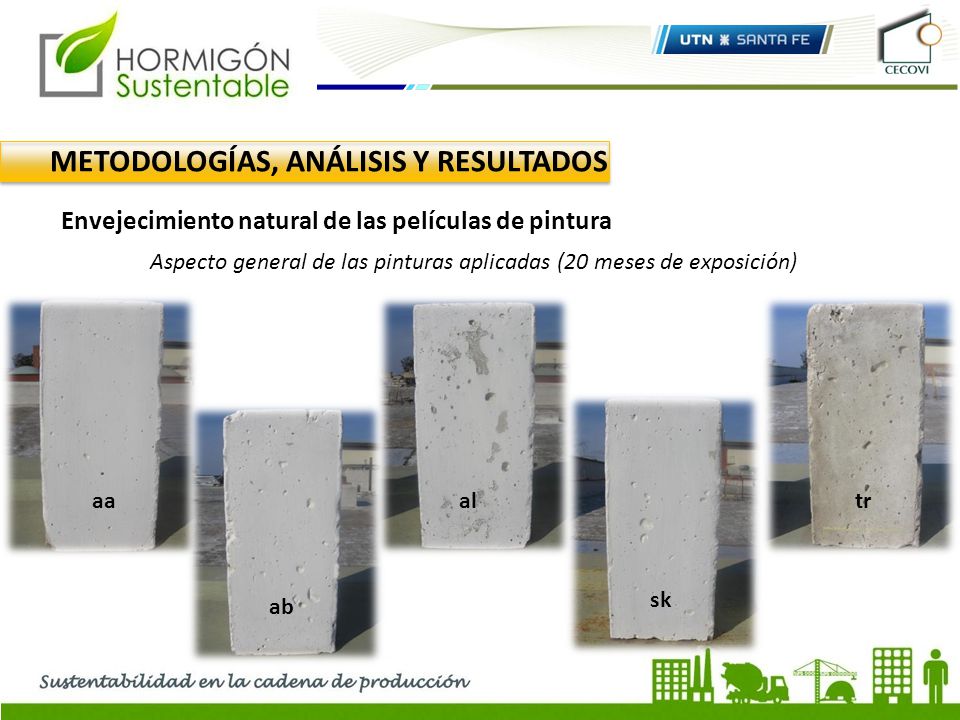

13 Aspecto general de las pinturas aplicadas (20 meses de exposición) Envejecimiento natural de las películas de pintura METODOLOGÍAS, ANÁLISIS Y RESULTADOS aa ab al sk tr

14 Se evaluó la permeabilidad en rodajas de hormigón de 5cm de espesor pintadas en todo su perímetro y en una rodaja sin pintar. Permeabilidad al aire de los hormigones pintados METODOLOGÍAS, ANÁLISIS Y RESULTADOS Permeabilímetro Permea-TORR

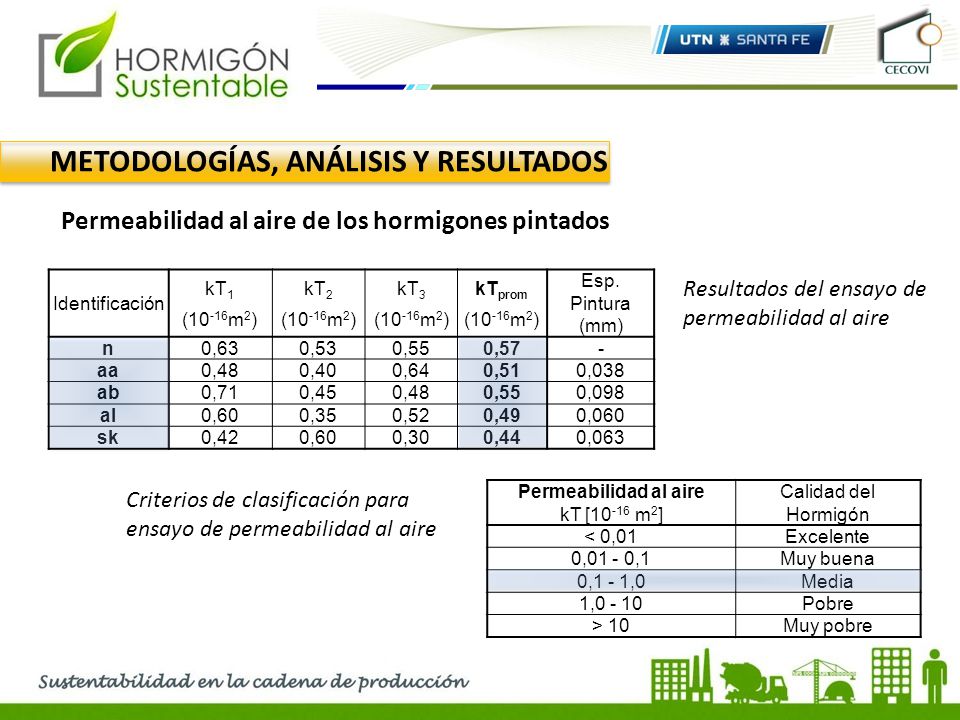

15 Permeabilidad al aire de los hormigones pintados METODOLOGÍAS, ANÁLISIS Y RESULTADOS Identificación kT 1 (10 -16 m 2 ) kT 2 (10 -16 m 2 ) kT 3 (10 -16 m 2 ) kT prom (10 -16 m 2 ) Esp. Pintura (mm) n0,630,530,550,57- aa0,480,400,640,510,038 ab0,710,450,480,550,098 al0,600,350,520,490,060 sk0,420,600,300,440,063 Resultados del ensayo de permeabilidad al aire Permeabilidad al aire kT [10 -16 m 2 ] Calidad del Hormigón < 0,01Excelente 0,01 - 0,1Muy buena 0,1 - 1,0Media 1,0 - 10Pobre > 10Muy pobre Criterios de clasificación para ensayo de permeabilidad al aire

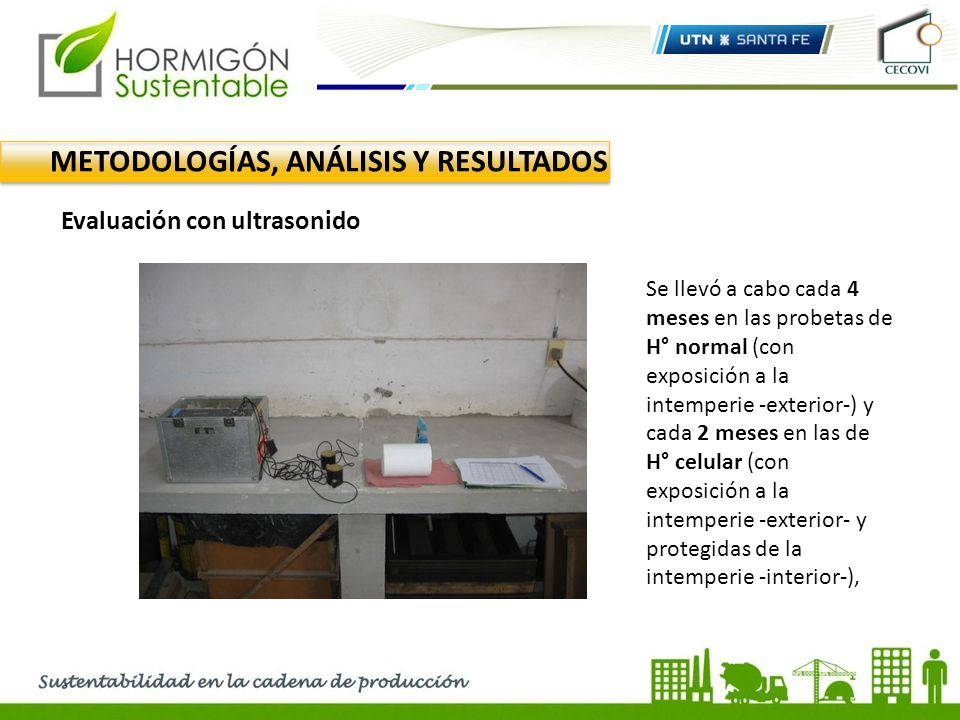

16 Evaluación con ultrasonido METODOLOGÍAS, ANÁLISIS Y RESULTADOS Se llevó a cabo cada 4 meses en las probetas de H° normal (con exposición a la intemperie -exterior-) y cada 2 meses en las de H° celular (con exposición a la intemperie -exterior- y protegidas de la intemperie -interior-),

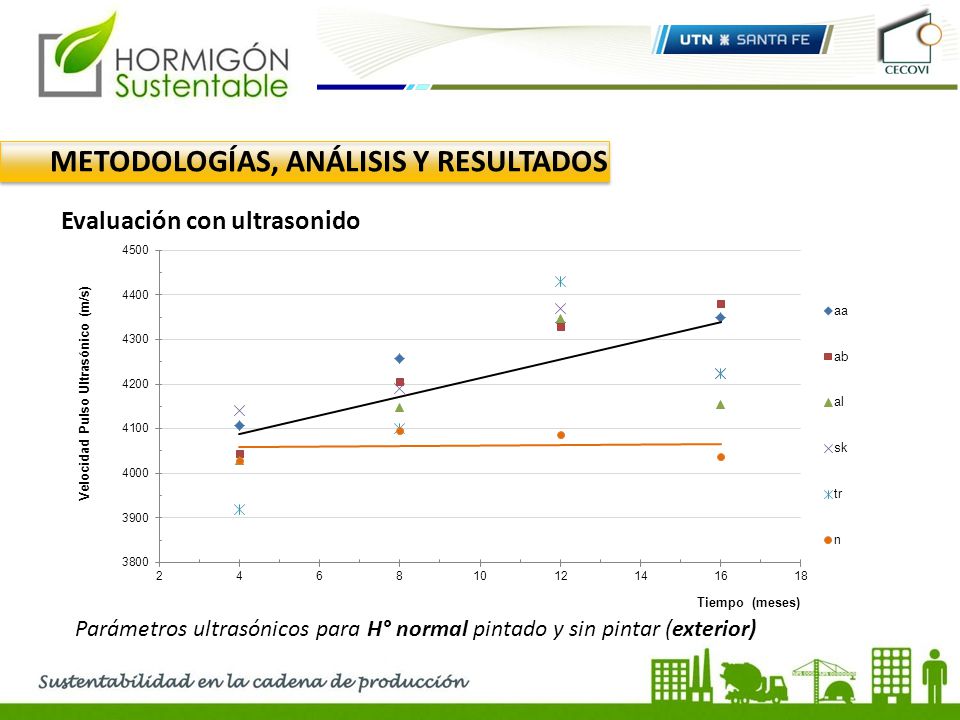

17 Evaluación con ultrasonido METODOLOGÍAS, ANÁLISIS Y RESULTADOS Parámetros ultrasónicos para H° normal pintado y sin pintar (exterior)

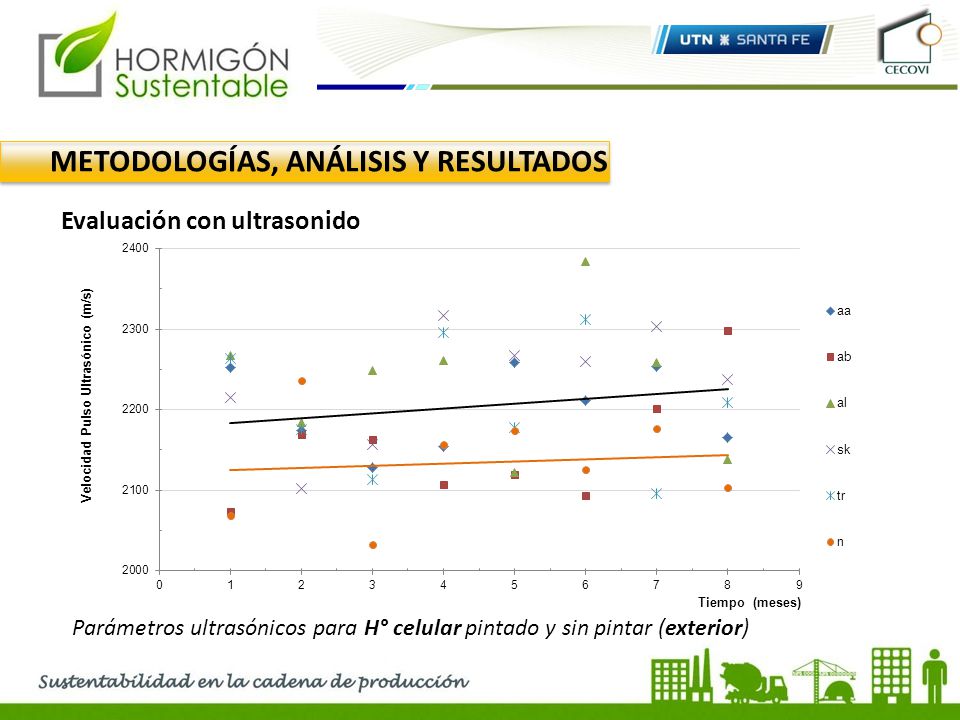

18 Evaluación con ultrasonido METODOLOGÍAS, ANÁLISIS Y RESULTADOS Parámetros ultrasónicos para H° celular pintado y sin pintar (exterior)

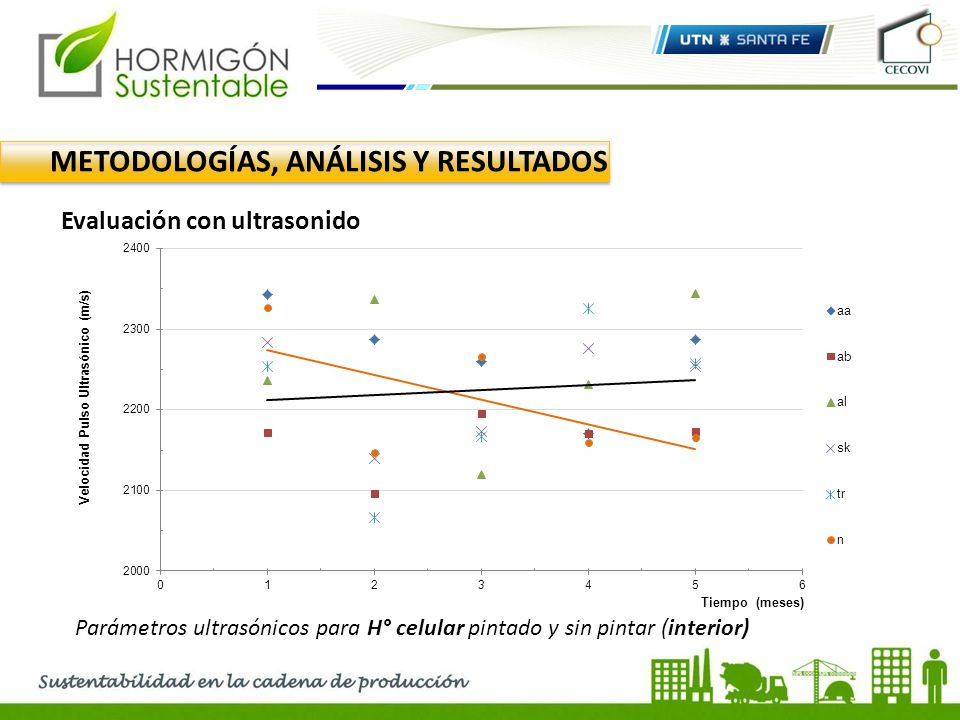

19 Evaluación con ultrasonido METODOLOGÍAS, ANÁLISIS Y RESULTADOS Parámetros ultrasónicos para H° celular pintado y sin pintar (interior)

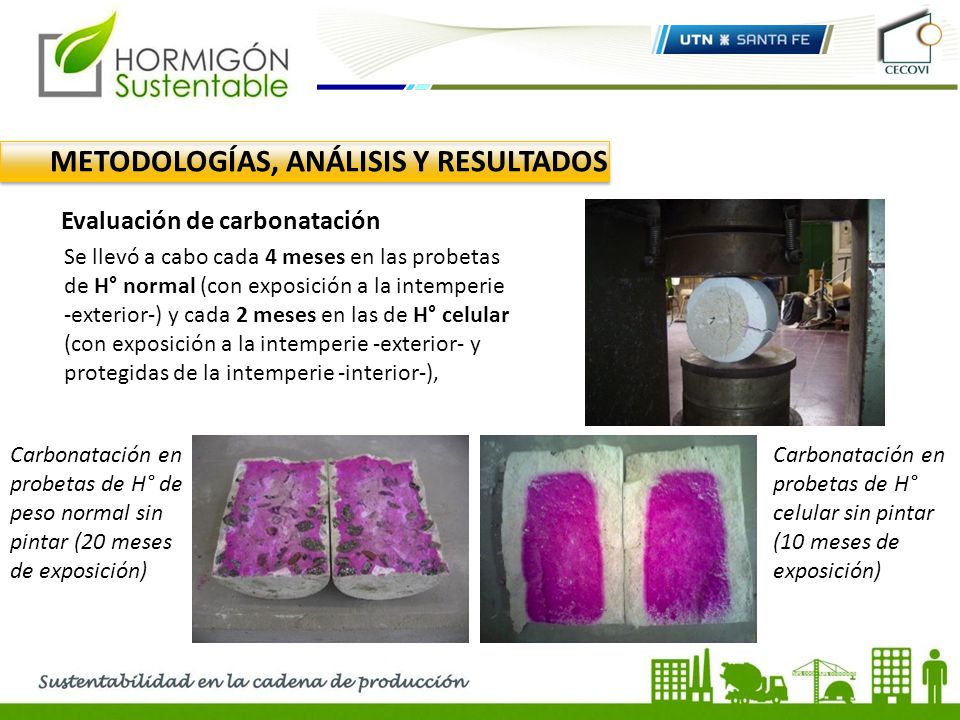

20 Evaluación de carbonatación Se llevó a cabo cada 4 meses en las probetas de H° normal (con exposición a la intemperie -exterior-) y cada 2 meses en las de H° celular (con exposición a la intemperie -exterior- y protegidas de la intemperie -interior-), METODOLOGÍAS, ANÁLISIS Y RESULTADOS Carbonatación en probetas de H° de peso normal sin pintar (20 meses de exposición) Carbonatación en probetas de H° celular sin pintar (10 meses de exposición)

21 Evaluación de carbonatación METODOLOGÍAS, ANÁLISIS Y RESULTADOS Avance de la carbonatación en H° normal pintado y sin pintar (exterior)

22 Evaluación de carbonatación METODOLOGÍAS, ANÁLISIS Y RESULTADOS Avance de la carbonatación en H° celular pintado y sin pintar (exterior)

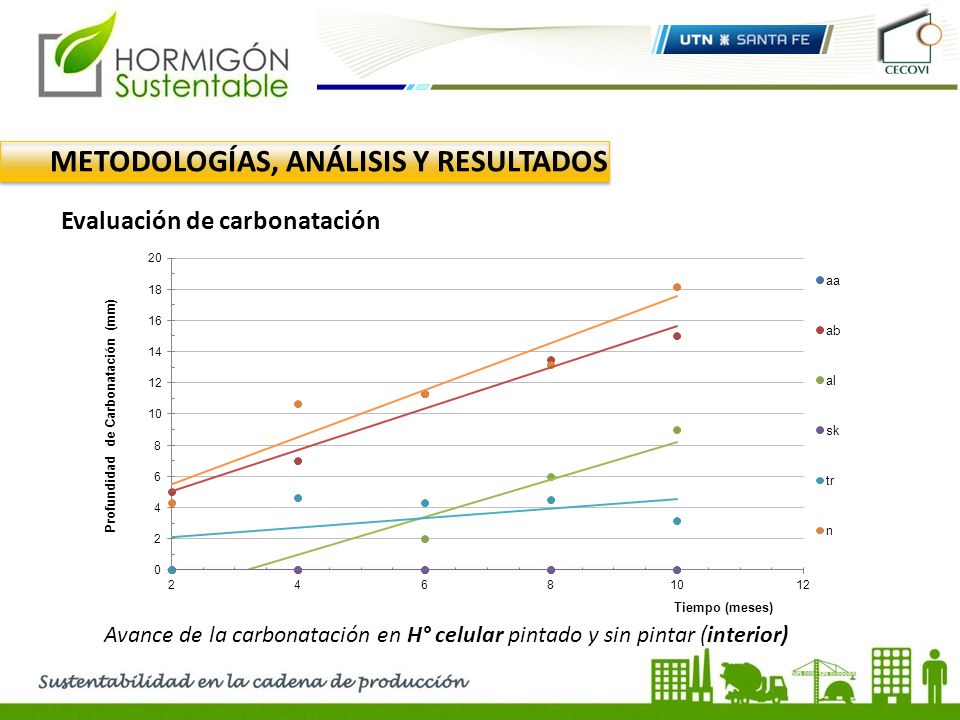

23 Evaluación de carbonatación METODOLOGÍAS, ANÁLISIS Y RESULTADOS Avance de la carbonatación en H° celular pintado y sin pintar (interior)

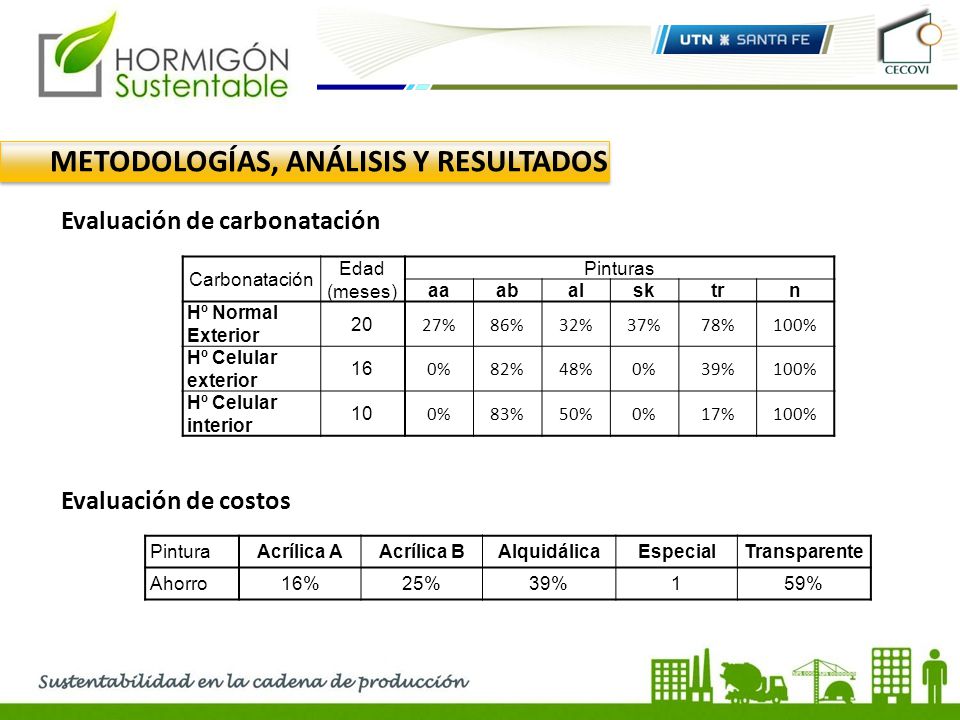

24 Evaluación de carbonatación METODOLOGÍAS, ANÁLISIS Y RESULTADOS Carbonatación Edad (meses) Pinturas aaabalsktrn Hº Normal Exterior 20 27%86%32%37%78%100% Hº Celular exterior 16 0%82%48%0%39%100% Hº Celular interior 10 0%83%50%0%17%100% Evaluación de costos PinturaAcrílica AAcrílica BAlquidálicaEspecialTransparente Ahorro16%25%39%159%

25  Considerando los ensayos de permeabilidad: Los hormigones recubiertos con pinturas alquidálica, acrílica A y especial presentan menor permeabilidad.  Considerando los ensayos de carbonatación: Los hormigones recubiertos con pinturas alquidálica, acrílica A y especial presentan menor avance del frente.  Considerando los ensayos de envejecimiento: La pintura alquidálica presenta un comportamiento general “malo”.  Todas las pinturas alternativas presentan un ahorro económico, en mayor o menor medida, respecto a la pintura especial.  La aplicación de pinturas convencionales es factible como barreras que disminuyen el avance del frente de carbonatación.  En base a los resultados obtenidos, es necesario poder contar con datos que se prolonguen en el tiempo para conocer mejor las características de estas pinturas. CONCLUSIONES
