Medio Sumador EQUIPO (A) integrantes: Macías Torres Judith Andrea Valencia Pallares Valeria Esmeralda Vera Rocha Daniela.

Presentación del tema: "Medio Sumador EQUIPO (A) integrantes: Macías Torres Judith Andrea Valencia Pallares Valeria Esmeralda Vera Rocha Daniela."— Transcripción de la presentación:

1 Medio Sumador EQUIPO (A) integrantes: Macías Torres Judith Andrea Valencia Pallares Valeria Esmeralda Vera Rocha Daniela

2 Que es un medio sumador?  Medio Sumador Medio Sumador: Un medio sumador es un circuito que se caracteriza por tener dos entradas y dos salidas que vendrían a ser el resultado de la suma y el acarreo mientras que los dos bits de entrada representan el sumando y el añadido de la operación.

3 DIAGRAMA LÓGICO

4 DIAGRAMA DE CONEXIÓN

5 SIMBOLO LOGICO

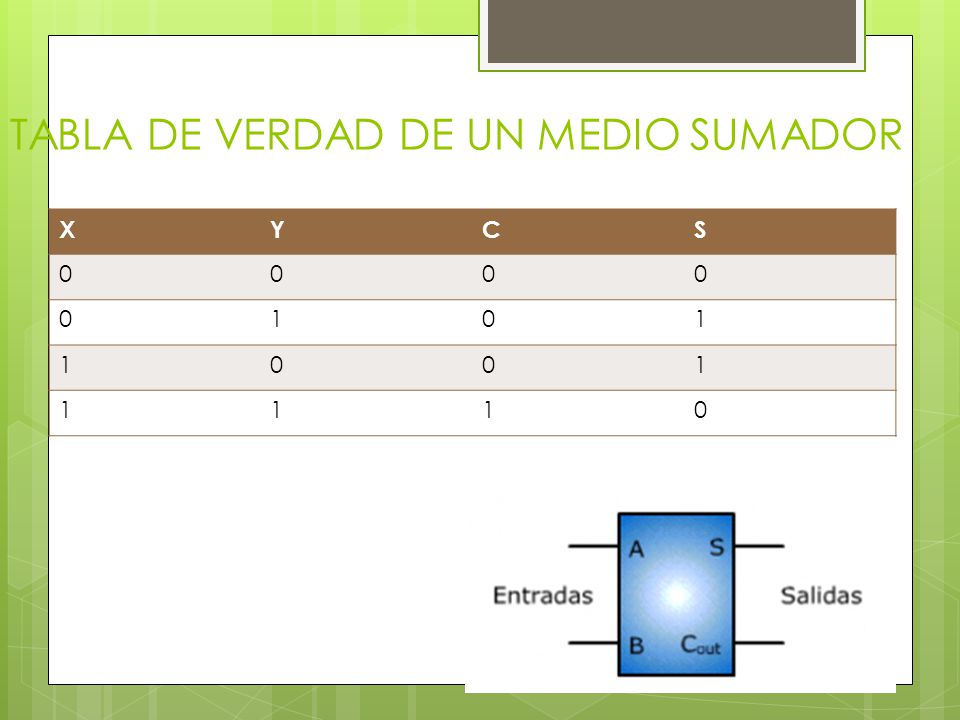

6 TABLA DE VERDAD DE UN MEDIO SUMADOR XYCS 0000 0101 1001 1110

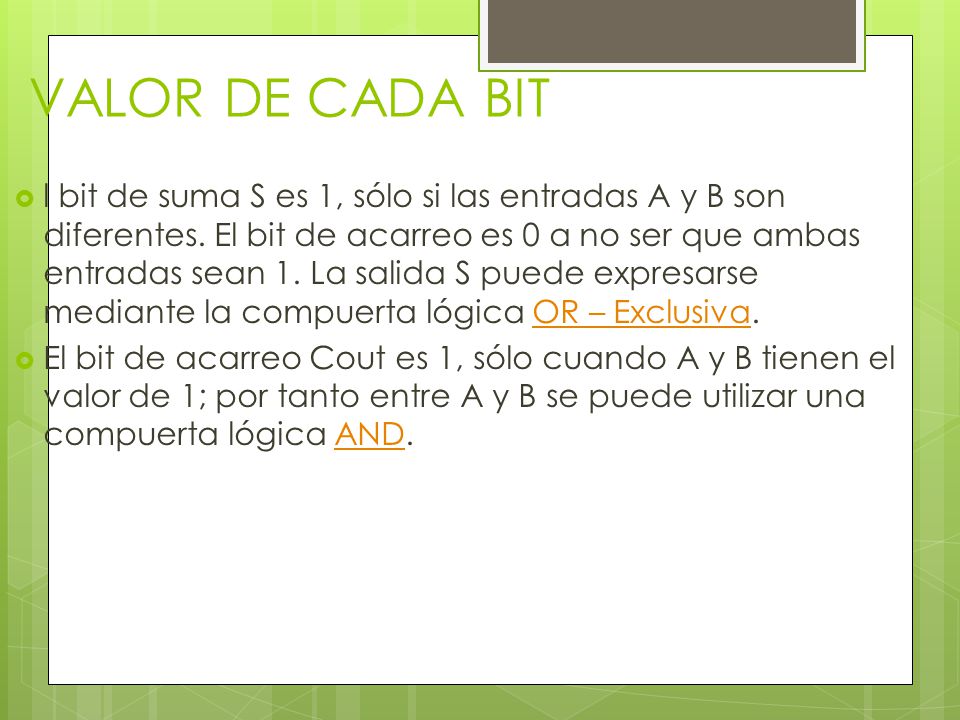

7 VALOR DE CADA BIT  l bit de suma S es 1, sólo si las entradas A y B son diferentes. El bit de acarreo es 0 a no ser que ambas entradas sean 1. La salida S puede expresarse mediante la compuerta lógica OR – Exclusiva.OR – Exclusiva  El bit de acarreo Cout es 1, sólo cuando A y B tienen el valor de 1; por tanto entre A y B se puede utilizar una compuerta lógica AND.AND

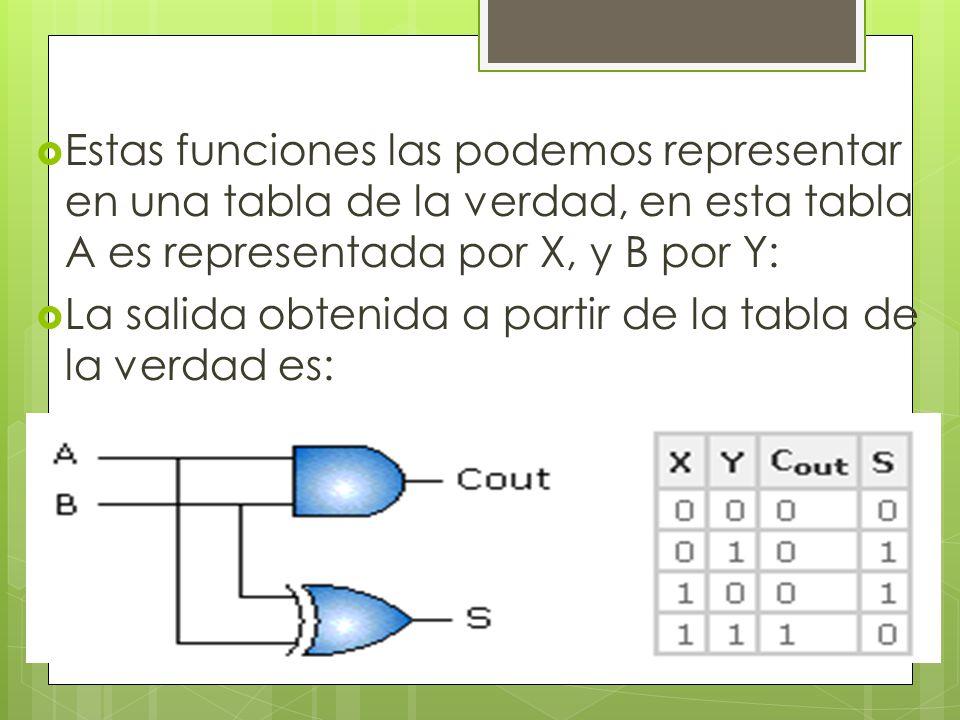

8  Estas funciones las podemos representar en una tabla de la verdad, en esta tabla A es representada por X, y B por Y:  La salida obtenida a partir de la tabla de la verdad es:

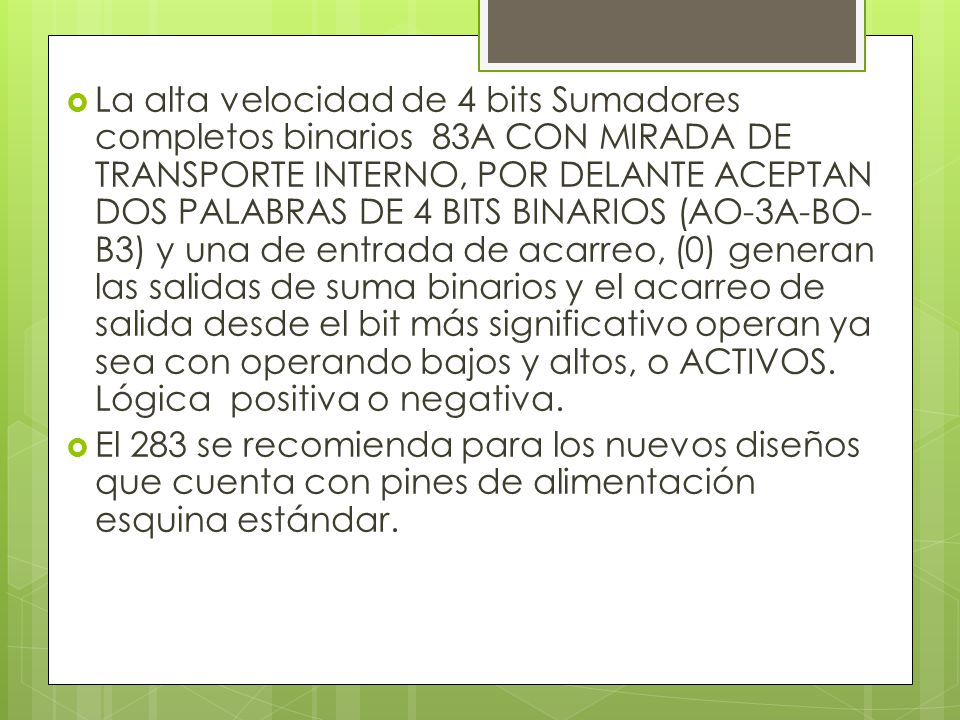

9  La alta velocidad de 4 bits Sumadores completos binarios 83A CON MIRADA DE TRANSPORTE INTERNO, POR DELANTE ACEPTAN DOS PALABRAS DE 4 BITS BINARIOS (AO-3A-BO- B3) y una de entrada de acarreo, (0) generan las salidas de suma binarios y el acarreo de salida desde el bit más significativo operan ya sea con operando bajos y altos, o ACTIVOS. Lógica positiva o negativa.  El 283 se recomienda para los nuevos diseños que cuenta con pines de alimentación esquina estándar.

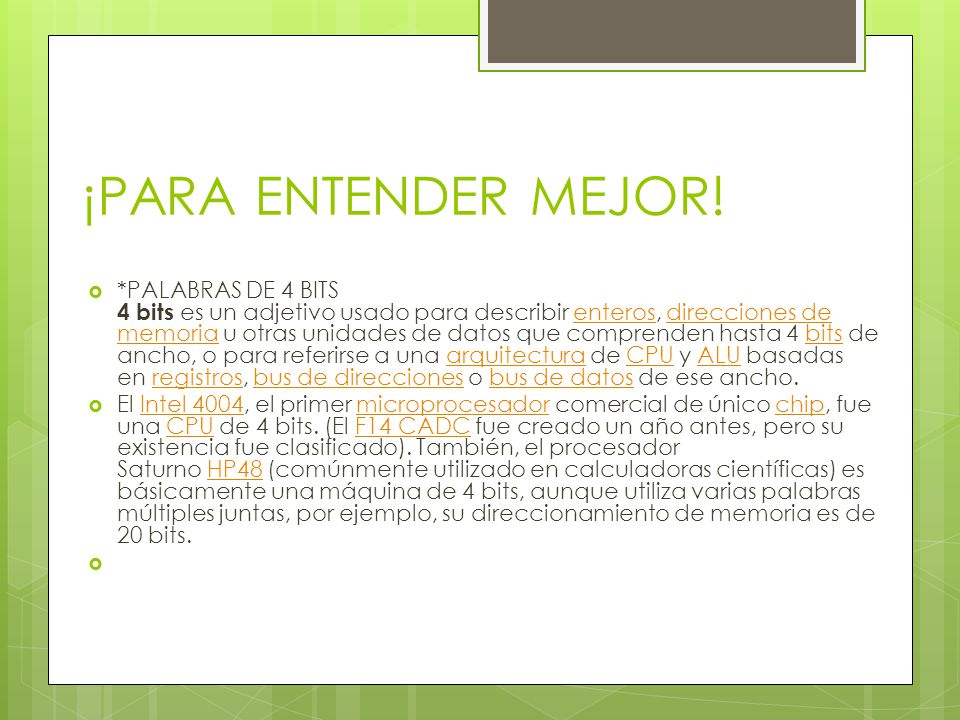

10 ¡PARA ENTENDER MEJOR!  *PALABRAS DE 4 BITS 4 bits es un adjetivo usado para describir enteros, direcciones de memoria u otras unidades de datos que comprenden hasta 4 bits de ancho, o para referirse a una arquitectura de CPU y ALU basadas en registros, bus de direcciones o bus de datos de ese ancho.enterosdirecciones de memoriabitsarquitecturaCPUALUregistrosbus de direccionesbus de datos  El Intel 4004, el primer microprocesador comercial de único chip, fue una CPU de 4 bits. (El F14 CADC fue creado un año antes, pero su existencia fue clasificado). También, el procesador Saturno HP48 (comúnmente utilizado en calculadoras científicas) es básicamente una máquina de 4 bits, aunque utiliza varias palabras múltiples juntas, por ejemplo, su direccionamiento de memoria es de 20 bits.Intel 4004microprocesadorchipCPUF14 CADCHP48 

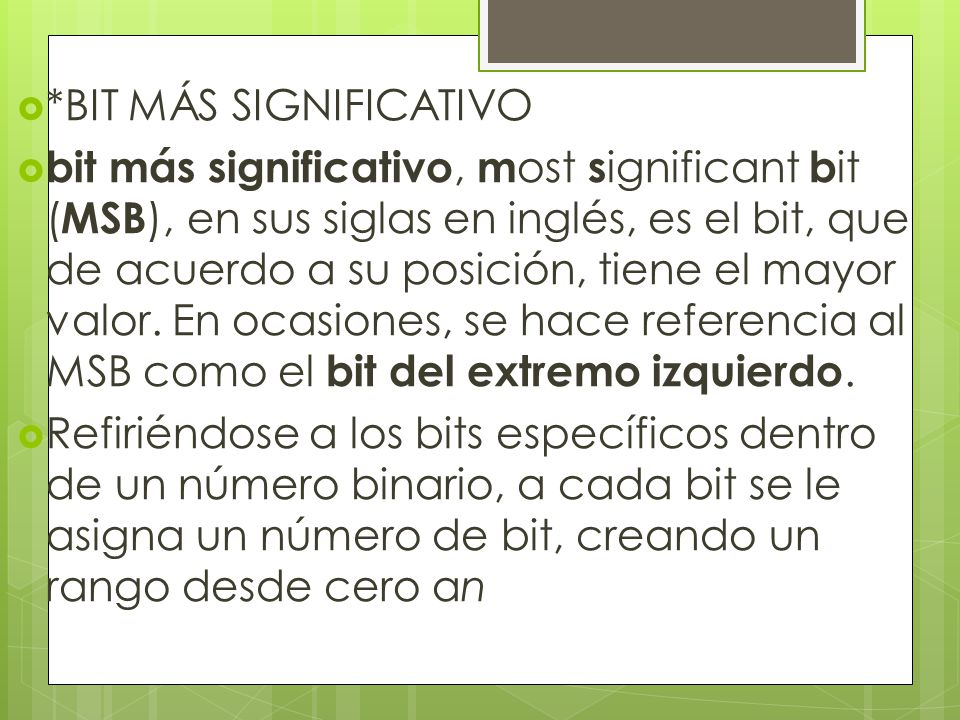

11  *BIT MÁS SIGNIFICATIVO  bit más significativo, m ost s ignificant b it ( MSB ), en sus siglas en inglés, es el bit, que de acuerdo a su posición, tiene el mayor valor. En ocasiones, se hace referencia al MSB como el bit del extremo izquierdo.  Refiriéndose a los bits específicos dentro de un número binario, a cada bit se le asigna un número de bit, creando un rango desde cero an

12  Lógica Positiva  En esta notación al 1 lógico le corresponde el nivel más alto de tensión (positivo, si quieres llamarlo así) y al 0 lógico el nivel mas bajo (que bien podría ser negativo), pero que ocurre cuando la señal no está bien definida...?. Entonces habrá que conocer cuales son los límites para cada tipo de señal (conocido como tensión de histéresis), en este gráfico se puede ver con mayor claridad cada estado lógico y su nivel de tensión.

13  Lógica Negativa  Aquí ocurre todo lo contrario, es decir, se representa al estado "1" con los niveles más bajos de tensión y al "0" con los niveles más altos.  Por lo general se suele trabajar con lógica positiva, y así lo haremos en este tutorial, la forma más sencilla de representar estos estados es como se puede ver en el siguiente gráfico.

14 * OPERANDOS BAJOS, ALTOS Y ACTIVOS  Si las entradas de control dependen de la de sincronismo se denominan síncronas y en caso contrario asíncronas. Por lo general, las entradas de control asíncronas prevalecen sobre las síncronas.  La entrada de sincronismo puede ser activada por nivel (alto o bajo) o por flanco (de subida o de bajada). Dentro de los biestables síncronos activados por nivel están los tipos RS y D, y dentro de los activos por flancos los tipos JK, T yD.flancoRSDJKTD

15 CODIGO DE PEDIDO PKGS PIN OUT GRADO COMERCIAL Vcc= +5.0V +_5%, TA= 0’C to+70’C GRADO MILITAR Vcc=+5.0V+_10%, TA=-55’C to+125’C PKG TYPE Plastica DIP (P) A 7483APC, 74LS83APC 9B Ceramic DIP (D) A 7483ADC. 74LS83ADC 5483ADM, 54LS83ADM 6B Flatpak (F) A7483AFC, 74LS83AFC 5483AFM, 54LS83AFM 4L

16 CARGA DE ENTRADA NOMBRES PINDESCRIPCIÓN 54/74 (U.L.) ALTA/BAJA 54/74LS (U.L.) ALTA/BAJA A0-A3 B0-B3 C0 S0-S3 C4 A Entradas del operando B Entradas del operando Acarreo de entrada. Salida de suma Llevar a la salida. 1.0/1.0 1.0/1.0 1.0/1.0 20/10 10/5.0 1.0/0.5 1.0/05 0.5/0.25 10/5.0 (2.5) 10/5.0 (2.5)

17 DESCRIPCION FUNCIONAL  LA 83A AÑADE 3 PALABRAS DE 4 BITS BINARIOS AYB MAS EL ACARREO ENTRATE, LA SUMA BINARIA APARECE EN LAS SALIDAS DE SUMA 50-53 Y LAS SALIDAS C4  CO+(AO+BO)+2(A1+B1)+4(A2+B2)+8(A3+B3)=S0+2S1+4S2+BS3 +16C4  DONDE (+) = MAS  DEBIDO, A LA FUNCION DE COMPLEMENTO BINARIO DE LA SIMETRIA DEL 83a, puede que sea con todas las entradas y salidas de alta (LOGICA POSITIVA) activo o con todas las entradas y las salidas en Bajo (lógica negativa). Tenga en cuenta que con entradas altas activas  Por lo tanto Col. Ao,Bo puede asignarse arbitrariamente en los pines 10,11,13 etc.  (TABLA DE VERDAD)  H= NIVELES ALTOS DE VOLTAJE  L= NIVEL BAJO DE VOLTAJE

18 TABLA DE VERDAD IN PUTSOUT PUTS C0 A0 A1 A2 A3 B0 B1 B2 B3 L L H L H H L L H 0 0 1 0 1 1 0 0 1 1 1 0 1 0 0 1 1 0 S0 S1 S2 S3 C4 H H L L H 1 1 0 0 1 0 0 1 1 0 Niveles lógicos Activo alto Activo Bajo

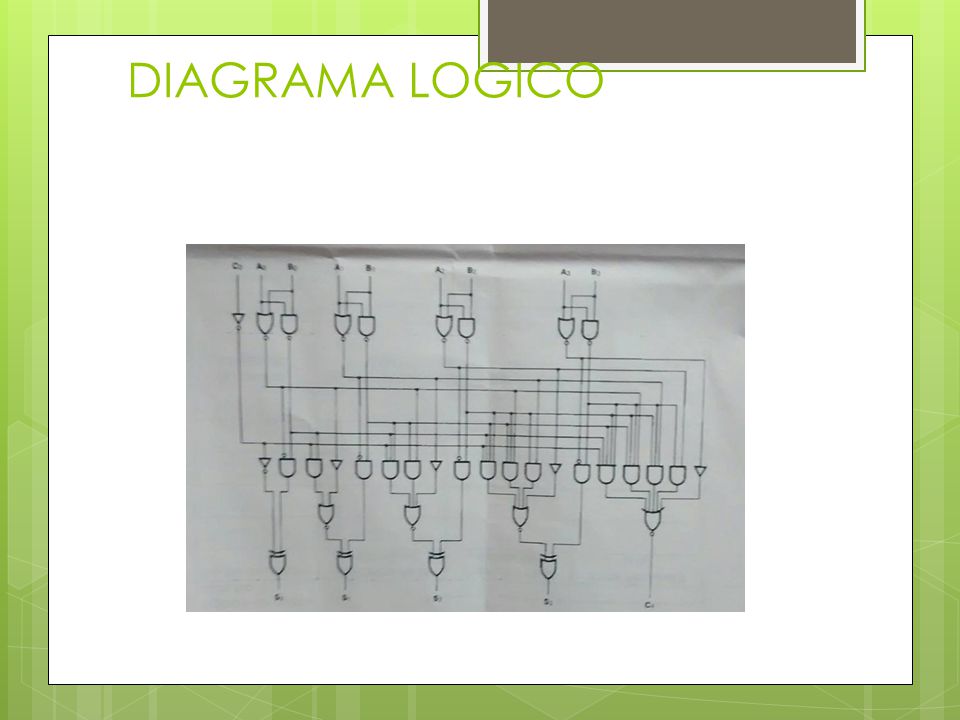

19 DIAGRAMA LOGICO

20 CARACTERISTICAS DC SOBRE EL RANGO DE TEMPERATURA DE 54/74 54/74/5 SIMBOLOPARAMETROS MIN. MAX UNIDADCONDICION LOS CORTO CIRCUITO SALIDA XM CORTO CIRCUITO SALIDA XC -20 -55 -18 -55 -20 -100 mAVCC=MAX LOS CORTO CIRCUITO SALIDA XC CORRIENTE EN C4 -20 -70 -18 -70 -20 -100 -20 - 100 mAVCC=MAX LCC CORRIENTE DE MX mAVCC=MAX ENTRADAS=GND(‘LS83A) =4.5V (`83A)

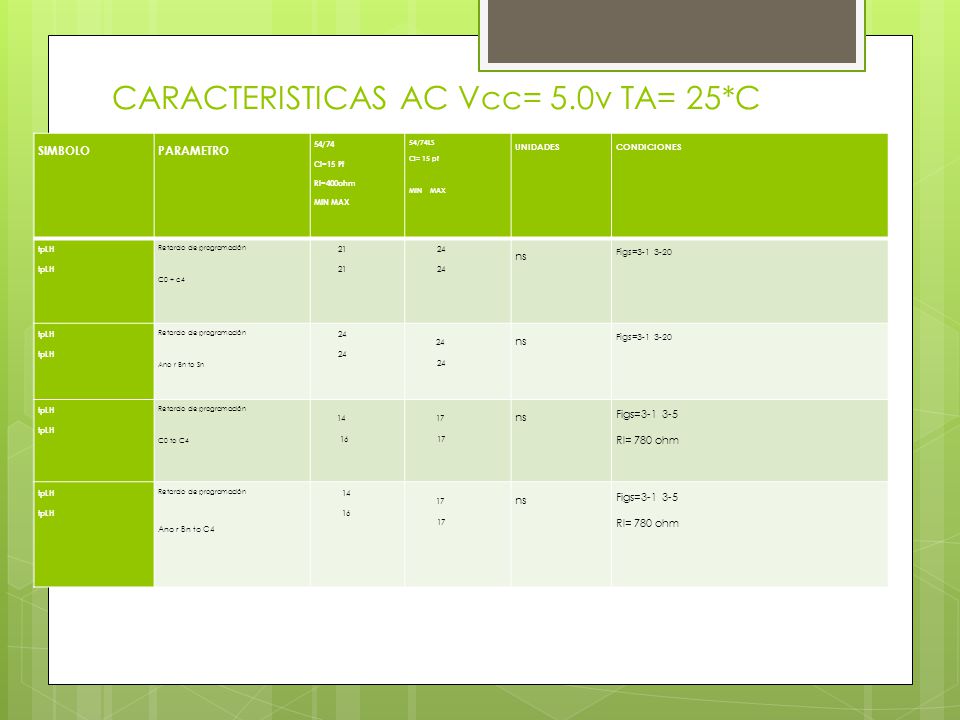

21 CARACTERISTICAS AC Vcc= 5.0v TA= 25*C SIMBOLOPARAMETRO 54/74 Cl=15 Pf Rl=400ohm MIN MAX 54/74LS Cl= 15 pf MIN MAX UNIDADESCONDICIONES tpLH Retardo de programación C0 + c4 21 24 ns Figs=3-1 3-20 tpLH Retardo de programación Ano r Bn to Sn 24 ns Figs=3-1 3-20 tpLH Retardo de programación C0 to C4 14 16 17 ns Figs=3-1 3-5 Rl= 780 ohm tpLH Retardo de programación Ano r Bn to C4 14 16 17 ns Figs=3-1 3-5 Rl= 780 ohm
