Resolución gráfica de problemas de Optimización
1: Introducción Para seguir este tema, hemos de conocer, entre otros conceptos básicos, la convexidad de conjuntos y funciones, así como el concepto y construcción de curvas de nivel de funciones de dos variables. En este mini-video daremos una introducción a los problemas de Optimización Estática para terminar con la resolución gráfica de modelos sencillos de dos variables con los que conseguiremos una visión geométrica muy importante que nos permitirá después la resolución de problemas mas complejos. Nos ayudaremos del programa Mathematica. Es necesario conocer la convexidad de conjuntos y funciones así como el concepto de curvas de nivel de una función de dos variables. 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
2
Resolución gráfica de problemas de Optimización
Distinguiremos entre: Optimización Estática = Programación Matemática: analiza modelos en un instante temporal dado. “Criterio racional de la distribución o asignación de recursos escasos entre fines competitivos en un instante de tiempo determinado” Optimización Dinámica = Teoría del Control: trabaja con variables de decisión que dependen del tiempo. La O. Estática se divide, dependiendo el número de objetivos Optimización Escalar: un único objetivo Optimización vectorial o multiobjetivo: varios objetivos generalmente contrapuestos Y dependiendo el número de agentes decisores: Uno Varios (Teoría de Juegos) 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
3
Resolución gráfica de problemas de Optimización
2: Problema general de Optimización Estática Se plantea como: donde f es una función definida en un subconjunto D de Rn, abierto. A f(x) le llamamos función objetivo, la cual se pretende maximizar o minimizar. Llamaremos H al conjunto formado por los puntos que satisfacen un conjunto de restricciones: H = {xn / g(x) 0} donde g:D n m 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
4
Resolución gráfica de problemas de Optimización

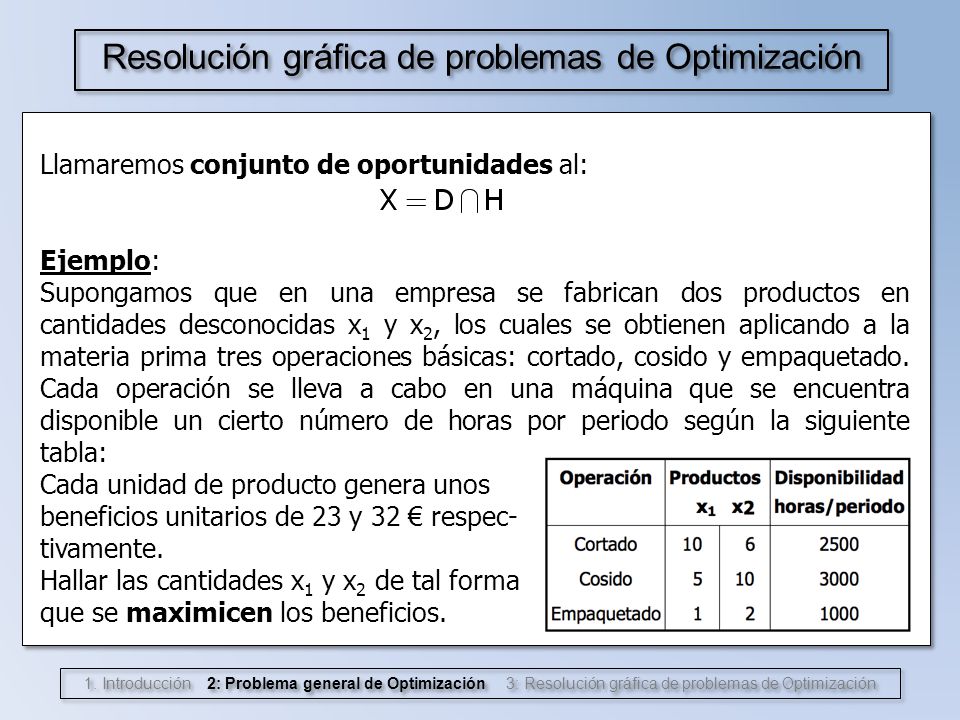

Llamaremos conjunto de oportunidades al: Ejemplo: Supongamos que en una empresa se fabrican dos productos en cantidades desconocidas x1 y x2, los cuales se obtienen aplicando a la materia prima tres operaciones básicas: cortado, cosido y empaquetado. Cada operación se lleva a cabo en una máquina que se encuentra disponible un cierto número de horas por periodo según la siguiente tabla: Cada unidad de producto genera unos beneficios unitarios de 23 y 32 € respec- tivamente. Hallar las cantidades x1 y x2 de tal forma que se maximicen los beneficios. 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
5
Resolución gráfica de problemas de Optimización
El modelo es: Y su solución, por métodos que veremos mas adelante, es x1=100 y x2=250, unidades a fabricar de cada producto. Obsérvese que, en este punto, es decir, en la solución óptima (máxima en este caso) se obtienen un beneficio de: 23* *250 = € 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
6
Resolución gráfica de problemas de Optimización
En nuestro modelo podemos ver: La función objetivo es f(x1,x2) = 23x1+32x2 función definida en D=R2. Las restricciones son cinco: Cada restricción está formada por una función menor/mayor o igual que un número. A la función se le llama función restricción. 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
7
Resolución gráfica de problemas de Optimización
Las funciones restricción en forma de vector forman la función vectorial restricción (que hemos llamado antes “g”) y que, en nuestro caso será: (obsérvese que todas las restricciones las hemos puesto en la forma “≤”) Esta función restricción está definida en H=R2. Luego el Conjunto de Oportunidades será aquella parte de R2 formado por los puntos que verifican las restricciones del problema, es decir, los puntos formados por la intersección de los “semiespacios” : 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
8
Resolución gráfica de problemas de Optimización
Geométricamente, El Conjunto de Oportu- nidades es una parte de R2: Conjunto que es cerrado, acotado y convexo 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
9
Resolución gráfica de problemas de Optimización
Concepto general de óptimo. Dado el problema general: x0 es máximo local si es máximo relativo a todos los puntos admisibles de su entorno (análogo para mínimo): x0 es máximo global si es máximo con respecto a todos los puntos admisibles (análogo para mínimo): 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
10
Resolución gráfica de problemas de Optimización
Por ejemplo: La función f(x)= x-1935x2+836x3-191x4+22x5-x6 tiene dos máximos locales en los puntos x= y x= , siendo el segundo de ellos también máximo global 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
11
Resolución gráfica de problemas de Optimización
Ejemplo: La función f(x,y) = (x - 5)2 + (y - 4)2, en el conjunto de oportunidades dibujado, ¿dónde tomará su(s) valor(es) óptimos? En rojo el máximo y en azul el mínimo 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
12
Resolución gráfica de problemas de Optimización
Ejemplo: La función f(x,y) = x2+y2, en el conjunto de oportunidades dibujado, ¿dónde tomará su(s) valor(es) óptimos? En rojo el máximo y en azul el mínimo 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
13
Resolución gráfica de problemas de Optimización
Ejemplo: La función f(x,y) = x-(y-2)2, en el conjunto de oportunidades dibujado, ¿dónde tomará su(s) valor(es) óptimos? En rojo el máximo y en azulo los mínimos 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
14
Resolución gráfica de problemas de Optimización
Ejemplo: La función f(x1,x2) = -x1+x2 que es lineal, ¿dónde tomará su(s) valor(es) máximo en el conjunto de la figura? Obsérvese que tiene infinitos: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
15
Resolución gráfica de problemas de Optimización
Teorema de Weierstrass (Existencia de soluciones) En un problema de Optimización si el conjunto de oportunidades X es cerrado y acotado (compacto), distinto del vacío y la función objetivo continua en X, podemos afirmar que existirán, al menos, un máximo y un mínimo global (en el interior o en la frontera de X) Ejemplo: En el modelo Hemos visto que el conjunto de oportunidades era cerrado y acotado y la función objetivo continua, luego este problema posee solución global. 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
16
Resolución gráfica de problemas de Optimización
Este teorema nos da condiciones suficientes para poder afirmar la existencia de, al menos, un máximo y un mínimo globales, aunque no nos ofrece un método para calcularlos. Al ser condiciones suficientes, si el teorema no se verifica en un problema, ello no significa que dicho problema no posea solución. Ejemplo: Función objetivo continua Conjunto de oportunidades cerrado pero no acotado Luego no tenemos asegurada la existencia de soluciones globales Nota: el problema posee en (0,0) un mínimo global 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
17
Resolución gráfica de problemas de Optimización
Ejemplo: Función objetivo continua Conjunto de oportunidades cerrado y acotado Luego tenemos asegurada la existencia de soluciones globales, es decir, existe, al menos, un máximo y un mínimo globales Conjunto de oportunidades cerrado pero no acotado Luego no tenemos asegurada la existencia de soluciones globales Nota: la función tiene un máximo global en (2,3) 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
18
Resolución gráfica de problemas de Optimización
Teorema Local-Global(globalidad de soluciones) - Si la función objetivo F es continua y convexa en D y si X es un conjunto convexo, entonces, todo mínimo local es global. - Si la función objetivo F es continua y cóncava en D y si X es un conjunto convexo, entonces, todo máximo local es global. Obsérvese que el teorema supone la existencia de un óptimo (máximo ó mínimo) que siempre ha de ser local y demuestra en qué condiciones es también global. Este teorema nos da condiciones suficientes no necesarias de la existencia de óptimo global. Por lo tanto, el hecho de no verificarse el teorema nunca va a significar que un posible óptimo local no sea también global. 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
19
Resolución gráfica de problemas de Optimización
Ejemplo Sea el problema ¿podemos afirmar que todos sus puntos óptimos son globales? Solución: (Hemos comprobado que este modelo no verifica Weierstrass) Teorema local-global para máximo: Función objetivo continua y cóncava (no lo es, es convexa) Luego NO podemos asegurar que un máximo local sea también global. Teorema local-global para mínimo: Función objetivo contínua y convexa (si) Conjunto de oportunidades convexo (si por ser semiespacio) Luego SI podemos afirmar que todo mínimo local es también global (0,0) 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
20
Resolución gráfica de problemas de Optimización
Ejemplo Sea el problema ¿podemos afirmar que todos sus puntos óptimos son globales? Solución: (Hemos comprobado que este modelo sí verifica Weierstrass) Teorema local-global para máximo y mínimo: Función objetivo continua y cóncava/convexa (se verifica para ambos casos ya que la función objetivo es lineal) Conjunto de oportunidades convexo (si) Luego SI podemos asegurar que todo máximo o mínimo del problema además de local será global. 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
21
Resolución gráfica de problemas de Optimización
Indicar que este apartado está destinado a resolver problemas de Optimización con dos variables, cosa que es de un alto interés práctico en muchos modelos económicos. Vamos a ir presentando algunas funciones del programa Mathematica que nos ayudarán en esta tarea. Van a ser las funciones: region[ ] curvasNivel[ ] campoGradientes[ ] curvasNivelCampoGradientes[ ] Todas en el paquete mateco.m 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
22
Resolución gráfica de problemas de Optimización
region[ ] Por lo tanto esta función va a servir para dibujar regiones en R2 que vienen dadas mediante relaciones de desigualdad. NUNCA debe aplicarse cuando alguna sea de igualdad. Aconsejamos separar las restricciones por “&&” 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
23
Resolución gráfica de problemas de Optimización
Ejemplo: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
24
Resolución gráfica de problemas de Optimización
Ejemplo: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
25
Resolución gráfica de problemas de Optimización
curvasNivel[ ] 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
26
Resolución gráfica de problemas de Optimización
La función curvasNivel[ ] devuelve un conjunto de curvas de nivel de una función dada para unos valores de las variables. Tres Ejemplos nos van a ayudar a entender bien esta importante función. 1.- Dibuja solo la curva de nivel x2+y2 = 4: curvasNivel[x2+y2, {x,-3,3},{y,-3,3},{4}] 2.- Dibuja “4” curvas de nivel: curvasNivel[x2+y2, {x,-3,3},{y,-3,3},4] 3.- Dibuja las “4” curvas de nivel: x2+y2=1, x2+y2=2, x2+y2=3, x2+y2=4 curvasNivel[x2+y2, {x,-3,3},{y,-3,3},{1,2,3,4}] Las gráficas: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
27
Resolución gráfica de problemas de Optimización
Ejemplo 1 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
28
Resolución gráfica de problemas de Optimización
Ejemplo 2 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
29
Resolución gráfica de problemas de Optimización
Ejemplo 3 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
30
Resolución gráfica de problemas de Optimización
La función curvasNivel[ ] es muy útil para, utilizando la función region[ ], presentar unas gráficas mejores. Vamos a utilizarla con un ejemplo anterior: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
31
Resolución gráfica de problemas de Optimización
Dibujemos las líneas que generan la anterior gráfica: Es decir, hemos llamado C3 a la gráfica de y-x=0 y hemos llamado C4 a la gráfica de y+x2=4 Por lo tanto C3 y C4 son las líneas (recta y parábola) que generan la gráfica del recinto que hemos llamado C2. Ahora lo único que tenemos que hacer es dibujar “a la vez” las gráficas C2, C3 y C4 y eso se hace con la función Show[ ]: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
32
Resolución gráfica de problemas de Optimización
1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
33
Resolución gráfica de problemas de Optimización
campoGradientes[ ] Esta función dibuja vectores gradiente de una función de dos variables en una zona de R2 Vamos a hacer un ejemplo con la función x2+y2: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
34
Resolución gráfica de problemas de Optimización
1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
35
Resolución gráfica de problemas de Optimización
curvasNivelCampoGradientes[ ] Esta función une las dos funciones anteriores: curvas de nivel y campo de gradientes. Todas lo indicado para la función curvasNivel[ ] nos vale aquí. Haremos los siguientes ejemplos: 1.- curvasNivelCampoGradientes[x2+y2, {x,-3,3},{y,-3,3},{4}] 2.- curvasNivelCampoGradientes [x2+y2, {x,-3,3},{y,-3,3},4] 3.- curvasNivelCampoGradientes [x2+y2, {x,-3,3},{y,-3,3},{1,2,3,4}] 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
36
Resolución gráfica de problemas de Optimización
Ejemplo 1 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
37
Resolución gráfica de problemas de Optimización
Ejemplo 2 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
38
Resolución gráfica de problemas de Optimización
Ejemplo 3 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
39
Resolución gráfica de problemas de Optimización
Finalizamos ya indicando los pasos que seguiremos para la resolución gráfica de los problemas de Optimización: Dibujar el conjunto de oportunidades. Dibujar el mapa de curvas de nivel: F(x,y) = k y/ó la dirección de máximo crecimiento (gradiente). Dibujar ambas gráficas. Ver las características del problema (teoremas de Weierstrass y Local-global) y localizar los máximos y los mínimos, ya sean locales o globales de manera gráfica. 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
40
Resolución gráfica de problemas de Optimización
Ejemplo: Resolver gráficamente: Solución: Seguimos los cuatro pasos indicados con anterioridad: 1.- Dibujamos el conjunto de oportunidades: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
41
Resolución gráfica de problemas de Optimización
Conjunto cerrado, no acotado y convexo. 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
42
Resolución gráfica de problemas de Optimización
2.- Dibujamos 10 curvas de nivel junto con el campo de gradientes: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
43
Resolución gráfica de problemas de Optimización
3.- Dibujamos ambas gráficas: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
44
Resolución gráfica de problemas de Optimización
4.- Terminamos: Dado que el conjunto de oportunidades no está acotado, no se verifica el teorema de Weierstrass. Por lo tanto no tenemos asegurada que el problema tenga solución. La función objetivo es convexa y el conjunto de oportunidades convexo, con lo que todo mínimo local será global. Observamos que la función sin restringir se minimiza en el punto (0,0), punto que es admisible, por lo tanto esa será el mínimo global del problema dado. Por otra parte, no existen máximos no locales ni globales. 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
45
Resolución gráfica de problemas de Optimización
Ejemplo: Resolver gráficamente: Solución: Seguimos los cuatro pasos indicados con anterioridad: 1.- Dibujamos el conjunto de oportunidades: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
46
Resolución gráfica de problemas de Optimización
Conjunto cerrado, acotado y convexo. 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
47
Resolución gráfica de problemas de Optimización
2.- Dibujamos 10 curvas de nivel junto con el campo de gradientes: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
48
Resolución gráfica de problemas de Optimización
3.- Dibujamos ambas gráficas: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
49
Resolución gráfica de problemas de Optimización
4.- Terminamos: Se verifican los teoremas de Weierstrass y local-global para mínimo: por lo tanto tenemos asegurada la existencia de, al menos un máximo y un mínimo globales (Weierstrass) y cualquier mínimo local será también global (local-global). Observamos que la función sin restringir se minimiza en el punto (0,0), punto que es admisible, por lo tanto esa será mínimo global del problema dado. En la figura podemos ver la existencia de cuatro máximos locales. Calculemos las componentes de estos puntos: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
50
Resolución gráfica de problemas de Optimización
En primer lugar vemos que (1,0) (-1,0) son máximos locales. Pero hay otros dos formados en la intersección de las curvas: Gráficamente: Hemos representado los dos puntos: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
51
Resolución gráfica de problemas de Optimización
Además, en la gráfica podemos observar que el valor de la función objetivo en (1,0) y (-1,0) es mayor que en los otros dos, por los que los primeros serán, además de locales, globales. También podemos comprobar esto último calculando el valor de la función objetivo en estos puntos: Luego nuestro problema posee un mínimo global: (0,0) (en azul) y cuatro máximos locales (en rojo), dos de los cuales son también globales 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
52
Resolución gráfica de problemas de Optimización
Ejemplo: Resolver gráficamente: Solución: Seguimos los cuatro pasos indicados con anterioridad: 1.- Dibujamos el conjunto de oportunidades: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
53
Resolución gráfica de problemas de Optimización
Conjunto cerrado, acotado y no convexo. 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
54
Resolución gráfica de problemas de Optimización
2.- Dibujamos 30 curvas de nivel junto con el campo de gradientes: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
55
Resolución gráfica de problemas de Optimización
3.- Dibujamos ambas gráficas: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
56
Resolución gráfica de problemas de Optimización
4.- Terminamos: Se verifica el teorema de Weierstrass (tenemos asegurada la existencia de, al menos, un máximo y un mínimo globales), pero no el teorema local-global, ya que el conjunto de oportunidades no es convexo (luego un punto óptimo que obtengamos solo podremos afirmar que es local). A la hora de buscar puntos mínimos, si nos fijamos en la dirección de los gradientes (función objetivo cóncava) vemos que en los puntos (8,0) y (0,2) hay sendos mínimos locales. Uno de ellos, al menos, ha de ser global (se verifica Weierstrass), luego lo será el de menor valor de la función objetivo: (8,0). Luego (8,0) es mínimo global y (0,2) mínimo local. Busquemos puntos máximos: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
57
Resolución gráfica de problemas de Optimización
El máximo (que será global por Weierstrass) debe ser el punto, en el conjunto de oportunidades, con la función objetivo mayor, y ese corresponde al dibujado en color rojo en la figura: Tratamos de calcular las com- ponentes de este punto máximo: Este problema no es fácil. Vamos a resolverlo siguiendo un razona- miento sencillo basado en la idea de curva de nivel: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
58
Resolución gráfica de problemas de Optimización
En la figura de la derecha hemos dibujado tres curvas de nivel de la función objetivo y el conjunto de oportunidades. En el corte de las curvas y la recta x+2y=8 pueden ocurrir los tres casos: . que no haya punto de corte . que haya 1 punto de corte . que haya 2 puntos de corte Como las curvas de nivel son de la forma y-(x-1)2=k, el punto de corte se consigue resolviendo el sistema: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
59
Resolución gráfica de problemas de Optimización
. Que no haya punto de corte implica que el sistema no tenga solución . Que haya 1 punto de corte implica que el sistema tenga una solución . Que haya 2 puntos de corte implica que el sistema tenga 2 soluciones Recordemos que buscamos obtener El “punto rojo” de la figura: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
60
Resolución gráfica de problemas de Optimización
Es decir, buscamos cuanto tiene que valer “k” para que nuestro sistema: tenga una única solución. Resolvemos: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
61
Resolución gráfica de problemas de Optimización
Y nos da, en general, dos soluciones. Para que solo sea una, ambas deben ser iguales, es decir, las primeras y segundas componentes de los dos puntos obtenidos deben coincidir. Calculemos el valor de “k” para que ello ocurra: 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
62
Resolución gráfica de problemas de Optimización
Calcular ahora las componentes del punto máximo es sencillo, basta sustituir “k” en cualquiera de los resultados obtenidos antes: Luego la función toma, en el conjunto de oportunidades, su valor máximo global en el punto (3/4 , 29/8) 1. Introducción 2: Problema general de Optimización 3: Resolución gráfica de problemas de Optimización
