1 Ruteo – continuación - Forouzan, capítulo 6

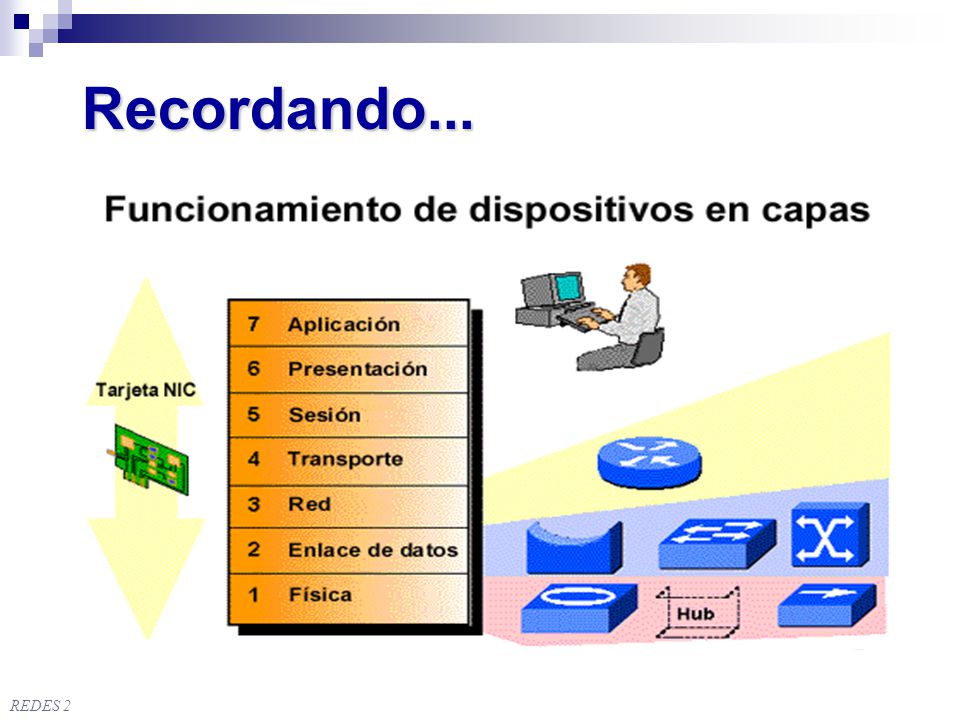

2 Recordando... REDES 2

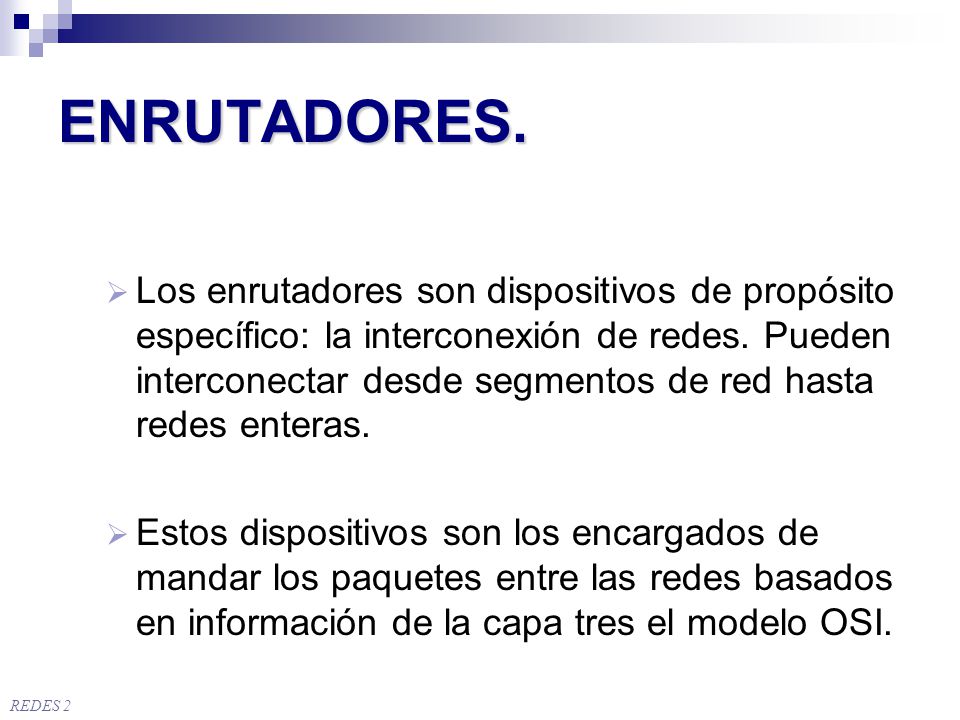

3 ENRUTADORES. Los enrutadores son dispositivos de propósito específico: la interconexión de redes. Pueden interconectar desde segmentos de red hasta redes enteras. Estos dispositivos son los encargados de mandar los paquetes entre las redes basados en información de la capa tres el modelo OSI. REDES 2

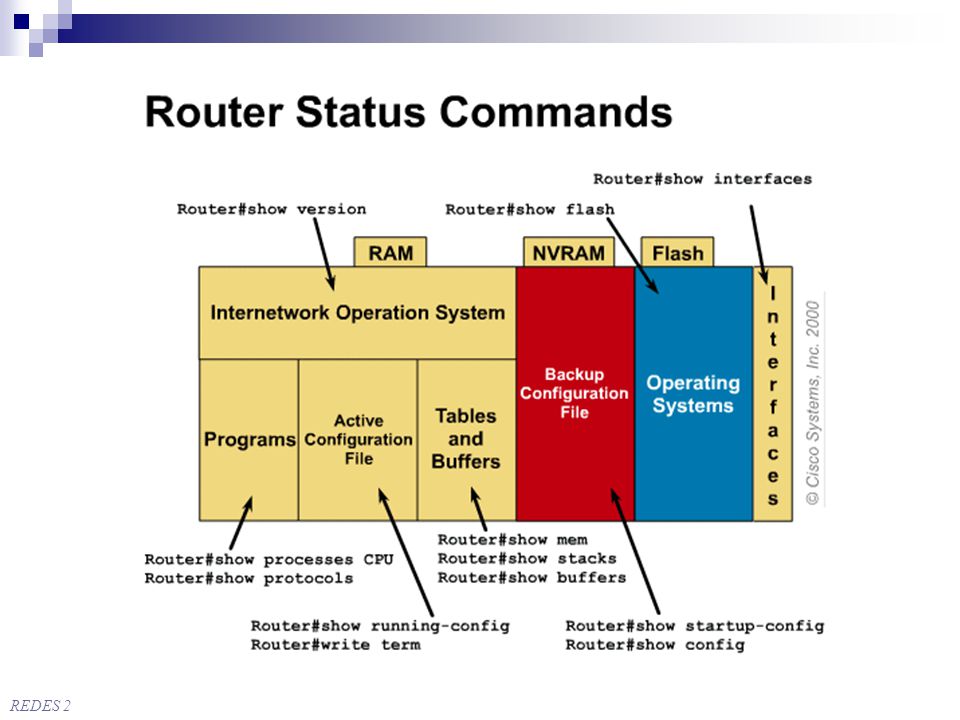

4 REDES 2

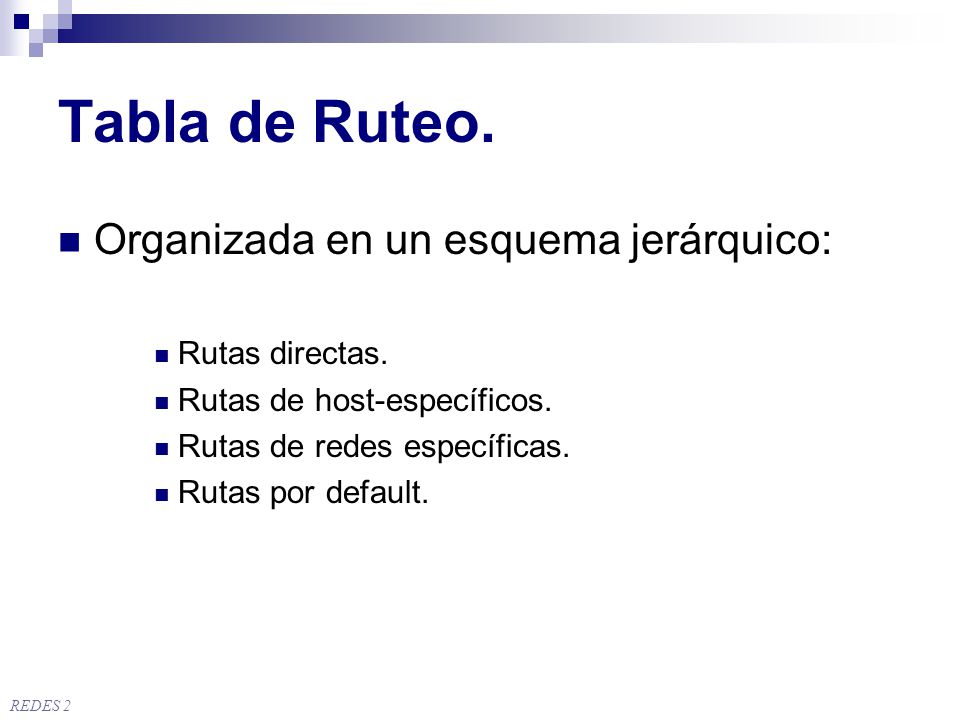

5 Tabla de Ruteo. Organizada en un esquema jerárquico: Rutas directas.
Rutas de host-específicos. Rutas de redes específicas. Rutas por default. REDES 2

6 Tabla de Ruteo. Flags (ON/OFF) U The router is up and running.
McGraw Hill Forouzan Flags (ON/OFF) U The router is up and running. G The destination is in another network. H Host-specific address. D Added by redirection. M Modified by redirection. Salida (Router) No. Usuarios que utilizan la ruta. Paquetes transmitidos hacia destino. REDES 2

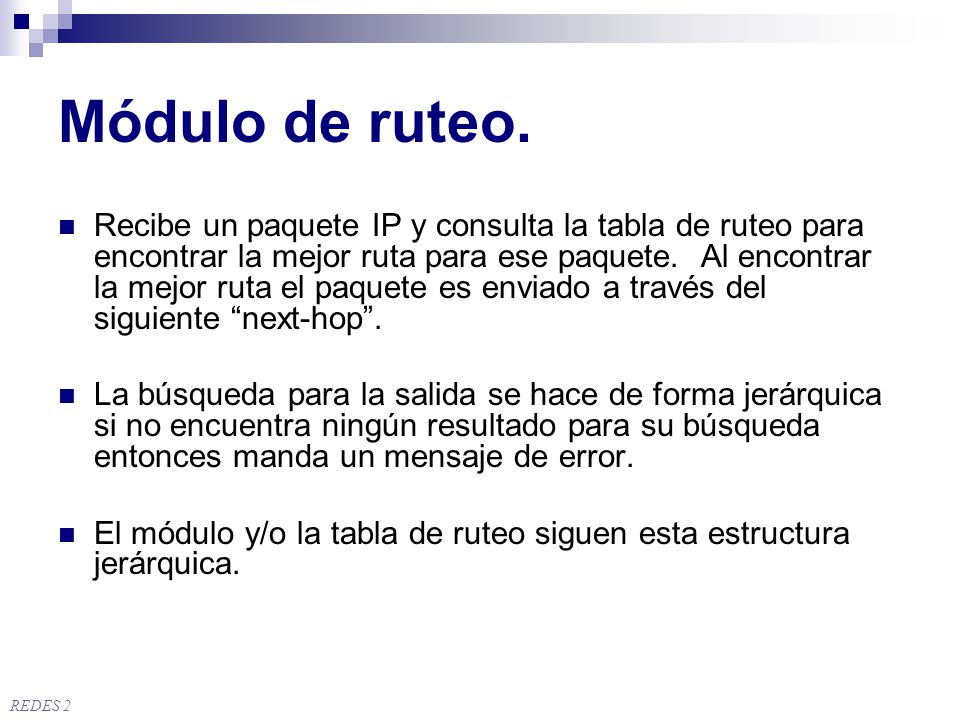

7 Módulo de ruteo. Recibe un paquete IP y consulta la tabla de ruteo para encontrar la mejor ruta para ese paquete. Al encontrar la mejor ruta el paquete es enviado a través del siguiente “next-hop”. La búsqueda para la salida se hace de forma jerárquica si no encuentra ningún resultado para su búsqueda entonces manda un mensaje de error. El módulo y/o la tabla de ruteo siguen esta estructura jerárquica. REDES 2

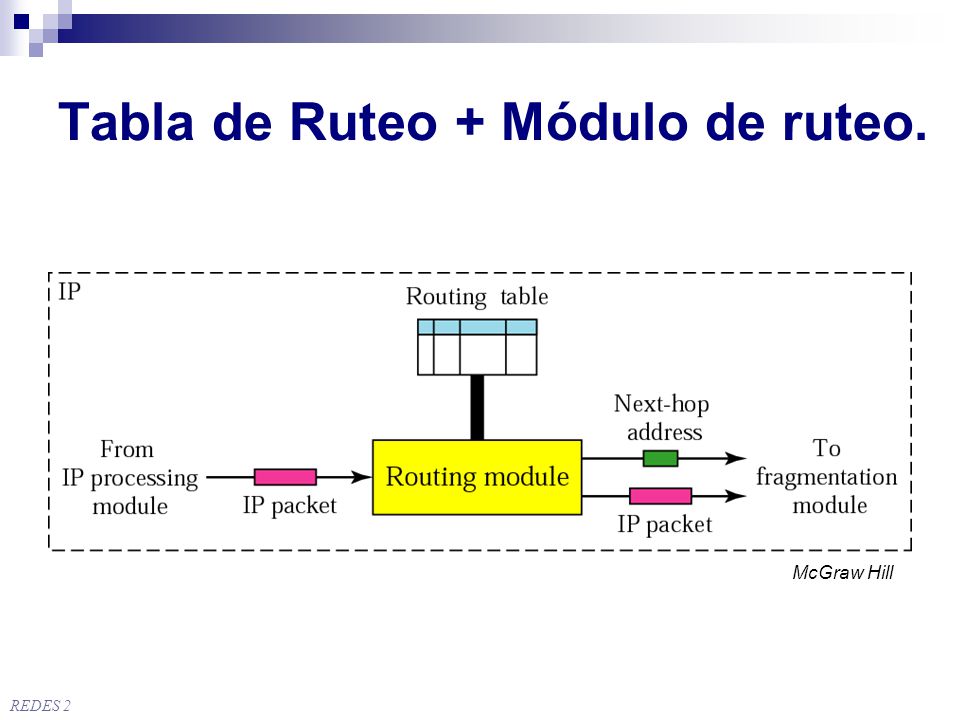

8 Tabla de Ruteo + Módulo de ruteo.
McGraw Hill REDES 2

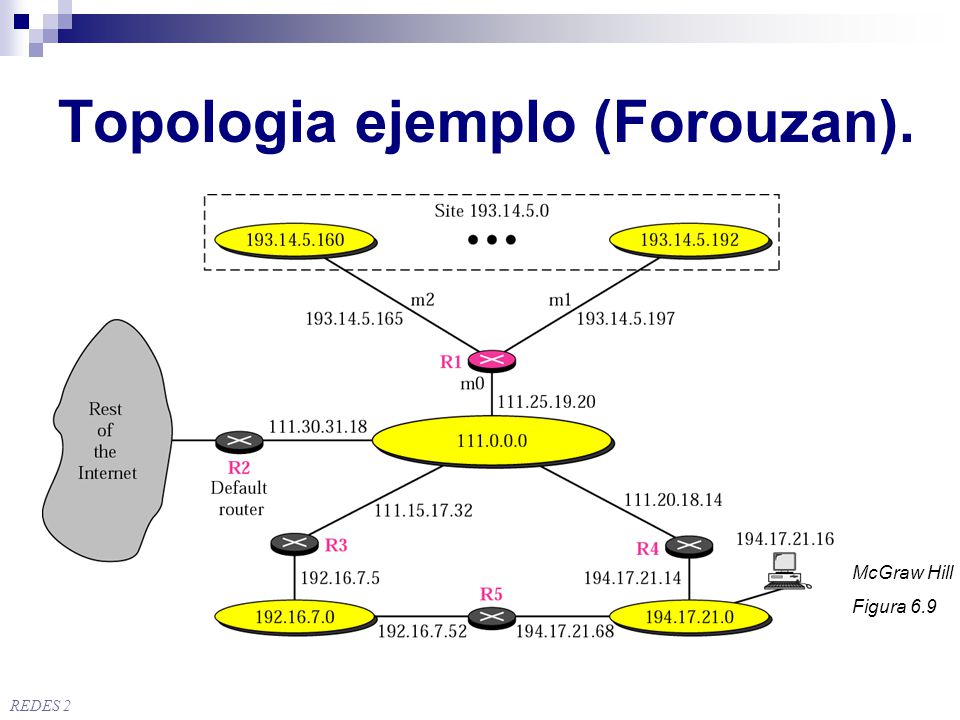

9 Topologia ejemplo (Forouzan).
McGraw Hill Figura 6.9 REDES 2

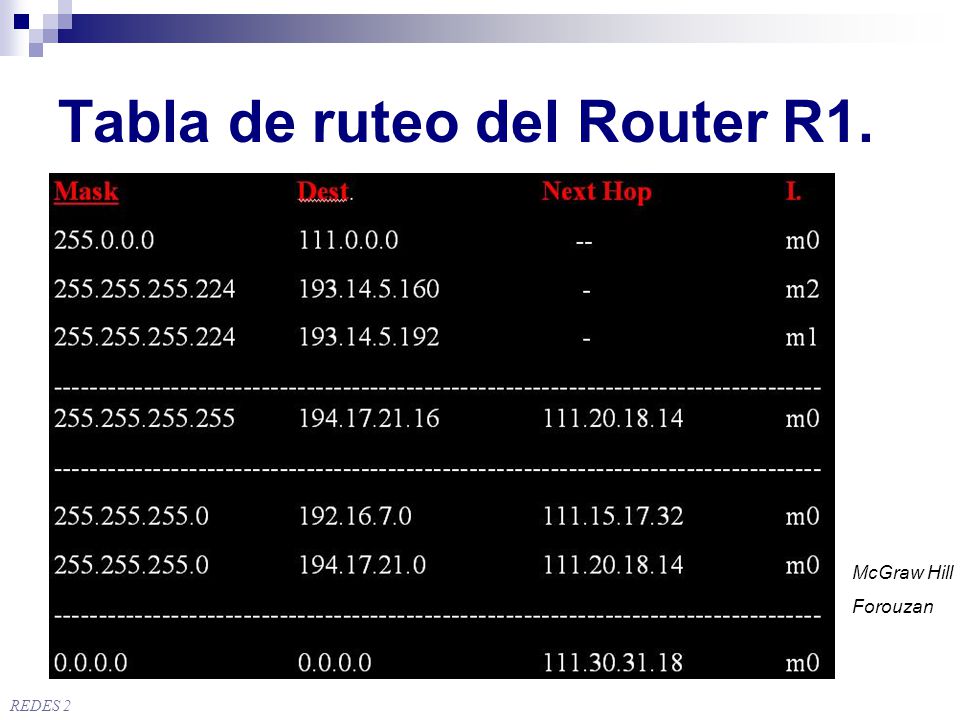

10 Tabla de ruteo del Router R1.
McGraw Hill Forouzan REDES 2

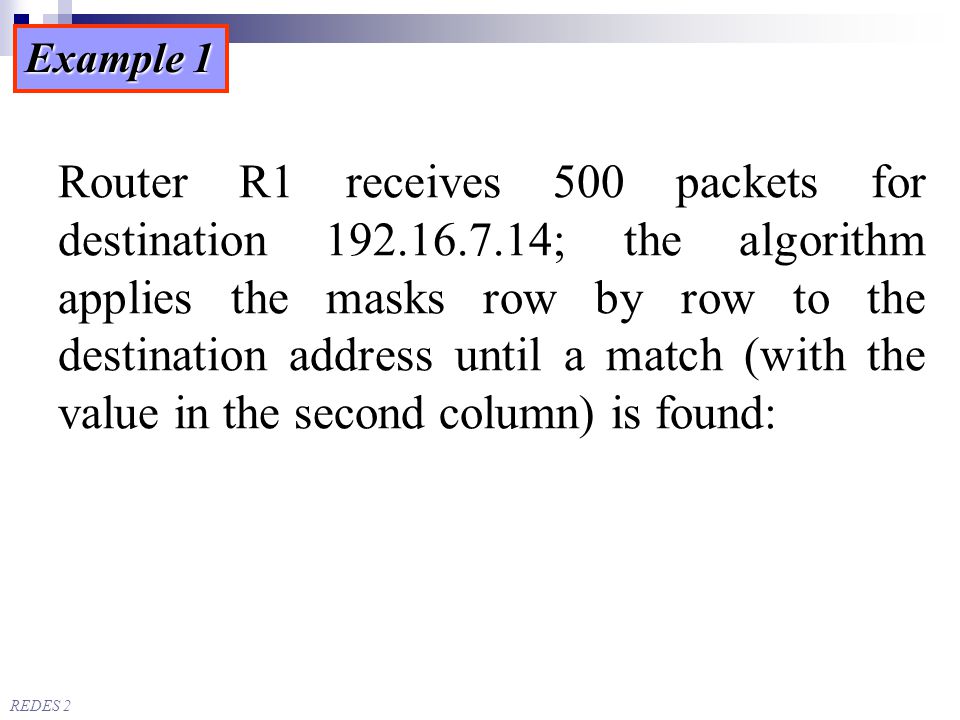

11 Example 1 Router R1 receives 500 packets for destination ; the algorithm applies the masks row by row to the destination address until a match (with the value in the second column) is found: REDES 2

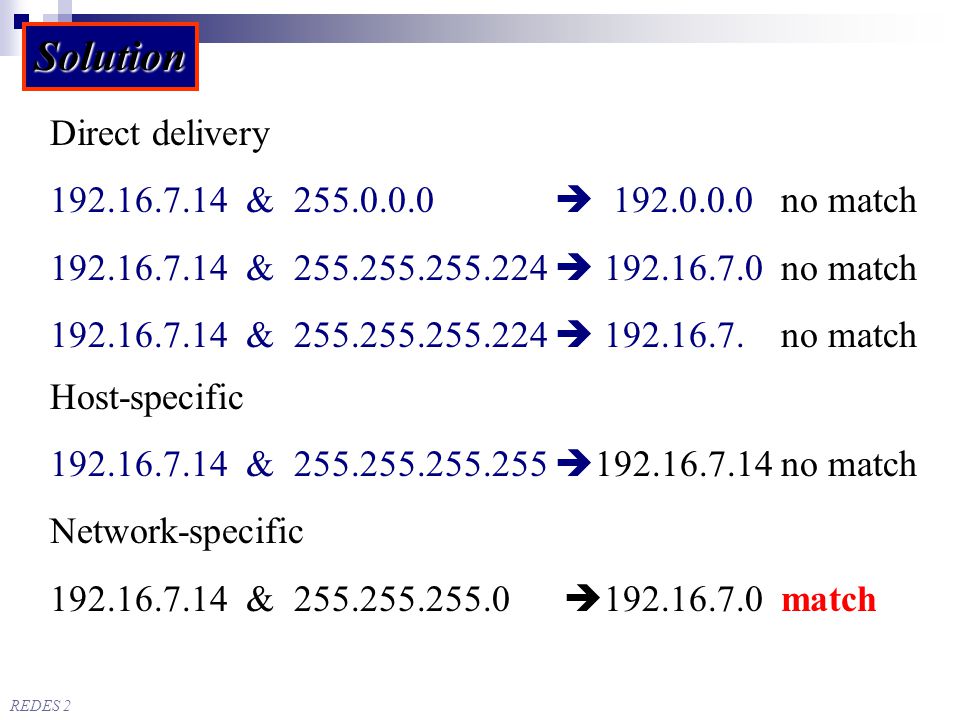

12 Solution Direct delivery 192.16.7.14 & 255.0.0.0  192.0.0.0 no match
Host-specific &  no match Network-specific &  match REDES 2

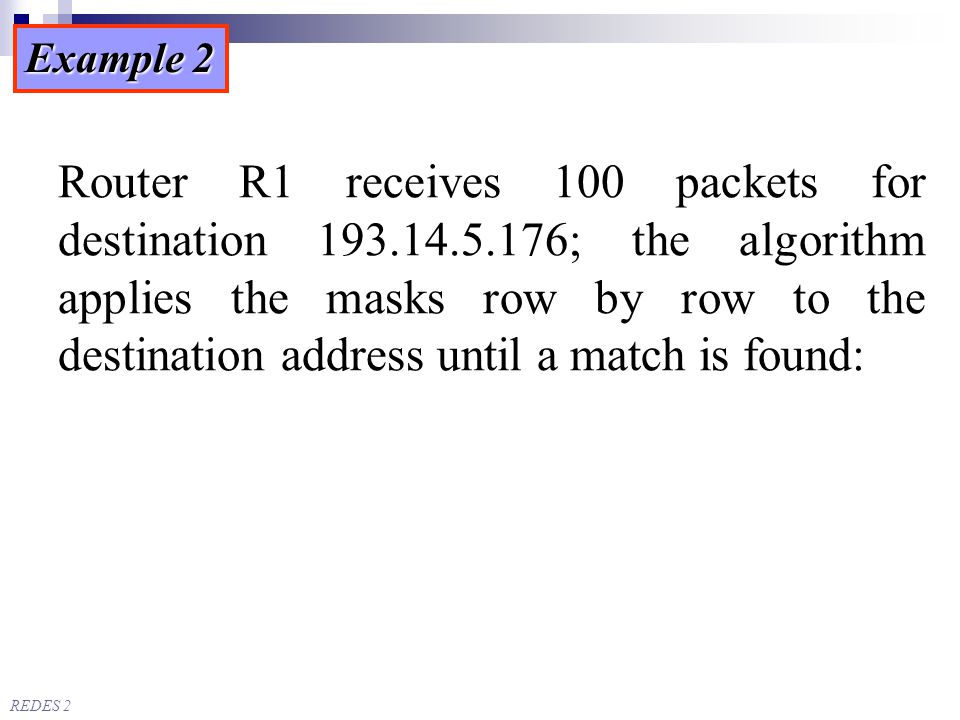

13 Example 2 Router R1 receives 100 packets for destination ; the algorithm applies the masks row by row to the destination address until a match is found: REDES 2

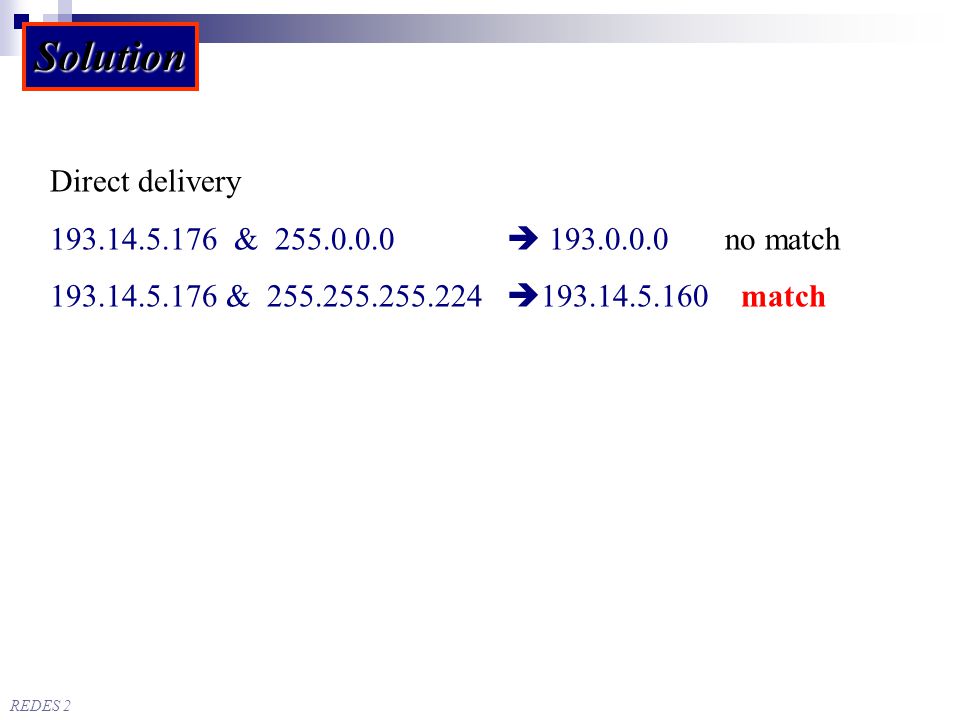

14 Solution Direct delivery 193.14.5.176 & 255.0.0.0  193.0.0.0 no match
REDES 2

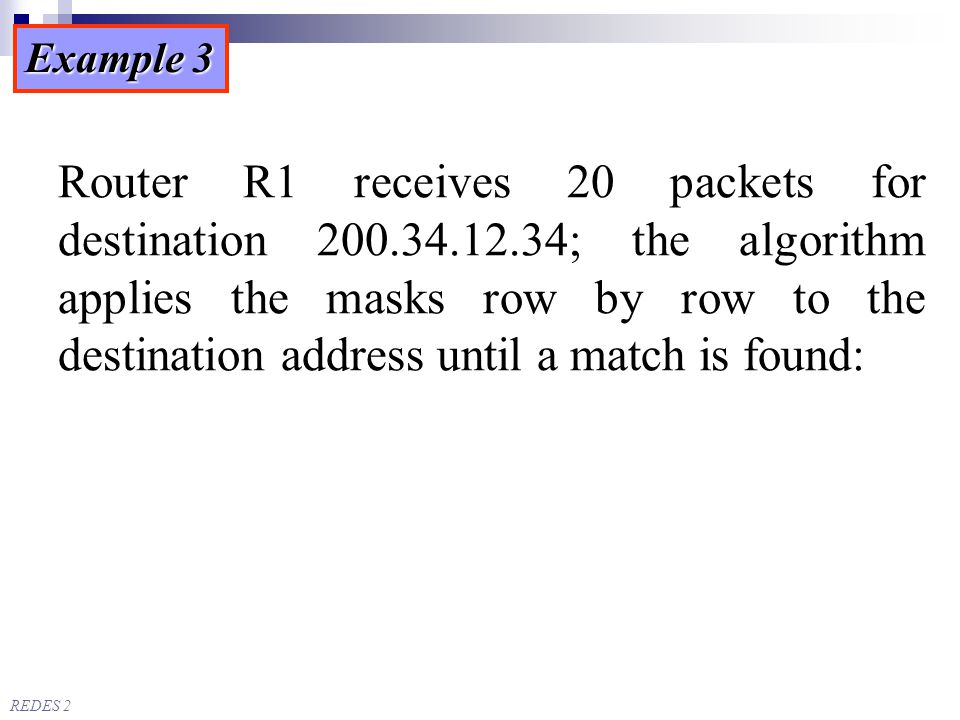

15 Example 3 Router R1 receives 20 packets for destination ; the algorithm applies the masks row by row to the destination address until a match is found: REDES 2

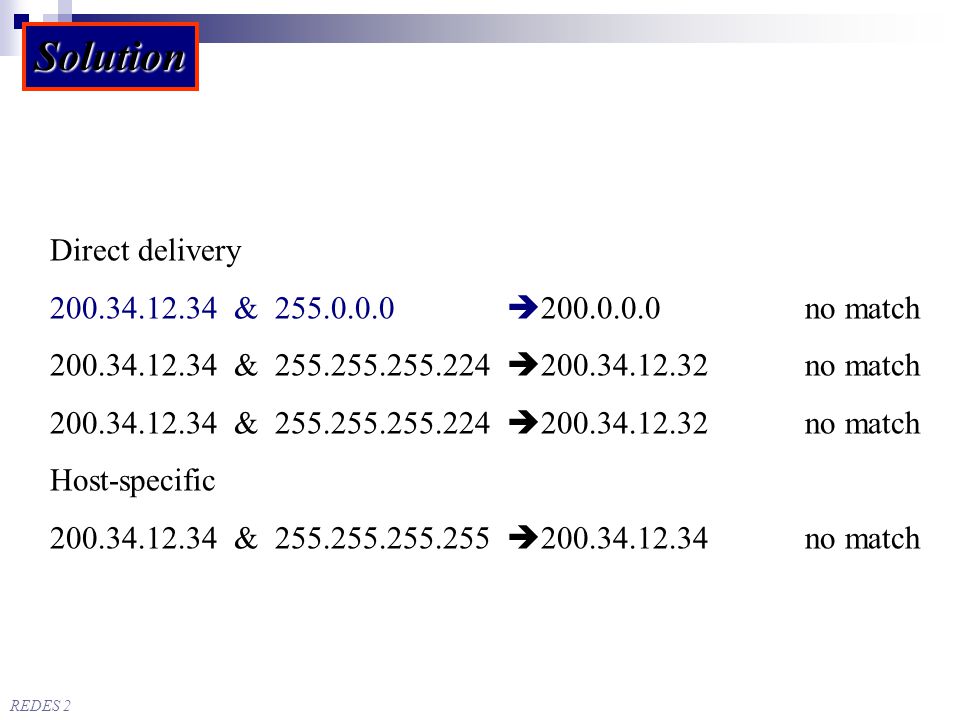

16 Solution Direct delivery 200.34.12.34 & 255.0.0.0 200.0.0.0 no match
Host-specific &  no match REDES 2

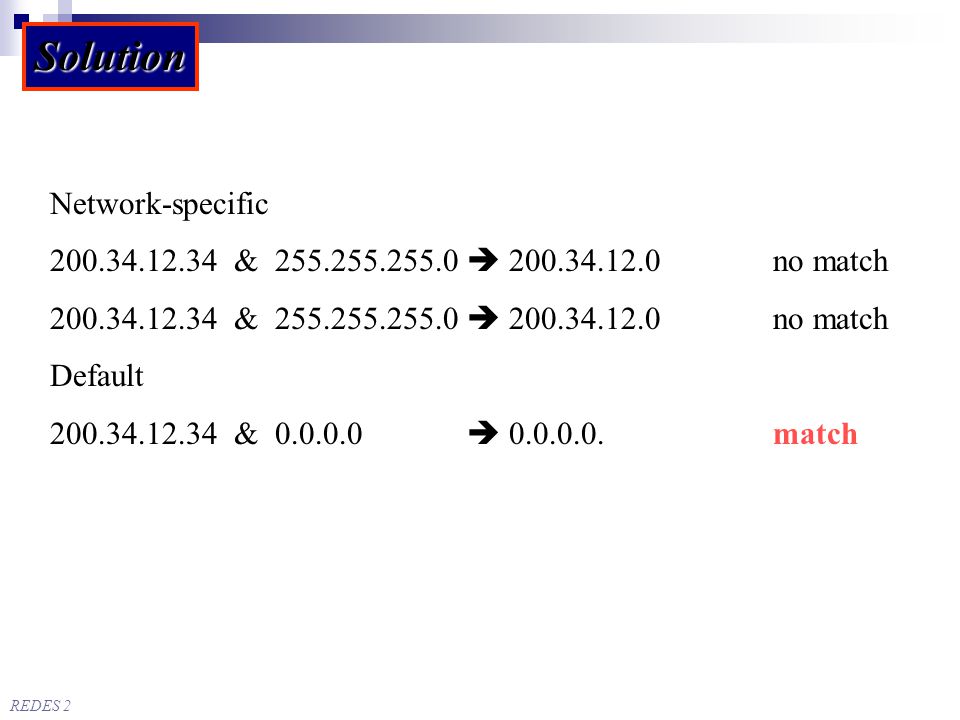

17 Solution Network-specific
&  no match Default &  match REDES 2

18 Make the routing table for router R1 in Figure 6.10
Example 4 Make the routing table for router R1 in Figure 6.10 REDES 2

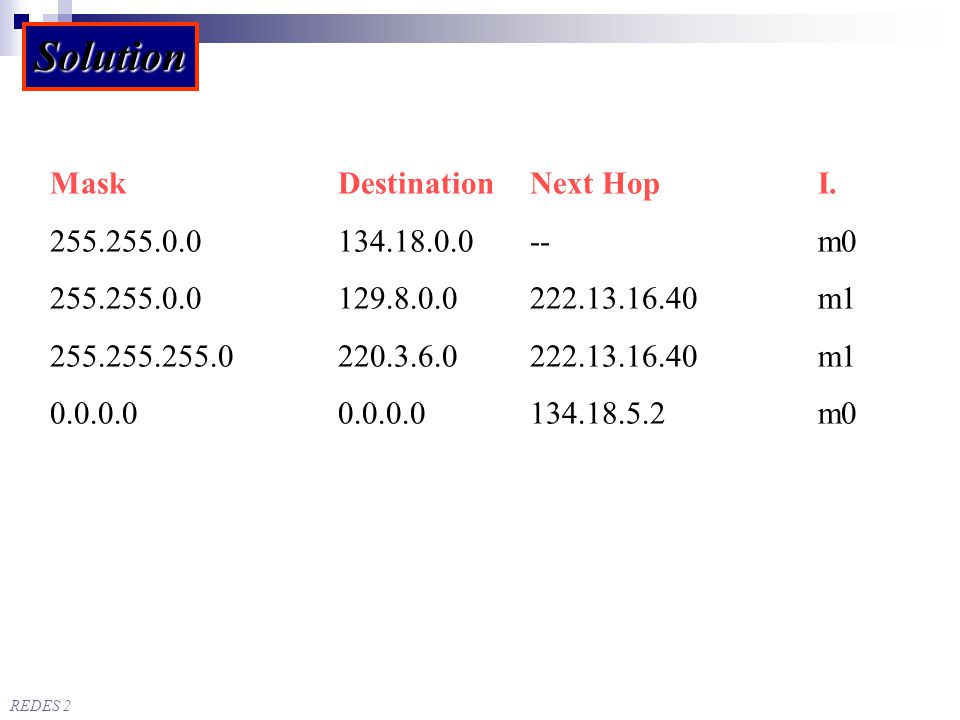

19 Solution Mask Destination Next Hop I. 255.255.0.0 134.18.0.0 -- m0
REDES 2

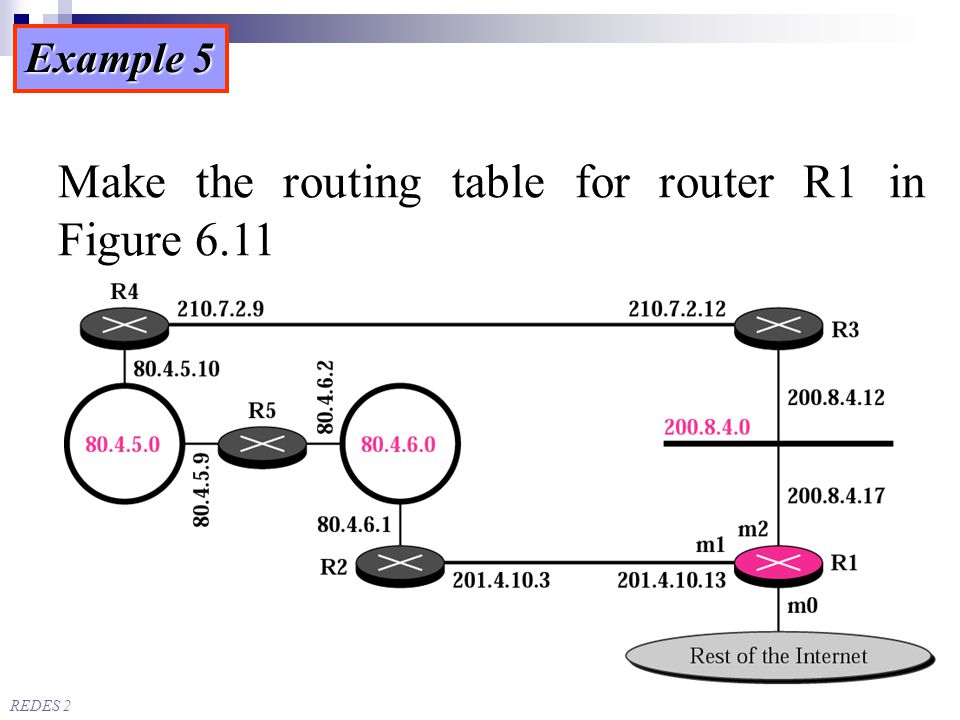

20 Make the routing table for router R1 in Figure 6.11
Example 5 Make the routing table for router R1 in Figure 6.11 REDES 2

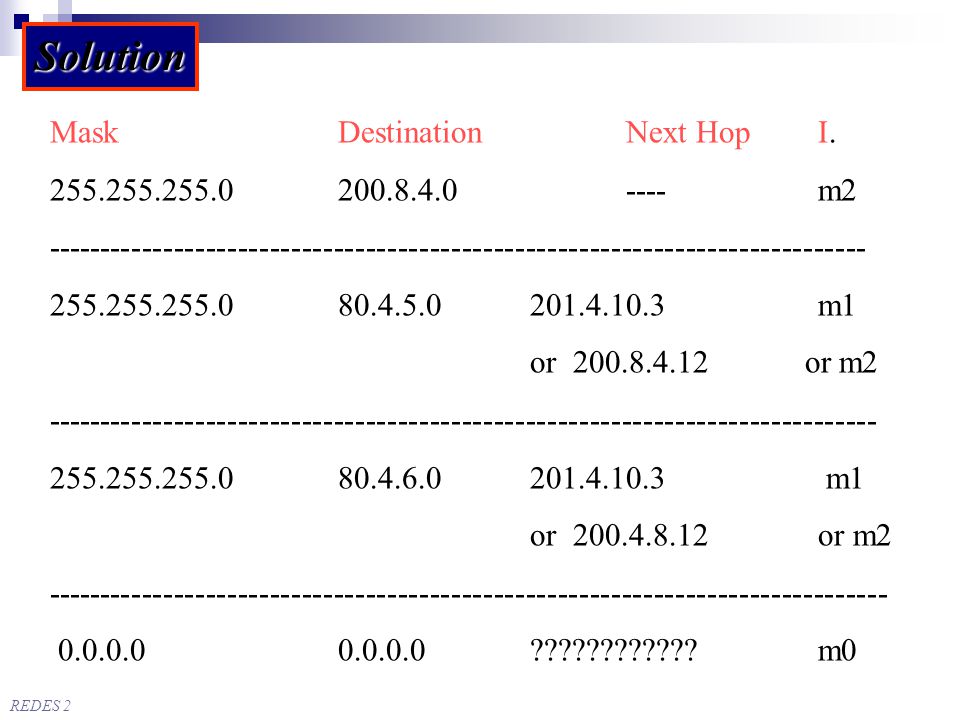

21 Solution Mask Destination Next Hop I. 255.255.255.0 200.8.4.0 ---- m2
m1 or or m2 m1 or or m2 ???????????? m0 REDES 2

22 The routing table for router R1 is given below. Draw its topology
Example 6 The routing table for router R1 is given below. Draw its topology Mask Destination Next Hop I. m0 m2 m1 m1 m2 m0 REDES 2

23 Figure 6-12 Example 6 (Solution) REDES 2
