1 HORACIO RODRIGUEZ SOTO
Ethernet CESDE HORACIO RODRIGUEZ SOTO Semestre

2 Ethernet Trama Ethernet I desarrollada por DIX (Digital, Intel y Xerox) hacia Dos años después se presenta Ethernet II que es la trama utilizada por TCP/IP. Tambien conocida como ARPA. Posteriormente la IEEE empezó a desarrollar la norma pero Novell no esperó y presentó la trama En 1985 , la IEEE finalizó el desarrollo de la trama incluyendo el encabezado (LLC: Logical Link Control). Actualmente las tarjetas de red soportan todos estos tipos de trama, pero se requiere que cada conjunto de estaciones con el mismo protocolo tengan la misma trama.

3 Framing El proceso de encapsulación de L2 se llama Framing
Un Frame es la PDU de L2 Un frame Generico tiene secciones llamadas Campos (Fields) y cada uno de ellos esta compuesto de Bytes

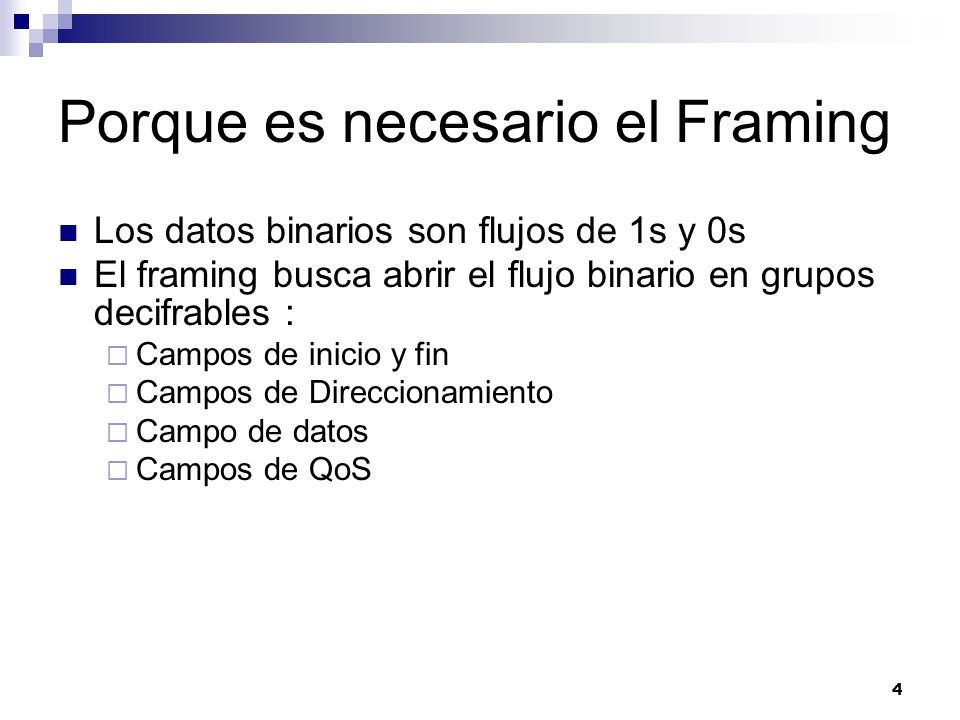

4 Porque es necesario el Framing
Los datos binarios son flujos de 1s y 0s El framing busca abrir el flujo binario en grupos decifrables : Campos de inicio y fin Campos de Direccionamiento Campo de datos Campos de QoS

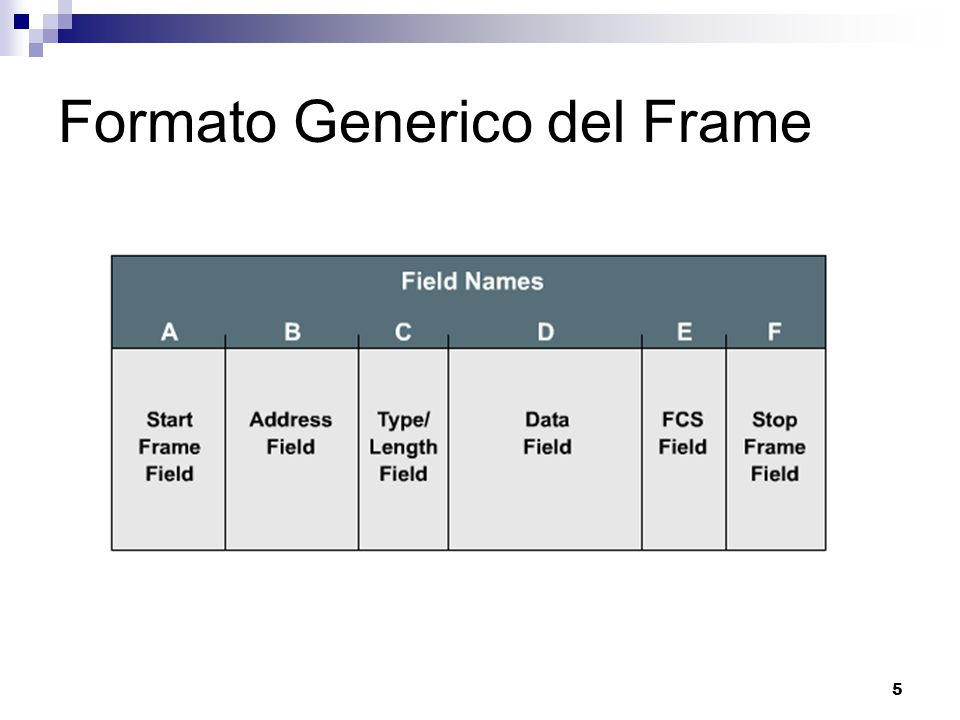

5 Formato Generico del Frame

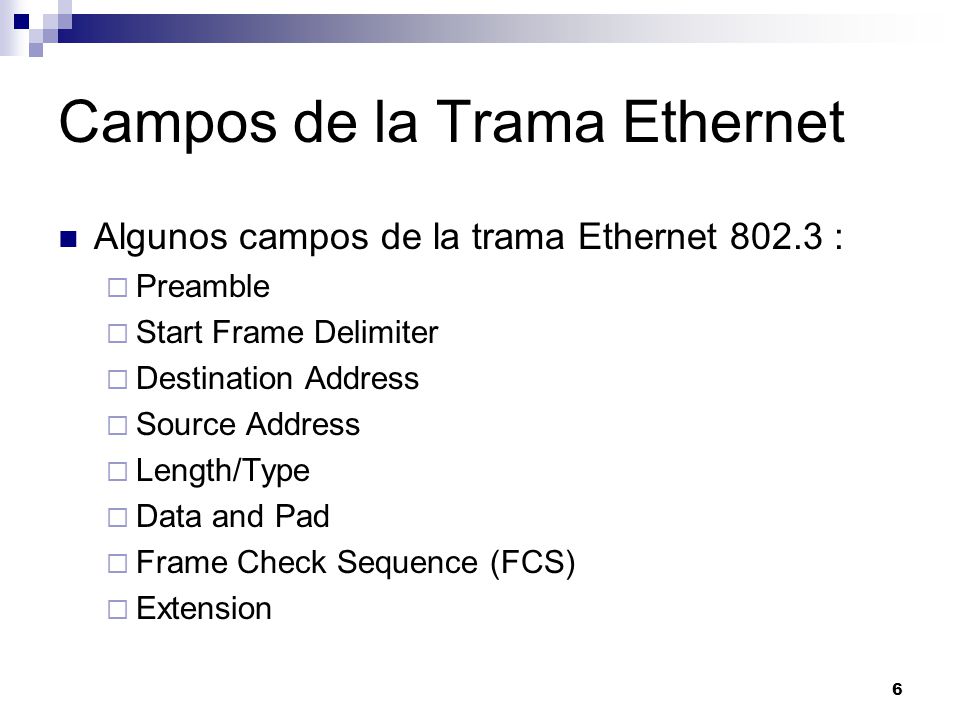

6 Campos de la Trama Ethernet
Algunos campos de la trama Ethernet : Preamble Start Frame Delimiter Destination Address Source Address Length/Type Data and Pad Frame Check Sequence (FCS) Extension

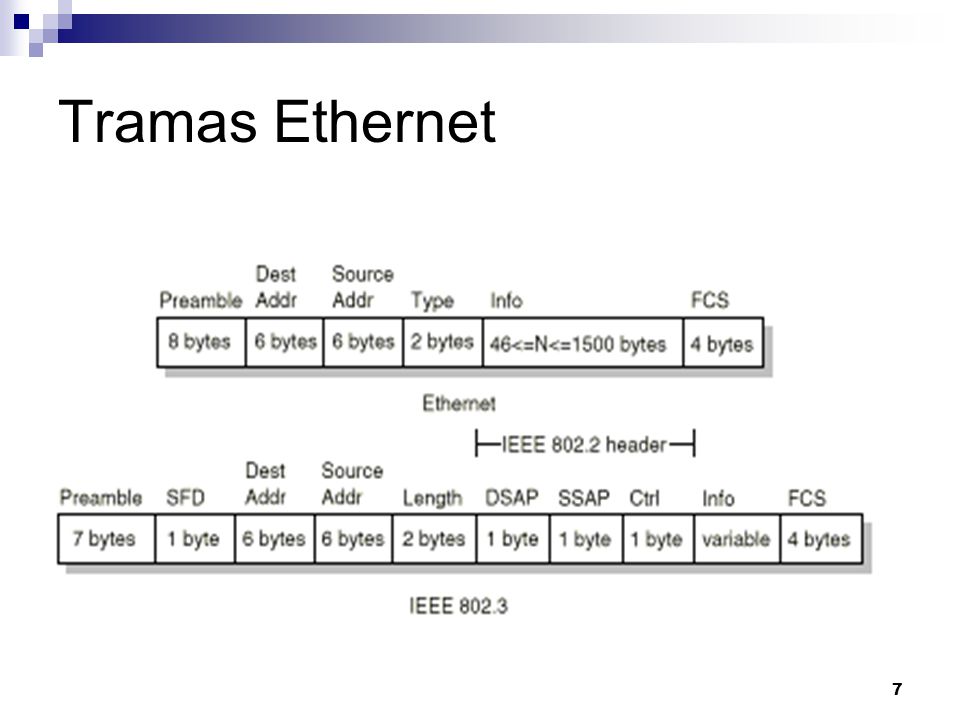

7 Tramas Ethernet

8 Direccionamiento Fisico
Se utiliza un direccionamiento plano basado en direcciones de 6 bytes estructurados así: 3 bytes para el fabricante. 3 bytes para el identificar cada tarjeta del fabricante. Ejemplo: 00-D0-01-AB-CD-EF Ethernet soporta: Unicast: Direccionar un nodo. Cada NIC tiene su MAC. Multicast: Direccionar un grupo de nodos. Broadcast: Enviar a todo mundo. FF-FF-FF-FF-FF-FF

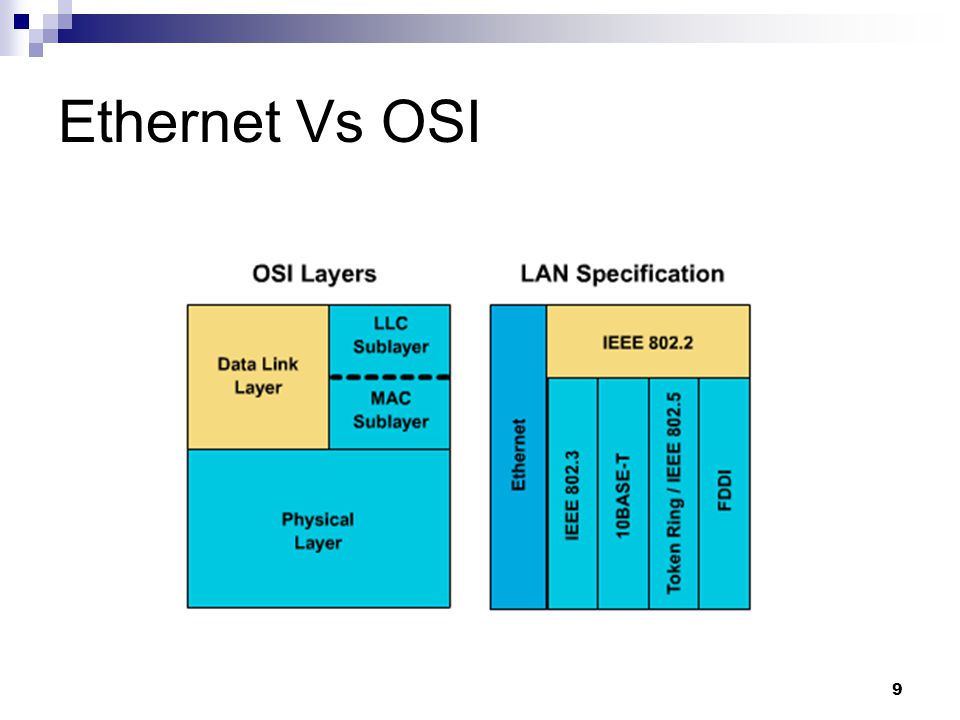

9 Ethernet Vs OSI

10 Estandard IEEE Transición hacia el medio fisico
El nivel OSI se divide en 2 subniveles : Media Access Control (MAC) – Características de L2 tradicionales Transición hacia el medio fisico Logical link control (LLC) – Nuevas características de L2 Transición de nivel 2 a nivel superior

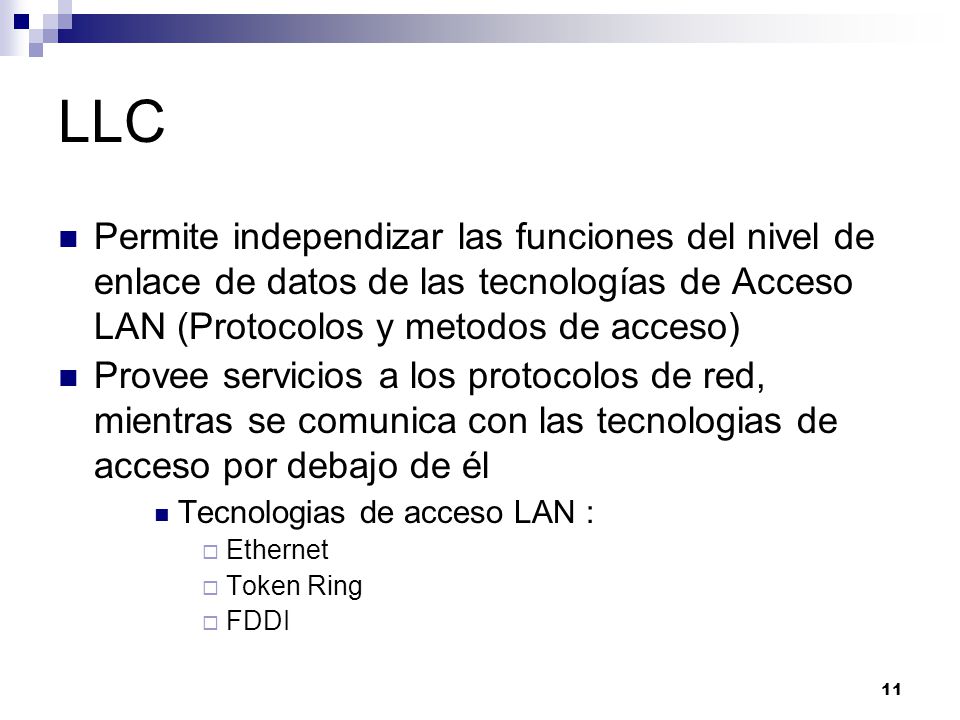

11 LLC Permite independizar las funciones del nivel de enlace de datos de las tecnologías de Acceso LAN (Protocolos y metodos de acceso) Provee servicios a los protocolos de red, mientras se comunica con las tecnologias de acceso por debajo de él Tecnologias de acceso LAN : Ethernet Token Ring FDDI

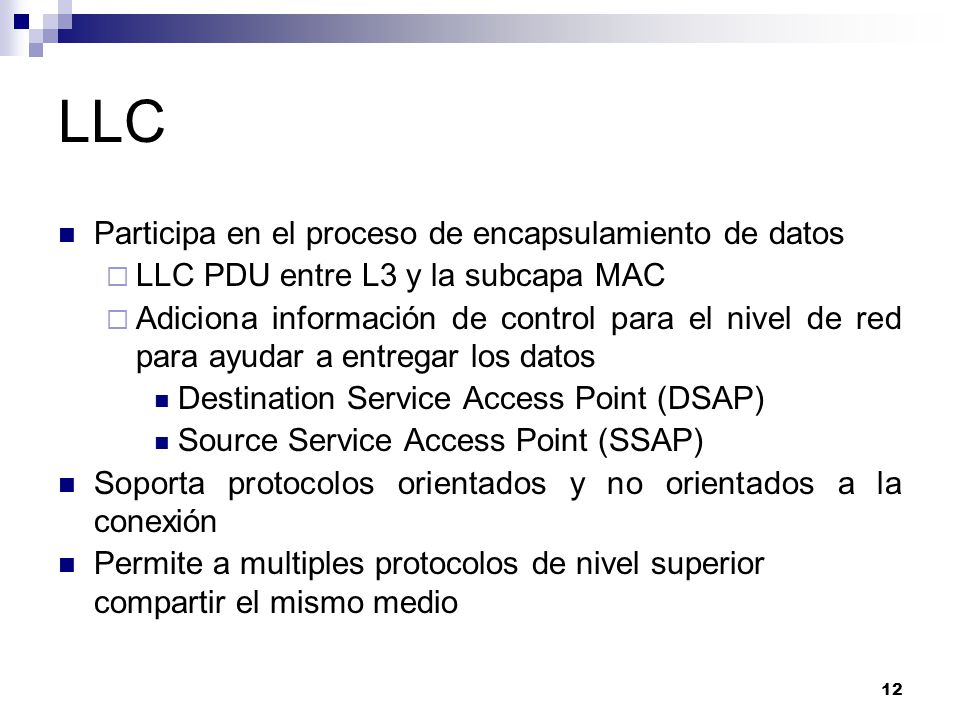

12 LLC Participa en el proceso de encapsulamiento de datos
LLC PDU entre L3 y la subcapa MAC Adiciona información de control para el nivel de red para ayudar a entregar los datos Destination Service Access Point (DSAP) Source Service Access Point (SSAP) Soporta protocolos orientados y no orientados a la conexión Permite a multiples protocolos de nivel superior compartir el mismo medio

13 MAC Provee el direccionamiento
Dependiendo de la tecnología de acceso (Ethernet, Token Ring, FDDI), provee lo siguiente Control de transmisión de datos Resuelve las colisiones Prepara el frame de L2 (Framing) Secuencia de chequeo de Frame (FCS)

14 Tiempo de Tx de Ethernet

15 Rendimiento Ethernet e IEEE

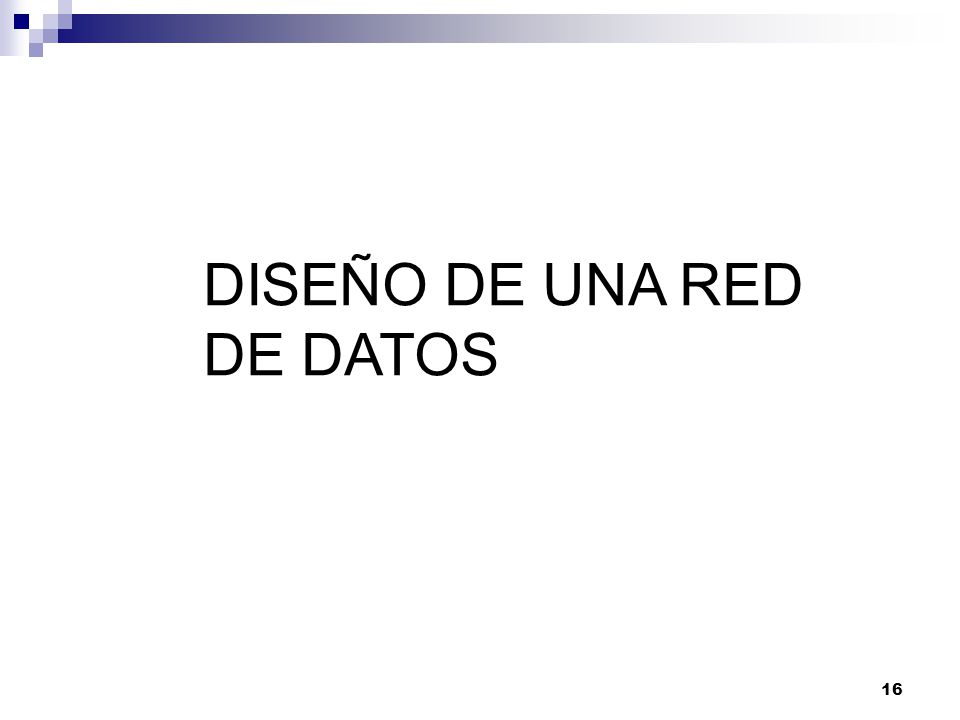

16 DISEÑO DE UNA RED DE DATOS

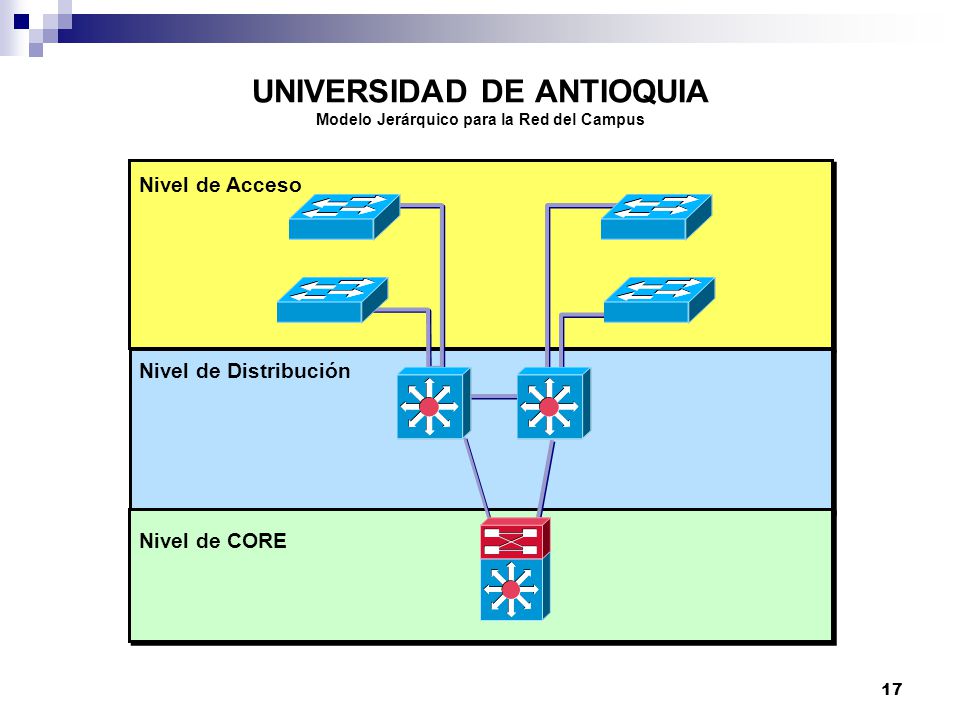

17 UNIVERSIDAD DE ANTIOQUIA Modelo Jerárquico para la Red del Campus
Nivel de Acceso Nivel de Distribución Nivel de CORE

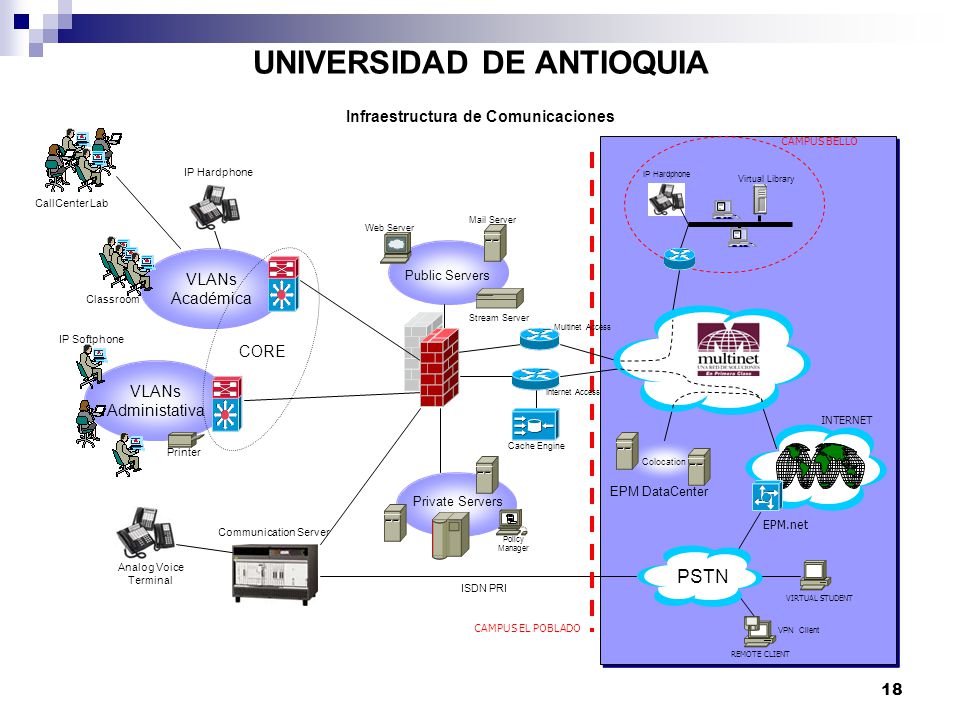

18 UNIVERSIDAD DE ANTIOQUIA Infraestructura de Comunicaciones
CAMPUS BELLO IP Hardphone IP Hardphone Virtual Library CallCenter Lab Mail Server Web Server VLANs Académica Public Servers Classroom Stream Server Multinet Access IP Softphone CORE VLANs Administativa Internet Access INTERNET Cache Engine Printer Colocation EPM DataCenter Private Servers EPM.net Communication Server Policy Manager Analog Voice Terminal PSTN ISDN PRI VIRTUAL STUDENT CAMPUS EL POBLADO VPN Client REMOTE CLIENT

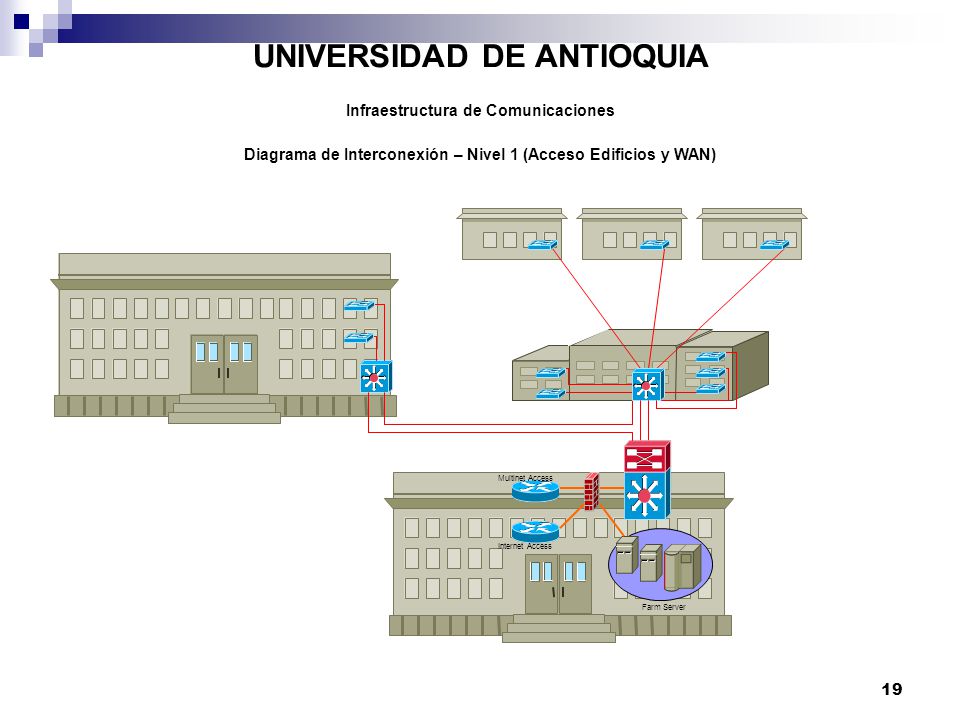

19 UNIVERSIDAD DE ANTIOQUIA Infraestructura de Comunicaciones
Diagrama de Interconexión – Nivel 1 (Acceso Edificios y WAN) Multinet Access Internet Access Farm Server
