1 Innovative Technology
Jornadas Técnicas Unidesa 2015 Pere Camprubí

2 Índice Smart Coin System NV9 USB+ DA3

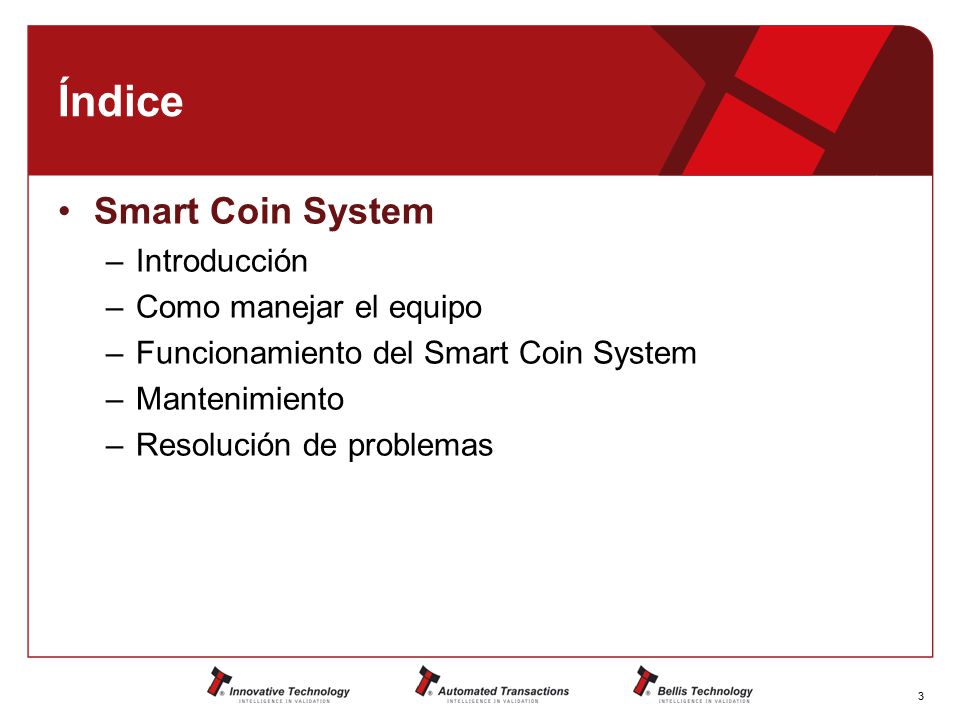

3 Índice Smart Coin System Introducción Como manejar el equipo
Funcionamiento del Smart Coin System Mantenimiento Resolución de problemas

4 Introducción El Smart Coin System

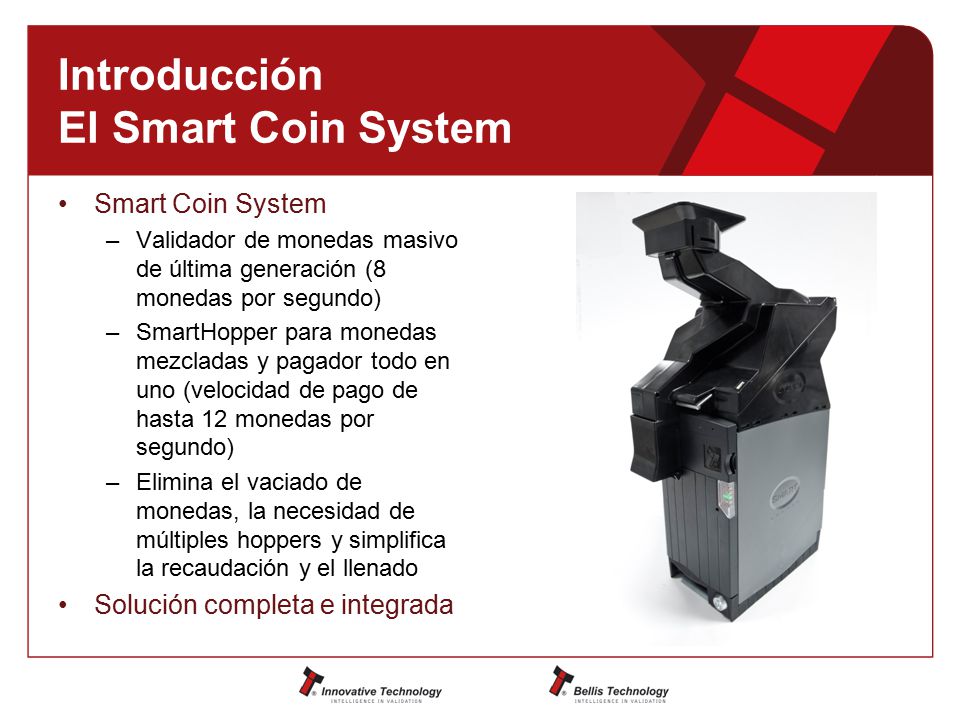

Validador de monedas masivo de última generación (8 monedas por segundo) SmartHopper para monedas mezcladas y pagador todo en uno (velocidad de pago de hasta 12 monedas por segundo) Elimina el vaciado de monedas, la necesidad de múltiples hoppers y simplifica la recaudación y el llenado Solución completa e integrada

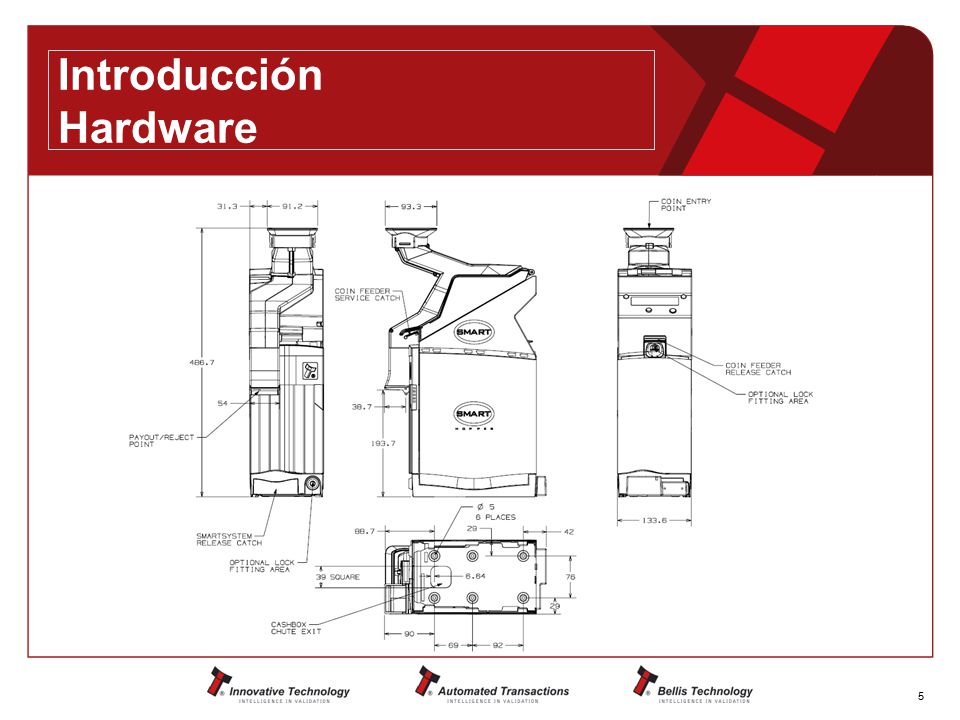

5 Introducción Hardware

6 Introducción Hardware
Pieza metálica para mejorar conexionado en Smart Coin System revisión 4

7 Manejo del Equipo Como unir el alimentador de monedas
Poner el alimentador de monedas encima del Smart Hopper de tal manera que queden desplazados unos 4cm, tal como se ve en la foto Empujar el alimentador de monedas en dirección al frontal del smart hopper. Empujar hasta oír el clic de la pestaña trasera que indica que ha llegado a su sitio.

8 Manejo del Equipo Placa en la base

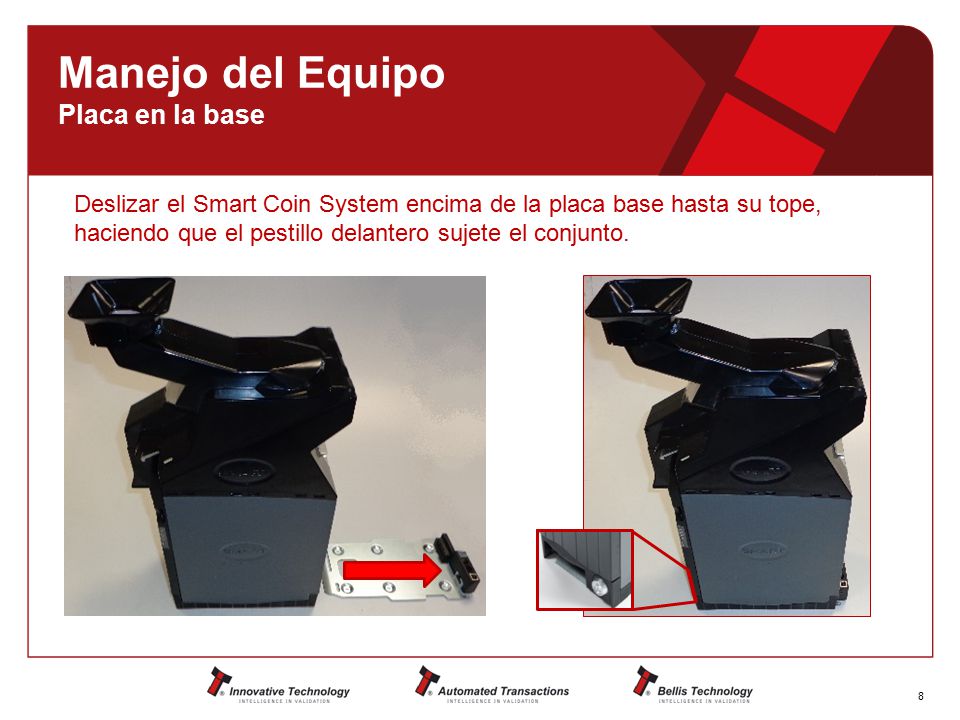

Deslizar el Smart Coin System encima de la placa base hasta su tope, haciendo que el pestillo delantero sujete el conjunto.

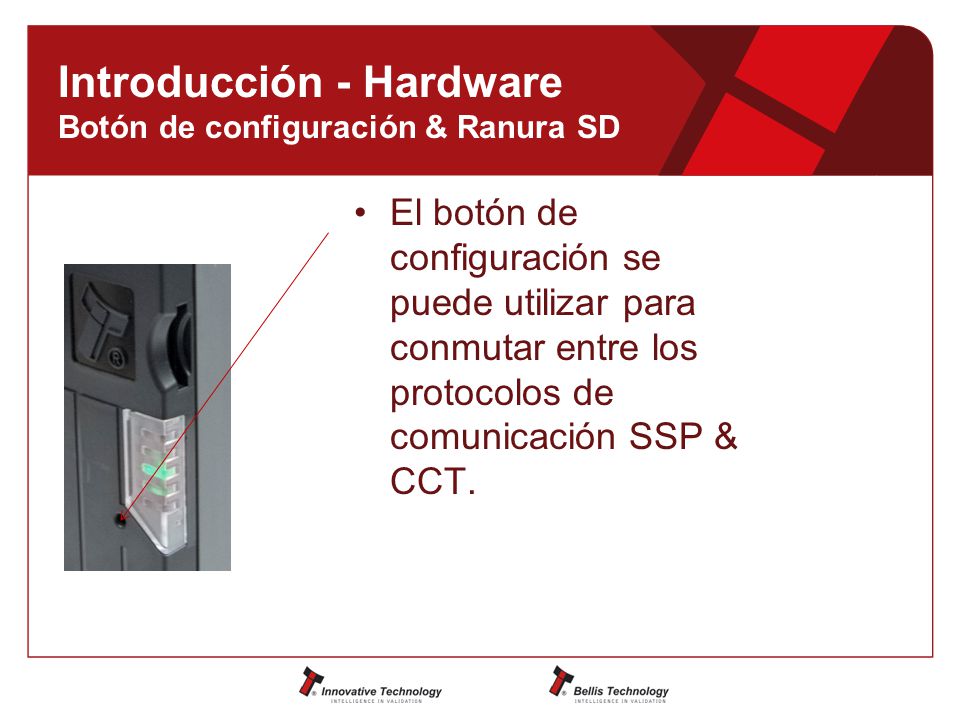

9 Introducción - Hardware Boton de configuración & Ranura SD

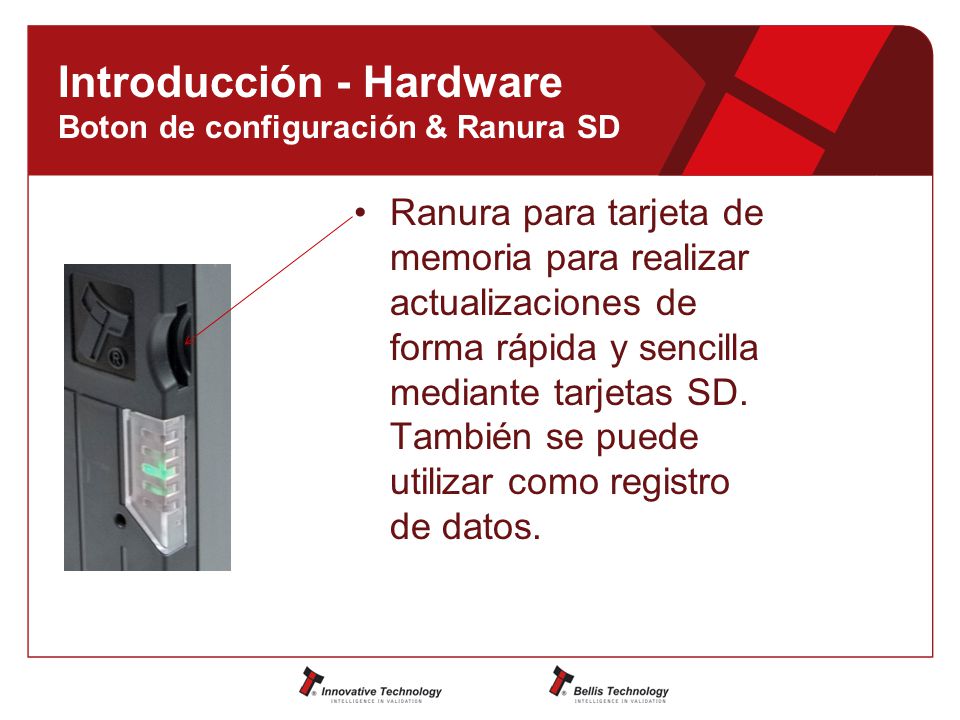

Ranura para tarjeta de memoria para realizar actualizaciones de forma rápida y sencilla mediante tarjetas SD. También se puede utilizar como registro de datos.

10 Introducción - Hardware Botón de configuración & Ranura SD
El botón de configuración se puede utilizar para conmutar entre los protocolos de comunicación SSP & CCT.

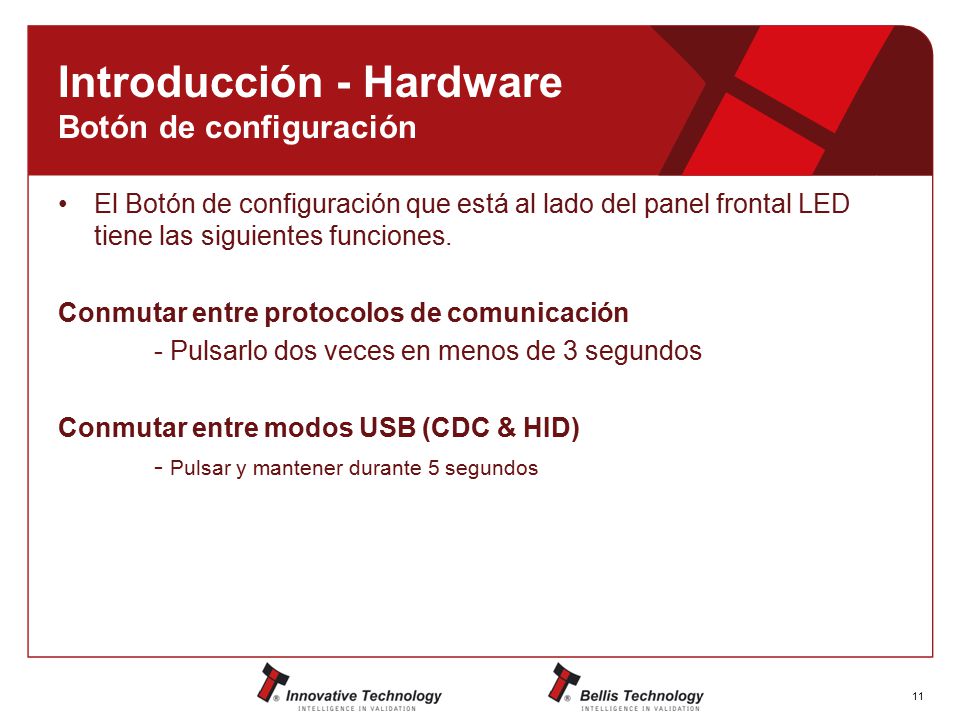

11 Introducción - Hardware Botón de configuración
El Botón de configuración que está al lado del panel frontal LED tiene las siguientes funciones. Conmutar entre protocolos de comunicación - Pulsarlo dos veces en menos de 3 segundos Conmutar entre modos USB (CDC & HID) - Pulsar y mantener durante 5 segundos

12 Introducción Conexionado
eSSP/ ccTalk El SCS de Unidesa funciona a 12 V El conector de funcionamiento normal es el marcado como eSSP y el protocolo utilizado es el ccTalk.

13 Especificaciones Técnicas

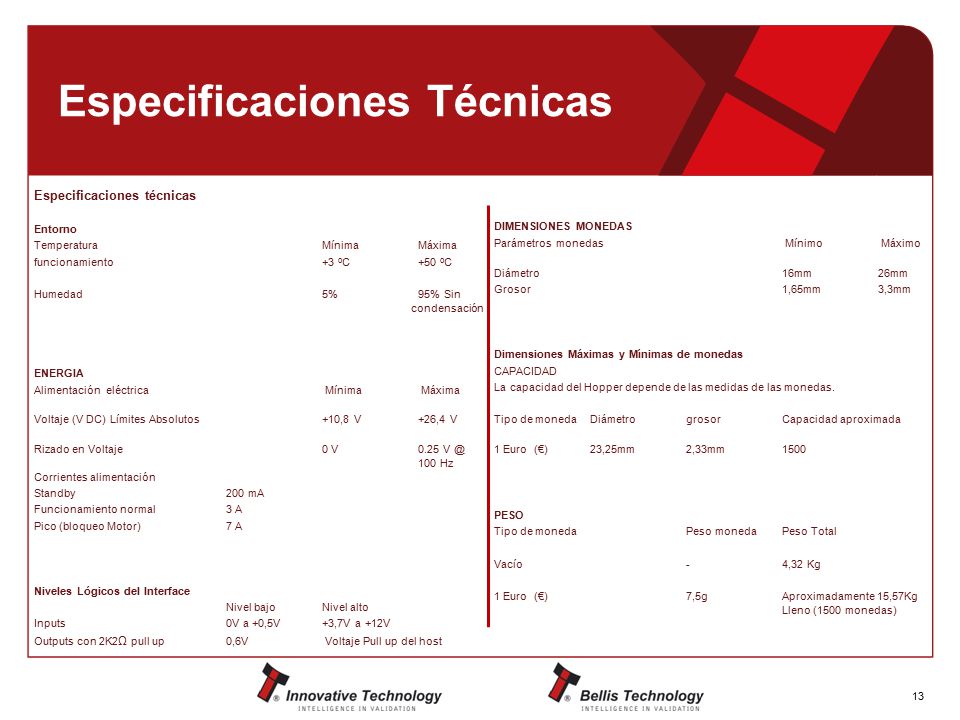

Entorno Temperatura Mínima Máxima funcionamiento +3 oC +50 oC Humedad 5% 95% Sin condensación ENERGIA Alimentación eléctrica Mínima Máxima Voltaje (V DC) Límites Absolutos +10,8 V +26,4 V Rizado en Voltaje 0 V Hz Corrientes alimentación Standby mA Funcionamiento normal 3 A Pico (bloqueo Motor) 7 A Niveles Lógicos del Interface Nivel bajo Nivel alto Inputs 0V a +0,5V +3,7V a +12V Outputs con 2K2Ω pull up 0,6V Voltaje Pull up del host DIMENSIONES MONEDAS Parámetros monedas Mínimo Máximo Diámetro 16mm 26mm Grosor 1,65mm 3,3mm Dimensiones Máximas y Mínimas de monedas CAPACIDAD La capacidad del Hopper depende de las medidas de las monedas. Tipo de moneda Diámetro grosor Capacidad aproximada 1 Euro (€) 23,25mm 2,33mm 1500 PESO Tipo de moneda Peso moneda Peso Total Vacío - 4,32 Kg 1 Euro (€) 7,5g Aproximadamente 15,57Kg Lleno (1500 monedas)

14 Manejo del Equipo Como abrir el alimentador de monedas
El alimentador de monedas se puede abrir accionando el pestillo frontal. Durante la apertura si hubiera alguna moneda no capturada por el disco, estas quedarían sueltas y podrían caer al levantar el alimentador.

15 Funcionamiento del equipo Recorrido de la moneda
Vamos a ver la trayectoria y las diferentes rutas que puede tomar una moneda al pasar a través del Smart Coin System. En esta foto podemos ver el Smart Coin System en estado de reposo.

16 Funcionamiento del equipo Recorrido de la moneda
Antes de que la moneda pase por el detector magnético, el camino hacia el disco está cerrado y las monedas pasan libremente y son rechazadas. Este es el estado en el que está el Smart Coin Feeder por defecto o si está sin alimentación.

17 Funcionamiento del equipo Recorrido de la moneda
Una vez la moneda pasa a través del detector magnético, la trampilla de aceptación se abre permitiendo a las monedas llegar al disco de entrada que las procesa saliendo de él una a una.

18 Funcionamiento del equipo Recorrido de la moneda
El hecho de que una moneda pase por el detector magnético de la entrada del alimentador de monedas hace que se active el motor del disco durante 5 segundos. Aquí se ve como la primera moneda de 1 € entra en el disco.

19 Sensores Magnéticos Los sensores se componen de 3 juegos de bobinas
Miden el tamaño de la moneda Miden las características del metal del núcleo Miden las características el metal del borde exterior

20 Como distinguir una moneda de curso legal de una sin acuñar?
Las monedas sin acuñar tienen el mismo tamaño y material que las de curso legal Los sensores electromagnéticos no las diferencian Este sistema dispone de sensores adicionales capaces de diferenciarlas

21 Funcionamiento del equipo Recorrido de la moneda

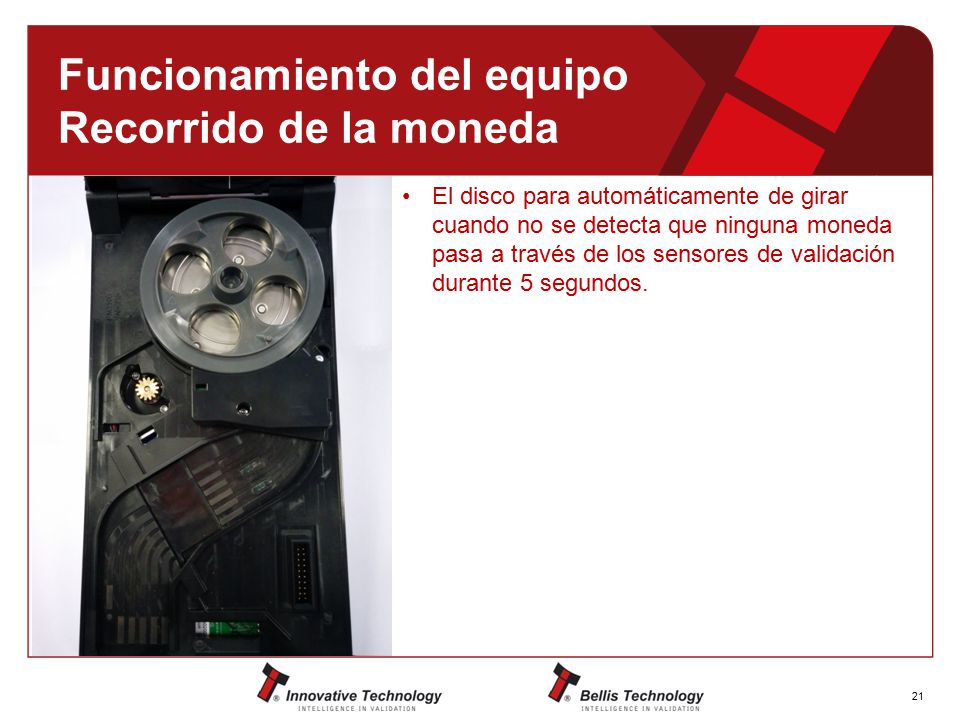

El disco para automáticamente de girar cuando no se detecta que ninguna moneda pasa a través de los sensores de validación durante 5 segundos.

22 Funcionamiento del equipo Recorrido de la moneda
A la izquierda podemos ver una sección del Smart Hopper donde caen las monedas aceptadas En la parte inferior del Hopper se encuentra otro disco de selección parecido al que hay en el alimentador de monedas. El disco funciona de la misma manera.

23 Mantenimiento y limpieza
No utilizar limpiadores a base de disolventes como alcohol, gasolina, alcohol de quemar, aguarrás o limpiadores de PCB. El uso de estos disolventes puede causar daños permanentes a la unidad; Utilice solo detergentes suaves

24 Maintenimiento – Resolviendo un atasco
Mantenimiento El Smart Coin System ha sido diseñado para minimizar cualquier variación del desempeño con el tiempo. Esto se ha conseguido diseñándolo cuidadosamente tanto en hardware como en software para este propósito. COMO RESOLVER UN ATASCO En el improbable caso de que suceda un atasco de monedas en el Smart Coin System, siga por favor los pasos siguientes 1. Apague el equipo 2. Quite el hopper de la placa base 3. Vacíe todas las monedas de la zona en cuestión 4. Saque la moneda atascada del disco 5. Vuelva a poner el hopper sobre la placa base 6. Rellene el hopper 7. Conecte a la alimentación 8. Pruébelo en modo test

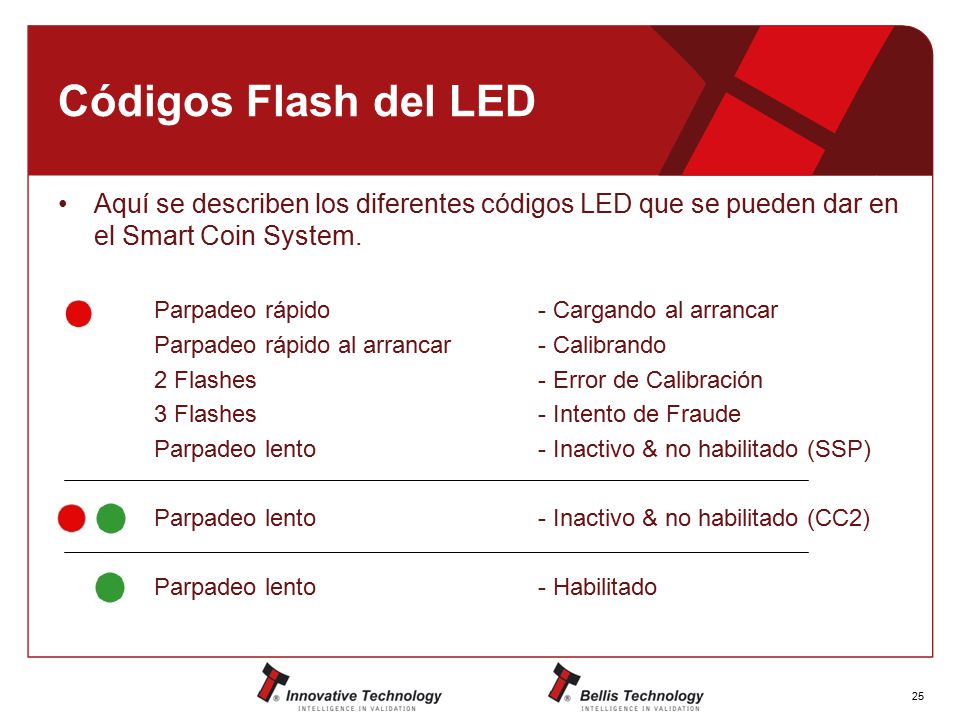

25 Códigos Flash del LED Aquí se describen los diferentes códigos LED que se pueden dar en el Smart Coin System. Parpadeo rápido - Cargando al arrancar Parpadeo rápido al arrancar - Calibrando 2 Flashes - Error de Calibración 3 Flashes - Intento de Fraude Parpadeo lento - Inactivo & no habilitado (SSP) Parpadeo lento - Inactivo & no habilitado (CC2) Parpadeo lento - Habilitado

26 Software – Smart System Tools

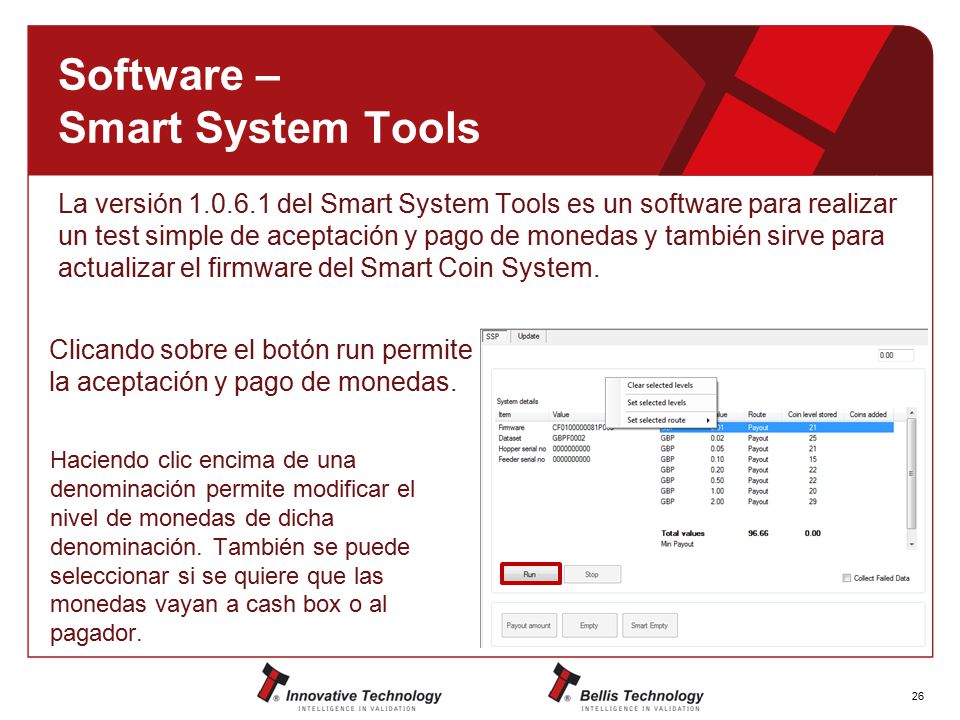

La versión del Smart System Tools es un software para realizar un test simple de aceptación y pago de monedas y también sirve para actualizar el firmware del Smart Coin System. Clicando sobre el botón run permite la aceptación y pago de monedas. Haciendo clic encima de una denominación permite modificar el nivel de monedas de dicha denominación. También se puede seleccionar si se quiere que las monedas vayan a cash box o al pagador.

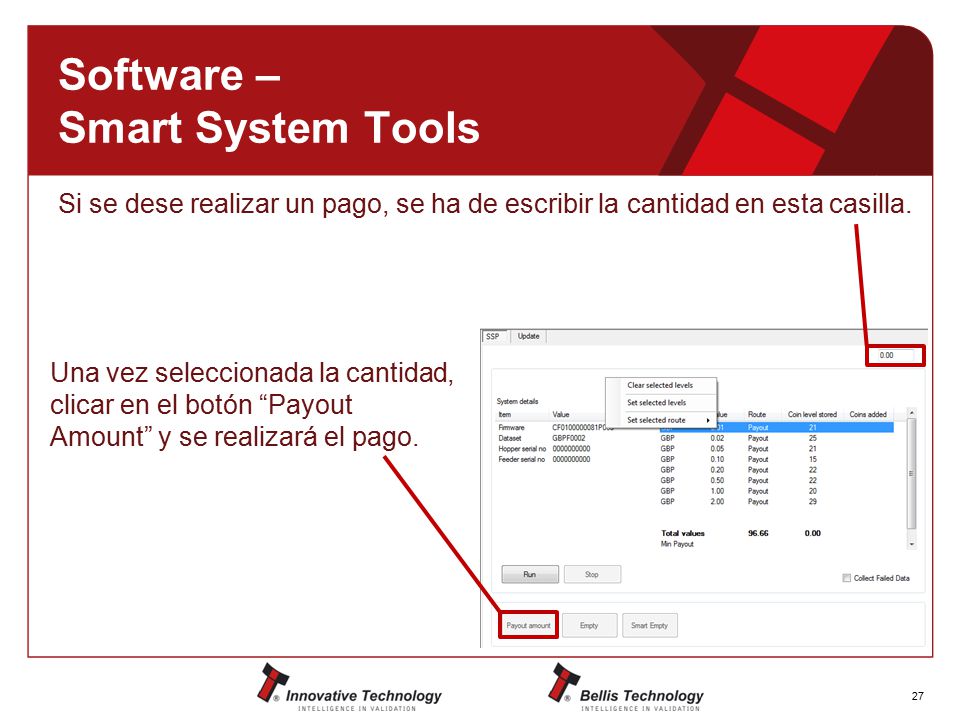

27 Software – Smart System Tools
Si se dese realizar un pago, se ha de escribir la cantidad en esta casilla. Una vez seleccionada la cantidad, clicar en el botón “Payout Amount” y se realizará el pago.

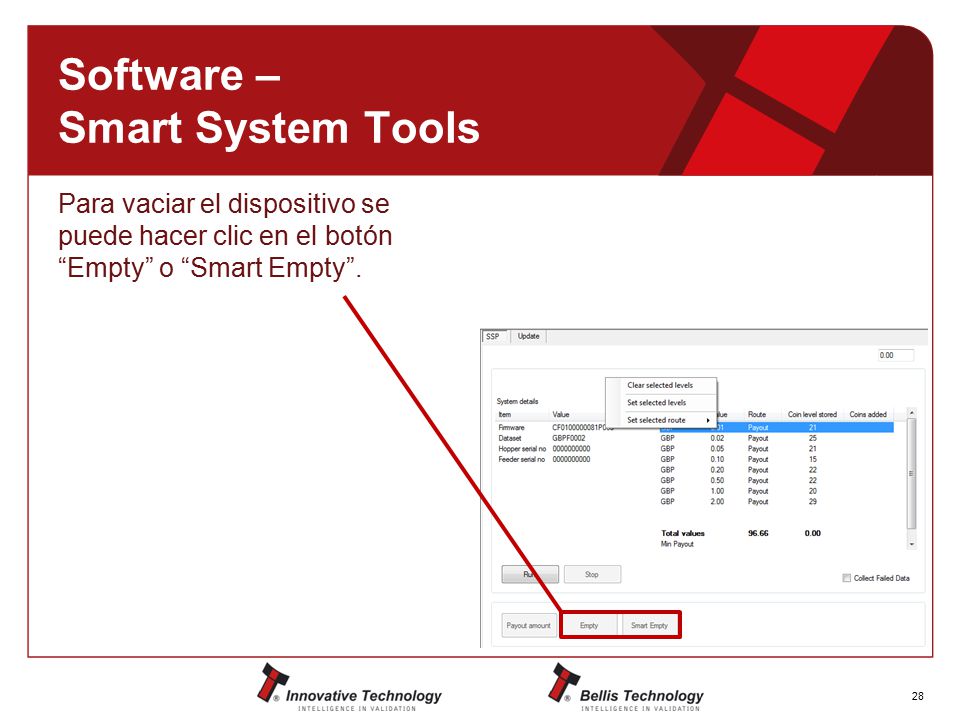

28 Software – Smart System Tools
Para vaciar el dispositivo se puede hacer clic en el botón “Empty” o “Smart Empty”.

29 Software – Smart System Tools

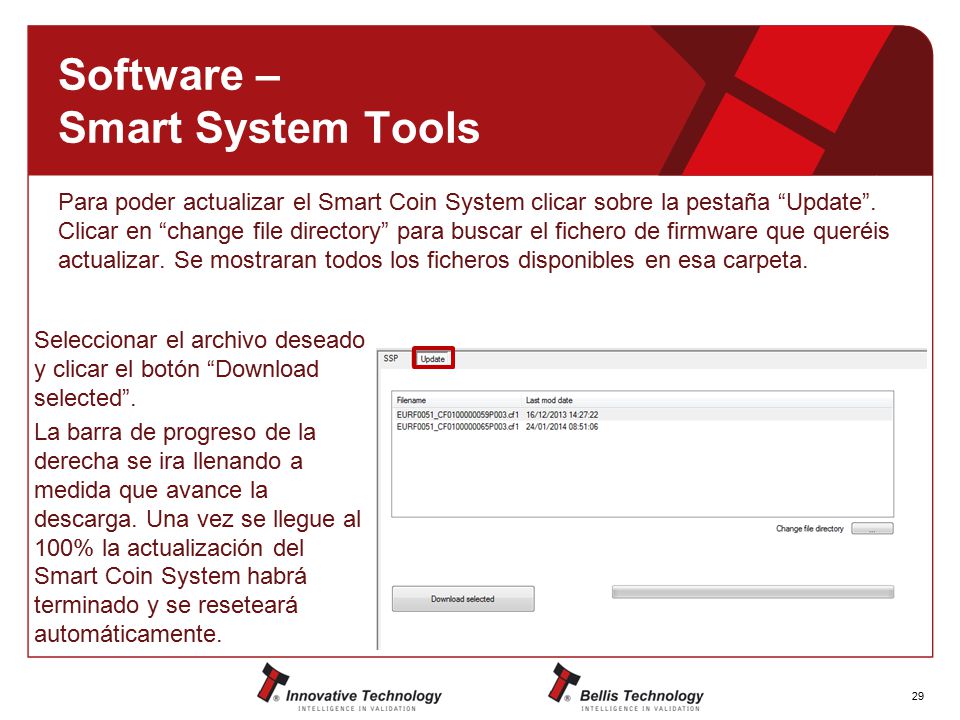

Para poder actualizar el Smart Coin System clicar sobre la pestaña “Update”. Clicar en “change file directory” para buscar el fichero de firmware que queréis actualizar. Se mostraran todos los ficheros disponibles en esa carpeta. Seleccionar el archivo deseado y clicar el botón “Download selected”. La barra de progreso de la derecha se ira llenando a medida que avance la descarga. Una vez se llegue al 100% la actualización del Smart Coin System habrá terminado y se reseteará automáticamente.

30 Software – PayInPayoutSystem (PIPS)

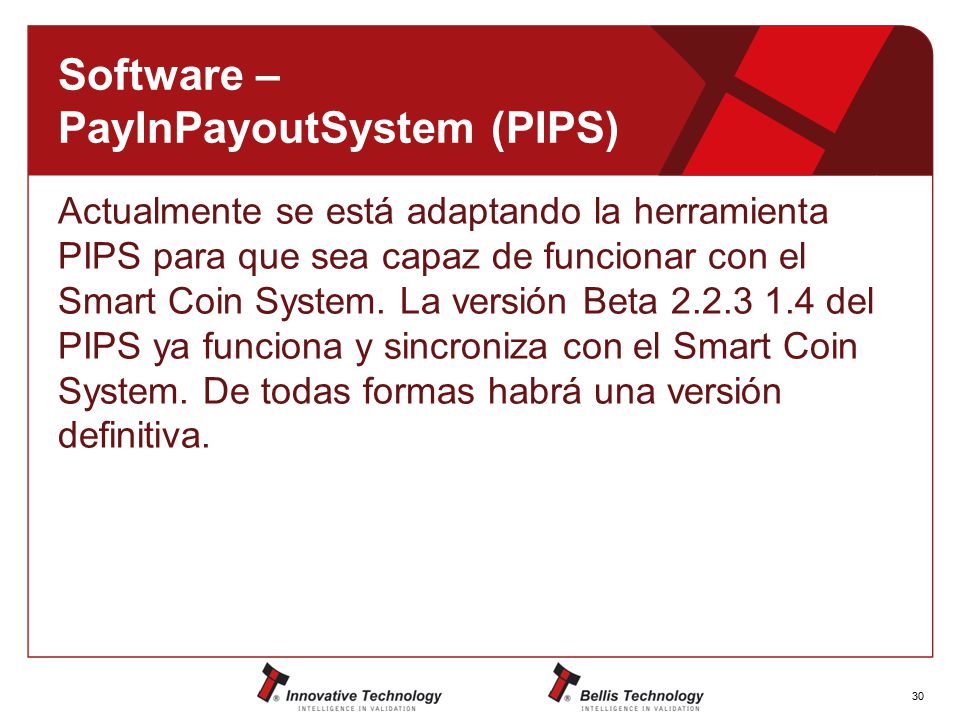

Actualmente se está adaptando la herramienta PIPS para que sea capaz de funcionar con el Smart Coin System. La versión Beta del PIPS ya funciona y sincroniza con el Smart Coin System. De todas formas habrá una versión definitiva.

31 Software – PayInPayoutSystem (PIPS)

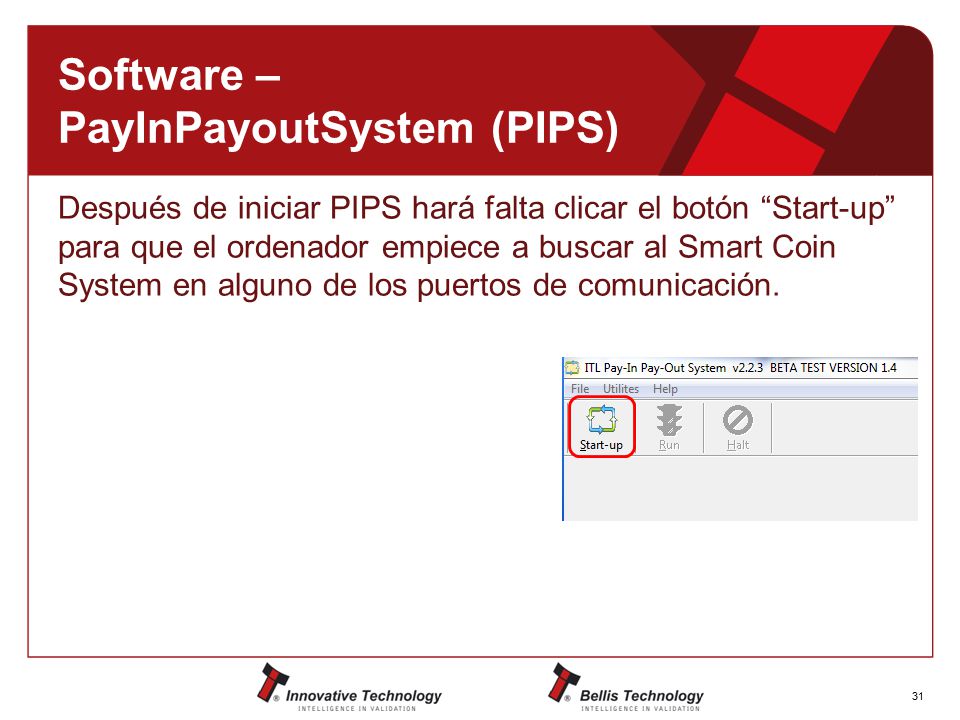

Después de iniciar PIPS hará falta clicar el botón “Start-up” para que el ordenador empiece a buscar al Smart Coin System en alguno de los puertos de comunicación.

32 Software – PayInPayoutSystem (PIPS)

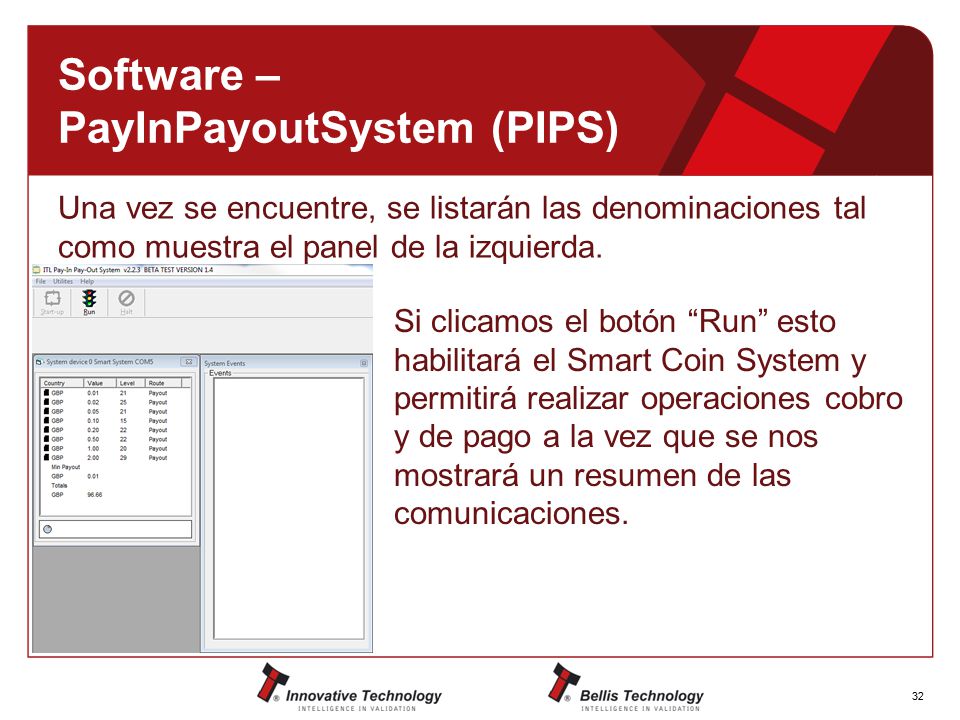

Una vez se encuentre, se listarán las denominaciones tal como muestra el panel de la izquierda. Si clicamos el botón “Run” esto habilitará el Smart Coin System y permitirá realizar operaciones cobro y de pago a la vez que se nos mostrará un resumen de las comunicaciones.

33 Software – PayInPayoutSystem (PIPS)

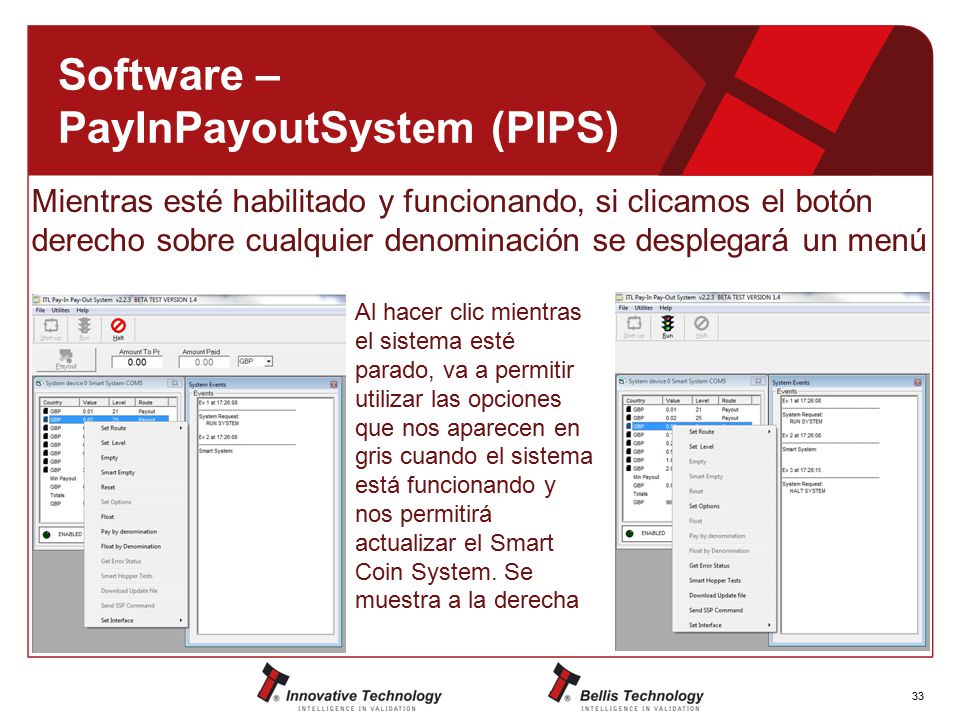

Mientras esté habilitado y funcionando, si clicamos el botón derecho sobre cualquier denominación se desplegará un menú Al hacer clic mientras el sistema esté parado, va a permitir utilizar las opciones que nos aparecen en gris cuando el sistema está funcionando y nos permitirá actualizar el Smart Coin System. Se muestra a la derecha

34 Actualizar mediante tarjeta SD

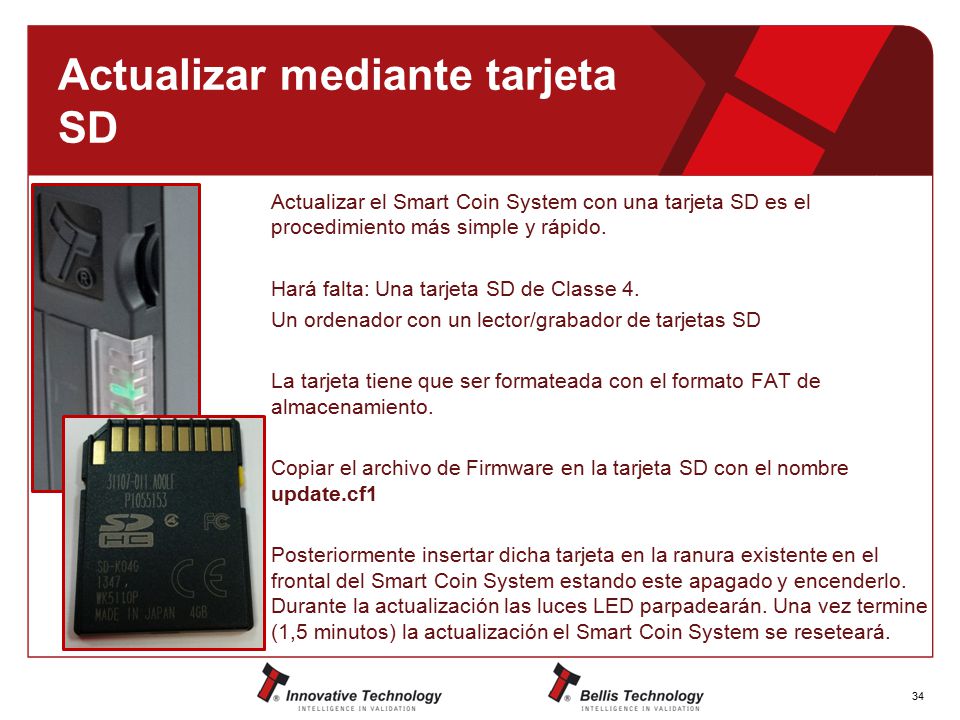

Actualizar el Smart Coin System con una tarjeta SD es el procedimiento más simple y rápido. Hará falta: Una tarjeta SD de Classe 4. Un ordenador con un lector/grabador de tarjetas SD La tarjeta tiene que ser formateada con el formato FAT de almacenamiento. Copiar el archivo de Firmware en la tarjeta SD con el nombre update.cf1 Posteriormente insertar dicha tarjeta en la ranura existente en el frontal del Smart Coin System estando este apagado y encenderlo. Durante la actualización las luces LED parpadearán. Una vez termine (1,5 minutos) la actualización el Smart Coin System se reseteará.

35 Índice NV9 USB+ Que es el NV9 USB+ Diferencias con el NV9USB

36 Que es el NV9 USB+ El NV9USB+ es la evolución mejorada del NV9USB que incorpora más sensores para impedir el fraude de billetes cortados Al rediseñar parte de la electrónica también incorpora mejoras en la memoria interna y de diseño de circuitos. Por lo que a la maquina de juego se refiere, no hay diferencia entre NV9USB+ y NV9USB. Se pueden intercambiar sin problema. Lo mismo aplica al NV11 Si hay que tener en cuenta que los firmwares NO son intercambiables. No se puede poner un firmware de NV9USB+ en un NV9USB ni viceversa debido a que los sensores y electrónica interior son diferentes El aspecto exterior es idéntico y se podrán diferenciar por la etiqueta y los sensores que se muestran a continuación

37 Diferencias con el NV9USB

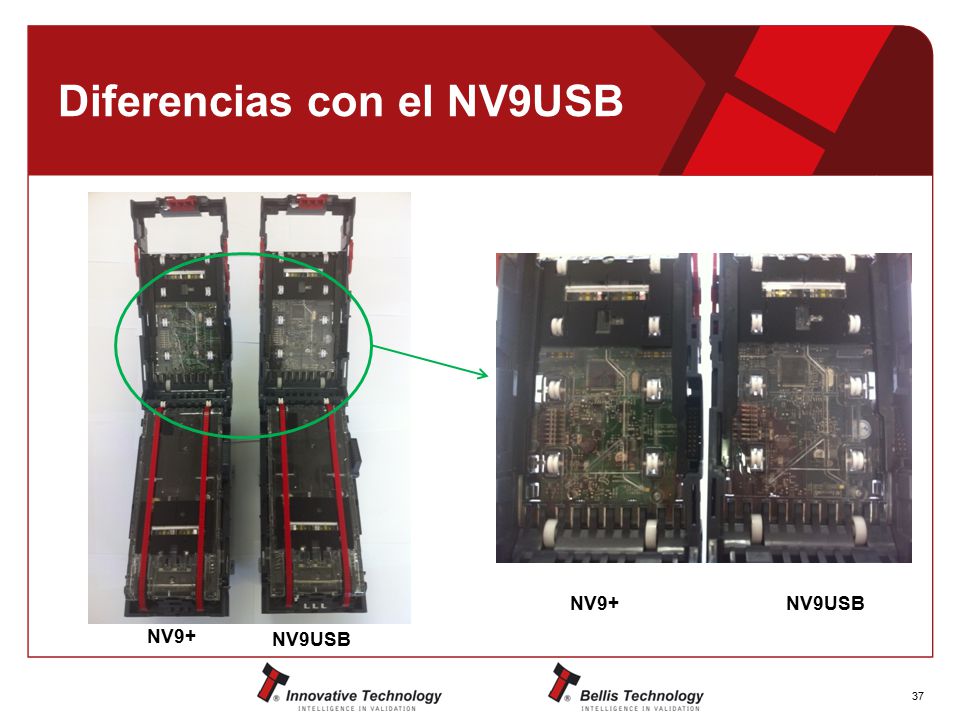

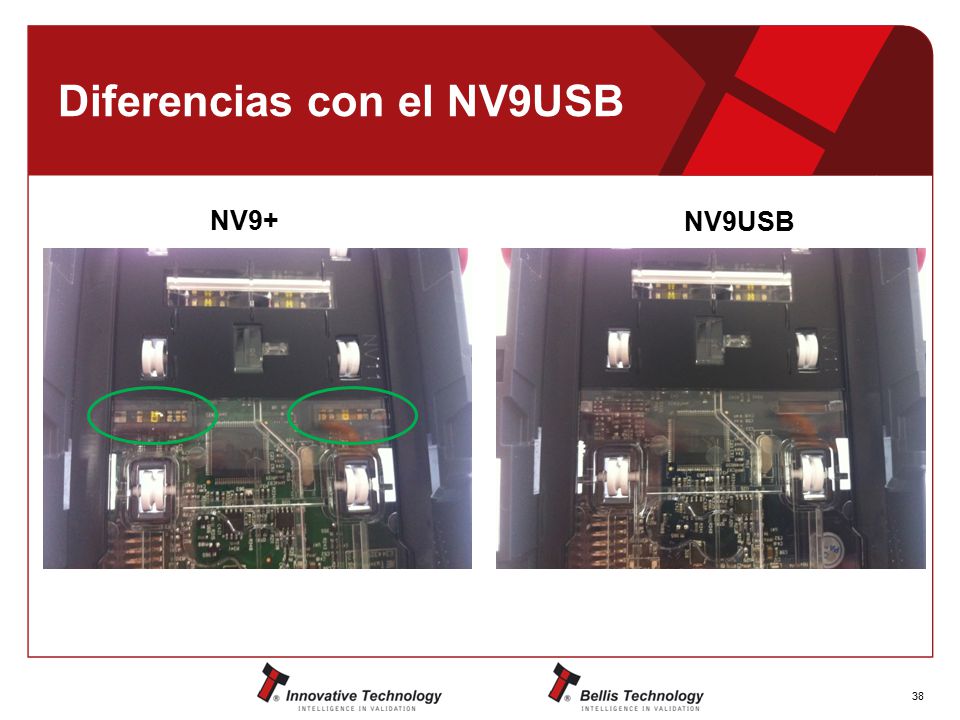

38 Diferencias con el NV9USB

39 Índice Encriptación Qué es la Encriptación Qué implicaciones tiene
Como actualizar un NV9/NV11

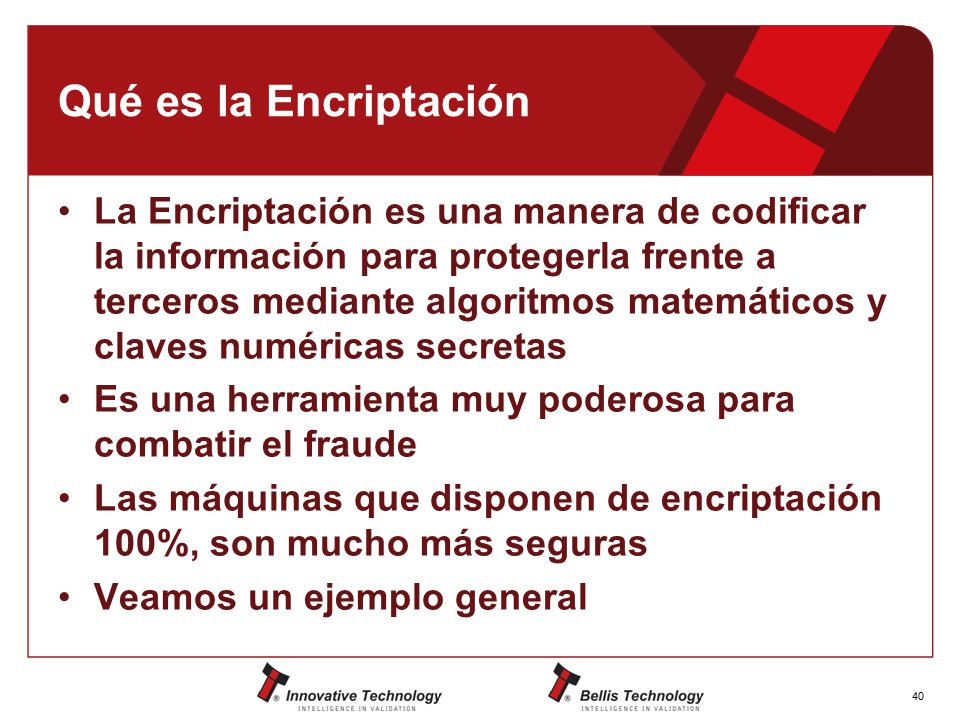

40 Qué es la Encriptación La Encriptación es una manera de codificar la información para protegerla frente a terceros mediante algoritmos matemáticos y claves numéricas secretas Es una herramienta muy poderosa para combatir el fraude Las máquinas que disponen de encriptación 100%, son mucho más seguras Veamos un ejemplo general

41 Qué implicaciones tiene
Para funcionar requiere que el validador disponga de un firmware adecuado (V 3.52 o superior) y que la máquina de juego tenga el hardware correspondiente. El validador y la máquina tienen que “hablar” el mismo “lenguaje”, sino no funcionará Un NV9/NV11 que “hable” encriptado no se entenderá con una máquina que no tenga el hardware encriptador adecuado Un NV9/NV11 que “hable” SSP no se entenderá con una máquina que tenga el hardware encriptador

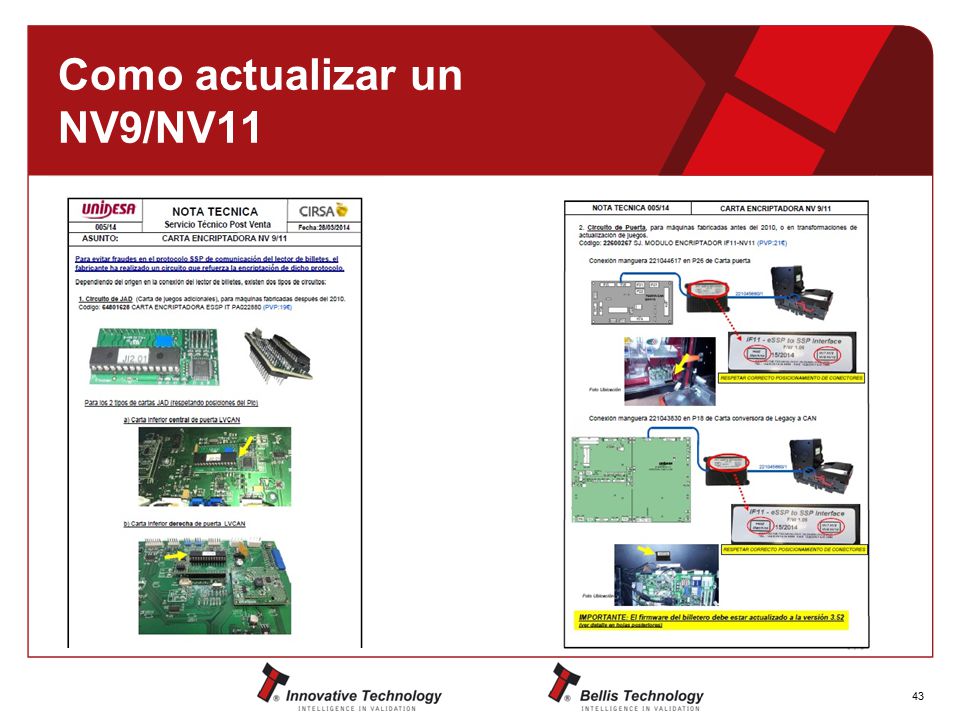

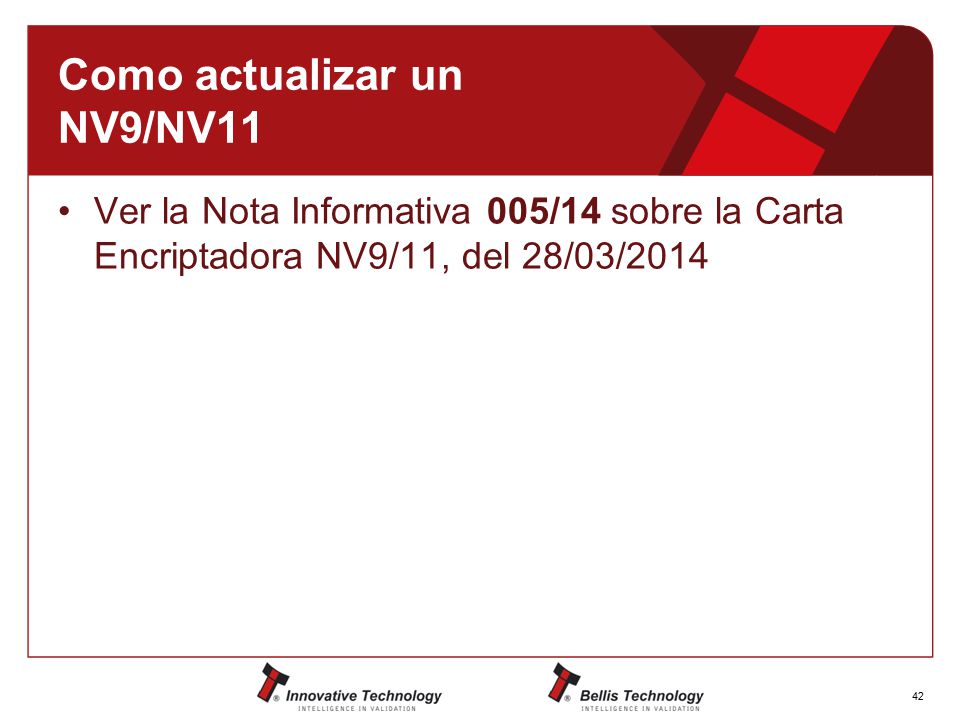

42 Como actualizar un NV9/NV11

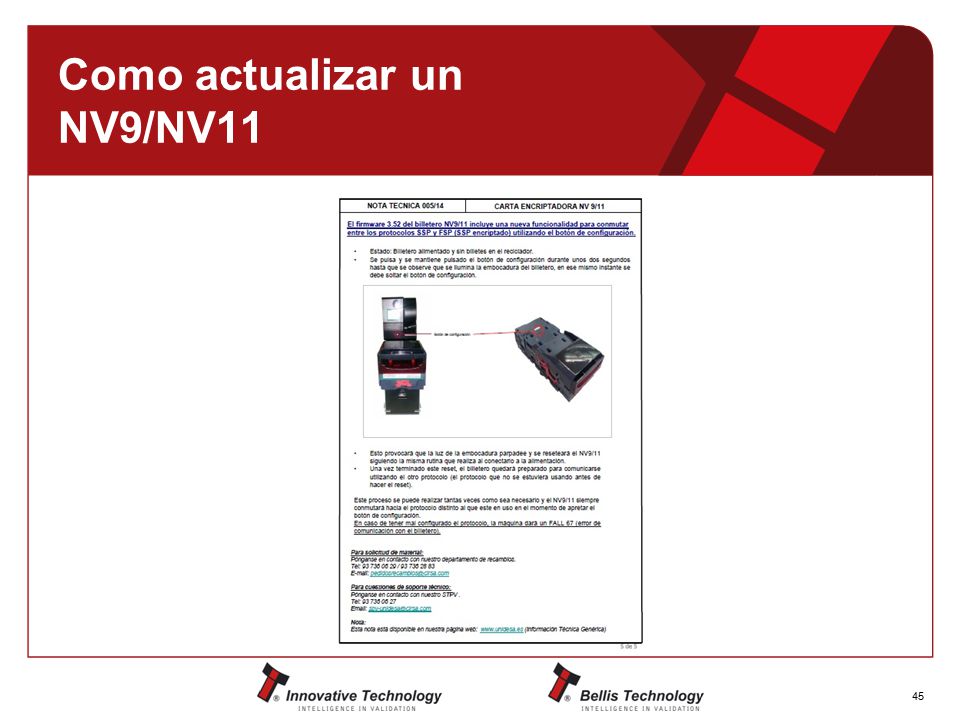

Ver la Nota Informativa 005/14 sobre la Carta Encriptadora NV9/11, del 28/03/2014

43 Como actualizar un NV9/NV11

44 Como actualizar un NV9/NV11

45 Como actualizar un NV9/NV11

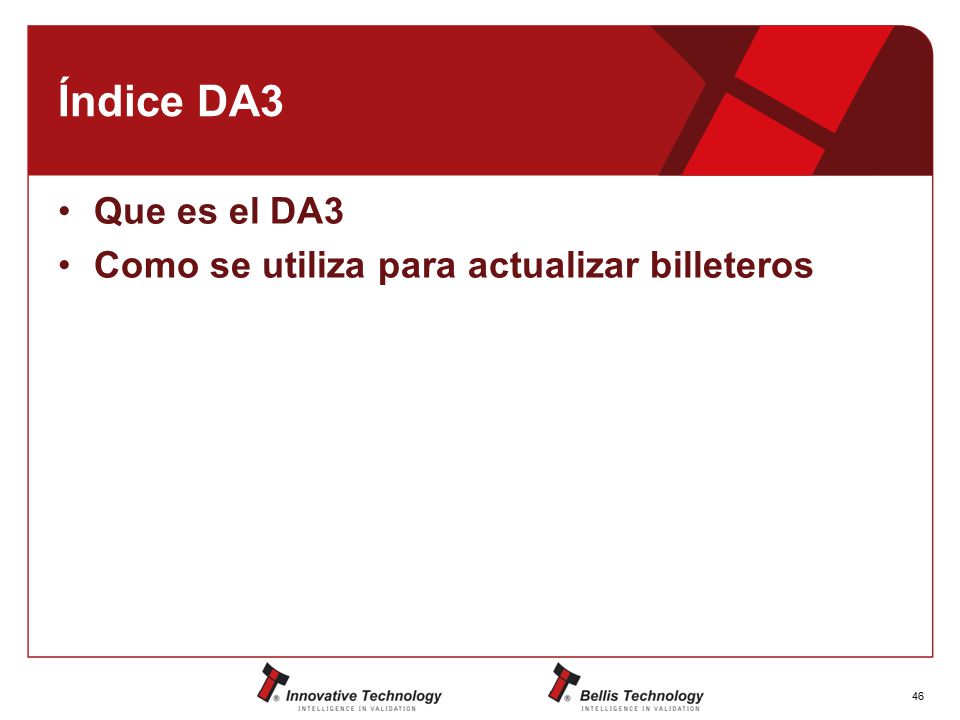

46 Índice DA3 Que es el DA3 Como se utiliza para actualizar billeteros

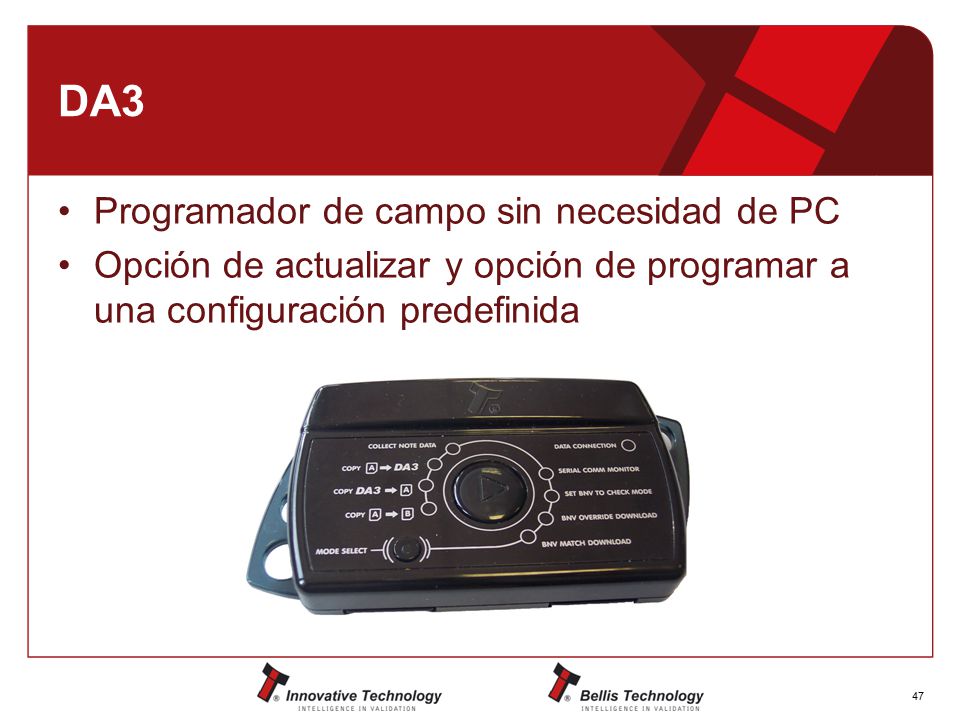

47 DA3 Programador de campo sin necesidad de PC
Opción de actualizar y opción de programar a una configuración predefinida

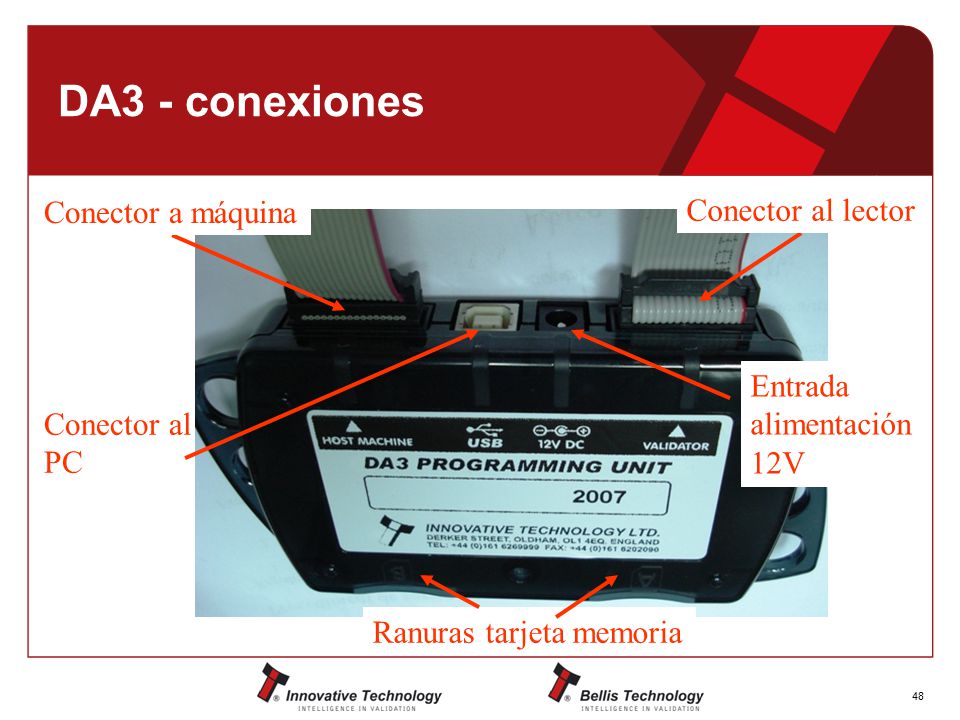

48 DA3 - conexiones Conector a máquina Conector al lector
Entrada alimentación 12V Conector al PC Ranuras tarjeta memoria

49 DA3 – botones y leds LED indicador comunicación Botón ejecutar
Botón de selección de modo LEDs indicador opción

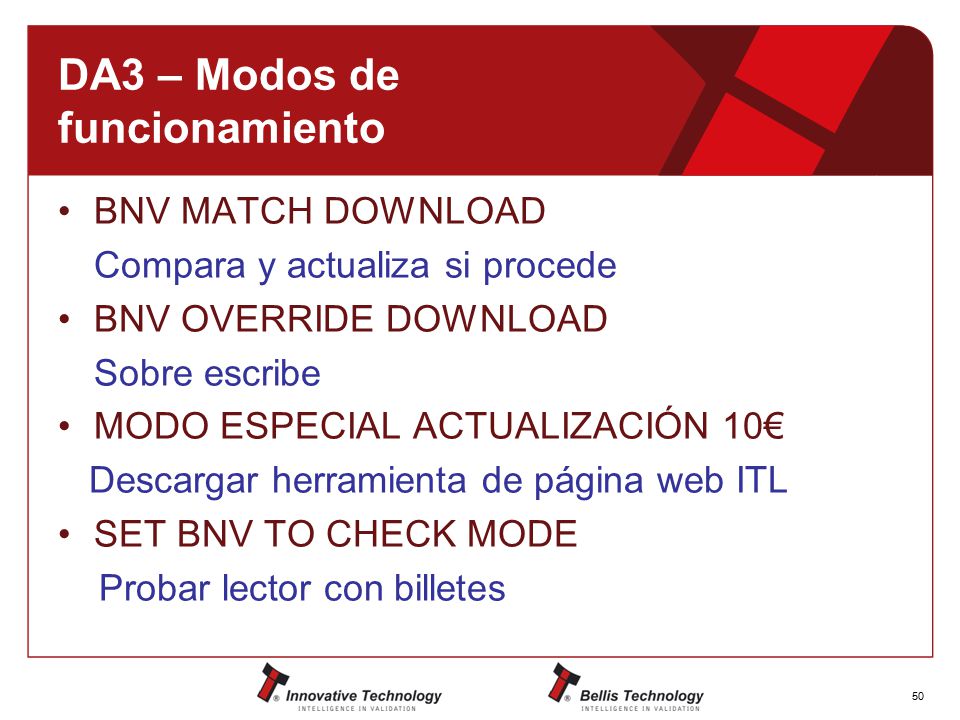

50 DA3 – Modos de funcionamiento
BNV MATCH DOWNLOAD Compara y actualiza si procede BNV OVERRIDE DOWNLOAD Sobre escribe MODO ESPECIAL ACTUALIZACIÓN 10€ Descargar herramienta de página web ITL SET BNV TO CHECK MODE Probar lector con billetes

51 Software para utilizar el DA3
Drivers del DA3 para Windows Antes de conectar el DA3 al ordenador por primera vez mediante el cable USB, hay que instalar los Drivers. El programa se llama DPS (Device Programming System) se obtiene de forma gratuita desde la web de ITL después de registrarse. Ultima versión 1.1.4 El DA3 necesita su firmware El DA3 necesita que se le cargue un programa para funcionar (firmware del DA3). Ultima versión 1.15 (DA vps)

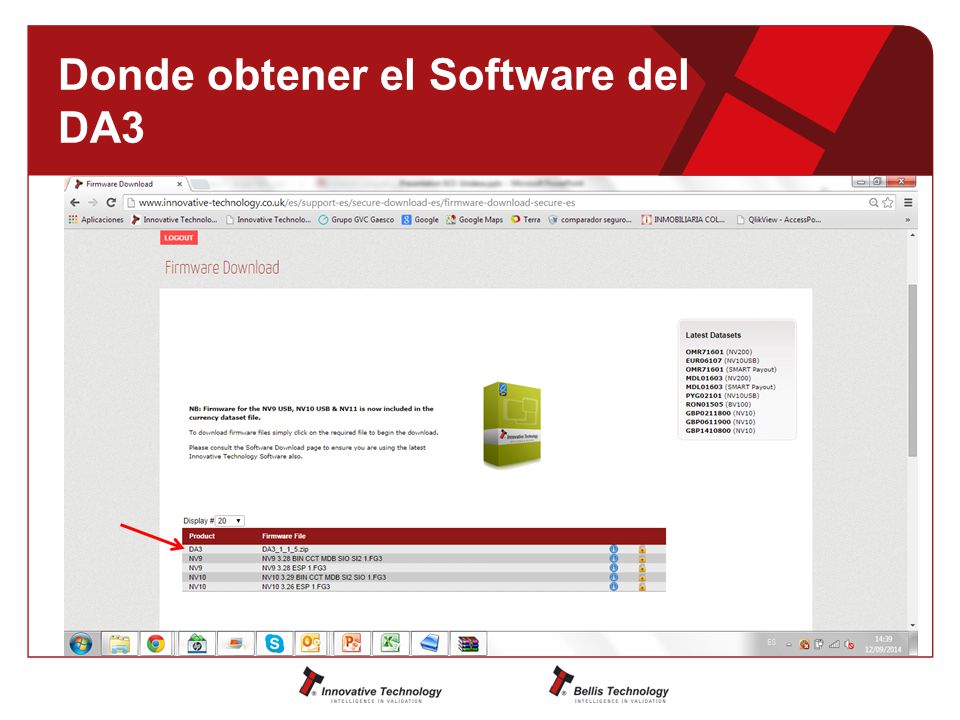

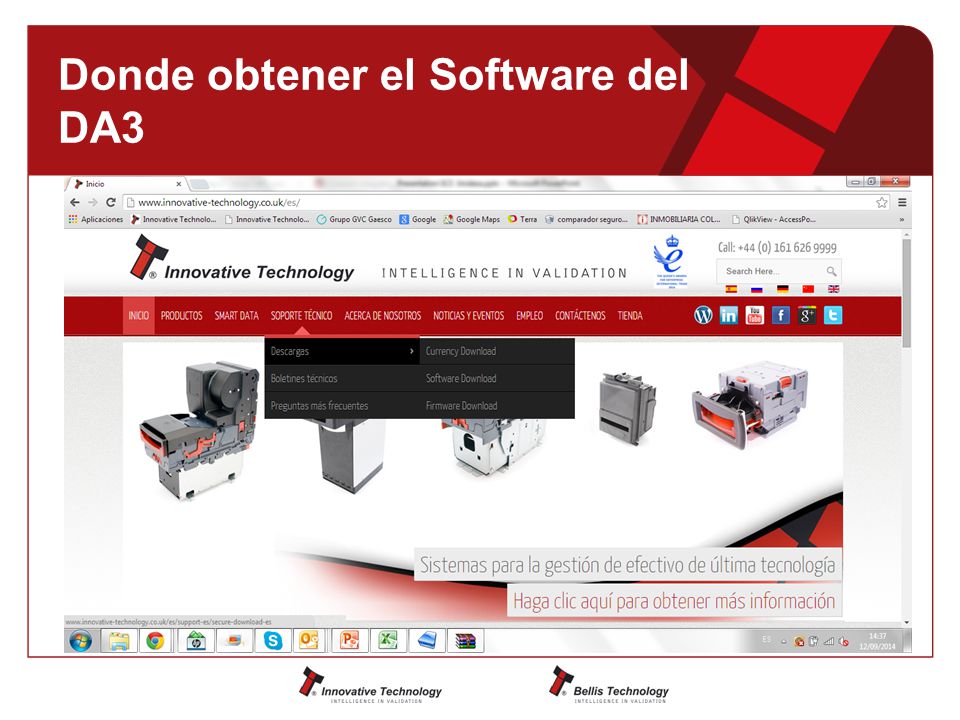

52 Donde obtener el Software del DA3

53 Donde obtener el Software del DA3

54 Donde obtener el Software del DA3

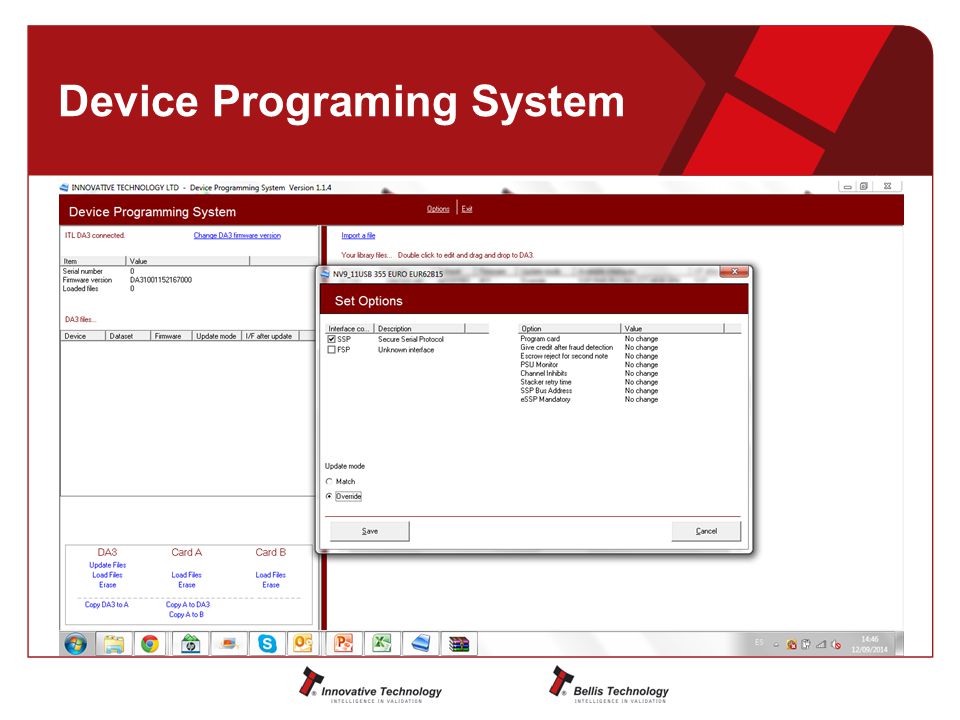

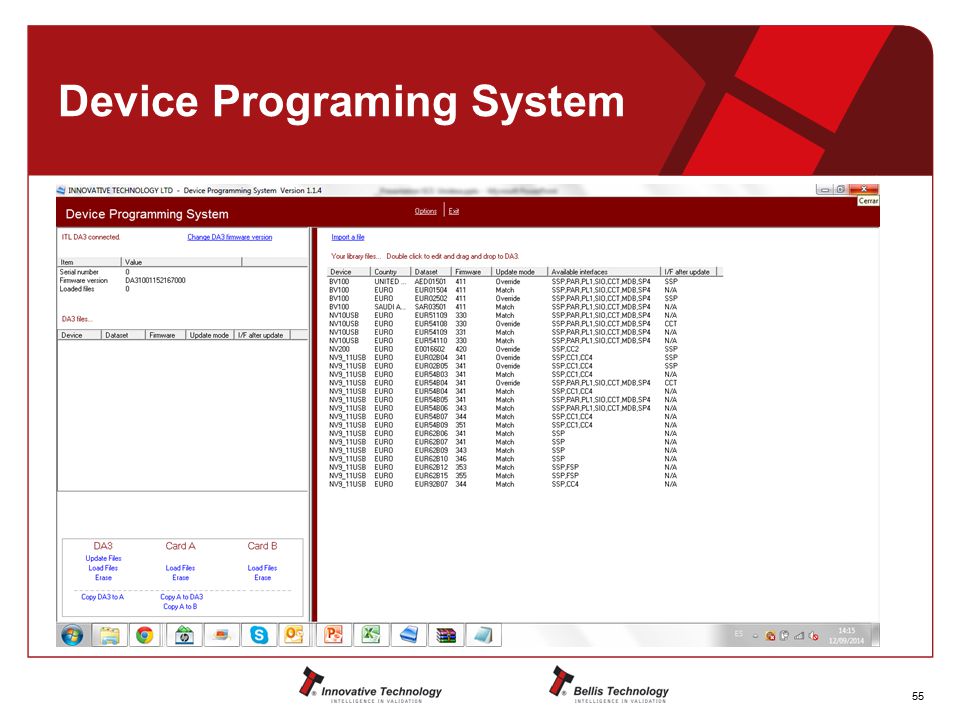

55 Device Programing System

56 Device Programing System

57 DA3 – Modo especial 10€ Se necesita descargar el archivo
DA3 SMART Update Tool - Euro €10 En este archivo comprimido encontraremos todo lo que necesitaremos pare utilizar esta herramienta: El firmware especial El DPS Una guía en ingles de todo lo que se tiene que hacer Un archivo Read me.txt donde se encuentra el link a Dropbox donde esta el archivo (update.bin) que copiar en la tarjeta SD (pesa unos 202 Megas) Se tiene que cargar el firmware especial al DA3 Versión (DA EUR.vps) Se tiene que grabar el archivo en una tarjeta SD y introducirla en la ranura A del DA3

58 DA3 – Modo especial 10€ Una vez hecho todo lo anterior el DA3 funcionara en un modo especial que no deja hacer nada más que conectar el DA3 al billetero para actualizarlo pulsando el botón central. Para volver a utilizar el DA3 de forma normal hay que volverlo a conectar al DPS y instalar un firmware normal. El archivo grabado en la tarjeta SD contiene todos los firmwares de todos los productos actualizados al billete de 10 euros, en esencia el DA3 se comporta en modo Match pero más ampliado
