1 J. Carlos Villar Gutiérrez  villar@inia.es
Introducción J. Carlos Villar Gutiérrez 

2 El cartón y el cartón ondulado son los materiales más empleados en embalajes
El papel es el más importante soporte de difusión de información y cultura _________Presentación

3 El Papel... Resulta imprescindible en la vida cotidiana
Es una muestra de la actividad económica y del nivel cultural de una sociedad Es un índice del nivel de desarrollo de un país Imagen: Imagen: _________Presentación

4 Pergamino: piel de animal, sin curtir, sin pelo, limpia, macerada en cal y satinada. En Egipto, el pergamino se usaba ya a mediados del segundo milenio antes de J.C. En Pergamon, Asia Menor, se mejoró considerablemente su calidad. Fue un soporte de gran prestigio durante toda la Edad Media. Papyrus: capas de la médula del tallo del papiro, cortadas en tiras largas y delgadas, colocadas una al lado de otra y con otra capa encima dispuesta perpendicularmente. La hoja, se prensa y bate uniformizar. El uso del papiro terminó, por la invasión árabe que paralizó el tráfico entre Oriente y Europa y por la competencia del pergamino. Fuente: J.L. Asenjo y M.C. Hidalgo _________Presentación

5 Los pueblos de América Central, antes de su colonización, utilizaban, como soporte para su escritura, el "amatle", elaborado con corteza de higuera silvestre. El papel fue imprescindible para relacionar España y las Indias. El primer molino papelero americano se fundó hacia 1575, Culhuacán, Méjico Fuente: J.L. Asenjo y M.C. Hidalgo _________Presentación

6 Ts’ai Lun, corte del emperador de China hacia el 105 Mezcla corteza de morera, cáñamo y trapos.
Samarkanda, batalla de Telas 751, los árabes capturan dos fabricantes de papel. Se construye un molino papelero en esta ciudad. Játiva, 1154, primer molino documentado en Europa. Se supone que pudo haber otros en ciudades como Córdoba, Sevilla o Toledo Italia, 1276 Francia hacia 1250 Alemania, 1390 Pila holandesa, 1670 Fuente: J.L. Asenjo y M.C. Hidalgo _________Presentación

7 Desarrollo de la industria papelera moderna
1777, Scheele, blanqueo con cloro 1799, Robert-Fourdrinier, máquina de papel 1844, Keller, madera como fuente de fibras 1853, Watt y Burgess patentan el proceso a la sosa 1866, Tilghman inventan el proceso al sulfito 1879, Dalh inventa el proceso al sulfato

8 ¿En qué consiste fabricar papel?
_________Presentación

9 INDUSTRIA DE PULPA DE CELULOSA
La pulpa se produce por medios químicos, mecánicos o por combinaciones de ambos. Cuando se blanquea, se emplean agentes clorados u oxigenados. Una fábrica de pulpa moderna puede producir t/año. Fábrica de pulpa de Arauco. Valdivia. Chile. 2006 _________Presentación

10 La fabricación de papel es un proceso tecnológicamente avanzado
INDUSTRIA DEL PAPEL La fabricación de papel es un proceso tecnológicamente avanzado La velocidad del papel en la máquina alcanza hoy 2000 m/min Los consumos de agua y energía se han reducido espectacularmente _________Presentación

11 _________Presentación
Profesorado J. Carlos Villar Coordinador del módulo Profesor invitado: Dr. Francisco López (Univ. Huelva) Esteban Revilla Nuria Gómez José Mª Carbajo Mª Eugenia Eugenio Sara Santos Juan A. Martín José Luis Simón Raquel Martín Remedios Quílez Carlos Correa Miércoles 12 Jueves 13 Viernes 14 Lunes 17 Martes 18 Miércoles 19 Jueves 20 9:30 Materias primas; Morf. Fibras Pulpas Mecánicas Reciclado y destintado Refino Aditivos Formación del papel 10:00 10:30 11:00 PAUSA CAFÉ 11:30 Com. Química Pulpas Químicas Kraft Fibras no madereras Blanqueo Biotecnología Productos papeleros 12:00 12:30 13:00 COMIDA 13:30 14:00 14:30 Introducción Carcterización de mat. Primas Caracterización pulpa mecánica Valoraciones Práctica cocción kraft Lavado, rendimiento Caracterización pulpa química Formación hojas Propiedades físicas 15:00 15:30 Historia y análisis del sector Prácticas Mat Primas Analisis químico Pasta mecánica Práctica Kappa Prácticas fibras Prácticas propiedades 16:00 16:30 Generalidades Tipos de proceso 17:00 Preparación licor 17:30 _________Presentación

12 Materias Primas Fibras papeleras Química de la madera Plantas Anuales
_________Presentación

13 Materias Primas Celulosa 50% de la madera Fibras papeleras
Química de la madera Plantas Anuales Lignina Entre % de la madera. Hemicelulosas Entre 16-20% de la madera Xilanos en maderas frondosas Mananos en maderas coníferas _________Presentación

14 Materias Primas Fibras papeleras Química de la madera Plantas Anuales
Fuente: Celulosa de Levante Materias Primas Fibras papeleras Química de la madera Plantas Anuales _________Presentación

15 ¿Cómo separamos las fibras?
Pulpas Químicas Procesos ácidos (sulfito) Procesos alcalinos (sosa y kraft) ¿Cómo separamos las fibras? Proceso Kraft Procesos mecánicos Blanqueo Recuperación de papel Calidad del desfibrado Resistencia mecánica Contenido en celulosa Rendimiento en pasta Imprimabilidad Contenido en lignina Pulpas Mecánicas Pulpas de muela Pulpas de refinador _________Presentación

16 Blanqueo de pulpas ¿Cómo separamos las fibras? Proceso Kraft
Procesos mecánicos Blanqueo Recuperación de papel Blanqueo de pulpas Con modificación de la lignina Pulpas mecánicas Con eliminación de la lignina Pulpas químicas _________Presentación

17 ¿Cómo separamos las fibras?
Proceso Kraft Procesos mecánicos Blanqueo Recuperación de papel _________Presentación

18 ¿Cómo juntamos nuevamente las fibras?
Refinado y preparación de la pasta Máquina de papel y Productos Papeleros Tratamientos y Aditivos _________Presentación

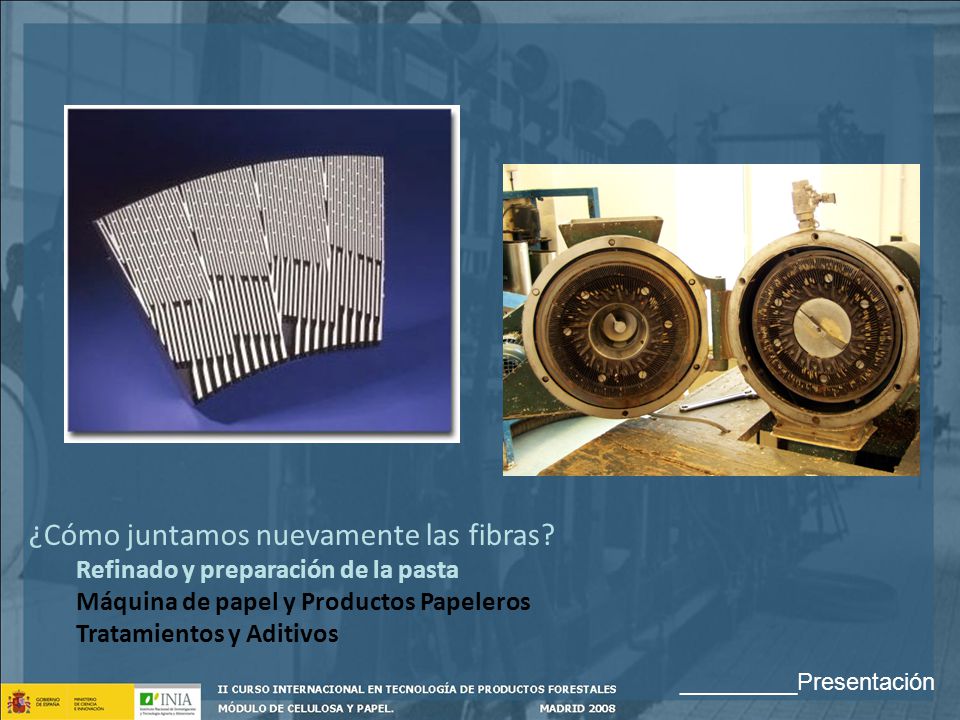

19 ¿Cómo juntamos nuevamente las fibras?
Refinado y preparación de la pasta Máquina de papel y Productos Papeleros Tratamientos y Aditivos Máquina de Papel. Universidad de Guadalajara. México. 2008 _________Presentación

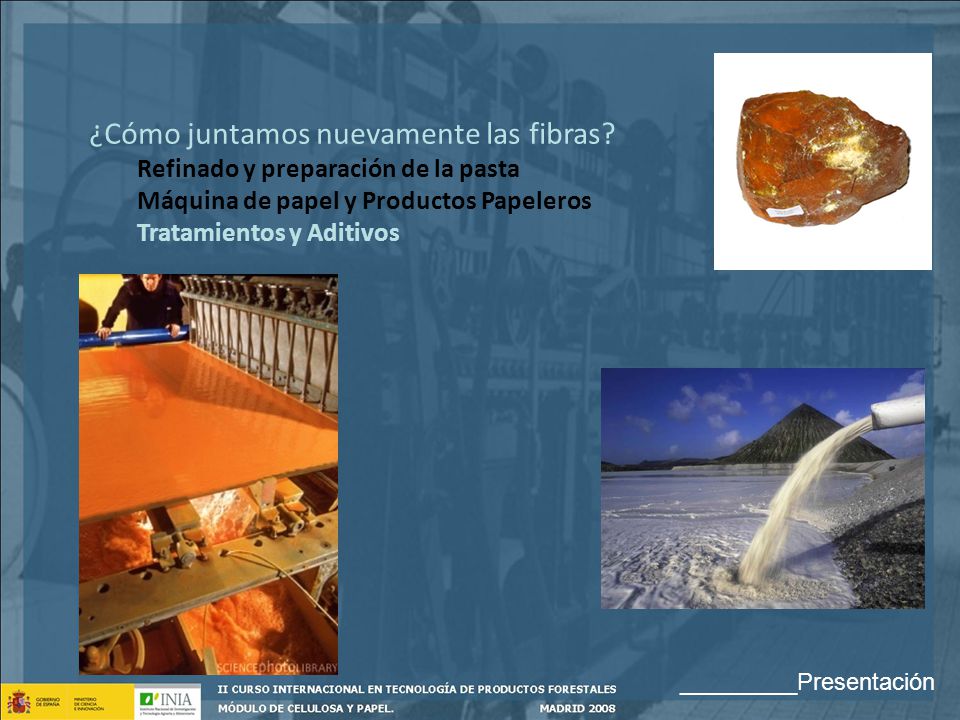

20 ¿Cómo juntamos nuevamente las fibras?
Refinado y preparación de la pasta Máquina de papel y Productos Papeleros Tratamientos y Aditivos _________Presentación

21 La industria de pulpa y papel
Industria sostenible Datos de Producción en Europa Comercio en Europa Evolución de la Industria en Europa

22 Gestión forestal sostenible (España 2005)
Imagen de: Gestión forestal sostenible (España 2005) Cultivos de madera para papel en plantaciones ha de superficie arbolada 20% del total de los sumideros forestales Certificación forestal 94% de la superficie forestal gestionada por el sector 93% de las fábricas de celulosa 71% de los proveedores de celulosa Fuente: ASPAPEL

23 Viveros de eucalipto de PULPACA. Puerto Ordaz. Venezuela. 2008
Fijación de CO2 Los productos celulósicos a diferencia de otros materiales de origen no renovable son sumideros de CO2 La industria de pulpa emplea especies de crecimiento rápido que fijan el CO2 con mucha más rapidez que los bosques naturales La capacidad de fijación de las plantaciones forestales en España se ha estimado en 7,5 millones de toneladas de CO2 /año

24 Recycling Rate: percentage of recovered paper utilisation compared to total paper consumption

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40 Producción y mercado de productos papeleros
Datos económicos de España en 2006 Población Superficie Km2 Población Activa Tasa de Desempleo 8,5% Producto Interior Bruto € Consumo de papel 179,0 Kg/habitante Producción y mercado de productos papeleros Papel y Cartón 2005 2006 Aumento Producción 5.697 6353 11,5 Consumo 7.389 7868 6,5 Importación 3.779 4312 14,1 Exportación 2.087 2797 34,0 Pulpas 1.973 2038 3,3 1.926 1992 3,4 883 924 4,6 930 970 4,3

41 Características de la fabricación de pulpa en España (2006)
Capacidad (t/año) Fábricas 0 – 4 – 3 – Madera (miles m3) total nacional importada Frondosas 5045 3250 1795 Coníferas 1272 1196 76 Total 6317 4446 1871 Tipo de pulpa Producción (miles t) Mecánica 91 Semiquímica 24 Química 1922 2038 Destino de la pulpa Mercado 1426 Integrada 612

42

43 El reciclado en la industria papelera (2006)
Reciclaje 2005 2006 Aumento Recogida aparente (miles t) 4.323 4.638 7,3 % Importación (miles t) 808 1.116 38,0 % Exportación (miles t) 512 383 -25,3 % Consumo (miles t) 4.619 5.371 16,3 % Tasa de Utilización (%) 81,1 84,5 3,4 % Tasa de Recogida (%) 58,5 58,9 0,4 % Tasa de Reciclaje (%) 62,5 68,3 5,8 % (1) tasa de utilización (%) = papel recuperado como materia prima / producción de papel y cartón (2) tasa de recogida (%) = recogida de papel y cartón / consumo de papel y cartón (3) tasa de reciclaje (%) = consumo de papel y cartón recuperado / consumo de papel y cartón
