Cartílagos laríngeos del equino (Cartilagines laryngis)

Presentación del tema: "Cartílagos laríngeos del equino (Cartilagines laryngis)"— Transcripción de la presentación:

1 Cartílagos laríngeos del equino (Cartilagines laryngis)
global.anato.cl CODE:4rAgce00001 Cartílagos laríngeos del equino (Cartilagines laryngis) Autor: Horacio Mouguelar. Docente de Anatomía Veterinaria Facultad de Agronomía y Veterinaria. Universidad Nacional de Río Cuarto, Córdoba, Argentina. Año: 2009 Idioma: Español

2 Cartílagos laríngeos del equino (Cartilagines laryngis)
Técnica anatómica: glicerinado Cartílago epiglotis. 2. Cartílago aritenoides. 3. Cartílago cricoides. 4. Cartílago tiroides. craneal 2 1 3 4 caudal Vista lateral izquierda

3 Cartílagos laríngeos del equino (Cartilagines laryngis)
Técnica anatómica: glicerinado craneal Cartílago cricoides. 2. Cartílago aritenoides. 3. Cartílago epiglotis. 4. Cartílago tiroides. 2 3 1 4 caudal Vista lateral derecha

4 Cartílagos laríngeos del equino (Cartilagines laryngis)
1 Cartílago cricoides. 2. Cartílago aritenoides. 3. Cartílago tiroides. 4. Cartílago epiglotis. 2 2 3 3 4 Vista dorsal

5 Cartílagos laríngeos del equino (Cartilagines laryngis)

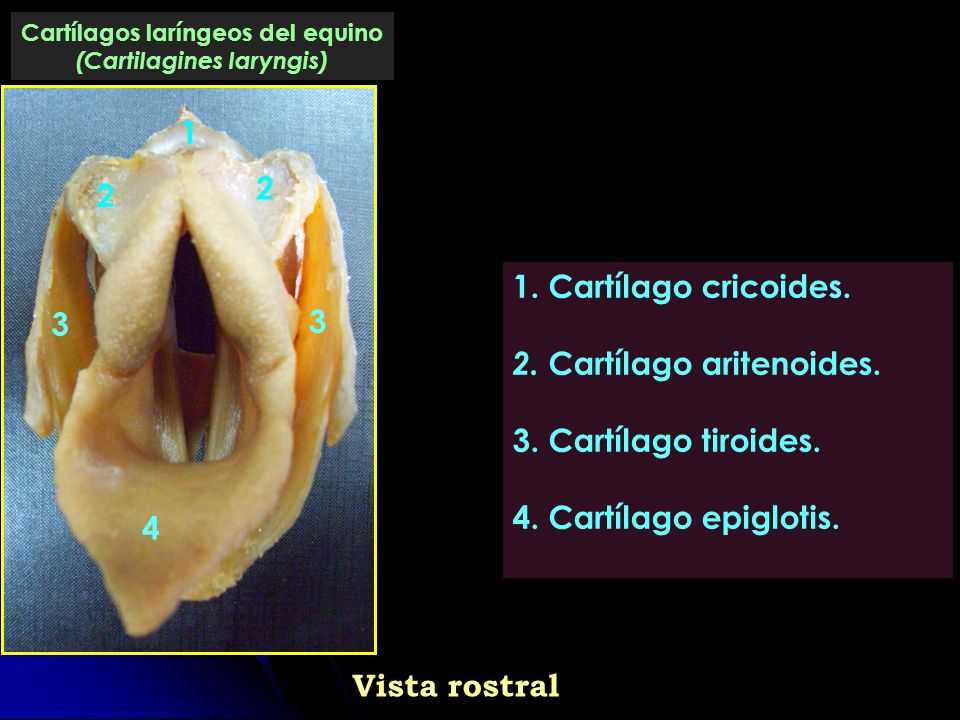

1 2 2 Cartílago cricoides. 2. Cartílago aritenoides. 3. Cartílago tiroides. 4. Cartílago epiglotis. 3 3 4 Vista rostral

6 Cartílagos laríngeos del equino (Cartilagines laryngis)

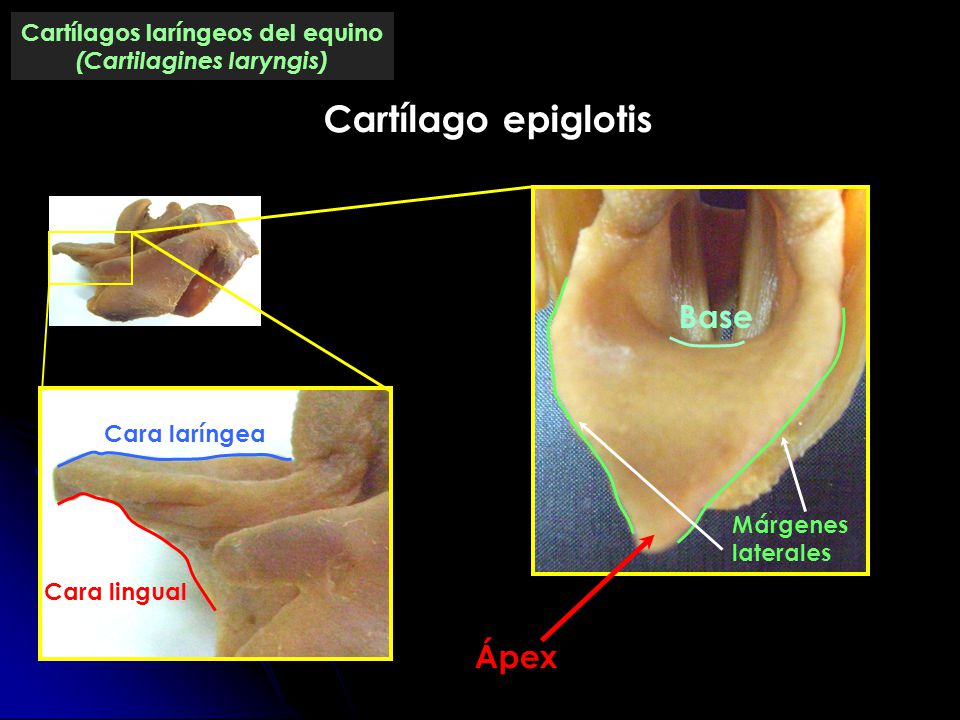

Cartílago epiglotis Base Cara laríngea Márgenes laterales Cara lingual Ápex

7 Cartílagos laríngeos del equino (Cartilagines laryngis)

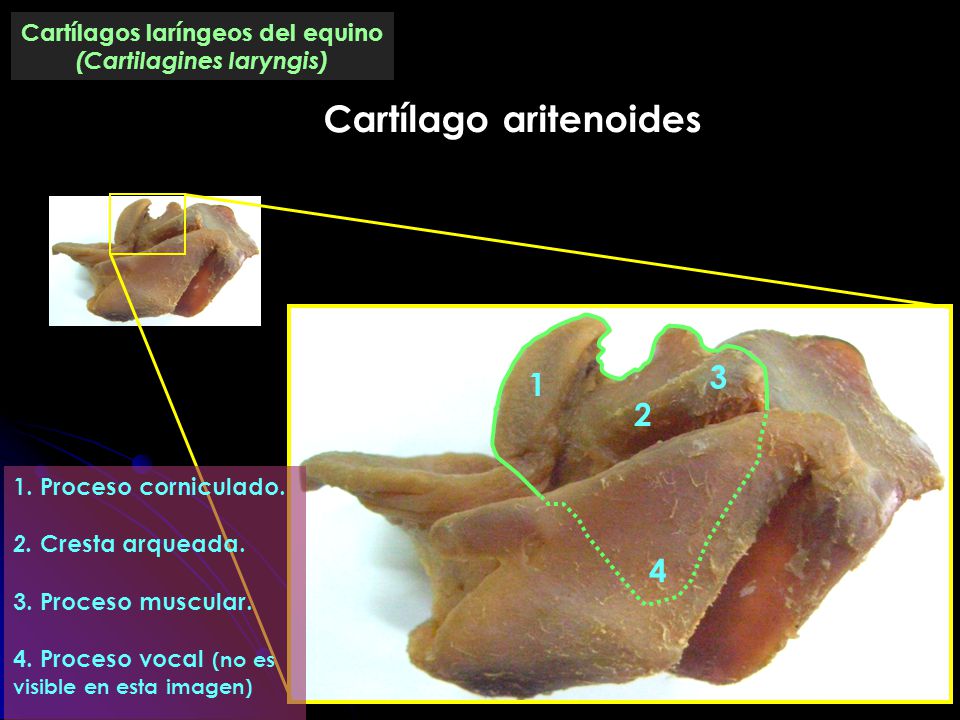

Cartílago aritenoides 3 1 2 1. Proceso corniculado. 2. Cresta arqueada. 3. Proceso muscular. 4. Proceso vocal (no es visible en esta imagen) 4

8 Cartílagos laríngeos del equino (Cartilagines laryngis)

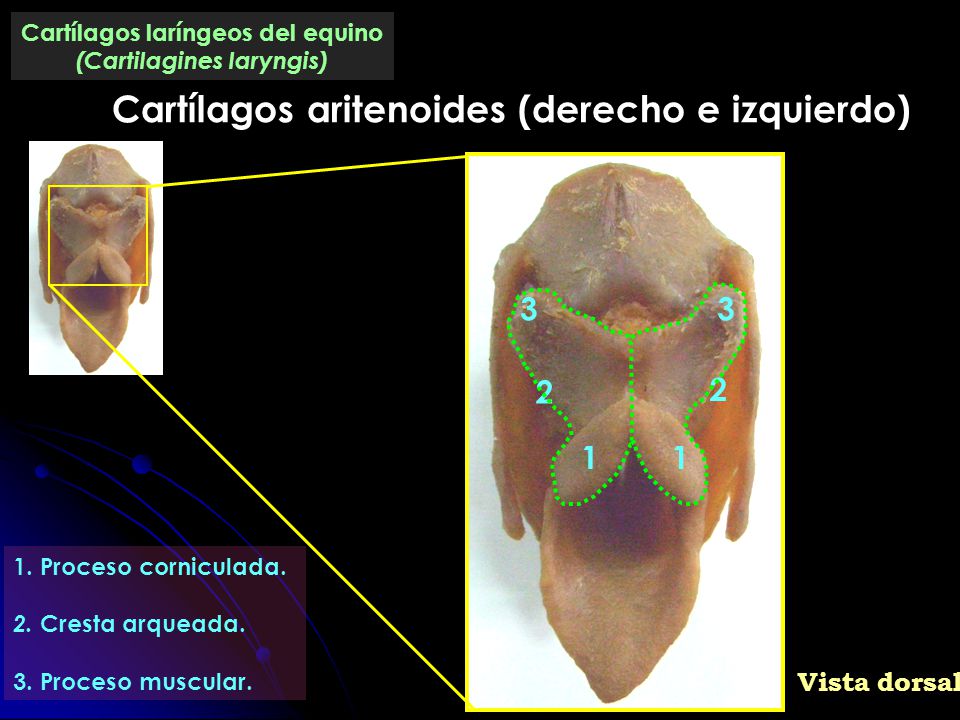

Cartílagos aritenoides (derecho e izquierdo) 3 3 2 2 1 1 1. Proceso corniculada. 2. Cresta arqueada. 3. Proceso muscular. Vista dorsal

9 Cartílagos laríngeos del equino (Cartilagines laryngis)

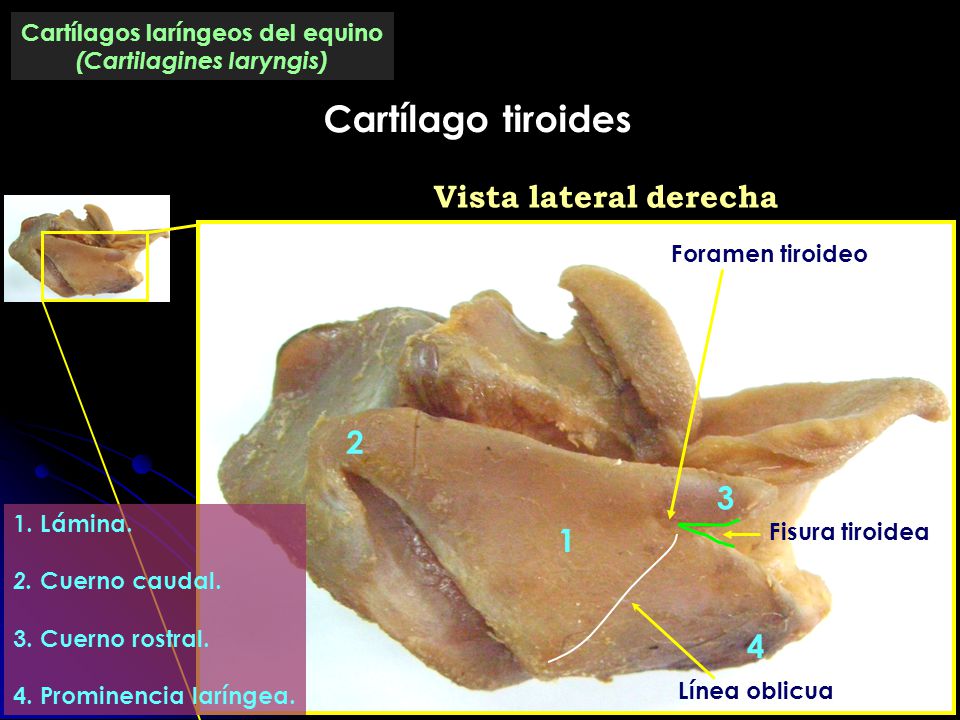

Cartílago tiroides Vista lateral derecha Foramen tiroideo 2 3 1. Lámina. 2. Cuerno caudal. 3. Cuerno rostral. 4. Prominencia laríngea. 1 Fisura tiroidea 4 Línea oblicua

10 Cartílagos laríngeos del equino (Cartilagines laryngis)

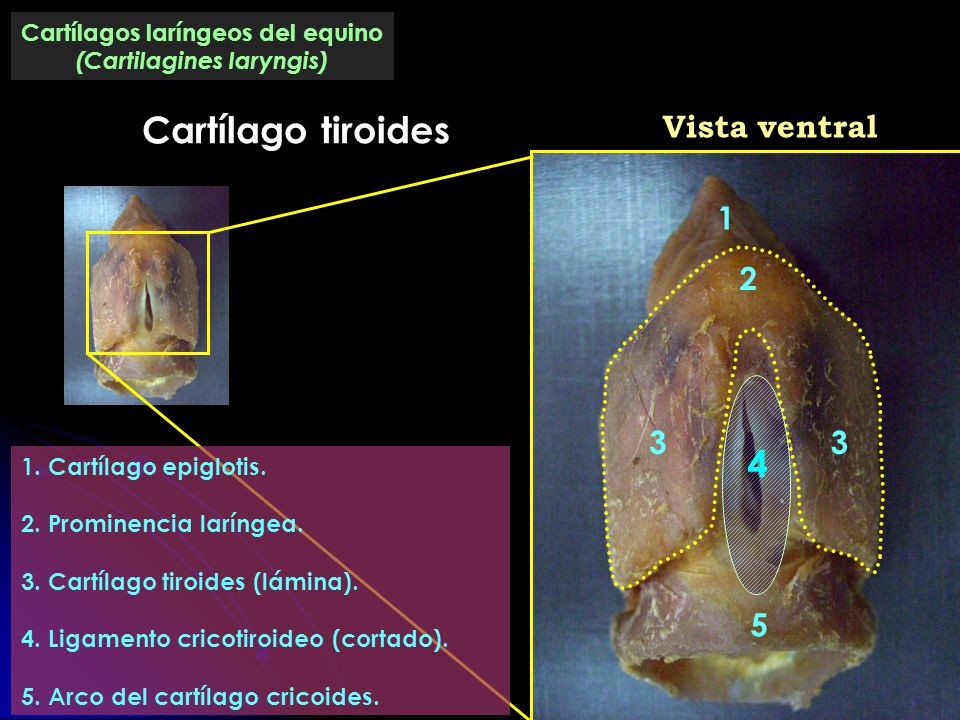

Cartílago tiroides Vista ventral 1 2 3 3 4 1. Cartílago epiglotis. 2. Prominencia laríngea. 3. Cartílago tiroides (lámina). 4. Ligamento cricotiroideo (cortado). 5. Arco del cartílago cricoides. 5

11 Cartílagos laríngeos del equino (Cartilagines laryngis)
Vista dorsal Cartílago cricoides 2 1 1 3 4 1. Lámina del cartílago cricoides. 2. Cresta mediana. 3. Proceso articular para el cartílago tiroides. 4. Proceso articular para el cartílago aritenoides.

12 Cartílagos laríngeos del equino (Cartilagines laryngis)
Cartílago cricoides Vista lateral izquierda 1 2 4 3 1 4 1. Articulación cricoaritenoidea. 2. Cresta mediana. 3. Lámina del cartílago cricoides. 4. Articulación cricotiroidea. 5. Arco del cartílago cricoides. 5

13 Cartílagos laríngeos del equino (Cartilagines laryngis)
Vista rostral 3 3 2 2 1 1. Hendidura de la glotis (Rima glottidis). 2. Proceso corniculada del cartílago aritenoides. 3. Pliegue vocal. 4. Pliegue aritenoepiglótico. 5. Cartílago epiglotis. 4 4 3 5

14 Área donde se ubica el ventrículo laríngeo

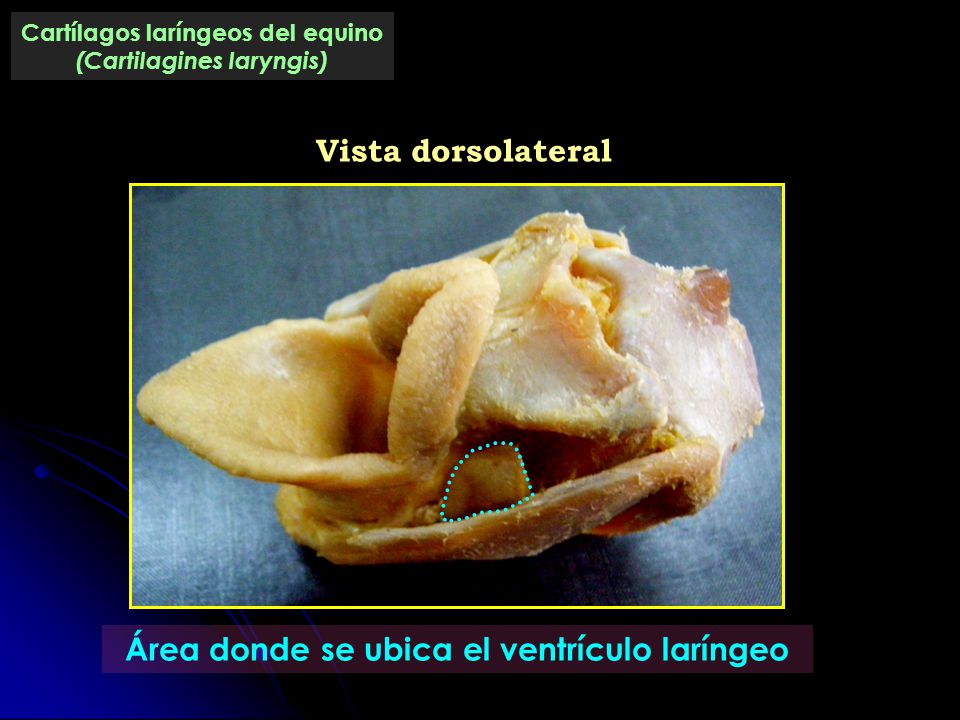

Cartílagos laríngeos del equino (Cartilagines laryngis) Vista dorsolateral Área donde se ubica el ventrículo laríngeo
