FÍSICA AMBIENTAL APLICADA
UNIVERSIDAD DE CASTILLA-LA MANCHA FÍSICA AMBIENTAL APLICADA Problemas resueltos Tema 3 TERMODINÁMICA DE LA ATMÓSFERA Fuente del diagrama pseudoadiabático usado para la resolución de problemas: John M Wallace, Peter W Hobbs, Atmospheric Science. An introductory survey. Academic Press (1997) Equipo docente: Antonio J. Barbero García Alfonso Calera Belmonte Pablo Muñiz García José Ángel de Toro Sánchez Departamento de Física Aplicada UCLM
2
Una masa de aire a 20 ºC tiene una humedad del 50%. Determinar

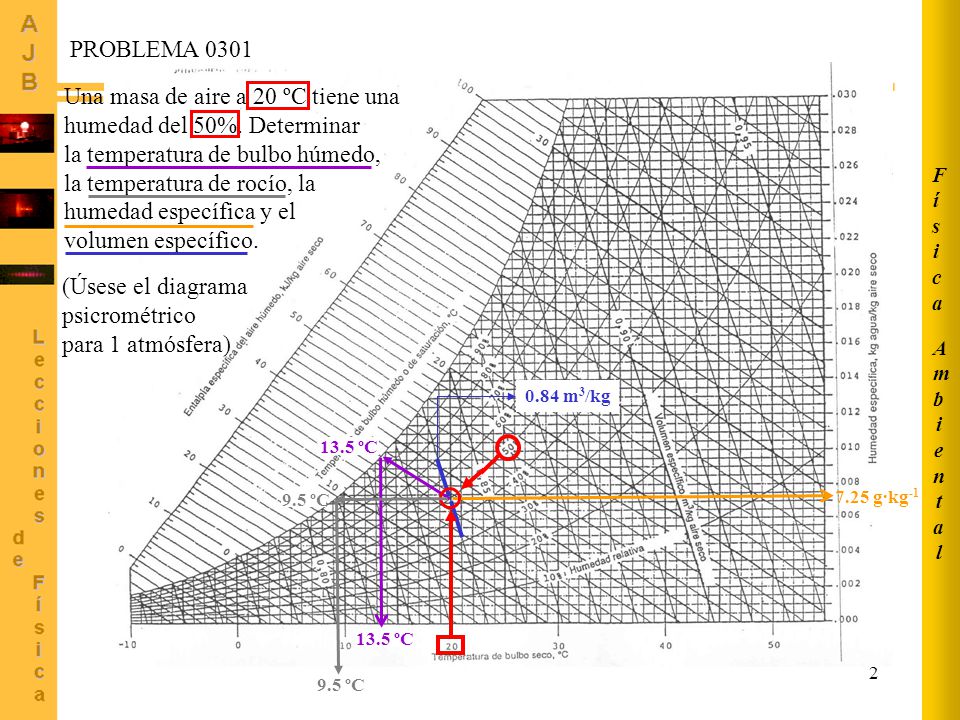

Ambiental Física PROBLEMA 0301 Una masa de aire a 20 ºC tiene una humedad del 50%. Determinar la temperatura de bulbo húmedo, la temperatura de rocío, la humedad específica y el volumen específico. (Úsese el diagrama psicrométrico para 1 atmósfera) 0.84 m3/kg 13.5 ºC 13.5 ºC 9.5 ºC 7.25 g·kg-1 9.5 ºC
3
PROBLEMA 0302 (60%) Física Ambiental
Determínese el punto de rocío de una masa de aire a 20 ºC y 1000 mb cuya temperatura de bulbo húmedo es 15 ºC. ¿Cuál es su humedad relativa? (60%) 15 g·kg-1 9 g·kg-1 TR = 12 ºC
4
Física Ambiental PROBLEMA 0303
Una masa de aire a 20 ºC tiene una humedad del 50%. Determínese su humedad específica, su punto de rocío y su temperatura de termómetro húmedo. PROBLEMA 0303 Masa de aire a 1000 mb, 20 ºC 50% humedad relativa 7.5 g·kg-1 (Presión 1000 mb) 15 g·kg-1 TR = 9 ºC Tbh = 13.5 ºC
5
Ambiental Física PROBLEMA 0304 Una masa de aire húmedo a 22 ºC y cuyo punto de rocío es 10 ºC asciende al encontrar en su camino un accidente orográfico desde el nivel de los 1000 mb hasta llegar al nivel de los 650 mb. El agua condensada en la subida se elimina en su totalidad por precipitación, y una vez superado el accidente orográfico, la masa de aire desciende por la ladera opuesta hasta llegar de nuevo al nivel de los 1000 mb. Estudiar los procesos que ocurren en el paquete de aire, determinando las temperaturas, presiones y razones de mezcla de todos los puntos significativos. 5 g·kg-1 -4 ºC 840 mb 8 g·kg-1 32 ºC
6

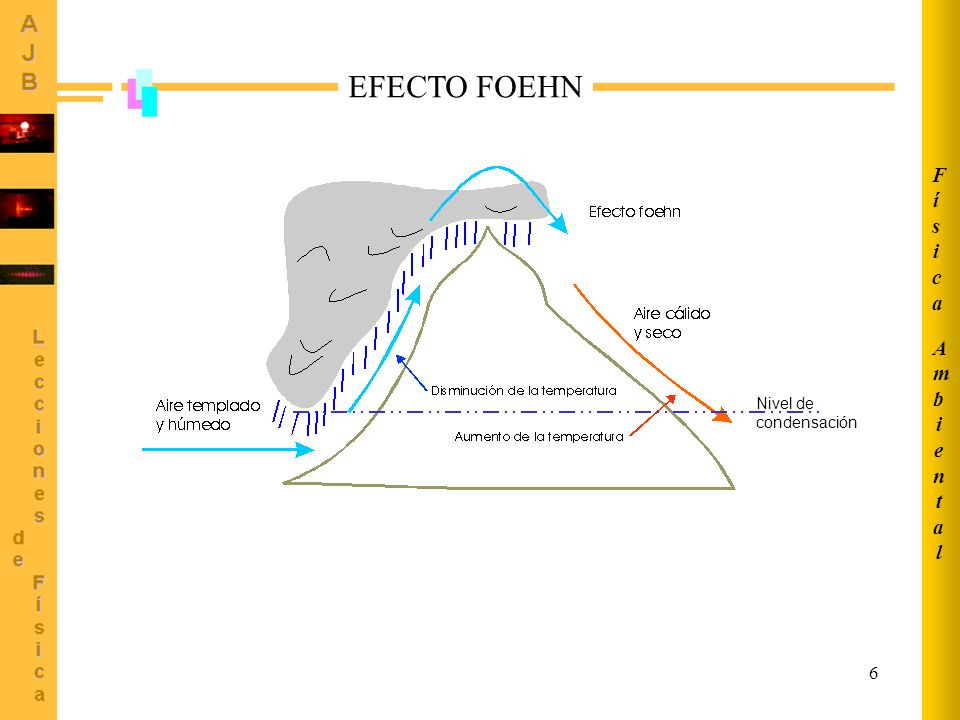

Ambiental Física EFECTO FOEHN Nivel de condensación
7
Física Ambiental PROBLEMA 0305
Una masa de aire a 1000 mb y 22 ºC con una temperatura de bulbo húmedo de 15.5 ºC se expande hasta que condensa la mitad de la humedad que contiene. Se pide: 1º) ¿Cual es la temperatura de rocío inicial del paquete de aire? 2º) Si se elimina la totalidad del condensado y se comprime hasta alcanzar de nuevo los 1000 mb ¿cuál será la temperatura final y el nuevo punto de rocío? 3º) Contestar a las mismas preguntas del apartado anterior suponiendo que sólo se elimina la mitad del líquido condensado. PROBLEMA 0305 = 8.5 g·kg-1 4.25 g·kg-1 10.5 ºC 33.5 ºC
8
Física Ambiental PROBLEMA 0305 (Continuación)
4.25 g·kg-1 (vapor) (líquido) /2 = 6.38 6.4 g·kg-1 Una masa de aire a 1000 mb y 22 ºC con una temperatura de bulbo húmedo de 15.5 ºC se expande hasta que condensa la mitad de la humedad que contiene. Se pide: 1º) ¿Cual es la temperatura de rocío inicial del paquete de aire? 2º) Si se elimina la totalidad del condensado y se comprime hasta alcanzar de nuevo los 1000 mb ¿cuál será la temperatura final y el nuevo punto de rocío? 3º) Contestar a las mismas preguntas del apartado anterior suponiendo que sólo se elimina la mitad del líquido condensado. PROBLEMA 0305 (Continuación) = 8.5 g·kg-1 7 ºC 27 ºC
9

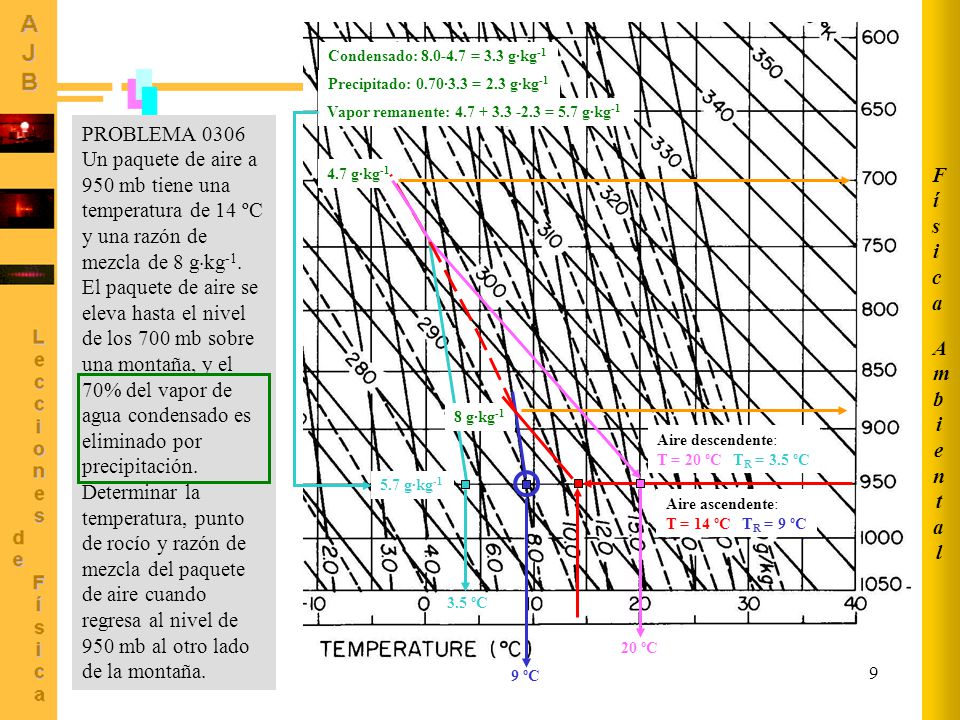

Ambiental Física Condensado: = 3.3 g·kg-1 Precipitado: 0.70·3.3 = 2.3 g·kg-1 Vapor remanente: = 5.7 g·kg-1 PROBLEMA 0306 Un paquete de aire a 950 mb tiene una temperatura de 14 ºC y una razón de mezcla de 8 gkg-1. El paquete de aire se eleva hasta el nivel de los 700 mb sobre una montaña, y el 70% del vapor de agua condensado es eliminado por precipitación. Determinar la temperatura, punto de rocío y razón de mezcla del paquete de aire cuando regresa al nivel de 950 mb al otro lado de la montaña. 5.7 g·kg-1 4.7 g·kg-1 8 g·kg-1 Aire descendente: T = 20 ºC TR = 3.5 ºC 3.5 ºC 20 ºC Aire ascendente: T = 14 ºC TR = 9 ºC 9 ºC
10
Ambiental Física
11
Ambiental Física
12
Ambiental Física
