1 ESTATICA ESTRUCTURAS BASICAS CON NOMBRE PROPIO  JOEL HERRADDA VILLANUEVA Nuevo Chimbote, 2006

2 Palmos Continuos Palmos Simples

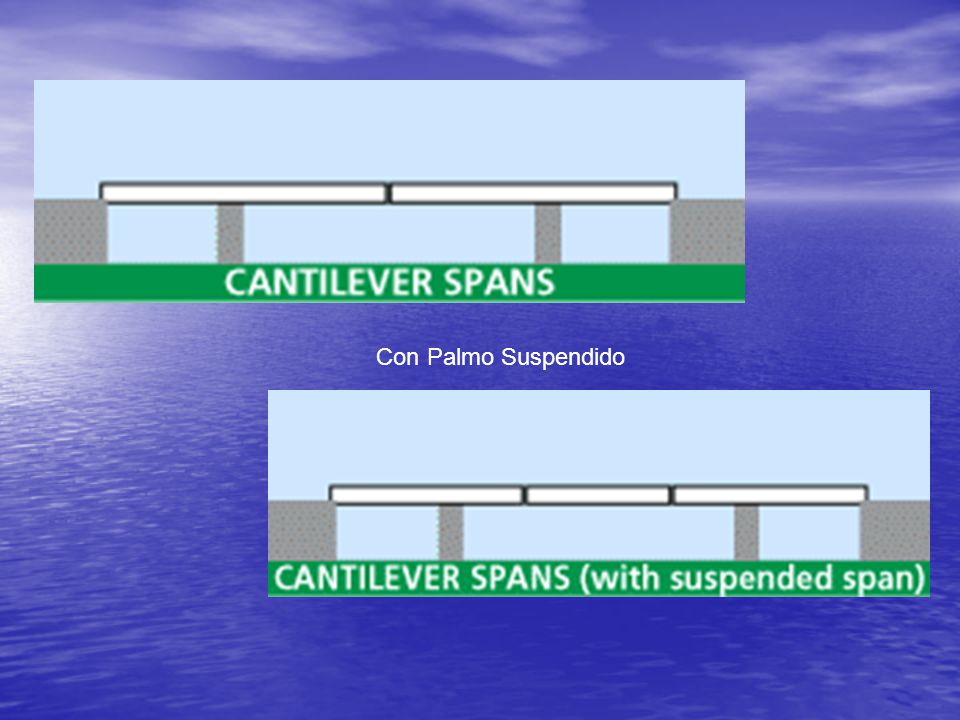

3 Con Palmo Suspendido

4 Celosía Long : Este tipo de celosía debe su nombre a Stephen H. Long (1784-1864), y tiene su origen hacia 1835. Los cordones superior e inferior horizontales se unen mediante montantes verticales todos ellos arriostrados por diagonales dobles.Stephen H. Long

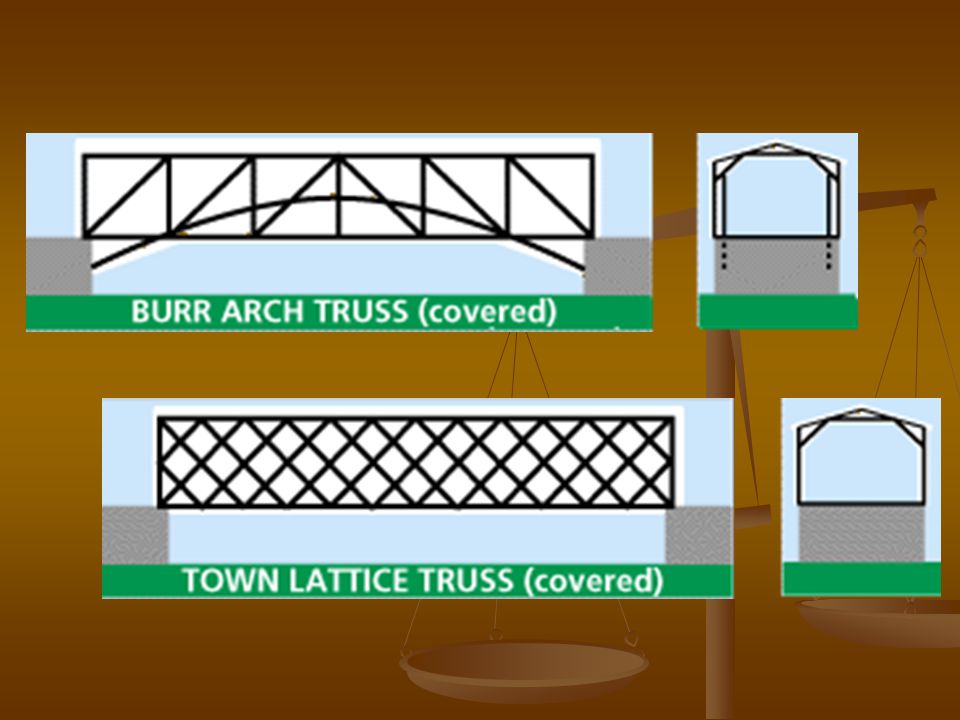

5

6

7

8 Entramado de Cubierta

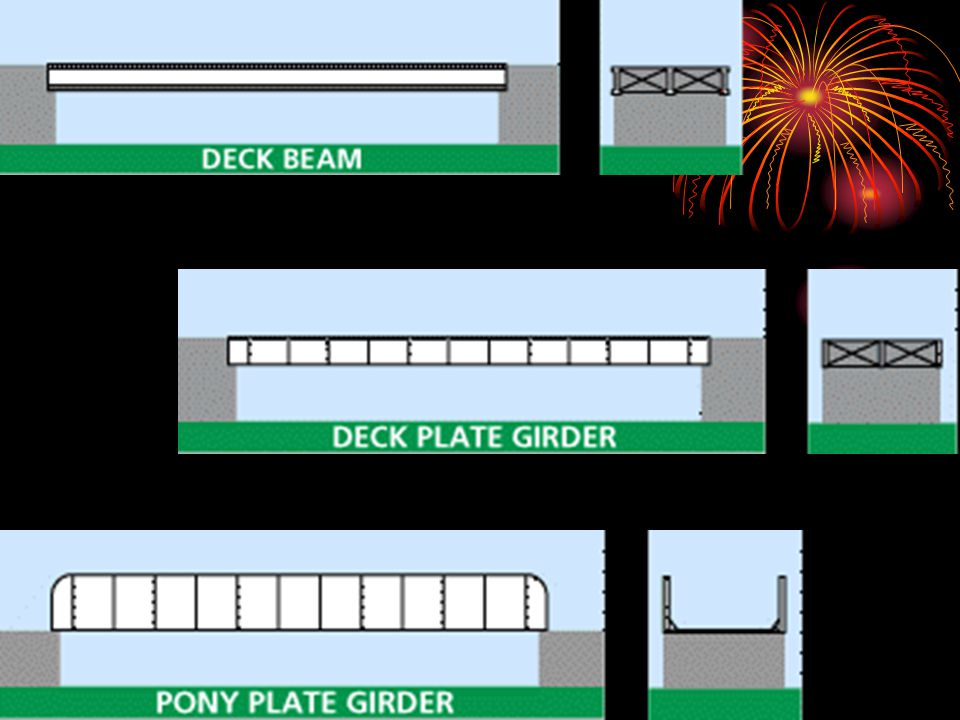

9

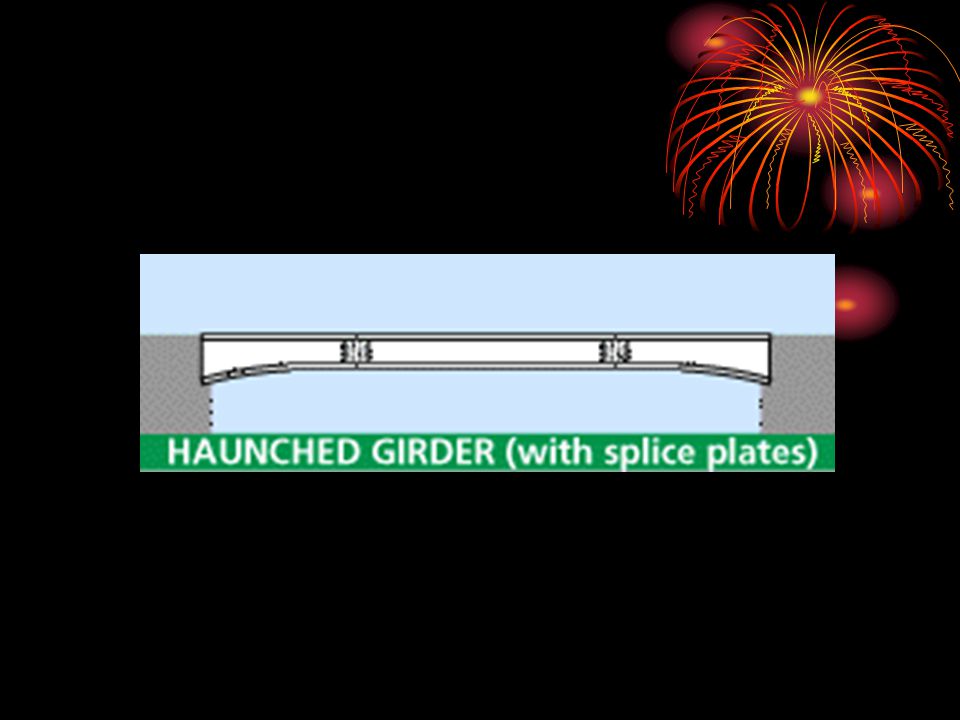

10

11

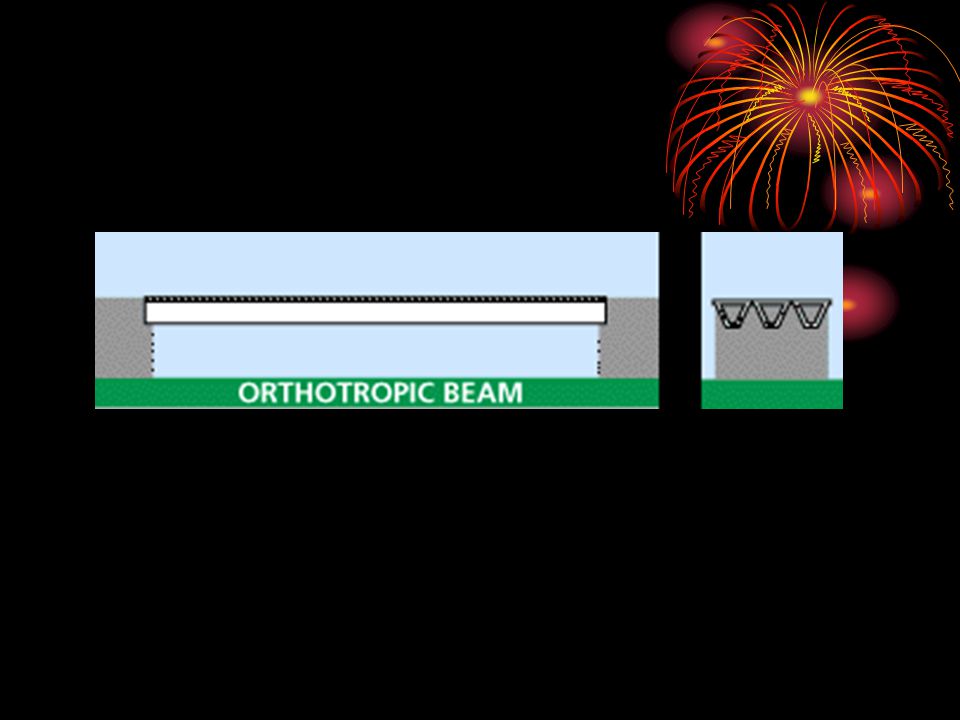

12

13

14

15

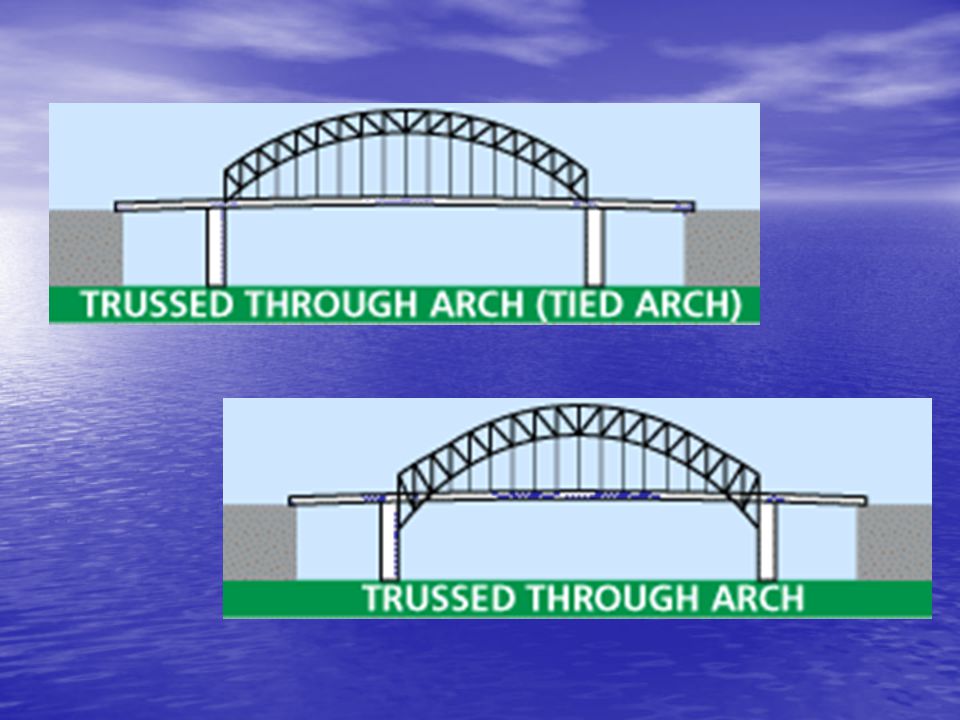

16

17

18

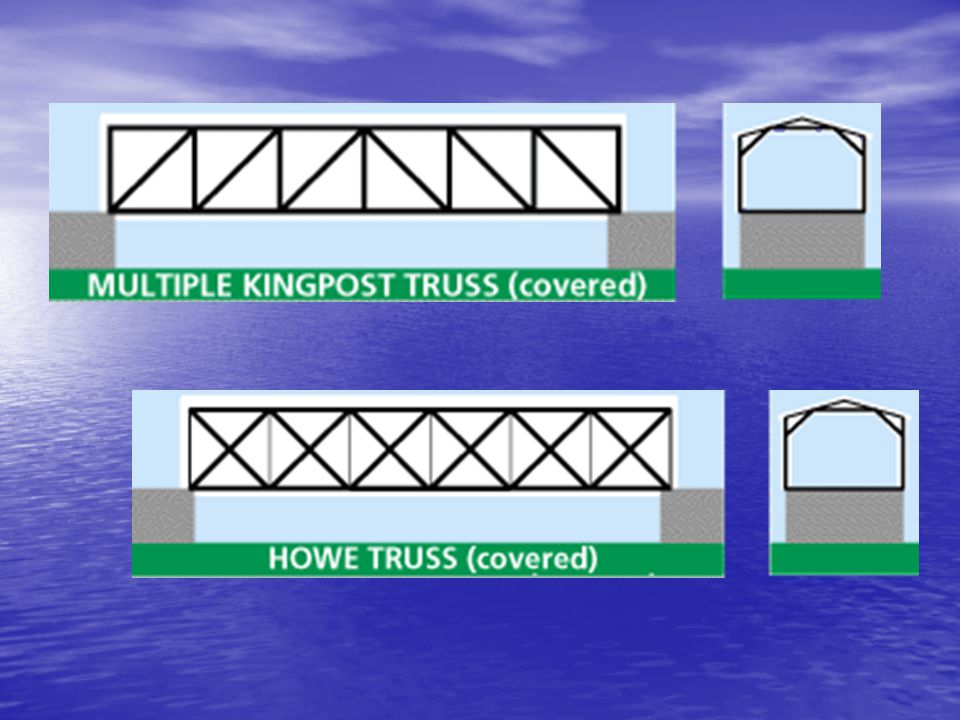

19

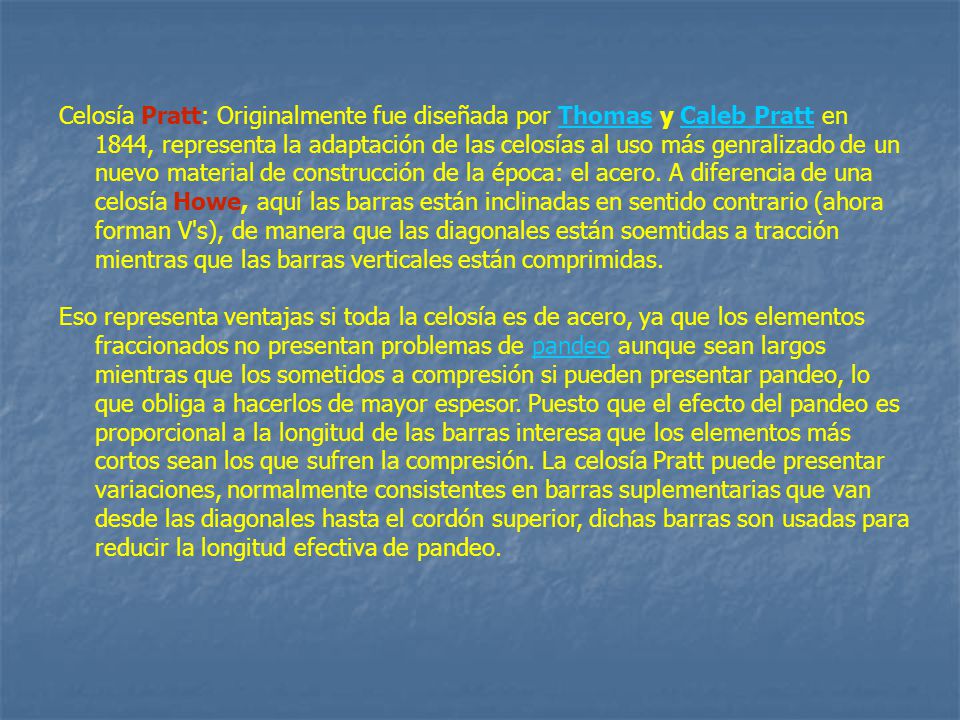

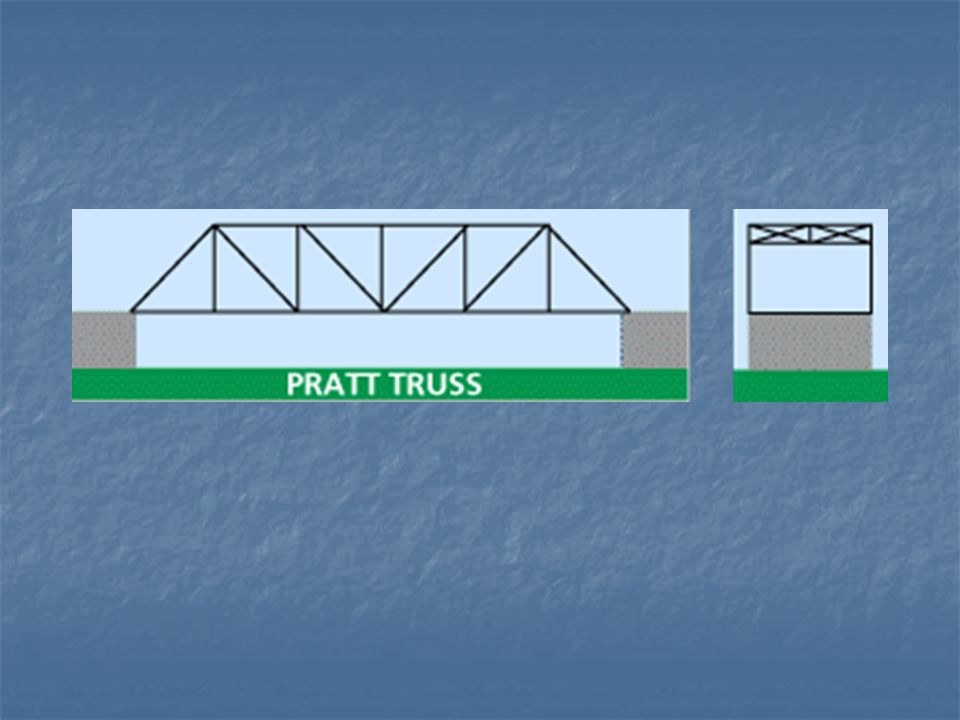

20 Celosía Pratt: Originalmente fue diseñada por Thomas y Caleb Pratt en 1844, representa la adaptación de las celosías al uso más genralizado de un nuevo material de construcción de la época: el acero. A diferencia de una celosía Howe, aquí las barras están inclinadas en sentido contrario (ahora forman V's), de manera que las diagonales están soemtidas a tracción mientras que las barras verticales están comprimidas.ThomasCaleb Pratt Eso representa ventajas si toda la celosía es de acero, ya que los elementos fraccionados no presentan problemas de pandeo aunque sean largos mientras que los sometidos a compresión si pueden presentar pandeo, lo que obliga a hacerlos de mayor espesor. Puesto que el efecto del pandeo es proporcional a la longitud de las barras interesa que los elementos más cortos sean los que sufren la compresión. La celosía Pratt puede presentar variaciones, normalmente consistentes en barras suplementarias que van desde las diagonales hasta el cordón superior, dichas barras son usadas para reducir la longitud efectiva de pandeo.pandeo

21

22

23

24 La celosía Warren, fue patentada por los ingleses James Warren y Willboughby Monzoni en 1848. El rasgo característico de este tipo de celosías es que forman una serie de triángulos isósceles (o equiláteros), de manera que todas las diagonales tienen la misma longitud. Típicamente en una celosía de este tipo y con cargas aplicadas verticales en sus nudos superiores, las diagonales presentan alternativamente compresión y tracción. Esto que es desfavorable desde el punto de vista resistente, presenta en cambio una ventaja constructiva. Si las cargas son variables sobre la parte superior de celosía (como por ejemplo en una pasaralea la celosía presenta resistencia similar para diversa configuraciones de carga).James WarrenWillboughby Monzoni

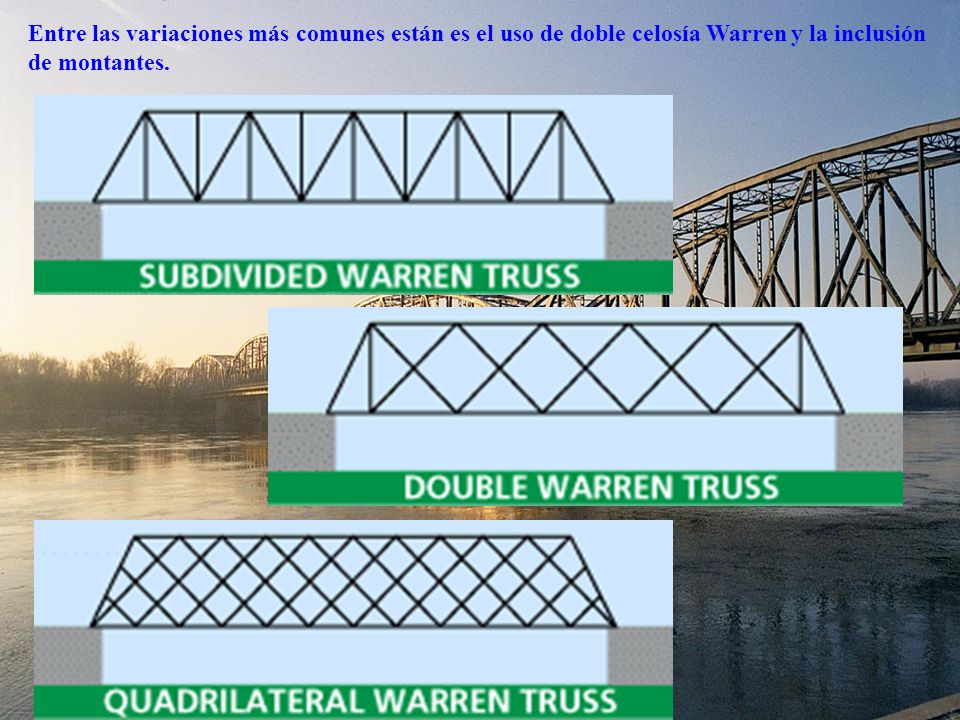

25 Entre las variaciones más comunes están es el uso de doble celosía Warren y la inclusión de montantes.

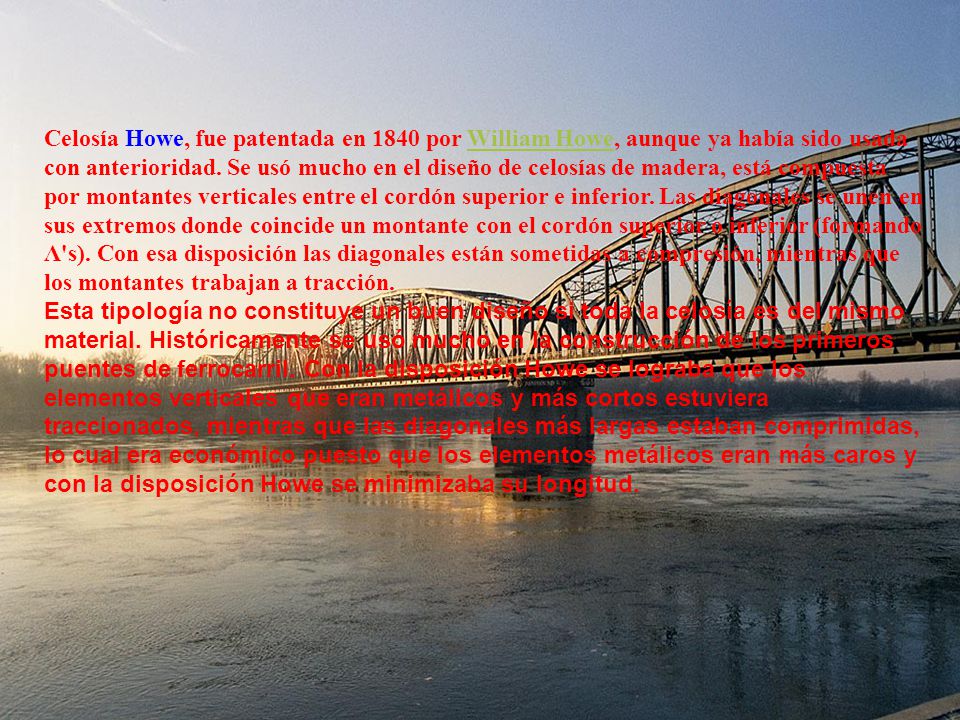

26 Celosía Howe, fue patentada en 1840 por William Howe, aunque ya había sido usada con anterioridad. Se usó mucho en el diseño de celosías de madera, está compuesta por montantes verticales entre el cordón superior e inferior. Las diagonales se unen en sus extremos donde coincide un montante con el cordón superior o inferior (formando Λ's). Con esa disposición las diagonales están sometidas a compresión, mientras que los montantes trabajan a tracción.William Howe Esta tipología no constituye un buen diseño si toda la celosía es del mismo material. Históricamente se usó mucho en la construcción de los primeros puentes de ferrocarril. Con la disposición Howe se lograba que los elementos verticales que eran metálicos y más cortos estuviera traccionados, mientras que las diagonales más largas estaban comprimidas, lo cual era económico puesto que los elementos metálicos eran más caros y con la disposición Howe se minimizaba su longitud.

27

28

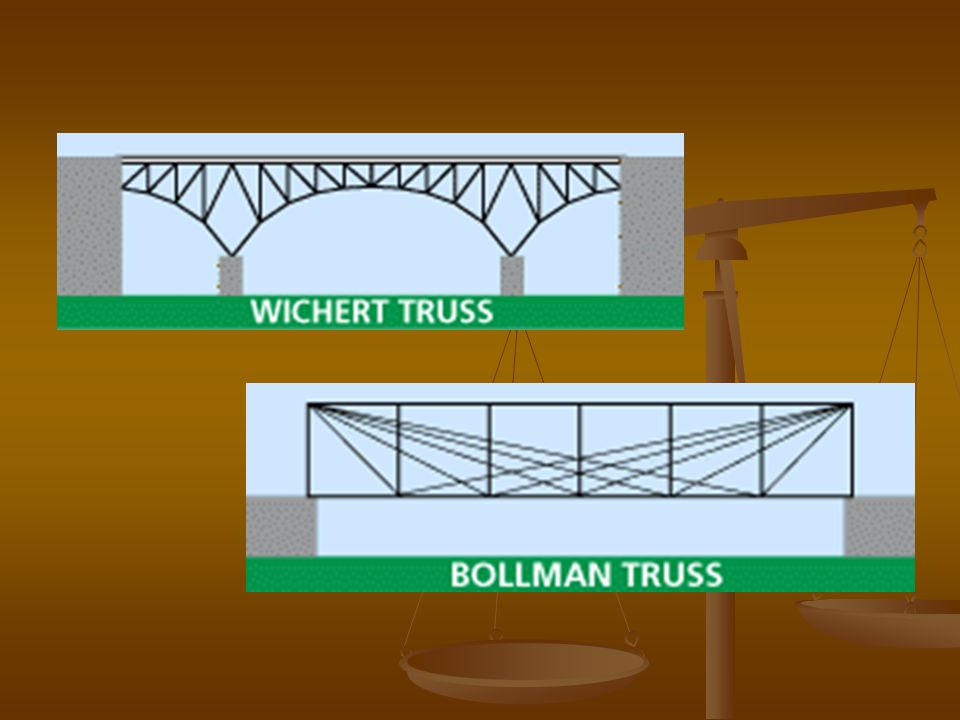

29

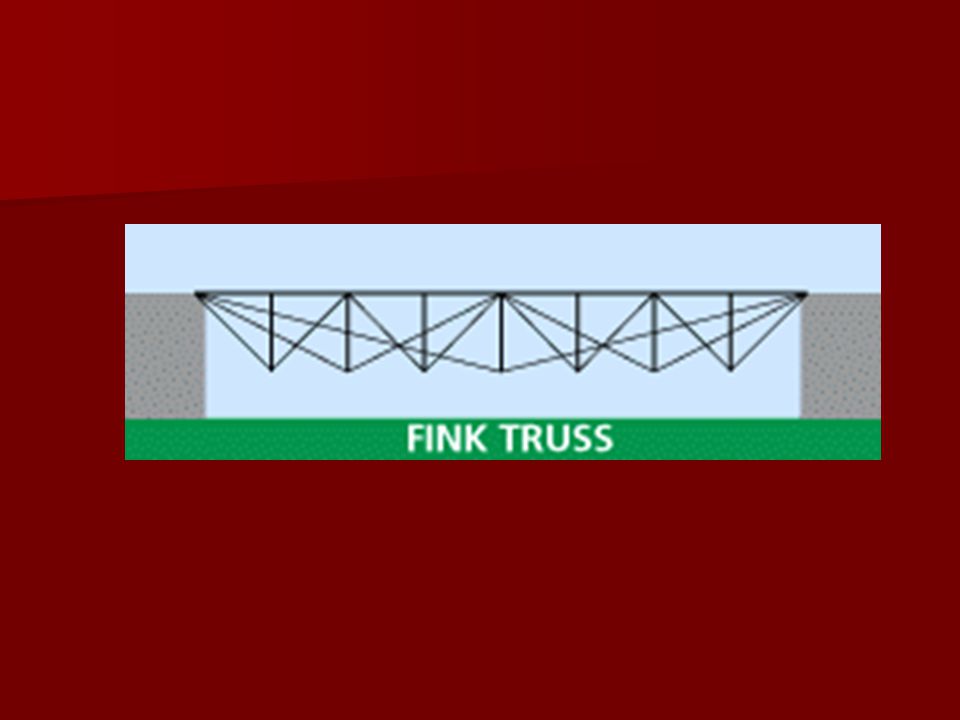

30

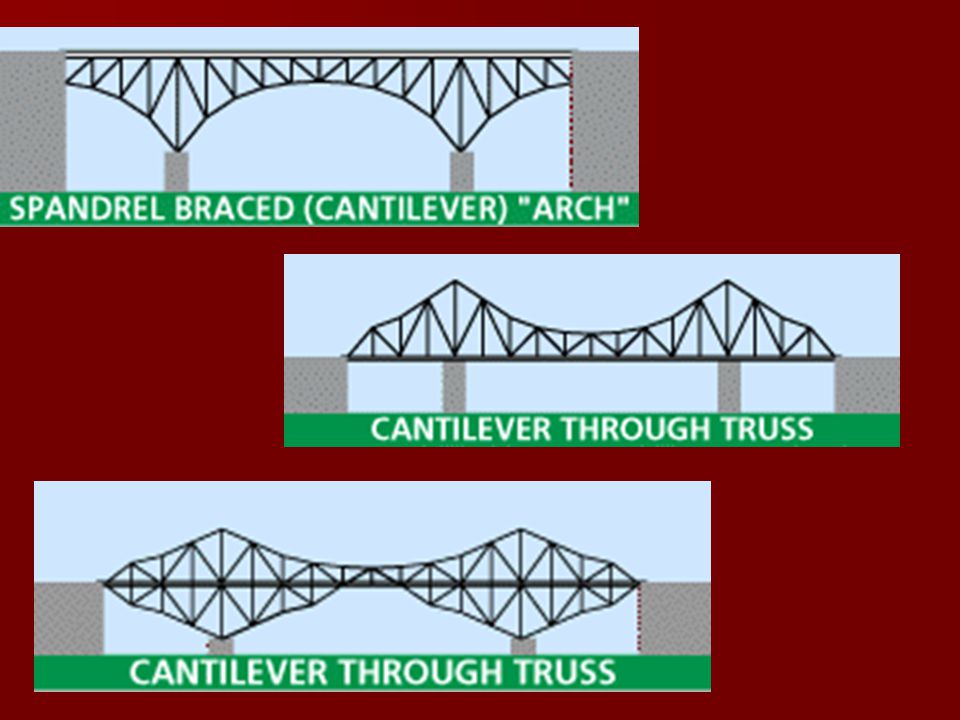

31

32

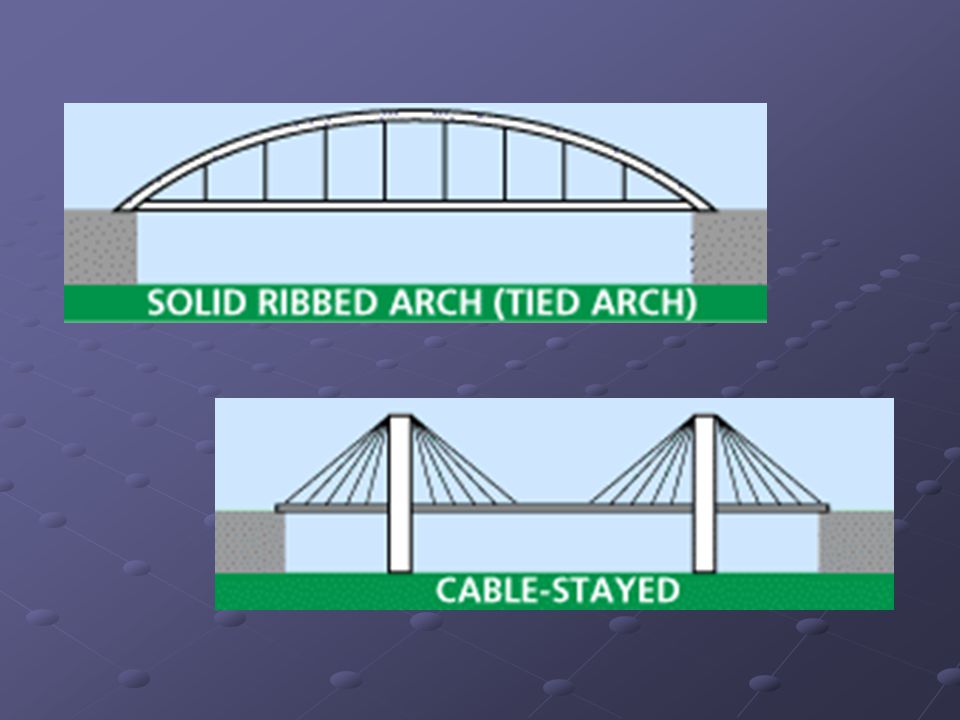

33
