Curso Básico de Seguridad

Presentaciones similares


Presentación del tema: "Curso Básico de Seguridad"— Transcripción de la presentación:

1 Curso Básico de Seguridad

2 Contenido Funcionamiento de una alarma electrónica
Funciones de una alarma básica Beneficios extras al usuario de una alarma Componentes de un sistema de alarma Protección Perimetral - Cercas electrificadas Funcionamiento de una central receptora de alarmas

3 Temario * El panel de alarma * Zonas * Tipos de Zonas * Teclados * Niveles de armado * Códigos de usuarios * Sensores

4 Temario * Tipo de tecnologías * Dispositivos de salida
* Respaldos y Alimentación * Automatización * Cercas Electrificadas * Centrales de Monitoreo y tecnologías de comunicación

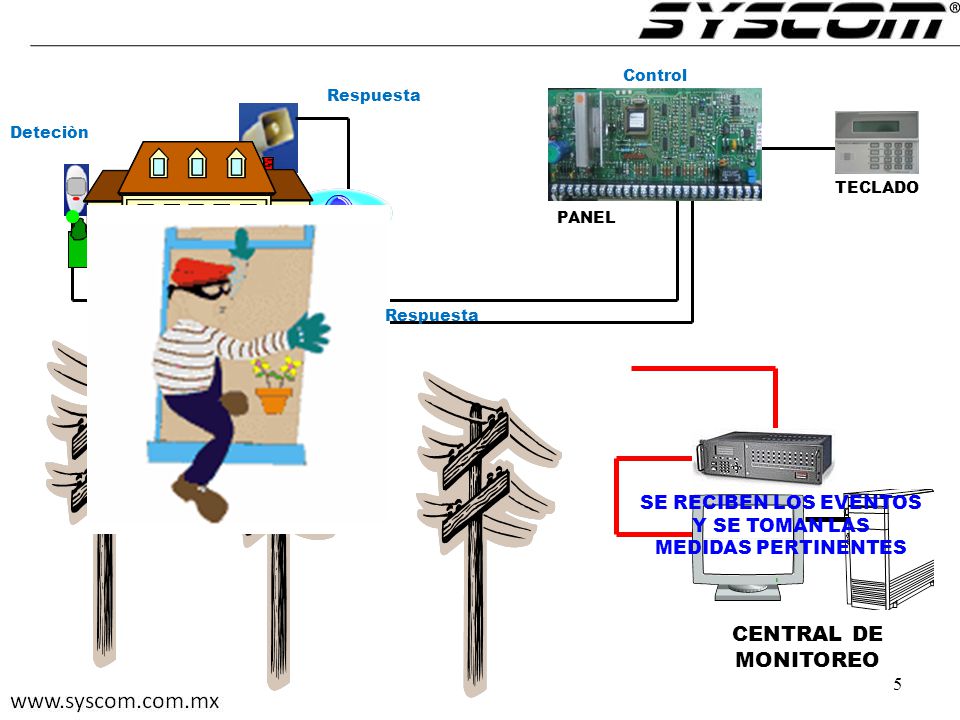

5 CENTRAL DE MONITOREO SE RECIBEN LOS EVENTOS Y SE TOMAN LAS
Control Respuesta Deteciòn TECLADO PANEL Respuesta SE RECIBEN LOS EVENTOS Y SE TOMAN LAS MEDIDAS PERTINENTES CENTRAL DE MONITOREO

6 Curso Básico de Seguridad
Funciones básicas de una alarma Detección Control Respuesta

7 Curso Básico de Seguridad
Detección: Es el inicio del proceso de funcionamiento de una alarma, y se realiza por medio de sensores y detectores que están colocados estratégicamente dentro de la propiedad. Existe un detector y sensor para proteger cada área de la propiedad

8 Curso Básico de Seguridad

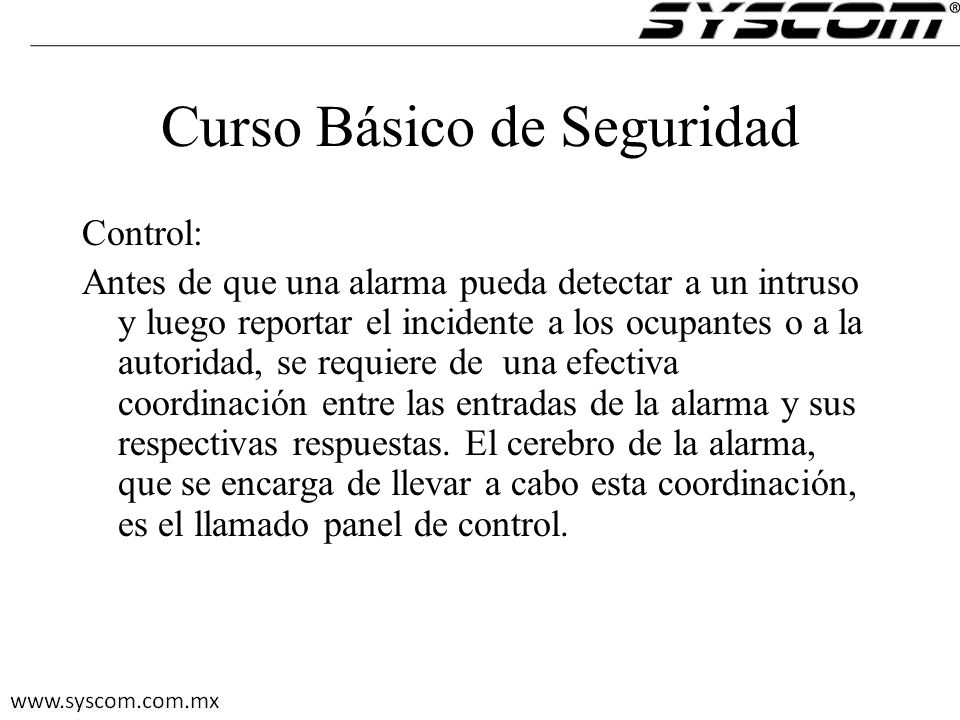

Control: Antes de que una alarma pueda detectar a un intruso y luego reportar el incidente a los ocupantes o a la autoridad, se requiere de una efectiva coordinación entre las entradas de la alarma y sus respectivas respuestas. El cerebro de la alarma, que se encarga de llevar a cabo esta coordinación, es el llamado panel de control.

9 Curso Básico de Seguridad
Respuestas: Después de que se lleva a cabo la detección, para que ésta pueda ser útil, el panel de control deberá avisar o prevenir a los habitantes de la propiedad así como a los vecinos que rodean el área. Esto se logra a través de dispositivos de interiores y exteriores, como son sirenas, bocinas o línea telefónica (que reporta a una central de monitoreo)

10 Curso Básico de Seguridad

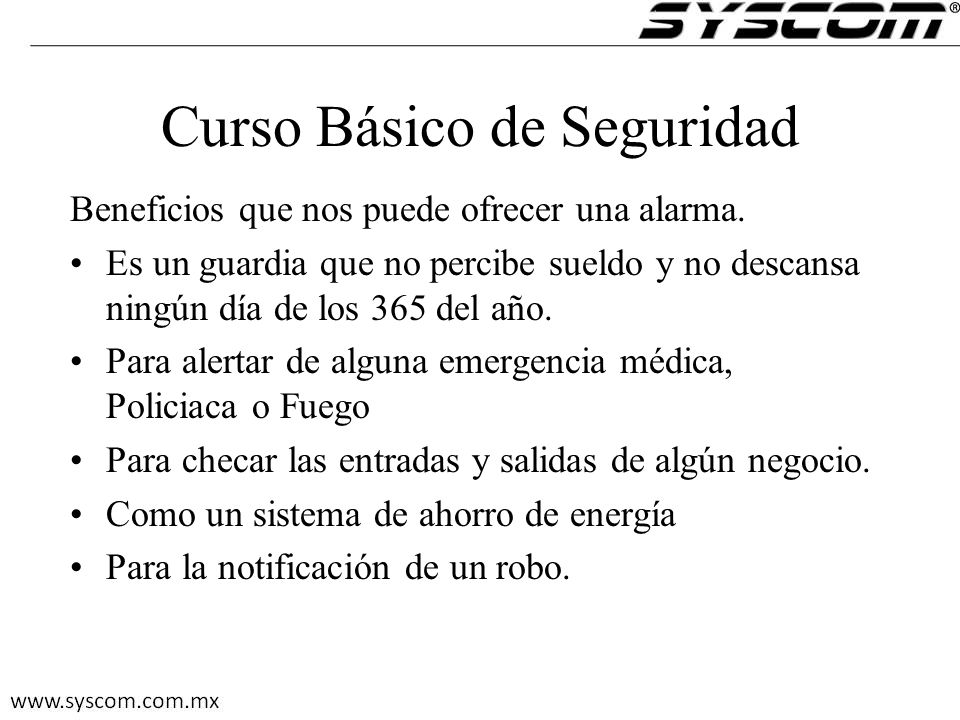

Beneficios que nos puede ofrecer una alarma. Es un guardia que no percibe sueldo y no descansa ningún día de los 365 del año. Para alertar de alguna emergencia médica, Policiaca o Fuego Para checar las entradas y salidas de algún negocio. Como un sistema de ahorro de energía Para la notificación de un robo.

11 Curso Básico de Seguridad
Panel de control Es la parte más importante de una alarma. En esta tarjeta se almacenará la información de la programación, códigos de usuario y es donde se conectan los dispositivos de entrada (sensores) y los dispositivos de salida (sirenas, línea telefónica o estrobos)

12 Curso Básico de Seguridad
Panel de control También cuenta con zonas el cual podemos identificar por el numero, para que tipo de mercado lo podemos utilizar (comercial, Residencial o Industrial). Se recomienda su instalación en área de poco acceso y libre de humedad, normalmente ya cuenta con gabinete de diferentes tipos de materiales.

13 Curso Básico de Seguridad
Zona de panel de Alarma: Area a cubrir por uno o varios dispositivos.

14 TECLADO

15 Curso Básico de Seguridad
Teclados: Teclados: Dispositivo que se utiliza para armar / desarmar y programar el sistema, así como controlar el sistema. Existen 4 tipos de teclados 1- De LEDs 2- Alfanuméricos 3- Inalámbricos 4- Sensibles al tacto La evolución

16 Dibuje un plano de alguna casa o su casa para diseñar un sistema de seguridad Con ALARMA ELECTRÓNICA

17

18 Curso Básico de Seguridad
Tipos de Zonas Zonas activas las 24 horas del día 1- Zonas de fuego 2- Zonas de pánico a) Audible b) Silencioso 3- Zonas de emergencia médica

19 Curso Básico de Seguridad
Tipos de Zonas: Función la cual se le va a dar al dispositivo o dispositivos conectados a la zona, la cual puede ser:

20 Curso Básico de Seguridad
4- Zonas de robo a) Interior seguidor b) Perimetrales 5- Zonas de supervisión a) Niveles de agua b) Emisión de gas c) Bajas temperaturas Nota: generalmente son de 24 Horas

21 Curso Básico de Seguridad
Niveles de armado 1- Total 2- Parcial 3- Instantáneo 4- Máximo 5- Parcial Noche (sólo en los sistemas Honeywell)

22 Curso Básico de Seguridad
TOTAL o Armado Ausente Arma el perímetro y el interior de la propiedad. Da tiempo de salida y de entrada Todos los paneles de alarma tiene este nivel de armado

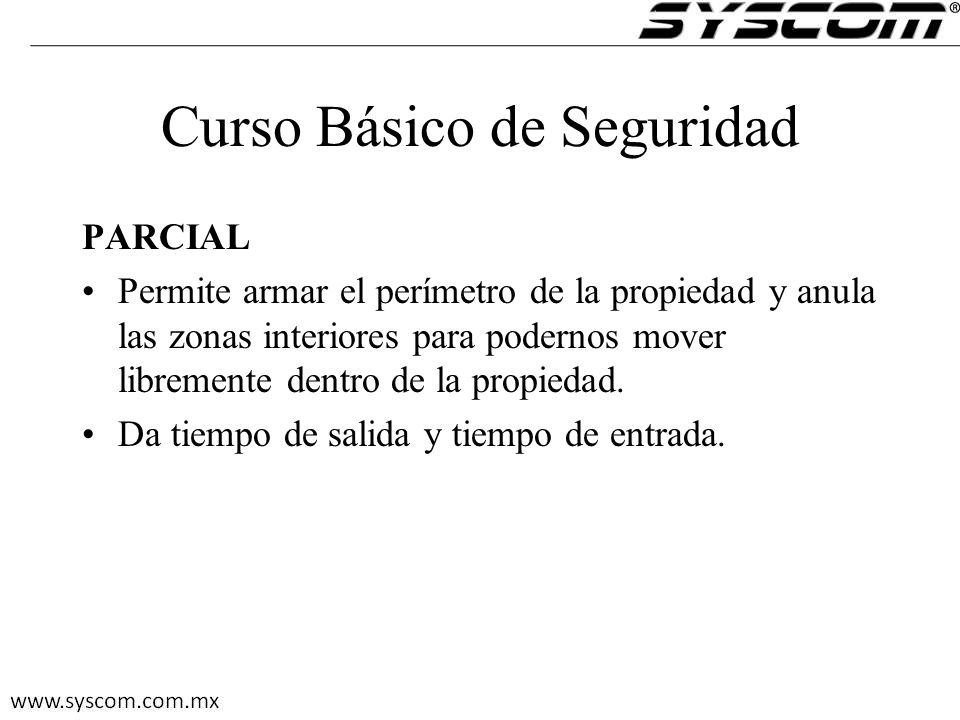

23 Curso Básico de Seguridad
PARCIAL Permite armar el perímetro de la propiedad y anula las zonas interiores para podernos mover libremente dentro de la propiedad. Da tiempo de salida y tiempo de entrada.

24 Curso Básico de Seguridad
INSTANTÁNEA Nos permite armar el perímetro y las zonas interiores quedan anuladas. Da tiempo de salir pero no de entrada

25 Curso Básico de Seguridad
MÁXIMO. Nos permite armar el perímetro y las zonas interiores no quedan excluidas. Nos da tiempo de salida pero no de entrada.

26 Curso Básico de Seguridad
PARCIAL NOCHE Permite armar el sistema pero no anula todas las zonas interiores, sólo las que se programaron para esta función. Da tiempo de salida pero no tiempo de entrada

27 Curso Básico de Seguridad
Códigos de usuario: 1- Instalador 2- Administrador 3- Operadores 5- Solo Armar (Sirvienta) 6- Código de amago

28 Sensores y Detectores Detección

29 Catalogo Pagina Sensores Magnético Son los dispositivos más comunes y utilizados en sistemas de robo. El propósito de éstos es disparar una alarma cuando se abra una puerta o ventana. Son montables en cualquier tipo de superficie. Se recomienda en zonas tipo perimetrales,

30

31

32 Sensores Detectores de vibración
Este tipo de sensores detectan la vibración de un vidrio al quebrarse o al sentir la vibración de un golpe. Se recomienda en zonas de 24 horas o perimetrales. Se recomienda que la zona sea de respuesta rápida

33 Sensores Audio Detectores
Este tipo de sensores detectan la frecuencia de un vidrio al quebrarse y producen una alarma. Se puede instalar en zonas de 24 Horas para negocios y perímetro para Hogares

34 Sensores Detector de ruptura de cristal de Doble Tecnología
Incorpora dos detectores, uno de vibración y uno de ruptura de cristal Se recomienda para aplicaciones residenciales y comerciales. Se puede instalar en zonas de 24 horas o perimetrales

35 Sensores Sensores de Movimiento PIR.
Pasivo Infrarrojo: Detecta el desplazamiento de calor dentro del área seleccionada; si el desplazamiento de calor es muy rápido se produce una alarma. Se recomienda en zonas Interior Seguidor

36

37 PIR, Lente De Fresnel

38 Sensores Sensores de Movimiento de Doble Tecnología
Este tipo de sensor reúne las características de un sensor infrarrojo más un emisor de microondas . Detectan el movimiento enviando una onda de sonido de alta frecuencia y escuchando la frecuencia de retorno; si la frecuencia de retorno no es igual a la enviada esto causa una alarma. Se recomienda en zonas interiores Verificar cada dos años el funcionamiento de la antena emisora de microondas.

39 Sistemas de Protección Perimetral
Detectores de Movimiento

40 Sensores Detectores de Movimiento para exterior
Este tipo de detectores analizan las señales de alarma digitalmente. Cuentan con inmunidad a mascotas Ventajas: Se detecta la intrusión antes de que la propiedad sufra algún daño físico

41 Detectores Detectores para exterior doble tecnología
Ofrecen más ventajas que los detectores para exterior convencionales, son más seguros en la detección de alarmas Cuentan con inmunidad a mascotas Cuentan con inmunidad a objetos oscilantes. Algunos cuentan con dos canales PIR y dos de microondas para mayor seguridad en la detección

42 Videos

43 Sistemas de Protección Perimetral
Barreras Fotoeléctricas.

44 Detector de Barreras Fotoeléctricas
Barrera Fotoeléctrica Este tipo de sensores se componen de dos partes, un receptor y un trasmisor infrarrojo que en condiciones normales están alineados; al interrumpirse el rayo de alineación se produce una alarma. Es importante mencionar que existen barreras de un canal o de 4 canales y digitales que nos ofrecen más ventajas que las convencionales Para evitar interferencias sólo se debe de utilizar un par de rayos fotoeléctricos. Se recomienda que se instale en zonas de respuesta rápida

45

46 Detector de Barreras Fotoeléctricas
Conozcamos más de esta tecnología con un Video

47 Cercas Electrificadas
Energizadores Cercas Electrificadas

48 ¿Por qué una cerca electrificada?
VENTAJAS Son sistemas altamente disuasivos. A diferencia de los sensores o detectores, los sistemas de cercas son proactivos. Pueden trabajar de manera conjunta con un panel de alarma o de manera autónoma

49 ¿Por qué una cerca electrificada?
VENTAJAS (cont.) Requieren de poco mantenimiento, éste consiste en cuidar que la vegetación no haga contacto con los cables de Alto Voltaje. Cuentan con respaldo de baterías, que pueden proveer energía por más de 3 Horas. GARANTIA DE 2 AÑOS.

50 Objeciones de los clientes
Rompen con la estética del lugar. Son riesgosas para las personas que están dentro de la propiedad. Existe responsabilidad en caso de que el ladrón reciba una descarga.

51 Características del Energizador SYSCOM.
Voltaje de 12,500 V Alcance de 400 Mts Salida para sirena Salida de contacto seco para Alarma Llave ON/OFF con LED de encendido. LEDS indicadores de buen funcionamiento o problema.

52

53 Sistemas de emergencia (“salvar vidas”)
Sensores y Detectores Sistemas de emergencia (“salvar vidas”)

54 Sensores Botón de Pánico
Este tipo de sensores se utilizan en situaciones de pánico, médico, policiaco y fuego. Trabajan en zonas de 24 horas. Pueden ser silenciosos o audibles

55 Sensores Detectores de Humo
Iónico: Utilizan una pequeña cantidad de material radioactivo localizado dentro de la cápsula que contiene electrodos positivos y negativos. Bajo condiciones el material radio activo permite a los electrones fluir dentro de la cápsula, pero cuando pequeñas partículas de humo entran en la cápsula, interfieren con la fluidez; esto provoca una alarma.

56

57 Sensores Detectores de humo
-Fotoeléctrico. Utilizan un emisor de luz, usualmente infrarrojo y un detector fotoeléctrico. Estos elementos son distribuidos dentro de la cápsula de tal forma que en condiciones normales el detector fotoeléctrico no ve la luz enviada por la fuente emisora. Cuando grandes partículas de humo entran en la cápsula, éstas reflejan la luz en el detector fotoeléctrico el cual causa que se active la alarma.

58

59

60 Sensores Detector de temperatura
Con temperatura fija de 135 grados Fahrenheit. Con temperatura fija de 190 grados Fahrenheit. Se tienen en NO.

61 Sensores Detectores de incremento de temperatura
Provocan una alarma si la temperatura en el detector se incrementa muy rápidamente, típicamente 15°F por minuto. Estos detectores también tienen un detector de humo.

62 Detectores Detectores de Aplicaciones Espéciales
Detector de Gas LP y Natural -Se instalan a corta distancia de la fuente de gas Detectores de Monóxido de Carbón - Su instalación dependerá del área a cubrir.

63 Detectores fotoeléctricos para detección de Humo
Este tipo de detectores se utiliza para cubrir grandes áreas. Se componen de dos Partes un transmisor y un receptor, el receptor puede ser un equipo electrónico o un simple reflector. Pueden cubrir distancias de 30 a 100 metros de profundidad y 15 a 18 metros de ancho. Requiere tener línea de Vista

64 Sensores Estaciones Manuales
Dispositivo utilizado para señalizar una situación de fuego. Sistema en su generalidad NO. Se requiere de un restablecimiento manual del dispositivo.

65 Tecnologías Tipo de tecnologías
En la actualidad existen tres tipos de tecnologías: 1- Cableado de 4 hilos 2- Vplex (cableado a 2 hilos, multiplexado) 3- Inalámbrico

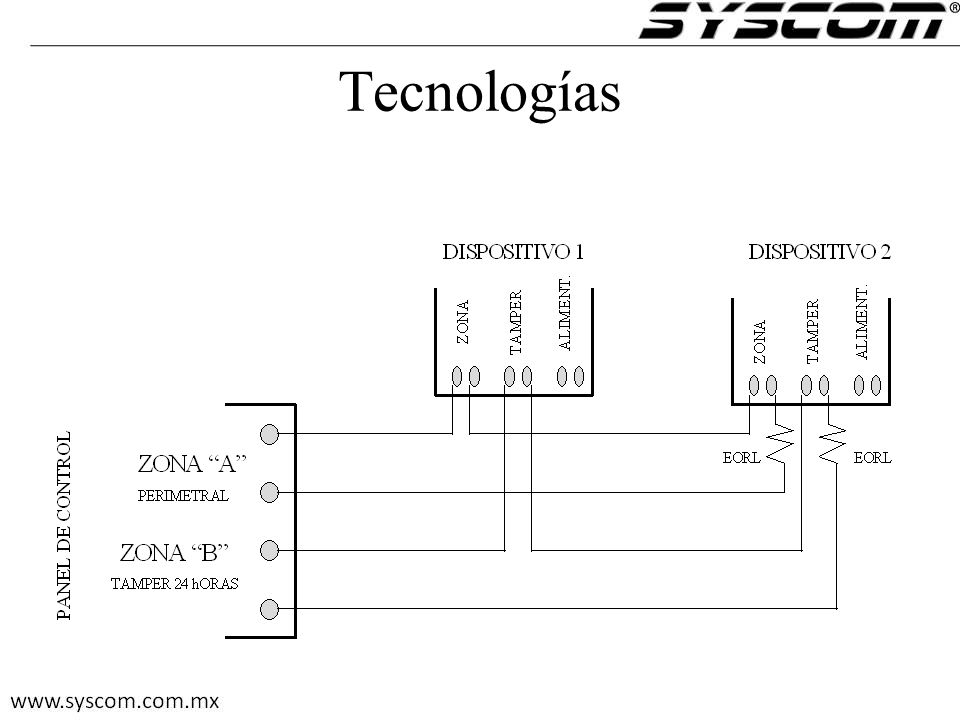

66 Tecnologías Zonas (NO/NC)

67 Tecnologías

68 Tecnologías Tecnología cableada
- Este tipo de sensores utilizan 4 hilos, dos de alimentación y dos de señal. No se recomienda en instalaciones donde se tenga que cablear más de 60m.

69 Tecnologías: Sistema Vplex Instalación mas rápida y limpia
Ahorro en cable y horas-hombre Supervisión de todos los aspectos del sistema Ventas e instalaciones más grandes a un menor costo

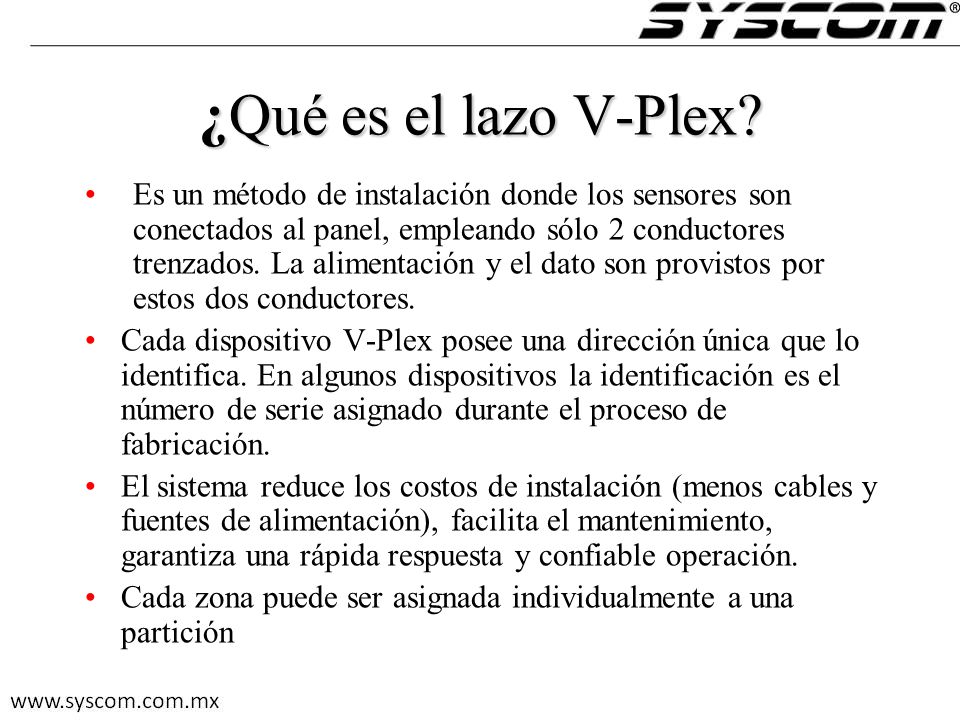

70 ¿Qué es el lazo V-Plex? Es un método de instalación donde los sensores son conectados al panel, empleando sólo 2 conductores trenzados. La alimentación y el dato son provistos por estos dos conductores. Cada dispositivo V-Plex posee una dirección única que lo identifica. En algunos dispositivos la identificación es el número de serie asignado durante el proceso de fabricación. El sistema reduce los costos de instalación (menos cables y fuentes de alimentación), facilita el mantenimiento, garantiza una rápida respuesta y confiable operación. Cada zona puede ser asignada individualmente a una partición

71 ¿Que es el lazo V-Plex? Todos los dispositivos deben ser conectados en paralelo a los terminales del lazo respetando la polaridad

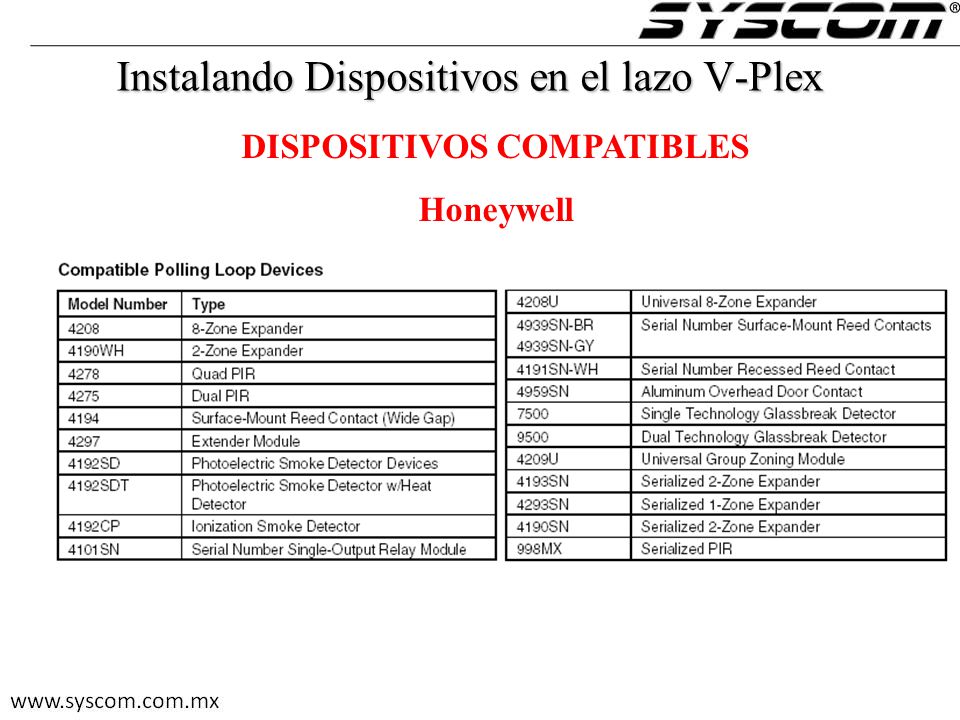

72 Instalando Dispositivos en el lazo V-Plex
DISPOSITIVOS COMPATIBLES Honeywell

73 Instalando Dispositivos en el lazo V-Plex
CABLEADOS Debe emplearse par trenzado sin blindaje. La instalación del cable de lazo no debe compartir tuberías con cableados de telefonía, energía AC o fuentes de interferencias. Cable blindado puede ser empleado pero reduce la distancia máxima de los cableados. La topología del cableado es prácticamente libre, conectando dispositivo a dispositivo una o varias ramas directamente desde el panel. La longitud total de cables no debe superar los 4000 pies (1250metros aproximadamente) En el caso de emplear dispositivos V-Plex identificados a través del número de serie, al realizar el enrolamiento automático desde teclado, sólo debe incorporar hasta 25 dispositivos por vez.

74 Instalando Dispositivos en el lazo V-Plex
CABLEADOS MÁXIMA LONGITUD DE CABLES SIN EXPANSIÓN SECCIÓN MAX. LONGITUD #22AWG/ 650 FEET / 200M #20AWG/ 950 FEET/ 290M #18AWG/ 1500 FEET/ 460M #16AWG/ 2400 FEET/ 730M

75 Instalando Dispositivos en el lazo V-Plex
CABLEADOS El modulo 4297 provee corriente adicional al lazo, expansión de longitud y aislamiento eléctrico.

76 Tecnología Inalámbrica
Instalación rápida y más estética. Alcance 5000 pies campo abierto. Baterías de Litio. Modo de auto aprendizaje. Transmisión encriptada Protección con tampers.

77 + - D1 D0 4 HILOS 5881ENH TECLADO 6164SP/6165EX ZONAS BÁSICAS

78 Tecnología Inalámbrica
Transmisores multizona. Controles remoto portátiles. Teclados bidireccionales. Supervisión total del sistema, sensores, receptores. A través de protocolo Contact-id supervisión en monitoreo de receptores y sensores. anti-scanner. anti-sabotaje, en caso de sabotaje el sistema reporta a la estación de monitoreo.

79 Tecnología Inalámbrica
Pruebas de batería 30 días anticipado. Modos de prueba para asegurar la instalación: Receptor con Led aviso de inmunidad RF para mejor localización del receptor. Comprobación de buena recepción en los teclados. Reducción de alcance de receptores automática. Aparición en pantalla de la lista de transmisores, al recibir la señal los borra de la lista..

80 Tecnología Inalámbrica
Serie 5800 - Este tipo de tecnología se utiliza normalmente en instalaciones residenciales donde se tiene que cuidar la estética del lugar.

81 Dispositivos de salida
Sirenas Estrobos Línea telefónica Monitoreo Dialers (marcadores telefónicos) Internet (TCP/IP) GPRS

82 Dispositivos de salida
Sirenas: Alerta local Dispositivos de evacuación Dos tonos de identificación de evento, Robo y Fuego Estrobos: Dispositivos de evacuación visible

83 Dispositivos de salida
Línea telefónica: Es el dispositivo de salida de comunicación hacia una central o un dialer (marcador telefónico)

84 Diagrama de conexión de las Líneas de teléfono a los paneles de alarma

85 Respaldos Baterías Mediante éstas, el equipo se encarga de mantener su protección las 24hrs aun dada la condición de una falla de energía eléctrica. Es importante el correcto cálculo de carga para definir el tipo de batería a utilizar.

86 Automatización Ahorro y confort

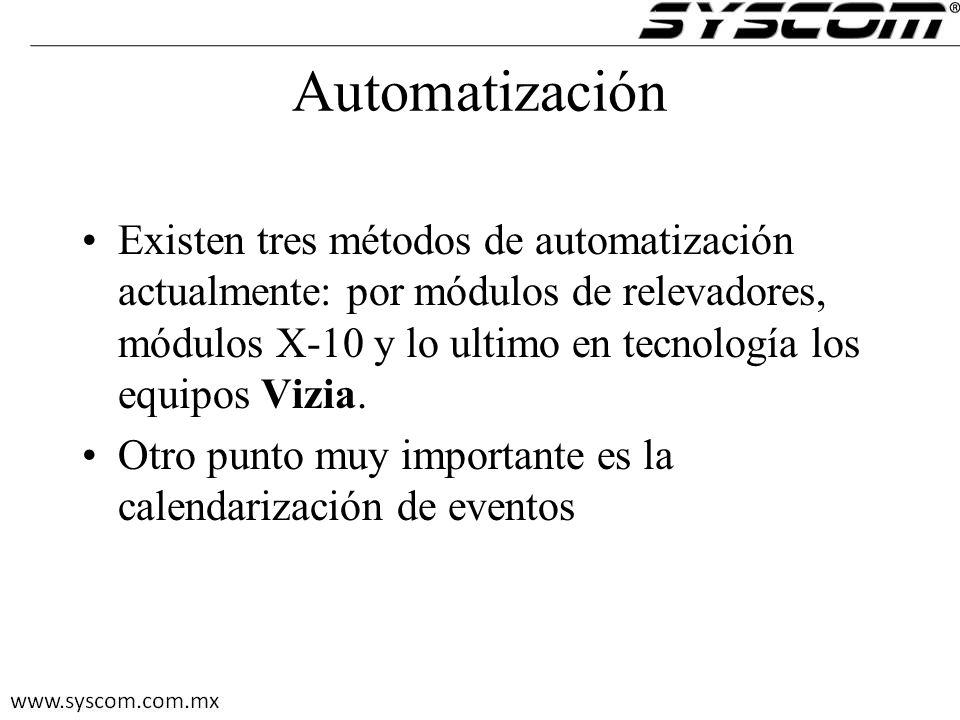

87 Automatización Existen tres métodos de automatización actualmente: por módulos de relevadores, módulos X-10 y lo ultimo en tecnología los equipos Vizia. Otro punto muy importante es la calendarización de eventos

88 Automatización Relevadores
Es la forma más tradicional, y al día de hoy tiene sus aplicaciones en sistemas industriales y en sistemas de detección de incendio. Se puede aplicar también en sistemas domésticos, siempre y cuando se controle el centro de carga ya que para esto hay realizar un cableado.

89 Automatización Relevadores
Ejemplo de conexión de módulos de relevadores

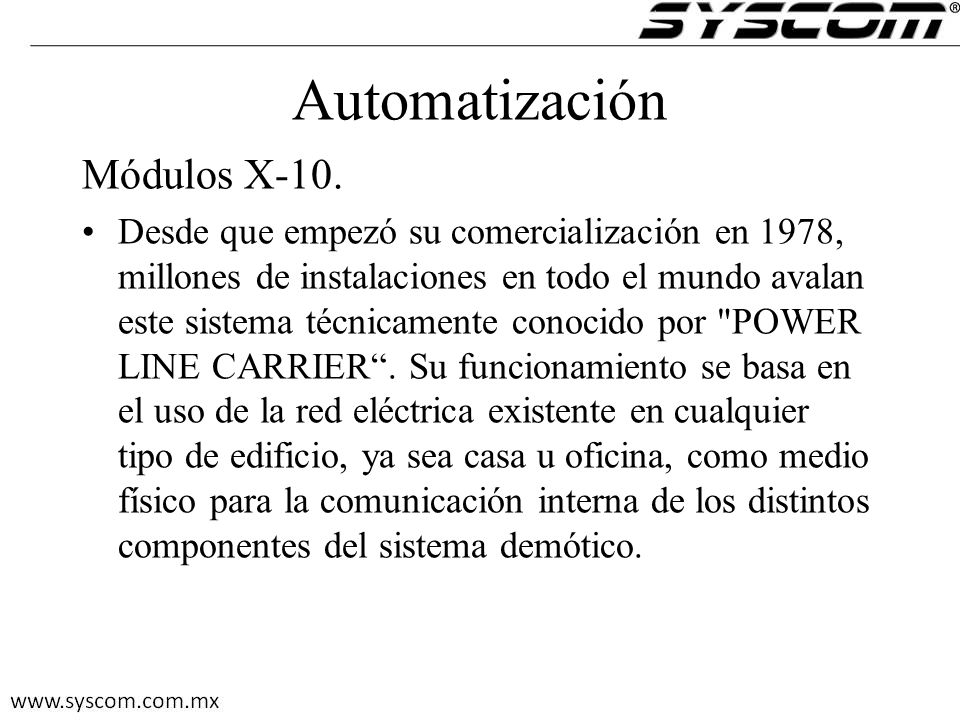

90 Automatización Módulos X-10.
Desde que empezó su comercialización en 1978, millones de instalaciones en todo el mundo avalan este sistema técnicamente conocido por "POWER LINE CARRIER“. Su funcionamiento se basa en el uso de la red eléctrica existente en cualquier tipo de edificio, ya sea casa u oficina, como medio físico para la comunicación interna de los distintos componentes del sistema demótico.

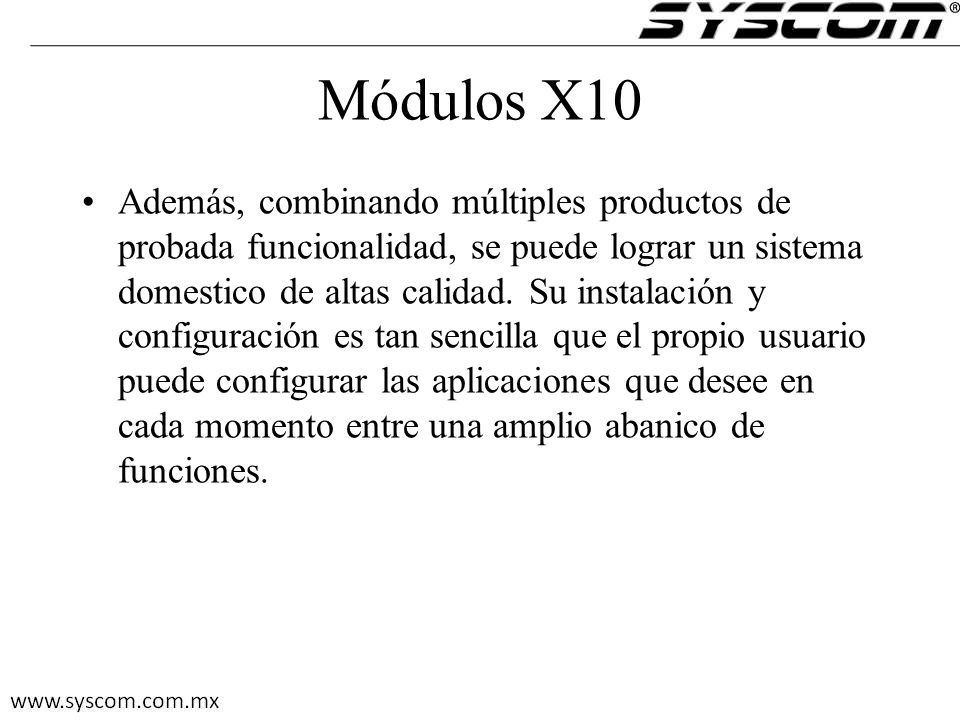

91 Módulos X10 Además, combinando múltiples productos de probada funcionalidad, se puede lograr un sistema domestico de altas calidad. Su instalación y configuración es tan sencilla que el propio usuario puede configurar las aplicaciones que desee en cada momento entre una amplio abanico de funciones.

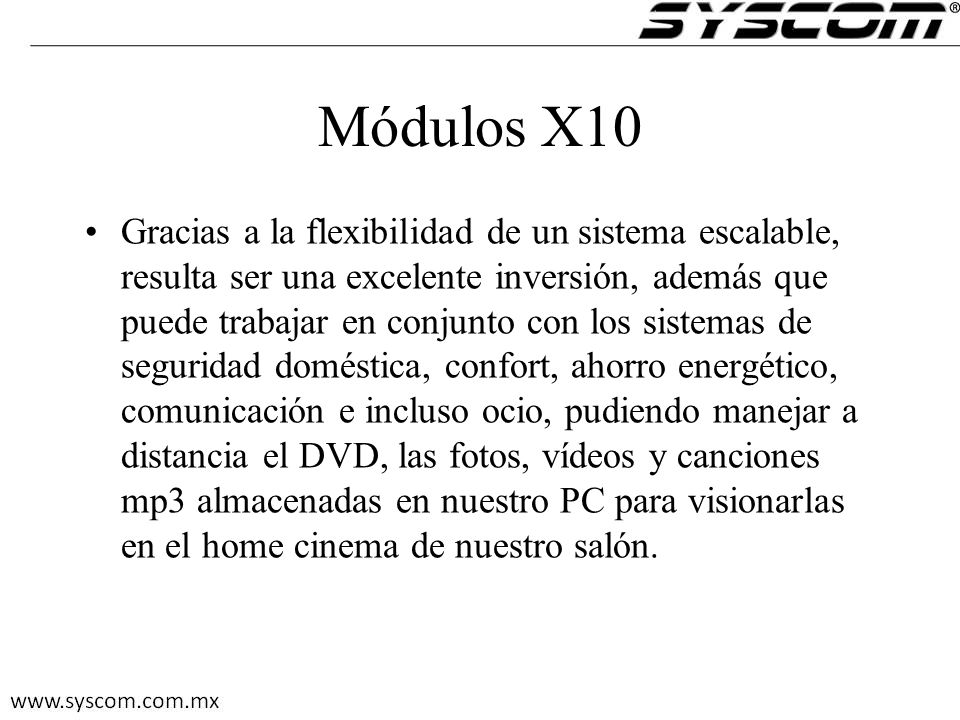

92 Módulos X10 Gracias a la flexibilidad de un sistema escalable, resulta ser una excelente inversión, además que puede trabajar en conjunto con los sistemas de seguridad doméstica, confort, ahorro energético, comunicación e incluso ocio, pudiendo manejar a distancia el DVD, las fotos, vídeos y canciones mp3 almacenadas en nuestro PC para visionarlas en el home cinema de nuestro salón.

93 Módulos X10 Conceptos de diseño.
Seguridad: mediante el sistema usted podrá realizar simulaciones de presencia en su vivienda. Si provee de detectores de intrusión, movimiento, fuga de agua entre otros, el sistema mediante un panel de Alarma pueda dar aviso a una central de alarmas o bien a teléfonos particulares programados en caso de que haya una intrusión o alguna avería técnica  en su vivienda, además de poder conocer el estado de la vivienda desde cualquier lugar del mundo.

94 Módulos X10 Conceptos de Diseño
Confort: mediante la administración de estos dispositivos usted podrá actuar sobre ellos desde sus propios controles remotos o si  lo prefiere para mayor comodidad mediante mandos a distancia podrá controlar todos los dispositivos ya sea luces, persianas o bien electrodomésticos, desde un mismo sitio. Además, según el mando de su elección, puede configurarlo de tal forma que con un sólo mando usted pueda,  por ejemplo, controlar el sistema de luces de encendido, apagado o manejar la intensidad de dicha luz y que este mismo control le sirva para actuar sobre el televisor para cambiar los canales  o actuar sobre el DVD , sin necesidad de cambiar de control

95 Módulos X10 Características de Diseño
Ahorro Energético: puede adecuar el sistema para que a determinadas horas ponga en funcionamiento algún tipo de elemento o que encienda o apague las luces según usted lo crea necesario. De esta forma habrá un ahorro de energía; por ejemplo: si usted sale de su vivienda y desea que al regreso su vivienda esté con una temperatura agradable, ya no es necesario que al salir deje la calefacción funcionando, sólo necesitaría realizar una llamada telefónica antes de su regreso para poner en marcha la calefacción.

96 Módulos X10 Elementos que conforman un sistema X10
Controladores. Son los que permiten actuar sobre el sistema, bien de una forma automática por decisión tomada por centrales demóticas previamente programadas (que incluso puede ser un PC), transmisores, teclados, pantallas táctiles o no, mandos a distancia por infrarrojos IR (locales), por radiofrecuencia RF (hasta 50 metros), por teléfono, SMS o por PC (de forma local e incluso a través de Internet). Estos elementos emiten órdenes que necesitan un medio de transmisión

97 Módulos X10

98 Módulos X10 Elementos que conforman un sistema X10
Medio de transmisión. Según la tecnología aplicada existen distintos medios: red eléctrica, y por aire.

99 Módulos X10 Elementos que conforman un sistema X10
Los actuadores reciben las órdenes y las transforman en señales de aviso, regulación o conmutación. Los actuadores ejercen acciones sobre los elementos a controlar en el hogar.

100 Módulos X10

101 Módulos X10 Su instalación es muy sencilla, sólo conecte el módulo sobre el toma corriente o sustitúyalo por uno X10. Su programación es igual de sencilla

102 Módulos X10 Loa paneles VISTA de intrusión y LYNX de HONEYWELL, son compatibles con esta tecnología. Los paneles VISTA y Lynx pueden activar los módulos X10 de diferentes formas, por un evento de alarma, respuesta a una control remoto o por un calendario de eventos. En el caso de los paneles que soportan el teclado 6270 se puede tener un sistema de automatización total. Sólo tenemos que agregar el controlador 1361X10 para los paneles VISTA y para el Lynx 1332X10 Nota: el vista 10P no es compatible.

103

104 Vizia -RF El Poder del Futuro.

105 Vizia-RF Qué es Vizia. Es un nuevo sistema de automatización completamente inalámbrico, que es compatible con televisores, sistemas de audio, lavadoras y cualquier otro equipo que soporte esta tecnología, lo que permite integrar perfectamente un sistema de automatización total

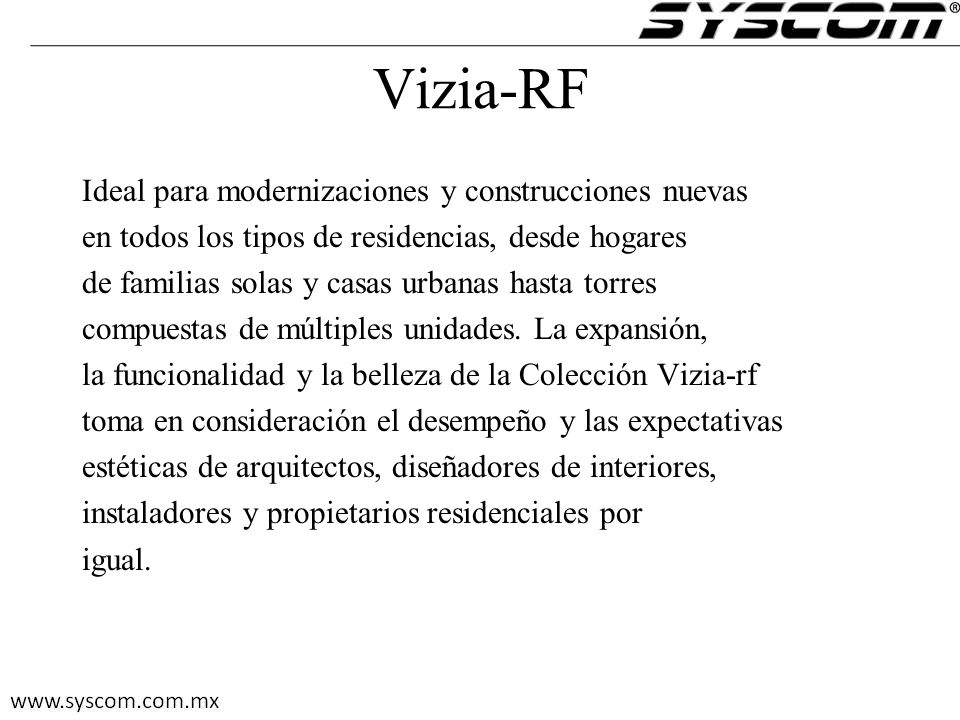

106 Vizia-RF Ideal para modernizaciones y construcciones nuevas en todos los tipos de residencias, desde hogares de familias solas y casas urbanas hasta torres compuestas de múltiples unidades. La expansión, la funcionalidad y la belleza de la Colección Vizia-rf toma en consideración el desempeño y las expectativas estéticas de arquitectos, diseñadores de interiores, instaladores y propietarios residenciales por igual.

107 Vizia-RF Y lo más gratificante, la Colección Vizia-rf brinda la
confiabilidad y el rendimiento de un sistema de control e iluminación personalizado de alta tecnología a un costo moderado. La sorprendente apariencia atractiva de Vizia-rf habla de las avanzadas tecnologías de iluminación subyacentes junto con las posibilidades que prometen.

108 Vizia-RF Su diseño completamente digital complementado con la interfaz de usuario elegantemente simple, se traduce en un control de fácil operación y excepcionalmente intuitivo. Lo mejor de todo, es compatible en su totalidad con las placas de pared estándar y sin tornillos de Decora®, así como con los dispositivos de cableado de la línea Decora de Leviton. El resultado final: una familia de controles de iluminación que ofrece un toque de distinción, así como ahorros de energía eléctrica.

109 Vizia RF Ahorro de energía

110

111 Módulos de Automatización
ICM

112 Automatización ICM Utilizando los Módulos VISTA –ICM
Los módulos Vista ICM son compatibles con los paneles de alarma VISTA de Honeywell Nos permiten controlar los paneles de manera remota por internet o una red propia. También podemos controlar el sistema de iluminación, audio, clima y el sistema hidráulico del Hogar

113 Automatización ICM Esto se logra mediante los diferentes módulos que podemos integrar a los paneles de alarma Vista como: VISTA ICM para controlar el panel de alarma ICM de iluminación ICM de persianas ICM de audio ICM de control de agua

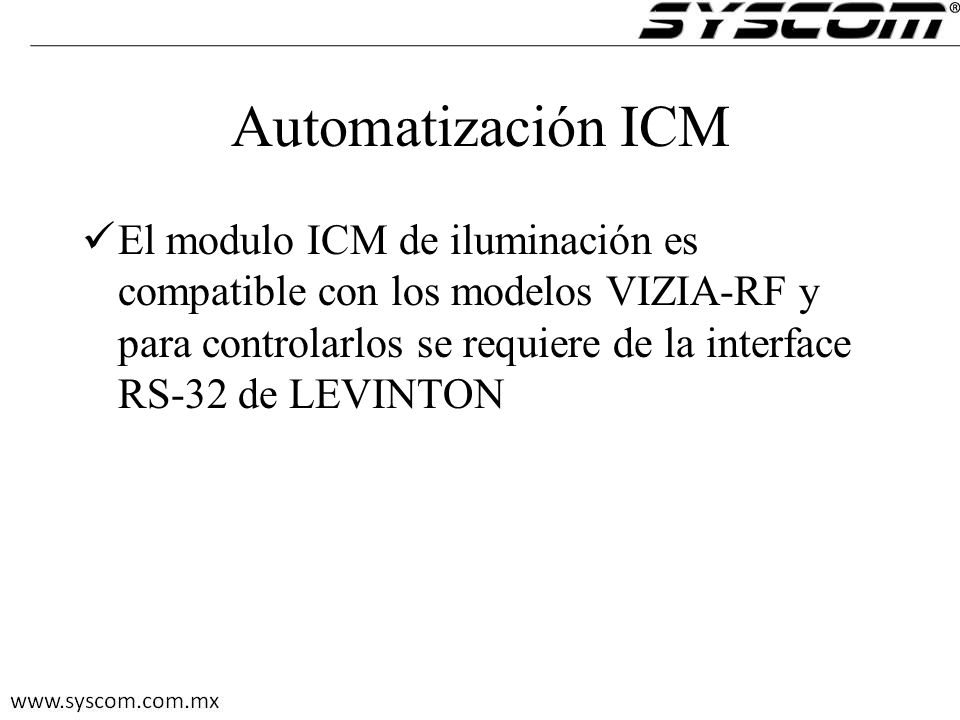

114 Automatización ICM El modulo ICM de iluminación es compatible con los modelos VIZIA-RF y para controlarlos se requiere de la interface RS-32 de LEVINTON

115 Alguna pregunta?

116 Central de Monitoreo

117 Central de Monitoreo ¿ De qué se compone una central de Monitoreo?
Receptora Digital Línea Telefónica Impresora PC y Software Instalación Prueba del Equipo

118 CENTRAL DE MONITOREO SE RECIBEN LOS EVENTOS Y SE TOMAN LAS
Control Respuesta Deteciòn TECLADO PANEL SE RECIBEN LOS EVENTOS Y SE TOMAN LAS MEDIDAS PERTINENTES Respuesta CENTRAL DE MONITOREO

119 Central de Monitoreo ¿ Qué es la receptora?
- Es la parte más importante de una central de monitoreo, en ella se reciben las señales enviadas por los paneles. Es importante su correcta instalación para una mejor funcionalidad del equipo y protección contra descargas atmosféricas.

120 Central de Monitoreo Línea telefónica
Telmex Línea telefónica A través de la línea telefónica se envía la señal a la central de monitoreo. Es importante su correcta instalación, tanto de la central como del panel.

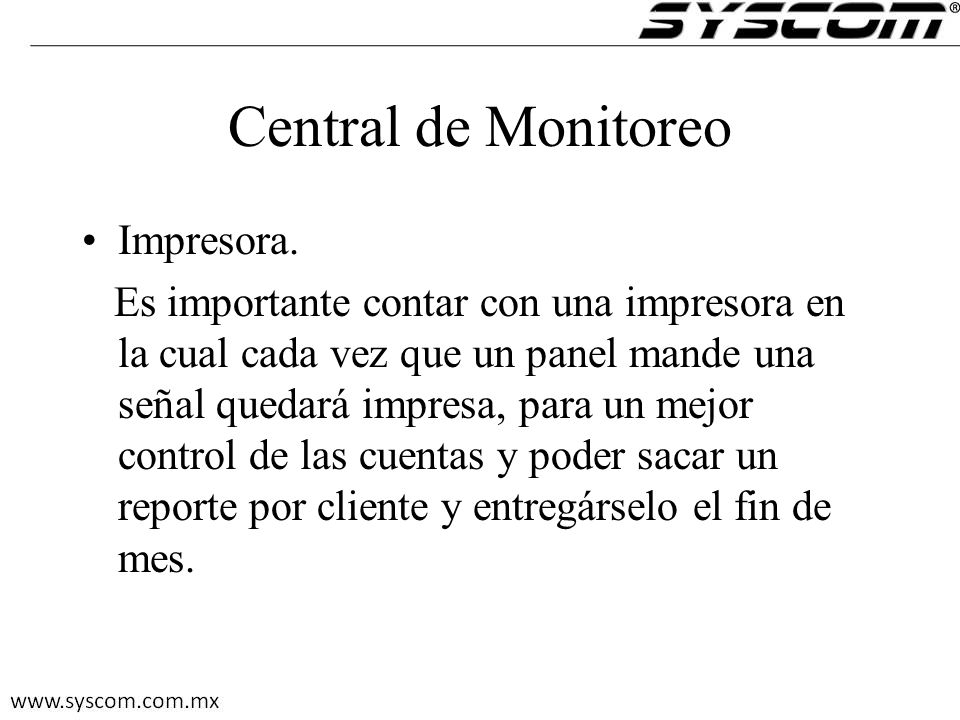

121 Central de Monitoreo Impresora.
Es importante contar con una impresora en la cual cada vez que un panel mande una señal quedará impresa, para un mejor control de las cuentas y poder sacar un reporte por cliente y entregárselo el fin de mes.

122 Central de Monitoreo PC y Software
Esta es una de las partes más importantes de la central de monitoreo, ya que por medio de éste se optimizan los trámites al reconocer una señal. Esto da un mejor control de los clientes y servicios que el cliente nos pudiera solicitar.

123 Línea de teléfono SIS Protector Polyphaser Consola receptor IS-SPTL
Impresora IS-SPTL BATERIA Consola receptor LS-604 BCPERS 420 respaldo ó ISPLDO 120 US Protector de 100 VCA

124 Central de Monitoreo WINSAMM
Acepta la mayoría de los formatos. Protección ante uso no autorizado. Admite puertos del Com Com 8. Conexión a internet Número de clientes ilimitado. Procesamiento de eventos directamente del receptor. Reportes de eventos transmitidos por internet. Se puede enlazar con uno ó más tipos de receptores a la vez.

125 Central de Monitoreo SILENT KNIGHT 9500
Acepta hasta dos líneas telefónicas. Es compatible con todo el software de automatización. Pantalla y teclado frontal para operación manual. Configuración modular para facilitar remplazo y reparación de tarjetas. Dos puertos seriales. Amplia memoria de eventos.

126 Sistemas alternos de Comunicación
Los medios alternos de comunicación son los sistemas TCP/IP y los sistemas por celular GPRS. Para agregar estas nuevas tecnologías es necesario agregar una PC con conexión a internet a la cual se le ínstala un software que la convierte en una central receptora de alarmas que se puede integrar con el winsamm para el monitoreo de las alarmas

127 Sistemas alternos de Comunicación
A los paneles de alarma se les debe agregar una interface GPRS o TCP/IP. Estos sistemas son más confiables que los sistemas tradicionales de teléfono.

128 Sistemas Por Radio

129 Sistemas Por Radio Comunicación rápida y confiable de las señales a la ECM La ECM es la dueña de la infraestructura de comunicación Cero costos en llamadas telefónicas para el usuario Posibilidad de utilizar el sistema radial o como respaldo de la línea telefónica, o sólo vía radio o ambos Alta velocidad de transmisión – menos de 1 seg. Sistema fácil de montar, administrar y actualizar Excelente relación costo/beneficio y rendimiento Tecnología de punta para brindar una alta seguridad Más de 15 años de experiencia y más de 2000 ECM

130 ¿ Alguna pregunta? GRACIAS
