Implementación y administración de DHCP

Presentación del tema: "Implementación y administración de DHCP"— Transcripción de la presentación:

1 Implementación y administración de DHCP

2 Descripción general Introducción a DHCP Instalación del servicio DHCP
Autorización del servicio DHCP Creación y configuración de un ámbito Configuración de DHCP en una red enrutada Soporte técnico de DHCP Prácticas recomendadas

3 Introducción a DHCP Configuración manual y configuración automática de TCP/IP Funcionamiento de DHCP Proceso de generación de concesiones de DHCP Proceso de renovación de concesiones de DHCP Requisitos para los servidores y clientes DHCP

4 Configuración manual y configuración automática de TCP/IP
Configuración manual de TCP/IP Configuración automática de TCP/IP Inconvenientes Ventajas Las direcciones IP se especifican manualmente en cada equipo cliente Las direcciones IP se asignan automáticamente a cada equipo cliente Posibilidad de especificar direcciones IP incorrectas o no válidas Garantiza que los clientes utilicen siempre información de configuración correcta Una configuración incorrecta puede provocar problemas de comunicación y de red Elimina causas frecuentes de problemas de red Sobrecarga administrativa en las redes en las que los equipos se trasladan con frecuencia La configuración del cliente se actualiza automáticamente para reflejar los cambios en la estructura de red

5 Funcionamiento de DHCP
Cliente que no usa DHCP: configuración IP estática Cliente DHCP: Configuración IP desde servidor DHCP Dirección IP1 Cliente DHCP: Configuración IP desde servidor DHCP Dirección IP2 Base de datos DHCP Servidor DHCP Dirección IP1 Dirección IP2 Dirección IP3

6 Proceso de generación de concesiones de DHCP
Cliente DHCP Servidores DHCP 1 Descubrimiento de la concesión IP 2 Oferta de una concesión IP 3 Solicitud de la concesión IP 4 Reconocimiento de la concesión IP

7 Proceso de renovación de concesiones de DHCP
DHCPREQUEST Dirección IP de origen = Dirección IP de destino = Dirección IP solicitada = Dirección de hardware = DHCPACK Dirección IP de origen = Dirección IP de destino = Dirección IP ofrecida = Dirección de hardware del cliente = Máscara de subred = Duración de la concesión = ocho días Identificador del servidor = Opción DHCP: Enrutador = Cliente DHCP Servidor DHCP

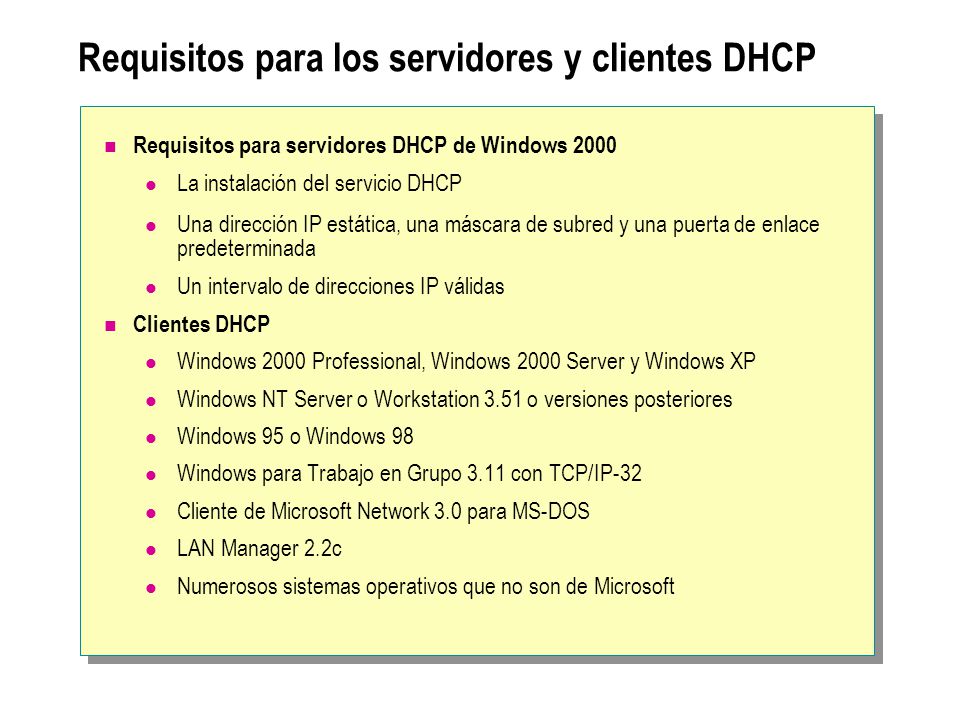

8 Requisitos para los servidores y clientes DHCP
Requisitos para servidores DHCP de Windows 2000 La instalación del servicio DHCP Una dirección IP estática, una máscara de subred y una puerta de enlace predeterminada Un intervalo de direcciones IP válidas Clientes DHCP Windows 2000 Professional, Windows 2000 Server y Windows XP Windows NT Server o Workstation 3.51 o versiones posteriores Windows 95 o Windows 98 Windows para Trabajo en Grupo 3.11 con TCP/IP-32 Cliente de Microsoft Network 3.0 para MS-DOS LAN Manager 2.2c Numerosos sistemas operativos que no son de Microsoft

9 Instalación del servicio DHCP
Servicios de red Para agregar o quitar un componente, haga clic en la casilla de verificación correspondiente. Las casillas sombreadas indican que sólo se instalará parte del componente. Para ver qué incluye cada componente, haga clic en Detalles. Subcomponentes de Servicios de red: 0,8 MB Descripción: Espacio total en disco requerido: Espacio disponible en disco: 0,9 MB 912,4 MB Detalles... Aceptar Cancelar Configura un servidor DNS que asigna automáticamente direcciones IP temporales a equipos cliente en la misma red. Proxy de Servicios Internet COM 0.0 MB Sistema de nombres de dominio (DNS) 0.0 MB Protocolo de configuración dinámica de host (DHCP) 0.0 MB Servicio de autentificación de internet 0.0 MB Servicio de control de admisión de QoS 0.0 MB Servicios simples de TCP/IP 0.0 MB Servicios LDAP de Site Sever 1.8 MB

10 Autorización del servicio DHCP
Controlador de dominio/ Servidor DHCP Si se autoriza, el servicio se inicia y libera una dirección IP El servicio DHCP comprueba la autorización Si no se autoriza, el servicio se inicia, registra un error y no responde a los clientes Servidor DHCP Clientes Servidor DHCP

11 Creación y configuración de un ámbito
Introducción a los ámbitos Uso del Asistente para ámbito nuevo Configuración de un ámbito con opciones Personalización del uso de las opciones de ámbito Reserva de direcciones IP para equipos cliente

12 Introducción a los ámbitos
Direcciones IP disponibles para su concesión a los equipos cliente Servidor DHCP

13 Uso del Asistente para ámbito nuevo
Use el Asistente para ámbito nuevo para: Configurar los parámetros del ámbito Cambiar la duración predeterminada de las concesiones Activar un ámbito

14 Configuración de un ámbito con opciones
Entre las opciones de ámbito admitidas por DHCP se incluyen: Dirección IP de una puerta de enlace Dirección IP de un servidor DNS Nombre de dominio DNS Dirección IP de un servidor WINS Tipo de resolución de nombres NetBIOS sobre TCP/IP Id. de ámbito NetBIOS

15 Personalización del uso de las opciones de ámbito
Nivel de servidor Nivel de ámbito Nivel de clase Nivel de cliente reservado

16 Reserva de direcciones IP para equipos cliente
Reserva nueva Suministre información para un cliente reservado. Nombre de reserva: Dirección IP: Dirección MAC: Descripción: Tipos compatibles Ambos Sólo DHCP Sólo BOOTP Agregar Cerrar Blakeney Server Reserva DHCP para servidor 00a024e2b01a

17 Configuración de DHCP en una red enrutada
Opciones de configuración de una red enrutada Uso de un Agente de retransmisión DHCP Mejora de la disponibilidad de DHCP con ámbitos distribuidos

18 Opciones de configuración de una red enrutada
Cliente DHCP No cumple con RFC Enrutador Cumple Windows Server Agente de re- trans- misión DHCP Servidor DHCP Difusión Cliente DHCP No cumple con RFC Enrutador Servidor DHCP Windows Server Agente de re- trans- misión DHCP Cumple Difusión Cliente DHCP Windows Server No cumple con RFC Enrutador Servidor DHCP Cumple Agente de re- trans- misión DHCP Cliente DHCP No cumple con RFC Enrutador Cumple Windows Server Agente de re- trans- misión DHCP Servidor DHCP

19 Uso de un Agente de retransmisión DHCP
Difusión Enrutador Subred 1 Subred 2 Cliente DHCP Agente de retransmisión DHCP Servidor DHCP Cliente DHCP Enrutador Subred 1 Subred 2 El cliente DHCP recibe la difusión El cliente DHCP difunde un mensaje DHCP El Agente de retransmisión DHCP recibe la respuesta del servidor DCHP y envía una difusión El Agente de retransmisión DHCP detecta la difusión y envía el mensaje al servidor DHCP Difusión Difusión Agente de retransmisión DHCP Servidor DHCP

20 Mejora de la disponibilidad de DHCP con ámbitos distribuidos
Ámbito para X/24 definido en ambos servidores DHCP Direcciones activas Direcciones reservadas Direcciones reservadas Direcciones activas Servidor DHCP Servidor DHCP

21 Soporte técnico de DHCP
Supervisión del servicio Servidor DHCP Detección de servidores DHCP no autorizados Solución de problemas de la base de datos DHCP Interrupción del servicio de un servidor DHCP

22 Supervisión del servicio Servidor DHCP
Cuando se habilita el registro, el servidor DHCP crea unos archivos de registro llamados DhcpSrvLog.xxx. El servidor DHCP almacena dichos archivos en el directorio de la base de datos DHCP. Dhcp Base de datos DHCP

23 Detección de servidores DHCP no autorizados
Utilidad de localización de servidores DHCP Detecta los servidores DHCP No autorizados Autorizados

24 Solución de problemas de la base de datos DHCP
Almacenado %raízDelSistema%\system32\dhcp Copia de seguridad %raízDelSistema%\system32\dhcp\backup\jet\new

25 Interrupción del servicio de un servidor DHCP
Antes de poner un servidor DHCP fuera de servicio Establezca una duración de concesión breve para los clientes Asegúrese de que los clientes han recibido una nueva concesión Registre todas las direcciones reservadas Compruebe que el nuevo servidor DHCP dispone de un conjunto de direcciones lo suficientemente grande Transfiera las direcciones IP al nuevo ámbito

26 Prácticas recomendadas
Determine el número de servidores DHCP necesarios Actualice los enrutadores Utilice más de un servidor DHCP en la misma subred Desactive un ámbito únicamente cuando lo ponga fuera de servicio permanentemente Reserve direcciones en todos los servidores DHCP que puedan atender al cliente reservado Integre DHCP con otros servicios
