DIDACTICA DE LAS CIENCIAS

Presentación del tema: "DIDACTICA DE LAS CIENCIAS"— Transcripción de la presentación:

1 DIDACTICA DE LAS CIENCIAS
ESCUELA NORMAL SUPERIOR DE PIEDECUESTA PROGRAMA DE FORMACION COMPLEMENTARIA Viviana Zambrano Picón IV semestre DIDACTICA DE LAS CIENCIAS NATURALES

2 MATERIALES DE LABORATORIO

3 PROBETA GRADUADA Probeta, instrumento de laboratorio que se utiliza, sobre todo en análisis químico, para contener o medir volúmenes de líquidos de una forma aproximada.

4 PIPETA VOLUMETRICA instrumento de laboratorio que se utiliza para medir o transvasar pequeñas cantidades de líquido.

5 ERLENMEYER Son matraces de paredes rectas , muy usados para las valoraciones. Se pueden calentar directamente sobre la rejilla.

6 Se utilizan para disgregar sustancias, mediante la presión ejercida.
MORTEROS Se utilizan para disgregar sustancias, mediante la presión ejercida.

7 Soporte universal El soporte universal Suele ser de metal, constituido por una larga varilla enroscada en una base. A él se sujetan los recipientes que se necesitan para .realizar los montajes experimentales.

8 bureta Bureta, instrumento de laboratorio que se utiliza en volumetría para medir con gran precisión el volumen de líquido vertido.

9 Frasco lavador Son frascos cerrados con un tapón atravesado por dos tubos. Por uno de ellos se sopla, saliendo el agua por el otro. Se utilizan para enjuagar el material de laboratorio. También los hay de plástico, con un sólo orificio de salida, por el que sale el agua al presionar el frasco.

10 BALON DE FONDO PLANO Son recipientes de vidrio, esféricos, provistos de un cuello. Algunos tienen marcada una determinada capacidad (aforados).

11 trípode Se utiliza como soporte para calentar distintos recipientes ; sobre la plataforma del trípode se coloca una malla metálica para que la llama no de directamente sobre el vidrio y se difunda mejor el calor.

12 Mechero bunsen Dispositivo que se utiliza mucho en los laboratorios debido a que proporciona una llama caliente, constante y sin humo.

13 MALLA BESTUR La malla bestur material de laboratorio de metal que puede estar o no, cubierto con un circulo de asbesto; se usa para proteger el fuego directo el material de vidrio que va a sufrir calentamiento. Se suelen colocar encima del mechero, apoyadas en un aro sujeto al soporte.

14 condensador dispositivo que almacena carga eléctrica. Pueden conducir corriente continua durante sólo un instante, aunque funcionan bien como conductores en circuitos de corriente alterna.

15 EMBUDO BUCHNER Es un embudo con la base agujereada. Se acopla por su extremo inferior mediante un corcho taladrado al matraz kitasato. Encima de los orificios se coloca un papel de filtro. Se utiliza para filtrar sustancias pastosas.

16 TUBO TIEL El tubo tiel es de vidrio se utiliza para la determinación de puntos de fusión. Para ello se llenan de una sustancia de elevado punto de ebullición, como la parafina.

17 CAJA PETRI Son utilizadas en bioquímica para llevar a cabo cultivos de microorganismos.

18 CRISOL GUSH O CRISOL FILTRANTE
Suele ser de porcelana, de un metal inerte o de algún tipo de material refractario. Se utiliza para calcinar o fundir sustancias. Se calienta a fuego directo.

19 VARILLA DE AGITACIÓN La varilla de agitación es de vidrio.se utiliza para agitar las disoluciones con varillas huecas, mediante su calentamiento con el mechero y posterior estiramiento, se consiguen capilares.

20 GRADILLA Pueden ser de metal, madera o platico. Se utilizan para sostener los tubos de ensayo.

21 Es un instrumento utilizado para medir las masas de los cuerpos.
BALANZA Es un instrumento utilizado para medir las masas de los cuerpos.

22 TUBOS DE ENSAYO Son cilindros de vidrio cerrados por uno de sus extremos que se emplean para calentar , disolver o hacer reaccionar pequeñas cantidades de sustancias. Los hay de vidrio ordinario y de “PIREX” . Estos últimos son los que se deben utilizar cuando se necesita calentar.

23 VASOS DE PRECIPITADO Tienen un campo de aplicación muy extenso: se usan para preparar , disolver o calentar sustancias . Junto con el matraz , la probeta y los tubos de ensayo constituyen lo que se llama en el laboratorio “Material de vidrio de uso general”.

24 APARATO DE KIPP Consta de dos piezas de cristal, la superior en forma de pera de largo cuello que entra a esmeril en la inferior. Ésta se compone de dos cavidades esféricas unidas por una garganta. La superior tiene una tubuladura que se cierra con un tapón y un tubo con llave o pinza para regular el desprendimiento de los gases. La inferior suele tener también otro tubo al pie para la limpieza del aparato

25 MATRAZ KITASATO Es un matraz de pared gruesa, con una tubuladura lateral. En la boca se acopla, mediante un corcho agujereado el butchner, y a la tubuladura, mediante una goma, la trompa de agua (o trompa de vacío). De esta forma se consigue filtrar sustancias pastosas.

26 MATRAZ FONDO REDONDO También se conoce con el nombre de matraz de fondo esférico y se utiliza en pocas experiencias.

27 EMBUDOS Se emplean para filtrar sustancias liquidas o simplemente para trasvasarlas de un recipiente a otro. En el laboratorio se utilizan embudos de diversos materiales : vidrio ordinario , “PIREX” , plástico o porcelana , según el tipo aplicación que se les vaya a dar. Los embudos de plástico presentan la ventaja de ser los más económicos y duraderos , pero no se pueden utilizar siempre porque son muchos los líquidos que atacan al plástico.

28 PINZAS PARA TUBOS DE ENSAYO
Son instrumentos en forma de tenacillas que sirven para sujetar los tubos de ensayo ; pueden ser de madera o metálicas

29 CRISTALIZADOR Son recipientes de fondo plano y anchos. Permiten efectuar la cristalización de sustancias, es decir, la obtención de cristales a partir de sus disoluciones.

30 Se utiliza para la limpieza del material de laboratorio.
ESCOBILLA Se utiliza para la limpieza del material de laboratorio.

31 PICNOMETRO o frasco de densidades
Picnómetro, aparato que se utiliza para determinar las densidades de distintas sustanciasConsiste en un pequeño frasco de vidrio de cuello estrecho, cerrado con un tapón esmerilado, hueco y que termina por su parte superior en un tubo capilar con graduaciones.

32 Refrigerante recto Es un refrigerante que también recibe el nombre de: Refrigerante de Liebing. Su nombre se debe a que su tubo interno es recto y al igual que los otros dos refrigerantes se utiliza como condensador.

33 Refrigerante de serpentín
Es un refrigerante que también recibe el nombre de: Refrigerante de Graham. Su nombre se debe a la característica de su tubo interno en forma de serpentín. Se utiliza para condensar líquidos.

34 Es un utensilio que permite contener sustancias corrosivas.
Vidrio de reloj Es un utensilio que permite contener sustancias corrosivas.

35 Tubo en u el tubo en U funciona como deposito a través del cual se transmite la presión.

36 autoclave Un autoclave de laboratorio es un dispositivo que sirve para esterilizar material de laboratorio, utilizando vapor de agua a alta presión y temperatura para ello, evitando con las altas presiones que el agua llegue a ebullir a pesar de su alta temperatura.

37 Frasco de Woolf Consiste en una botella de vidrio, de dos o tres cuellos. A veces tiene otro en la base. Sirve para disolver gases en líquidos.

38 Matraz aforado recipiente con forma de pera, fondo plano y un cuello largo y delgado. Suelen fabricarse en materiales como vidrio, vidrio borosilicatado o polipropileno. Algunos tienen una marca grabada alrededor del cuello que indica cierto volumen de líquido que es el contenido a una temperatura concreta (usualmente 20ºC).

39 gotero Un cuentagotas o gotero es un tubo hueco terminado en su parte inferior en forma cónica y cerrado por la parte superior por una perilla o dedal de goma.

40 Hornilla eléctrica Aquel en que se produce calor por medio de la energía eléctrica. Puede ser de resistencia, de arco y de inducción. Horno manual de barro refractario o metal, que toma gralte. el nombre del combustible que se consume

41 crisoles Este utensilio permite carbonizar sustancias, se utiliza junto con la muflacon ayuda de este utensilio se hace la determinación de nitrógeno.

42 Aro metálico Sirve como soporte

43 Tubos de seguridad Son tubos terminados en un embudo en uno de sus extremos; los hay de varias formas, rectos, de rosario, en ese, en trompeta, etc.; sirven para evitar re absorciones o para prevenir desprendimientos grandes de gas, y por tanto explosiones en los aparatos.

44 termómetro Es un utensilio que permite observar la temperatura que van alcanzando algunas sustancias que se están calentando. Si la temperatura es un factor que afecte a la reacción permite controlar el incremento o decremento de la temperatura.

45 espátula Es un utensilio que permite tomar sustancias químicas con ayuda de este utensilio evitamos que los reactivos se contaminen

46 cucharilla Es un utensilio que tiene una varilla de 50 cm de largo. Se utiliza para realizar pequeñas combustiones de sustancias, para observar: por ejemplo el tipo de flama.

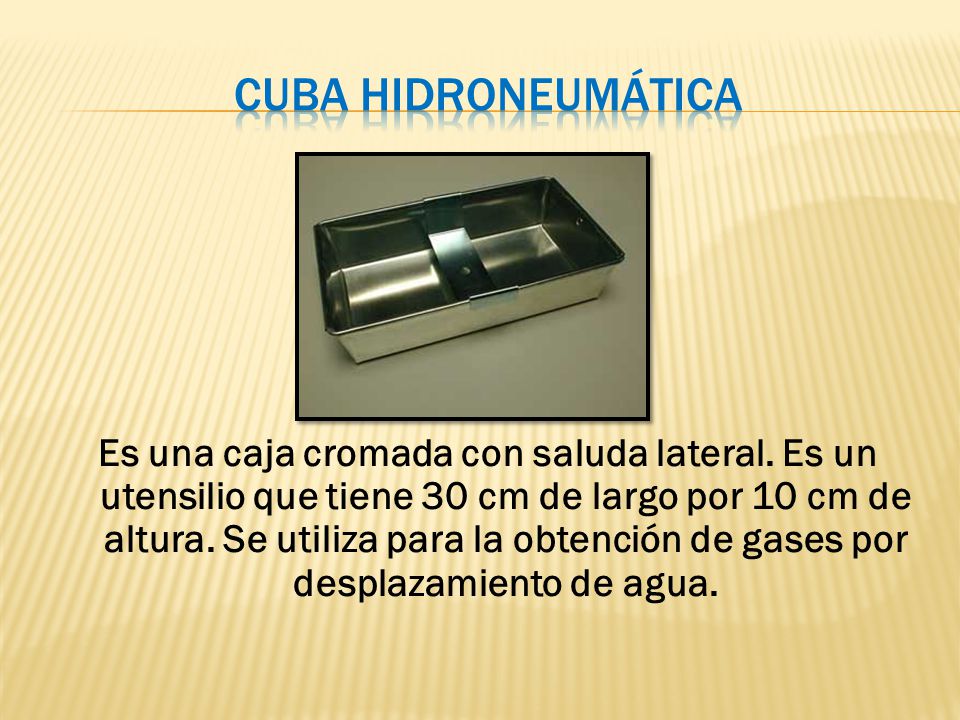

47 Cuba hidroneumática Es una caja cromada con saluda lateral. Es un utensilio que tiene 30 cm de largo por 10 cm de altura. Se utiliza para la obtención de gases por desplazamiento de agua.

48 desecador Es un utensilio de vidrio aunque existen algunos que están hechos de plástico. Los desecadores de vidrio tienen paredes gruesas y forma cilíndrica, presentan una tapa esmerilada que se ajusta herméticamente para evitar que penetre la humedad del medio ambiente. En su parte interior tienen una placa o plato con orificios que varía en número y tamaño. Estos platos pueden ser de diferentes materiales como: porcelana, o nucerite (combinación de cerámica y metal).

49 Distintos tipos para pesar.
Juego de pesas Distintos tipos para pesar.

50 Mechero de alcohol Un encendedor, también llamado mechero o yesquero, es un dispositivo pirotécnico portátil usado para generar una llama.

51 rejilla Sirve para filtrar

52 Permiten sujetar crisoles
Pinzas de crisoles Permiten sujetar crisoles
