1 PRIMITIVAS DE SALIDA Curso de graficación I

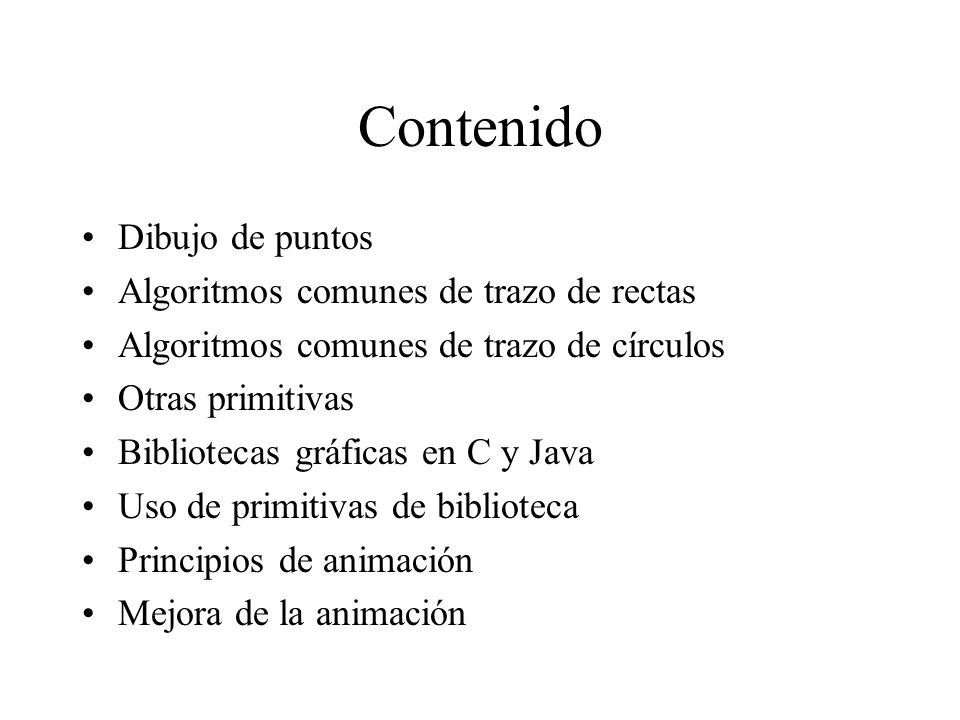

2 Contenido Dibujo de puntos Algoritmos comunes de trazo de rectas
Algoritmos comunes de trazo de círculos Otras primitivas Bibliotecas gráficas en C y Java Uso de primitivas de biblioteca Principios de animación Mejora de la animación

3 La pantalla gráfica Máxima x – 1 x = 0, y = 0 Máxima y – 1
x = 0, y = 0 Máxima y – 1 x = Máxima x – 1 y = Máxima y – 1

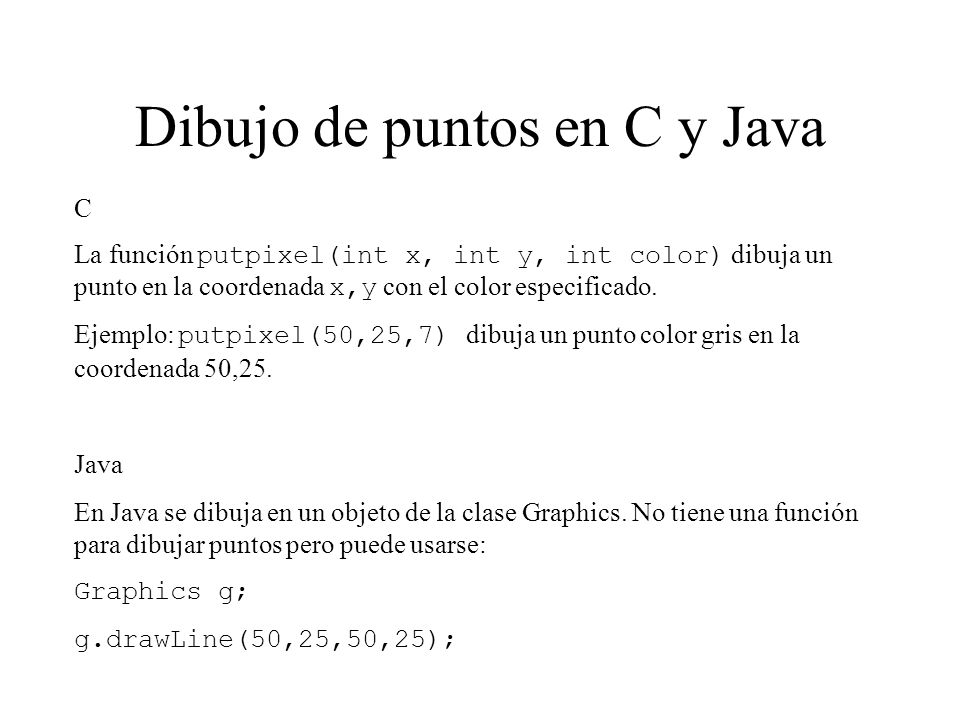

4 Dibujo de puntos en C y Java
La función putpixel(int x, int y, int color) dibuja un punto en la coordenada x,y con el color especificado. Ejemplo: putpixel(50,25,7) dibuja un punto color gris en la coordenada 50,25. Java En Java se dibuja en un objeto de la clase Graphics. No tiene una función para dibujar puntos pero puede usarse: Graphics g; g.drawLine(50,25,50,25);

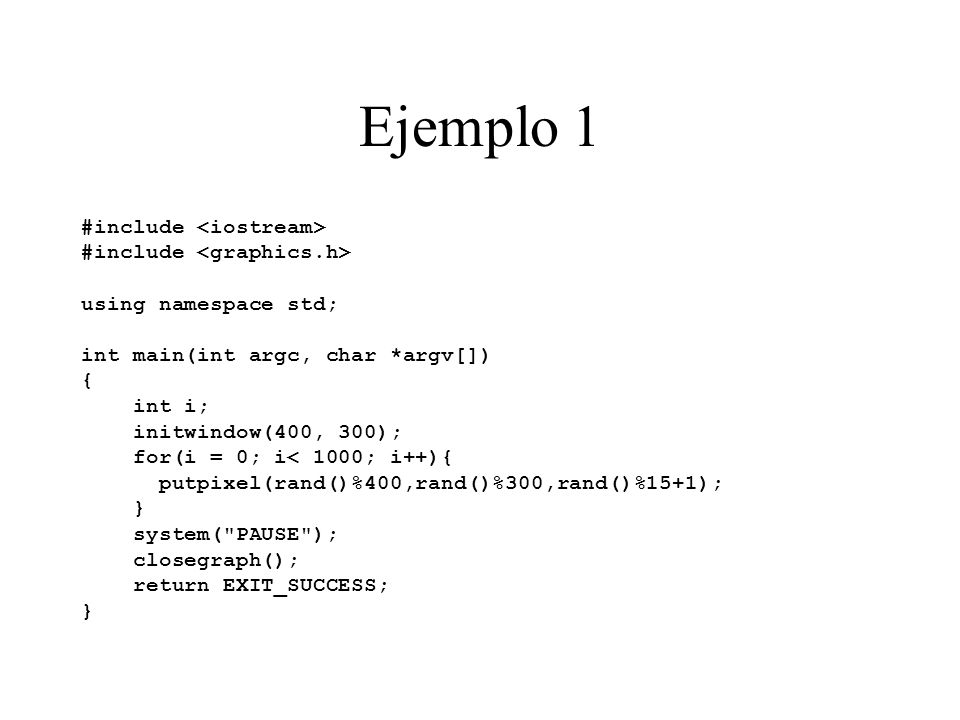

5 Ejemplo 1 #include <iostream> #include <graphics.h>
using namespace std; int main(int argc, char *argv[]) { int i; initwindow(400, 300); for(i = 0; i< 1000; i++){ putpixel(rand()%400,rand()%300,rand()%15+1); } system("PAUSE"); closegraph(); return EXIT_SUCCESS;

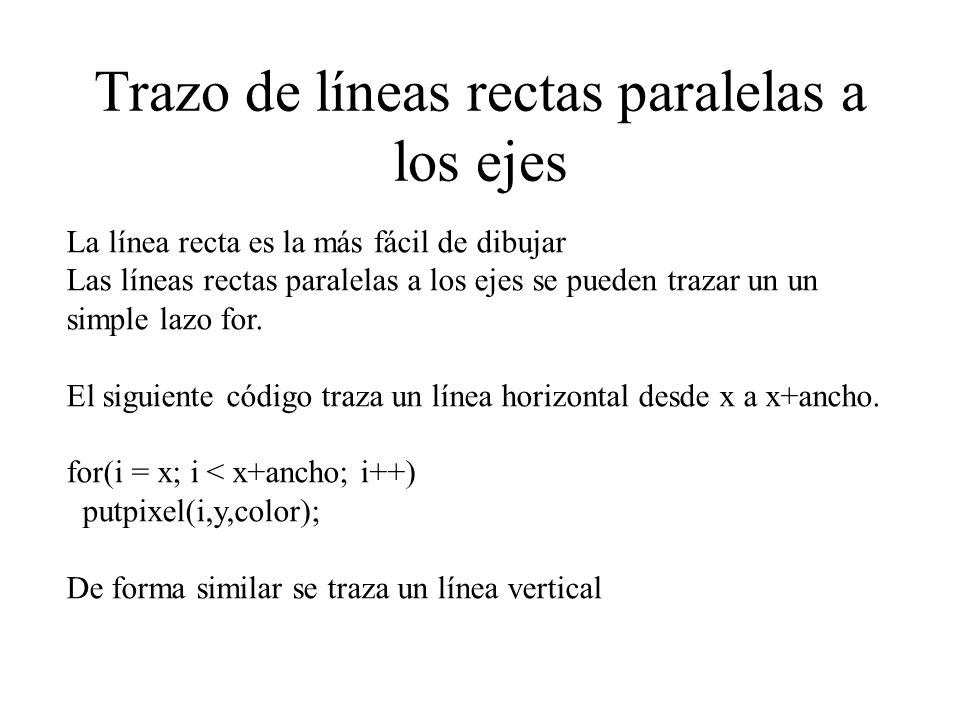

6 Trazo de líneas rectas paralelas a los ejes
La línea recta es la más fácil de dibujar Las líneas rectas paralelas a los ejes se pueden trazar un un simple lazo for. El siguiente código traza un línea horizontal desde x a x+ancho. for(i = x; i < x+ancho; i++) putpixel(i,y,color); De forma similar se traza un línea vertical

7 Ejemplo #include <iostream> #include <graphics.h>
using namespace std; void lineaH(int x1, int x2,int y, int color){ int dx; dx = x2>x1?x2-x1:x1-x2; for(int i=0;i<dx;i++) putpixel(x1+i,y,color); } int main(int argc, char *argv[]) { int i; initwindow(400, 300); for(i = 0; i< 1000; i++){ lineaH(rand()%100,rand()%300,rand()%300,rand()%15+1); getch(); closegraph(); return EXIT_SUCCESS;

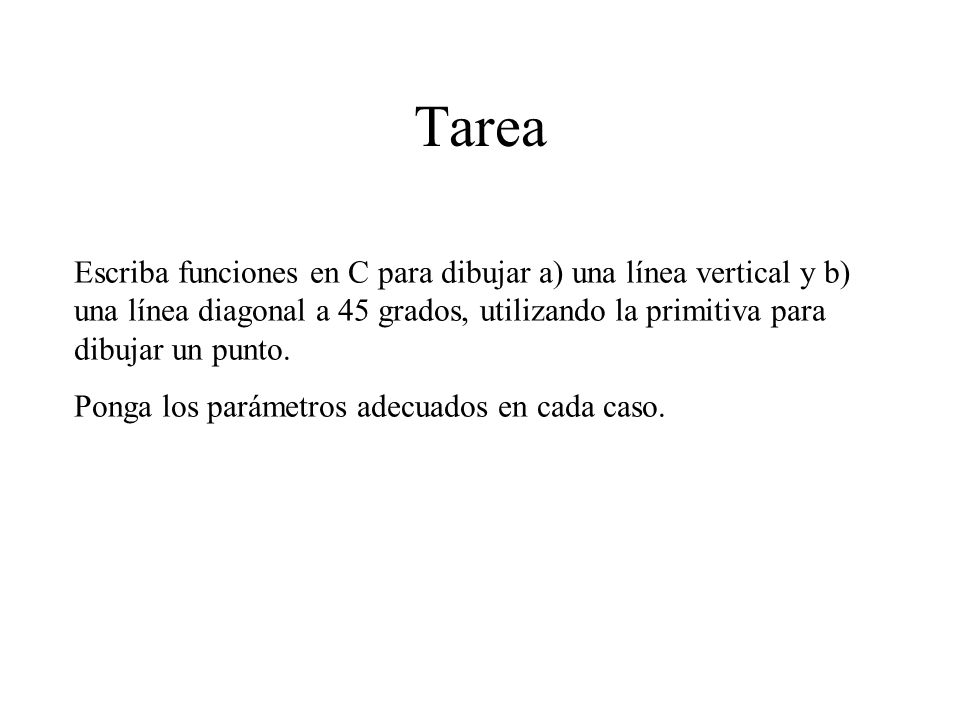

8 Tarea Escriba funciones en C para dibujar a) una línea vertical y b) una línea diagonal a 45 grados, utilizando la primitiva para dibujar un punto. Ponga los parámetros adecuados en cada caso.

9 Dibujo de Líneas Rectas
Una línea recta debe dibujarse como una sucesión de píxeles. Efecto de escalera que se produce cuando se genera una línea como una serie de píxeles.

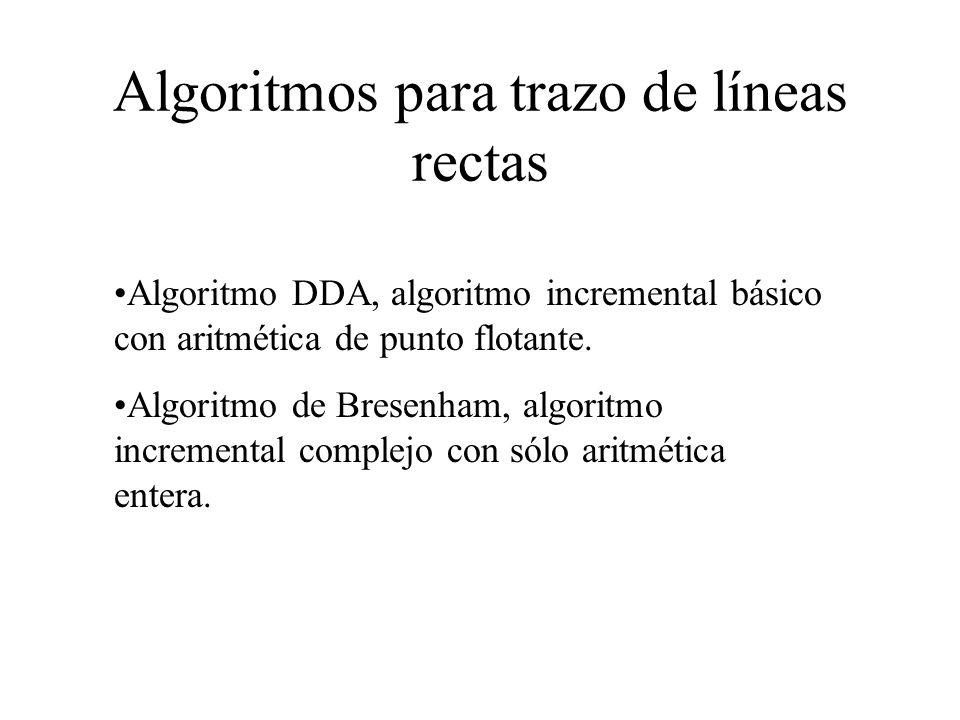

10 Algoritmos para trazo de líneas rectas
Algoritmo DDA, algoritmo incremental básico con aritmética de punto flotante. Algoritmo de Bresenham, algoritmo incremental complejo con sólo aritmética entera.

11 Algoritmo DDA Ecuación básica de la recta
m es la pendiente y b la intersección con el eje y

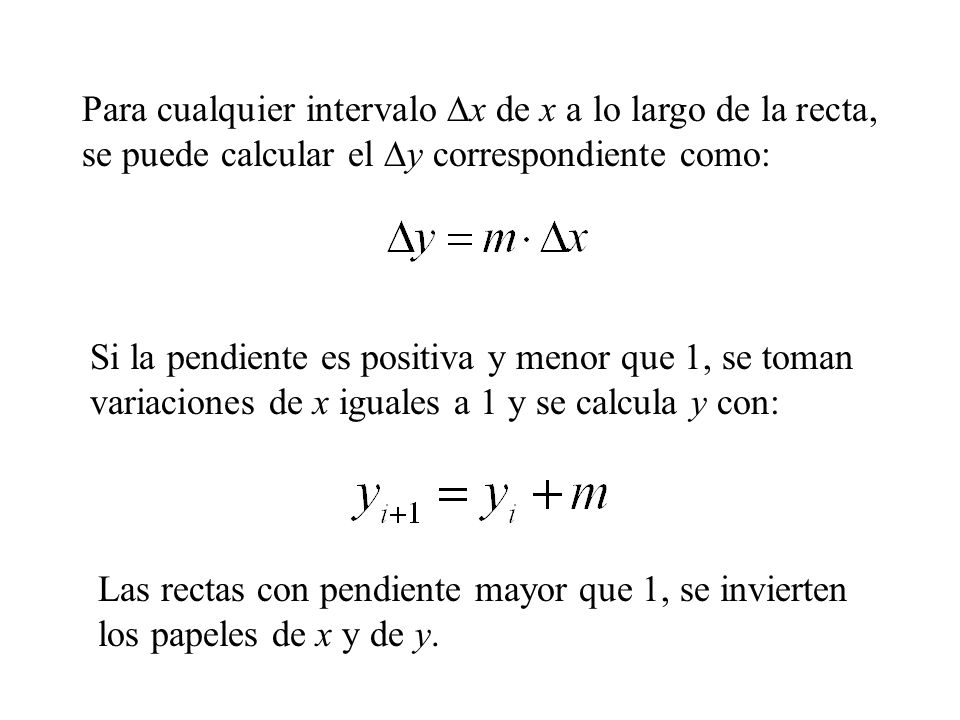

12 Para cualquier intervalo Dx de x a lo largo de la recta, se puede calcular el Dy correspondiente como: Si la pendiente es positiva y menor que 1, se toman variaciones de x iguales a 1 y se calcula y con: Las rectas con pendiente mayor que 1, se invierten los papeles de x y de y.

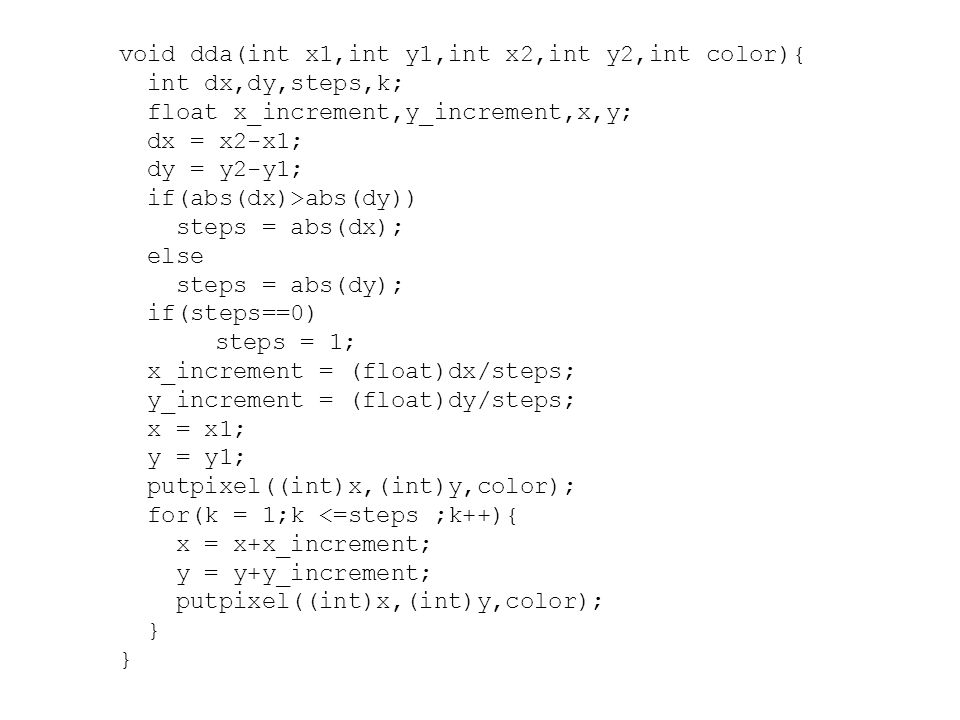

13 void dda(int x1,int y1,int x2,int y2,int color){
int dx,dy,steps,k; float x_increment,y_increment,x,y; dx = x2-x1; dy = y2-y1; if(abs(dx)>abs(dy)) steps = abs(dx); else steps = abs(dy); if(steps==0) steps = 1; x_increment = (float)dx/steps; y_increment = (float)dy/steps; x = x1; y = y1; putpixel((int)x,(int)y,color); for(k = 1;k <=steps ;k++){ x = x+x_increment; y = y+y_increment; }

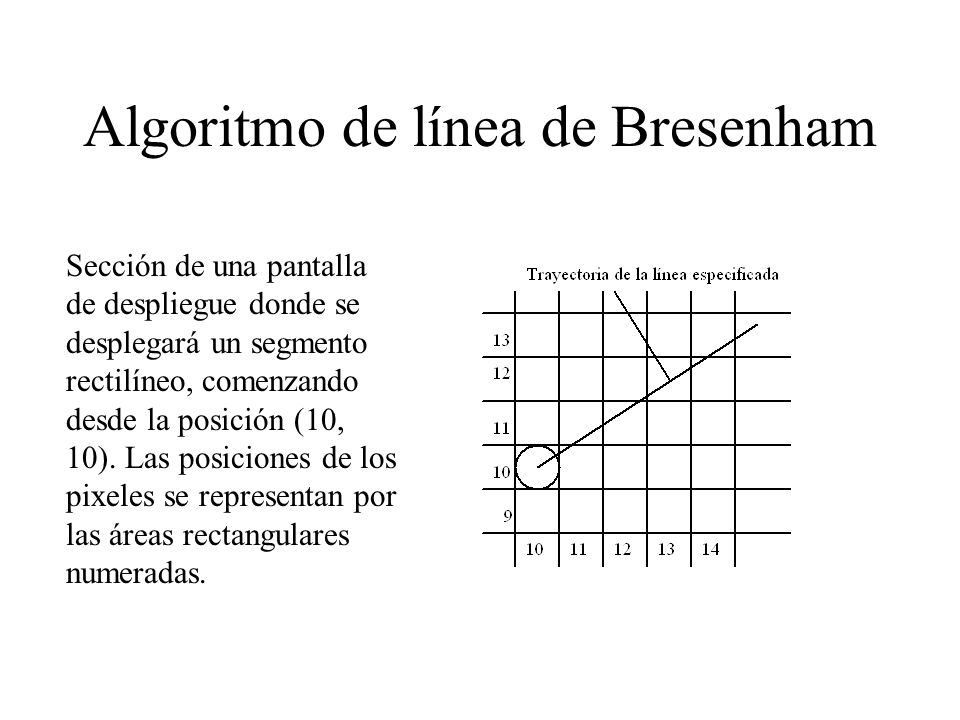

14 Algoritmo de línea de Bresenham
Sección de una pantalla de despliegue donde se desplegará un segmento rectilíneo, comenzando desde la posición (10, 10). Las posiciones de los pixeles se representan por las áreas rectangulares numeradas.

15 Sección de una pantalla de despliegue donde se desplegará un segmento rectilineo con pendiente negativa, comenzando desde la posición (10, 12). El siguiente pixel que se grafique en cada uno de estos ejemplos será aquel cuyo valor de y esta más próximo a la posición real de y sobre la recta.

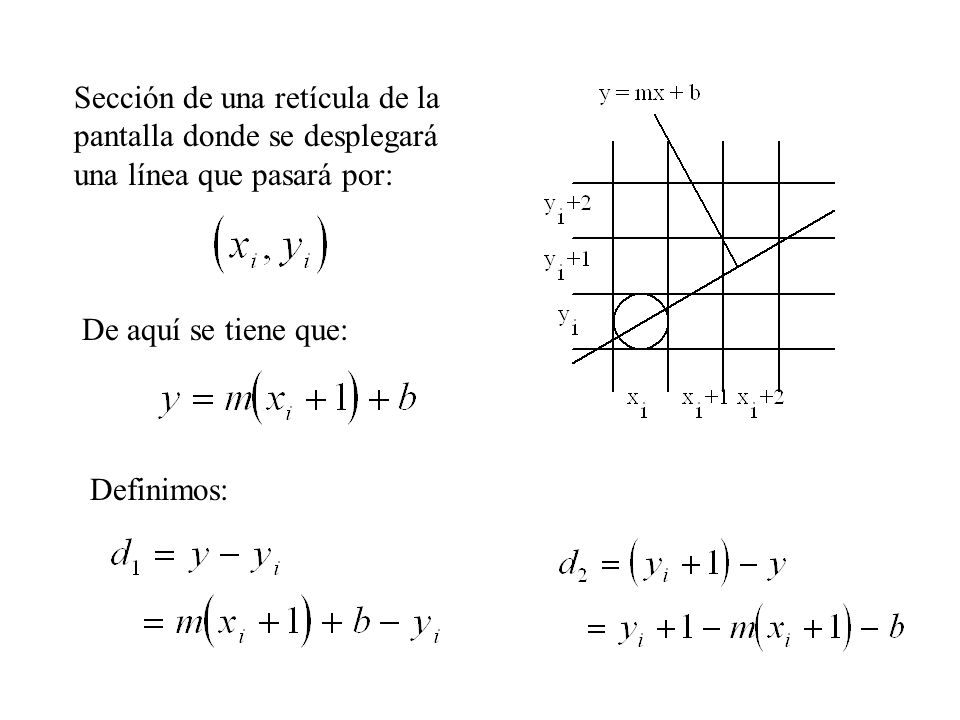

16 Sección de una retícula de la pantalla donde se desplegará una línea que pasará por:
De aquí se tiene que: Definimos:

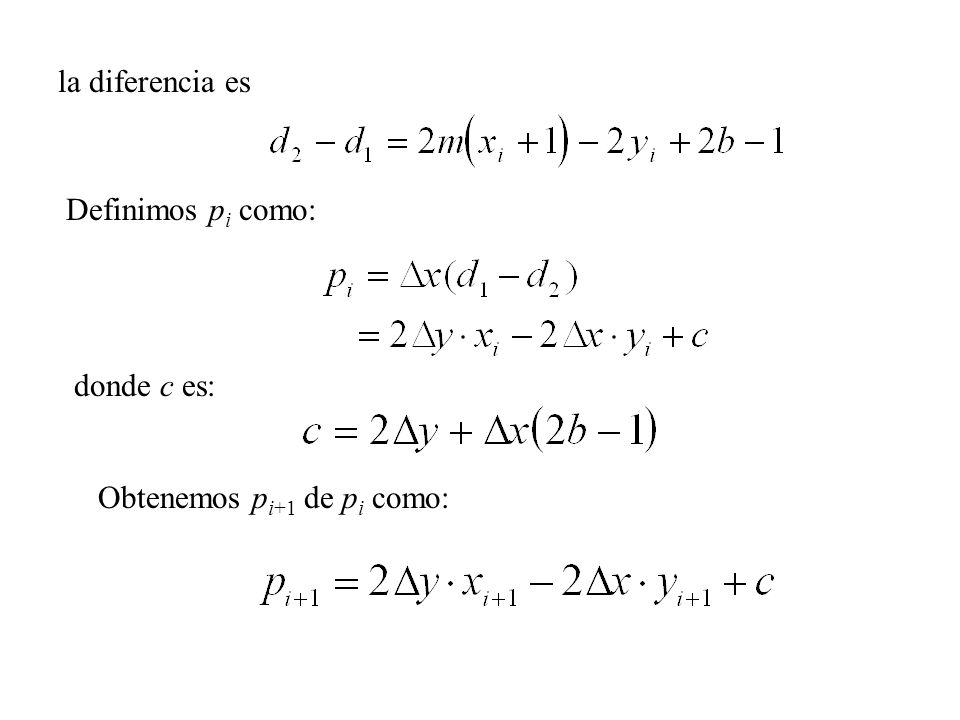

17 la diferencia es Definimos pi como: donde c es: Obtenemos pi+1 de pi como:

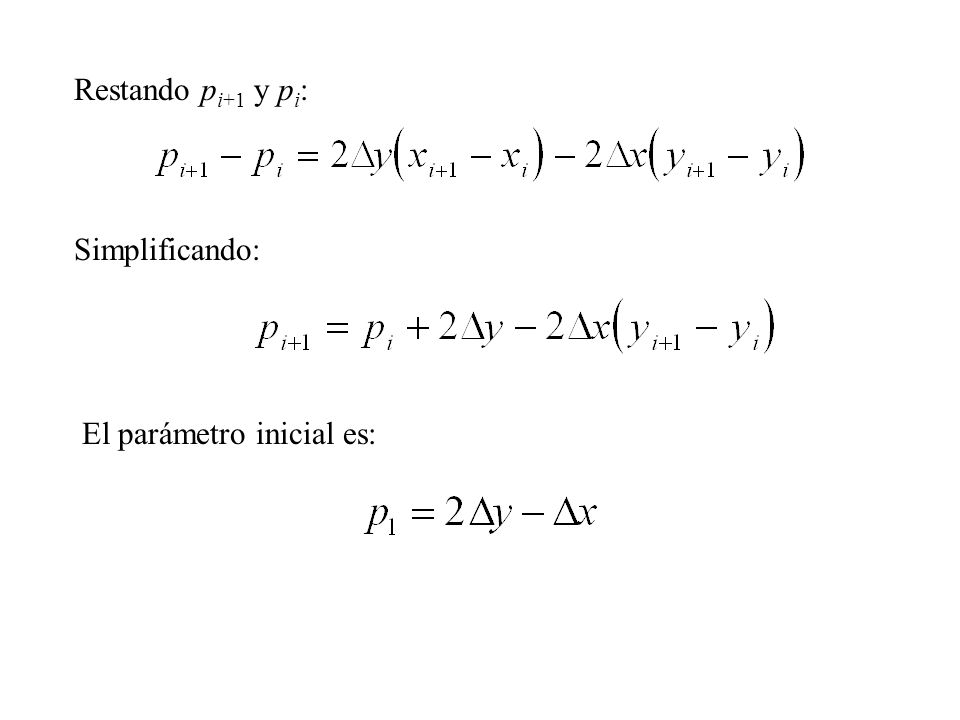

18 Restando pi+1 y pi: Simplificando: El parámetro inicial es:

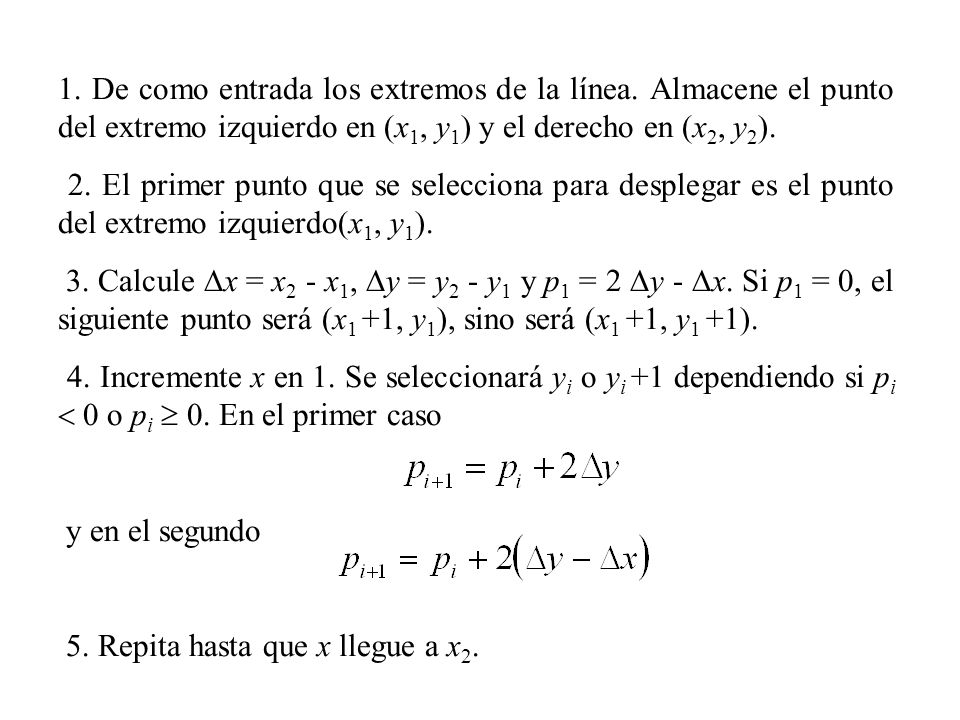

19 1. De como entrada los extremos de la línea
1. De como entrada los extremos de la línea. Almacene el punto del extremo izquierdo en (x1, y1) y el derecho en (x2, y2).  2. El primer punto que se selecciona para desplegar es el punto del extremo izquierdo(x1, y1).  3. Calcule Dx = x2 - x1, Dy = y2 - y1 y p1 = 2 Dy - Dx. Si p1 = 0, el siguiente punto será (x1 +1, y1), sino será (x1 +1, y1 +1).  4. Incremente x en 1. Se seleccionará yi o yi +1 dependiendo si pi  0 o pi  0. En el primer caso  y en el segundo  5. Repita hasta que x llegue a x2.

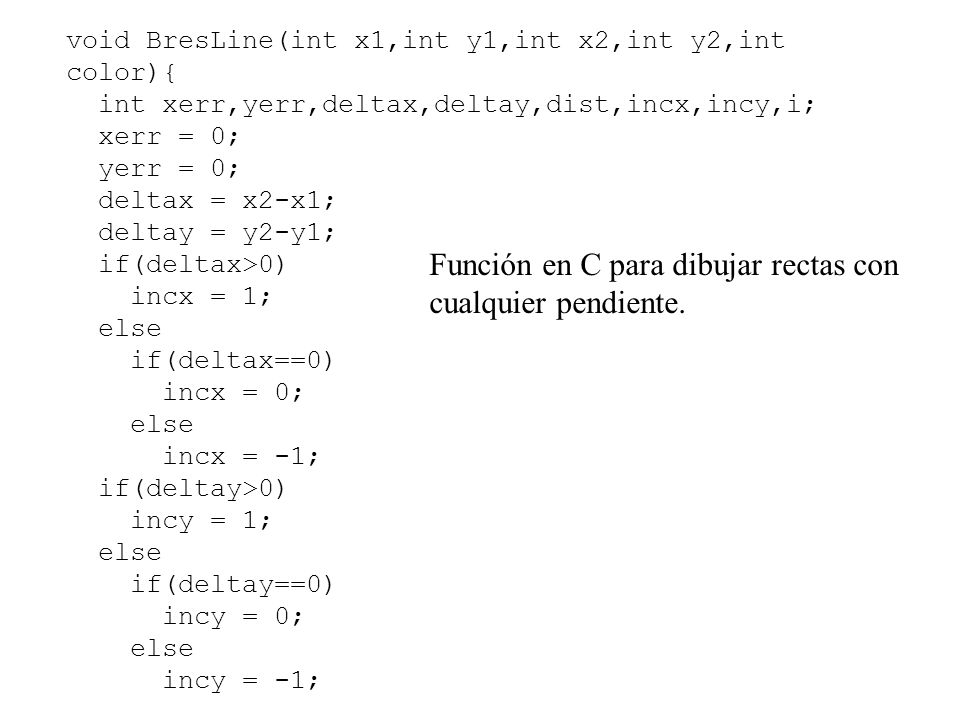

20 Función en C para dibujar rectas con cualquier pendiente.
void BresLine(int x1,int y1,int x2,int y2,int color){ int xerr,yerr,deltax,deltay,dist,incx,incy,i; xerr = 0; yerr = 0; deltax = x2-x1; deltay = y2-y1; if(deltax>0) incx = 1; else if(deltax==0) incx = 0; incx = -1; if(deltay>0) incy = 1; if(deltay==0) incy = 0; incy = -1; Función en C para dibujar rectas con cualquier pendiente.

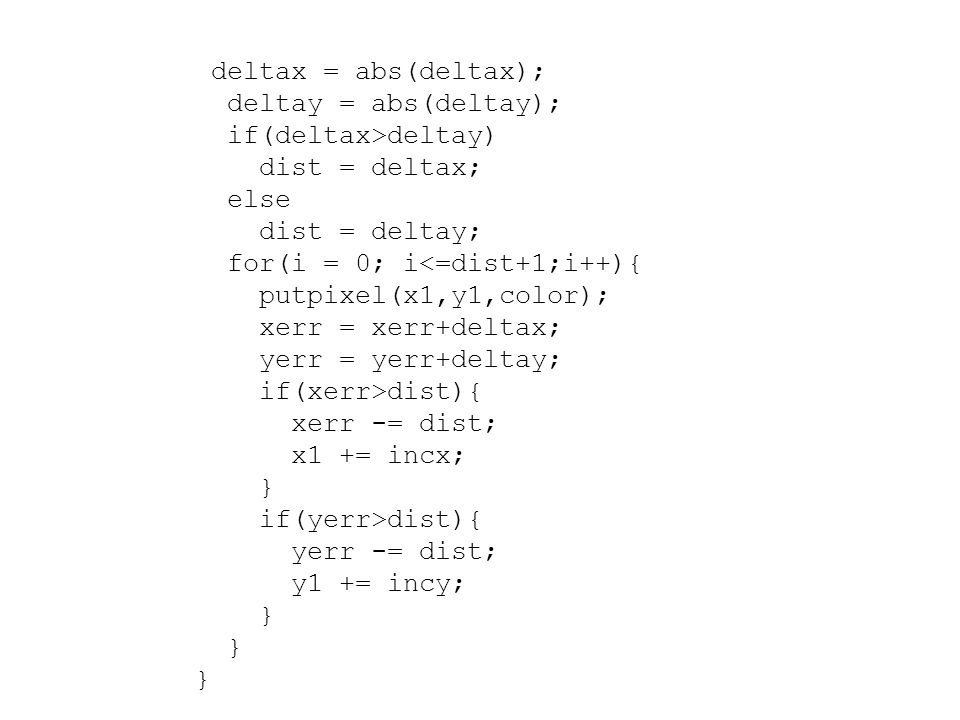

21 deltax = abs(deltax); deltay = abs(deltay); if(deltax>deltay) dist = deltax; else dist = deltay; for(i = 0; i<=dist+1;i++){ putpixel(x1,y1,color); xerr = xerr+deltax; yerr = yerr+deltay; if(xerr>dist){ xerr -= dist; x1 += incx; } if(yerr>dist){ yerr -= dist; y1 += incy;

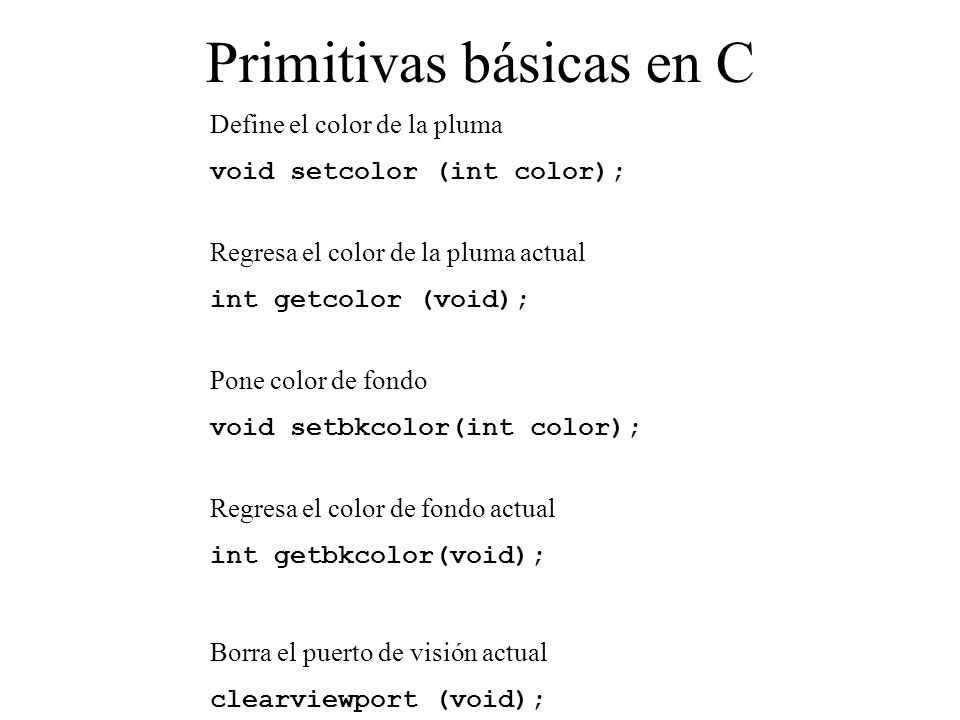

22 Primitivas básicas en C
Define el color de la pluma void setcolor (int color); Regresa el color de la pluma actual int getcolor (void); Pone color de fondo void setbkcolor(int color); Regresa el color de fondo actual int getbkcolor(void); Borra el puerto de visión actual clearviewport (void);

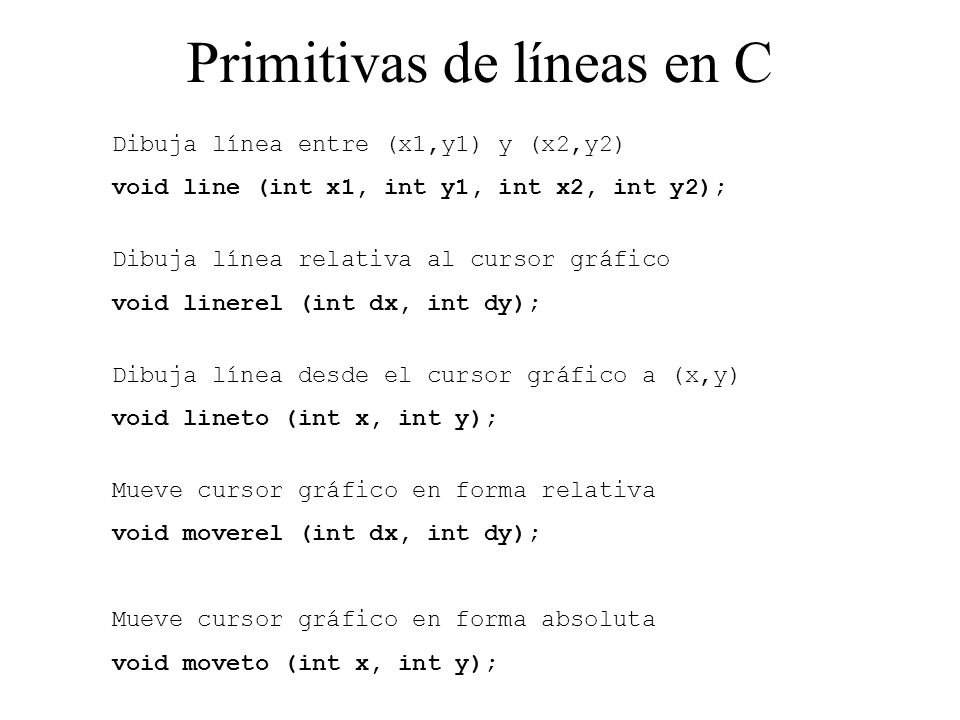

23 Primitivas de líneas en C
Dibuja línea entre (x1,y1) y (x2,y2) void line (int x1, int y1, int x2, int y2); Dibuja línea relativa al cursor gráfico void linerel (int dx, int dy); Dibuja línea desde el cursor gráfico a (x,y) void lineto (int x, int y); Mueve cursor gráfico en forma relativa void moverel (int dx, int dy); Mueve cursor gráfico en forma absoluta void moveto (int x, int y);

24 Polígono con line void poligono(int x, int y, int r,int c, int n){ x,y
/*dibuja un polígono regular de n lados con centro en x,y inscrito en un círculo de radio r y de color c*/ float PI = ; float a = PI/2-PI/n; int x1 = (int)(x-r*cos(a)); int y1 = (int)(y+r*sin(a)); putpixel(x,y,c); setcolor(c); for(int i = 2; i<=n+1;i++){ a = a+2*PI/n; int x2 = (int)(x-r*cos(a)); int y2 = (int)(y+r*sin(a)); line(x1,y1,x2,y2); x1 = x2; y1 = y2; } x,y r a a = p/n x – r cos(a), y + r sin(a)

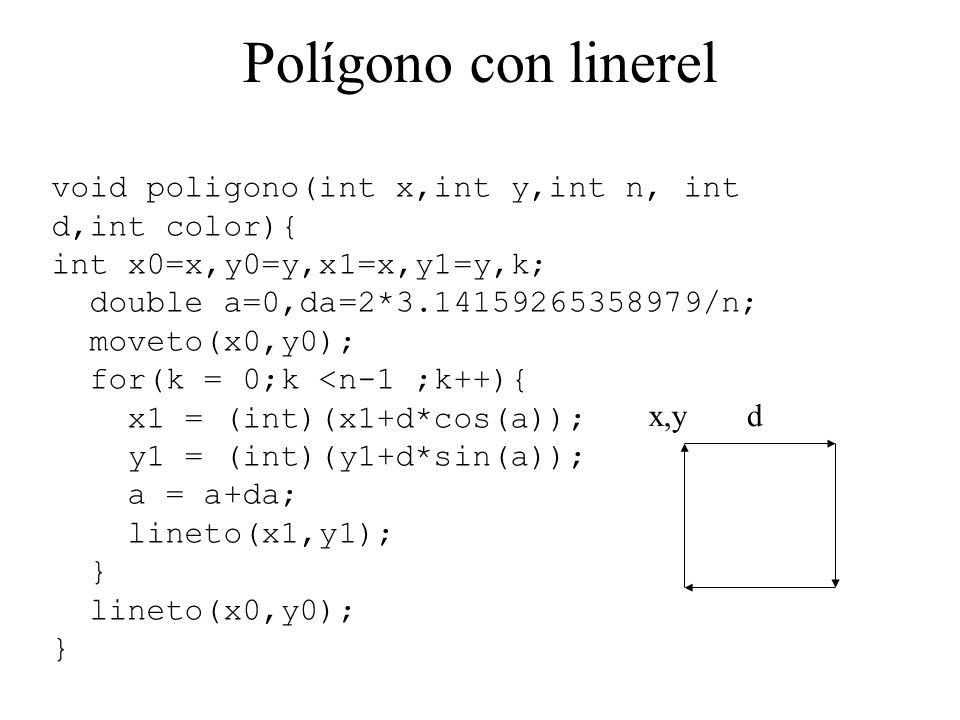

25 Polígono con linerel void poligono(int x,int y,int n, int d,int color){ int x0=x,y0=y,x1=x,y1=y,k; double a=0,da=2* /n; moveto(x0,y0); for(k = 0;k <n-1 ;k++){ x1 = (int)(x1+d*cos(a)); y1 = (int)(y1+d*sin(a)); a = a+da; lineto(x1,y1); } lineto(x0,y0); x,y d

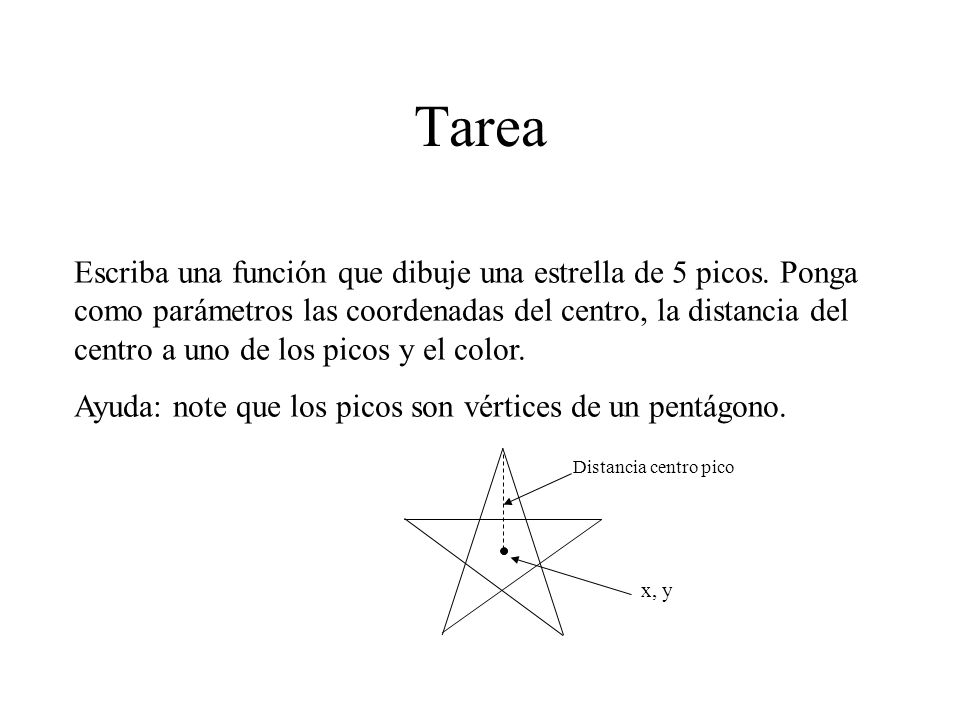

26 Tarea Escriba una función que dibuje una estrella de 5 picos. Ponga como parámetros las coordenadas del centro, la distancia del centro a uno de los picos y el color. Ayuda: note que los picos son vértices de un pentágono. Distancia centro pico x, y

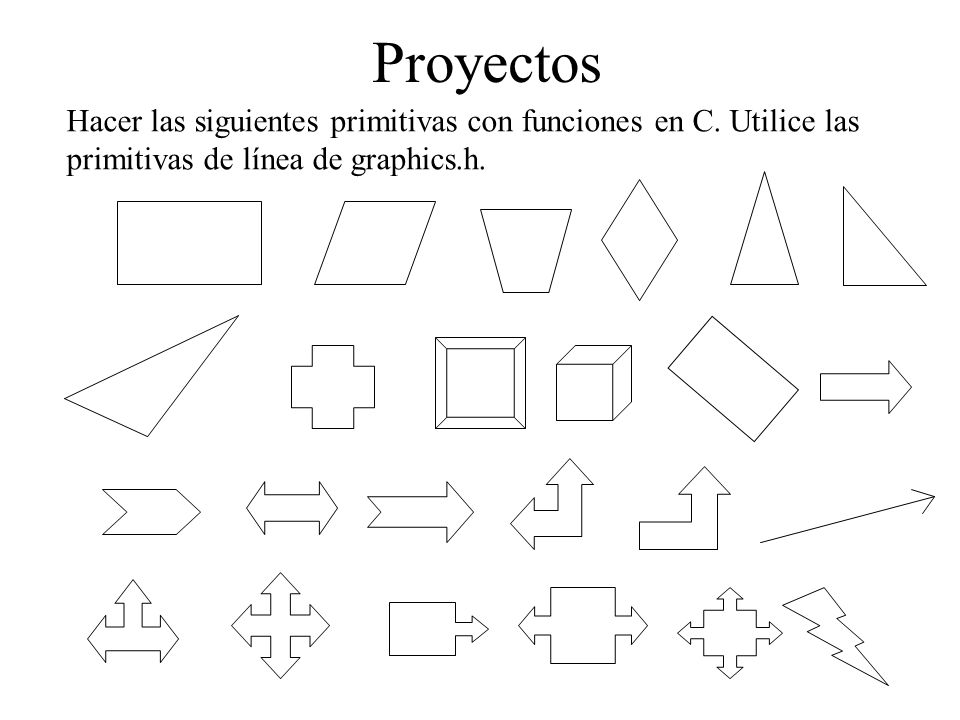

27 Proyectos Hacer las siguientes primitivas con funciones en C. Utilice las primitivas de línea de graphics.h.

28 Algoritmos de generación de circunferencias
La ecuación de la circunferencia en coordenadas rectangulares es De ésta se puede despejar y como sigue:

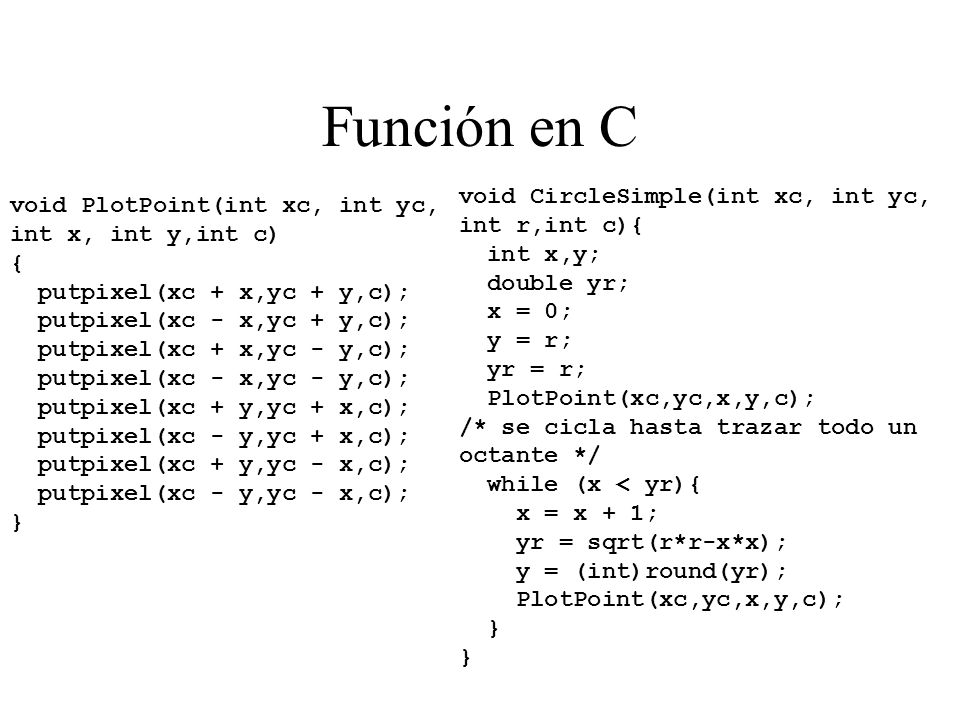

29 Función en C void CircleSimple(int xc, int yc, int r,int c){
int x,y; double yr; x = 0; y = r; yr = r; PlotPoint(xc,yc,x,y,c); /* se cicla hasta trazar todo un octante */ while (x < yr){ x = x + 1; yr = sqrt(r*r-x*x); y = (int)round(yr); } void PlotPoint(int xc, int yc, int x, int y,int c) { putpixel(xc + x,yc + y,c); putpixel(xc - x,yc + y,c); putpixel(xc + x,yc - y,c); putpixel(xc - x,yc - y,c); putpixel(xc + y,yc + x,c); putpixel(xc - y,yc + x,c); putpixel(xc + y,yc - x,c); putpixel(xc - y,yc - x,c); }

30 Círculo básico en Java void CircleSimple(Graphics g, int xc, int yc, int r){   int x,y;   double yr;   x = 0;   y = r;   yr = r;   PlotPoint(x,y); /* se cicla hasta trazar todo un octante */   while (x < yr){     x = x + 1;     yr = Math.sqrt(r*r-x*x);     y = (int)Math.round(yr);     PlotPoint(x,y);   } }

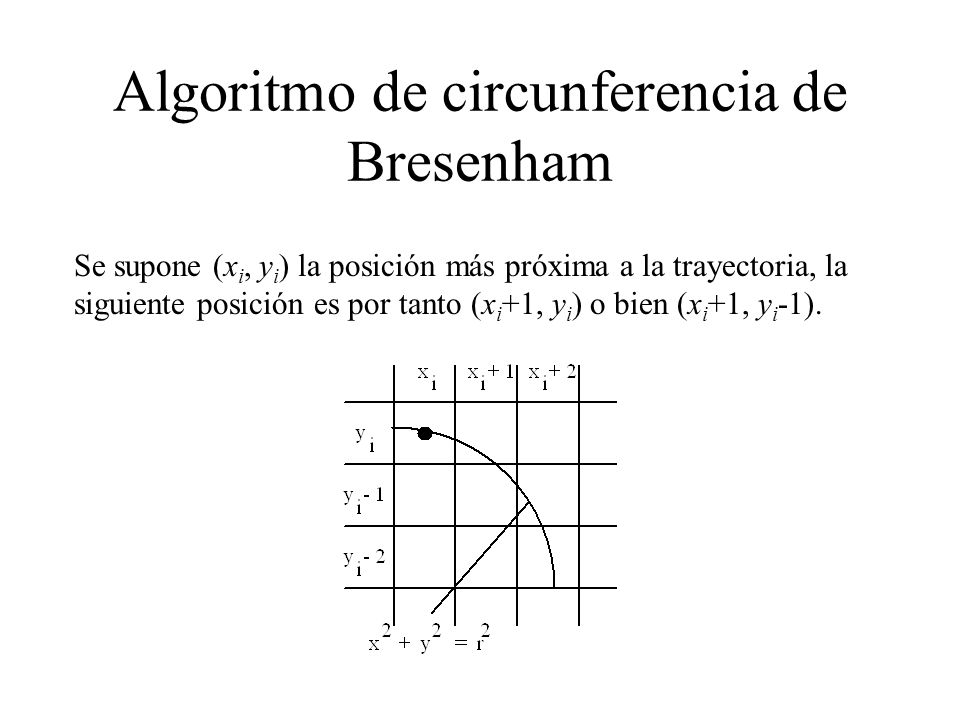

31 Algoritmo de circunferencia de Bresenham
Se supone (xi, yi) la posición más próxima a la trayectoria, la siguiente posición es por tanto (xi+1, yi) o bien (xi+1, yi-1).

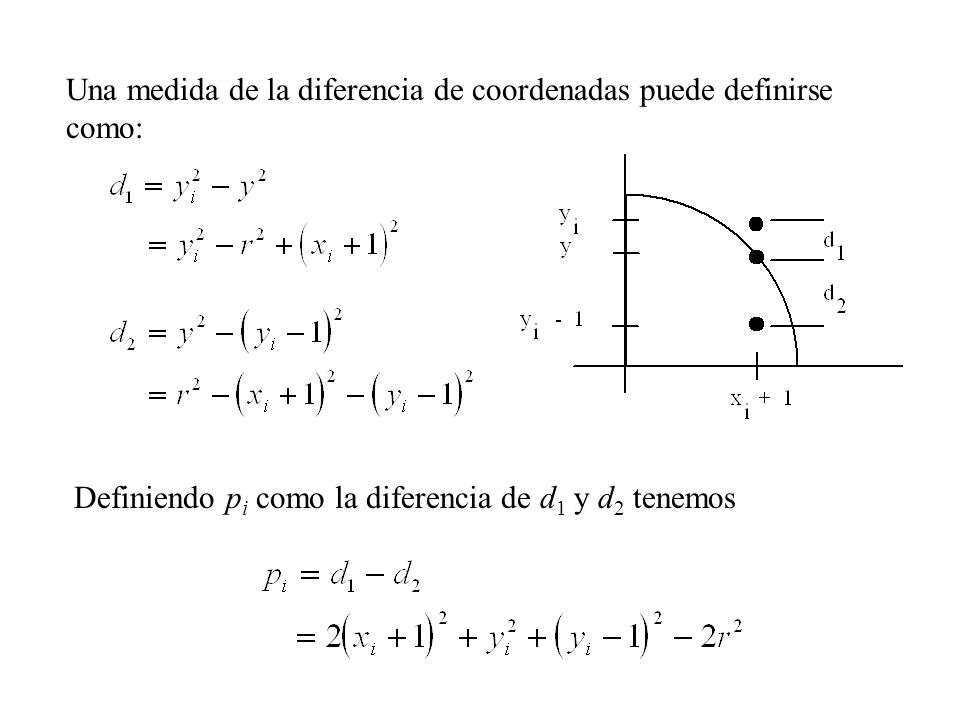

32 Una medida de la diferencia de coordenadas puede definirse como:
Definiendo pi como la diferencia de d1 y d2 tenemos

33 El valor de pi+1 es: Simplificando p1 se obtiene de (x1, y1) = (0, r)

34 1. Seleccione la primera posición como
2. Calcule el primer parámetro como si pi <0, la siguiente posición es (xi+1, yi), si no es (xi+1, yi-1) 3. Incremente x en 1. Seleccione pi+1 si pi <0 como y en caso contrario si pi+1 <0 el siguiente punto será(xi+2, yi+1). De lo contrario es (xi+2, yi+1 – 1). La coordenada y es yi+1=yi, si pi <0 o bien yi+1= yi–1 si pi  0. 4. Repita el paso 3 hasta que x y y sean iguales.

35 Algoritmo de punto medio para la circunferencia
El método de trazo del punto medio de la circunferencia se basa en la definición de la función circunferencia: Un punto (x,y) arbitrario cumple con lo siguiente

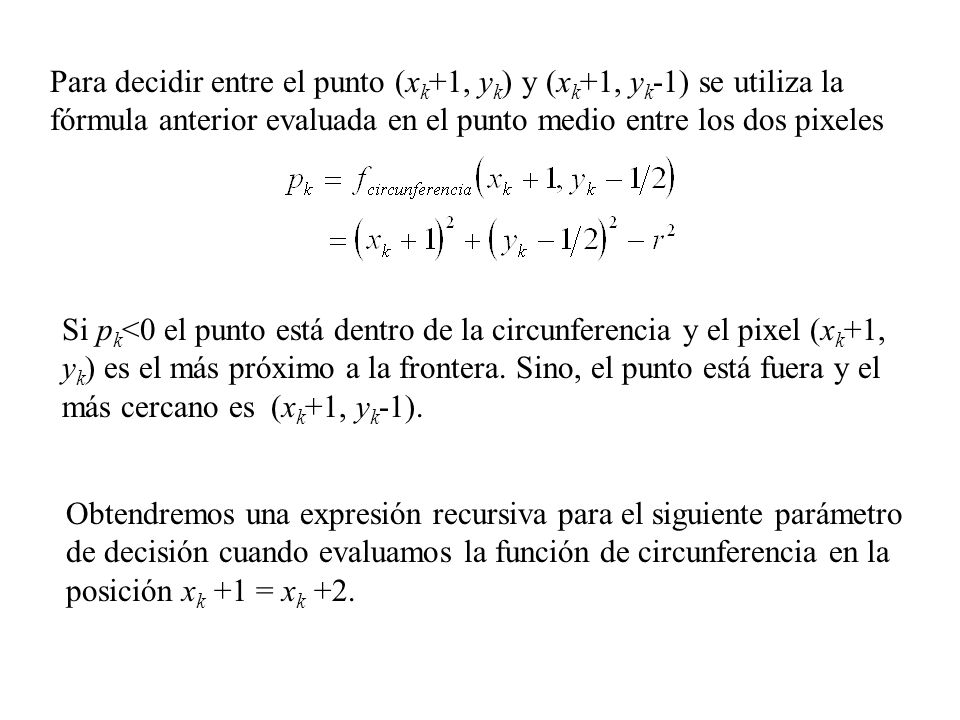

36 Para decidir entre el punto (xk+1, yk) y (xk+1, yk-1) se utiliza la fórmula anterior evaluada en el punto medio entre los dos pixeles Si pk<0 el punto está dentro de la circunferencia y el pixel (xk+1, yk) es el más próximo a la frontera. Sino, el punto está fuera y el más cercano es (xk+1, yk-1). Obtendremos una expresión recursiva para el siguiente parámetro de decisión cuando evaluamos la función de circunferencia en la posición xk +1 = xk +2.

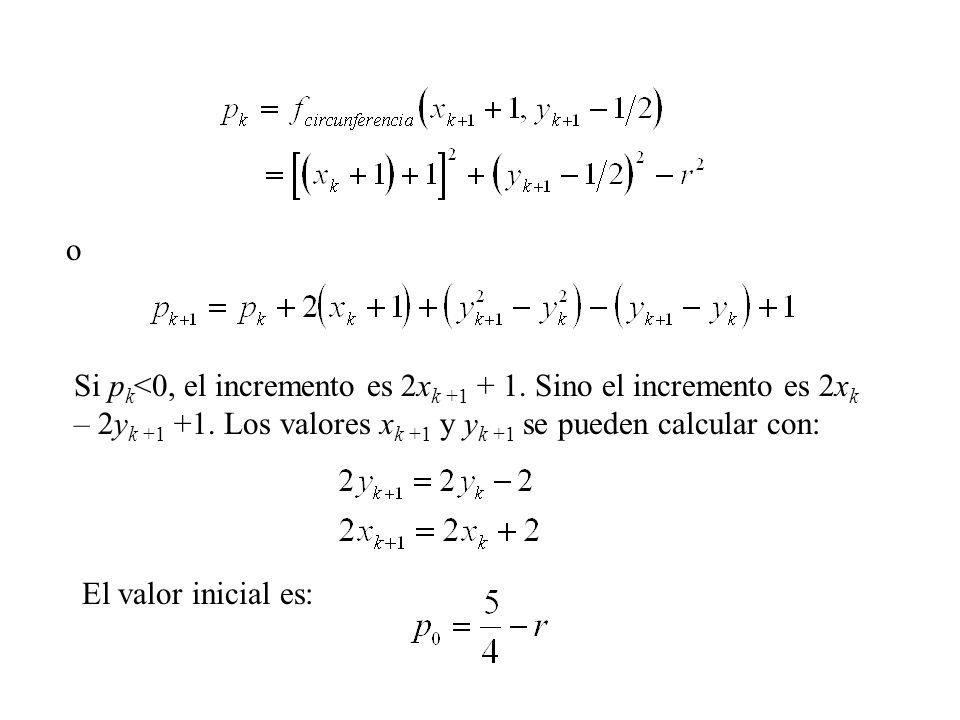

37 o Si pk<0, el incremento es 2xk Sino el incremento es 2xk – 2yk Los valores xk +1 y yk +1 se pueden calcular con: El valor inicial es:

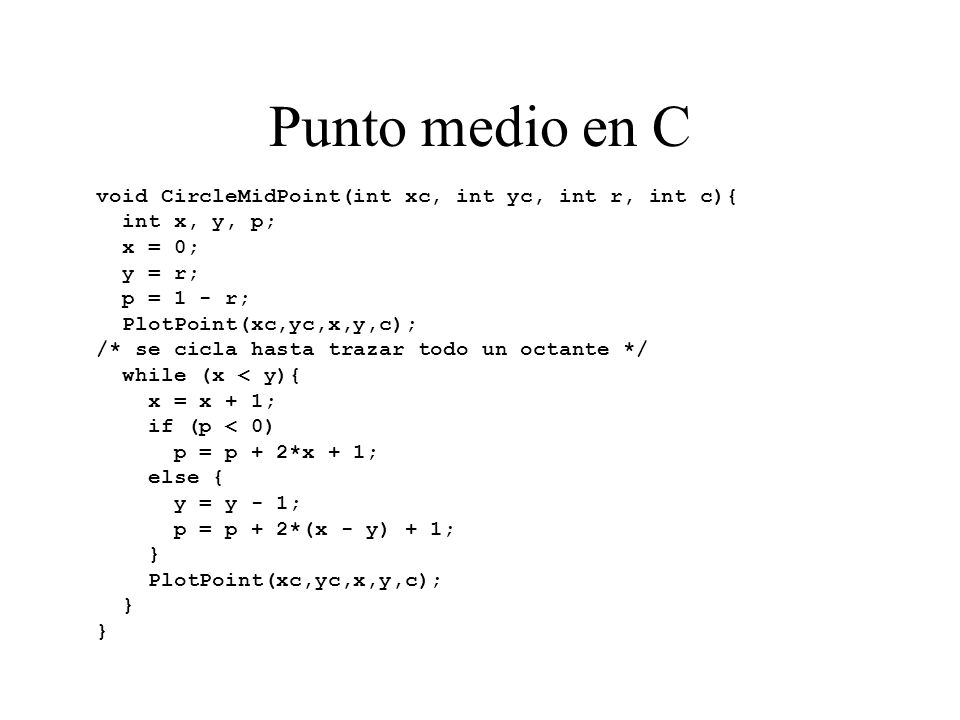

38 Punto medio en C void CircleMidPoint(int xc, int yc, int r, int c){
int x, y, p; x = 0; y = r; p = 1 - r; PlotPoint(xc,yc,x,y,c); /* se cicla hasta trazar todo un octante */ while (x < y){ x = x + 1; if (p < 0) p = p + 2*x + 1; else { y = y - 1; p = p + 2*(x - y) + 1; }

39 Punto medio en Java void CircleMidPoint(Graphics g, int xc, int yc, int r){ int x, y, p; x = 0; y = r; p = 1 - r; PlotPoint(g,xc,yc,x,y); /* se cicla hasta trazar todo un octante */ while (x < y){ x = x + 1; if (p < 0) p = p + 2*x + 1; else { y = y - 1; p = p + 2*(x - y) + 1; }

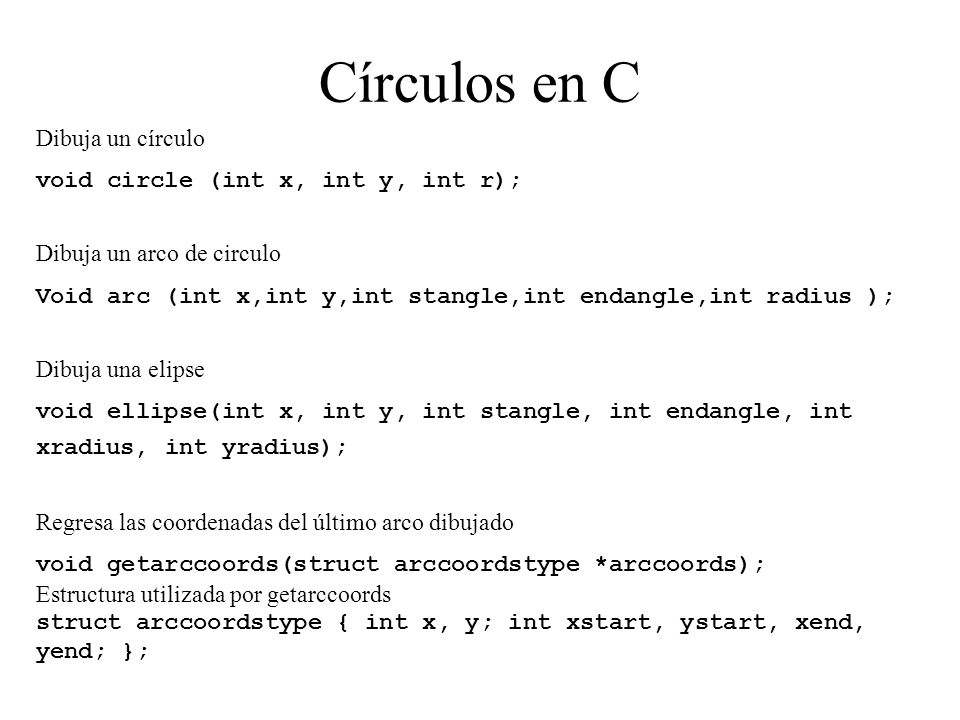

40 Círculos en C Dibuja un círculo void circle (int x, int y, int r);
Dibuja un arco de circulo Void arc (int x,int y,int stangle,int endangle,int radius ); Dibuja una elipse void ellipse(int x, int y, int stangle, int endangle, int xradius, int yradius); Regresa las coordenadas del último arco dibujado void getarccoords(struct arccoordstype *arccoords); Estructura utilizada por getarccoords struct arccoordstype { int x, y; int xstart, ystart, xend, yend; };

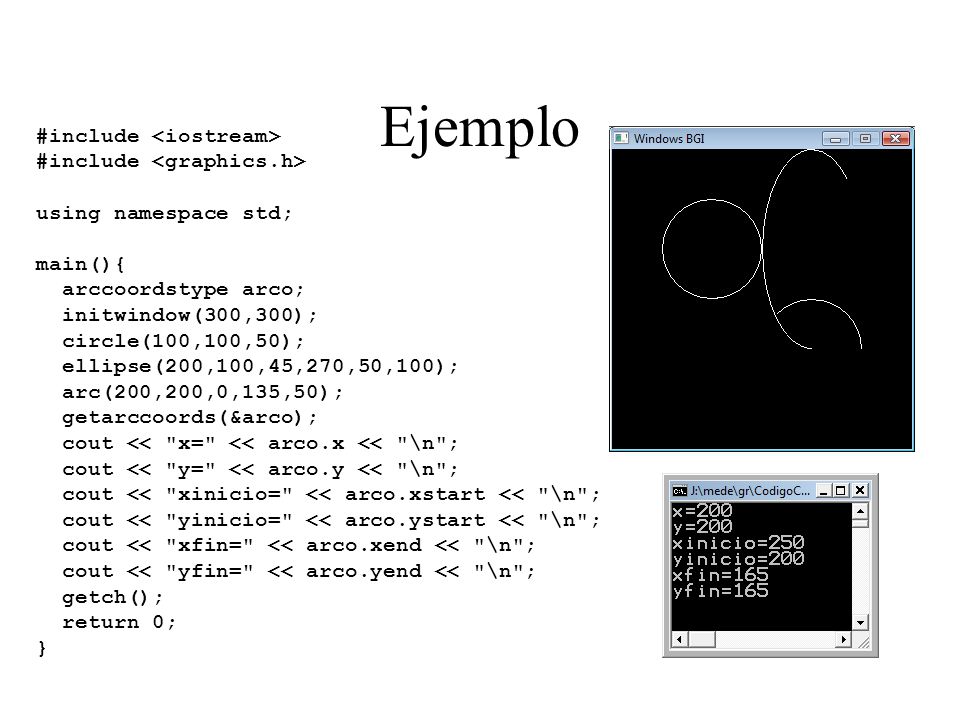

41 Ejemplo #include <iostream> #include <graphics.h>
using namespace std; main(){ arccoordstype arco; initwindow(300,300); circle(100,100,50); ellipse(200,100,45,270,50,100); arc(200,200,0,135,50); getarccoords(&arco); cout << "x=" << arco.x << "\n"; cout << "y=" << arco.y << "\n"; cout << "xinicio=" << arco.xstart << "\n"; cout << "yinicio=" << arco.ystart << "\n"; cout << "xfin=" << arco.xend << "\n"; cout << "yfin=" << arco.yend << "\n"; getch(); return 0; }

42 Dibujo de una compuerta and
Centro de la compuerta: x, y x – 2*tamanio y – 2*tamanio x + 2*tamanio y – 2*tamanio x – 4*tamanio y – tamanio Arco con centro en: x + 2*tamanio, y Radio de:2*tamanio de 0 a 90 grados. x – 2*tamanio y – tamanio Arco con centro en: x + 2*tamanio, y+1 Radio de:2*tamanio de 270 a 360 grados. x + 4*tamanio y + tamanio x + 6*tamanio, y x + 2*tamanio y + tamanio x + 4*tamanio, y x – 2*tamanio y + 2*tamanio x +2 *tamanio y +2 *tamanio

43 Dibujo de una compuerta and
void dibujaAnd(int x, int y, int size){ int x1 = x-2*size; int y1 = y-2*size; line(x1,y1,x1,y1+4*size); line(x1,y1,x1+4*size,y1); line(x1,y1+4*size,x1+4*size,y1+4*size); line(x+4*size,y,x+5*size,y); line(x-2*size,y+size,x-3*size,y+size); line(x-2*size,y-size,x-3*size,y-size); arc(x+2*size,y,0,90,2*size); arc(x+2*size,y,270,360,2*size); }

44 Dibujo de una compuerta or
Circulo con centro en: x-4*tqamanio, y Radio de:4*tamanio. viewport(x-2*tamanio,y-2*tamanio, x+6*tamanio,y+2*tamanio) Centro de la compuerta: x, y x – 2*tamanio y – 2*tamanio x,y – 2*tamanio Arco con centro en: x, y+2*tamanio Radio de:4*tamanio de 0 a 90 grados. viewport(x,y-2*tamanio,x+6*tamanio,y) x – 4*tamanio y – tamanio x – 2*tamanio y – tamanio Arco con centro en: x, y - 2*tamanio+1 Radio de:2*tamanio de 270 a 360 grados. viewport(x,y,x+6*tamanio,y+2*tamanio) x + 4*tamanio y + tamanio x + 4*tamanio*cos(30)+tamanio, y x +2*tamanio y +tamanio x + 4*tamanio*cos(30), y x – 2*tamanio y + 2*tamanio x, y +2 *tamanio 44

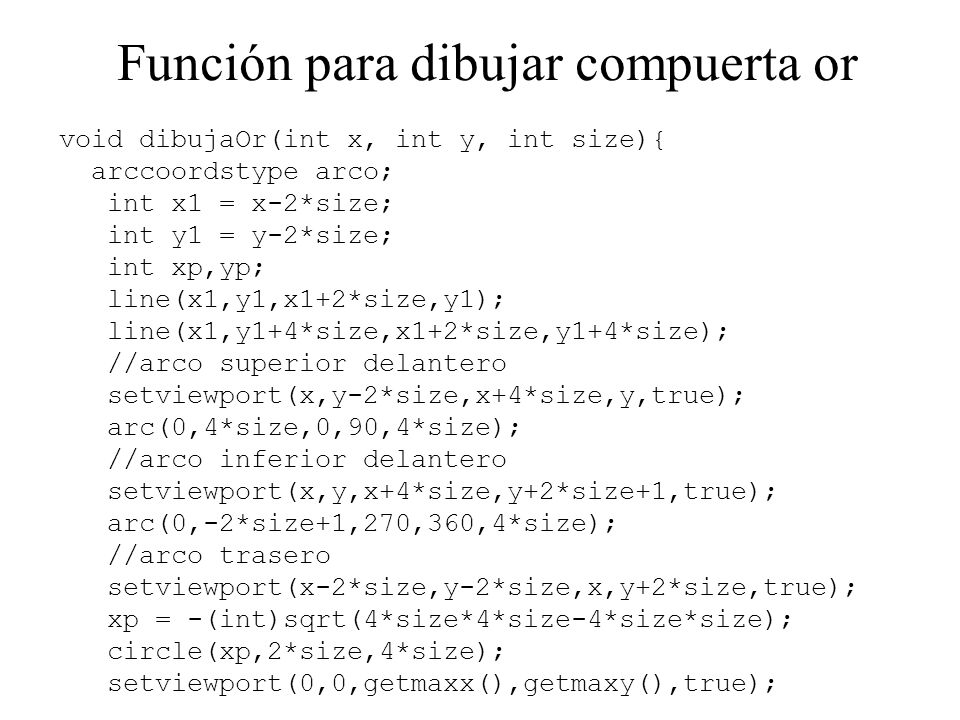

45 Función para dibujar compuerta or
void dibujaOr(int x, int y, int size){ arccoordstype arco; int x1 = x-2*size; int y1 = y-2*size; int xp,yp; line(x1,y1,x1+2*size,y1); line(x1,y1+4*size,x1+2*size,y1+4*size); //arco superior delantero setviewport(x,y-2*size,x+4*size,y,true); arc(0,4*size,0,90,4*size); //arco inferior delantero setviewport(x,y,x+4*size,y+2*size+1,true); arc(0,-2*size+1,270,360,4*size); //arco trasero setviewport(x-2*size,y-2*size,x,y+2*size,true); xp = -(int)sqrt(4*size*4*size-4*size*size); circle(xp,2*size,4*size); setviewport(0,0,getmaxx(),getmaxy(),true);

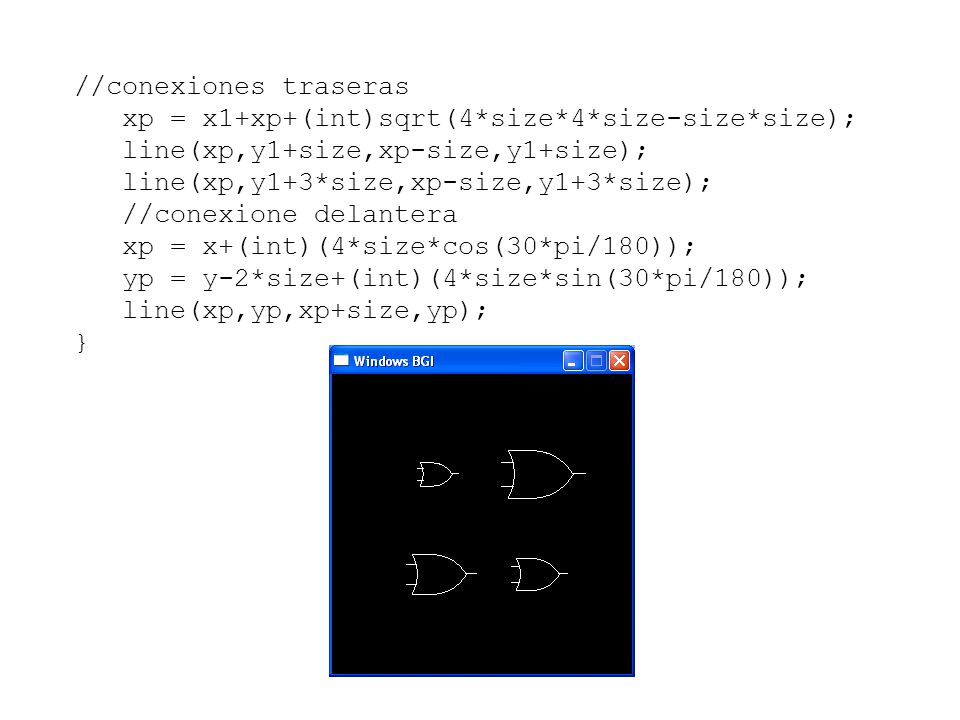

46 //conexiones traseras
xp = x1+xp+(int)sqrt(4*size*4*size-size*size); line(xp,y1+size,xp-size,y1+size); line(xp,y1+3*size,xp-size,y1+3*size); //conexione delantera xp = x+(int)(4*size*cos(30*pi/180)); yp = y-2*size+(int)(4*size*sin(30*pi/180)); line(xp,yp,xp+size,yp); }

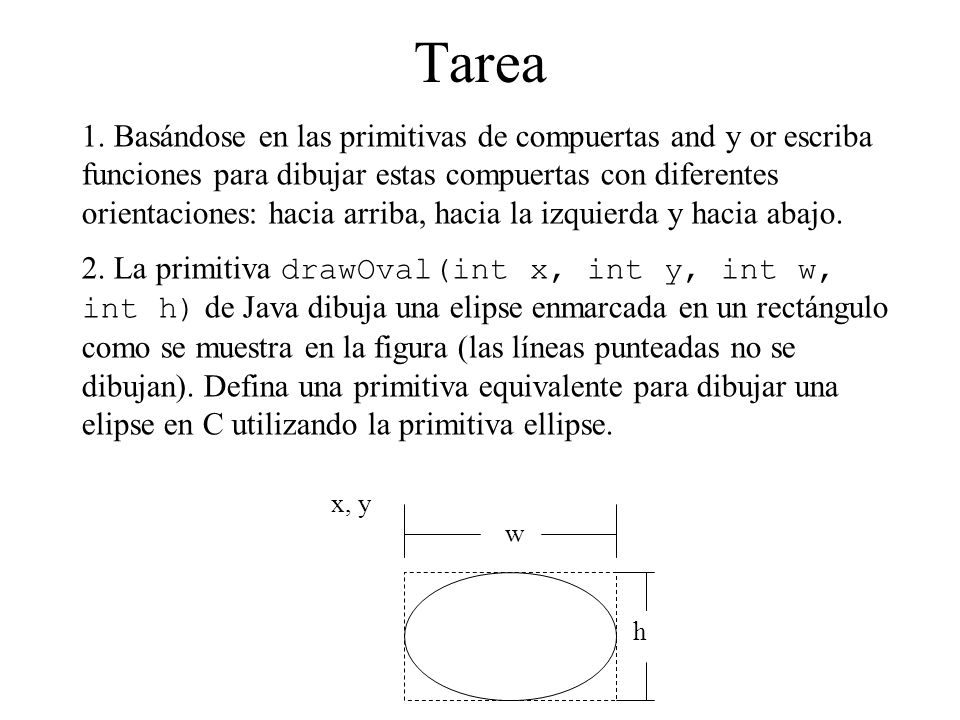

47 Tarea 1. Basándose en las primitivas de compuertas and y or escriba funciones para dibujar estas compuertas con diferentes orientaciones: hacia arriba, hacia la izquierda y hacia abajo. 2. La primitiva drawOval(int x, int y, int w, int h) de Java dibuja una elipse enmarcada en un rectángulo como se muestra en la figura (las líneas punteadas no se dibujan). Defina una primitiva equivalente para dibujar una elipse en C utilizando la primitiva ellipse. x, y w h

48 Otras primitivas Rectángulos rellenos: Los rectángulos rellenos pueden generarse fácilmente haciendo un barrido de líneas de rastreo desde la primera coordenada y a la segunda. El siguiente código hace este trabajo: void Rectangulo(int x1,int y1,int x2,int y2){ int i; for(i = y1;i<=y2; i++) line(x1, i, x2, i); }

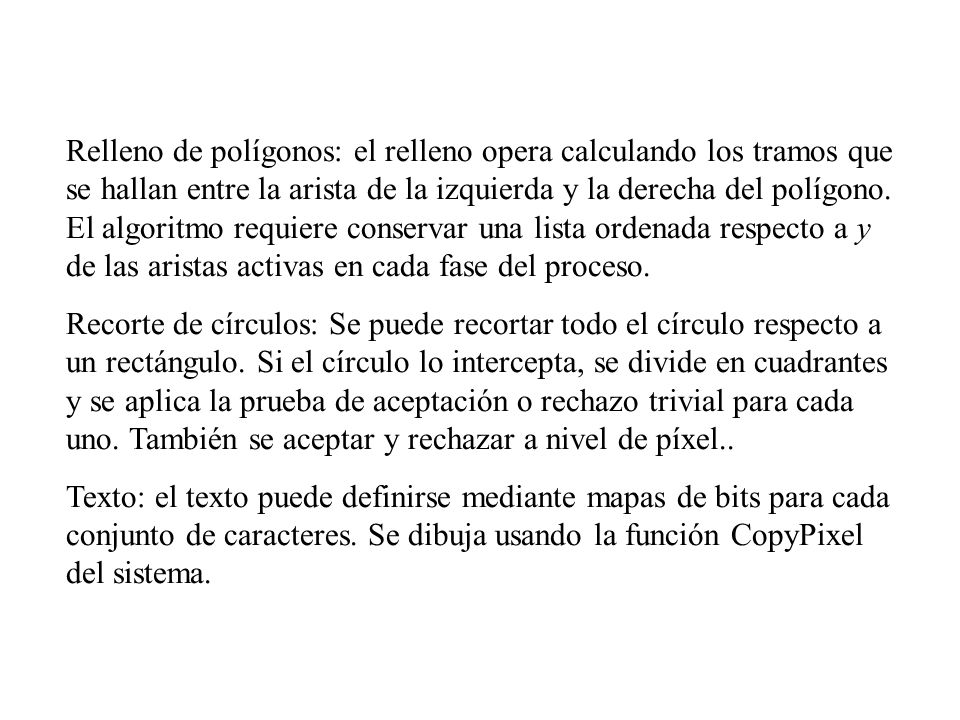

49 Relleno de polígonos: el relleno opera calculando los tramos que se hallan entre la arista de la izquierda y la derecha del polígono. El algoritmo requiere conservar una lista ordenada respecto a y de las aristas activas en cada fase del proceso. Recorte de círculos: Se puede recortar todo el círculo respecto a un rectángulo. Si el círculo lo intercepta, se divide en cuadrantes y se aplica la prueba de aceptación o rechazo trivial para cada uno. También se aceptar y rechazar a nivel de píxel.. Texto: el texto puede definirse mediante mapas de bits para cada conjunto de caracteres. Se dibuja usando la función CopyPixel del sistema.

50 Otras primitivas en C void bar (int left, int top, int right, int bottom); void bar3d (int left, int top, int right, int bottom, int depth, int topflag); void drawpoly (int numpoints, int *polypoints); void fillellipse (int x, int y, int xradius, int yradius); void fillpoly (int numpoints, int *polypoints); void floodfill (int x, int y, int border); void pieslice (int x, int y, int stangle, int endangle, int radius); void rectangle (int left, int top, int right, int bottom); void sector (int x, int y, int stangle, int endangle, int xradius, int yradius); void setfillpattern (char *upattern, int color); void setfillstyle (int pattern, int color); void setlinestyle (int linestyle, unsigned upattern, int thickness);

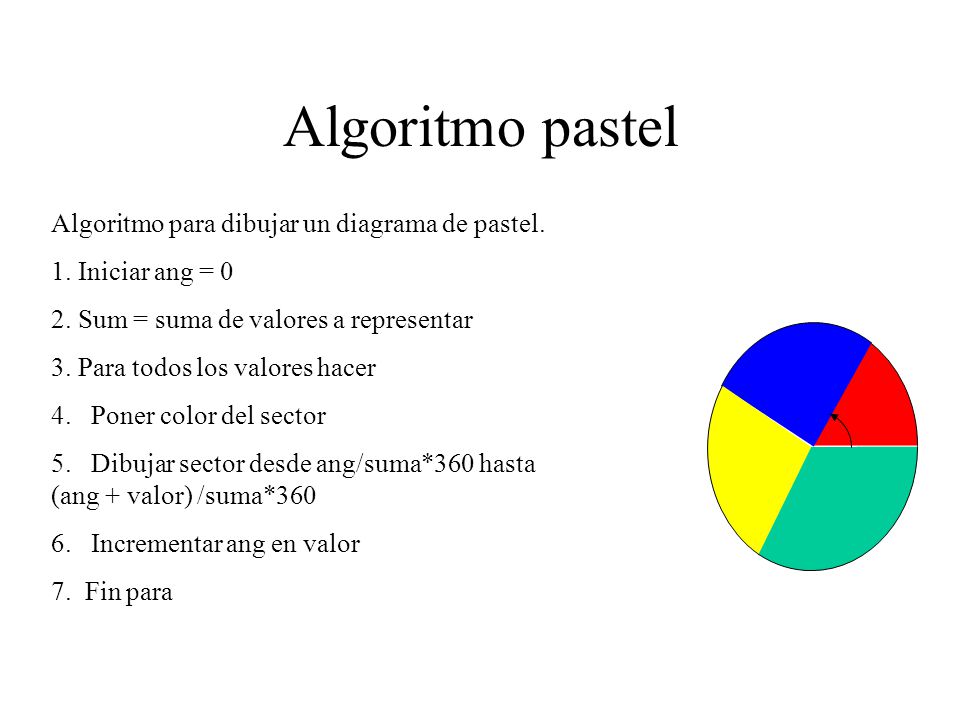

51 Algoritmo pastel Algoritmo para dibujar un diagrama de pastel.
1. Iniciar ang = 0 2. Sum = suma de valores a representar 3. Para todos los valores hacer 4. Poner color del sector 5. Dibujar sector desde ang/suma*360 hasta (ang + valor) /suma*360 6. Incrementar ang en valor 7. Fin para

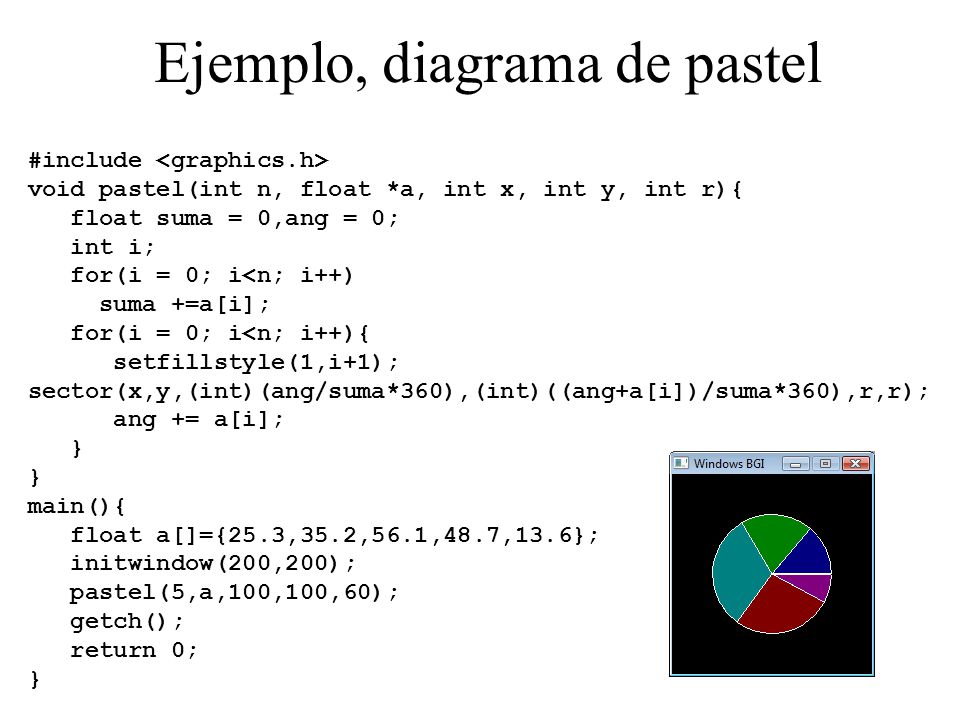

52 Ejemplo, diagrama de pastel
#include <graphics.h> void pastel(int n, float *a, int x, int y, int r){ float suma = 0,ang = 0; int i; for(i = 0; i<n; i++) suma +=a[i]; for(i = 0; i<n; i++){ setfillstyle(1,i+1); sector(x,y,(int)(ang/suma*360),(int)((ang+a[i])/suma*360),r,r); ang += a[i]; } main(){ float a[]={25.3,35.2,56.1,48.7,13.6}; initwindow(200,200); pastel(5,a,100,100,60); getch(); return 0;

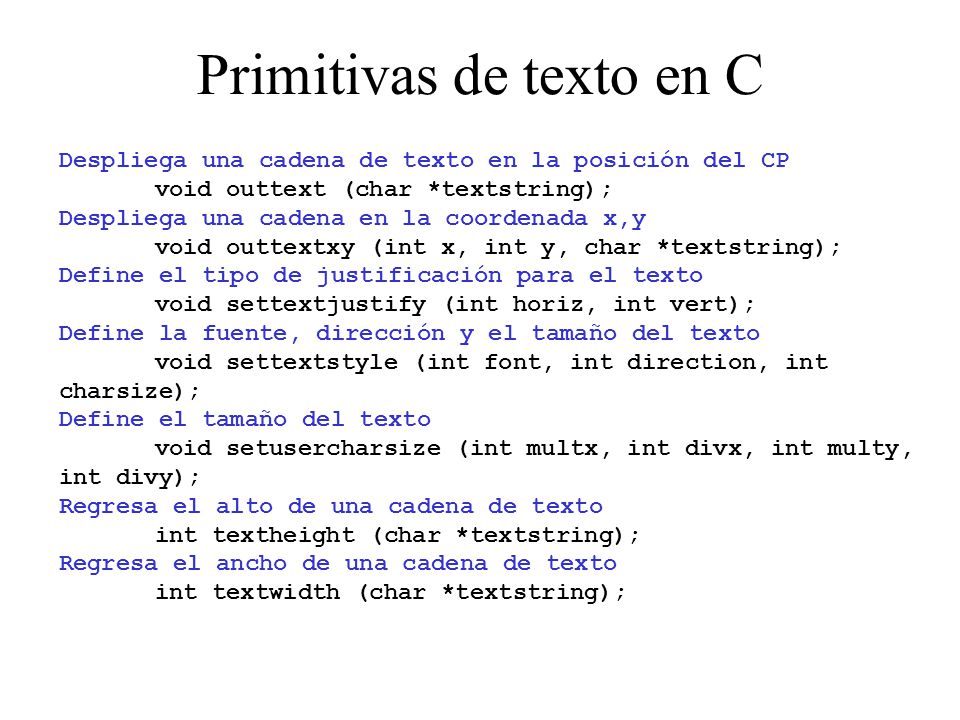

53 Primitivas de texto en C
Despliega una cadena de texto en la posición del CP void outtext (char *textstring); Despliega una cadena en la coordenada x,y void outtextxy (int x, int y, char *textstring); Define el tipo de justificación para el texto void settextjustify (int horiz, int vert); Define la fuente, dirección y el tamaño del texto void settextstyle (int font, int direction, int charsize); Define el tamaño del texto void setusercharsize (int multx, int divx, int multy, int divy); Regresa el alto de una cadena de texto int textheight (char *textstring); Regresa el ancho de una cadena de texto int textwidth (char *textstring);

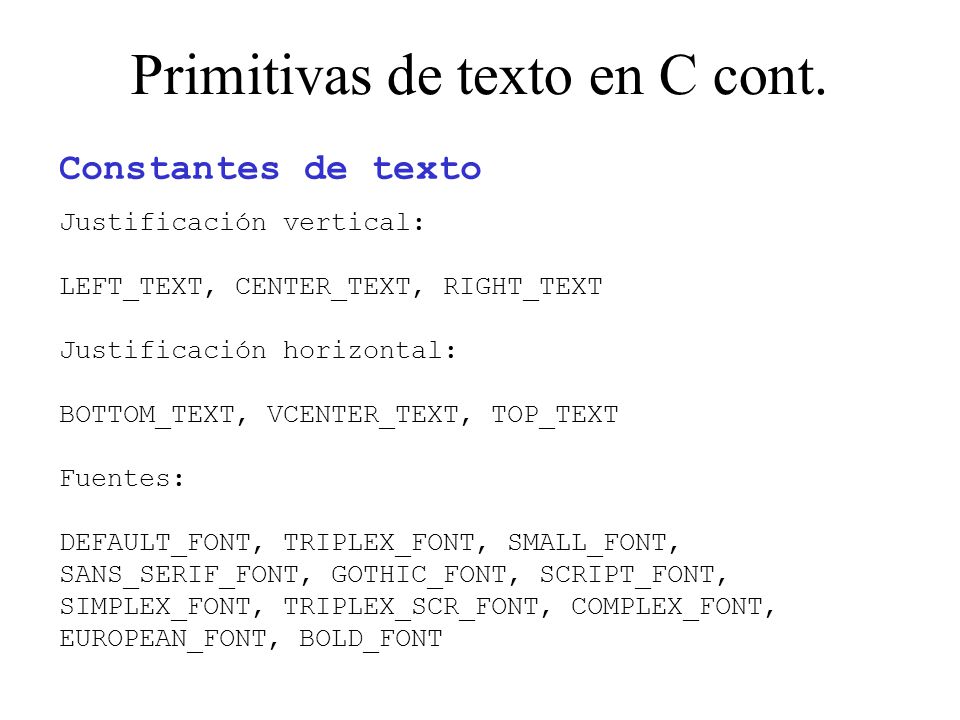

54 Primitivas de texto en C cont.
Constantes de texto Justificación vertical: LEFT_TEXT, CENTER_TEXT, RIGHT_TEXT Justificación horizontal: BOTTOM_TEXT, VCENTER_TEXT, TOP_TEXT Fuentes: DEFAULT_FONT, TRIPLEX_FONT, SMALL_FONT, SANS_SERIF_FONT, GOTHIC_FONT, SCRIPT_FONT, SIMPLEX_FONT, TRIPLEX_SCR_FONT, COMPLEX_FONT, EUROPEAN_FONT, BOLD_FONT 54

55 Primitivas de texto en C cont.
Tipos struct textsettingstype { int font; // la fuente en uso int direction; // dirección del Texto int charsize; // tamaño del carácter int horiz; // justificación Horizontal int vert; // justificación Vertical }; void gettextsettings(struct textsettingstype *texttypeinfo); 55

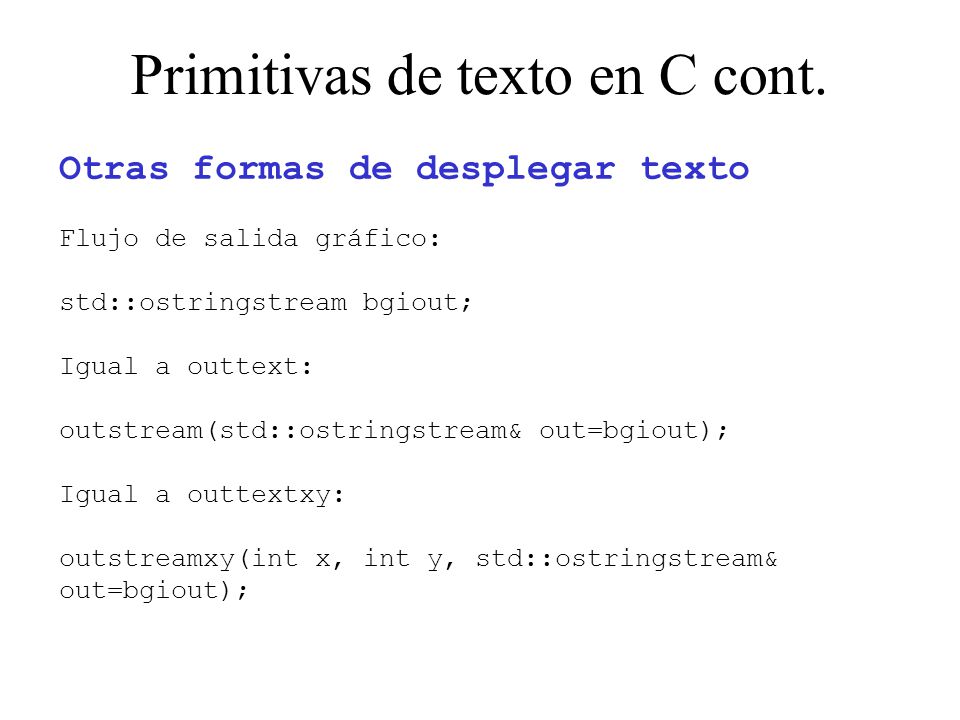

56 Primitivas de texto en C cont.
Otras formas de desplegar texto Flujo de salida gráfico: std::ostringstream bgiout; Igual a outtext: outstream(std::ostringstream& out=bgiout); Igual a outtextxy: outstreamxy(int x, int y, std::ostringstream& out=bgiout); 56

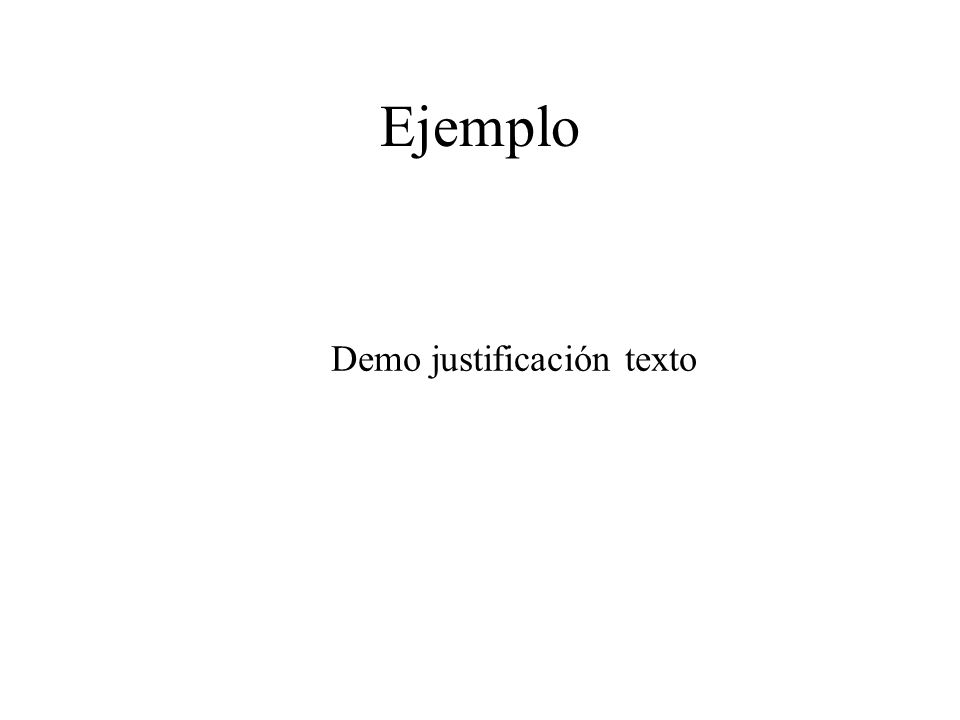

57 Ejemplo Demo justificación texto

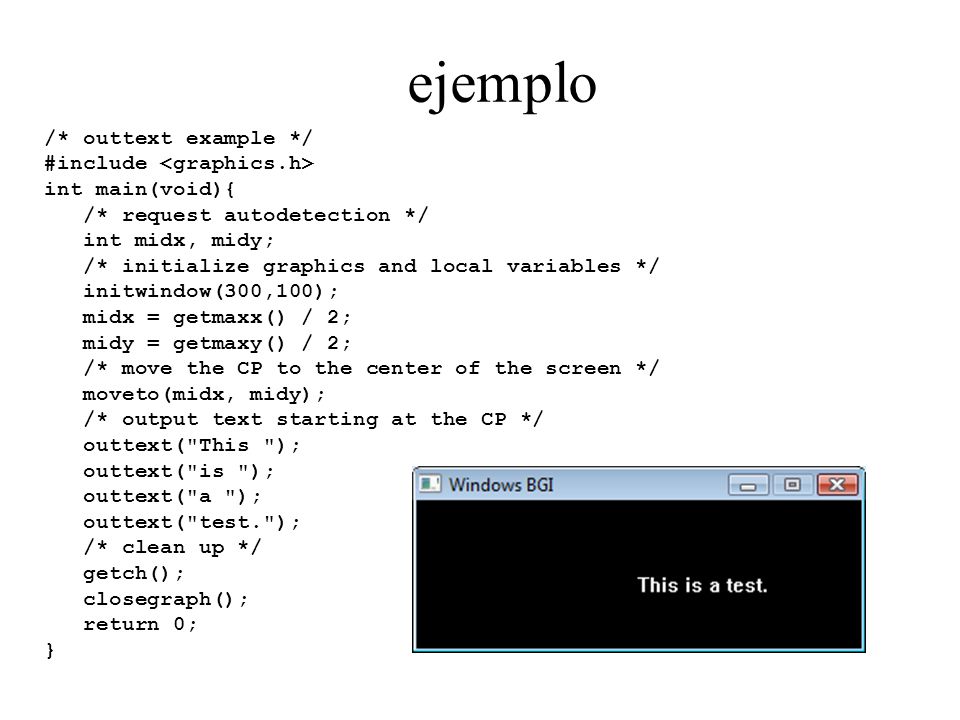

58 ejemplo /* outtext example */ #include <graphics.h>
int main(void){ /* request autodetection */ int midx, midy; /* initialize graphics and local variables */ initwindow(300,100); midx = getmaxx() / 2; midy = getmaxy() / 2; /* move the CP to the center of the screen */ moveto(midx, midy); /* output text starting at the CP */ outtext("This "); outtext("is "); outtext("a "); outtext("test."); /* clean up */ getch(); closegraph(); return 0; }

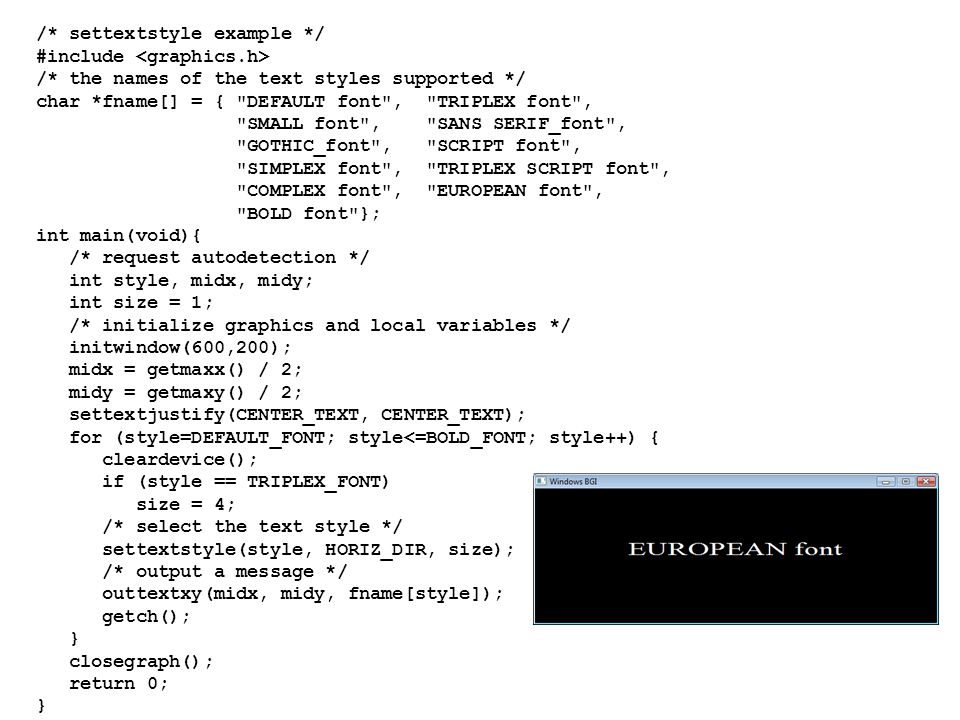

59 /* settextstyle example */
#include <graphics.h> /* the names of the text styles supported */ char *fname[] = { "DEFAULT font", "TRIPLEX font", "SMALL font", "SANS SERIF_font", "GOTHIC_font", "SCRIPT font", "SIMPLEX font", "TRIPLEX SCRIPT font", "COMPLEX font", "EUROPEAN font", "BOLD font"}; int main(void){ /* request autodetection */ int style, midx, midy; int size = 1; /* initialize graphics and local variables */ initwindow(600,200); midx = getmaxx() / 2; midy = getmaxy() / 2; settextjustify(CENTER_TEXT, CENTER_TEXT); for (style=DEFAULT_FONT; style<=BOLD_FONT; style++) { cleardevice(); if (style == TRIPLEX_FONT) size = 4; /* select the text style */ settextstyle(style, HORIZ_DIR, size); /* output a message */ outtextxy(midx, midy, fname[style]); getch(); } closegraph(); return 0;

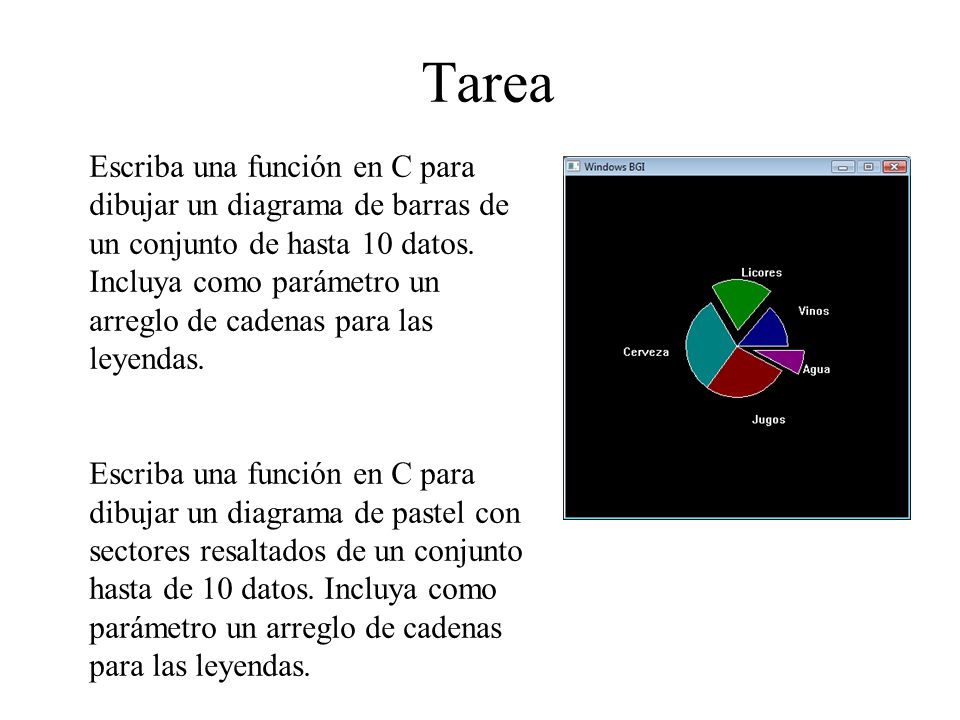

60 Tarea Escriba una función en C para dibujar un diagrama de barras de un conjunto de hasta 10 datos. Incluya como parámetro un arreglo de cadenas para las leyendas. Escriba una función en C para dibujar un diagrama de pastel con sectores resaltados de un conjunto hasta de 10 datos. Incluya como parámetro un arreglo de cadenas para las leyendas.

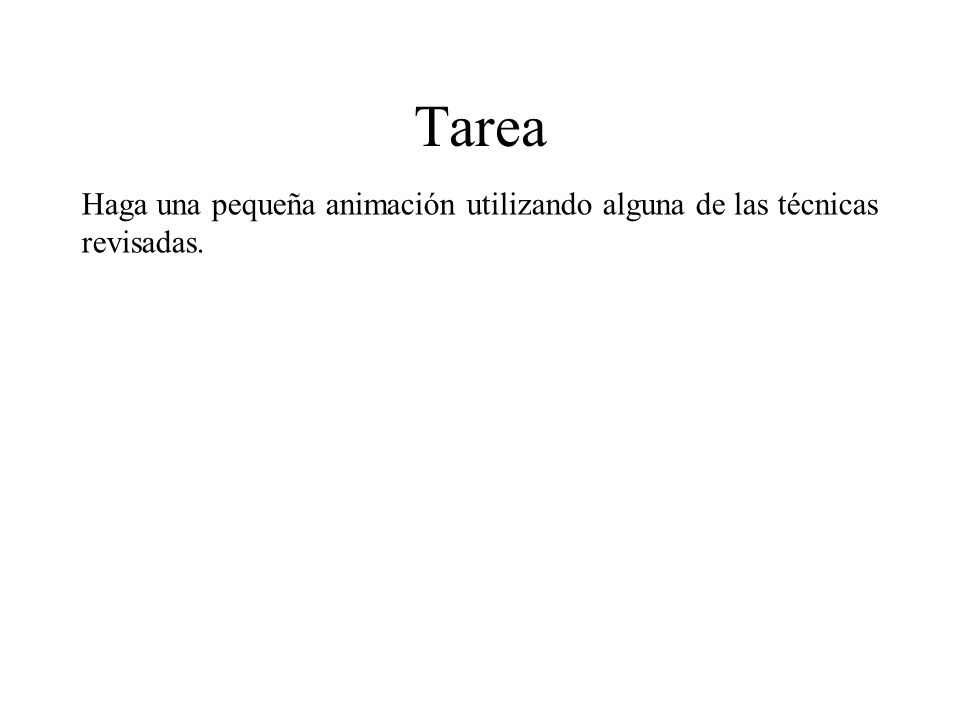

61 Tarea Haga una pequeña animación utilizando alguna de las técnicas revisadas.

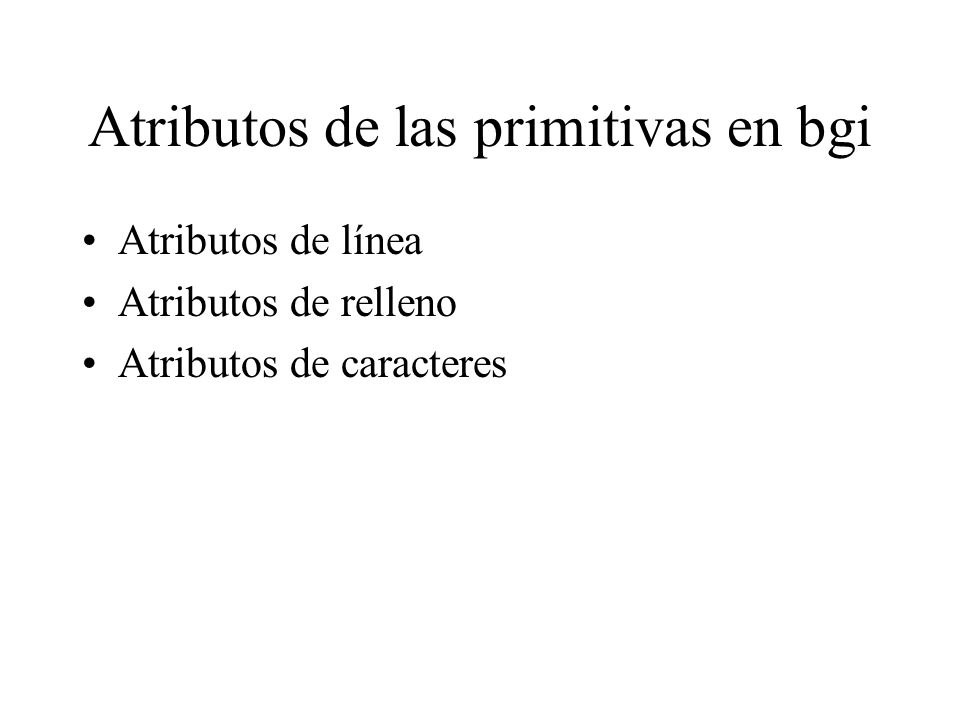

62 Atributos de las primitivas en bgi
Atributos de línea Atributos de relleno Atributos de caracteres

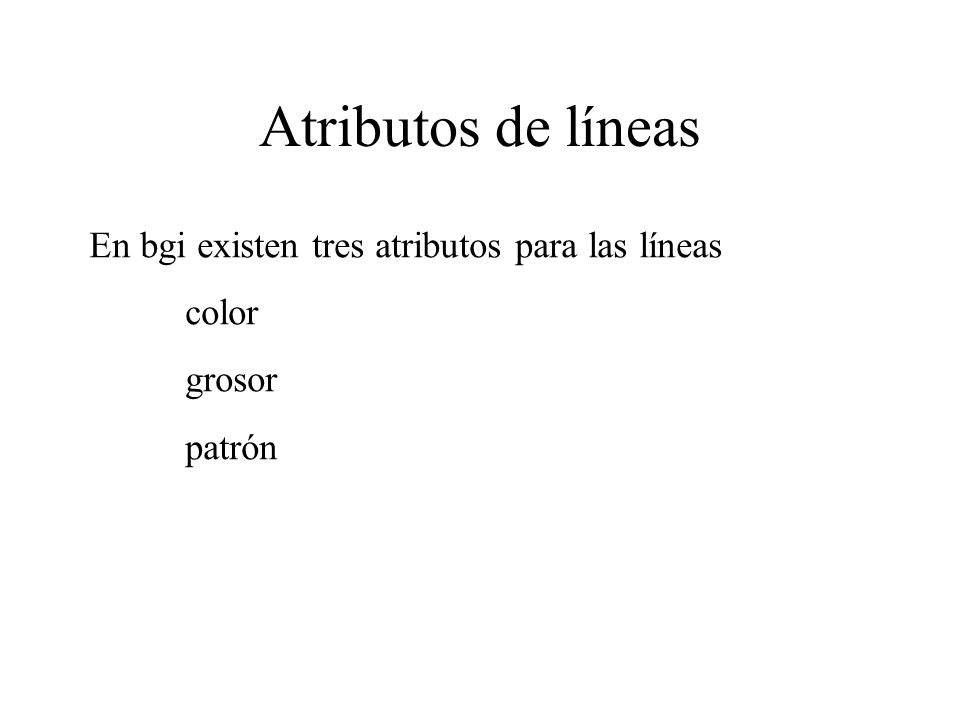

63 Atributos de líneas En bgi existen tres atributos para las líneas
color grosor patrón

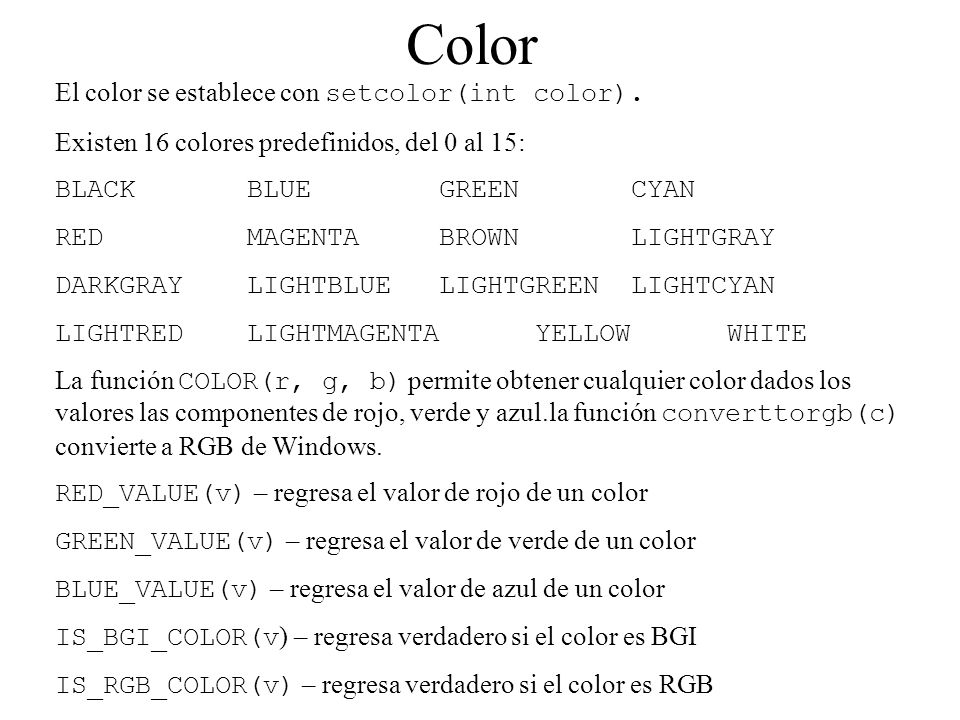

64 Color El color se establece con setcolor(int color).
Existen 16 colores predefinidos, del 0 al 15: BLACK BLUE GREEN CYAN RED MAGENTA BROWN LIGHTGRAY DARKGRAY LIGHTBLUE LIGHTGREEN LIGHTCYAN LIGHTRED LIGHTMAGENTA YELLOW WHITE La función COLOR(r, g, b) permite obtener cualquier color dados los valores las componentes de rojo, verde y azul.la función converttorgb(c) convierte a RGB de Windows. RED_VALUE(v) – regresa el valor de rojo de un color GREEN_VALUE(v) – regresa el valor de verde de un color BLUE_VALUE(v) – regresa el valor de azul de un color IS_BGI_COLOR(v) – regresa verdadero si el color es BGI IS_RGB_COLOR(v) – regresa verdadero si el color es RGB

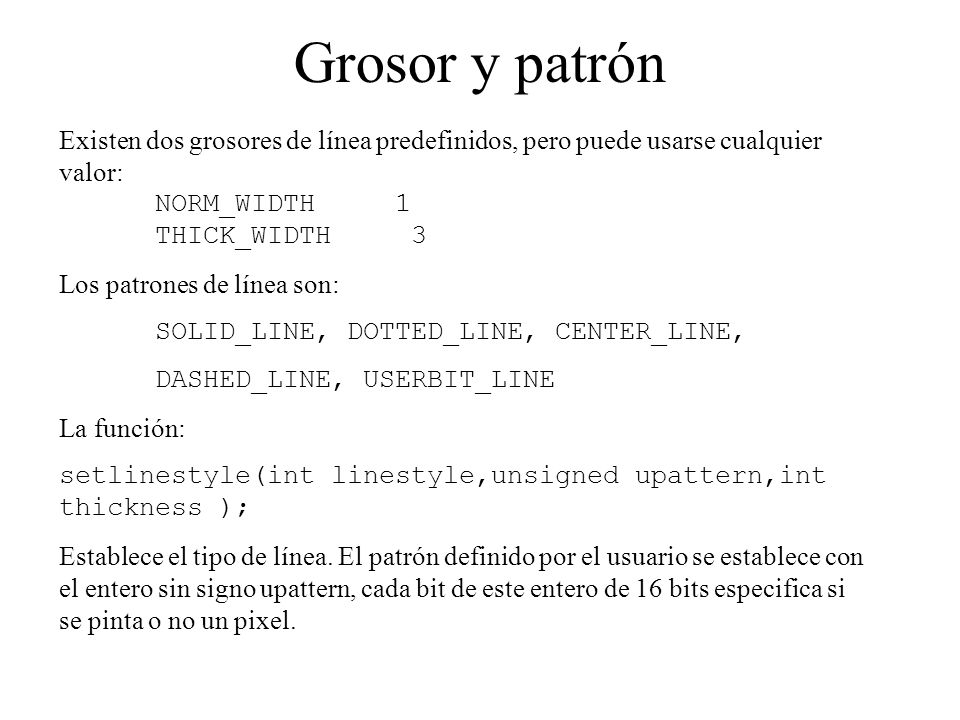

65 Grosor y patrón Existen dos grosores de línea predefinidos, pero puede usarse cualquier valor: NORM_WIDTH 1 THICK_WIDTH 3 Los patrones de línea son: SOLID_LINE, DOTTED_LINE, CENTER_LINE, DASHED_LINE, USERBIT_LINE La función: setlinestyle(int linestyle,unsigned upattern,int thickness ); Establece el tipo de línea. El patrón definido por el usuario se establece con el entero sin signo upattern, cada bit de este entero de 16 bits especifica si se pinta o no un pixel.

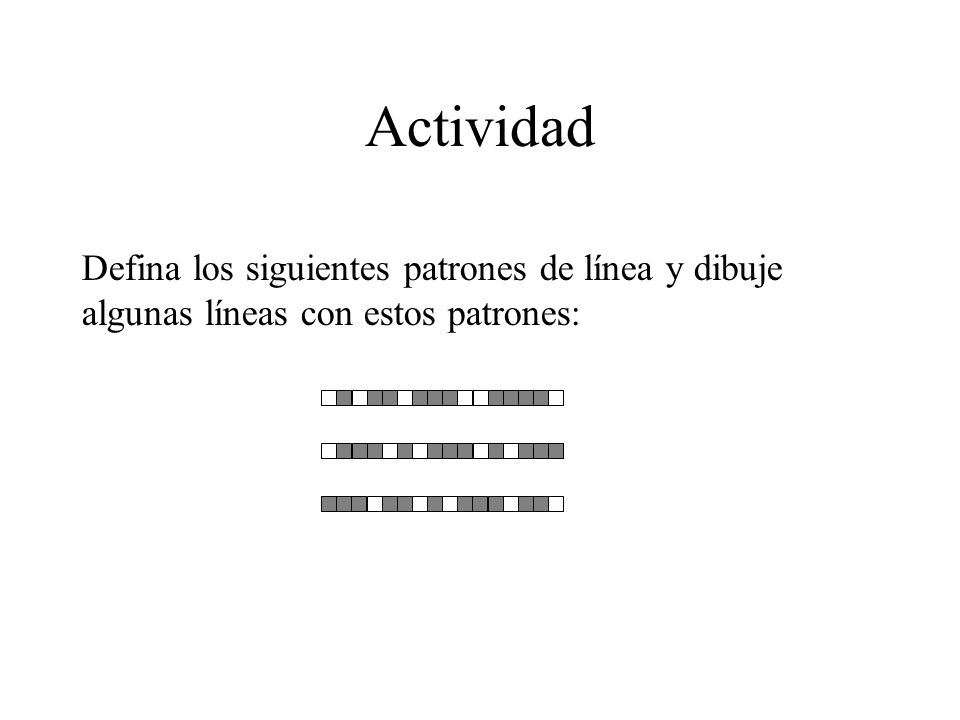

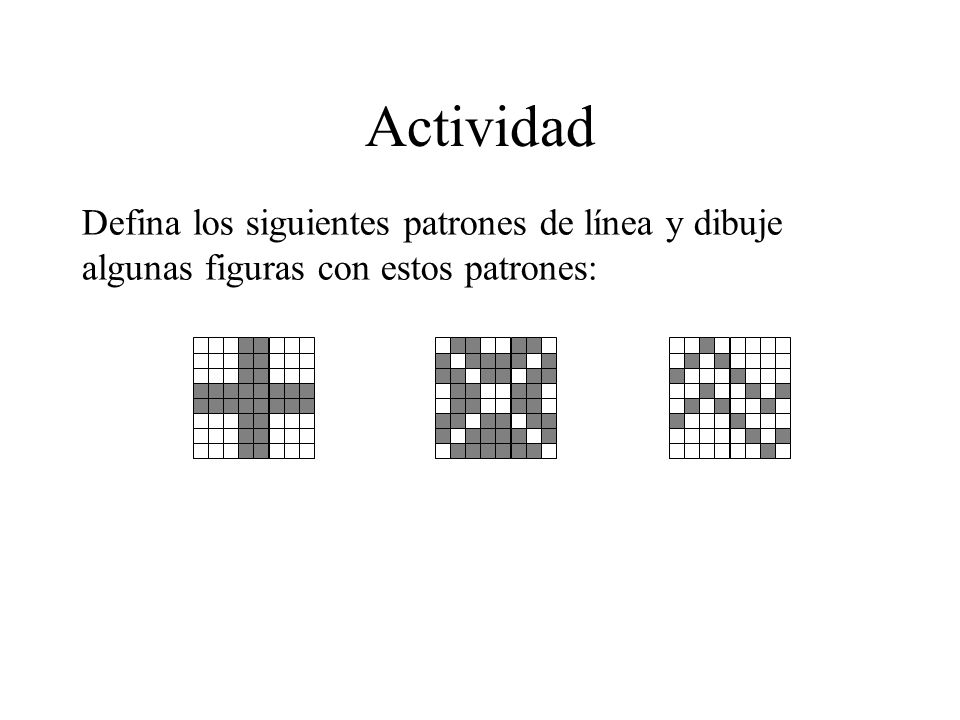

66 Actividad Defina los siguientes patrones de línea y dibuje algunas líneas con estos patrones:

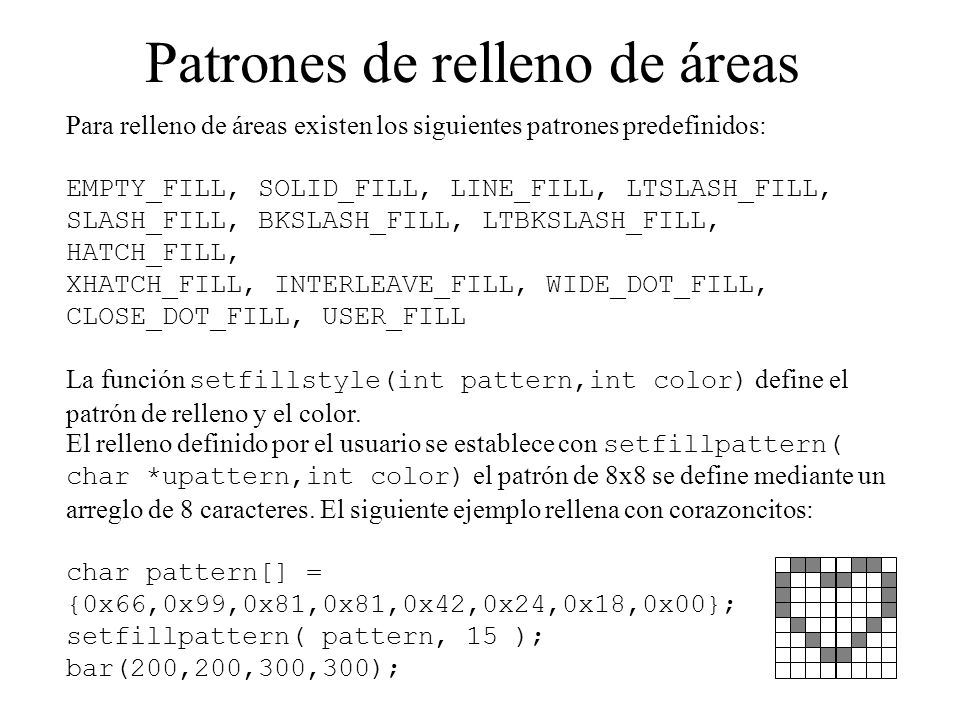

67 Patrones de relleno de áreas
Para relleno de áreas existen los siguientes patrones predefinidos: EMPTY_FILL, SOLID_FILL, LINE_FILL, LTSLASH_FILL, SLASH_FILL, BKSLASH_FILL, LTBKSLASH_FILL, HATCH_FILL, XHATCH_FILL, INTERLEAVE_FILL, WIDE_DOT_FILL, CLOSE_DOT_FILL, USER_FILL La función setfillstyle(int pattern,int color) define el patrón de relleno y el color. El relleno definido por el usuario se establece con setfillpattern( char *upattern,int color) el patrón de 8x8 se define mediante un arreglo de 8 caracteres. El siguiente ejemplo rellena con corazoncitos: char pattern[] = {0x66,0x99,0x81,0x81,0x42,0x24,0x18,0x00}; setfillpattern( pattern, 15 ); bar(200,200,300,300);

68 Actividad Defina los siguientes patrones de línea y dibuje algunas figuras con estos patrones:

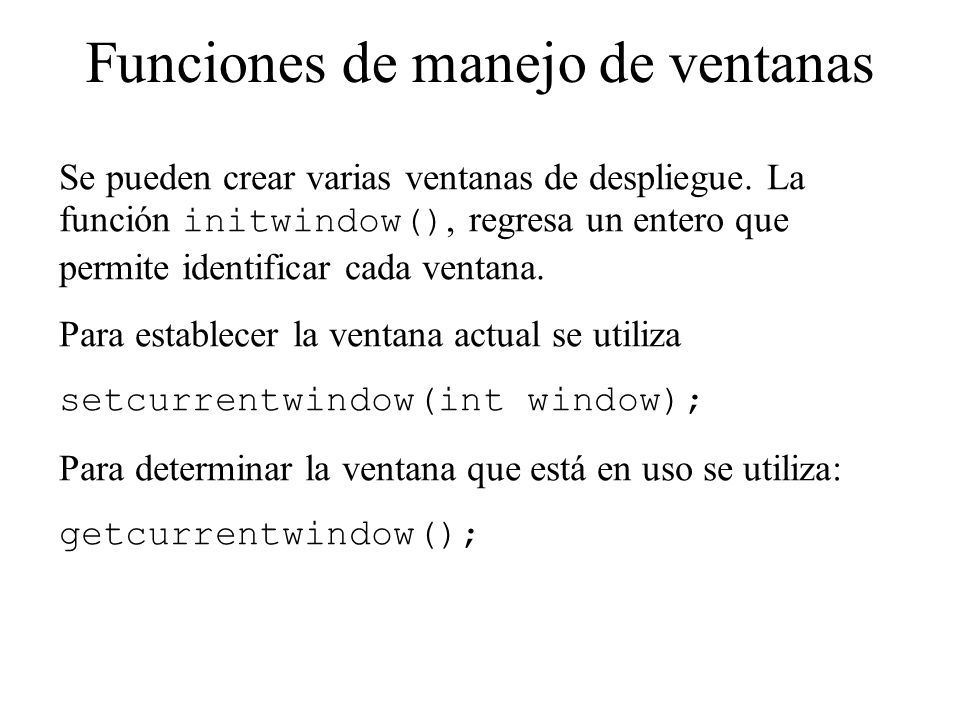

69 Funciones de manejo de ventanas
Se pueden crear varias ventanas de despliegue. La función initwindow(), regresa un entero que permite identificar cada ventana. Para establecer la ventana actual se utiliza setcurrentwindow(int window); Para determinar la ventana que está en uso se utiliza: getcurrentwindow();

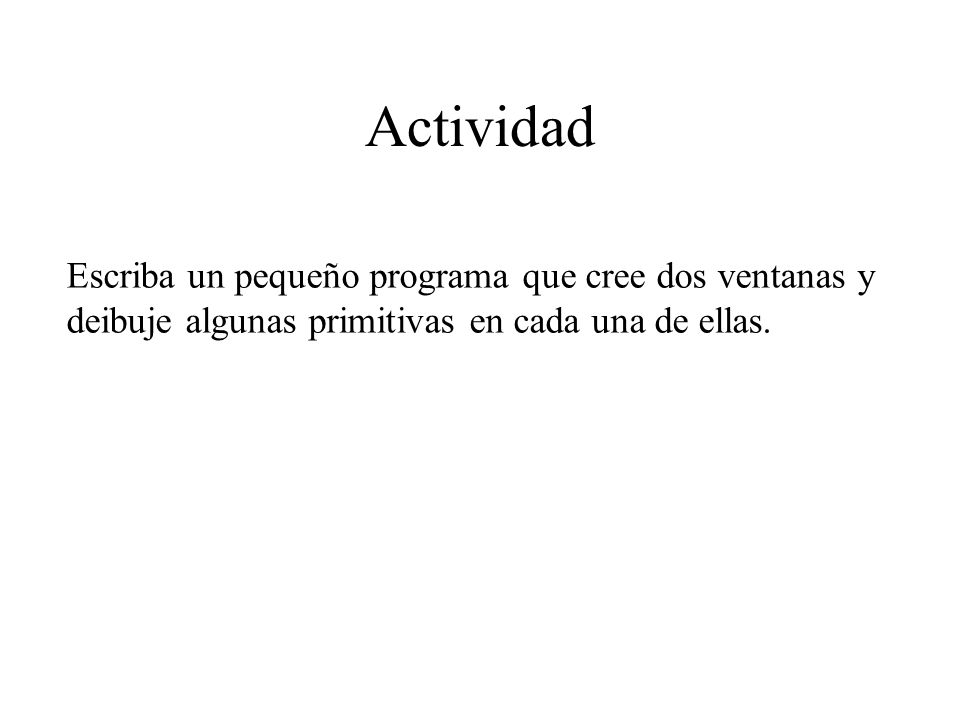

70 Actividad Escriba un pequeño programa que cree dos ventanas y deibuje algunas primitivas en cada una de ellas.

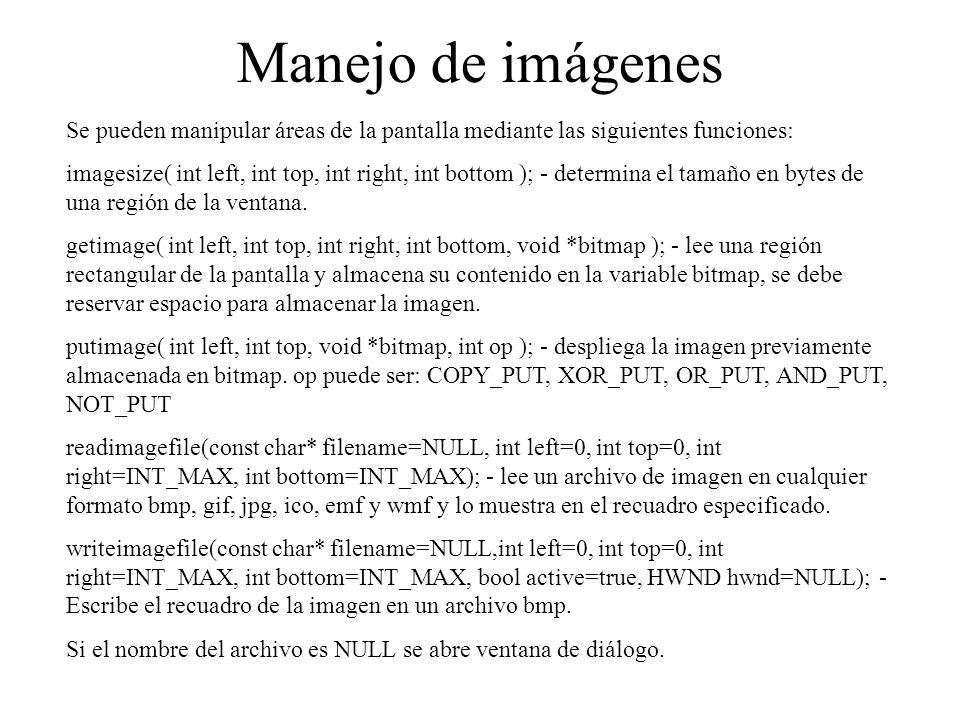

71 Manejo de imágenes Se pueden manipular áreas de la pantalla mediante las siguientes funciones: imagesize( int left, int top, int right, int bottom ); - determina el tamaño en bytes de una región de la ventana. getimage( int left, int top, int right, int bottom, void *bitmap ); - lee una región rectangular de la pantalla y almacena su contenido en la variable bitmap, se debe reservar espacio para almacenar la imagen. putimage( int left, int top, void *bitmap, int op ); - despliega la imagen previamente almacenada en bitmap. op puede ser: COPY_PUT, XOR_PUT, OR_PUT, AND_PUT, NOT_PUT readimagefile(const char* filename=NULL, int left=0, int top=0, int right=INT_MAX, int bottom=INT_MAX); - lee un archivo de imagen en cualquier formato bmp, gif, jpg, ico, emf y wmf y lo muestra en el recuadro especificado. writeimagefile(const char* filename=NULL,int left=0, int top=0, int right=INT_MAX, int bottom=INT_MAX, bool active=true, HWND hwnd=NULL); - Escribe el recuadro de la imagen en un archivo bmp. Si el nombre del archivo es NULL se abre ventana de diálogo.

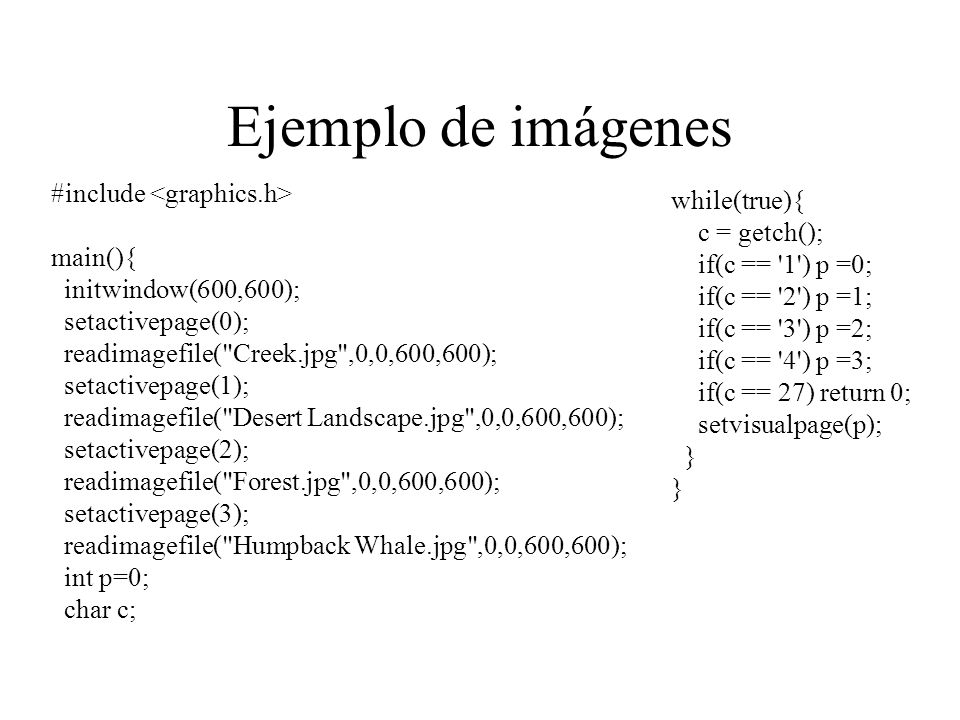

72 Ejemplo de imágenes #include <graphics.h> while(true){
main(){ initwindow(600,600); setactivepage(0); readimagefile("Creek.jpg",0,0,600,600); setactivepage(1); readimagefile("Desert Landscape.jpg",0,0,600,600); setactivepage(2); readimagefile("Forest.jpg",0,0,600,600); setactivepage(3); readimagefile("Humpback Whale.jpg",0,0,600,600); int p=0; char c; while(true){ c = getch(); if(c == '1') p =0; if(c == '2') p =1; if(c == '3') p =2; if(c == '4') p =3; if(c == 27) return 0; setvisualpage(p); }

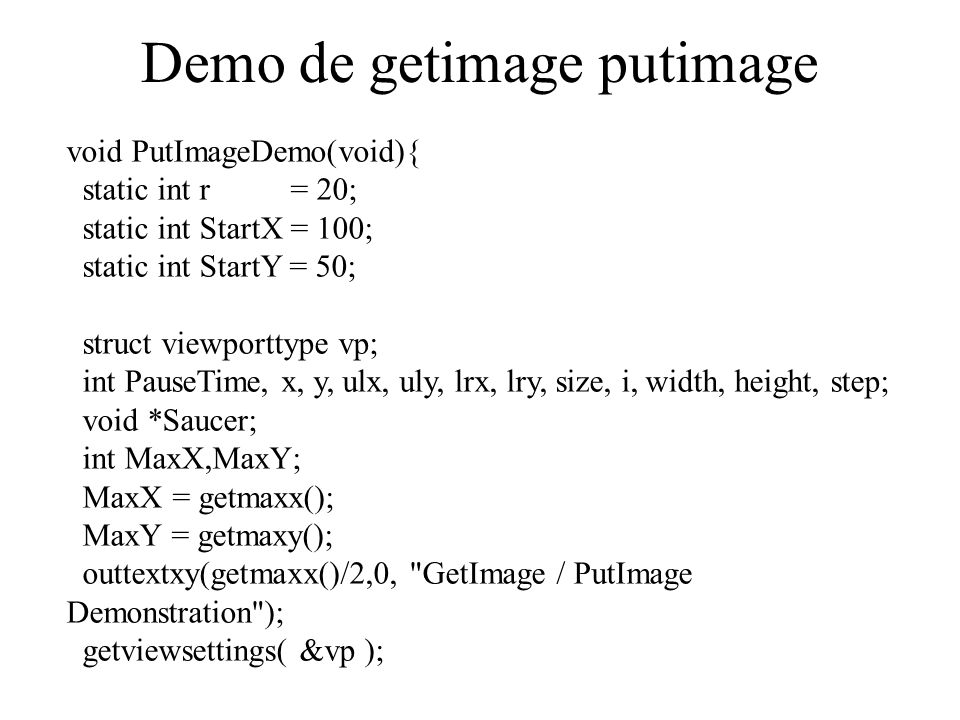

73 Demo de getimage putimage
void PutImageDemo(void){ static int r = 20; static int StartX = 100; static int StartY = 50; struct viewporttype vp; int PauseTime, x, y, ulx, uly, lrx, lry, size, i, width, height, step; void *Saucer; int MaxX,MaxY; MaxX = getmaxx(); MaxY = getmaxy(); outtextxy(getmaxx()/2,0, "GetImage / PutImage Demonstration"); getviewsettings( &vp );

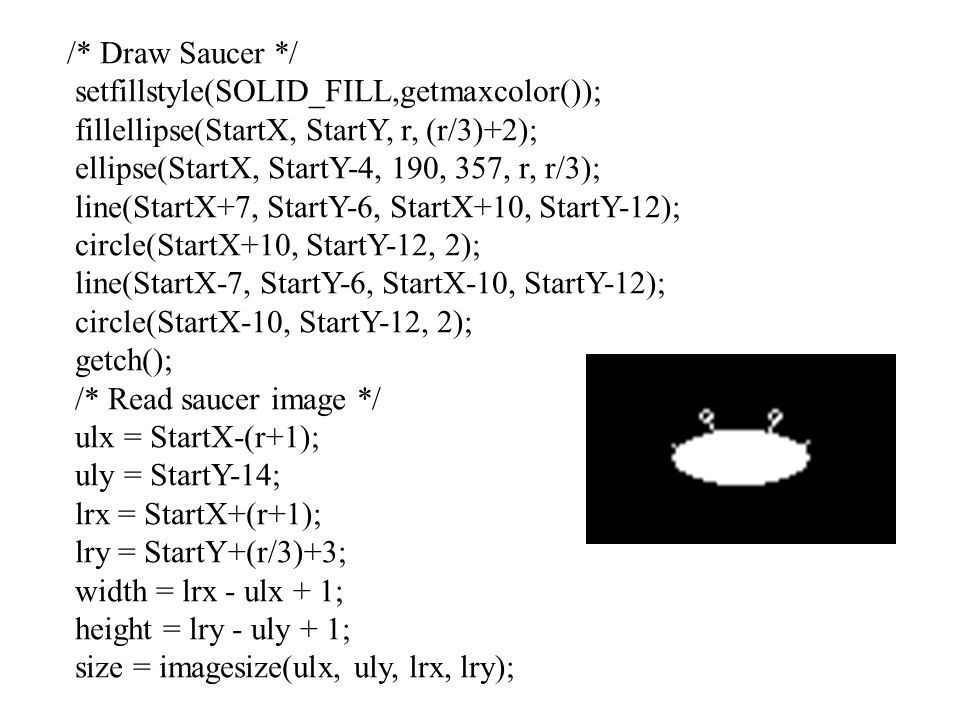

74 /* Draw Saucer */ setfillstyle(SOLID_FILL,getmaxcolor()); fillellipse(StartX, StartY, r, (r/3)+2); ellipse(StartX, StartY-4, 190, 357, r, r/3); line(StartX+7, StartY-6, StartX+10, StartY-12); circle(StartX+10, StartY-12, 2); line(StartX-7, StartY-6, StartX-10, StartY-12); circle(StartX-10, StartY-12, 2); getch(); /* Read saucer image */ ulx = StartX-(r+1); uly = StartY-14; lrx = StartX+(r+1); lry = StartY+(r/3)+3; width = lrx - ulx + 1; height = lry - uly + 1; size = imagesize(ulx, uly, lrx, lry);

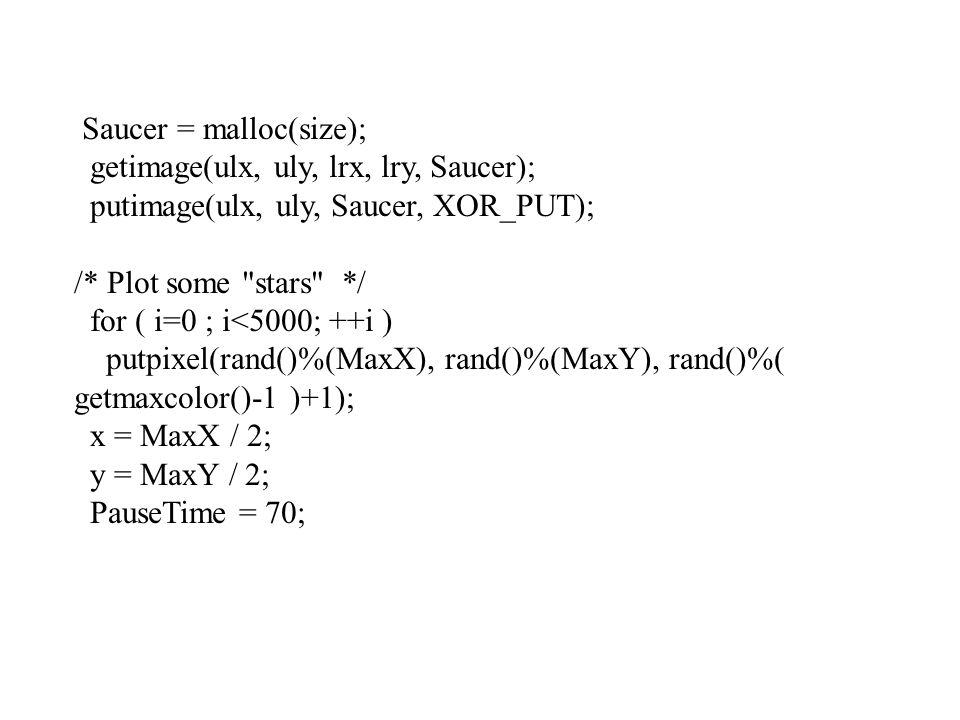

75 Saucer = malloc(size);
getimage(ulx, uly, lrx, lry, Saucer); putimage(ulx, uly, Saucer, XOR_PUT); /* Plot some "stars" */ for ( i=0 ; i<5000; ++i ) putpixel(rand()%(MaxX), rand()%(MaxY), rand()%( getmaxcolor()-1 )+1); x = MaxX / 2; y = MaxY / 2; PauseTime = 70;

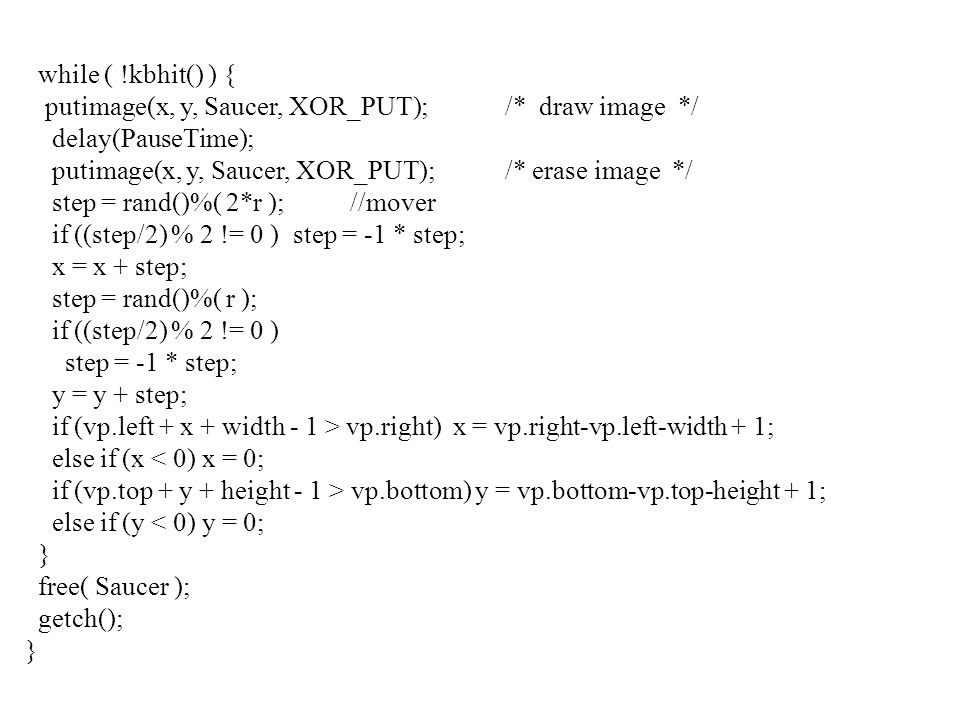

76 while ( !kbhit() ) { putimage(x, y, Saucer, XOR_PUT); /* draw image */ delay(PauseTime); putimage(x, y, Saucer, XOR_PUT); /* erase image */ step = rand()%( 2*r ); //mover if ((step/2) % 2 != 0 ) step = -1 * step; x = x + step; step = rand()%( r ); if ((step/2) % 2 != 0 ) step = -1 * step; y = y + step; if (vp.left + x + width - 1 > vp.right) x = vp.right-vp.left-width + 1; else if (x < 0) x = 0; if (vp.top + y + height - 1 > vp.bottom) y = vp.bottom-vp.top-height + 1; else if (y < 0) y = 0; } free( Saucer ); getch();

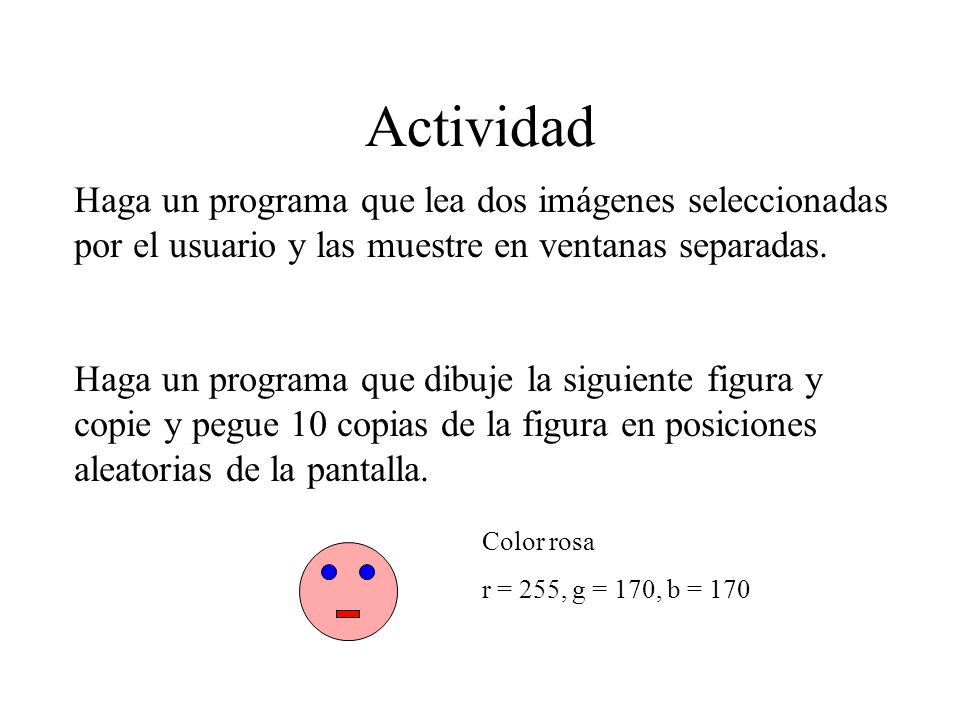

77 Actividad Haga un programa que lea dos imágenes seleccionadas por el usuario y las muestre en ventanas separadas. Haga un programa que dibuje la siguiente figura y copie y pegue 10 copias de la figura en posiciones aleatorias de la pantalla. Color rosa r = 255, g = 170, b = 170

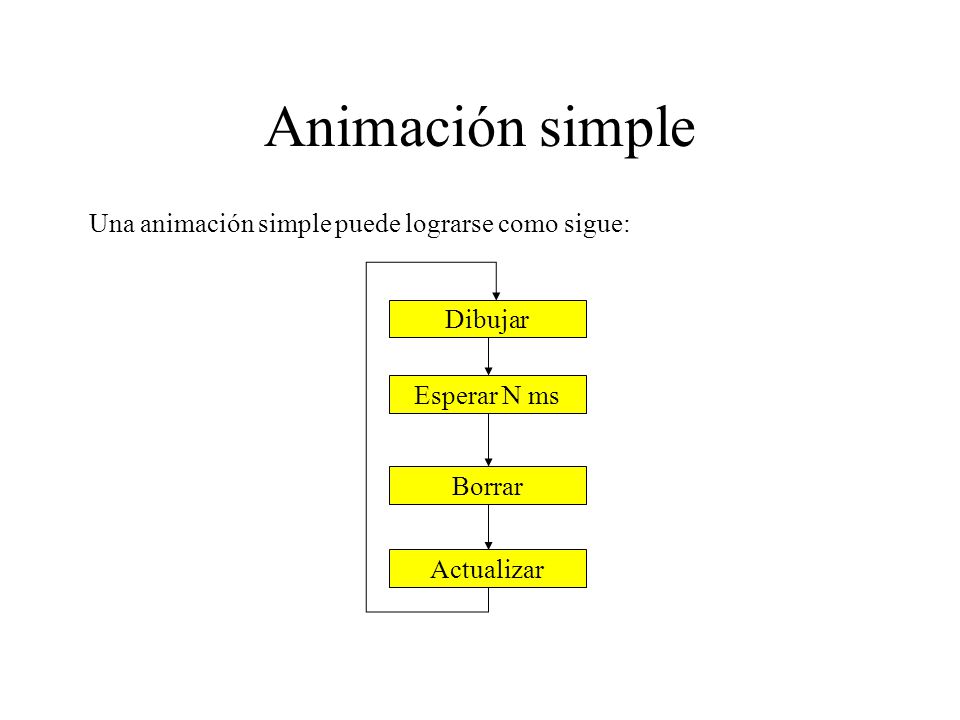

78 Animación simple Una animación simple puede lograrse como sigue:
Dibujar Esperar N ms Borrar Actualizar

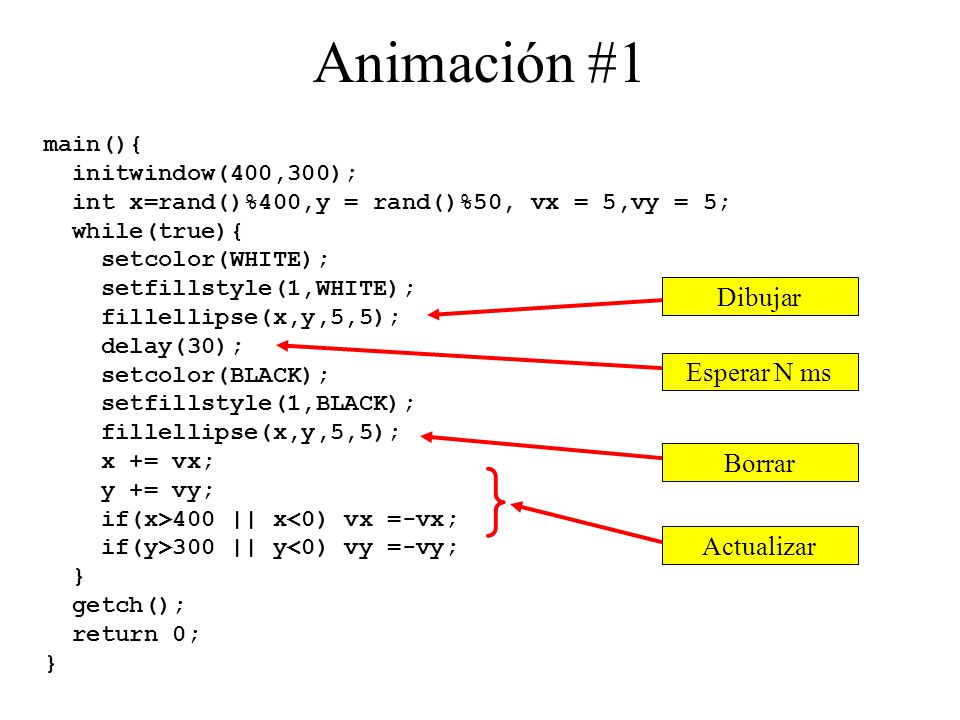

79 } Animación #1 Dibujar Esperar N ms Borrar Actualizar main(){
initwindow(400,300); int x=rand()%400,y = rand()%50, vx = 5,vy = 5; while(true){ setcolor(WHITE); setfillstyle(1,WHITE); fillellipse(x,y,5,5); delay(30); setcolor(BLACK); setfillstyle(1,BLACK); x += vx; y += vy; if(x>400 || x<0) vx =-vx; if(y>300 || y<0) vy =-vy; } getch(); return 0; Dibujar Esperar N ms } Borrar Actualizar

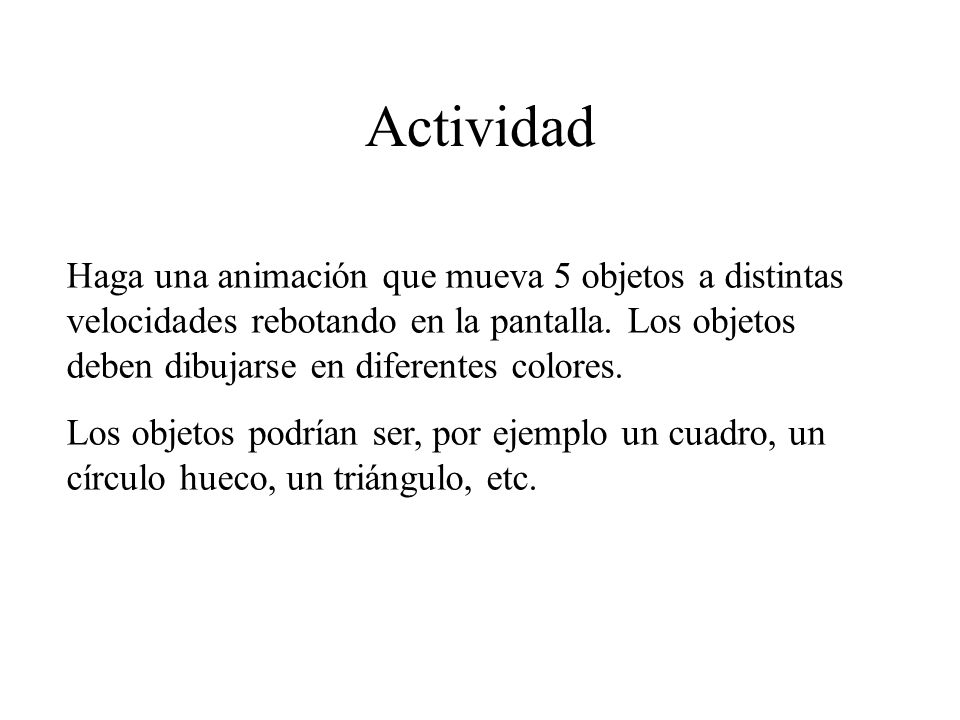

80 Actividad Haga una animación que mueva 5 objetos a distintas velocidades rebotando en la pantalla. Los objetos deben dibujarse en diferentes colores. Los objetos podrían ser, por ejemplo un cuadro, un círculo hueco, un triángulo, etc.

81 Dibujo de un carro (x – s, y – 2s) (x + s, y – 2s) (x – 2s, y – s)
(x, y) (x + 3s, y) (x – 3s, y) (x – 2s, y + s/3) (x + 2s, y + s/3) 81

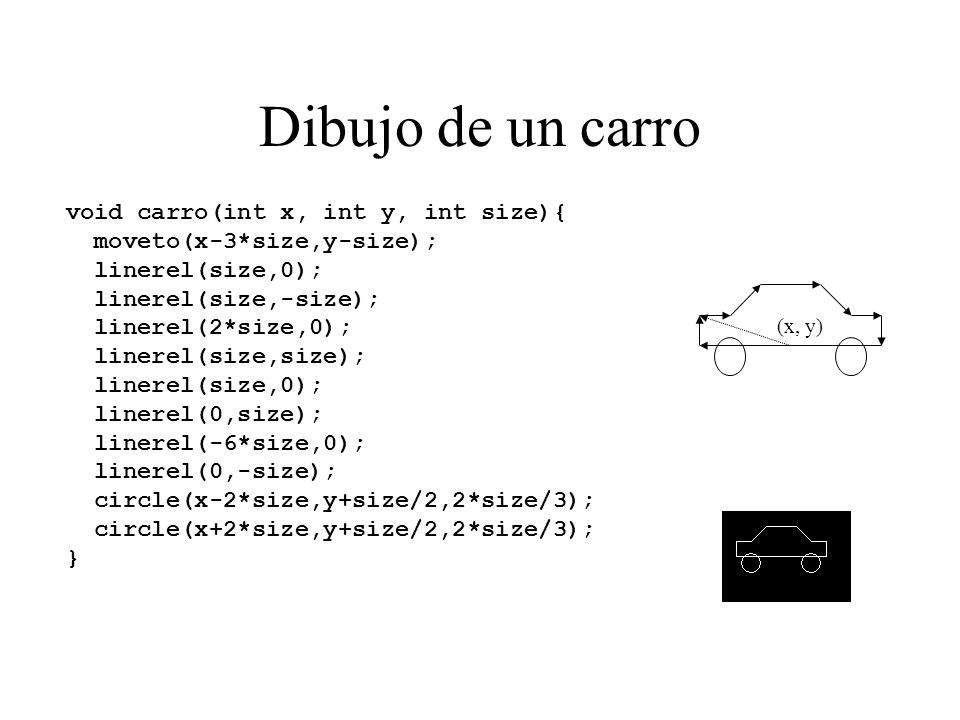

82 Dibujo de un carro void carro(int x, int y, int size){
moveto(x-3*size,y-size); linerel(size,0); linerel(size,-size); linerel(2*size,0); linerel(size,size); linerel(0,size); linerel(-6*size,0); linerel(0,-size); circle(x-2*size,y+size/2,2*size/3); circle(x+2*size,y+size/2,2*size/3); } (x, y)

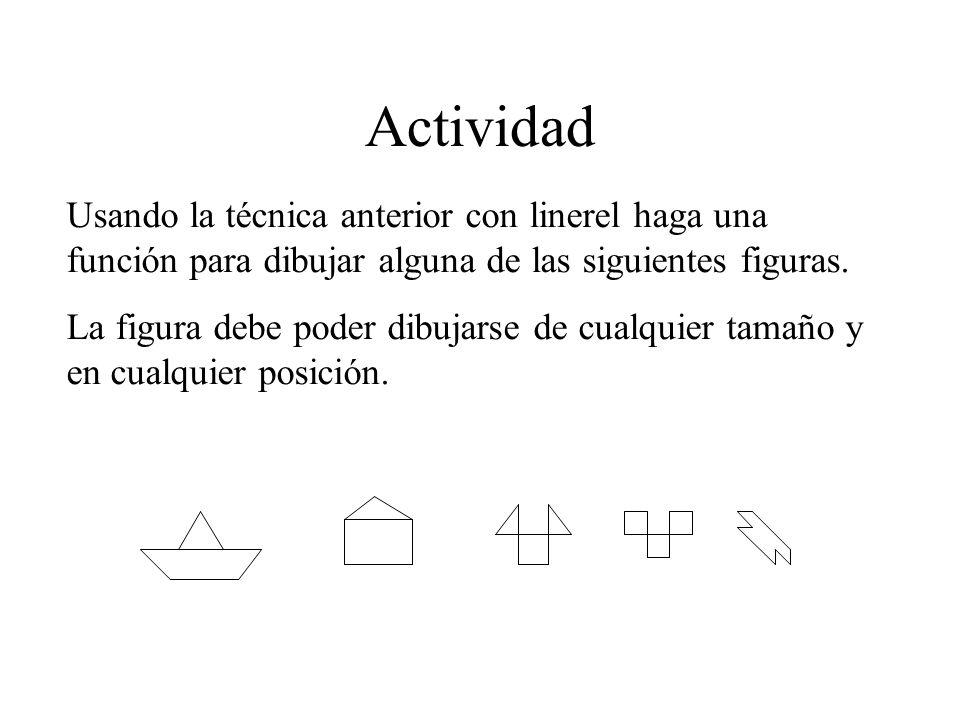

83 Actividad Usando la técnica anterior con linerel haga una función para dibujar alguna de las siguientes figuras. La figura debe poder dibujarse de cualquier tamaño y en cualquier posición.

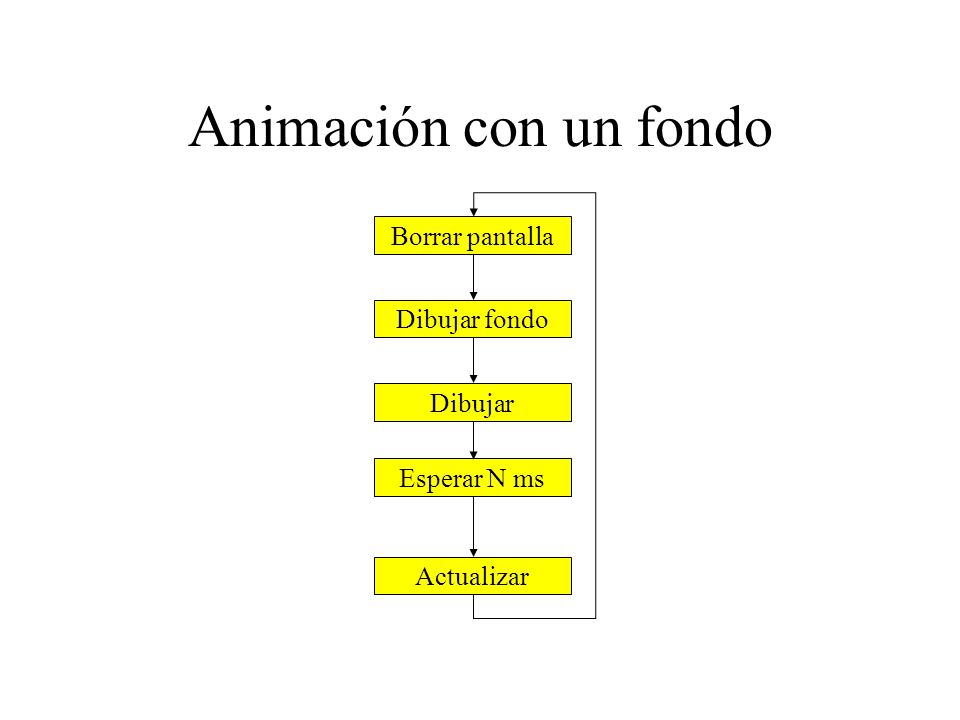

84 Animación con un fondo Borrar pantalla Dibujar fondo Dibujar
Esperar N ms Actualizar

85 void carro(int x, int y, int size){
moveto(x-3*size,y-(size)); linerel(size,0); linerel(size,-size); linerel(2*size,0); linerel(size,size); linerel(0,size); linerel(-6*size,0); linerel(0,-size); circle(x-2*size,y+size/2,2*size/3); circle(x+2*size,y+size/2,2*size/3); }

86 void fondo(){ int x = 0; int d[] = {30,60,50,80,30,30,50,30}; int h[] = {70,100,140,30,80,30,60,70}; for(int i=0;i<9; i++){ setfillstyle(1,i+3); bar(x,200,x+d[i],200-h[i]); x += d[i]; }

87 main(){ initwindow(400,400); int x=0,d=3; char c; while(true){ cleardevice(); setcolor(WHITE); fondo(); carro(x,200,8); delay(30); x += d; if(x <0 || x>400) d =-d; if(kbhit()){ c = (char)getch(); switch(c){ case 27:return 0; default: d =-d; }

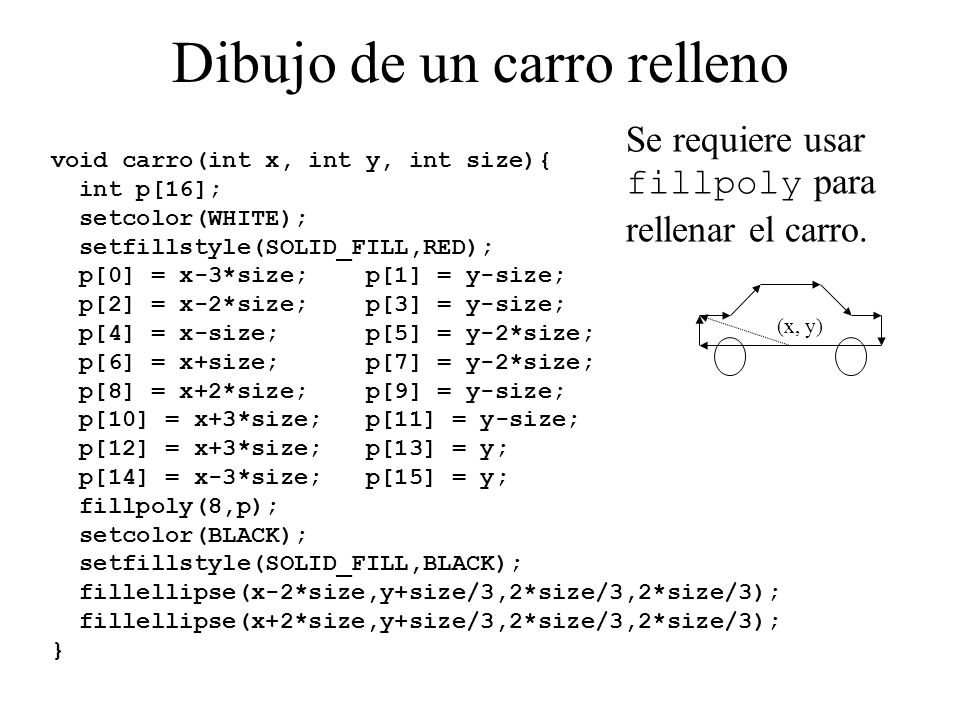

88 Dibujo de un carro relleno
Se requiere usar fillpoly para rellenar el carro. void carro(int x, int y, int size){ int p[16]; setcolor(WHITE); setfillstyle(SOLID_FILL,RED); p[0] = x-3*size; p[1] = y-size; p[2] = x-2*size; p[3] = y-size; p[4] = x-size; p[5] = y-2*size; p[6] = x+size; p[7] = y-2*size; p[8] = x+2*size; p[9] = y-size; p[10] = x+3*size; p[11] = y-size; p[12] = x+3*size; p[13] = y; p[14] = x-3*size; p[15] = y; fillpoly(8,p); setcolor(BLACK); setfillstyle(SOLID_FILL,BLACK); fillellipse(x-2*size,y+size/3,2*size/3,2*size/3); fillellipse(x+2*size,y+size/3,2*size/3,2*size/3); } (x, y) 88

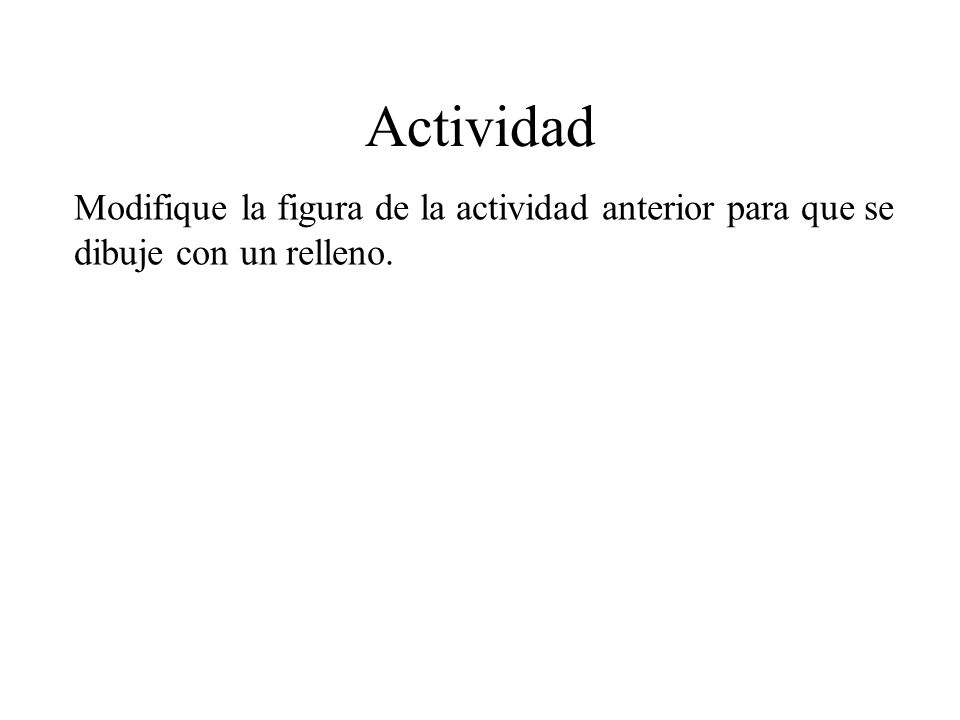

89 Actividad Modifique la figura de la actividad anterior para que se dibuje con un relleno.

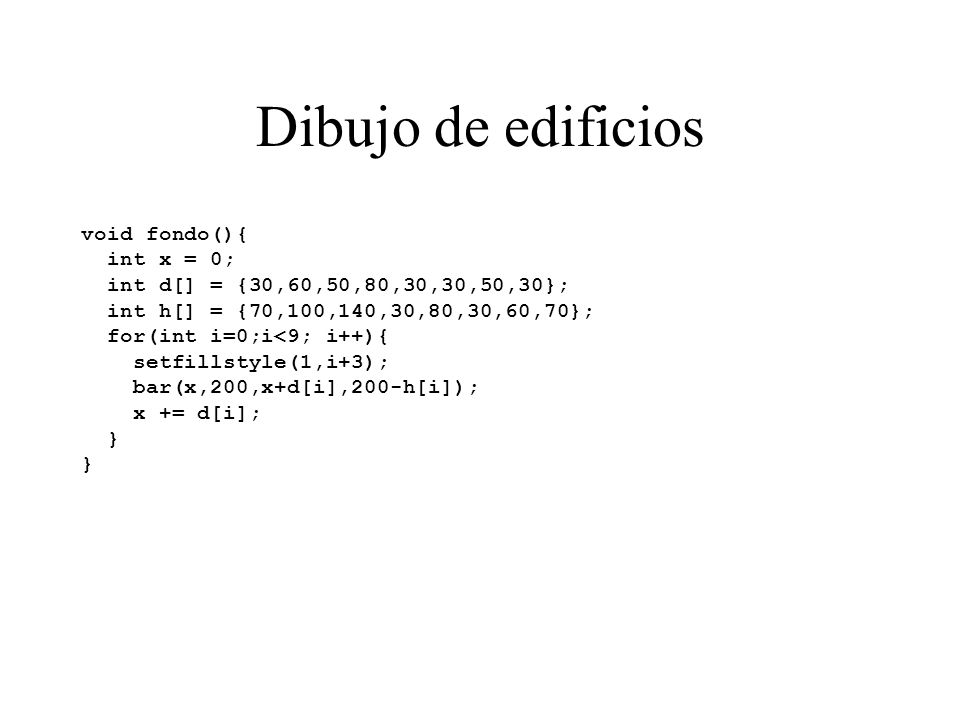

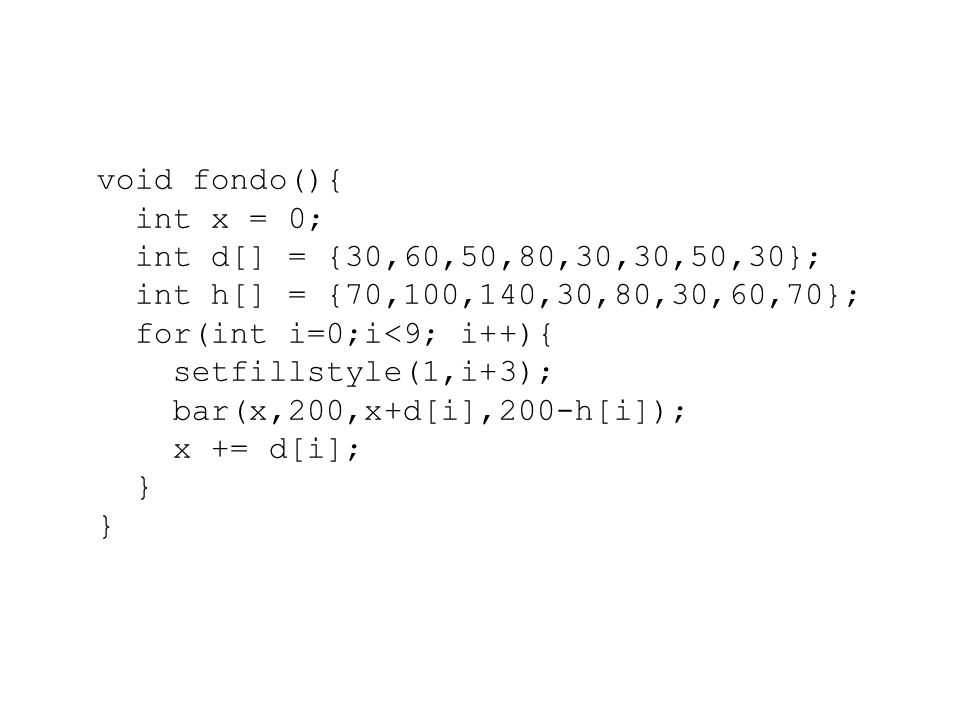

90 Dibujo de edificios void fondo(){ int x = 0;
int d[] = {30,60,50,80,30,30,50,30}; int h[] = {70,100,140,30,80,30,60,70}; for(int i=0;i<9; i++){ setfillstyle(1,i+3); bar(x,200,x+d[i],200-h[i]); x += d[i]; }

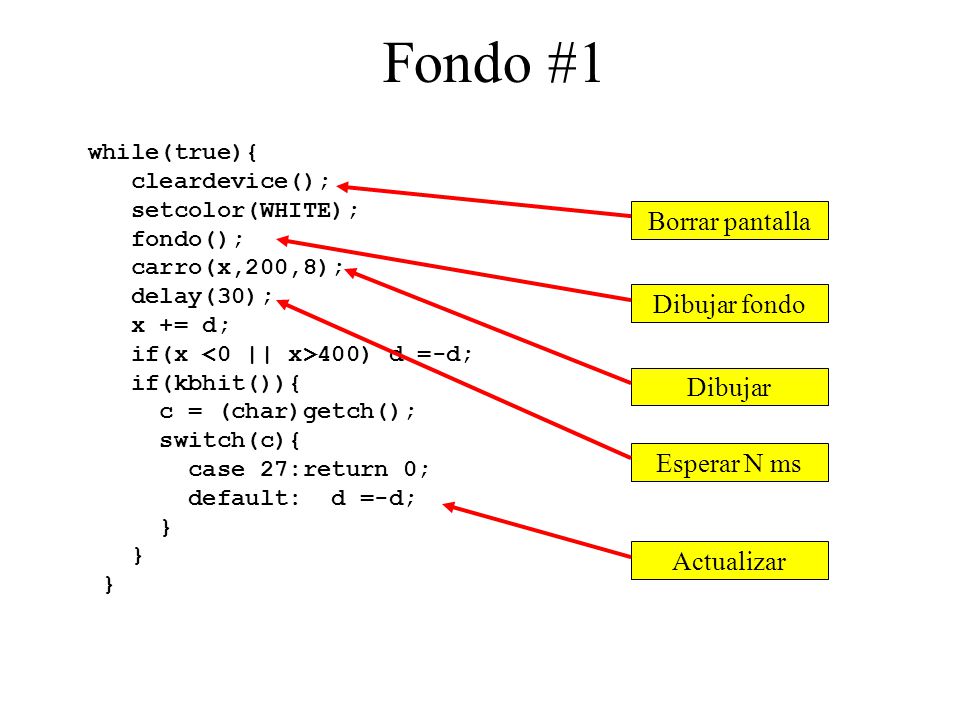

91 Fondo #1 Borrar pantalla Dibujar fondo Dibujar Esperar N ms Actualizar
while(true){ cleardevice(); setcolor(WHITE); fondo(); carro(x,200,8); delay(30); x += d; if(x <0 || x>400) d =-d; if(kbhit()){ c = (char)getch(); switch(c){ case 27:return 0; default: d =-d; } Borrar pantalla Dibujar fondo Dibujar Esperar N ms Actualizar

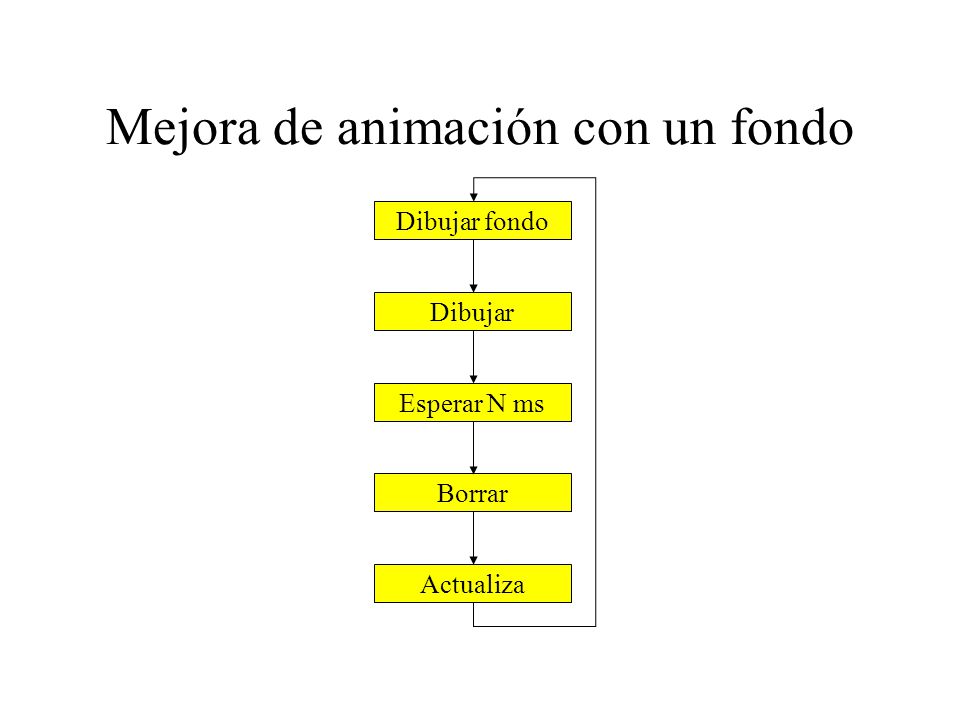

92 Mejora de animación con un fondo
Dibujar fondo Dibujar Esperar N ms Borrar Actualiza

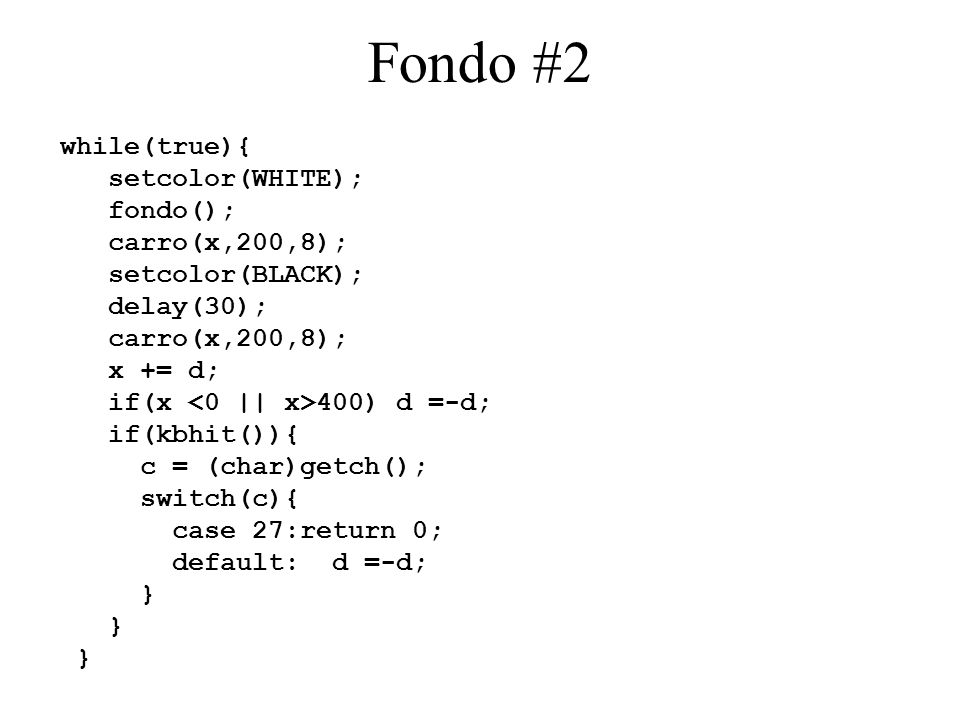

93 Fondo #2 while(true){ setcolor(WHITE); fondo(); carro(x,200,8);
setcolor(BLACK); delay(30); x += d; if(x <0 || x>400) d =-d; if(kbhit()){ c = (char)getch(); switch(c){ case 27:return 0; default: d =-d; }

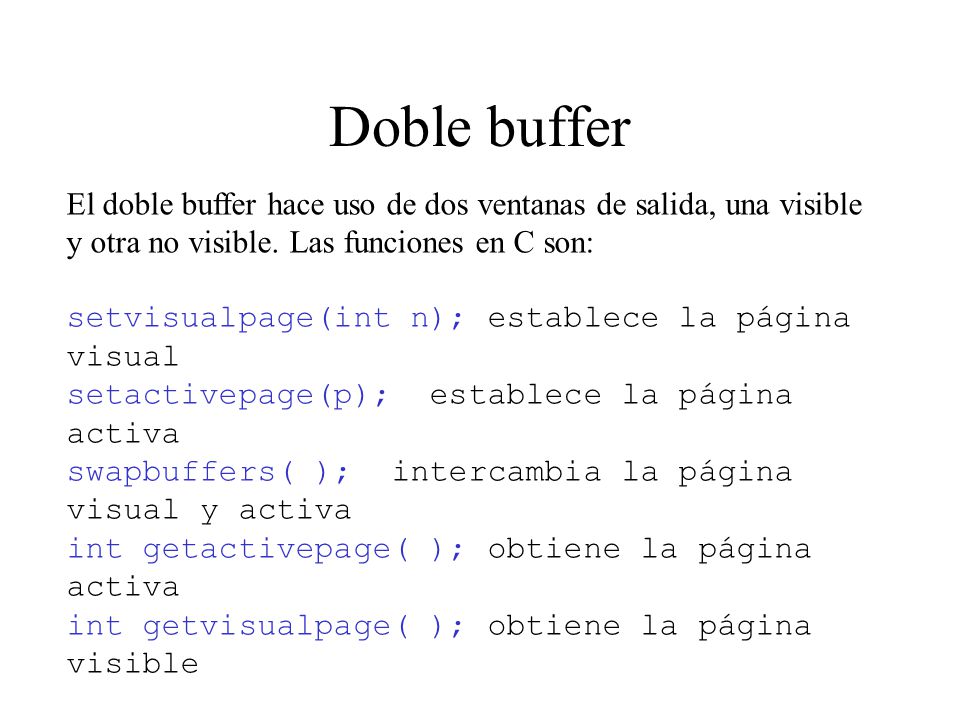

94 Doble buffer El doble buffer hace uso de dos ventanas de salida, una visible y otra no visible. Las funciones en C son: setvisualpage(int n); establece la página visual setactivepage(p); establece la página activa swapbuffers( ); intercambia la página visual y activa int getactivepage( ); obtiene la página activa int getvisualpage( ); obtiene la página visible

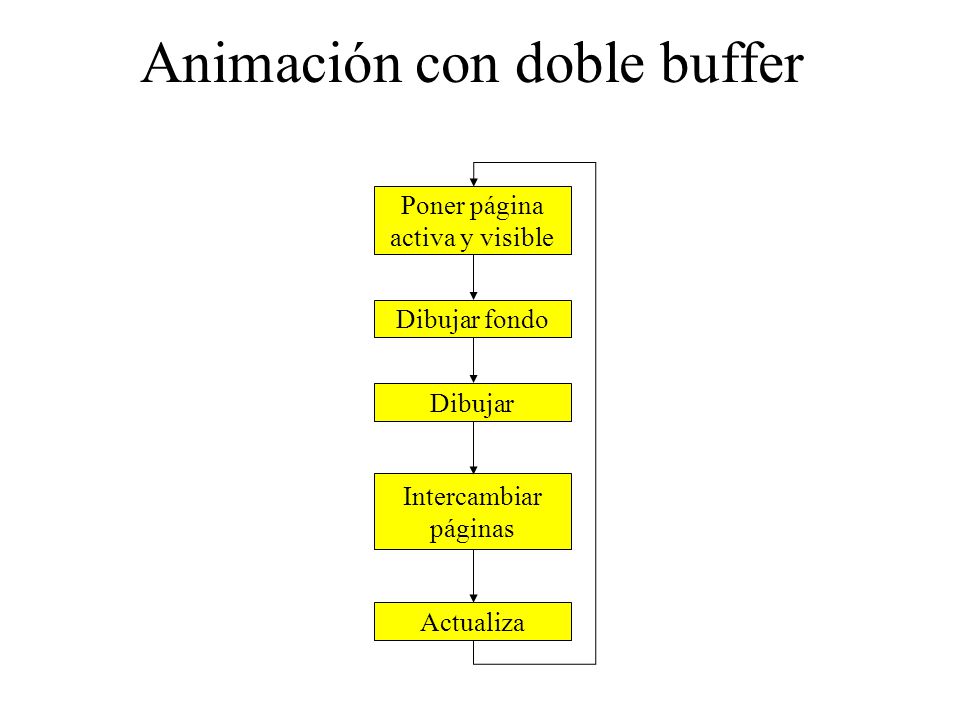

95 Animación con doble buffer
Poner página activa y visible Dibujar fondo Dibujar Intercambiar páginas Actualiza

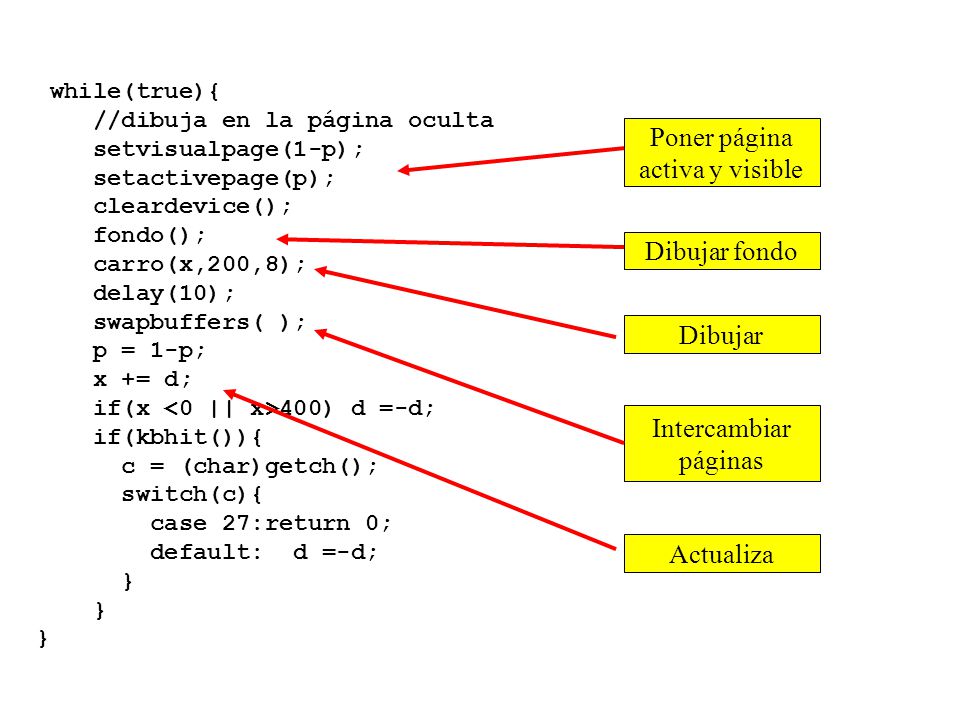

96 Poner página activa y visible
while(true){ //dibuja en la página oculta setvisualpage(1-p); setactivepage(p); cleardevice(); fondo(); carro(x,200,8); delay(10); swapbuffers( ); p = 1-p; x += d; if(x <0 || x>400) d =-d; if(kbhit()){ c = (char)getch(); switch(c){ case 27:return 0; default: d =-d; } Poner página activa y visible Dibujar fondo Dibujar Intercambiar páginas Actualiza

97 Implementación en C main(){ initwindow(400,400); setactivepage(1);
/* lee la imagen desde un archivo y la dibuja en la pantalla invisible*/ readimagefile("PGS_img01.jpg",0,0,400,400); size = imagesize(0, 0, 400, 400); /* reserva memoria para la imagen */ img = malloc(size); /* guarda le imagen en memoria */ getimage(0,0,400,400,img); // fondo(); int x=0,d=6,p=0,size=10; char c;

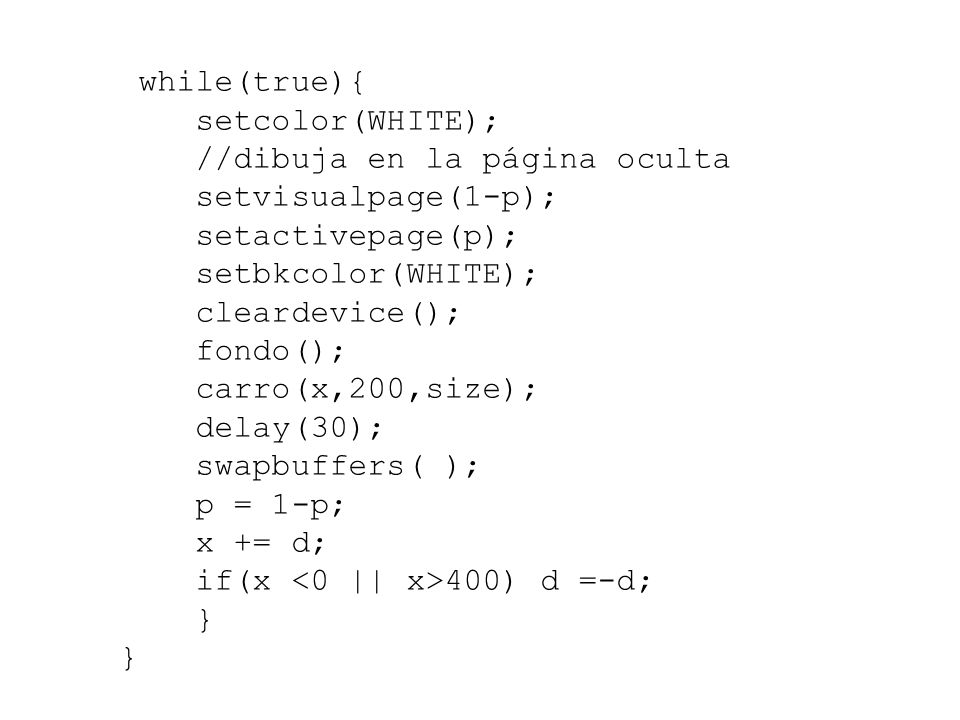

98 while(true){ setcolor(WHITE); //dibuja en la página oculta setvisualpage(1-p); setactivepage(p); setbkcolor(WHITE); cleardevice(); fondo(); carro(x,200,size); delay(30); swapbuffers( ); p = 1-p; x += d; if(x <0 || x>400) d =-d; } }
