1 enviria.com BladeCleaning® - Limpieza de palas La solución a la pérdida de potencia BladeCleaning ® www.bladecleaning.com Limpieza de Palas

2 enviria.com BladeCleaning® - Limpieza de palas JUSTIFICACIÓN Double Stall – Pérdida aerodinámica prematura

3 enviria.com BladeCleaning® - Limpieza de palas 3 Double Stall – Pérdida prematura Pérdida de hasta el 50% de potencia nominal a partir de 10 m/s. Curva de potencia normal Curva de potencia afectada por Double Stall

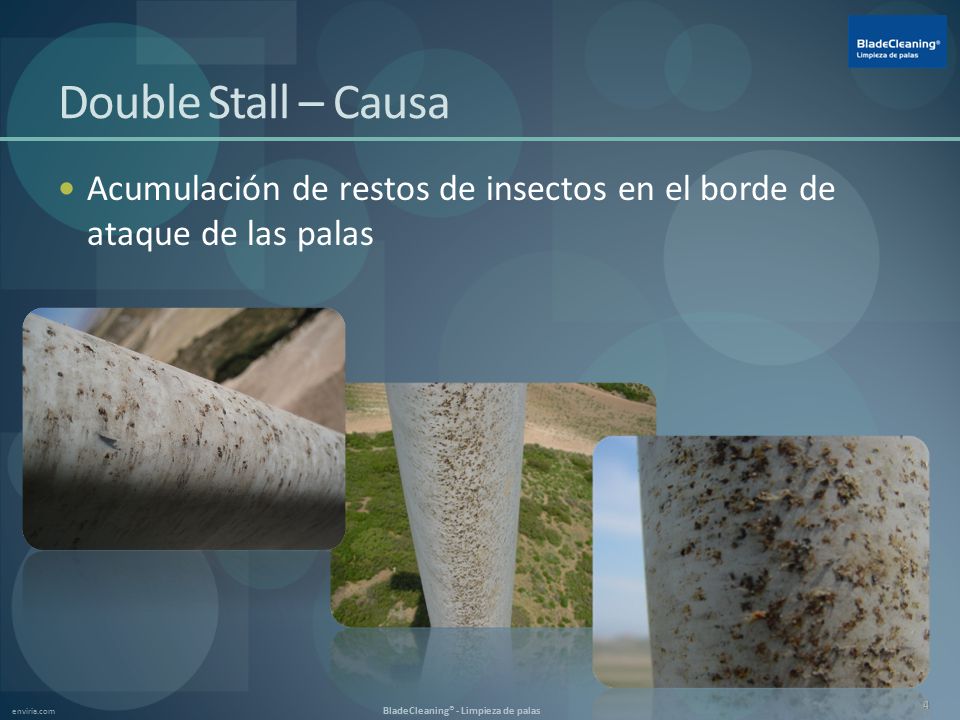

4 enviria.com BladeCleaning® - Limpieza de palas 4 Double Stall – Causa Acumulación de restos de insectos en el borde de ataque de las palas

5 enviria.com BladeCleaning® - Limpieza de palas 5 Double Stall – Consecuencias Cadena de desajustes esperados en la gestión de parques eólicos

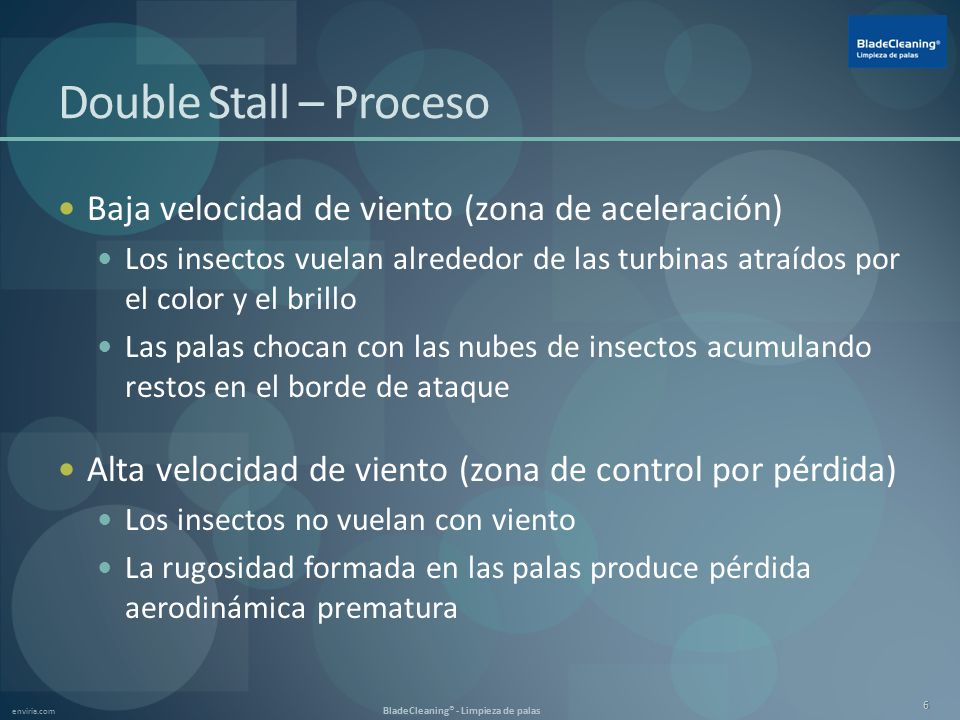

6 enviria.com BladeCleaning® - Limpieza de palas 6 Double Stall – Proceso Baja velocidad de viento (zona de aceleración) Los insectos vuelan alrededor de las turbinas atraídos por el color y el brillo Las palas chocan con las nubes de insectos acumulando restos en el borde de ataque Alta velocidad de viento (zona de control por pérdida) Los insectos no vuelan con viento La rugosidad formada en las palas produce pérdida aerodinámica prematura

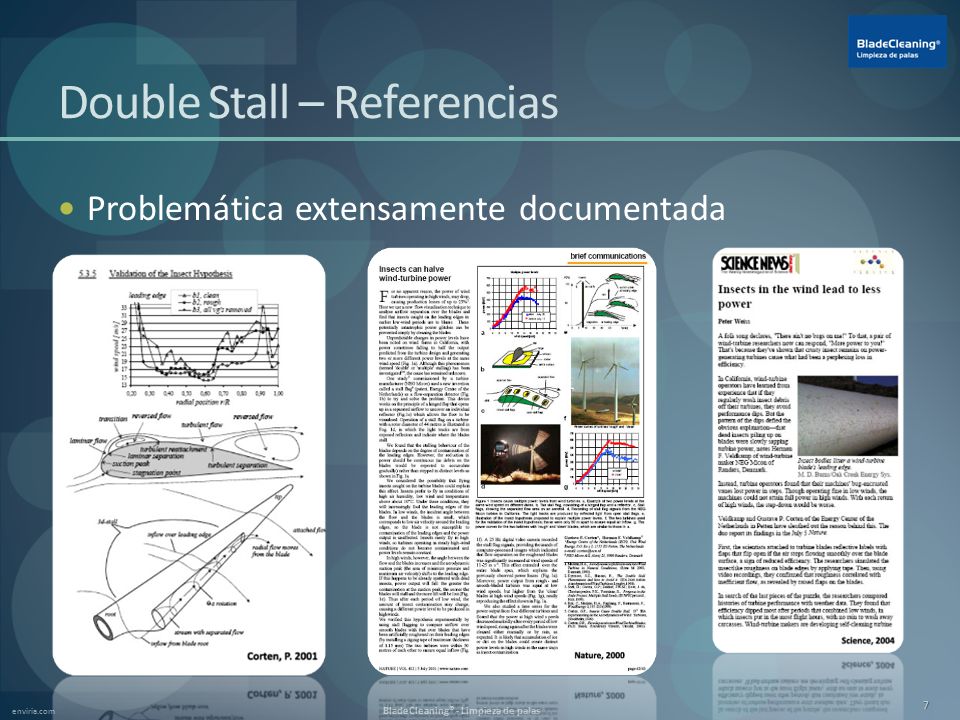

7 enviria.com BladeCleaning® - Limpieza de palas 7 Double Stall – Referencias Problemática extensamente documentada

8 enviria.com BladeCleaning® - Limpieza de palas SOLUCIÓN AL PROBLEMA BladeCleaning ® System

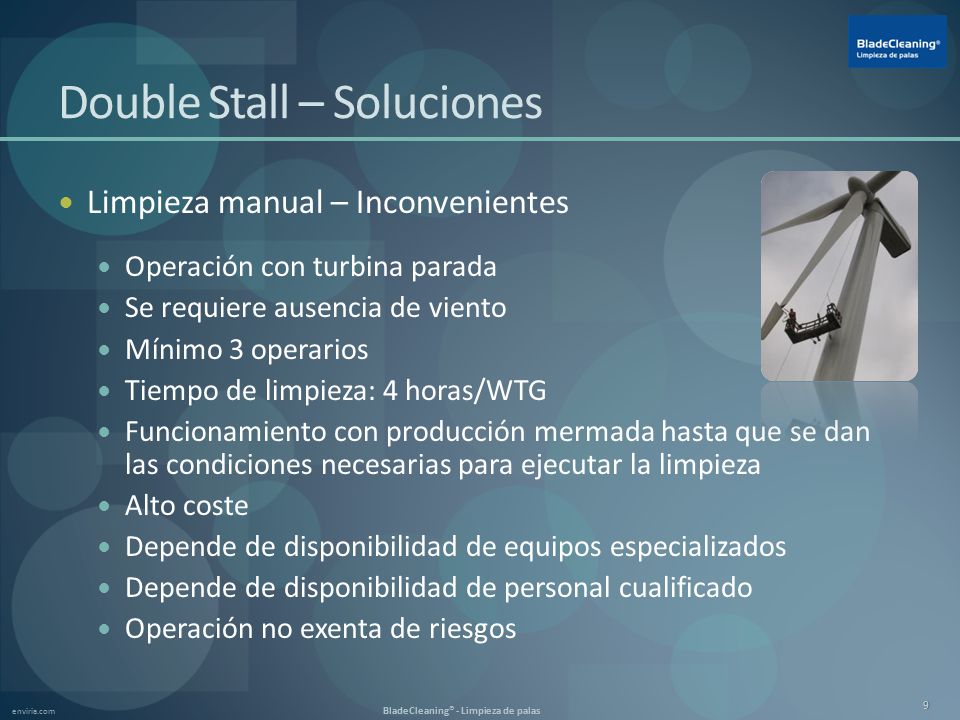

9 enviria.com BladeCleaning® - Limpieza de palas 9 Double Stall – Soluciones Limpieza manual – Inconvenientes Operación con turbina parada Se requiere ausencia de viento Mínimo 3 operarios Tiempo de limpieza: 4 horas/WTG Funcionamiento con producción mermada hasta que se dan las condiciones necesarias para ejecutar la limpieza Alto coste Depende de disponibilidad de equipos especializados Depende de disponibilidad de personal cualificado Operación no exenta de riesgos

10 enviria.com BladeCleaning® - Limpieza de palas 10 Double Stall – Soluciones Secuencia natural observada:

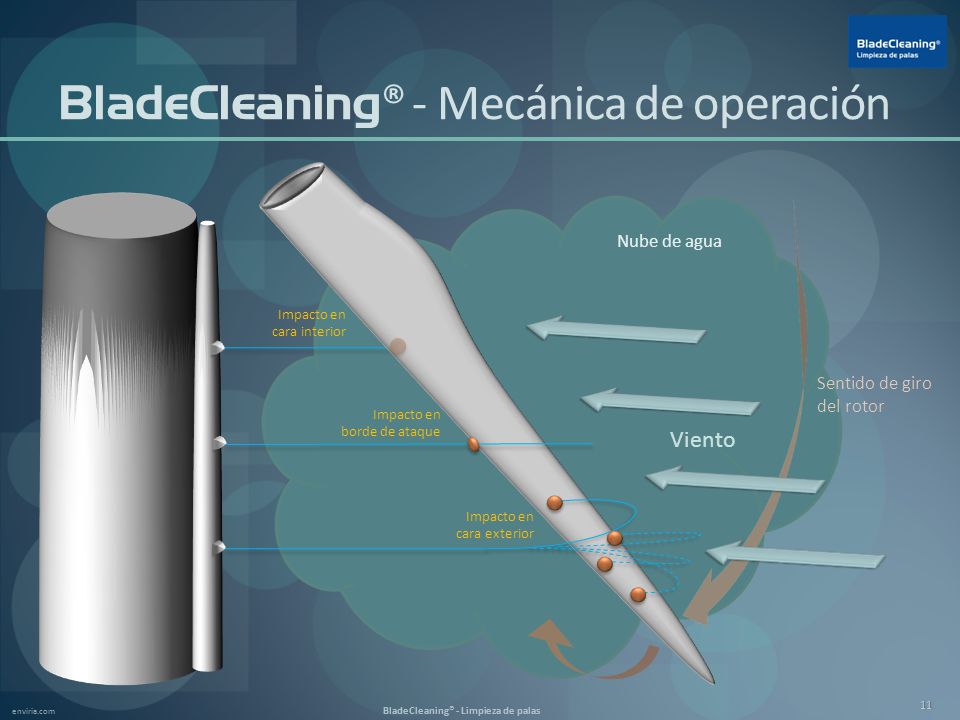

11 enviria.com BladeCleaning® - Limpieza de palas 11 BladeCleaning ® - Mecánica de operación Viento Sentido de giro del rotor Impacto en cara interior Impacto en borde de ataque Impacto en cara exterior Nube de agua

12 enviria.com BladeCleaning® - Limpieza de palas OPERACIÓN DEL SISTEMA BladeCleaning ® System

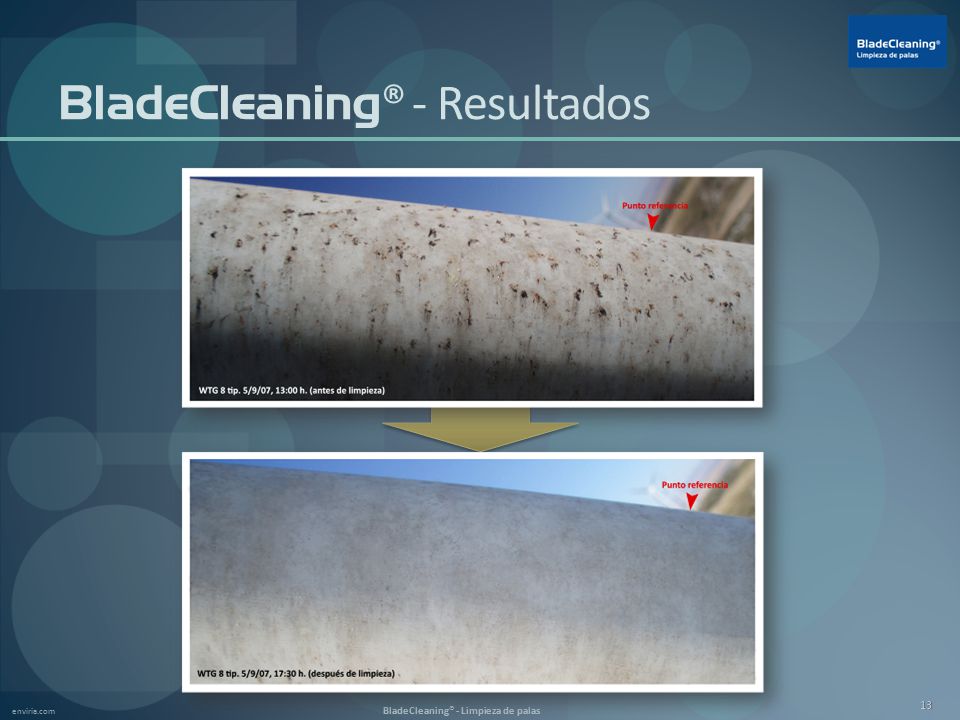

13 enviria.com BladeCleaning® - Limpieza de palas 13 BladeCleaning ® - Resultados

14 enviria.com BladeCleaning® - Limpieza de palas 14 BladeCleaning ® - Secuencia aplicación Detección suciedad en palas (caída curva de potencia) Detección suciedad en palas (caída curva de potencia) Mejora de la curva de potencia Aplicación BladeCleaning® Aplicación BladeCleaning® Sin parada de aerogenerador

15 enviria.com BladeCleaning® - Limpieza de palas 15 Servicios BladeCleaning® 1. Evaluación de la pérdida de producción 2. Instalación equipos BladeCleaning® fijos en turbinas 3. Realización de limpiezas autónomas

16 enviria.com BladeCleaning® - Limpieza de palas 16 Servicios BladeCleaning ® Realización de limpieza – Efecto de arrastre

17 enviria.com BladeCleaning® - Limpieza de palas BladeCleaning ® Análisis económico

18 enviria.com BladeCleaning® - Limpieza de palas 18 BladeCleaning® - Análisis económico Estudio de la curva de potencia observada: 50 % Pérdida de producción 50 %

19 enviria.com BladeCleaning® - Limpieza de palas 19 BladeCleaning ® - Análisis económico Cálculo por MW para un parque tipo Potencia nominal:1.000 kW Horas equivalentes anuales:2.500 h Producción teórica:2.500.000 kWh Precio:0,08 €/kWh Ingresos teóricos:200.000 €/año Fenómeno Double Stall Pérdida media en curva de potencia:20 % Pérdida de producción:500.000 kWh Pérdida de ingresos:40.000 €/año El sistema BladeCleaning® puede aumentar los ingresos en 40.000 €/año por MW instalado

20 enviria.com BladeCleaning® - Limpieza de palas BladeCleaning ® Limpieza de palas Contacto informacion@bladecleaning.com www.bladecleaning.com 91.799.70.27 Presentación realizada por enviria enviria.com
