1 Unidad de Sistema Evolución Componentes CPU Memoria Puertos / Tarjetas
“Buses” “Power Supply”

2 Evolución: Tecnología de Computadoras
Tubos al Vacío Chips & Microchips Transistores Semiconductor Circuito Integrado Silicon

3 Componentes de Unidad de Sistema
“Power supply” Bus Unidad Control ALU CD-ROM DVD-ROM Bus CPU Disco duro Registros Tarjetas expansión Ej. PCMCIA Memoria Principal “Expansion slots” Reloj Puertos Conectores: disco, monitor,impresora “Buses” “Motherboard”

4 CPU Ciclo de Máquina “Decode” 1 2 Buscar 3 Ejecutar 4 Almacenar
Memoria Principal Ciclo de Instrucción “Decode” 1 Buscar 2 Unidad de Control Ciclo de Ejecución 3 Ejecutar 4 Almacenar Unidad de Aritmética y lógica

5 “Central Processing Unit”
La velocidad del CPU depende: tamaño registro tamaño palabra en data bus reloj: se mide en MHz Otras formas medir velocidad: fracciones de segs. - tiempo para completar un ciclo de máquina (MIPS)-tiempo para completar instrucciones (flops)- tiempo operaciones floating-point por segs

6 Hardware: CPU Chips CPU Intel-type -Series Chips:
Celeron, Pentium 4, Itanium, Xeon AMD: AMD64, Athlon, Duron Motorola-type - Series Chips: PowerPC Comp. Apple usan procesador IBM o Motorola AMD- igula Intel menos caros aveces

7 ¿Cuál procesador comprar?
Marca Vel. Reloj Uso Intel Hz Xeon o Itanium =>1.3G Servers/Power users Pentium =>3G Power users, gráficas, multimedia, animaciones, dibujos, prof. Web sites, videos, juegos Internet 2.4G-3G Negocios, juegos CD/DVD, personal Web sites, pres =<2.4G SOHO, prog. Básicos Celeron >2.2G SOHO, costo bajo

8 Procesadores Chips especializados
Math or numeric Coprocessor Coprocessor Procesos Paralelos - más de un procesador Actualización procesadores (“upgrade”) : Chip-for-chip – remover Piggyback – “stack” “daughterboard” – “adapter card”

9 Memoria Usos: Unidad medir almacenamiento: KB, MB, GB
acomodar SO Programas Aplicaciones Almacenamiento entrada/ salida Trabajo Unidad medir almacenamiento: KB, MB, GB Tres tipos chips de memoria: RAM  CMOS ROM  “Flash Memory”

10 Memoria Principal-RAM
Random Access Memory Click to add text Tipos de RAM Dynamic RAM,DRAM,RDRAM,SDRAM Static RAM -SRAM Magnetoresistive RAM (MRAM) - cargas magnéticas /no eléctricas Chips RAM: SIMM, DIMM,RIMM

11 Memoria Principal-RAM Random Access Memory
Memoria Cache L1 - 8 a 128 KB L a 4 MB L3 - separado del procesador

12 Memoria - ROM Random Access Memory
Guarda permanentemente instrucciones para subir el sistema “firmware” - instrucciones en ROM no volátil más costoso que RAM Tipos: PROM EEPROM

13 Memoria - ROM Flash Memory
“Flash Memory”- memoria no volátil que puede ser borrada electrónicamente y re-escribirse “Flash Memory Chip” Usos: en tecnología CMOS, PDA, celulares “Flash Memory Card” - unidad móvil

14 Memoria - CMOS Complementary Metal Oxide Semiconductor
Tecnología para guardar información configurada y relacionada al sistema Puede ser cambiada Usa batería y usa menos electricidad Información que guarda: tipo de monitor tipo de disco duro fecha tiempo

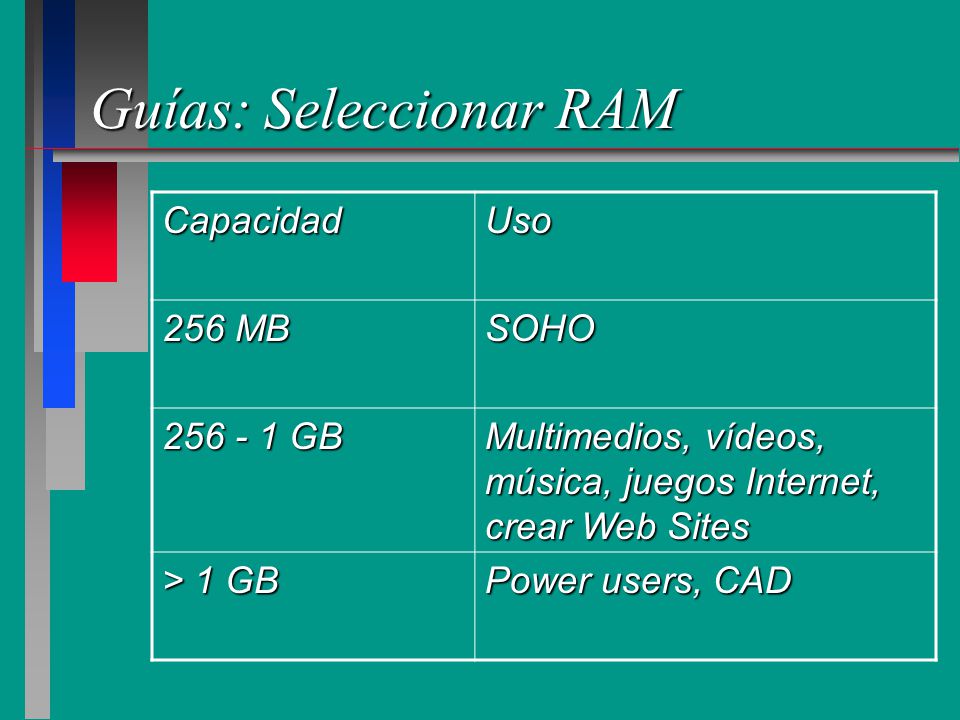

15 Guías: Seleccionar RAM
Capacidad Uso 256 MB SOHO GB Multimedios, vídeos, música, juegos Internet, crear Web Sites > 1 GB Power users, CAD

16 Unidad de Sistema- Buses
Medio para enviar impulsos eléctricos Tipos: “system bus” “expansion bus” Tipos de “expansion bus”: ISA - Industry Standard Architecture Local: VESA vs PCI PCI (Peripheral Component Interconnect) AGP -Accelerate Graphics Port USB – Universal Serial Bus PC Card Bus

17 Unidad de Sistema- Buses
Expansion bus ISA Más lenta; mouse, modem & sound card PCI, Vesa Local bus 4 veces más rápida que ISA; discos duros AGP Mejorar la velocidad transmisión gráficas y vídeos USB/FireWire Más versátil PC Card Bus PC Card

18 Otros Componentes Power Supply

19 Otros Componentes Motherboard

20 Otros Componentes Puertos/Conectores
Serial - 1 bit a 1 tiempo; mouse, keyboard Paralelo - más de 1 bit a 1 tiempo; impresoras USB - hasta 127 unidades diferentes

21 Otros Componentes Otros Puertos especiales:
“Fire Wire” (IEEE1394) – hasta 63 unidades MIDI – Musical Instrument Digital Interface Small Computer System Interface (SCSI) -discos/impresoras IrDA – Infrared Data Association - luz infrarroja; unidades alineadas para transmitir Bluetooth - ondas de radio; unidades no tienen que estar alineadas

22 Otros Componentes Expandability Expansion Slots/ Expansion Cards
Expansion Cards/Adapter Cards Video Card Sound Card Network Modem Otras: Flash Memory Card ó PC Cards:PCMCIA
