1 1 © 2005 Cisco Systems, Inc. All rights reserved. 111 © 2004, Cisco Systems, Inc. All rights reserved.

2 2 © 2005 Cisco Systems, Inc. All rights reserved. Dispositivos de Seguridad de Cisco Usando SDM Security Device Manager

3 3 © 2005 Cisco Systems, Inc. All rights reserved. SDM - Security Device Manager Es una herramienta de Cisco que ayuda al Administrador de Red Es un complemento para perfeccionarse en las configuraciones de los routers Su interfase grafica le ayuda al usuario del router a entender las configuraciones realizadas Ayuda a monitorear en tiempo real que sucede con las interfaces de red, observar el trafico entre las interfases del router Editor de ACL´s

4 4 © 2005 Cisco Systems, Inc. All rights reserved. Características del SDM SDM viene precargado desde fabrica en aquellos routers manufacturados desde Junio del 2003 en adelante Para buscar mas caracteristicas del SDM se lo puede chequiar en SDM puede ser independiente del router, ya que puede venir como no venir preinstalado en el mismo Equipos soportados modelos 800, 1700, 1800, 2600, 2800, 3600, 3700, 3800 No soportados modelos 2500, 4500, 7200, etc. No se puede resetear a fábrica modelos como el 3620 y 3640

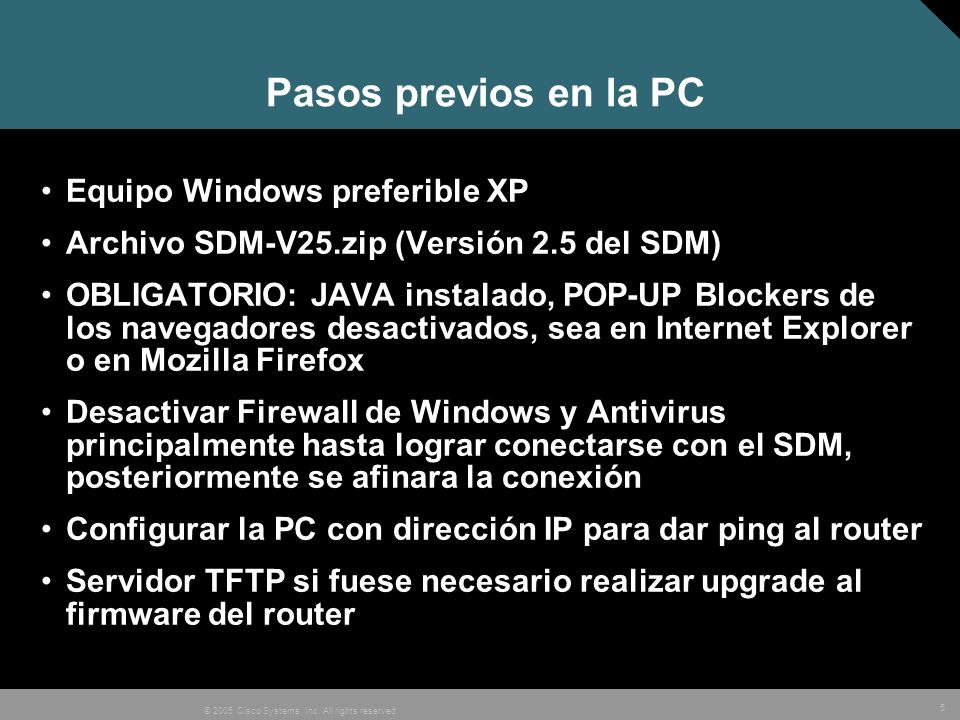

5 5 © 2005 Cisco Systems, Inc. All rights reserved. Pasos previos en la PC Equipo Windows preferible XP Archivo SDM-V25.zip (Versión 2.5 del SDM) OBLIGATORIO: JAVA instalado, POP-UP Blockers de los navegadores desactivados, sea en Internet Explorer o en Mozilla Firefox Desactivar Firewall de Windows y Antivirus principalmente hasta lograr conectarse con el SDM, posteriormente se afinara la conexión Configurar la PC con dirección IP para dar ping al router Servidor TFTP si fuese necesario realizar upgrade al firmware del router

6 6 © 2005 Cisco Systems, Inc. All rights reserved. Pasos previos en el router Poner dirección IP en el router y comprobar que da ping a la PC Tamaño de la FLASH suficiente para albergar a los archivos que instalara el SDM, mínimo 5.3 Megas a 8 Megas aprox. aparte del tamaño del IOS presente OBLIGATORIO: Router con IOS versión 12.3 o superior (NO trabaja con versiones anteriores), por lo menos i (soporta IP básico) Cable de consola

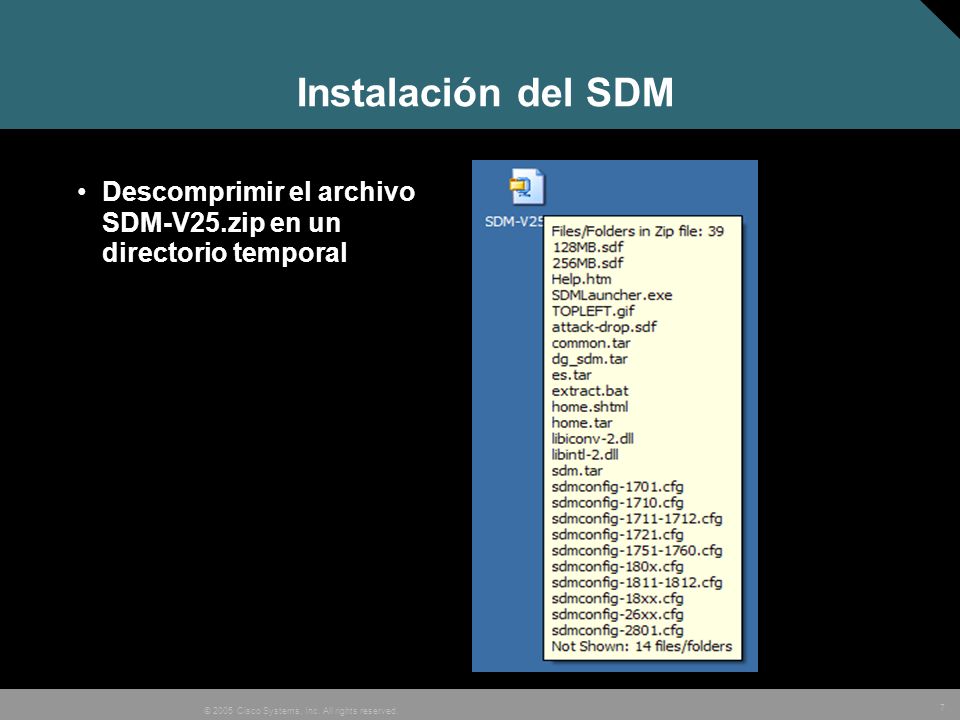

7 7 © 2005 Cisco Systems, Inc. All rights reserved. Instalación del SDM Descomprimir el archivo SDM-V25.zip en un directorio temporal

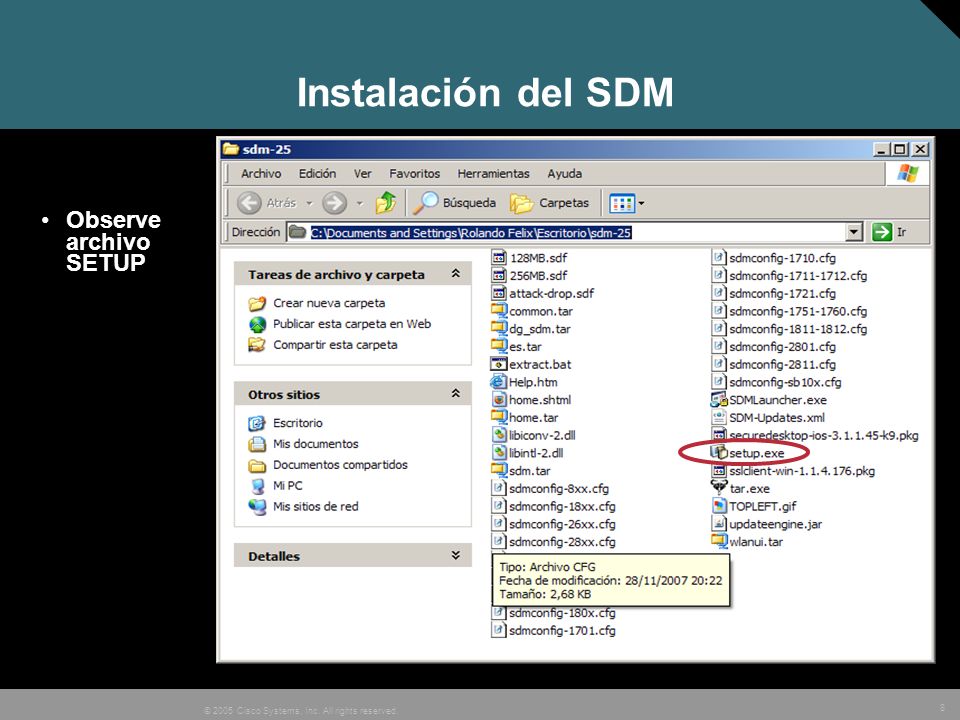

8 8 © 2005 Cisco Systems, Inc. All rights reserved. Instalación del SDM Observe archivo SETUP

9 9 © 2005 Cisco Systems, Inc. All rights reserved. Wizard de Instalación inicial

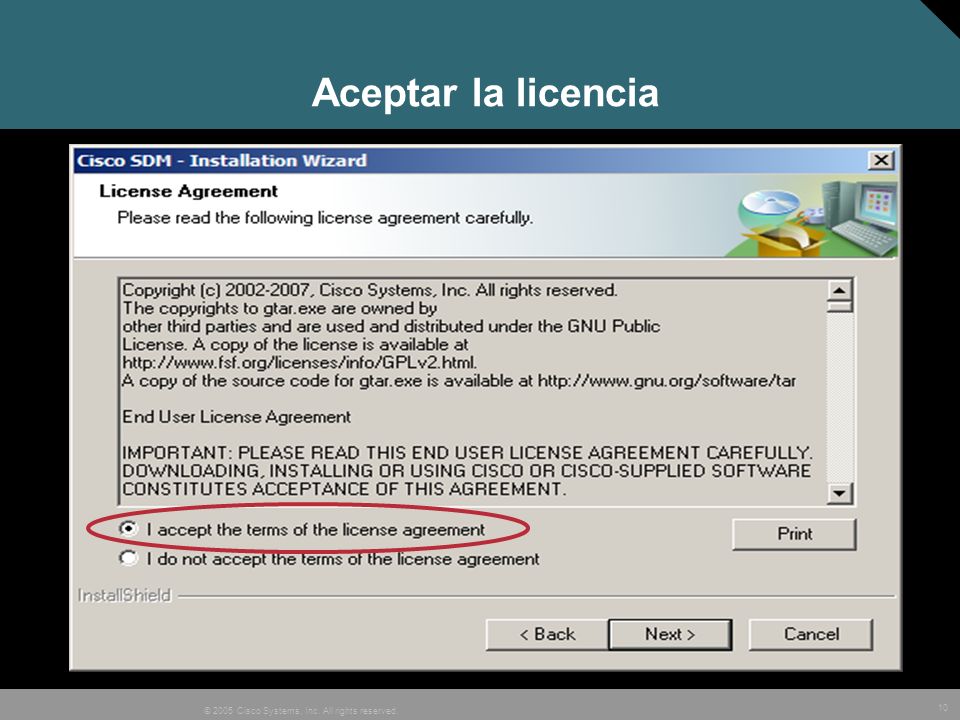

10 10 © 2005 Cisco Systems, Inc. All rights reserved. Aceptar la licencia

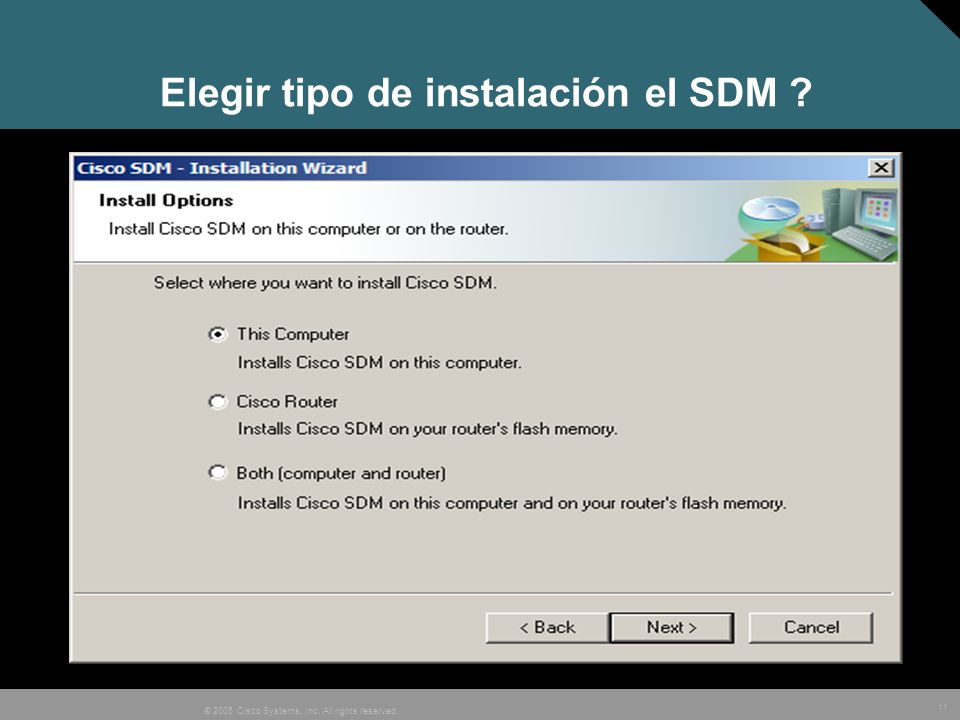

11 11 © 2005 Cisco Systems, Inc. All rights reserved. Elegir tipo de instalación el SDM ?

12 12 © 2005 Cisco Systems, Inc. All rights reserved. Opción 1 - Que se debe considerar Si se elige This computer, el SDM instalará completamente un directorio por default en su PC Cuando desee conectarse al router le aparecerá una ventana donde le pedirá la IP del router, un usuario y su clave correspondiente OJO: Este usuario debe tener privilegio 15 Al conectarse al router tratara por default de abrir el SDM completo, no la versión EXPRESS En la flash solo estará un solo archivo, el del IOS

13 13 © 2005 Cisco Systems, Inc. All rights reserved. Opción 2 - Que se debe considerar Si se elige Cisco Router, el SDM chequiará si hay espacio libre en la flash de su router En una nueva ventana le averiguará si instala la versión COMPLETA o EXPRESS Cuando desee conectarse al router, solo es necesario abrir su web browser y colocar por ejemplo donde esa es la IP asociada al mismo OJO: JAVA debe estar instalado y funcional Al conectarse al router le pedirá sus credenciales, usuario y clave y después de unos instantes se abrirá el SDM

14 14 © 2005 Cisco Systems, Inc. All rights reserved. Opción 3 - Que se debe considerar Si se elige Both, el SDM se procederá a instalar tanto en la PC como en el Router En esta opción por default se instala la versión EXPRESS Cuando desee conectarse al router, depende del usuario si lo hace a través del Internet Explorer (EXPRESS) o utiliza el software SDM de la PC (Versión COMPLETA) OJO: JAVA debe estar instalado y funcional

15 15 © 2005 Cisco Systems, Inc. All rights reserved. Configuración del Router Router# conf t Router(config)# ip http server Router(config)# ip http secure-server …… Opcional Router(config)# ip http authentication local Router(config)# username curso privilege 15 password 0 cisco Router(config)# line vty 0 4 Router(config-line)# privilege level 15 Router(config-line)# login local Router(config-line)# transport input telnet ssh Router(config-line)# end Router# copy run start

16 16 © 2005 Cisco Systems, Inc. All rights reserved. CISCO SDM EXPRESS

17 17 © 2005 Cisco Systems, Inc. All rights reserved. Ingresando al SDM EXPRESS

18 18 © 2005 Cisco Systems, Inc. All rights reserved. SDM VERSION EXPRESS

19 19 © 2005 Cisco Systems, Inc. All rights reserved. Configuracion Básica SDM EXPRESS

20 20 © 2005 Cisco Systems, Inc. All rights reserved. Seguridad SDM EXPRESS

21 21 © 2005 Cisco Systems, Inc. All rights reserved. Reseteo a Factory Defaults

22 22 © 2005 Cisco Systems, Inc. All rights reserved. CISCO ROUTER AND SECURITY DEVICE MANAGER VERSION COMPLETA

23 23 © 2005 Cisco Systems, Inc. All rights reserved. Ingreso al SDM

24 24 © 2005 Cisco Systems, Inc. All rights reserved. Ingresando…..

25 25 © 2005 Cisco Systems, Inc. All rights reserved. SDM VERSION COMPLETA

26 26 © 2005 Cisco Systems, Inc. All rights reserved. Opción Home del SDM Barra de Menus Barra de Herramientas Información del router Resumen de la Configuration

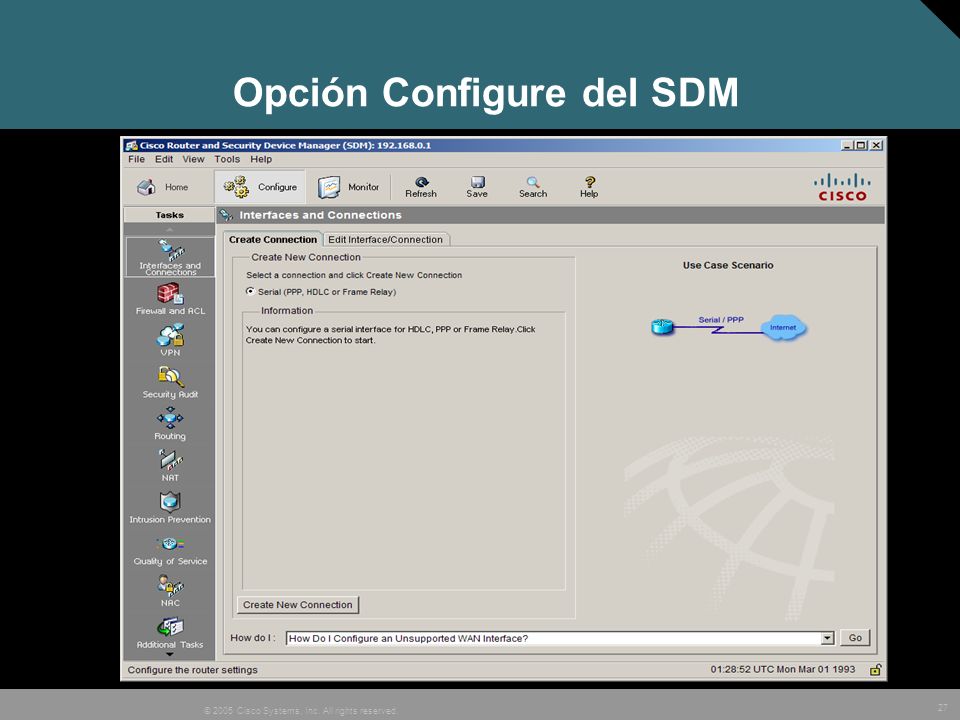

27 27 © 2005 Cisco Systems, Inc. All rights reserved. Opción Configure del SDM

28 28 © 2005 Cisco Systems, Inc. All rights reserved. Opción Monitor del SDM

29 29 © 2005 Cisco Systems, Inc. All rights reserved. Cofiguración de Interfaces

30 30 © 2005 Cisco Systems, Inc. All rights reserved. Análisis de Tráfico en las interfases

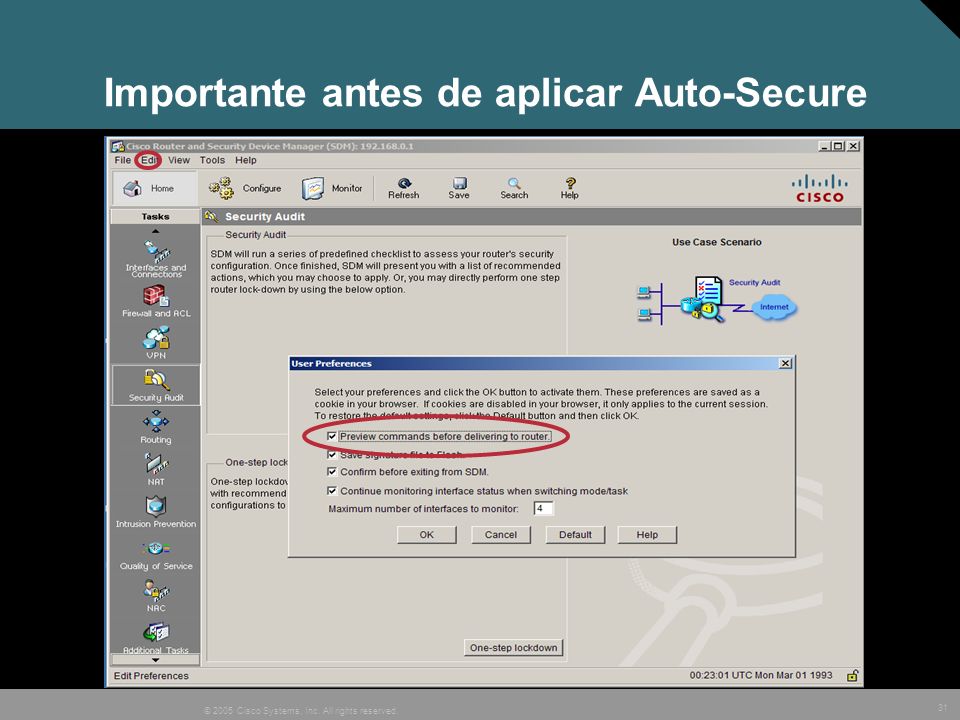

31 31 © 2005 Cisco Systems, Inc. All rights reserved. Importante antes de aplicar Auto-Secure

32 32 © 2005 Cisco Systems, Inc. All rights reserved. Auditoría de Seguridad y Auto-Secure

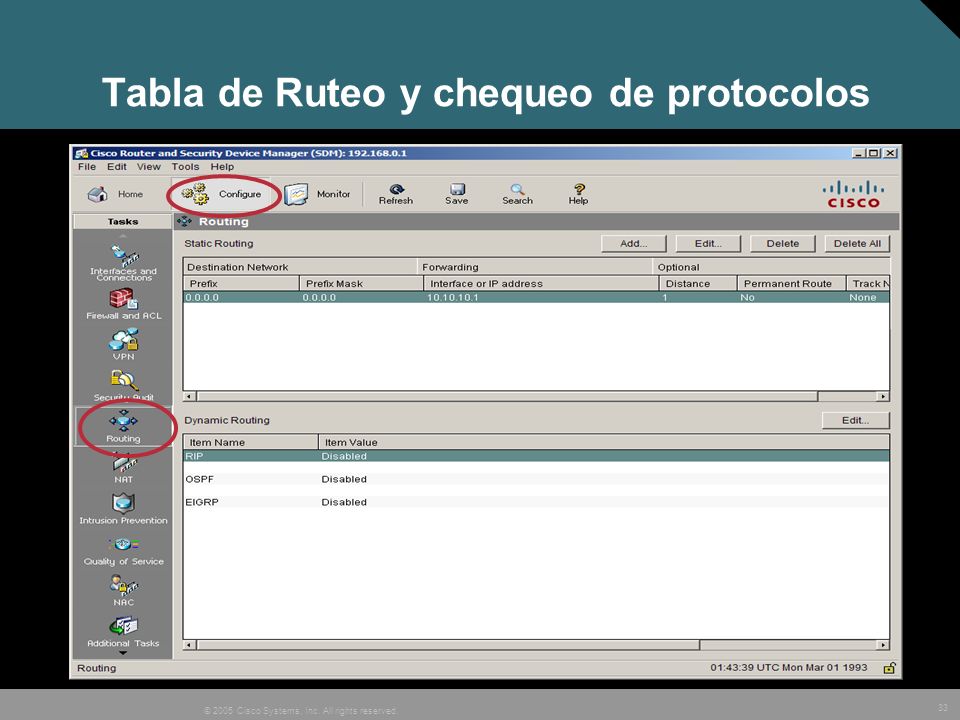

33 33 © 2005 Cisco Systems, Inc. All rights reserved. Tabla de Ruteo y chequeo de protocolos

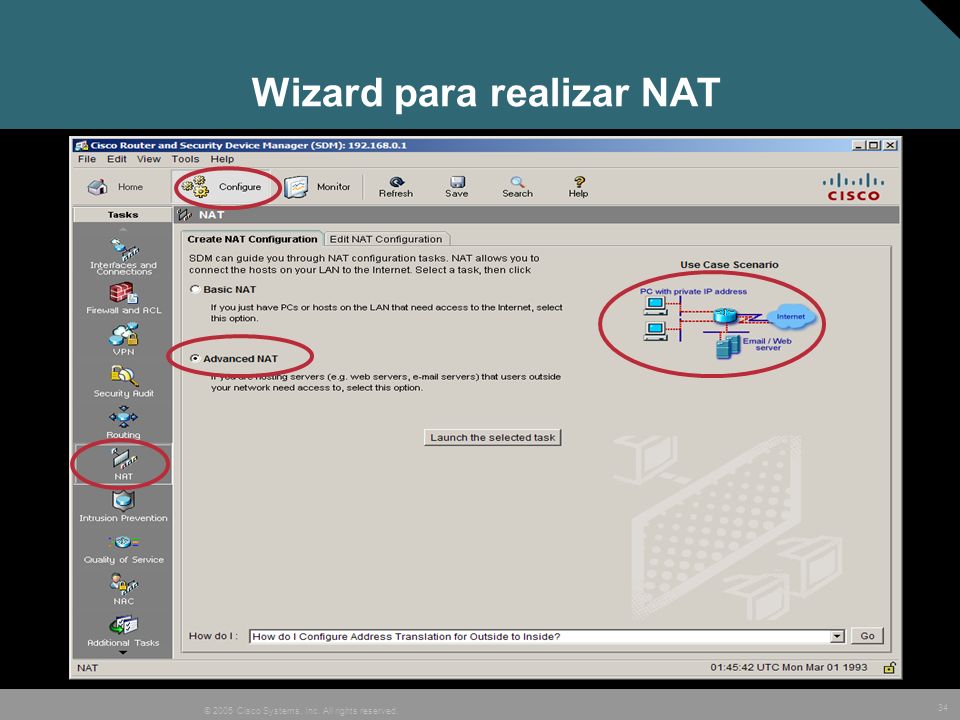

34 34 © 2005 Cisco Systems, Inc. All rights reserved. Wizard para realizar NAT

35 35 © 2005 Cisco Systems, Inc. All rights reserved. Lo mejor….. QoS !!!

36 36 © 2005 Cisco Systems, Inc. All rights reserved. Características mas importantes

37 37 © 2005 Cisco Systems, Inc. All rights reserved. Monitoreo interfaces en tiempo real !!!

38 38 © 2005 Cisco Systems, Inc. All rights reserved. Ayuda en linea

39 39 © 2005 Cisco Systems, Inc. All rights reserved. Datos Importantes ftp://ftp.powerfast.net/pub/manuales/cisco/netacad/ ftp://ftp.powerfast.net/pub/windows/routers/cisco/ ftp://ftp.powerfast.net/pub/windows/routers/cisco/images/ftp://ftp.powerfast.net/pub/windows/routers/cisco/images/ Realizado por Ing. Rolando Félix – Julio 2009

40 40 © 2005, Cisco Systems, Inc. All rights reserved.
