1 Arquitectura de Procesadores VLIW y DSP

2 ILP (Instruction Level Parallelism)
Familia de técnicas de diseño tanto del procesador como del compilador que incrementan la velocidad de ejecución permitiendo que operaciones individuales (instrucciones) tales como loads, stores, operaciones enteras y de CF, se ejecuten en paralelo. A diferencia de los multiprocesadores tradicionales o máquinas masivamente paralelas, estas técnicas son transparentes al usuario. Ejemplo de técnicas ILP aplicadas a procesadores: superescalares y VLIW Ejemplo de técnicas ILP aplicadas al compilador: software pipelining y trace scheduling Unidad 5 VLIW y DSP

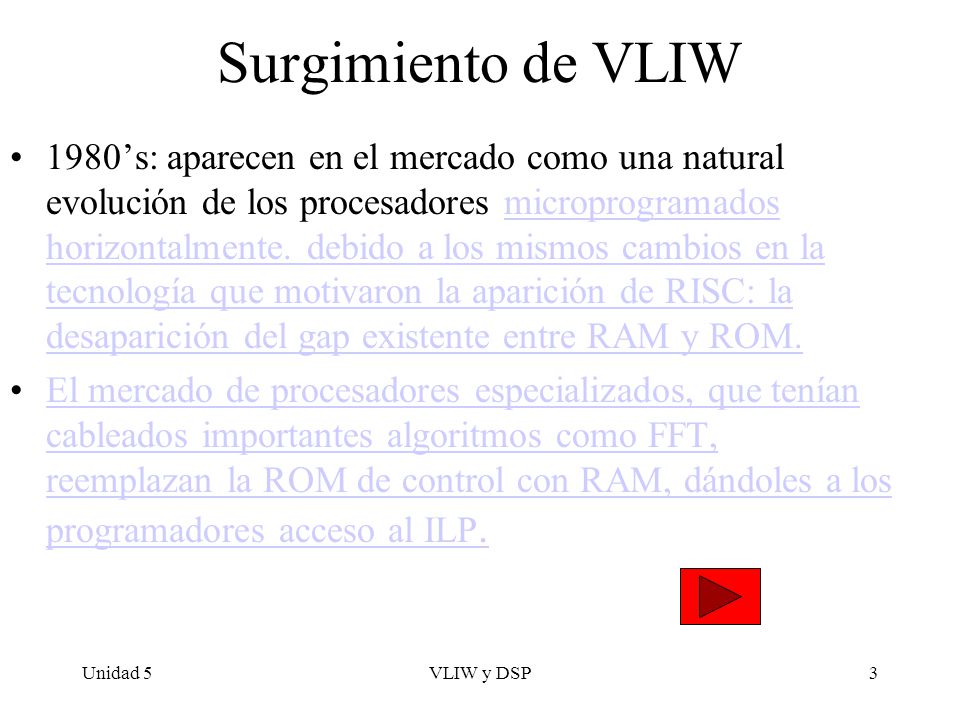

3 Surgimiento de VLIW 1980’s: aparecen en el mercado como una natural evolución de los procesadores microprogramados horizontalmente. debido a los mismos cambios en la tecnología que motivaron la aparición de RISC: la desaparición del gap existente entre RAM y ROM. El mercado de procesadores especializados, que tenían cableados importantes algoritmos como FFT, reemplazan la ROM de control con RAM, dándoles a los programadores acceso al ILP. Unidad 5 VLIW y DSP

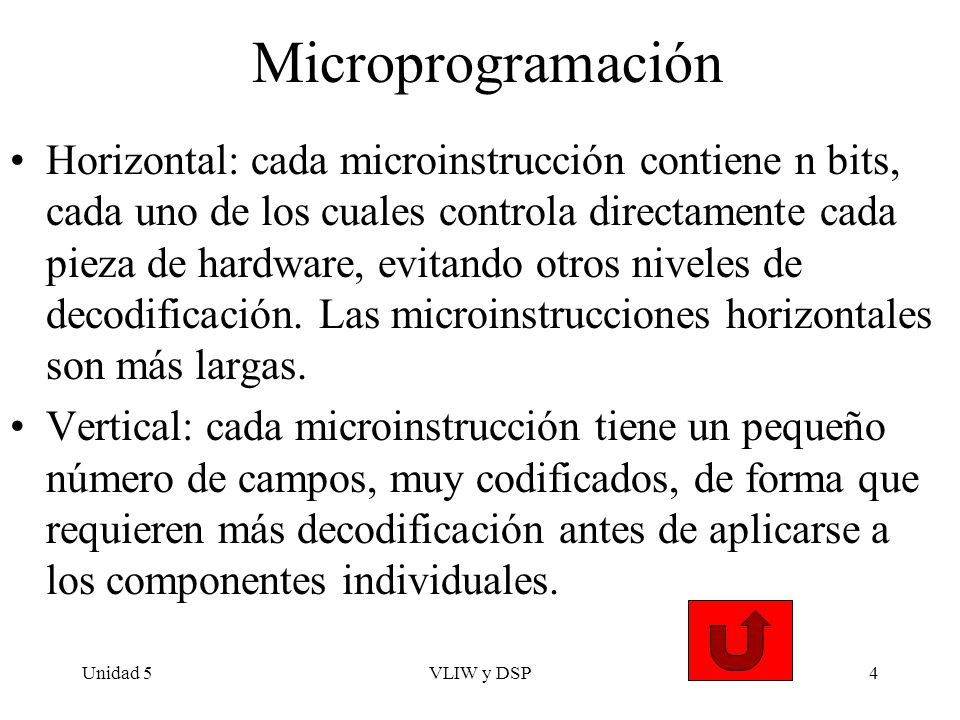

4 Microprogramación Horizontal: cada microinstrucción contiene n bits, cada uno de los cuales controla directamente cada pieza de hardware, evitando otros niveles de decodificación. Las microinstrucciones horizontales son más largas. Vertical: cada microinstrucción tiene un pequeño número de campos, muy codificados, de forma que requieren más decodificación antes de aplicarse a los componentes individuales. Unidad 5 VLIW y DSP

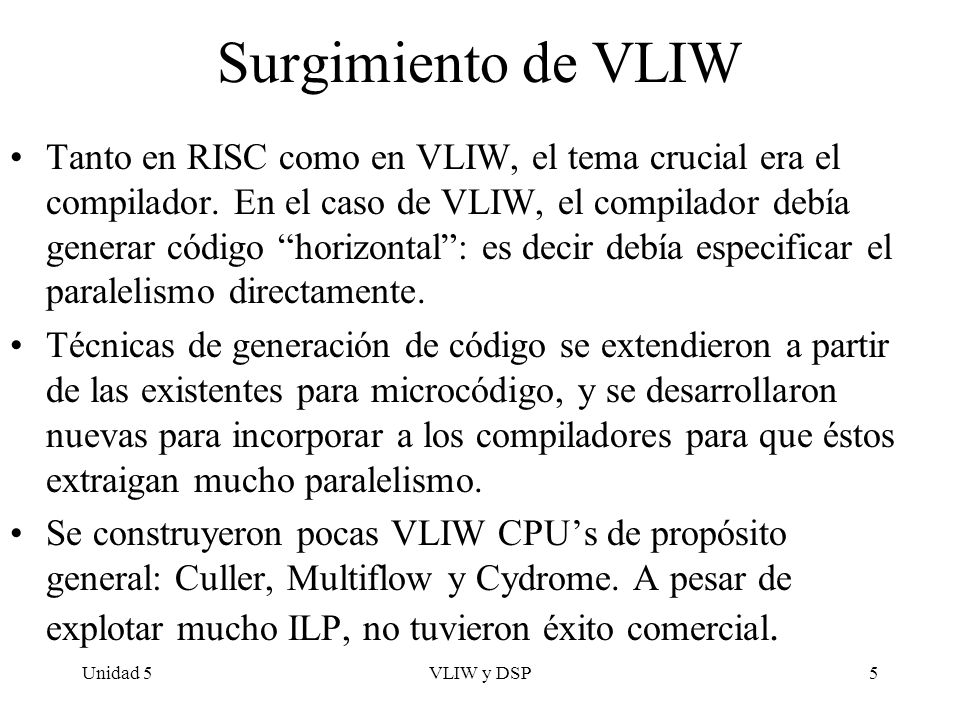

5 Surgimiento de VLIW Tanto en RISC como en VLIW, el tema crucial era el compilador. En el caso de VLIW, el compilador debía generar código “horizontal”: es decir debía especificar el paralelismo directamente. Técnicas de generación de código se extendieron a partir de las existentes para microcódigo, y se desarrollaron nuevas para incorporar a los compiladores para que éstos extraigan mucho paralelismo. Se construyeron pocas VLIW CPU’s de propósito general: Culler, Multiflow y Cydrome. A pesar de explotar mucho ILP, no tuvieron éxito comercial. Unidad 5 VLIW y DSP

6 Diferencias y Semejanzas con Superescalares
Semejanzas: misma estructura básica compuesta por múltiples U.F. operando en paralelo, y un único Banco de Registros (o dos para FX y FP) Diferencias: tipo de instrucciones y scheduling de instrucciones Unidad 5 VLIW y DSP

7 Diferencias y Semejanzas con Superescalares
Única Instrucción Multioperación Caché de Instr. Unidad de Fetch VLIW EU EU EU Banco de Registros Unidad 5 VLIW y DSP

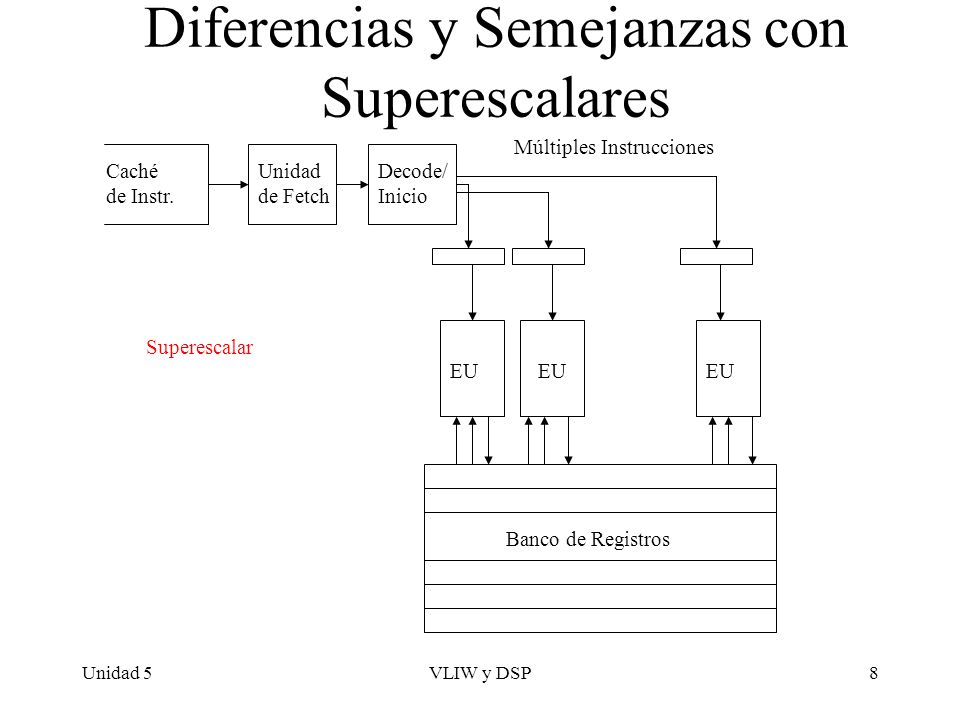

8 Diferencias y Semejanzas con Superescalares
Múltiples Instrucciones Caché de Instr. Unidad de Fetch Decode/ Inicio Superescalar EU EU EU Banco de Registros Unidad 5 VLIW y DSP

9 Tipos de Instrucciones
Arquitecturas VLIW están controladas por instrucciones largas que contienen un campo de control por cada una de las UF disponibles en la arquitectura. La longitud de la instrucción depende de dos factores: número de UF disponibles y número de bits necesarios para controlar cada UF. El número de UF suele ser grande : de 5 a 30. El número de bits de control para cada UF suele ser de 16 o 32 ====> palabras de instrucción de 100-1kbit Ejemplos: Trace 7/200 ejecuta 7 operaciones por ciclo y utiliza una palabra de instrucción de 256 bits. Unidad 5 VLIW y DSP

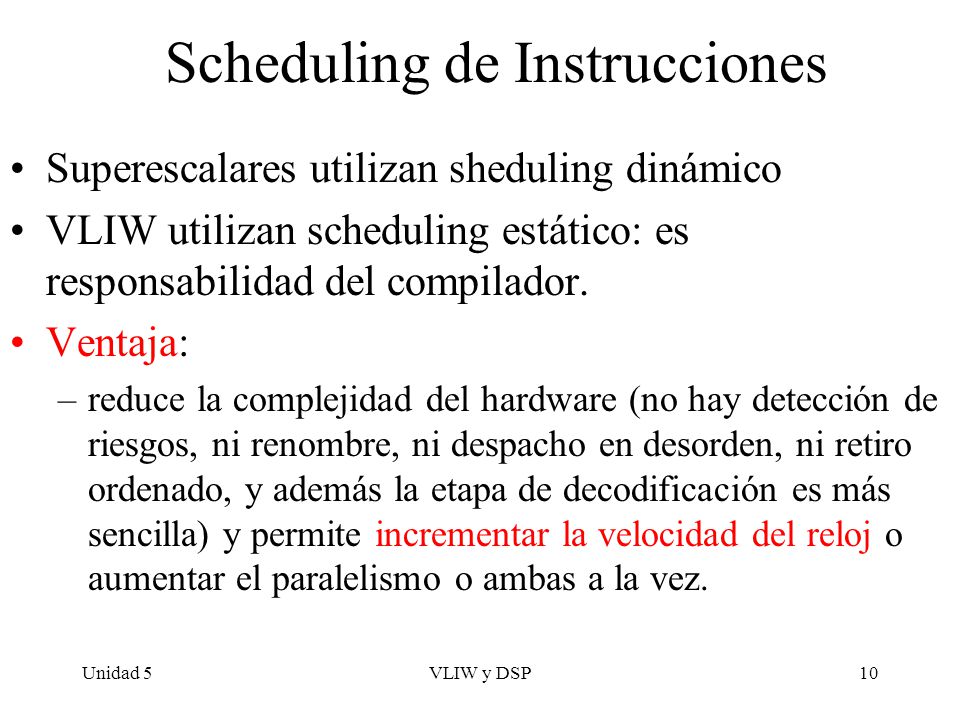

10 Scheduling de Instrucciones
Superescalares utilizan sheduling dinámico VLIW utilizan scheduling estático: es responsabilidad del compilador. Ventaja: reduce la complejidad del hardware (no hay detección de riesgos, ni renombre, ni despacho en desorden, ni retiro ordenado, y además la etapa de decodificación es más sencilla) y permite incrementar la velocidad del reloj o aumentar el paralelismo o ambas a la vez. Unidad 5 VLIW y DSP

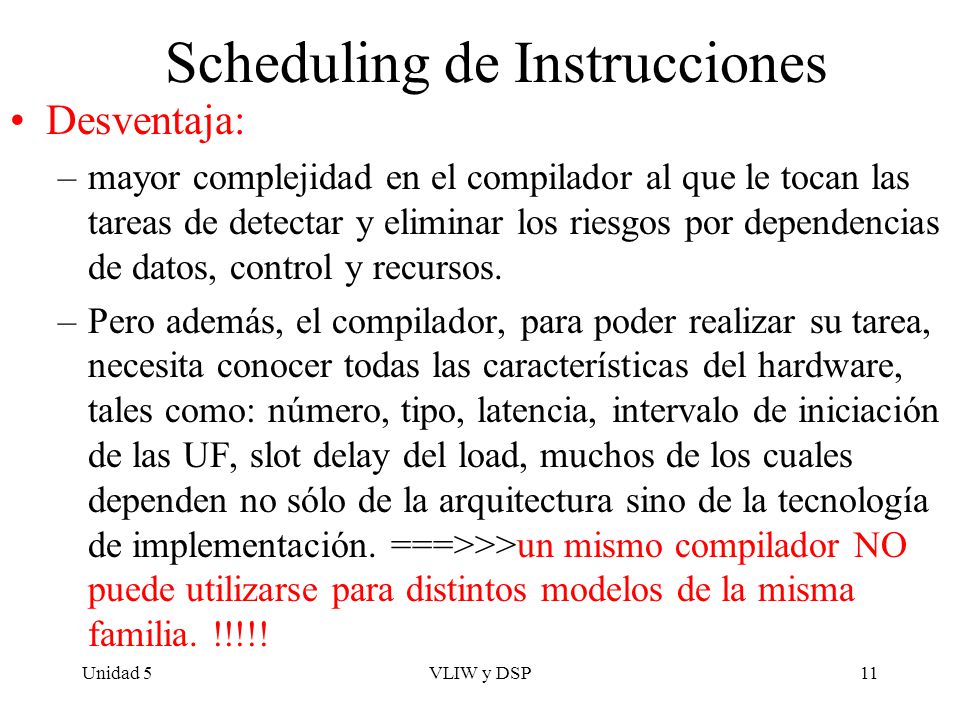

11 Scheduling de Instrucciones
Desventaja: mayor complejidad en el compilador al que le tocan las tareas de detectar y eliminar los riesgos por dependencias de datos, control y recursos. Pero además, el compilador, para poder realizar su tarea, necesita conocer todas las características del hardware, tales como: número, tipo, latencia, intervalo de iniciación de las UF, slot delay del load, muchos de los cuales dependen no sólo de la arquitectura sino de la tecnología de implementación. ===>>>un mismo compilador NO puede utilizarse para distintos modelos de la misma familia. !!!!! Unidad 5 VLIW y DSP

12 Scheduling de Instrucciones
Mas problemas: Cache Misses : Debido a que el compilador no conoce cuando se producirán, debe considerar el caso peor de retardo al generan su scheduling. (loads especulativos...) El formato de la VL Instruction, que es fijo, no siempre contiene información útil en todos los campos ===>>pérdida de espacio y ancho de banda con memoria. Debido a la alta complejidad de la tarea, los VLIW NO pueden ser programados en lenguaje ensamblador (!) Unidad 5 VLIW y DSP

13 GPP VLIW: Trace 2000 Desarrollado por la empresa Multiflow en (Tanto Multiflow como Cydrome quebraron a principios de los 90) Son tres modelos: Trace 7/200, 14/200, 28/200 (7,14,28 instrucciones por ciclo) Unidad 5 VLIW y DSP

14 GPP VLIW: Trace 2000 Registros FX (64x32) Registros FP (32x64) ALU0
FMUL FADD TLB Store Registers (32x32) F board I board Dirección Física Store Buses Unidad 5 VLIW y DSP

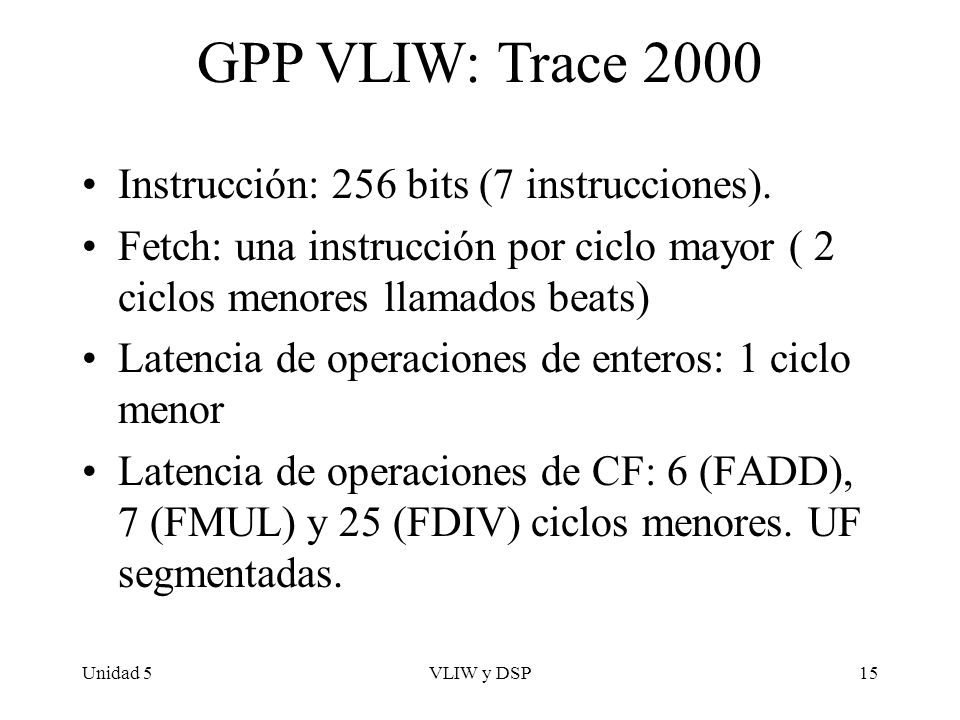

15 GPP VLIW: Trace 2000 Instrucción: 256 bits (7 instrucciones).
Fetch: una instrucción por ciclo mayor ( 2 ciclos menores llamados beats) Latencia de operaciones de enteros: 1 ciclo menor Latencia de operaciones de CF: 6 (FADD), 7 (FMUL) y 25 (FDIV) ciclos menores. UF segmentadas. Unidad 5 VLIW y DSP

16 Trace 2000: Instrucción Subword 0: ALU0, primer beat opcode dest
dest_bank branch_test src1 src2 inm Subword1: constante Constante Inmediata Subword 2: ALU1, primer beat opcode dest dest_bank src1 branch_test src2 inm Subword3: FADD opcode L dest src1 src2 dest_bank Subword 4: ALU0, ultimo beat opcode dest dest_bank src1 branch_test src2 inm Constante Inmediata Subword 5: constante Subword 6: ALU1, ultimo beat opcode dest dest_bank src1 branch_test src2 inm Subword 7 : FMUL opcode L dest src1 src2 dest_bank Unidad 5 VLIW y DSP

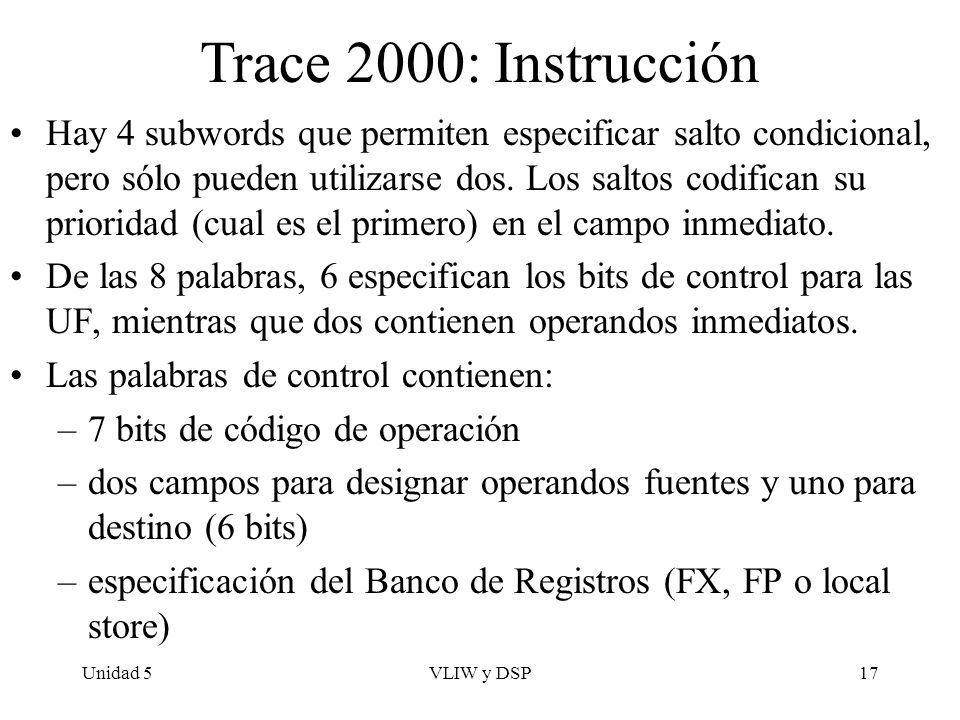

17 Trace 2000: Instrucción Hay 4 subwords que permiten especificar salto condicional, pero sólo pueden utilizarse dos. Los saltos codifican su prioridad (cual es el primero) en el campo inmediato. De las 8 palabras, 6 especifican los bits de control para las UF, mientras que dos contienen operandos inmediatos. Las palabras de control contienen: 7 bits de código de operación dos campos para designar operandos fuentes y uno para destino (6 bits) especificación del Banco de Registros (FX, FP o local store) Unidad 5 VLIW y DSP

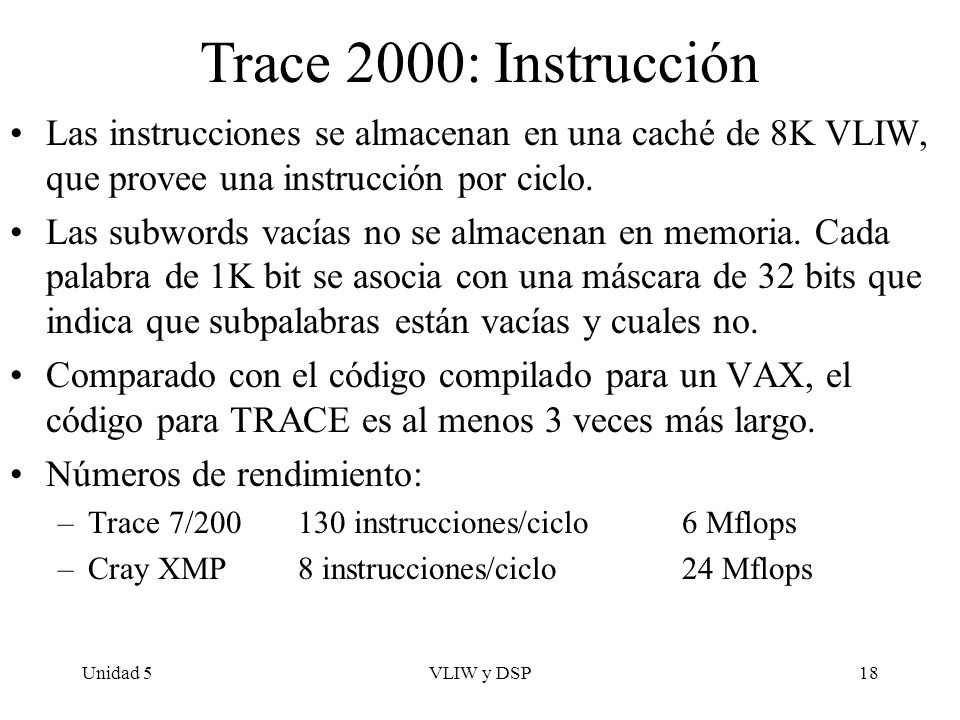

18 Trace 2000: Instrucción Las instrucciones se almacenan en una caché de 8K VLIW, que provee una instrucción por ciclo. Las subwords vacías no se almacenan en memoria. Cada palabra de 1K bit se asocia con una máscara de 32 bits que indica que subpalabras están vacías y cuales no. Comparado con el código compilado para un VAX, el código para TRACE es al menos 3 veces más largo. Números de rendimiento: Trace 7/ instrucciones/ciclo 6 Mflops Cray XMP 8 instrucciones/ciclo 24 Mflops Unidad 5 VLIW y DSP

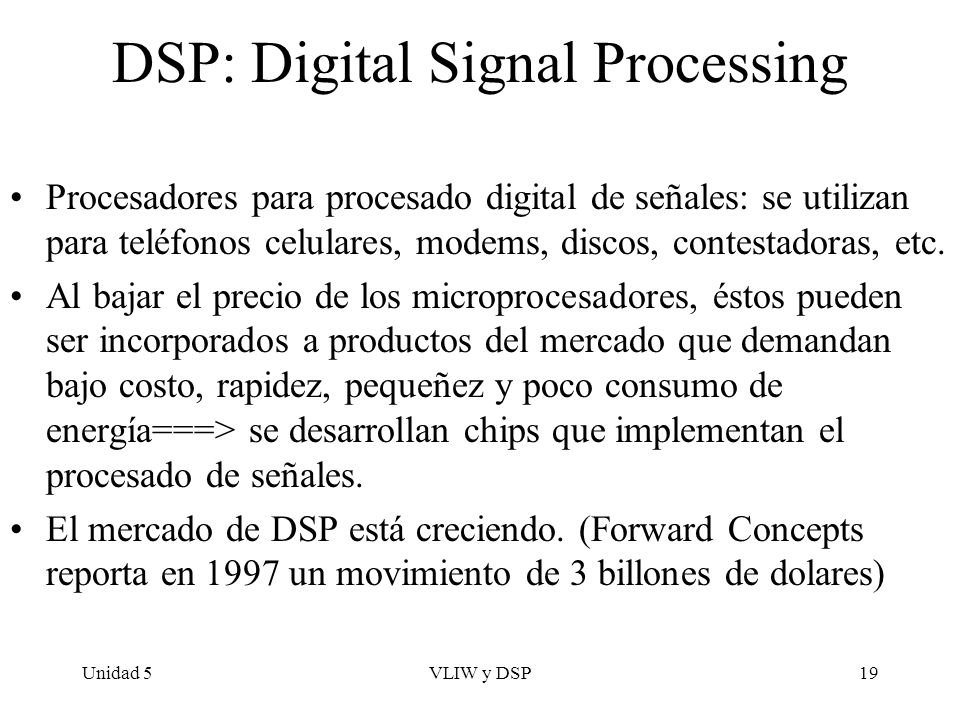

19 DSP: Digital Signal Processing
Procesadores para procesado digital de señales: se utilizan para teléfonos celulares, modems, discos, contestadoras, etc. Al bajar el precio de los microprocesadores, éstos pueden ser incorporados a productos del mercado que demandan bajo costo, rapidez, pequeñez y poco consumo de energía===> se desarrollan chips que implementan el procesado de señales. El mercado de DSP está creciendo. (Forward Concepts reporta en 1997 un movimiento de 3 billones de dolares) Unidad 5 VLIW y DSP

20 DSP: Funciones de Filtro
Una de las funciones más comunes en DSP: filtrado de señales. xn xn-1 x1 D D D c1 c2 Cn-1 cn x x x x yn + + + Tap yn = xn c1 + xn-1c x1 cn Unidad 5 VLIW y DSP

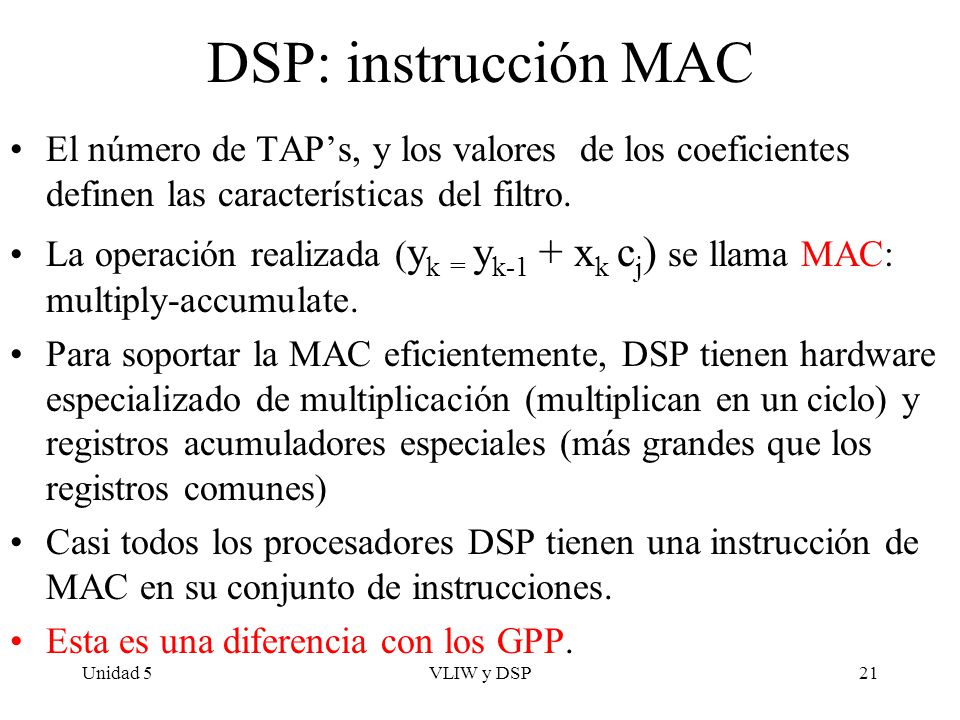

21 DSP: instrucción MAC El número de TAP’s, y los valores de los coeficientes definen las características del filtro. La operación realizada (yk = yk-1 + xk cj) se llama MAC: multiply-accumulate. Para soportar la MAC eficientemente, DSP tienen hardware especializado de multiplicación (multiplican en un ciclo) y registros acumuladores especiales (más grandes que los registros comunes) Casi todos los procesadores DSP tienen una instrucción de MAC en su conjunto de instrucciones. Esta es una diferencia con los GPP. Unidad 5 VLIW y DSP

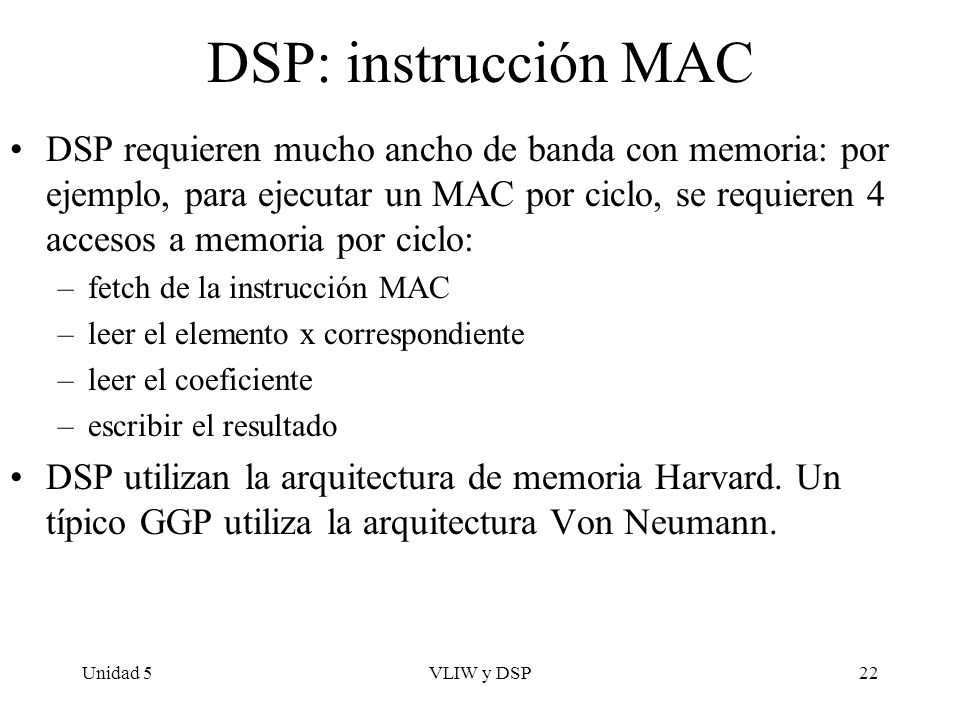

22 DSP: instrucción MAC DSP requieren mucho ancho de banda con memoria: por ejemplo, para ejecutar un MAC por ciclo, se requieren 4 accesos a memoria por ciclo: fetch de la instrucción MAC leer el elemento x correspondiente leer el coeficiente escribir el resultado DSP utilizan la arquitectura de memoria Harvard. Un típico GGP utiliza la arquitectura Von Neumann. Unidad 5 VLIW y DSP

23 Arquitecturas de Memoria: Harvard y Von Neumann
Procesador Procesador Bus de Direcciones 1 Bus de Direcciones Bus de Datos 1 Bus de Direcciones 2 Bus de Datos Bus de Datos 2 Memoria Memoria Memoria Unidad 5 VLIW y DSP

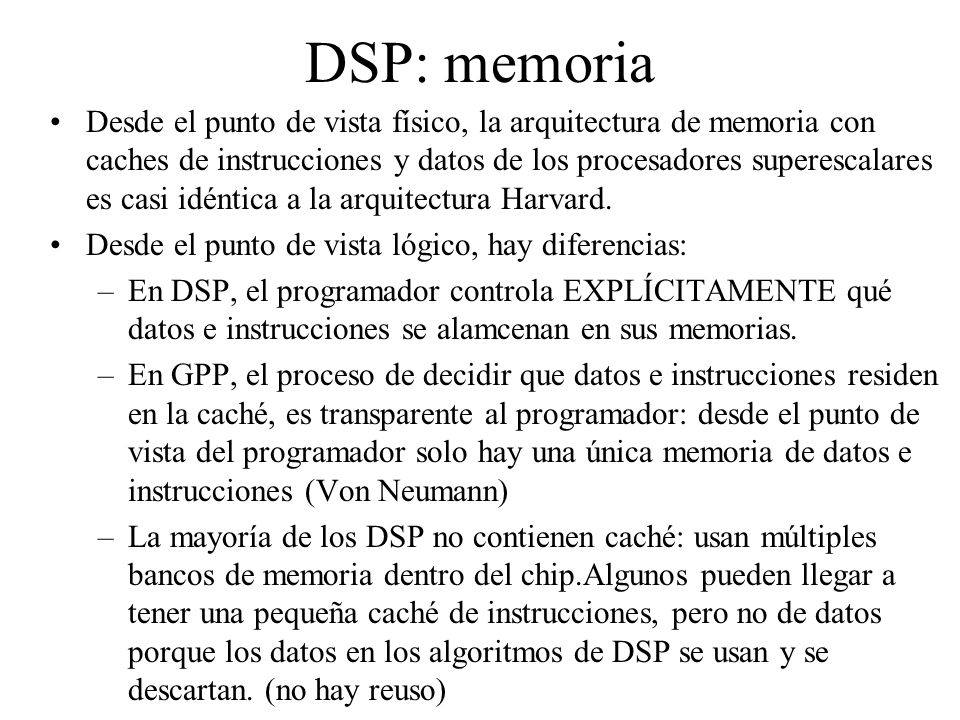

24 DSP: memoria Desde el punto de vista físico, la arquitectura de memoria con caches de instrucciones y datos de los procesadores superescalares es casi idéntica a la arquitectura Harvard. Desde el punto de vista lógico, hay diferencias: En DSP, el programador controla EXPLÍCITAMENTE qué datos e instrucciones se alamcenan en sus memorias. En GPP, el proceso de decidir que datos e instrucciones residen en la caché, es transparente al programador: desde el punto de vista del programador solo hay una única memoria de datos e instrucciones (Von Neumann) La mayoría de los DSP no contienen caché: usan múltiples bancos de memoria dentro del chip.Algunos pueden llegar a tener una pequeña caché de instrucciones, pero no de datos porque los datos en los algoritmos de DSP se usan y se descartan. (no hay reuso)

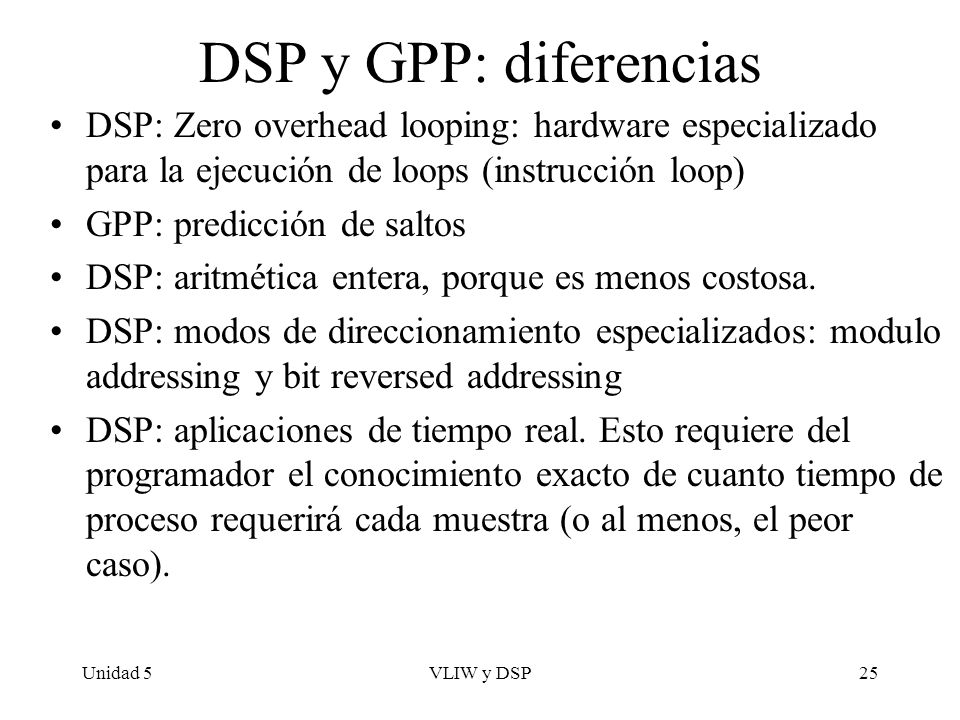

25 DSP y GPP: diferencias DSP: Zero overhead looping: hardware especializado para la ejecución de loops (instrucción loop) GPP: predicción de saltos DSP: aritmética entera, porque es menos costosa. DSP: modos de direccionamiento especializados: modulo addressing y bit reversed addressing DSP: aplicaciones de tiempo real. Esto requiere del programador el conocimiento exacto de cuanto tiempo de proceso requerirá cada muestra (o al menos, el peor caso). Unidad 5 VLIW y DSP

26 DSP y GPP: diferencias GPP’s de alto rendimiento : es difícil predecir el tiempo de ejecución de un trozo de código: POCA PREDICTIBILIDAD, porque la ejecución especulativa hace que un mismo trozo de código consuma distinta cantidad de ciclos según la historia previa de ejecución DSP, no tienen ejecución especulativa y, en caso de que hubiera caché de instrucciones, es el programador el que sabe que instrucciones están alli====> MUCHA PREDICTIBILIDAD. Unidad 5 VLIW y DSP

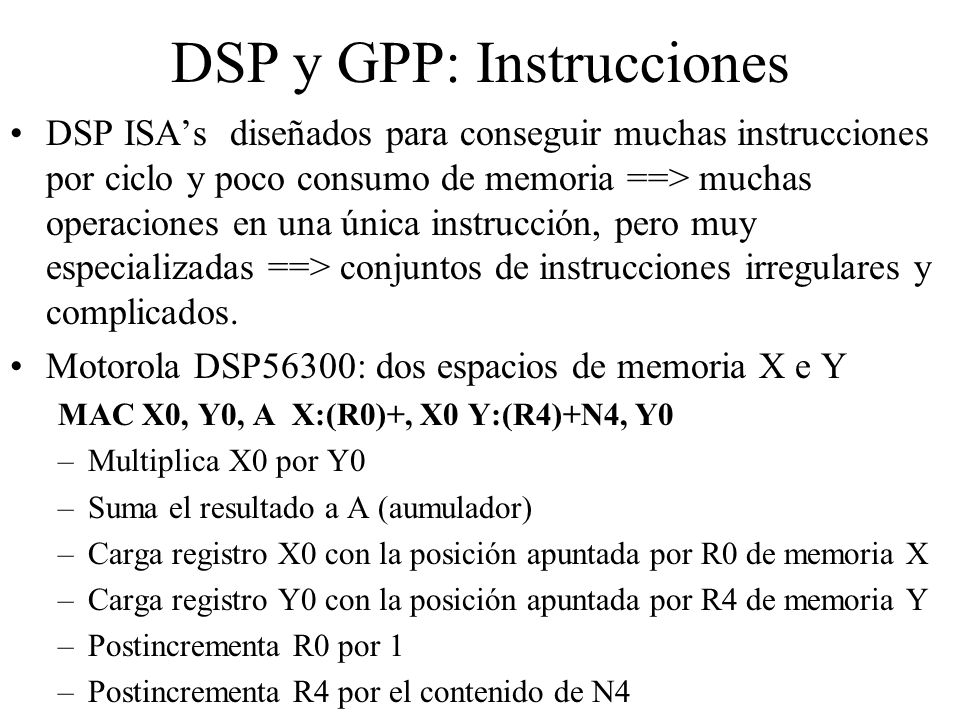

27 DSP y GPP: Instrucciones
DSP ISA’s diseñados para conseguir muchas instrucciones por ciclo y poco consumo de memoria ==> muchas operaciones en una única instrucción, pero muy especializadas ==> conjuntos de instrucciones irregulares y complicados. Motorola DSP56300: dos espacios de memoria X e Y MAC X0, Y0, A X:(R0)+, X0 Y:(R4)+N4, Y0 Multiplica X0 por Y0 Suma el resultado a A (aumulador) Carga registro X0 con la posición apuntada por R0 de memoria X Carga registro Y0 con la posición apuntada por R4 de memoria Y Postincrementa R0 por 1 Postincrementa R4 por el contenido de N4

28 DSP y GPP: Programación
GPP se programan en alto nivel. DSP se programan en ensamblador porque la complejidad de la arquitectura (múltiples espacios de memoria, juego irregular de instrucciones y hardware especializado) hacen difícil escribir compiladores eficientes. Optimización de código es esencial en DSP: mucha computación a bajo costo. Los vendedores de DSP proveen herramientas de optimización y simulación. Se mejora “a mano”el resultado del compilador.

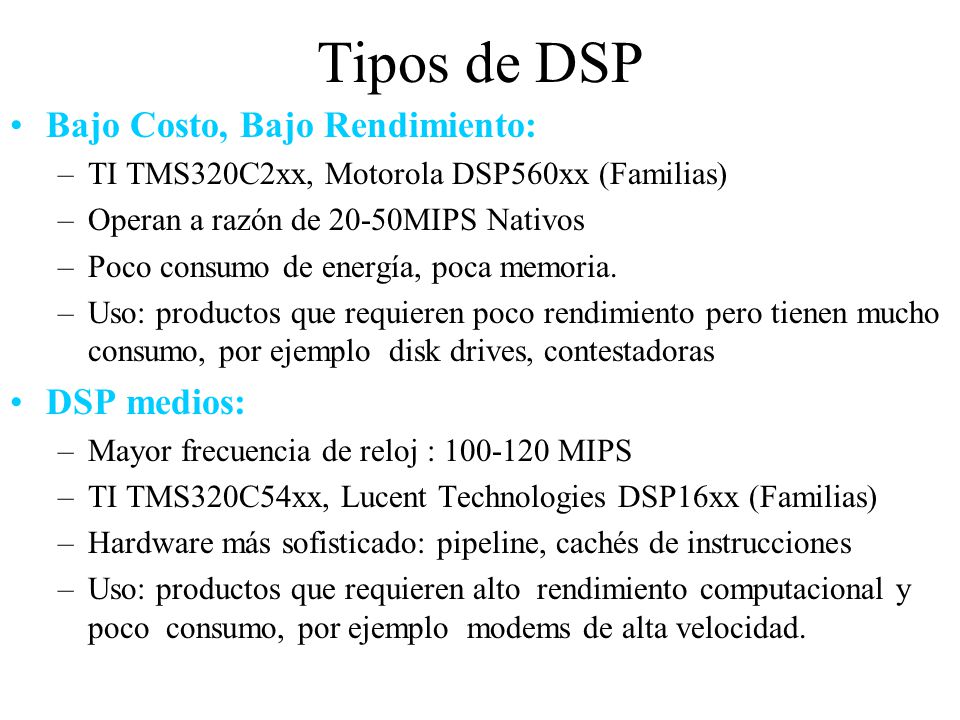

29 Tipos de DSP Bajo Costo, Bajo Rendimiento: DSP medios:
TI TMS320C2xx, Motorola DSP560xx (Familias) Operan a razón de 20-50MIPS Nativos Poco consumo de energía, poca memoria. Uso: productos que requieren poco rendimiento pero tienen mucho consumo, por ejemplo disk drives, contestadoras DSP medios: Mayor frecuencia de reloj : MIPS TI TMS320C54xx, Lucent Technologies DSP16xx (Familias) Hardware más sofisticado: pipeline, cachés de instrucciones Uso: productos que requieren alto rendimiento computacional y poco consumo, por ejemplo modems de alta velocidad.

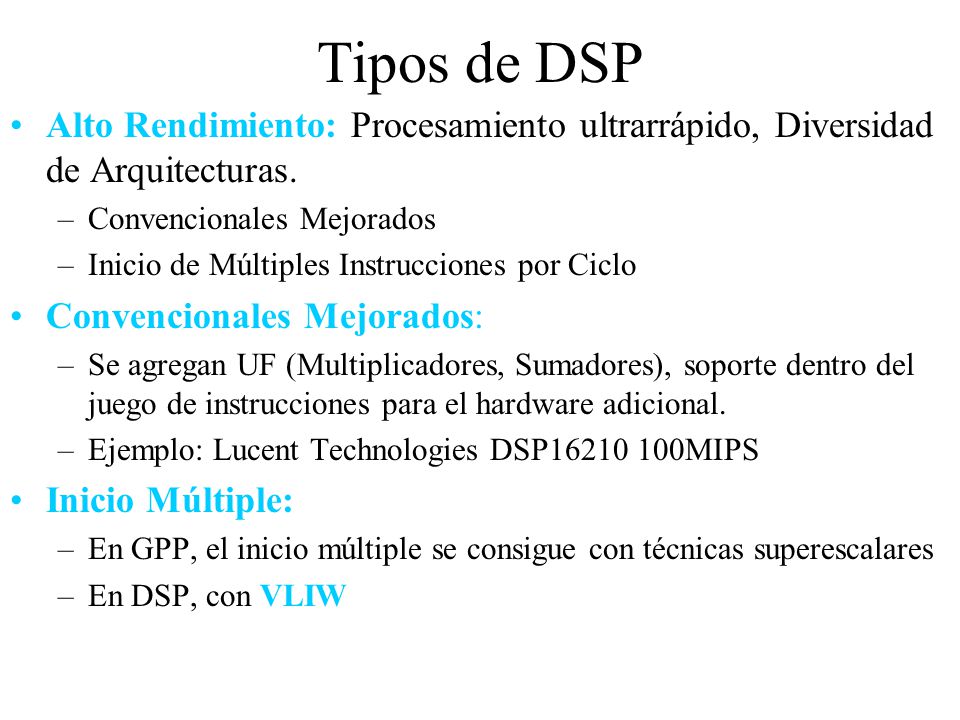

30 Tipos de DSP Alto Rendimiento: Procesamiento ultrarrápido, Diversidad de Arquitecturas. Convencionales Mejorados Inicio de Múltiples Instrucciones por Ciclo Convencionales Mejorados: Se agregan UF (Multiplicadores, Sumadores), soporte dentro del juego de instrucciones para el hardware adicional. Ejemplo: Lucent Technologies DSP MIPS Inicio Múltiple: En GPP, el inicio múltiple se consigue con técnicas superescalares En DSP, con VLIW

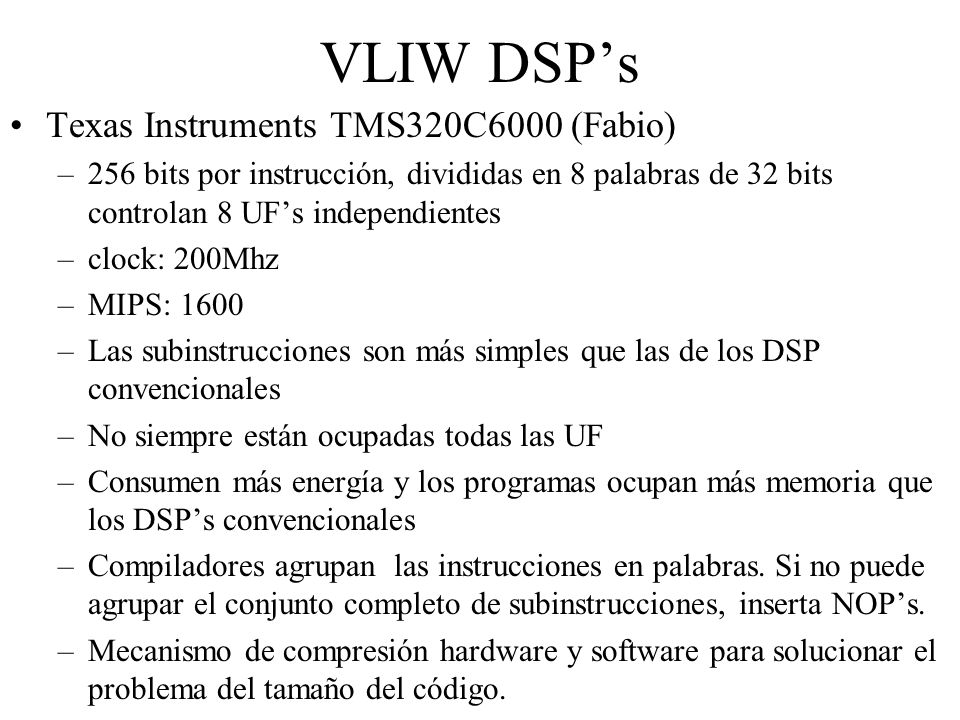

31 VLIW DSP’s Texas Instruments TMS320C6000 (Fabio)
256 bits por instrucción, divididas en 8 palabras de 32 bits controlan 8 UF’s independientes clock: 200Mhz MIPS: 1600 Las subinstrucciones son más simples que las de los DSP convencionales No siempre están ocupadas todas las UF Consumen más energía y los programas ocupan más memoria que los DSP’s convencionales Compiladores agrupan las instrucciones en palabras. Si no puede agrupar el conjunto completo de subinstrucciones, inserta NOP’s. Mecanismo de compresión hardware y software para solucionar el problema del tamaño del código.

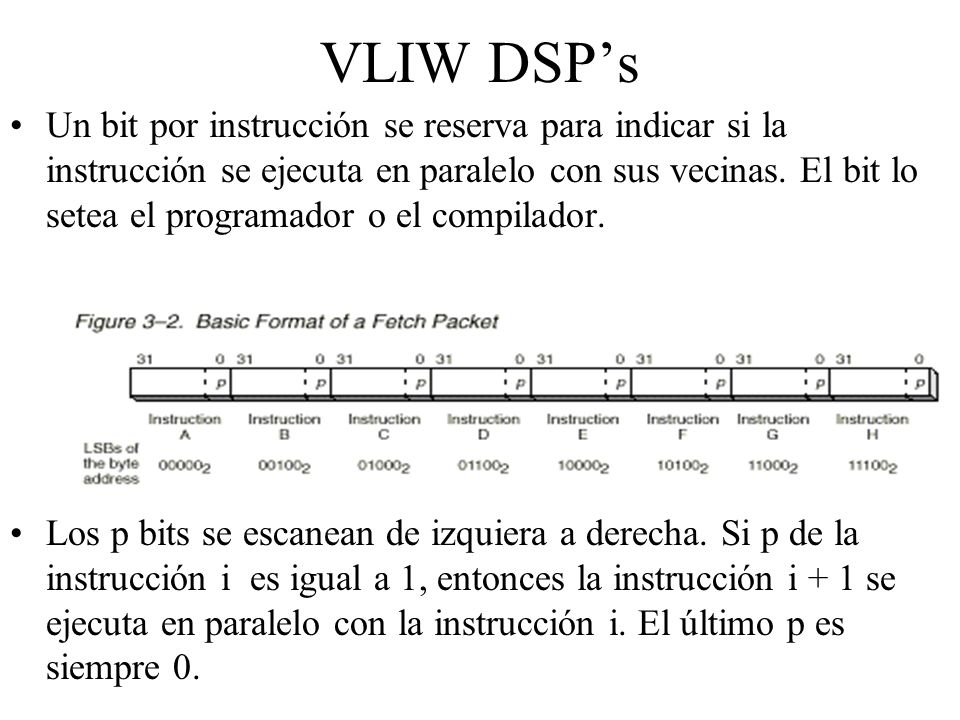

32 VLIW DSP’s Un bit por instrucción se reserva para indicar si la instrucción se ejecuta en paralelo con sus vecinas. El bit lo setea el programador o el compilador. Los p bits se escanean de izquiera a derecha. Si p de la instrucción i es igual a 1, entonces la instrucción i + 1 se ejecuta en paralelo con la instrucción i. El último p es siempre 0.

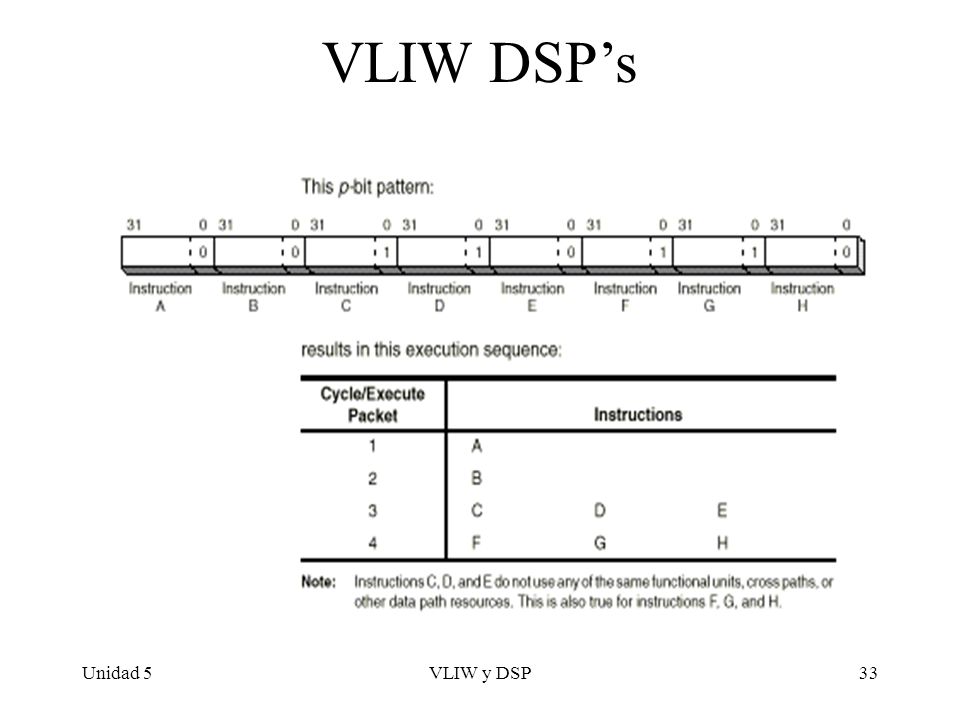

33 VLIW DSP’s Unidad 5 VLIW y DSP

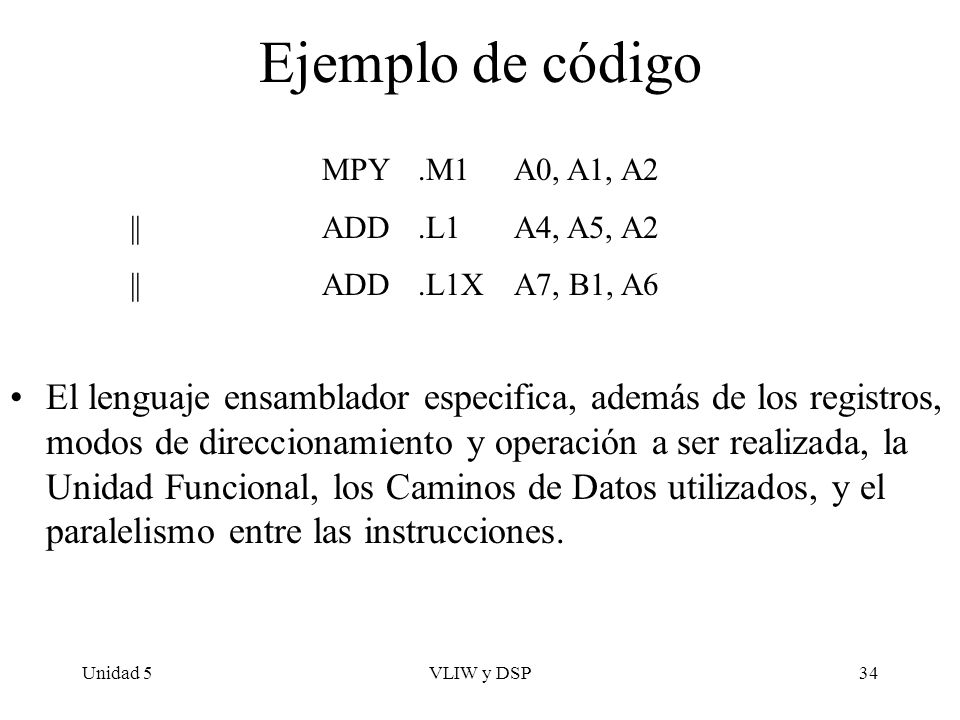

34 Ejemplo de código MPY .M1 A0, A1, A2 || ADD .L1 A4, A5, A2 || ADD .L1X A7, B1, A6 El lenguaje ensamblador especifica, además de los registros, modos de direccionamiento y operación a ser realizada, la Unidad Funcional, los Caminos de Datos utilizados, y el paralelismo entre las instrucciones. Unidad 5 VLIW y DSP
